Как установить печь в бане: пошаговый инструктаж от фундамента до дымохода

Пятый этап: монтаж системы теплообмена

Перед началом работы следует ознакомиться с элементами системы, обеспечивающей теплообмен. Ее компоненты могут различаться, но если планируется установка печи термофор в баню, к слову, одной из наиболее популярных на российском рынке, то этот набор будет следующим:

• Теплообменник и два штуцера>>
• Выносной бак для горячего водоснабжения, к которому прилагаются два штуцера и два крана;
• Соединительные элементы. среди которых также краны со штуцерами и трубы.

Запорные и водопроводные компоненты на всех соединительных узлах должны составлять в диаметре не менее 2 см. При монтаже теплообменной системы дно бака должно располагать выше по отношению к верхнему штуцеру системы. Более того, это расстояние должно составлять не меньше 30 см.

В процессе установки трубопроводов нельзя допускать провисания их контуров на горизонтальных плоскостях. Желательно монтировать трубы под углом не меньше 30° по направлению вверх. Чтобы исключить риск замерзания воды в зимний период следует в части, находящейся ниже крайнего штуцера (в нижней части) системы теплообмена встроить сливной кран. Также, рекомендуется избегать применения гибкой подводки из пластиков или резины.

Необходимые инструменты

В процессе планирования установки банной печи надо позаботиться не только об эффективности, безопасности и функциональности, но и о нужных инструментах.

Для улучшения качества монтажа следует предварительно подготовить:

• стальные листы (8 мм толщиной);
• трубу с окружностью около 50 см;
• прутья из металла, сечением 100 мм;

• колосник, топочную, дверцы поддувала;
• дымоход;
• краны для горячей воды;
• бак под воду в объеме до 1 м куб.

Для монтажа конструкции точно пригодятся сварочный аппарат, болгарка

Все комплектующие материалы важно выбирать в соответствии с существующими СНиПами и ППБ. К примеру, не рекомендованы к использованию оцинкованные асбестовые трубы

Правила ТБ при сооружении бани

Выше уже писалось, как важно при планировании и возведении бани строго придерживаться всех норм и рекомендаций для обеспечения пожарной безопасности. Кирпич — самый лучший материал для огнезащиты, но, несмотря на это, необходимо соблюдать минимальные расстояние от печи до стен – не ближе 25 см

На деревянные полы настилается специальное основание под печь, чтобы избежать воспламенения. Отделение для золы располагается на высоте не менее 14 см от пола. При монтаже любой металлической печи нужно строго соблюдать все нормы и предписания завода-изготовителя. При установке печьки-буржуйки нужно руководствоваться правилами СНиП. При возведении каменной печи сначала нужно просчитать конечный вес всей печи и устроить для нее соответствующий фундамент

Кирпич — самый лучший материал для огнезащиты, но, несмотря на это, необходимо соблюдать минимальные расстояние от печи до стен – не ближе 25 см. На деревянные полы настилается специальное основание под печь, чтобы избежать воспламенения. Отделение для золы располагается на высоте не менее 14 см от пола. При монтаже любой металлической печи нужно строго соблюдать все нормы и предписания завода-изготовителя. При установке печьки-буржуйки нужно руководствоваться правилами СНиП. При возведении каменной печи сначала нужно просчитать конечный вес всей печи и устроить для нее соответствующий фундамент.

Соблюдение простых правил, которые описаны в статье, помогут вам установить печь в баню правильно и обезопасить себя от непредвиденных ситуаций.

Требования к размещению печки в зависимости от параметров бани

Если говорить в общем, то расположение печи в парной (при соблюдении правил пожарной безопасности) определяется произвольно, в зависимости от индивидуальных особенностей постройки. Тем не менее, есть несколько достаточно популярных способов размещения печи – нетрудно, пользуясь проверенными рекомендациями, подобрать оптимальный вариант, который будет напрямую зависеть от планировки бани и количества помещений.

На конечный вариант планировки бани серьезно влияют финансовые возможности, в зависимости от чего можно выделить две принципиальных схемы:

1. Баня, состоящая из парной и предбанника. Эти два помещения всегда присутствуют в любой бане, независимо от ее габаритов.
2. Баня, имеющая дополнительные пристройки и помещения. В такой схеме, помимо парилки и предбанника, могут присутствовать любые сопутствующие комнаты.

При стесненном бюджете обустраивается первый вариант – как правило, такие постройки создаются для небольших семей, ведь размеры и количество помещений в таком случае не критичны. Кроме того, при финансовом ограничении и нехватке свободного места на участке даже столь малую постройку приходится сжимать, совмещая парную и отделение для мытья. Также полезно будет знать, какие дрова лучше для бани, как их заготавливать.

Такой подход нельзя назвать удобным, но его преимущества очевидны, что отпечатывается и на том, как будет расположена печь в бане. Небольшая баня, состоящая из парной и предбанника, позволяет установить печь только в центре парилки (естественно, с соблюдением требований пожарной безопасности).

Чтобы не испытывать подобных проблем с нехваткой пара или слишком жаркой атмосферы во время мытья, и создаются отдельные помещения с разными функциями. Вполне логично, что расположение печи в бане с отдельной парной должно учитывать эту особенность. Очевидный вариант – это разместить печь так, чтобы одна ее часть находилась в парной, а другая отапливала отделение для мытья.

В самом лучшем случае, когда и участок для бани большой, и нехватки бюджета нет, можно воспользоваться оптимальным способом размещения печки. Для реализации такого варианта под печь отводится отдельное помещение, в результате чего использование бани становится максимально комфортным и приятным.

Конечно, решать вопрос об окончательном месте установки банной печи нужно индивидуально, в зависимости от планировки всей конструкции. Очень часто для печи выделяется маленький участок между разными помещениями, что позволяет отапливать каждое из них должным образом.

На практике это выглядит примерно так: стены помещения, где установлена печь, накрыты асбестовыми листами или схожим по характеристикам материалом. Нагревающийся асбест, будь он расположен в объединенной с отделением для мытья парной, представлял бы серьезную угрозу для здоровья всех посетителей бани – но он находится в отдельном помещении, что полностью исключает вероятность ожогов во время банных процедур.

Виды

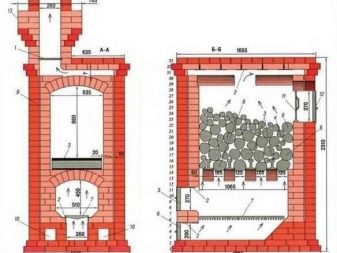

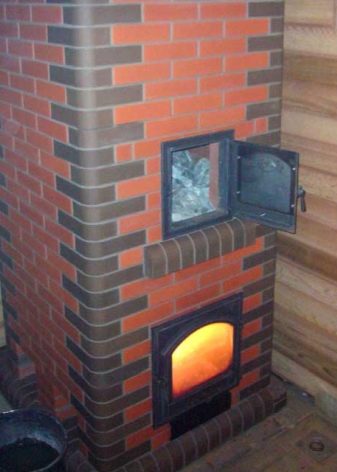

Печь из кирпича для бани можно разделить на две категории:

• постоянного действия;
• периодического действия.

В первом варианте место для камней будет на настиле из металла или в ящике. В этом случае нагревание каменной засыпки происходит не огнем, а тепло передается от одного материала к другому. А вот в другом случае огонь будет проходить непосредственно через камни.

Выбирая печь для бани, многие не совсем понимают разницу между русской и финской баней.

Важно понимать, что отопительно-варочная кирпичная печь не сможет использоваться для бани. Конструкция из кирпича для бани очень сильно отличается от бытовой домашней топки

Для бытовой печи главной задачей является нагревание самой конструкции и использование ее для получения и поддержания тепла.

Для банной печи основной задачей становится максимальное нагревание и использование каменной засыпки для поддерживания необходимой температуры в помещении и для создания пара.

Разделение печей на виды обуславливается и выбором необходимого для нее топлива. Можно остановить свой выбор на агрегате, который работает от электросети, на дровах или на газу.

У каждого агрегата есть как преимущества, так и недостатки. Дровяные печки считаются недорогими и надежными. Агрегат, который работает только на дровах, больше подойдет для местностей, где возможны перебои с электричеством или газом. При установлении в бане конструкции, которая работает только на дровах, нужно понимать, что разогреть парилку быстро будет сложно. К тому же следует поддерживать необходимую температуру самостоятельно, так же как и удалять пепел из печки. Кирпичная печь позволяет использовать различное топливо.

При изучении всех вопросов важно понимать, что обустройство печи для бани невозможно без соблюдения правил по пожарной безопасности. Изделие из кирпича стоит возводить возле стены, противоположной полочкам в парилке

При создании проекта нужно учитывать, что расстояние между греющей частью агрегата и местом, поддерживающим горение, должно быть не менее 40 см. При выборе специальной защиты, например, из асбестового картона, расстояние можно уменьшить до 20 см

Изделие из кирпича стоит возводить возле стены, противоположной полочкам в парилке. При создании проекта нужно учитывать, что расстояние между греющей частью агрегата и местом, поддерживающим горение, должно быть не менее 40 см. При выборе специальной защиты, например, из асбестового картона, расстояние можно уменьшить до 20 см.

Если планируется печь с баком для воды, то хорошее и качественное изделие можно сварить и самостоятельно. Главное при этом – не его изготовление, а установка. Перед началом работ следует определиться с литражом бачка для подогрева воды. Конструкция может быть как закрытой, так и открытой. Специалисты рекомендуют использовать открытую емкость, так как наполнять ее и ухаживать за ней будет намного удобней. Не следует оставлять воду в бачке зимой, чтобы она там не замерзала.

Никто не будет спорить, что баня служит не только для мытья тела, это место для релаксации, здесь можно избавиться от недугов и просто поднять жизненный тонус и настроение.

От правильно сложенной печи в парилке зависит, насколько качественно можно провести процедуру. Одной из наиболее популярных моделей считается печка с топкой в предбаннике.

Для максимального комфорта можно соорудить в бане пол с подогревом. Данная конструкция уже давно стала привычной у владельцев парных. К тому же для ее использования не нужно подключаться к электросети, ведь теплоносителем выступает горячая вода, нагреваемая топкой. При использовании металлизированной подложки тепловая энергия не будет теряться впустую.

Выбор места для топки

Стена должна быть кирпичной или обшитой устойчивым к огню материалом

Печка соединяется с парильней топочным каналом, дверцы которого нужно вывести в предбанник. Печная конструкция часто соседствует с перегородкой, защищенной от возгорания. Очаг ставят справа или слева от входа, место зависит от особенностей проектного решения бани.

Как правильно установить печь в бане с топкой из предбанника:

• Если монтируют защитные пластины, экраны, ставят теплоизоляторы, то агрегат располагают так, чтобы до верхнего перекрытия было не меньше 1,2 метра.
• Выбирают место, где есть возможность сделать обособленное бетонное основание.
• Труба должна идти вертикально, при этом не разрешено ее касание к деревянным элементам крыши, балкам, стропилам.

Для каждого случая размещения учитывают конкретные обстоятельства. Топочный канал выводят в парилку, поэтому определяют такое место, чтобы в соседней комнате удобно было вырезать часть стены без вреда для лавок, полок.

Одноконтурные дымоходы из стали

По ряду причин (вероятность появления конденсата, тепловое расширение) такие устройства практически не используются сами по себе, а устанавливаются в виде гильз для кирпичных труб. Материал рассчитан на температуру до 1100 градусов, отличается высокими параметрами сохранения тепла. Изготавливаются дымоходы из нержавеющей, легированной окрашенной или оцинкованной стали. Часть деталей выполнена из латуни.

Металлические дымоходы и переходникиИсточник strojdvor.ru

К преимуществам относится:

• Простота установки.
• Доступная цена.
• Сменные части узла отведения дыма.
• Слабое загрязнение, не требующее частой чистки конструкции.
• Возможность эксплуатации в различных климатических регионах.

К минусам причисляют появление нагара на стенках, образование коррозийных процессов. Оптимальным материалом для труб считается сталь, в которой содержится не менее 17% хрома с толщиной стенок до 1,5 мм.

Преимущества и недостатки бани с выносной топкой

Печь с выносной топкой способна одновременно обогревать парилку и предбанник

Отопление парилки из предбанника не прекращается, даже если в ней находятся люди. Исключается ожог участников процесса во время водных процедур, т. к. не нужно касаться дверки, чтобы подбросить дрова.

Есть положительные стороны в применении выносной топки:

• в парную не заносится мусор вместе с дровяным топливом;
• рядом с очагом располагают место просушки поленьев, что в парилке сделать нельзя;
• в сауне очищается воздух, т. к. не поступает угарный газ при открытии камеры сгорания;
• в парильне экономится место для обустройства дополнительных скамеек и полок.

Недостаток в том, что в предбаннике нужна хорошая вентиляция, т. к. воздух для горения забирается прямо из помещения. Недостаток свежего воздуха ведет к неполному сгоранию дров, появлению сажи в дымоходе.

Распространенные ошибки при самостоятельном монтаже банных печей

Хочется обратить Ваше внимание на распространенные ошибки при установке печного оборудования. К ним относятся:

• не соблюдение требований, правил безопасного использования банных печей;
• выполнение теплоотражающих экранов из горючих материалов;
• отсутствие средств пожаротушения (повесьте на входе обычный, хотя бы пятилитровый углекислотный огнетушитель);
• использование некачественных камней для каменки и эфирных масел, не разбавленных водой, во время нахождения в парной;
• выполнение кожуха для дымохода без вентиляционных зазоров, необходимых для циркуляции горячего воздуха;
• установка железной печи прямо на деревянный пол без подготовленного основания;
• использование дымоходов низкого качества;
• нежелание проконсультироваться с профессиональными мастерами по монтажу печного отопительного оборудования.

Обратите внимание на эти ошибки, избегайте их и тогда банные процедуры принесут Вам огромное наслаждение, бесценную пользу для здоровья, прекрасное настроение, а также понимание того, что жизнь — прекрасна и удивительна!

Цитата мудрости: Не каждый, кто ищет и старается, находит, не каждый, кто уходит, возвращается (Ас-Самарканди).

Безопасное размещение и подключение электрической печи

Удобное решение ‒ электрокаменка. Это отличная альтернатива дровяной печи. Не занимает много места. Дымоходная труба отсутствует. Не нужно чистить, загружать топливо. Достаточно правильно выставить температурный режим.

Важно при подключении соблюдать правила подсоединения к сети, пожарную безопасность. Обязателен монтаж УЗО

Это отличная защита от короткого замыкания при перепадах напряжения в сети

Обязателен монтаж УЗО. Это отличная защита от короткого замыкания при перепадах напряжения в сети.

Покрытие проводки должно быть жаропрочным. Сечение выбирается согласно мощности, сетевому напряжению. Подробнее в статье: «Электромонтаж бани».

Установка металлической печи своими руками

Дровяная печь в деревянной бане станет лучшим выбором для установления. Конечно, безопасность превыше всего, но обычно выбирают большинство людей металлические конструкции по причине быстрого монтажа.

Правда, при монтаже сначала следует выбрать установить ее на безопасное место и произвести крепление. Также может понадобиться мастер по сварочным работам. Еще нужно подвести при помощи труб из этого же металла вентиляцию. А сделать это своими руками следует после того, как составлена схема к установке и определены главные требования.

Если вы приобрели печь в магазине, специализируемом на банных печах, то установка гораздо проще, ведь к покупке прилагается инструкция и схема установки. Правда, и с чертежами можно напортачить, поэтому не следует начинать работу без помощи опытных специалистов.

Полезные рекомендации

При протапливании печи дым должен свободно уходить в трубу, так как если угарный газ не будет удален через вытяжку, он может нанести серьезный вред организму человека. Если проблема наличествует, немедленно нужно найти причину слабой тяги и устранить ее.

Несколько способов определения отсутствия печной тяги или перебоев с ней:

Самый простой способ – обычный лист бумаги либо зажженная спичка, поднесенная к открытой дверце в процессе топки печи. Если лист или пламя спички отклоняются внутрь, значит, тяга есть. Если отклонения нет или оно происходит наружу, то возможно наличие так называемой обратной тяги, что может оказаться очень опасным.

• Одной из причин ослабления тяги может быть разгерметизированный дымоход, трещина, пролом, сдвиг трубы, другие дефекты.
• Еще одна опасность – случайная искра, попавшая в такую трещину дымохода на горючий материал, что ведет к возгоранию.
• Малый размер поддувала, сквозь которое производится вытяжка может привести не только к возникновению обратной тяги, но и к недостаточному снабжению процесса горения топлива кислородом.
• Засоры в дымоходе тоже могут мешать процессу нормальной тяги. В этом случае восстановить нормальное движение воздуха помогут регулярные прочистки дымохода. Надо заметить, что наличие даже одного колена в трубе, где в результате аэродинамических процессов скапливается основное количество сажи, немало затруднит процесс работы «трубочиста».

• Если печь по какой-то причине нет возможности топить длительный период времени, в дымоходе может сформироваться воздушная пробка, состоящая из плотных воздушных слоев. Как правило, она рассасывается сразу после начала регулярного протапливания сама по себе.
• Недостаточный объем топки.
• Широкий и длинный дымоход не работает с маленькой топкой.

Ввод печки в эксплуатацию

При первой растопке печь разогревают часа 1,5, затем переходят к полноценной топке

Кирпичную кладку сушат при температуре +5 – +30°С. В это время дверки и задвижки открывают круглосуточно. Первая растопка проходит без использования горючих жидкостей и легковоспламеняющихся материалов. Применяют сухие газеты, мелкие щепки. После получения устойчивого огня можно подкладывать поленья маленькими порциями.

Поддувало держат открытым, интенсивность горения контролируют прикрытием или открытием дверки. Проверяют тягу, скорость нагрева. Процесс разогрева продолжается 1 – 1,5 часа, затем можно переходить к нормальной топке печки.

Как оборудовать дымоход

При эксплуатации печи на твердом топливе обязательным элементом является полноценный дымоход, создающий необходимую тягу при растопке топлива и выводящий летучие продукты горения. Следует помнить, что дымоход обладает повышенной пожарной опасностью, так как дым, направляющийся по нему, имеет очень высокую температуру, достаточную для воспламенения многих материалов, в частности, древесины.

При обустройстве дымохода должны соблюдаться обязательные условия:

• выведение дыма через крышу наверх;
• надежная тепловая изоляция участков прохождения дымохода через потолочное перекрытие и крышу;
• отсутствие помех внутри канала для прохождения дыма;
• герметичность дымоходного канала.

Как правило, дымоход изготавливается из круглой огнеупорной трубы, которая надежно соединяется с выходом из печной топки и устанавливается вертикально без каких-либо колен с проходом через потолок и выходом на крышу. При этом выход поднимается над крышей на высоту не менее 1 м. Общая длина дымохода должна превышать 5 м. Наиболее часто материалом дымоходной трубы служит нержавеющая сталь, хотя идеальным материалом можно признать керамическую трубу.

В плане обеспечения пожарной безопасности серьезный подход требуется к оборудованию прохода дымохода через потолочное перекрытие. На этом участке монтируется, так называемый, проходной узел. Обычно используется стандартное решение: в потолочном перекрытии крепится труба из нержавеющей стали, а внутри неё проходит дымоходная труба. Межтрубный зазор заполняется теплоизолятором с повышенной нагревостойкостью – керамзит, базальт, асбест

При прокладке дымохода важно соблюдать требование безопасности: деревянные элементы должны быть удалены от дымохода на расстояние более 80 см

Банная печь считается важнейшим элементом, и обойтись без неё невозможно. Она может быть кирпичной, массивной или малогабаритной, металлической

Любую выбранную конструкцию можно установить своими руками, но важно понимать, что любая печь – это источник повышенной опасности, и при её монтаже должны быть учтены все нормы безопасности

Какие бывают виды печей для бани

Печи для бань классифицируются по виду топлива, которое в них используется. Банные агрегаты бывают следующего вида:

• твердотопливного;
• электрического;
• жидкотопливного;
• газового.

Банные агрегаты, работающие на твердом топливе, используют каменный уголь, дрова или брикеты. Эти печи считаются наиболее приемлемыми конструкциями. Например, банные печи, которые работают на керосине весьма, пожароопасны при нарушении правил эксплуатации.

Одной из удачных конструкций считается и электрокаменки. Большой популярностью пользуются модели малых размеров. На отечественном рынке можно найти много подобных экземпляров. Установка этих банных агрегатов не составит труда. Они отличаются компактностью и безопасностью. Однако, эксплуатация подобных изделий обходится весьма дорого. При этом перед установкой нужно модернизировать электропроводку.

Если участок газифицирован, то можно установить банный агрегат, который работает на газе. Однако, по причине пожарной безопасности это не самый хороший вариант.

Если оценивать печи исходя из режима работы, то их можно выделить такие модели:

• банные устройства временного действия;
• банные агрегаты длительной работы;
• комбинированные устройства.

Банные агрегаты первого типа — это металлические устройства, которые топятся при помощи дров. Их легко можно установить самостоятельно. Отличаются экономичностью и безопасностью.

Ко второму типу банных печей относятся устройства способные регулировать температуру нагрева. Для их работы используются дрова, газ или электричество. Самостоятельно установить эту модель сложно. Стоимость банных агрегатов этого типа весьма высока.

Комбинированные печи для бань строятся из кирпича. Агрегат имеет немалый вес, поэтому для его установки требуется крепкий фундамент.

Прежде чем установить печь в баню нужно определиться с материалом, из которого агрегат изготовляется. От этого выбора зависят характеристики устройства. Например, природный камень хорошо удерживает тепло, но нагревается очень долго.

Нередко для установки банного агрегата используются различные материалы. Такие печи называют комбинированными.

Металлические устройства для бани очень быстро нагреваются. Иногда их оборудуют емкостями для воды. Банные аппараты легко изготавливаются самостоятельно. О том как устанавливать такие печи в баню расскажем ниже.

Необходимые инструменты

В процессе планирования установки банной печи надо позаботиться не только об эффективности, безопасности и функциональности, но и о нужных инструментах.

Для улучшения качества монтажа следует предварительно подготовить:

• стальные листы (8 мм толщиной);
• трубу с окружностью около 50 см;
• прутья из металла, сечением 100 мм;

• колосник, топочную, дверцы поддувала;
• дымоход;
• краны для горячей воды;
• бак под воду в объеме до 1 м куб.

Для монтажа конструкции точно пригодятся сварочный аппарат, болгарка

Все комплектующие материалы важно выбирать в соответствии с существующими СНиПами и ППБ. К примеру, не рекомендованы к использованию оцинкованные асбестовые трубы

Как врезать печь в стену

Перед тем, как установить печку в бане между двумя помещениями, следует подумать о пожаробезопасности конструкции. В случае, если вы решили устанавливать печь подобной конструкции еще на этапе проектирования бани, то в процессе строительства можно часть стены около будущей печи сделать кирпичной.

Важно! Расстояние от печи до горючих перекрытий нужно рассчитывать, исходя из мощности конструкции, а также типа.

Если вы приобрели готовую печь в магазине, то в прилагающихся к ней документах содержится вся необходимая информация о расстояниях и необходимых отступах при строительстве. Данных расчетов нужно придерживаться неукоснительно.

Если необходимо отклониться от рекомендуемых чисел, то расстояния можно лишь увеличивать, однако ни в коем случае не уменьшать.

В случае с самодельными печами, нужно придерживаться общепринятых средних значений:

• Если ближайшие к печи горючие перекрытия не имеют дополнительной изоляции, то расстояние между ними должно быть не менее 36 см, однако лучше увеличить данный показатель до 50 см;
• В случае с защищенным теплоизолирующим слоем горючими перегородками, промежуток до печи может быть не менее 25 см, для более мощных печей – 35 см.

Промежуток, оставленный между печью и деревянной стеной, прокладывается кирпичом по всему периметру, однако он также не прилегает вплотную к топливному механизму. Размер требуемого зазора указан в инструкции, обычно он не меньше 25 мм. Данное расстояние заполняется базальтовой ватой или другим утеплителем, только не стекловатой. Дело в том, что она способна выдерживать температуру лишь до 350 градусов, а при более высокой начинает плавиться и терять свои свойства.

Информация. Для подобных промежутков с критической температурой следует использовать утеплитель, рабочая температура которого 800-1000 градусов.

Железобетонная плита в качестве фундамента

Для изготовления бетонного основания, такого как на фото, для камина потребуется:

• песок;
• щебень;
• портландцемент;
• гидроизоляционные материалы;
• щиты для опалубки;
• арматура для армирования

Последовательность выполнения работы выглядит следующим образом:

1. Роют котлован, в который укладывают арматурную сетку с размером ячеек 10-15 сантиметров.
2. Котлован заполняют раствором, для изготовления которого берут 1 часть цемента и 4 части гравия. Заливку желательно разделить на 2 этапа. На то, чтобы бетон застыл, потребуется около двух суток.
3. Чтобы в жаркое время избежать пагубного воздействия лучей солнца, бетон прикрывают рубероидом.
4. Для улучшения качественных показателей бетона после демонтажа опалубки его поверхность смачивают водой. Листы опалубки снимают в летний период через 5-7 дней, а в зимнее время через 10-14 дней.
5. Если готовое бетонное основание имеет дефекты, производят специальные гидроизоляционные мероприятия. Для такой работы пользуются особыми составами, компоненты которых зависят от показателя количества грунтовых вод. Если они полностью отсутствуют в почве, гидроизоляцию делают с использованием песка и цемента в соотношении 1:1 или 2:1.
6. В завершение работы котлован засыпают почвой непучинистого типа.

Подготовка стен

Выше мы определились с тем, каким должно быть расстояние до горючей стены, и там же пришли к выводу, что гораздо практичнее отделать их огнеупорами, чтобы не тратить зря пространство парилки. Теперь пора рассказать о том, как это делается.

Бюджетный, но не самый лучший вариант, к стене на бруски прибит лист оцинкованной жести

Итак, у нас три с половиной варианта:

• крепим лист огнеупора на стену;
• штукатурим стену;
• делаем кожух из кирпича для печи;
• заменяем кирпичом часть деревянной стены.

Объясним, почему 3,5 – часто и огнеупор на стену вешают, и кожух строят. Причем последний ставится не только с целью противопожарной безопасности, но и просто безопасности, а также для перераспределения тепла. Подробнее о том, зачем он нужен и как его сделать вы узнаете из этой статьи.

Что касается огнеупора, то можно воспользоваться минеритом – это листы цемента с наполнителями, армированные волокнами. Отличный огнеупор. Только надо правильно его крепить.

Если печка стоит почти впритык к стене, то понадобится два слоя минерита с воздушной прослойкой между ними, которую вы создадите с помощью 3-сантиметровых керамических втулок. Первый слой непосредственно прилегает к деревянной стене, затем идут втулки и второй слой минерита.

Если расстояние побольше, можно ограничиться одним слоем, но и он не должен касаться стены – те же втулки используются для его крепления к дереву.

Обратите внимание! В новой бане из сруба нельзя крепить огнеупор жестко. В силу усадки, которая длится годами, жесткое крепление может стать причиной разрыва огнеупорного материала

Поэтому делайте пазы для скольжения крепления. Со временем усадка завершится, тогда и закрепите намертво).

Поверх минерита можно положить, например, термостойкую плитку (ее сажают на жаростойкую мастику) или придумать другое декоративное оформление. Как вариант – зеркальная нержавейка. Ее листы прекрасно отражают тепло, но при этом нагреваются сами. Поэтому нержавейку крепят на слой любого огнеупора – минваты, керамоволокна, суперизола и др.

В принципе, можно и оштукатурить горючую стену (слой не менее 2,5 см) или воспользоваться огнестойким гипсокартоном.

Те, кто решился вывести топку в предбанник, либо сразу ставят кирпичную стенку, либо потом вырезают часть сруба или бруса. В кирпичной кладке оставляется место для топочного тоннеля с запасом, куда потом забивается теплоизолятор, например, минеральная вата. Теплоизолятор применяют и в местах контакта кирпичной кладки с деревянной стенкой. Если не хотите заменять всю стенку, сделайте портал – минимум метровый.

Дымоход для банной печи

Для отвода продуктов горения из металлических банных печей дымоход может быть выполнен из кирпича, металла или керамики, и бывает трех типов по месту расположения:

Насадные дымоходы возводятся сверху отопительного прибора и являются его продолжением. Именно этот тип конструкции чаще всего выбирается для установки над металлической печью, и для него в последнее время чаще всего используются сэндвич-трубы.

Коренной дымоход – никаких ограничений нет, но все же в банях он встречается нечасто.

Цены на дымоходные трубы

дымоходные трубы

• Коренные дымоходы — этот отдельно стоящая кирпичная конструкция, к которой также может быть подключена банная печь. Чтобы возвести этот вид дымохода, под него необходимо обустроить отдельный фундамент. Если баню планируется разместить той области дома, где будет возводиться печь или камин, или в примыкающей пристройке, то иногда для них можно обустроить один общий коренной дымоход. Но этот случай – явно нетипичный.
• Стеновые дымоходы — это тип дымоотводного канала, устанавливаемого в кирпичной стене дома. Если баня выстраивается из кирпича, то можно воспользоваться этой конструкцией. Однако, у нее есть один существенный недостаток, так как труба фактически полностью проходит по улице, есть риск возникновения в ней конденсата, что может негативно повлиять на эксплуатационные качества печи. Поэтому стеновые дымоходы требуют качественного утепления. Как вариант также рассматривается крайне редко.

Дымоходы для банной печи могут быть изготовлены из разных материалов — это может быть кирпич, керамика, металл или же утеплённые сэндвич-трубы.

Сэндвич-дымоход может располагаться внутри помещений и проходить через перекрытия и кровлю, либо сразу выводиться через стену наружу.

Как показано на иллюстрации выше, дымоход может монтироваться внутри помещения или практически сразу выводиться на внешнюю стену

К явным недостаткам внутреннего расположения трубы можно отнести сложность монтажных работ, так как требуется тщательная изоляция проходок через потолок и кровлю. При повреждении стыковочных швов отдельных частей сэндвич-трубы, продукты горения будут поступать в парную, что не сразу можно заметить, а это опасно для жизни людей, находящихся в помещении.

Наружные дымоходы выводятся на улицу через стену, и дальше поднимаются на установленную высоту вдоль ее внешней поверхности. Поэтому их проще монтировать как в строящейся бане, так и в уже возведенной. Выше уровень безопасность эксплуатации, доступнее обслуживание.

К недостаткам такого расположения необходимо отнести необходимость в дополнительном утеплении, тщательная герметизация прохода трубы через стену. Однако, если для возведения дымохода используются правильно подобранные сэндвич-трубы, то их дополнительное утепление не потребуется.

Цены на сэндвич-трубы

сэндвич-трубы

*******

Итак, установка банной печи с выносной топкой должна быть тщательно просчитана, а параметры, прописанные в СНиП, соблюдены безо всякого упрощения. Необходимо помнить, что от правильного монтажа и изоляции металлических элементов конструкции от горючих поверхностей зависит безопасность эксплуатации не только печи, но и всего строения бани, особенно если она выстроена из древесины.

В завершение публикации – видеосюжет, в котором показам пример монтажа банной печи с выводом топки в предбанник.

Установка на деревянный пол

Если вес печи для бани в полной «экипировке» не превышает 700 кг, а лаги и доска пола у вас достаточно толстые можно обойтись без фундамента. Но просто на доски ставить печь нельзя. Необходимо жаростойкое основание.

Защищать при установке металлической печи нужно и пол и близлежащие стены

Это может быть лист металла, уложенный на лист асбеста или базальтового картона. Вместо листа металла можно использовать керамическую плитку, кирпич, натуральный или искусственный камень, керамогранитные плиты и т.п. Основной принцип – достаточная степень теплоизоляции. Хотя пол греется не так сильно, как близлежащие стены, защита все равно необходима. Кроме того перед печью обязательно должен лежать лист металла. Он должен выступать перед топкой больше чем на 40 см. Это обеспечит пожаробезопасность, если угли выпадут из топки.

Один из вариантов установки металлической печи

Устройство каркасной стенки для установки печи с выносной топкой

Подготовка фундамента – первостепенная задача при возведении печи с топкой.

Основание под будущую конструкцию создается следующим образом:

1. Формируется углубление шире металлического агрегата на 15 см с каждой стороны. Глубина ямы составляет 50 см.
2. Дно углубления трамбуют и присыпают тонким слоем щебня и песка.
3. Поверх насыпи кладется сложенная в 2 раза пленка из полиэтилена для создания гидроизоляции.
4. Каркас вырезается из дорожной сетки. Его ширина должна на 5 см быть меньше ширины и глубины ямы.
5. Готовый элемент приваривается или крепится с помощью вязальной проволоки к положенной на пол арматуре.
6. В яму заливается бетон до подсыпки, а затем выравнивается виброрейкой и проверяется уровнем.
7. Необходимо дождаться полного высыхания бетона, а затем поверх него проложить рубероид в 2 слоя.
8. Шамотные кирпичи укладываются 2 рядами, образуя основу под металлический агрегат.

Итог

Установка печи в бане на деревянный пол – процесс весьма ответственный, который требует строго соблюдения правил пожаробезопасности и СНиП.

От грамотного обустройства оборудования зависит не только качество дальнейшего функционирования бани, но и общая безопасность как посетителей бани, так и самого сооружения.

Перед тем, как установить печь в баню с топкой, следует тщательно все обдумать и убедиться в своих возможностях и компетентности.

Если есть сомнения по поводу того, справитесь ли вы, лучше всего обратиться к профессионалу. Только опытный мастер сможет в кратчайшие сроки обустроить функциональную и качественную баню с безопасным печным механизмом.
