Установка дверей-купе

Сверление отверстий

Сверлить необходимо в вертикальных профилях-ручках.

• Сверление выполняется с наружной торцевой стороны. В каждом профиле будет по 3 отверстия;
• Одно отверстие вверху, и еще два в нижней части;
• Стандартный отступ сверху от края профиля 8 мм;
• Снизу тоже нужно отступить 8 мм для первого отверстия, и 42 мм для второго;
• Сначала просверлите сквозные отверстия, проходящие через внутреннюю и наружную стенку профиля. Для этого используйте сверло диаметром 5,5 мм;
• затем нужно высверлить только наружные отверстия, но сверлом уже на 10 мм.

Тут важно ничего не перепутать. Тогда сложностей с тем, как собрать самостоятельно шкаф-купе, хоть с 2 дверями, хоть с 3, не возникнет

Необходимые инструменты и материалы

Начиная сборку сдвижных конструкций, удостоверьтесь в наличии требующегося инструментария и материалов. Для работы вам понадобится целый набор:

• электродрель либо шуруповерт;
• перфоратор при необходимости извлечения внутреннего слоя стены;
• отвертка крестообразная;
• накладные планки – 2 шт. Одна из них монтируется вверху, а другая – напротив той стороны, в которую происходит открытие створок.
• анкеры;
• саморезы;
• рукоятки на полотна – 2 ед;
• финишные гвозди;
• два добора;
• стойка, к которой примыкают створки, находясь в закрытом положении;
• фурнитура: ролики, составляющие крепежа, рельсы из алюминия;
• полотно. Для определения его размеров замеряют высоту и ширину проема и добавляют к ним сверху по 70 мм;
• брус из дерева с сечением 50х70 мм. Длина балки равна увеличенной в 2 раза ширине створки плюс 5 сантиметров.

Вооружившись всем необходимым, переходите к последующему блоку работ.

Простое решение, доступное каждому

Чтобы сделать работу быстро, выбираем один из наименее трудоёмких вариантов изготовления распашных дверей шкафа:

• из филенки;
• из отделочной фанеры ? дюйма;
• под свои размеры у профессионалов;
• навешивание приобретённых в магазине створок.

Самодельные филенчатые двери навешиваются на полупотайные накладные петли. Пазы нарезать фрезой не требуется, створки можно изготовить требуемого размера, по окончании работ изделие покрывается лаком для мебели.

Рис. 1. Фанерные дверцы на полупотайной петле

Самодельные распашные фанерные двери имеют отделку по краям. Каждая створка должна выступать за лицевую раму приблизительно на сантиметр. Нарезание пазов не требуется, крепёж к задней стороне дверцы и к торцу лицевой рамы не представляет труда.

Навешивание выбранных в магазине готовых створок на полупотайные петли либо изготовление дверей на производстве по чертежам дает возможность сделать дело, не превращая квартиру в столярный цех.

Рис. 2. Образцы дверной фурнитуры

Из фурнитуры, если нет самозакрывающихся петель, можно использовать: А – универсальный запор; В – роликовый; С – замок, запираемый ключом; D – дверной латунный болт; Е – магнитную защёлку. Последний элемент чаще всего применяется на стеклянных дверцах.

Створки из отделочной фанеры

Работу следует начать со снятия размеров дверного проёма и выбора количества устанавливаемых дверок. При ширине более 60 см недостаточно одной створки. Если принято решение ставить одну панель, высота и ширина остаются неизменны. Когда же изготавливаются двустворчатые дверки, ширина проёма делится пополам и от неё отнимается около 1,3 см с каждой стороны.

Рис. 3. Изготовляем шкаф: снятие замеров

Для окаймления створок отмеряются и вырезаются профили со скосами в 45°. Эти элементы крепятся к панели отделочными гвоздями в 11/2 дюйма. Производится покрытие лаком.

На задней стороне дверок устанавливаются 2 полупотайные накладные петли. Рекомендуем закреплять их на расстоянии в 5 см от края панели (сверху и снизу). При высоте дверки более 75 см следует использовать ещё 1 петлю по центру. Для проверки правильности снятых размеров удобно будет на лицевую раму, выше 1,3 см от дверного проёма, временно наклеить липкую разметочную ленту.

Дверь накладывается на проём, верхний край выравнивается по разметочной ленте. Расположение петель необходимо отметить на лицевой раме кусками той же ленты.

Сверлятся базовые отверстия, в которые на шурупы крепится дверь. Петли должны оказаться в отмеченном месте. Разметочная лента после установки двери снимается. В последнюю очередь крепятся дверные ручки и другие элементы дверной фурнитуры.

Рис. 4. Изготовляем шкаф: наложение створки на проём и её установка

Если изготавливается откидная дверца, то полупотайные петли крепятся к лицевой раме внизу, а по сторонам устанавливаются держатели и защёлки для предотвращения самопроизвольного откидывания створки.

Рис. 5. Изготовляем шкаф: прикрепление дверной фурнитуры

Установка конструкции

Раздвижной механизм при покупке, в большинстве случаев, комплектуется подробной инструкцией по монтажу. Принципы сборки подобных механизмов у разных производителей могут незначительно отличаться.

Монтаж деревянного бруса

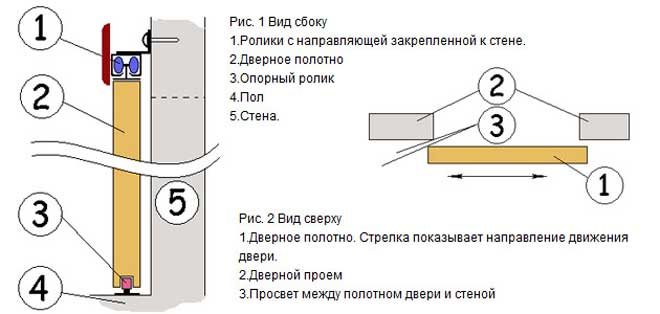

Изначально установка двери системы купе, производящаяся своими руками, требует, как можно узнать из видео на нашем сайте, произведения некоторых замеров и расчетов. Необходимо, вертикально приставив дверное полотно к проему, произвести простым карандашом на стене разметку линии верха. Отмерив от нее 6-7 см вверх и выставив уровень, необходимо горизонтально прочертить полосу. Ориентируясь по прочерченной линии, при помощи анкеров, производится монтаж деревянного бруска.

Планку необходимо закрепить на стене таким образом, чтобы одна ее половина находилась непосредственно над проемом, начинаясь от обрамляющей рамы, а другая – со стороны, в которую будет открываться дверь. Такой способ монтажа необходим для полного закрытия и открытия дверного механизма.

Направляющая рельса

К нижней торцовой части бруса, на расстоянии в 15-20 см друг от друга сверлятся отверстия. С их помощью к деревянному брусу крепится металлический направляющий рельс

Важно закрепить рельсу таким образом, чтобы расстояние между ней и стеной, позволяло свободно перемещать дверь

Для установки дверей купе, прячущихся в стену при открытии, необходимо соорудить специальную примыкающую к основной стене гипсокартонную конструкцию. Такой прием способен визуально увеличить размеры помещения.

После монтажа, в направляющую рельсу вводятся роликовые каретки для проверки свободы хода механизма. После успешной проверки торцы рельсы необходимо закрыть резиновыми амортизаторами. Дальнейшие монтажные мероприятия напрямую зависят от вида устанавливаемой двери.

Монтаж двери с дополнительным нижним креплением

В случае установки двери купе с дополнительными креплениями снизу, возможно постепенное повреждение полового покрытия. Однако такая конструкция более надежна в ходе эксплуатации. Имеется несколько способов монтажа нижнего крепления двери купе:

• В область нижнего торца полотна двери, устанавливается профиль П-образного типа или две тонких рейки, монтирующихся строго параллельно друг другу;
• Укладка паза в торцевой части для направляющей рейки или роликового механизма;
• Установка металлической направляющей рейки по всей ширине дверного проема на полу. Такой вариант используется крайне редко, поскольку в результате образуется порог.

В случае, когда установка дверей купе производится с созданием порога, необходимо осуществить крепеж профиля или пазов для нижних роликов. Пазы изготавливаются при помощи стамески или фрезерного станка. Углубление и ширина паза должны быть несколько больше высоты нижнего направляющего механизма и его ширины.

Профиль для нижнего крепления дверей.

На верхнюю торцевую часть двери крепятся скобы, при помощи которых поверхность будет соединяться с роликовым механизмом. Для точной установки нижней направляющей рельсы, необходимо временно прикрепив каретки к полотну, отвести дверь в крайнее открытое положение. После, сняв дверь, при помощи отвеса зафиксировать нижнюю рельсу.

Монтаж дверного полотна

Когда вся конструкция уже готова, необходимо зацепить нижним пазом полотна двери направляющую рельсу. После этого, дверь закрепляется на роликах. Используя уровень, необходимо подкручивать регулировочные болты до строгой вертикальной позиции полотна двери. При отсутствии помощника, способного поднимать и держать полотно, при установке дверей купе можно подкладывать под нее подручные средства.

https://youtube.com/watch?v=x0EwKSCvqiY

Правильно смонтированная конструкция при использовании не производит шума. Однако, при имеющихся в доме маленьких детях или взрослых, остро реагирующих даже на практически незаметные раздражители, рекомендуется установка резиновой прокладки на верхнюю направляющую рейку. Прокладку можно приобрести в магазине или изготовить самостоятельно из камеры колеса автомобиля или иного, схожего по свойствам предмета.

Установка доборов и фурнитуры

После завершения установки дверей купе, необходимо в стороне от коробки закрепить на стене стойку, в которую будет упираться дверное полотно при полном закрытии. Точно такая же стойка будет монтироваться с противоположной стороны, в зоне полного открытия. Крепежные элементы закрываются при помощи элементов доборов.

Установка фурнитуры производится в последнюю очередь. Наличники и ручки крепятся к плоскости двери при помощи специальной клеевой смеси или фиксируются финишными гвоздями в области стоек либо верхнего бруса.

Раздвижные межкомнатные двери – достоинства и недостатки

Раздвижные двери, как и любая конструкция, имеет свои преимущества и недостатки, исходя из конструкционных особенностей.

Достоинства раздвижных дверей:

• Оригинальность и нестандартность конструкции привносит «изюминку» в интерьер;

  Оригинальные раздвижные двери

• Увеличение полезной площади в помещении для расстановки мебели;
• Универсальность и простота использования;
• Безопасная для детей и подростков;
• Исключена возможность самооткрывания.

Недостатки раздвижных дверей:

• Дорогая установка, при обращении в специализированные компании;
• Низкий уровень изоляции (шум, свет, аромат);
• Трудности при необходимости чистки пенала (если таковой имеется);

  Раздвижные двери с пеналом

• Низкая возможность произвести ремонт.

Для того чтобы в последствии была возможность починить, отремонтировать поломавшиеся или износившиеся элементы, рекомендуется прикупить несколько роликов, сразу же при установке (такого же размера, той же компании производителя).

Виды раздвижных систем

Все многообразие раздвижных дверей делятся на категории по конструктивным особенностям, материалу и уровню их автоматизации.

Первая группа — раздвижная-складная:

• Главный плюс — компактность: таким дверям совсем не нужны зоны для открывания, отчего пространство вдоль стен может быть использовано в полезных целях.
• Конструкция позволяет открывать систему как в одну, так и в две стороны.
• Несложное устройство: несколько полос, из которых жестко закреплена лишь крайняя, остальные же связаны подвижным соединением.
• Каждая полоса имеет ролик: в основном, сверху, но есть модели и с нижними роликовыми элементами.
• Для увеличения периода эксплуатации такие системы оборудуют стопорными элементами, которые не дают дверному полотну ударяться о стену или мебель.

Раздвижные-складные двери представлены двумя подтипами:

• «Гармошка». Систему составляют узкие полосы-ламели, на каждой из которой свой ролик. Самый распространенный материал — пластик. Отсюда следует, что хорошей шумоизоляции от такой конструкции ждать не стоит — «гармошки» чаще всего устанавливают для зонирования больших залов или разграничения подсобных пространств. Конструкция не подходит для частой и интенсивной эксплуатации.
• «Книжка». Эта система, напротив, состоит из крупных элементов — 2-4 ламелей. Как и видно из названия, полотно закрывается по типу книжки, располагаясь вдоль стены, занимая полезное пространство. Такие двери изготавливают из древесного массива, металлопластика, стекла или шпона. Тут используются более крепкие ролики, отчего ламели не ограничены по толщине.

двухстворчатые раздвижные двери в доме

Параллельно-сдвижные конструкции отличает надежность, длительное время эксплуатации, хорошая шумоизоляция. В этой категории выделяются подтипы:

• Купе: 1-, 2-створчатое. Одна из популярнейших моделей. В одних вариациях дверь перемещается по двум направляющим, в других — только по верхней. Полотно может передвигаться и в одну, и в две стороны.
• Кассетный. Как и купе, конструкция может быть 1-, 2-створчатой. Отличие в том, что при открытии полотно полностью уходит в специальную стенную нишу. Последнюю чаще всего изготавливают из гипсокартона.
• Телескопический (каскадный). Сложная система из нескольких полотен, из коих одно стационарное, а другие — подвижные. Именно стационарная створа при открытии/закрытии притягивает к себе подвижные, чем-то напоминая веер. Чаще всего каскадные двери стекольные — древесный массив несколько утяжеляет их.
• Радиусный. Довольно необычная система — округлое дверное полотно, дугообразный профиль. Распространены модели со вставками из органического, закаленного стекла, прозрачного поликарбоната или акрила. Таковые конструкции довольно дорогостоящие: требуют точных замеров, изготавливаются только под заказ.
• Внутрипроемный. Двустворчатая система, которую встраивают в проем двери. Когда конструкция открывается, створки идут навстречу друг дружке по встречным направляющим — в результате только половина прохода остается свободной.

Также раздвижные системы разделяются по материалам, используемым для их производства:

• Дерево. Классическое решение: чаще всего выбирают древесину ценной породы. Ее плюсы — эстетичность, красота, минусы — большой вес, высокая стоимость.
• МДФ. Самый популярный материал — относительно легкий и недорогой. Такие панели можно оформить дубовым, ореховым шпоном, декорировать росписью или резьбой.
• Противоударное стекло. Может быть как основным материалом, так и декором. Если дверца-купе из цельного стекольного пласта, ее оформляют в пластиковый или алюминиевый профиль, а монтаж доверяют лишь специалистам своего дела.
• Комбинированный материал. Самое популярное сочетание: древесина + стекло. Может комбинироваться дерево и МДФ, стекло и пластик, металл и стекло.

Последнее разделение — по уровню автоматизации:

• Ручные системы. Такие двери открывают/закрывают физическим на них воздействием.
• Автоматические системы. Конструкцию приводит в движение ИК-датчик, который реагирует на приближение людей. За это отвечает автоматический спецпривод, направляющий элемент и аккумуляторная батарея.

Как сделать дверь купе

Производство разметки

Инструкция по установке раздвижных створок довольно простая. Нюанс в том, как крепить направляющие. Здесь придется выбирать из нескольких вариантов. О том, что их можно зафиксировать на потолке или стене, уже сказано. Но сколько их нужно, чтобы поставить дверь?

Одна верхняя. Удобство очевидно – никакого порожка, что облегчает уборку пола в районе проема. Минус – невысокая прочность. Постоянные динамические нагрузки (в том числе и сквозняки) постепенно расшатывают конструкцию.

Две (вверху и внизу). Установка межкомнатных дверей купе своими руками по этой методике, несмотря на некоторую сложность и большее количество комплектующих, предпочтительнее. В первую очередь, в плане долговечности.

Фиксация направляющих

Учитывая повышенные нагрузки, в основном используются дюбеля + шурупы. Хотя в продаже есть и специальные кронштейны, которые облегчают монтаж.

Если крепление производится на потолке, то необходимо сделать от стены небольшой отступ, чтобы створка за нее не цеплялась. Главное на данном этапе – постоянный контроль положения направляющих. Малейшее отклонение от горизонтали приведет к проблемам с открыванием/закрыванием полотен.

Установка кареток

Они разборные, поэтому предварительно отсоединяется скоба, и роликовый механизм помещается в полость направляющей.

Некоторые модификации сначала крепятся на створке, а уже потом устанавливаются в профиль. Отличие непринципиальное.

Оформление полотна

Установить все элементы фурнитуры уже на подвешенной створке довольно сложно, а потому это делается заранее. Одновременно закрепляются и скобы (при разъемном механизме).

Постановка полотен

Каждое из них приподнимается, и составные части каретки скрепляются. Эту работу в одиночку не сделать, и здесь понадобится помощник. Специфика соединения зависит от конструктивных особенностей роликового механизма, но в паспорте на него все подробно расписано; ошибиться невозможно.

Оформление проема

Ставить ли наличники, доборы, или отделать края по-другому – это на усмотрение собственника. Но направляющие желательно прикрыть. Декоративные планки продаются в большом сортаменте, а потому при покупке фурнитуры несложно подобрать оптимальный вариант под интерьер помещения.

Вот и вся пошаговая инструкция; ничего сложного.

Независимо от того, что находится в собственности – малогабаритная квартира или просторный дом, монтаж межкомнатных дверей купе более чем целесообразен. Они не только сделают оригинальным любой проем, но и привнесут ряд дополнительных удобств. Например, если процесс перемещения створок автоматизировать. А если учесть, что монтаж несложно выполнить собственноручно, сэкономив на специалистах, с помощью лишь бытового инструмента, такое решение вполне логично и рационально.

Фотоотчет о сборке

Сначала все профиля нарезаются точно по рассчитанным размерам. Точность должна быть идеальной. Рез — строго перпендикулярный, под 90°. В профилях-ручках сверлятся отверстия под установку роликов и крепежных элементов.

Отверстия делают сквозные двух диаметров. Точный размер зависит от габаритов купленного крепежа, но в основном размеров два: 4 мм и 6 мм, а также 6 мм и 10 мм.

Как сверлить отверстия

Вверху делают одно такое отверстие, центр которого находится на расстоянии 7 мм от края профиля, внизу отверстий два — первое на расстоянии 7 мм от края, второе — отступив от среза профиля 42 мм.

Отверстия внизу боковых профилей

При сборке в первую очередь собираются все части наполнения. Сначала, если есть стекло или зеркало, по периметру устанавливается уплотнительная резина. Она просто нажатием пальца надевается на торец детали. По краям уплотнитель срезают, надевают впритык, но без нахлеста на следующую сторону.

Уплотнитель на зеркале

На зеркала с задней стороны клеят защитную пленку. Можно использовать обычную самоклейку. Эта пленка не даст осколкам рассыпаться, если зеркало разобьется.

Если створка составная, ее собираем при помощи соединительных профилей. Части наполнения просто вставляются с усилием в профиль. Иногда может потребоваться значительное усилие. Можно пристукнуть по торцу тыльной стороной ладони или использовать для этого резиновую киянку.

Просто вставьте в пазы профиля части наполнения и пристукните по торцу

Когда створка собрана, по тому же принципу верху и внизу устанавливаются соответствующие профиля.

Установлен верхний профиль

Затем наступает время установки боковых профилей-ручек. Все аналогично: загоняете наполнение в паз, следите, чтобы вошло до упора по всей длине без перекосов. Когда рамка собрана, необходимо ее стянуть крепежом. Начинаем с верху. Берете крепеж, вставляете в просверленное ранее отверстие. Если расстояние отмеряли точно, винт попадает в бороздку верхней поперечины.

Если просверлено верно

Затягиваем соединение при помощи ключа-шестигранника. Слегка не докрутив до упора, между головкой шурупа и перемычкой профиля вставляем верхние ролики, потом дотягиваем винт.

Вставляем верхние ролики

Ту же операцию повторяем с другой стороны. Затем переходим вниз. Тут крепеж устанавливается в верхнее отверстие. Просто затягиваем до упора. Аналогично повторяем с другой стороны.

Устанавливаем крепеж снизу

Далее устанавливаем нижний ролики. Упорную пластинку заводим в паз, прижимаем.

Установка нижнего ролика — пластину заводим в профиль

Пружину поджимаем, заправляя корпус ролика внутрь. В отверстие вставляем винт, стараясь попасть в гнездо, затягиваем шестигранником. Он может понадобиться другого размера — чуть меньше, чем остальные — так как этот винт обычно тоньше и длиннее.

Поджали ролик, вставили винт

Затягивать его до упора не нужно. Так, чтобы зашел в пластину на полсантиметра или около того. Затем при установке двери и регулировке ее хода этим винтом регулируется положение створки — угол приподнимается или опускается.

Закручиваем винт, фиксирующий ролик

Если нажать на колесо ролика, он уйдет в корпус, затем возвратиться за счет упругости пружины. Этот нехитрый механизм обеспечивает плавность хода двери для шкафа купе.

Сначала прикручивают верхнюю направляющую. Она крепится или к потолку, или к верхней части шкафа. Расстояние от полок — не менее 100 мм, иначе двери будут задевать полки, вещи, плечики.

Прикручиваем верхнюю направляющую

В нижнюю направляющую с боков в пазы вставляем пружины-отбойники. Они будут ограничивать ход двери. Количество пружин равно количеству створок, устанавливаются они с обоих концов.

Стопоры для дверей

Вставляем пружины-ограничители хода

Если лазерного уровня нет, чтобы не мучатся с отвесами, для начала можно нижнюю направляющую просто уложить, пока не закрепляя. Затем установить одно полотно, заведя его верхние ролики в верху, и установив нижние в нужную бороздку. Таким образом двери будут связывать верхнюю и нижнюю направляющие.

Выставив створку вертикально, автоматически выставите нижнюю направляющую

Выставив полотно строго вертикально, вы автоматически выставите и нижнюю направляющую. Ее останется только прикрутить. Только внимательно следите чтобы двери не сдвинулись.

Последнее, что остается сделать — приклеить по бокам приклеить шлегель. Это ворсистая самоклеящаяся полоса, которая смягчает удары створки о стенки шкафа (или просто о стены, если шкаф бескорпусный).

Последний штрих — наклейка шлегеля

На этом двери для шкафа купе установлены и готовы к работе. Еще раз процесс можете просмотреть в видео.

Установка дверей

1. Для начала готовую раздвижную дверь свободно завели с одного конца ниши в колею потолочной направляющей.

2. Уложили напольную направляющую и установили в нее дверь. Затем при помощи строительного уровня выровняли дверь, чтобы она была абсолютно вертикальна.

З. Отметилили положение напольной направляющей под выровненной дверью, наклеив на ламинат полосу скотча. Для этого достаточно коротких кусков.

4. Аккуратно повторили все шаги у другого конца ниши.

5

Осторожно вынули дверь и наклеили на нижнюю сторону напольной направляющей двусторонний скотч

7. После того как дверь вновь была установлена, выровняли ее при помощи регулировочных винтов на обоих роликах.

6. Опять уложили напольную направляющую и по частям сняли защитную пленку скотча. Плотно прижали направляющую к полу.

8. Направляющие ролики у верхнего конца также требуют регулировки, чтобы дверь не выпала из направляющей.

Крепление нижней направляющей

Монтаж нижней направляющей

Чтобы изделие получилось прочным, а ход створок легким, при сборке точно выверяйте углы под 90° и устанавливайте все детали только строго горизонтально или вертикально. Иначе шкаф-купе просто перекосит.

1. После сборки рамы и монтажа роликов требуется идеально отрегулировать нижнюю направляющую. Сделать это можно сразу двумя способами
2. Для точного определения расположения нижней направляющей используем отвес – грузик на шнурке, прикрепленный к верхней направляющей. Карандашом или маркером отмечаем линию. Отступаем от нее 20-22 мм вглубь будущего шкафа и крепим нижнюю планку
3. Вначале ее лишь «наживляют». Окончательное же закрепление производится только после проверки работоспособности конструкции и удобства скольжения двери. Если ход двери вас не устраивает, следует перепроверить соосность рельс по вертикали и размеры конструкции
4. Если у вас есть помощник, можно сразу навешать дверное полотно и выставить его с помощью уровня строго вертикально, а затем просто разметить место расположения нижнего профиля. Для этого укладываем нижний профиль, не закрепляя его, фиксируем раму к верхнему и нижнему профилю (все створки крепить необязательно, достаточно боковых). Теперь берем в руки строительный уровень и начинаем раму выравнивать. Если вы убедились, что она установлена правильно, проведите на месте крепления нижней направляющей линию
5. Далее дверь снимается, а к полу монтируется нижний профиль
6. Никаких саморезов и болтов для крепления однополосной нижней направляющей использовать не нужно. Хотя во многих инструкциях рекомендуется использование крепежей, мы их использовать не советуем. Ведь, если один из таких болтиков однажды чуть выкрутится, дверь просто застопорится
7. Для крепления нижнего профиля достаточно двустороннего скотча или силиконового герметика. Лишь в двух- или трехполосном профиле по центру дополнительно ввинчиваются шурупы
8. Под нижнюю направляющую лучше монтировать подкладку из ДСП. Ее вкручивают шурупами так, чтобы шляпки слегка утопали в дереве. Крепят их с шагом 20-30 см в шахматном порядке
9. При вставке двери будьте предельно внимательны и аккуратны. Пока ваше изделие собрано еще не полностью, есть большая вероятность, что вы случайно выломаете крепления
10. После установки двери к ней приклеиваются уплотнительные щетки. Они служат защитой от пыли и смягчают ход
11. На все проделанные в профиле отверстия требуется установить декоративные заглушки.
