Как происходит установка духового шкафа: подробная инструкция

Установка духового шкафа на место и проверка работоспособности

После того как духовка присоединена к газовой магистрали, ее нужно надежно зафиксировать в мебельной нише. Для этого используется крепеж, который идет в комплекте с бытовым прибором. Для этой цели могут использоваться саморезы.

Некоторые модели духового шкафа комплектуются установочными планками. Они крепятся внутри боков короба и облегчают установку этого кухонного прибора.

Перед первым приготовлением пищи в новой духовке, тщательно помойте ее

После подсоединения духового шкафа к газопроводу и установки этого бытового прибора на место необходимо проверить его работоспособность. Включаем его согласно инструкции и проверяем индексацию и нагрев. Если все работает нормально, то увеличиваем мощность духовки. Оставляем этот бытовой прибор на несколько минут. Если при этом появится запах гари, то не переживайте. Это сгорает заводская смазка.

Способы реализации

Нижний уровень вместе с кухонным оборудованием в любом случае должен быть упорядоченным. Это касается и размещения в соответствии с планировкой комнаты, и соблюдения правила золотого треугольника.

Обойтись без настенных шкафов можно в следующих случаях:

• прямая кухня – а, вернее говоря, параллельная, причем с большой длиной. При такой планировке проще разделить предметы на ненужные постоянно и востребованные. Первые располагаются в шкафах рядом с мойкой и плитой, остальные – в модулях напротив;
• угловая – вот где отсутствие верхнего яруса становится очевидным преимуществом: нет тяжелого и неудобного углового модуля, навесные шкафы не загораживают свет. Но справедливости ради можно отметить, что именно в угловой модели почти всегда есть полки: в углу чаще всего размещается мойка, а под ней нет возможности хранить хоть что-либо из мелкой утвари и продуктов – намного проще и удобнее разместить это на полках вместе с посудой;
• П-образная – в данном случае важна не форма, а размер. При таком пространстве можно определить место в напольных шкафах для любой утвари и кухонных принадлежностей. Интерьер такой кухни не стоит «украшать» полками: большое рабочее пространство со свободным верхним ярусом производит впечатление удивительной опрятности и профессиональности;
• островная легко обходится без полок и шкафов, так как зачастую комплектуется монолитным блоком, где верхняя и нижняя часть как таковые отсутствуют.

На фото – островные кухни без верхних шкафов.

Мощность духового шкафа электрического

1. Большинство покупателей делают выбор на основании следующих показателей:
2. функциональность,
3. мощность прибора,
4. энергопотребление.

Поэтому перед покупкой следует рассмотреть все описанные значения.

Электрическая модель

Потребляемая мощность духового шкафа может быть разной – от 1 до 4 кВт. Модели, которые имеют значение в диапазоне от 2 до 3 кВт, относятся к наиболее распространенным приборам и являются простыми устройствами для бытового использования.

Если же используются модели, потребляемая мощность которых больше 3,5 кВт, то следует оборудовать отдельную розетку, выдерживающую большую силу тока. Это необходимо для обеспечения нормальной работы электрической сети.

Большинство моделей встроенных духовых шкафов Bosch имеет определенные параметры. Высота обычно колеблется в пределах от 55 до 60 см, менее распространенными являются устройства высотой от 40 до 45 см.

Такие электрические приборы имеют удобную панель управления, на которой отображаются данные о процессе приготовления и другая информация о работе

Наличие дополнительных функций влияет на потребляемую мощность духового шкафа в кВт, поэтому на данный параметр также следует обратить свое внимание

Классы энергопотребления

Такие электрические приборы по степени энергопотребления разделяются на несколько классов.

1. Существует семь классов, которые имеют следующие показатели энергопотребления (кВт/ч):
2. менее 0,6;
3. 0,6-0,8;
4. 0,8-1;
5. 1-1,2;
6. 1,2-1,4;
7. 1,4-1,6;
8. более 1,6.

Все эти показатели относятся к встроенным духовым шкафам Bosch малого объема. Если говорить о приборах, имеющих большие размеры, то стоит отметить, что такие приборы, относящиеся к классу А, будут потреблять от 1 кВт/ч.

Газовые модели могут иметь мощность около 4кВт, что не очень сказывается на оплате за коммунальные услуги, ведь газ значительно дешевле электричества.

Влияние на температуру

Мощность электрического духового шкафа влияет на температуру, при которой происходит приготовление блюд. Если взять приборы со значением потребления электричества от 3,5 кВт, то они могут нагревать до пятисот градусов.

Стандартная температура колеблется в пределах 220 градусов. Это означает, что оптимальная мощность встроенного духового шкафа должна равняться 2,5-3 кВт. При этом максимальный температурный показатель может составлять 250°С.

Для безопасной работы с такими кухонными приборами необходимо учесть еще один параметр. Чтобы это сделать, достаточно поделить мощность встроенного духового шкафа Bosch, указанную в его характеристиках, ее на средний показатель, равный 220 Вт. В итоге получится искомая сила тока.

При выборе духового шкафа следует учитывать основное правило – параллельное использование приборов, которые обладают мощностью более 3,5 кВт, запрещено. Альтернативным вариантом может стать приобретение газового устройства.

Как выбрать прибор

Многие задаются вопросом – какая мощность духового шкафа будет наиболее оптимальной? Чтобы это понять, необходимо учесть несколько моментов:

При покупке духового шкафа сначала стоит обратить на количество имеющихся функций. Многие отдают предпочтение тем моделям, которые имеют разнообразные режимы приготовления и, соответственно, обладают большой мощностью.

Но стоит задаться вопросом – будут ли задействоваться все представленные программы? Если их использование будет происходить очень редко, то приобретать подобный товар не следует.

Также следует подумать и о том, сколько электрических устройств имеется в вашем доме. Это необходимо, так как при одновременном включении духового шкафа и прибора, который также потребляет большое количество энергии, проводка может не выдержать, из-за чего произойдет отключение всей сети.

На выбор может повлиять и частота использования встраиваемого прибора. Если устройство будет работать очень редко, то можно смело выбирать более мощные модели, которые позволяют готовить блюда гораздо быстрее. При частом использовании лучше остановиться на выборе устройства, которое потребляет меньшее количество энергии.

Еще одним фактором, влияющим на выбор, является объем встраиваемого духового шкафа. Для большой семьи, конечно, лучше приобрести модель, которая позволит приготовить много пищи за один раз. Но такие приборы потребляют почти вдвое больше электричества, что скажется на счетах за свет.

Схема установки газовой печи

Если встраиваемый духовой шкаф зависимый, то есть идет в комплекте с варочной поверхностью и общей панелью управления, его устанавливают под плитой одновременно с ней. Независимую печь монтируют в любом удобном месте. Основное условие: она должен быть расположена недалеко от газового крана.

При установке и подключении необходимо соблюдать порядок действий, использовать подходящие материалы и точно следовать инструкции. После окончания монтажных работ проверить герметичность соединений. Часто при установке встраиваемого духового шкафа своими руками используют тройник для газовой трубы, к которой уже подключена варочная поверхность. Такой способ противоречит правилам установки газового оборудования и грозит штрафом. Духовой шкаф и варочную панель следует подключать раздельно, подводя к каждому прибору собственную трубу.

Перед монтажом духовой печи изучают инструкцию по эксплуатации. Для соединения с газовой магистралью используют гибкий шланг или металлическую трубу. Второй вариант применяют, когда техника установлена рядом с ней. Шланг для соединения должен быть цельный, длиной не более 1,5 м. При установке его нельзя пережимать и натягивать.

Разберем, как установить духовой шкаф:

1. Сначала проверяют комплектацию техники и отсутствие механических повреждений.
2. Затем один конец шланга подключают к газопроводу. Перед установкой в кран вставляют диэлектрическую вставку.
3. Другой конец шланга подсоединяют к бытовому прибору накручиванием гайки по резьбе. Чтобы обеспечить герметичность, устанавливают специальную прокладку, смазанную солидолом.
4. После этого проверяют герметичность соединений с помощью мыльного раствора. Его наносят на стыки и открывают кран. Если пузырей нет, значит, все сделано правильно.
5. Если техника оснащена электрическим поджигом, ее дополнительно подключают к электрической сети. Для электроснабжения используют отдельную линию с заземлением.
6. После подключения духовой шкаф фиксируют в мебельной нише, используя крепления из комплекта. Если с моделью идут установочные планки, их крепят внутри короба.
7. Затем проверяют работу прибора, включив согласно инструкции. Если он работает корректно, монтаж завершен.

После установки и подключения герметичность должен проверить работник газовой службы. Он делает соответствующую запись о дате посещения, серийном номере оборудования и типе соединения. До его проверки пользоваться техникой не рекомендуется.

Подключение встроенного духового шкафа

Это нужно сделать максимально правильно, чтобы потом не было проблем. Так, при проведении подключения к сети нужно отключить сетевое напряжение. Также не забудьте приобрести заблаговременно трехклемную «евророзетку» и подключить ее к кухонному приводу.

Подключение варочной панели к сети

Для начала подготовьте место установки панели и предусмотрите наличие розетки с заземлением.

Варочную панель переверните, снимите крышку коннектора и зачистите концы кабеля ножом. Тестером определите, где нуль, где фаза и где масса, затем по схеме подсоедините провода.

Стоит отметить, что варочные встраиваемые панели марки «Бош» наиболее простые в плане подключения, и сделать это без труда можно своими руками. Специальные клеммы тут не нужны, а при подключении болты в полтора оборота обмотайте проводом и закрутите болт. Затем крышку коробки с контактами закрываем.

В обоих случаях, при установке электрических изделий нужно иметь питающий кабель, идущий от розетки, к нему подключится клеммник, соединяющий провода от варочной панели и духового шкафа. Когда провода будут правильно соединены, можете установить на месте панель и шкаф, а затем запустить их в тестовом режиме.

Как выполнить проверку электрического прибора

Когда вы все установите, протестируйте работу устройства в «холостом» режиме. С этой целью нужно духовку включить в сеть и по очереди выполнить следующие действия:

• включаем прибор согласно инструкции по применению;
• проверяем, как работают световые индикаторы;

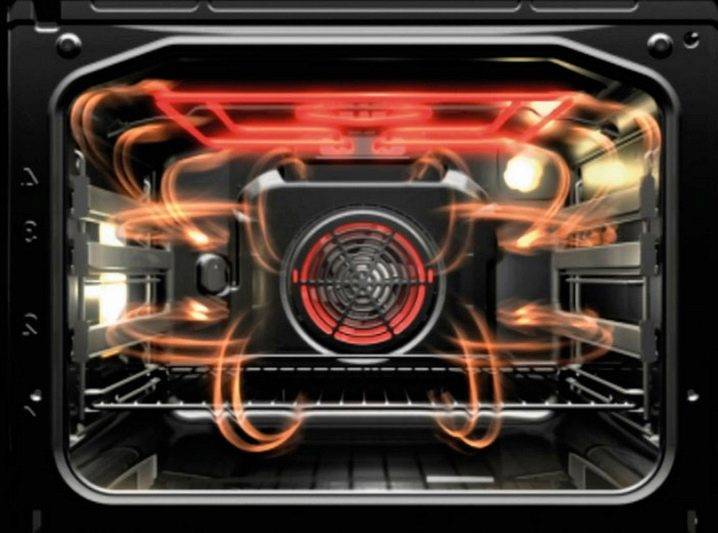

• убедитесь, что все ТЭНы нагреваются равномерно;
• нагрев устанавливаем на максимальную мощность;
• духовку прокаливаем при температуре 150-250 градусов, при этом нужно включить вытяжку и открыть окна, чтобы заводская смазка целиком выгорела.

Характеристики

Цвет

Расцветка бывает довольно важна: ведь привлекательное по техническим параметрам изделие должно еще нравиться и подходить под интерьер. Бесспорной классикой являются белые духовки. Не стоит думать, что белые модели будут выглядеть старомодно. Современные приборы имеют красивое оформление. Но в любом случае надо учитывать стилистику кухонного пространства и принципы дизайна. Безупречная классическая стилистика подразумевает обычно выбор черных духовок. Они отлично сочетаются с любыми кухонными гарнитурами

Независимо от окружения подобные приборы смотрятся строго и лаконично, не акцентируя на себя внимание. Они не должны использоваться как доминанты в помещении

Размер

Любая газовая духовка, вне зависимости от окраса, весит довольно много. И чем крупнее изделие, тем тяжелее оно оказывается. Габариты надо учитывать и для отдельно стоящих, и для встраиваемых в кухонные гарнитуры агрегатов. Типовым значением считается 0,6Х0,6 м. Но бывают также конструкции нестандартных размеров, которые подбираются под конкретное помещение. У большинства серийно выпускаемых духовок глубина составляет 0,55 м. Это значение устроит даже владельцев незначительной по размеру кухни. Но если площадь совсем мала, надо выбирать модели с глубиной 0,45 м. Правда, на такой технике вряд ли получится приготовить много блюд. Если это критично, стоит выбирать иные параметры: не 0,6Х0,45, а 0,45Х0,6 м. Массы конструкции обычно определяется:

• маркой изделия;
• примененными материалами;
• геометрией;
• количеством аксессуаров;
• толщиной металла.

Мощность

Газовые духовые шкафы, как и электрические аналоги, имеют различную мощность. Традиционно она измеряется в ваттах. Мощность газовой духовки может достигать 4 кВт. У электрических изделий верхняя планка меньше: всего лишь 3 кВт. Существует однозначная связь между температурой и потребляемой мощностью. Важна не только максимальная, но и минимальная температура. Некоторые блюда требуют совсем небольшого прогрева. Подавляющее большинство блюд, которые употребляются в современной кухне, требуют температуру приготовления не более 220°. Предельные значения агрегата обычно колеблются от 250 до 300°. Но повышенный нагрев нельзя считать ненужной опцией.

Возможные проблемы

Основная проблема встройки при установке – высота духовки. При этом строгие размеры ниш вроде бы должны соответствовать параметрам техники, но на деле духовые шкафы с ручками могут не поместится в ниши высотой 598 мм. Если у духовки есть фасадная панель управления, под нее требуется ниша как минимум на 600 мм.

Конструкцию духового шкафа не стоит подвергать изменениям, если:

• прибор находится на гарантийном обслуживании;
• вы ничего не понимаете в электротехнике.

Если за время периода гарантии вы решите сдать неподходящий прибор обратно, у вас его примут. Однако следующие случаи обслуживающий персонал гарантийного сервиса посчитает исключением.

• Следы попыток вскрытия. Это могут быть снятые пломбы, срезанные болты, прочие признаки.
• Узлы или механические части аппарата успели повредить грызуны, которые, возможно, есть у вас дома.
• При транспортировке прибора не были соблюдены рекомендации производителя.
• Неподходящие параметры напряжения стали причиной повреждения электрической части прибора. Критически возможные пределы обычно указываются производителем в инструкции.

Дверные петли приборов, регуляторы мощности, элементы, отвечающие за нагрев, поджиг, термостат, уплотнительные резинки, штоки, удерживающие пружины – все это элементы, которые часто становятся проблемой для владельцев домашней техники. Если треснутый регулятор мощности не помешает работоспособности техники, а только доставит дискомфорт, то сломанный нагревательный элемент затруднит использование духового шкафа.

Продолжать комфортно пользоваться своей духовкой можно только после завершения ремонта. Мелкий ремонт допустимо произвести самостоятельно. Ведь оригинальные запасные части для распространенных фирменных устройств – отнюдь не дефицит. Для сложного ремонта лучше вызвать мастера на дом или отвезти свою технику в ближайшую мастерскую.

Монтаж своими руками

Самостоятельная установка возможна при наличии знаний и опыта работы с электрическими схемами. Монтируют почти всегда в нижний ярус, но автономные изделия без варочной плиты устанавливают в разных местах при условии соблюдения зазоров. Производители учитывают сложность этого момента и предусматривают камеры на отдалении в 5 см сзади и по бокам, и 10 см снизу. Специальные мебельные секции, в свою очередь, имеют 10-сантиметровые ножки. В процессе монтажа сначала проверяют возможности места установки, исправность деталей, соединений, точек коммуникаций. Устраивают систему электропроводов и делают заземление. Иногда приходится искать розетки со специальными параметрами. К установке устройства переходят после подготовки рабочих инструментов и места монтажа. Прибор фиксируют только заводскими креплениями.

Проверка электропроводки и подключение

Без проверки качества проводки дальнейшие действия запрещены. Первым делом узнают уровень сопротивления. Следом за этим проверяют сечение электропроводов, ведь оно должно соответствовать мощности духовки. Далее определяют качество жил. Обычные потребности системы выражаются в наличии структуры заземления. Затем смотрят защитный автомат, который реагирует на сбои и перегрузки. Подбирают уровень тока для срабатывания этого элемента — в зависимости от заявленной мощности устройства. Подключение встраиваемого прибора производят с помощью толстого медного провода. Вообще, рекомендуют делать дополнительную ветку. Возможно, понадобятся новые розетки нестандартной конфигурации. Соответствующую информацию указывают в техпаспорте. Чем мощнее модель духовки, тем более вероятно, что потребуется специальный разъем. Для стыковки проводов следует использовать винтовые клемники.

Установка и фиксация духовки

Для монтажа в гарнитур потребуется малярный нож, вилка, изоляция, дрель и крестовая отвертка. Что касается места установки, то для автономных устройств без варочной панели возможен вариант со вторым ярусом, но лучше разместить прибор в нижнем ряду. Монтируют технику только в ровное пространство, проверенное строительным уровнем. Подключение имеет четкий алгоритм. Начинают с того, что заменяют алюминиевый кабель медным с тремя проводами. Замену производят от устройства до самого щита. Для прибора, потребляющего 3—3,5 кВт, нужен провод сечением 2,5 мм² и автомат на 25 ампер. Если потребление энергии выше — то жила с площадью разреза 4 мм² и автомат на 40 ампер. Провода соединяют с 3-фазной розеткой. Для домов с двойным кабелем проводят заземление щитка. Если на духовке сзади есть двухконтактный разъем, то заземление на ней является отдельным винтом — можно работать простым гаечным ключом.

Порядок подключения

Вне зависимости от типа устройства, подключение духового шкафа происходит в несколько этапов:

Необходимо оценить имеющуюся проводку. Подключить духовой шкаф можно только если:

• Физическое состояние хорошее.
• Сечение проводников не меньше необходимого.
• На линии имеется автоматический выключатель или хотя-бы рубильник. Они нужны для обесточивания оборудования при аварийной ситуации.

Если имеющаяся проводка не соответствует требованиям, необходимо проложить новую трассу от щитка до предполагаемого места установки духового шкафа. На этой линии надо будет поставить автомат подходящего номинала. Подробнее о сечении проводов и номиналах автоматов к ним будем говорить дальше.

Что делать

Сначала надо подготовить духовку к подключению к электросети. На духовом шкафу может иметься сетевой шнур. Иногда он заканчивается трехконтактной вилкой (с заземлением), иногда вилки нет. В зависимости от способа подключения можно на шнур установить вилку, а можно обойтись без нее. Можно даже шнур поменять — это даже на гарантию не влияет.

Все дело в том, какой способ подключения вы выберете. Можно — традиционный через трехконтактную розетку с вилкой. Можно тот, который не такой удобный, но считается более правильным. Через клеммную колодку. В зависимости от выбранного способа подключения производите соединение электрических проводов (об этом подробнее ниже).

В некоторых случаях к духовому шкафу уже подсоединен сетевой шнур с вилкой

Подготовить место под установку встраиваемой духовки. Обычно производители рекомендуют чтобы сзади и снизу поступал холодный воздух для вентиляции. Если в мебели есть задняя стенка, в ней делают отверстие или вообще ее вырезают насколько это возможно

Чтобы обеспечить приток воздуха снизу, можно по бокам уложить подкладки высотой в несколько сантиметров (важно чтобы вверху между духовкой и столешницей тоже оставался воздушный зазор. Кроме того, боковые стойки шкафа должны быть подогнаны под размеры духовки — ее надо закрепить к боковинам шурупами.
Такого плана картинка будет в вашей инструкции с точными монтажными размерами

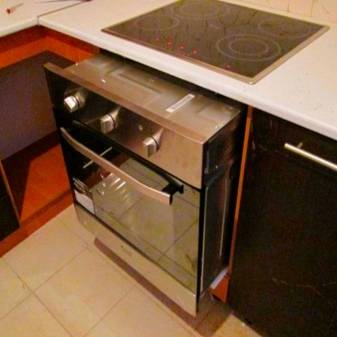

Встраиваемый духовой шкаф устанавливают на место, проверяем вертикальность и горизонтальность установки строительным уровнем, при необходимости, корректируем

Открываем дверку, на боковых планках есть отверстия, в них устанавливаем саморезы, которые будут держать духовку на месте. Чтобы при вкручивании шурупов стенки мебели не разломались, предварительно сделайте отверстие, использовав сверло диаметром чуть меньше диаметра самореза.

На этом, собственно, все. Подключить духовой шкаф уже подключили, но не всем до конца понятны некоторые нюансы и, скорее всего, есть масса вопросов по электрической части. О них и поговорим дальше.

Какая должна быть розетка?

Подсоединение варочной панели и духовки к сети пройдет успешно, если правильно выбрать кабели и розетки, которые будут отвечать определенным требованиям. Они покупаются с учетом мощности устройств, указанной в документации. Чтобы найти силу тока, на которую будет рассчитана розетка, нужно разделить мощность устройства на напряжение электросети. Полученный результат увеличивают на 5 единиц для перестраховки. Варочные панели работают при напряжении 220 В и 380 В, с силой тока 25 А или 32 А.

Первый вопрос, который возникает у покупателей при установке техники: можно ли включать ее в обычную розетку. Некоторые духовки обладают малой мощностью (до 3,5 кВт). Они работают от стандартной розетки. Для духового шкафа подобного типа подойдет кабель на 220 В и розетка на 16 А. Электрические панели имеют мощность от 3,6-7 кВт. Такой технике необходима отдельная электрическая линия. В этом случае оборудуется силовая розетка, рассчитанная на 32 А. В комплект вилка не включается, поэтому ее придется приобретать отдельно.

Для встроенной духовки, которая функционирует с напряжением 3,5 кВт, потребуется трехфазная розетка на 20 А. Она способна обеспечить работу оборудования мощностью от 3,6 до 7 кВт. Если в комплектацию не вошла трехфазная вилка, ее также следует купить. Розетки и вилки подобных приборов устроены так, чтобы обеспечить заземление, поэтому имеют более 3 штырей. Подключение незаземленного устройства снимает гарантию с техники и несет угрозу здоровью пользователей.

Для встраиваемого электрического шкафа, связанного с панелью, ставить специальную розетку не нужно. Для такой техники выводится общая силовая электролиния. Если два прибора независимы, то понадобятся две розетки. Приборы будут иметь независимые точки монтажа на щитке и отдельные кабели. Для монтажа розетки понадобится накладная коробка. Ее характеристики должны соответствовать силе тока. Для розетки на 20 А вилка агрегата и коробка должны обладать идентичной маркировкой. Подрозетники бывают предназначены для скрытого и наружного обустройства.

Дешевые комплектующие покупать не рекомендуется из соображений безопасности. Некачественное изделие может оплавиться, замкнуть или плохо установиться. Розетка евро должна иметь керамические «внутренности». Данный материал способен выдерживать длительные высокие нагрузки. Наружный монтаж розеток обычно применяют в деревянных постройках, где проводка также открыта. Такая установка проводится, чтобы обезопасить жильцов от возникновения пожара. В газобетонные, кирпичные, блочные стены помещают внутренние розетки.
