Установка доводчика двери своими руками

Для чего необходимо регулировать доводчик?

Инструкция по установке и регулировке устройства включается в комплект поставки. Производители стараются сделать регулировку простой для того, чтобы ее можно было провести своими руками. Продолжительность исправной работы любого механизма во многом зависит от качества обслуживания. Поэтому рекомендуют проводить один раз в год визуальный осмотр.

Когда нужна регулировка?

Специалисты рекомендуют проводить регулировку каждый раз при смене сезона в качестве периодического обслуживания. Это связано со следующими моментами:

1. Изменение температуры окружающей среды становится причиной изнашивания основных элементов.
2. Регулировка проводится и при проявлении различных неисправностей. Однако при сложных поломках приходится выполнять замену всего устройства.
3. Если дверь хлопает или не закрывается до конца, нужно провести корректировку основных параметров. Часто доводчик не держит по причине износа внутреннего элемента, заменить который самостоятельно сложно.
4. Туго открывается устройство при наличии технических проблем или неправильной регулировке. Большое прикладываемое усилие становится причиной повреждения внутренних элементов.

Регулировка доводчика кухонного шкафа может проводиться по схожей процедуре.

Варианты доводчиков

Уличный доводчик должен отвечать следующим требованиям:

1. Бесперебойная работа при температурных режимах от −50 °С до +50 °С.
2. Возможность установки направо и налево открывающуюся створку двери.
3. Должен обеспечивать комфортный угол открывания не менее 90°.
4. Работа механики обеспечивает силу закрытия двери не менее 50 Н.
5. Изделие не должно быть большим, комфортно размещаться в месте установки.

Если конструкция калитки предусматривает крепление на столбах без соединения верхней планкой, то следует обратиться к моделям, разработанным именно для таких условий эксплуатации.

Варианты конструкций

До похода в магазин за доводчиком на калитку следует рассматривать всевозможные варианты устройств. Для конкретных условий выбирают оптимальное сочетание функциональности, качества и цены.

Электрические

Электрический доводчик для калитки представлен совмещением в одном механизме функций доводки калитки в закрытое положение и запирающего устройства. Движитель – электродвигатель с редуктором, понижающим обороты.

Один из вариантов

Такой изделие имеет небольшие размеры, но при этом может исполнять дополнительные функции: фиксировать дверь в открытом положении, производить открывание с помощью дистанционного управления и прочие.

Дополнительные опции особенно актуальны для использования в семьях, где есть малолетние дети и люди с ограниченными физическими способностями. Электрические изделия находятся в высокой ценовой категории.

Пневматические

Разновидность доводчика, где плавное закрытие калитки производится за счет сжатия воздуха. Исполнительный механизм представлен цилиндром, поршнем, пружиной, уплотняющими элементами. При открытии створки поршень, перемещаясь, создает избыточное давление воздуха. Под его действием поршень перемещается в обратном направлении, створка принимает исходное положение, и таким образом калитка закрывается.

Пневматическая конструкция

Пневматические доводчики зарекомендовали себя положительно при эксплуатации в жестких условиях пониженной температуры, а также при летнем зное. Устройство используют как при горизонтальном, так и вертикальном расположении, при этом угол открытия может достигать 160°. Стоимость зависит от бренда производителя и основных характеристик, но основные представленные модели имеют бюджетную цену. Они доступны для семьи с любым достатком.

Гидравлические

Рабочей жидкостью этой системы представлено масло. При закрывании створки калитки поршнем сжимается пружина, и масло перемещается из одной камеры в другую.

Чертеж для сборки своими руками

При возращении пружины в исходное положение, то есть при закрывании двери, масло возвращается в первую камеру. Плавность хода регулируется увеличением или уменьшением диаметра пропускных каналов.

Для изготовления корпусов гидравлических устройств используют специальные алюминиевые и металлические сплавы, которые позволяют эксплуатировать доводчики при самых неблагоприятных погодных условиях.

Самодельные

Доводчики, изготовленные самостоятельно, не отличаются изяществом и безупречно плавной работой, но используются в домашнем хозяйстве давно.

Для дверцы из профильной трубы

К ним относят:

1. Пружинный самодельный доводчик. Его в основном устанавливали на деревянные калитки. Пружина крепилась к створке и опорному столбу. Для распахивания требовалось немалое физическое усилие, а если дверь не придерживалась при закрытии, то до упора она закрывалась быстро и неконтролируемо.
2. Трос. Стальной трос большого диаметра и длиной 30–40 см дополняют хомутами для крепления к столбу и створке калитки. Устанавливают при ее закрытом положении, предварительно сделав несколько оборотов троса. Принцип работы аналогичен пружинной системе доводки.
3. Автомобильный амортизатор для плавного закрывания багажника. Оправдывает установку только в варианте с легкими дверными створками. До установки разрабатывают чертеж крепления, учитывающий вынос штока и адаптацию крепления.

Морозостойкая конструкция

Выбор системы доводчика относят к личным предпочтениям хозяина домовладения. Но только его правильная установка обеспечит комфортный режим открывания калитки.

Разновидности схем монтажа

Контролеры закрывания ставят не только на наружные или внутренние двери. Их также монтируют на калитки или ворота. На входных конструкциях их ставят на полотно и коробку внутри проема. Есть морозостойкие модели, но лучше сберегать механизм от действия погодных факторов.

Установку выполняют по схемам:

• стандартная — фиксация прибора на полотне, для крепления рычага используют коробку;
• параллельная — применяют монтажные детали (уголки), рычаг ставят в синхронном направлении;
• верхняя — устройство крепят вверху лутки, а рычаг располагают на створке.

Часто в проем попадают препятствия в виде перемещаемых предметов или полотно подпирают камнями, клиньями. Этого делать нельзя. Иногда наблюдается опущение створки и трение нижней части об пол или лестничную площадку.

Чтобы схемы работали правильно, регулировку проводят в рамках рекомендуемых параметров для искомой модели. Доводчики регулярно осматривают, меняют масло, если оно начинает подтекать. Регулярный отказ в работе становится причиной замены самого прибора.

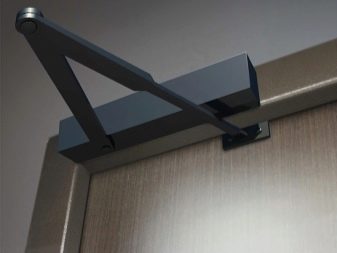

Стандартная установка

Классический сценарий предполагает крепление корпуса на створке двери, рычажную подошву ставят на верхней обвязке коробки, иногда на стене чуть выше лутки. Стандартная установка дверного доводчика производится наружу, т. е. со стороны коридора, а дверь открывается на себя.

Стандартный вид монтажа доводчика использует 100% мощности прибора

Это важно, если вес двери приближается к допустимой нормативной нагрузке механизма. При такой схеме получается максимальный угол открывания полотна

В закрытом положении балансировочная рукоятка располагается под углом 90° к двери. Способ применяют, если есть место для разворота рычага и полотно соответствует нормативным размерам. Выступающая рукоятка портит вид помещения и бросается в глаза в узких прихожих и коридорах. Механизм подвержен нападению вандалов или тех, кто просто пожелает повиснуть на рычаге.

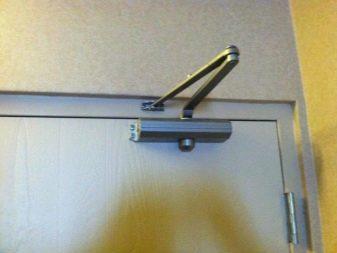

Верхняя установка

Способ, полностью противоположный стандартной схеме. Доводчик с рычагом располагают внутри комнаты, при этом не видно петель, полотно открывается от себя. Коробку механизма ставят на верхней части лутки, а рычажную подошву фиксируют на полотне. Так можно установить доводчик на дверь для входа и на внутренних проемах, если нельзя применить стандартную систему.

Механизм использует мощность, которая приближена к номинальным допустимым значениям, при этом теряется до 10% эффективности. Угол открывания находится в пределах 90-95% от максимально возможного. Идеально подходит для монтажа на входной группе дверей, т. к. внутреннее расположение избавляет механизм от негативных погодных факторов.

Верхний способ крепления используют на тонких дверных створках, т. к. нагрузка приходится на верхнюю коробочную обвязку. К минусам относят выступ от рычага, но уже не снаружи, а внутри помещения. Механизм также легко поломать. Притолока двери должна иметь достаточную высоту, чтобы корпус вверху не мешал пройти в проем.

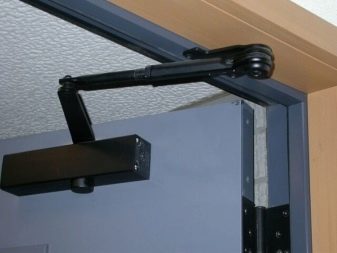

Нестандартная параллельная

Способ применяют, если доводчик нужно сделать незаметным. Прибор монтируют внутри комнаты, дверные петли не видны, полотно открывается от себя. Коробку механизма фиксируют на полотне, а рычажную подошву ставят под верхним коробочным ригелем. Особенность в том, что подошва и рычаг соединяются специальной монтажной деталью в виде уголка, чтобы рукоятка могла складываться и располагаться параллельно плоскости закрытой створки.

Метод верхней фиксации подходит для общественных мест, где есть возможность небрежного обращения и поломки рычага. Модель аккуратно смотрится в проеме, в сложенном положении не представляет интереса для вандалов. Способ используют, если стандартной установке мешает стена или потолок при верхнем расположении. Часто ставят в варианте с тамбуром и двумя дверьми.

Что учесть при выборе доводчика

По европейским стандартам, мощность усилия классифицируется по классам. Их семь. Первый класс – для самых лёгких дверей, седьмой – для наиболее тяжелых. Класс обозначен на маркировке каждого изделия сразу после аббревиатуры EN. Например, EN 1 или EN 7.

Подбор механизма к каждой конкретной двери производится с помощью следующего списка.

В килограммах указан примерный вес дверного полотна, в сантиметрах – ширина полотна.

• 20 кг 75 см – 1 класс.
• 40 кг 85 см – 2 класс.
• 60 кг 95 см – 3 класс.
• 80 кг 110 см – 4 класс.
• 100 кг 125 см – 5 класс.
• 120 кг 140 см – 6 класс.
• 160 кг 160 см – 7 класс.

Иногда по такой классификации трудно подобрать механизм. Например, если кованая железная дверь ручной работы шириной 75 см весит около 70 кг. Тяжело весит и полотно из массива лиственницы, дуба или ясеня. В таких случаях подбирают, исходя из наибольшего показателя, то есть веса.

Нюансы нестандартной установки

Иногда требуется использование альтернативной схемы установки доводчика для межкомнатных дверей или тяжелых входных полотен. В процессе используются монтажные пластинки и уголки. В некоторых моделях они есть в комплекте, для других нужно покупать отдельно:

• Если дверной проем оказывается слишком глубоким и не позволяет установить рычажный кронштейн на раме, то применяют монтажный уголок.
• Иногда возможна противоположная ситуация, и уголок используют для установки вместе с корпусом оборудования.
• Особенности конструкции двери не всегда позволяют установить корпус доводчика (узорная резьба или высокое стекло), в этом случае используют монтажную пластину, на которую ставят корпус оборудования.
• Если дверь выступает за раму или место над полотном не позволяет прикрепить рычаг доводчика, то для выравнивания положения корпуса и крепления используют монтажную пластину.

Выбор пластины или уголка будет зависеть от конструкции полотна, размера доводчика. Определиться с ним поможет консультант магазина.

Общие сведения об устройстве дверных доводчиков

Доводчик – это механическое устройство, накапливающее потенциальную энергию при открытии двери, которая затем расходуется на ее плотное закрытие. «Аккумулятором» чаще всего является мощная пружина.

Передача усилия на пружину и обратно, на дверное полотно, может осуществляться по одной из двух схем:

1. Доводчики с внутренним гидравлическим контуром и реечной передачей усилия.

Схема работы доводчика с реечной передачей момента и гидравлическим контуром

• При открывании двери шестерёнка, установленная на оси рычага, проворачиваясь, передает поступательное движение через рейку поршню (верхняя часть рисунка), а тот, в свою очередь, сжимает пружину.
• Когда открывающее внешнее усилия снято, пружина стремиться вернуться в исходное положение (на рисунке – снизу). Она толкает поршень, вызывая вращение шестеренки, которая передает усилие на рычажную систему доводчика.

Корпус доводчика в разрезе

Плавность работы обеспечивается системой полостей и каналов, по которым перетекает масло, которым заполнен весь корпус доводчика. Изменяя внутренний просвет каналов, можно точно отрегулировать плавность работы всего механизма.

Подобная схема является самой распространенной, особенно на доводчиках с рычажной передачей усилия.

Видео: устройство и схемы установки доводчика с реечным механизмом

2. Доводчики с кулачковым механизмом

Схема доводчика с кулачковым механизмом

На оси рычага – кулачок сложной эксцентричной формы («сердцевидной»), с двух сторон подпертый роликами. При открытии двери выступающая часть кулачка сжимает пружину, которая на своем обратном ходу вызывает проворачивание кулачка в противоположную сторону, что приводит к плавному закрытию двери. Регулировка вращающего момента проводится изменением геометрии профиля эксцентрика.

Такая схема чаще применяется в доводчиках с канальным расположением тяги или в механизмах скрытого размещения.

Следующий параметр классификации доводчиков – место их установки. Подавляющее большинство устройств предназначено для накладного монтажа их вверху. Однако, иногда из соображений не эстетичности или невозможности установки механизма сверху (например, стеклянные двери, или в тех случаях, когда доводчик своим видом нарушит задуманный дизайн помещения), могут применяться и другие схемы – скрытая установка в полу, в раме или в дверном полотне.

В свою очередь, накладные доводчики с верхним расположением подразделяются на два типа:

Доводчик с открытым двухколенным рычажным механизмом

Механизмы с шарнирной (рычажной) тягой, состоящей их двух колен. Достоинства – простота и надежность конструкции, хорошая передача усилия, большой заложенный потенциал возможных регулировок и дополнительных функций. Недостаток – выступающая рычажная система может не всем прийтись по вкусу из эстетических соображений. Кроме того, она в большей степени подвержена проявлениям вандализма.

Доводчик с направляющим каналом — слайдерной системы

Доводчики слайдерной системы – со скользящим каналом. Свободный конец рычага снабжен роликом и перемещается в закрытом коробчатом канале. Достоинства – эстетичность, меньшая подверженность вандальным действиям, возможность размещения в канале ограничителя открывания двери. Отсутствие выступающих деталей позволяет устанавливать такие доводчики на дверях, близко расположенных к стенам. Недостатки – требуются более значительные усилия для открывания дверей (сжатия пружины), ограниченность в регулировках и дополнительном функционале.

Как правильно установить дверной доводчик

Процесс установки состоит из следующих этапов:

• разметка по шаблону;
• сверление отверстий;
• монтаж корпуса и упорной пластины;
• соединение рычага с тягой;
• регулировка.

Шаблон входит в комплект большинства современных моделей. Если его нет, то можно просто приложить лист плотной бумаги к корпусу и ручкой или шилом разметить на нем крепежные отверстия и месторасположение оси.

Наложение шаблона

На листе шаблона нанесены две перпендикулярные риски. Горизонтальную надо совместить с верхом полотна, вертикальную — с осевой линией петель. Ее нужно наметить на раме.

Здесь возможны такие варианты:

1. Доводчик устанавливают со стороны петель. Осевая прочерчивается карандашом и достаточно длинной линейкой.
2. Устройство крепится с обратной стороны. Потребуется замерить расстояние от угла двери до центра петли. Далее оно откладывается с изнанки полотна, и по рискам прочерчивается линия.

От аккуратности и точности разметки напрямую зависит качество установки и четкость функционирования аппарата.

Сверление отверстий

Размеченные отверстия переносятся с шаблона на деревянные двери шилом, а на стальные или алюминиевые — кернером. Сверлом указанного в инструкции диаметра делают отверстия согласно разметке. Перед началом установки нужно разъединить рычаги. На одних моделях они снимаются со щелчком, на других потребуется отвинтить болт.

Не пытайтесь монтировать, стоя на случайных опорах — стульях, столах, коробках и т.п. Это приведет к падению и травмам. Работайте с инвентарных стремянок.

Монтаж доводчика

Нужно приложить корпус к просверленным отверстиям, выбрать крепеж, соответствующий материалу полотна и коробки — саморезы по дереву или железу. Для тонких и легких дверей рекомендуется крепить устройство и рычаг на сквозные винты и гайки с подкладыванием крепежных пластин.

Соединить рычаг с тягой и отрегулировать

Присоединение тяги с рычагом занимает секунду: достаточно совместить обе части и прижать до щелчка. Перед этим необходимо отрегулировать усилие прижима. Это делают, удлиняя или укорачивая один из рычагов. Вращая резьбовую тягу, устанавливают необходимый ее размер. Чем длиннее плечо, чем ближе оно к перпендикуляру, тем меньше прижимное усилие. Тогда доводка проходит мягко и плавно.

Если стоит защелка, фиксирующая створку в закрытом состоянии, усилия прижима должно хватать для того, чтобы она сработала

Для двери с улицы важно, чтобы пружина могла преодолевать ветровую нагрузку

Технические характеристики и принцип работы

Классические пружинные дверные доводчики состоят из рычажной тяги и корпуса с механизмом. Именно механизм отвечает за медленное закрывание дверного полотна и состоит из цилиндрической капсулы с системой тонких гидравлических каналов, пружинного блока и поршня. Во время открывания двери, усилие, благодаря рычажной тяге, передаётся поршню, который, в свою очередь, начинает двигаться вдоль цилиндра и сжимать пружину. Как только воздействие на дверь прекращается, поршень перестаёт оказывать давление на пружину и та начинает постепенно разжиматься. От скорости, с которой пружина возвращается в исходное положение, зависит скорость закрывания полотна.

Для увеличения или уменьшения данного показателя достаточно изменить размер сечения гидравлических каналов, по которым движется масло. Это может быть достигнуто при помощи регулировочных винтов, расположенных с торца корпуса и позволяющих регулировать ход полотна в зависимости от внешних температур и личных предпочтений. Наиболее технологичные модели доводчиков оснащаются специальным клапаном, позволяющим придерживать движение полотна, начиная с угла в 70 градусов и вплоть до полного её закрытия. Причём начиная с 15 градусов осуществляется достаточно ощутимое прижатие, которое заканчивается хоть и мягким, но в то же время мощным прихлопом. Это позволяет дверному полотну преодолевать сопротивление воздуха, а также усилие уплотнителя и защёлки.

В современных устройствах вместо устаревшей пружинной технологии чаще используется механизм «шестерня-рейка» или кулачковая система. Основой первой конструкции является гидравлический контур, а момент передаётся с помощью механической реечной передачи. Такие устройства способны обеспечивать плавный ход полотна в большом диапазоне и обладают более сильным прижимом и мощным преодолением сопротивления уплотнителя и защёлки. Кулачковая технология также обеспечивает более плотное закрывание двери и обладает высоким, в сравнении с остальными механизмами, КПД.

Закрепляем доводящее устройство на уличной дверке самостоятельно

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (499) 490-00-13 c 10:00 до 21:00 ежедневно.

Доводчик — это устройство, которое автоматически «доводит» дверь, закрывая её вплотную. Это практично и удобно, так как не создается стуков при закрывании, а сама дверь прижимается к дверному блоку плотно и надежно. Благодаря отсутствию масла, механизм можно использовать даже при низких температурах (температура окружающей среды может быть от -50˚С до +40˚С), то есть его можно установить даже на уличных дачных дверках

Это порой становится особенно важно, если у Вас сильные ветра и дверца не закреплена и постоянно стучит о забор, или у Вас частые гости. Тем не менее, перед тем как установить доводчик на калитку необходимо подобрать вариант, который будет соответствовать по техническим характеристикам весу и типу конструкции

Порядок монтажа

В жилых строениях (квартирах) в основном монтируются доводчики реечного типа, с гидравликой. На примере прибора этой группы и будет рассмотрен рекомендуемый порядок действий мастера. Поняв специфику работы, несложно разобраться с нюансами крепления изделий других типов.

Установка доводчика на пластиковую дверь абсолютно идентична порядку его монтажа на деревянные и металлические аналоги.

Выбирается схема

Если дверь распахивается наружу, то на полотне фиксируется рычаг; соответственно, корпус – на косяке. При открывании вовнутрь все ровно наоборот. Но в любом случае доводчик ставится так, чтобы винты регулировки находились со стороны дверных петель. Это облегчит процесс «настройки» положения полотна и дальнейшую его корректировку. А этим заниматься придется, так как постепенно появится его «проседание». Разобраться несложно, тем более что к изделию всегда прилагается инструкция, в которой есть типовые схемы установки доводчика двери.

Рекомендация

Установку доводчика следует производить так, чтобы его «тело» всегда находилось внутри строения. Наружное размещение нецелесообразно по ряду причин – коррозия металла; низкие температуры, вследствие чего масло загустевает (а при высоких становится более жидким), и гидравлическая часть механизма начинает работать некорректно; возможное оледенение, что нарушает свободных ход рычага.

Производится разметка

И здесь задача мастера значительно упрощается. Изделия комплектуются специальными установочными шаблонами. Они выполнены в масштабе 1:1 и универсальны, так как учитывают различные способы открывания дверей и навеса полотен. Остается лишь приложить трафарет доводчика по месту и наметить точки сверления каналов для установки крепежных деталей.

Фиксация составных частей прибора

После разметки закрепить рычаг и корпус механизма на основе метизом (идет в комплекте с изделием), а потом соединить половинки тяги сможет каждый.

Советы:

• Установка доводчика на металлическую дверь имеет одну особенность. Необходимо использовать в процессе сверления тонких полотен так называемые «бонки». Эти приспособления представляют собою втулки с резьбой. Дело в том, что работа обычным сверлом может вызвать деформацию металла, и исправить этот дефект (выпрямить вмятину) самостоятельно не получится.
• При определении положения рычага следует ориентироваться на его базовое плечо. Оно должно располагаться перпендикулярно полотну двери. Если угол менее 90º, то усиливается «дохлоп» створки.

Установка доводчика двери своими руками требует предельного внимания и аккуратности. Малейшие промахи нередко оборачиваются неплотным прилеганием полотна к косяку и сквозняками в помещении. Или наоборот, медленным закрыванием створки и повышением теплопотерь. Надеяться, что все устранится лишь регулировкой доводчика двери, не стоит – такое не всегда возможно.

Именно по этой причине этап монтажа прибора – самая ответственная часть работы. Тем более что от этого зависит и срок эксплуатации навесов. Если механизм установлен неправильно, то уже в ближайшей перспективе перекос полотна неизбежен, со всеми вытекающими.

Определить, насколько правильно произведена установка дверного доводчика, можно по следующим признакам:

• плавность открывания/закрывания створки, без рывков и дополнительных усилий со стороны пользователя;
• отсутствие посторонних звуков (шума, скрипа, скрежета и так далее).
