Расчёт уклонов

Как выдержать требуемый уклон

Определиться с углом уклона канализации недостаточно. Его еще при прокладке надо выдержать. Самый удобный вариант — наличие специального уровня с угломером. Если профессионального оборудования нет, придется хитрить.

Строительный уровень с угломером

Есть способы контролировать угол канализационной трубы при помощи обычного уровня:

• Нарисовав на стене линию с желаемым уклоном, прикладываете к ней строительный уровень, делаете на пластике отметку в том месте, где находится край пузырька. При выставлении труб располагаете их так, чтобы пузырек оказался в нужном положении.
• Если взять метровый уровень, можно с одной стороны прикрепить подкладку требуемой ширины. На котортких участках такой способ не работает, но протяженный трубопровод выставлять удобно.

Внутренняя канализация

При прокладке трубопровода надо выдерживать заданный уклон, не допустить прогибов и провисаний. Кстати, при укладке отводных труб от разных сантехнических приборов требуется выдерживать разные уклоны (смотрите фото ниже).

Уклон отводных труб от разных сантехнических приборов

При прокладке внутреннего трубопровода можно начертить требуемые уклоны на стене, по ним выставить трубы. На уровень пола ориентироваться не стоит, лучше отбить горизонтальную линию. Проще это сделать при наличии нивелира, если его нет, можно пользоваться пузырьковым уровнем. После этого, высчитав требуемый перепад (описано выше), «задираете» дальний конец. Еще раз проверяете точность расчетов и нанесенных линий. После можно приступать к монтажу.

Пример разводки внутренней канализации

В ванных и туалетах обычно выкладывают требуемый уровень при помощи густого песко-цементного раствора. Все равно потом труба отделывается — ставится короб из гипсокартона, на который затем наклеивается плитка. Более современный вариант — укладывать трубы в штробу доступен не всем — в панельных домах нет такой толщины стен. При прокладке канализационных труб от кухни чаще пользуются подставками и клиньями. После уложенный с требуемым уклоном трубопровод фиксируется к стенам при помощи специальных держателей. Их устанавливают с шагом не более 40 см.

Наружная канализация

Канализация на участке укладывается в траншеи. Прокладывая трассу, старайтесь ее сделать как можно более прямой. Любые повороты — потенциальное место образования засора. Если без поворотов обойтись никак не получится, рядом с ним установите тройник, выведите трубу чуть выше уровня грунта и заглушите ее герметичной крышкой. Это будет верное решение — сможете быстро и без проблем прочищать пробки.

При прокладке внешней канализации копают траншею с ровным дном. Глубина траншеи — на 20 см больше необходимой — это место под песчаную подушку. При небольшой протяженности и малом перепаде дно можно так и оставить — ровным. Если перепад большой, придется формировать уклон. На этом этапе слишком выдерживать наклон нет необходимости — делаете приблизительно. Затем дно выравнивают, убирают все камни, корни, сравнивают ямы, уплотняют. Должно быть ровное плотное основание.

Основные моменты, которые надо помнить

На выровненное дно насыпают песка. Его надо сыпать слоями по 5 см, разравнивать по уровню, уплотнять (проливать большим количеством воды). Послойно уложив 4 слоя, получаем подушку в 20 см. В песок укладывают трубы, формируя заданный уклон. Уклон можно проверять длинным строительным уровнем (1,5-2 метра или больше). Если такого нет, можно к длинной ровной рейке (брусу) примотать посередине скотчем пузырьковый уровень. Так можно добиться минимальной погрешности.

После того как труба уложена и проверен ее уклон, ее засыпают песком. Он должен закрывать ее практически на половину. Песок аккуратно выравнивают и проливают. После этого труба на 1/3 засыпана плотным песком (можно чтобы уровень был больше). Дальше можно засыпать грунтом.

Что такое угол наклона трубопровода?

Монтаж труб канализации не должен выполняться по горизонту, а находится к нему под небольшим углом, значение которого определяют специальные нормативы. Для обозначения уклона трубы используется не привычная система градусов, здесь коэффициент определяется в сантиметрах на метр. Такая размерность позволяет избежать больших погрешностей при монтаже магистрали к септику. Длина такой ветки может составлять 10-12 метров и выдержать заданный угол очень сложно. Предложенное обозначение показывает – насколько один конец трубы длиной в 1 метр должен быть выше другого.

Максимальный уклон

Верхняя граница допустимого значения не должна превышать 0,15, это означает наклон погонного метра трубы на 15 см. Больший коэффициент может использоваться на коротких участках, примыкающих к сантехническим приборам. Необходимо учитывать скорость потока, она не может быть больше 1,4 м/с, иначе твердые фракции осядут на стенках магистрали. Сточные воды состоят из многочисленных взвесей и частиц с различной вязкостью и текучестью. При уклоне, превышающем 15 см, они расслаиваются — жидкость уходит в септик, а оставшиеся фракции заиливают трубу.

Минимальный уклон

Минимальный показатель определен для каждого сечения трубы:

• 50 мм – 0,025;
• 100 мм – 0,012;
• 150 мм – 0,007;
• 200 мм – 0,005.

При несоблюдении этих показателей трубопровод быстро забьется. На отдельных участках, протяженностью не более 1 метра, допускается коэффициент 0,01.

Что такое угол наклона и как он образуется

Чтобы понять, что это за показатель, надо взять во внимание острые углы крыши. Их сторонами являются скаты и горизонтальная поверхность перекрытия дома, а между ними и образуется тот самый угол наклона

Каждое здание имеет свою форму крыши, плоскую или крутую. Главное, чтобы при строительстве конструкции углы стропильной системы совпадали с проектными данными. Могут быть и небольшие отклонения, но их минимум и максимум также отображен в документе.

Вернувшись к СНиПу можно увидеть, что для скатных типов крыш допускается минимальный уклон 14о, а максимальный показатель – 45о. Но, кроме скатных, есть плоские типы крыш, для которых в СНиП прописан показатель от 0 до 4,5о.

Руководствуясь СНиП, выделяют несколько видов крыш:

• пологая;
• плоская;
• скатная;
• высокая.

Если рассматривать строительство частных домов, то плоская кровля для них не применяется. Это связано с тем, что для перекрытия применяются ж/б плиты. Большой вес не позволяет их установить под наклоном, тем более что под них надо возводить мощные стены. Получившийся нулевой уклон кровли не может обеспечить 100% водонепроницаемость перекрытия.

Уклон канализации на 1 метр: СНиП и его роль в проектировании системы

Комфортное проживание в загородном доме возможно только при наличии системы, предназначенной для отвода и утилизации бытовых стоков. Для этих целей используется канализация автономного типа (централизованная для квартир) или септическая конструкция. Внутри системы перемещение отработанной жидкости по трубам осуществляется безнапорным способом. Другими словами, загрязненные стоки транспортируются к месту очищения самотеком. Этому способствует естественная гравитация, которая достигается за счет уклона магистрали.

В большинстве канализационных систем стоки выводятся за счет естественной гравитации, поэтому трубы должны монтироваться с уклоном

Важно! Естественная гравитация появляется лишь в том случае, если канализация располагается под определенным уклоном. При этом система будет нормально функционировать, только если уклон канализации на каждый метр трубопровода будет соответствовать нормативным требованиям СНиП

Оптимальный коэффициент уклона также зависит от дополнительных факторов:

• диаметра элементов трубопровода;
• материала, из которого изготовлены трубы;
• схемы внешнего и внутреннего размещения канализации.

Несмотря на кажущуюся простоту, в результате некорректного проектирования очистных сооружений канализации и отводящей стоки магистрали в коллекторах могут формироваться засоры и пробки, а сама система не сможет полноценно выполнять свою основную задачу.

Как избежать ошибок при монтаже канализации в квартире своими руками

Когда речь идет об уклоне трубопровода, важно не опускаться в крайности. Существует лишь два вида популярных ошибок, которые допускают неопытные люди при строительстве канализации

Схема канализации в квартире

В первом случае наклон магистрали отсутствует либо его недостаточно для перемещения жидкости самотеком. В результате снижается скорость потока, из-за чего плотные фракции не смываются, а остаются на внутренних стенках труб. Наблюдается постепенное накапливание осадка, который перерастает в засор.

Частично сточная вода с примесями фракций различной плотности задерживается на стенках магистрали, в результате чего трубопровод покрывается илом и начинает источать неприятные запахи, которые проникают обратно в помещение. Поэтому придется регулярно выполнять прочистку канализации в частном доме или квартире, где монтаж системы выполнен с нарушением требований.

Чрезмерный наклон системы также может создать предпосылки для частых чисток в целях профилактики. Интенсивный поток жидкости с высокой скоростью не сможет захватить твердые частицы со стенок и смыть их. Более того, в процессе перемещения воды фекальные фракции будут наслаиваться, и прессоваться на стенках канализации. В этом случае все запорные клапаны и места стыков труб будут подвергаться серьезным нагрузкам, что увеличивает риск поломки

Поэтому очень важно придерживаться рекомендуемых параметров, приписанных в документах СНиП

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V – скорость прохождения сточных вод;
• H – наполняемость трубы (высота потока);
• D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
• показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав – 0,003;
• для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

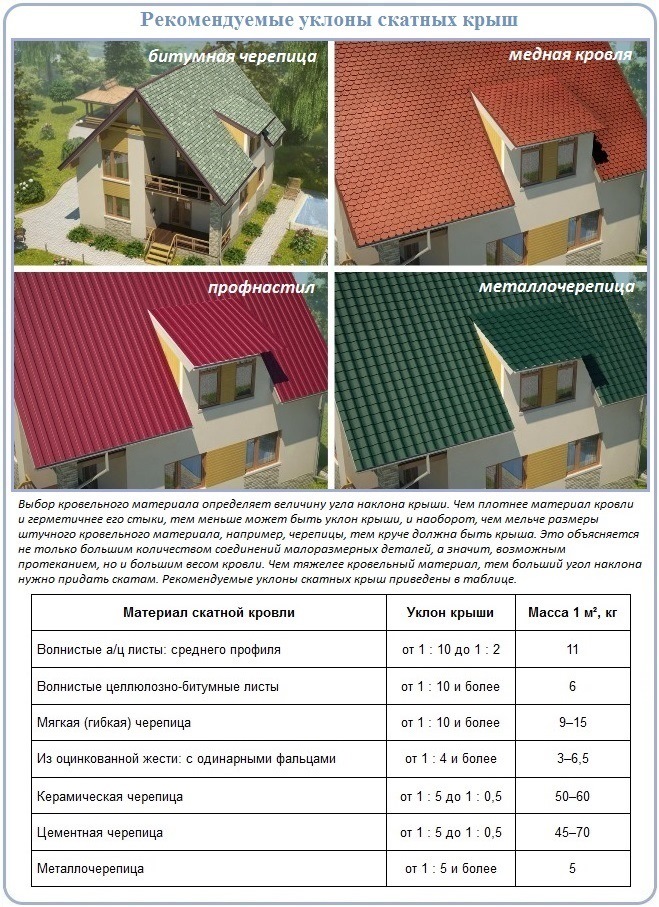

Выбор покрытия в зависимости от наклона крыши

Выбор материалов в зависимости от уклона крыши

При выборе покрытия крыши. в обязательном порядке следует учитывать угол наклона крыши. От этой величины будет зависеть не только выбор материала, а и количество слоев, которые придется укладывать (рулонные материалы).

На рисунке 2 можно увидеть минимальный и максимальный угол уклона, при котором используется тот или иной вид кровельного покрытия.

Вертикальная шкала показывает наклон крыши в процентах, а полукруглая (в центре схемы) в градусах. Глядя на таблицу выясняем, что:

• Наплавляемые рулонные материалы можно использовать для крыш с углом наклона от 0 до 25%. При уклоне 0-10% укладка производится в три слоя. Если это значение равняется 10-25%, можно укладывать в один слой (материал с посыпкой).
• Асбестоцементные волнистые листы (шифер), используются на крышах с уклоном до 28%.
• Черепицу используют для крыш с уклоном не менее 33%.
• Стальное покрытие используют при угле наклона до 29%.

К сведению! Чем больше уклон крыши, тем больше материала придется затратить на ее покрытие. Следовательно, устройство плоской крыши обойдется дешевле, чем устройство кровли с углом уклона 45 градусов.

Зная величину уклона крыши, можно с легкостью посчитать, сколько материала понадобиться и какова будет высота крыши.

Соотношение величин с уклоном крыши

Для каждого кровельного материала установлены допуски по наименьшему уклону. Другие факторы, влияющие на выбор угла скатов крыши:

• способность комплексно защищать строение от внешних воздействий — техногенных и природных;
• стойкость к ветровой нагрузке — крутые поверхности увеличивают парусность сооружения, это делает конструкцию уязвимой;
• преобладание определённых решений архитекторов в отдельных регионах;
• количество атмосферных осадков и загрязнений — на кровле с большим уклоном груз накапливаться не будет.

Строительные нормы и правила — СНиП II -26−76 регламентируют пологость скатов в процентах. Соотношение процентов и градусов для некоторых углов приведено в таблице.

Градус º	Тангенс	Процент, %	Промилле, ‰	Градус º	Тангенс	Процент, %	Промилле, ‰
1	0,0175	1,75	17,5	22	0,4040	40,40	—
5	0,0875	8,75	87,5	24	0,4452	44,52	—
10	0,1740	17,40	174	26	0,4878	48,78	—
12	0,2125	21,25	—	28	0,5318	53,18	—
14	0,2494	24,94	—	30	0,5773	57,73	—
16	0,2868	28,68	—	35	0,7001	70,01	—
18	0,3250	32,50	—	40	0,8390	83,90	—
20	0,3828	38,28	—	45	1,0000	100,0	—

Математические способы расчёта уклона применяются, когда особая точность не нужна, и измерения делают приблизительные. При необходимости вычислить точные показатели, пользуются современными измерительными приборами.

Пример вычисления: расстояние от края ската кровли до проекции линии сопряжения сторон — длина заложения, 5,2 м. Высота от чердачного перекрытия до верхней отметки кровли 2 метра. Уклон (тангенс угла) определяется действием: 2/5,2 = 0,3846. Ближайшее значение из таблицы — 20 градусов, что соответствует примерно 38%.

Другой вариант — с помощью угломера определили угол наклона кровли, его значение 5º. По соответствующей строке уклон поверхности составит 8,75 процента или 87,5 промилле.

Харакири

В австрийском Майрхофене находится одна из самых крутых трасс мира (и самая крутая в Австрии), с говорящим названием Harakiri. Ее средний уклон составляет 78% (38°, длина около 620 метров при перепаде 380 метров). Для подготовки склона используется специальная техника, закрепленная на спущенных сверху страховочных канатах.

Падение на Harakiri может быть чревато тем, что до конца трассы вы будете катиться кубарем, не имея возможности затормозить.

Так что всегда, катаясь на лыжах, соизмеряйте свои возможности с предлагаемыми горами условиями. Берегите себя и окружающих лыжников!

&nbsp&nbspПри решении геодезических и инженерных задач, очень часто приходиться вспоминать и искать необходимые формулы. В связи с этим хочется представить Вам шпаргалку (назовем её “геодезической шпаргалкой”:)), в которой приведены часто использующиеся формулы. &nbsp&nbspКонечно, ее содержание не охватывает всю высшую математику или сферическую геометрию, но что-нибудь должно пригодиться. &nbsp&nbspЗная из собственного опыта, неудобство восприятия формул без чисел, к каждой из них приводится пример вычисления.

Пример вычислений теорема Пифагора

Пример вычислений соотношения в прямоугольном треугольнике

— арксинус (arcsin) возвращает угол по его синусу — арккосинус (arccos) возвращает угол по его косинусу — арктангенс (arctg) возвращает угол по его тангенсу — арккотангенс (arcctg) возвращает угол по его арктангенсу

Пример вычислений обратные тригонометрические функции

Сумма углов в треугольнике равна 180 градусам

Для любого треугольника соблюдается выражение

Пример вычислений теорема синусов

&nbsp&nbspКвадрат любой стороны треугольника, равен сумме квадратов двух других его сторон, минус удвоенное произведение этих сторон на косинус угла между ними

Пример вычислений теорема косинусов

&nbsp&nbspПлощадь треугольника можно определить по формулам

также удобно использовать формулу Герона , где p-полупериметр треугольника

Пример вычислений площадь треугольника

или по формуле Герона

&nbsp&nbspДлина дуги окружности вычисляется по формулам

если угол задан в угловых градусах минутах и секундах

если угол задан в радианах

Пример вычислений длина дуги окружности угол задан в угловых градусах минутах и секундах

угол задан в радианах

&nbsp&nbspПеревод угловых градусов минут и секунд в градусы выполняется согласно выражения

Пример вычислений перевести в градусы угол, который задан в угловых градусах минутах и секундах

Смотрите перевод минут и секунд угла в градусы онлайн &nbsp&nbspПеревод градусов в угловые градусы минуты и секунды выполняется согласно выражения

Пример вычислений перевести в угловые градусы минуты и секунды угол, который задан в градусах

Смотрите перевод градусов угла в минуты и секунды онлайн &nbsp&nbspПеревод градусов в радианы выполняется по формуле

Пример вычислений перевести в радианы угол, который задан в угловых градусах минутах и секундах

Смотрите перевод градусов в радианы онлайн &nbsp&nbspПеревод радианов в градусы выполняется по формуле

Пример вычислений перевести в угловые градусы минуты и секунды угол, который задан в радианах

Смотрите перевод радиан в градусы онлайн &nbsp&nbspОпределение наклона линии в градусах выполняется с использованием соотношений в прямоугольном треугольнике Пример вычислений &nbsp&nbspОпределить наклон пандуса длиной 14м и высотой 3,5м

&nbsp&nbspПри инженерно-строительных работах, наклон линии задают не градусом наклона, а тангенсом этого градуса — безразмерной величиной, которая называется уклоном. Уклон может выражаться относительным числом, в процентах (сотые доли числа) и промилле (тысячные доли числа)

Пример вычислений &nbsp&nbspОпределить уклон отмостки длиной 2,5м и высотой 0,30м

Влияние кровельного покрытия на расчет угла наклона

Кровельные материалы различаются своей структурой, влияющей на образование определенной степени гладкости поверхности. Чем шершавее структура, тем больше на ней задержится осадков. С выбором покрытия для крыши определяется допустимый уклон кровли.

Профнастил

Уклон кровли из профнастила обычно выдерживают 12о. При уменьшении данного показателя листы укладывают внахлест в две волны. Причем дойдя до минимального значения, делают сплошную обрешетку. Для профнастила допустим наклон от 15о и выше. Тогда перекрытие уменьшают до 200 мм, а вместе с ним увеличивают шаг обрешетки.

Мягкая кровля

Если говорить о мягкой кровле, то ее производят нескольких видов, отличающихся составляющими материалами:

• Для гибкой черепицы обустраивают сплошную обрешетку из фанеры или листов ОСП. Минимальный наклон скатов для подобной мягкой кровли составляет 11о.
• Рулонные битумные материалы тоже относятся к мягкой кровле. Для них предпочитаемо значение не больше 2о, при этом увеличивается число слоев. Если больше двух слоев уложить нельзя, то угол увеличивают до 15о.
• Ондулин своей формой напоминает традиционный шифер, но по структуре относится к мягкой кровле. Материал выбирают для скатов с малым углом не более 6о, причем крепят к сплошной обрешетке.

Сильно завышать угол для мягкого покрытия не рекомендуется еще из-за того, что подтаивая на солнце, оно постепенно будет съезжать со скатов.

Асбестоцементный шифер

Традиционный кровельный материал жесткой структуры отличается шершавой поверхностью, хорошо задерживающей снег. Под шифер углы скатов выстраивают с показателем не менее 22о. При этом усиливают стропильную систему из-за большого веса материала.

Сэндвич панели

Руководствуясь СНиП, сэндвич панели укладывают под уклоном 5о с условием целостности покрытия. При наличии стыков по длине или встроенных окон, угол увеличивают от 7о и больше.

Виды крыш и их зависимость от угла наклона

Существует несколько видов крыш, в зависимости от устройства кровли:

• Односкатная крыша – наклонная плоскость, лежащая на стенах разной высоты.
• Двухскатная крыша – состоит из двух скатов, является надежной и простой.
• Вальмовая крыша – состоит из 4-х скатов со срезанными вершинами.
• Шатровое перекрытие – несколько равнобедренных треугольников, соединенных между собой вершинами.

Если угол наклона кровли более 10°, то крыша считается скатной.

От чего зависит уклон кровли

• от ветра
• от кровельного покрытия
• от архитектурных задумок
• от атмосферных осадков (снега и дождя)

Уклон крыши – это угол наклона кровли относительно горизонта.

Показатель уклона позволяет:

1. Подобрать кровельный материал
2. Правильно рассчитать количество снегодержателей

Зная одну из величин по таблице можно найти остальные значения.

Минимальный уклон для кровельных материалов (покрытий)

Вид кровли	Минимальный уклон крыши	в соотношении высоты ската к заложению
в градусах	в %
Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля)	0-3 0	до 5%	до 1:20
Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля)	от	15
Фальцевая кровля	от 4 0
Ондулин	5 0	1:11
Волнистые асбоцементные листы (шифер)	9 0	16	1:6
Керамическая черепица	11 0	1:6
Битумная черепица	11 0	1:5
Металлочерепица	14 0
Цементно-песчанная черепица	34 0	67%	1:1,5
Деревянная кровля	39 0	80%	1:1.125

Пример №1.

H = 2 м I = 2,86 м

Рассчитаем угол кровли (i): 2/2,86 = 0,699. Это 35° по данным таблицы.

Пример №2

Коэффициент уклона кровли 1,006. Найти: градус уклона кровли.

По таблице этому коэффициенту соответствует значение в 6° градусов.

Пример расчета уклона кровли в градусах

Чтобы понять, как высчитать угол крыши, стоит рассмотреть процесс расчетов на конкретном примере. Для примера будут взяты следующие данные: обрешетка имеет толщину 2,5 см, один квадратный метр кровли весит 15 кг, в качестве теплоизоляционного материала используется утеплитель толщиной 10 см, квадратный метр которого имеет вес 10 кг, а для покрытия используется ондулин с весом 3 кг на квадратный метр.

Расчет ската крыши проводится в соответствии с описанной выше методикой. Подстановка имеющихся данных приводит к следующему выражению: (15+10+3)х1,1 = 30,8 кг/кв.м. Полученная величина вполне допустима – среднестатистическая нагрузка на крышу жилых зданий составляет немногим меньше 50 кг/кв.м. Кроме того, в формуле присутствует коэффициент 1,1, который немного увеличивает фактический вес кровельной конструкции и позволяет в дальнейшем заменить кровельное покрытие на более тяжелое.

Определение уклона при строительных работах

Специалисты, производящие кровельные работы, очень часто сталкиваются с необходимостью измерять уклоны крыш. Знание этих параметров позволяет выбрать тип материалов, которые будут использоваться, свериться с рекомендуемыми значениями для строений, выбрать метод ведения кровельных работ.

Чтобы не производить сложные математические расчеты каждый раз, был разработан специальный инструмент, который называется уклономер. Это приспособление устроено довольно просто. На рейку крепится специальная рамка, внутри которой закрепляется маятник, он имеет грузик и указатель. Рейку устанавливают в горизонтальном положении на измеряемом участке кровли и по указателю определяют на шкале численное значение уклона.

В случае, когда известно значение уклона крыши в градусах, перевести его в проценты можно воспользовавшись специальными таблицами. В них уже прописаны процентные значения для каждого угла от одного до сорока пяти градусов.

Советы в статье «Виды укладки ламината» здесь .

Как запилить стропила под нужным углом и нужных размеров смотрим в видео:

От чего зависит уклон кровли

• От способности крыши защищать строение от внешних факторов и воздействий.
• От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
• Откровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
• От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
• От атмосферных осадков: снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.

Каким образом подобрать угол наклона?

В процессе прокладки канализации при рассмотрении вопроса наклона труб мастера прибегают к правильным методам устройства уклона, рассмотрим что делать нельзя:

Делать уклон, исходя из соображений образования острого угла наклона. С одной стороны, этот способ удобен тем, что вода будет быстрее доходить до пункта назначения. С другой – эксплуатация трубы значительно уменьшится. Частицы мусора, грязи или других нечистот при быстром стоке могут остаться в трубе, что приведет к ее засорению. К тому же, не смогут покинуть трубу фекальные фракции. Особенно негативно повлияет на работу канализации слишком большой угол или контруклон

Таким образом, данный способ не совсем верен, так как стоит принимать во внимание минимальные и максимальные значения угла. Об этом написано в нормативной документации (cмотим ниже).
Устроить минимальный уклон или вовсе не принимать во внимание этот пункт при монтаже канализационных стоков

Способ абсолютно неверный, так как игнорирование устройства уклона приведет к застаиванию воды.

Выполнить уклон, исходя из требований нормативов и специализированной литературы. Самый верный способ, которого следует придерживаться.

Для чего рассчитывать уклон?

Благодаря организации уклона канализации получится избежать:

Застаивания воды. Довольно частая проблема всех, у кого имеется система канализации.

Заиливания. Если подобное случится, то очень скоро придут в негодность воздушные сифоны(обратные клапаны) и вокруг будет стоять неприятный запах. Если же подобная проблема произойдет на стенках магистрального трубопровода, то сломается вся канализационная система.

Прорывов трубопровода.

Благодаря оптимальному потоку жидкости никакого нежелательного скопления не произойдет. Также получится избавиться от коррозии поверхности конструкций.

Ранее при монтаже канализации в многоквартирных домах уклон трубы канализации на 1 метр не рассчитывали, и зачастую его не устраивали. Это приводило к постоянным авариям системы и регулярным ремонтным работам.

Обеспечение уклона требуется не только в городских условиях квартиры. В последнее время сточные системы устраивают в домах частного сектора и даже банях. Вместо обычных выгребных ям стали применяться специальные колодцы (септики) для приема сточных вод.
