Уклон пандуса

Как рассчитать пандус?

Понимаю, что расчет отталкивается от нормативного угла наклона пандуса. В каких пределах определена эта величина? Если существуют иные методики расчета, приведите пример пожалуйста.

Пандус, а именно его угол наклона упоминается в нескольких документах, где на самом деле есть некоторые расхождения, эти документы СНиП 35-01-2001 (это нормы по строительству) и СП 59.13330.2012 (это пожарозащитные системы). Так вот в строительных прописано – 4,76 градуса, т.е. 8%, которое происходит при соотношении в 1:12, а вот противопожарные гласят, что надо 2,86 градуса, т.е. 5%, которое происходит при соотношении 1:20.

Но эти нормы уже разъяснили в изменениях к СП 59.13330.2012, там сказано, что можно строить в пределах от 1:20 (2,86 градуса) до 1:12 (4,76 градуса).

Конечно более удобными будут – 2,86 градуса!

Кстати один маршрут недопустимо делать длиной более 8 метров, это тоже надо запомнить!

Теперь о расчёте:

Формула не сложная, а обычная геометрическая:

В начале (перед расчётами) надо изучить документ СП 59.13330.2012, это актуализированная редакция СНиПа 35-01-2001 (доступность сооружений и зданий для малобильных групп населения).

В этом документе чётко прописан и угол уклона с учётом длины пандуса и в целом в подробностях, методики расчёта, ибо и пандусы разные и материал изготовления пандусов разный.

При расчётах необходимо учитывать не только угол уклона пандуса и его длину, но и перепад по высоте.

Угол уклона чётко регламентирован, тут рассчитывать не чего.

В СП есть следующие цифры:

1:20 (2,86-ь градусов), это означает что при перепаде высот в метр длина пандуса должна быть 20-ь метров и угол уклона 2,86 градусов, при высоте в пол метра, длина 10-ь метров и.т.д.

1:12 (8%) то есть при перепаде высоты в метр, длина пандуса должна быть 12-ь метров, а при высоте в пол метра, длина пандуса не менее 6-и метров и.т.д.

Угол уклона пандуса будет равен 4,8-ь градусам.

Вот, собственно от этих нормативов и отталкиваются при расчётах.

Угол уклона можно рассчитать и вот по этой формуле, ни чего сложного.

Пандус в общем понимании- это констукция, для подъема маломобильных групп населения (инвалиды, детские коляски). К устройству таких конструкций предъявляются различные требования (наличие поручней, промежуточных площадок, рассчетная нагрузка), среди которых и такой показатель, как угол наклона.

Найти требования к углу наклона можно в СНиП 35-01-2001 “ДОСТУПНОСТЬ ЗДАНИЙ И СООРУЖЕНИЙ

ДЛЯ МАЛОМОБИЛЬНЫХ ГРУПП НАСЕЛЕНИЯ” или Свод правил СП 59.13330.2012 “Доступность зданий и сооружений для маломобильных групп населения”.

Расчет пандуса можно произвести по формуле: наклон пандуса = H / L, где: H – перепад высот, который необходимо оборудовать пандусом, а L – длина горизонтальной проекции наклонного участка пандуса

В зависимости от высоты подъема и назначения могут приниматься различные соотношения (пропорции) между перепадом высот и длиной проекции:

Зная значение перепада высоты, очень легко (теорема Пифагора) определить длину пандуса.

Для расчетов пандусов для инвалидов Вам следует обратится к документу который носит название СНиП 35-01-2001 и СП 59.13330.2012. Но в этих документ имеются разночтения, так в СНиП 35-01-2001 допустимый уклон пандуса составляет 1:12 (или 8%), в то время как по СП 59.13330.2012 – он равен 1:20 (или 5%). Исходя из того, что СНиП 35-01-2001 является национальным стандартом, утвержденным Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р, следует также учесть, если заказчиком не выдвигаются требования на проект пандуса по СП 59.13330.2012, то можно предлагать клиентам проектирование и изготовление пандусов по нормативам, обозначенным в СНиП 35-01-2001, т.е.:

допустимый уклон пандуса – 1:12 (или 8%, или 4,76 градуса).

Расчеты на уклон пандуса проводим с помощью формулы: наклон пандуса = H / L, где: H – перепад высот, который необходимо оборудовать пандусом, а L – длина горизонтальной проекции наклонного участка пандуса.

Для автомобильных пандусов разрешены следующие параметры: оптимальный уклон пандуса для автомобилей принято считать в 15%, а максимально допустимым 25%. Причем в закрытых помещениях не более 16%, а при размещении снаружи зданий, в местах подверженных атмосферным влияниям угол наклона не должен превышать 10%.

Как рассчитать пандус? Пандус, а именно его угол наклона упоминается в нескольких документах, где на самом деле есть некоторые расхождения, эти документы СНиП 35-01-2001 (это нормы по строительству) и СП 59.13330.2012 (…

Как начертить уклоны и конусность

Во многих деталях машин используются уклоны и конусность. Уклоны встречаются в профилях прокатной стали, в крановых рельсах, в косых шайбах и т. д. Конусности встречаются в центрах бабок токарных и других станков, на концах валов и ряда других деталей.

Уклон характеризует отклонение прямой линии от горизонтального или вертикального направлений. Для того чтобы построить уклон 1:1, на сторонах прямого угла откладывают произвольные, но равные величины (рис. 1). Очевидно, что уклон 1:1 соответствует углу в 45 градусов. Чтобы построить линию с уклоном 1:2, по горизонтали откладывают две единицы, для уклона 1:3 — три единицы и т. д. Как видно из чертежа, уклон есть отношение катета противолежащего к катету прилежащему, т. е. он выражается тангенсом угла а. Величину уклона на чертеже в соответствии с ГОСТ 2.307—68 указывают с помощью линии-выноски, на полке которой наносят знак уклона и его величину. Расположение знака уклона должно соответствовать определяемой линии: одна из прямых знака должна быть горизонтальна, другая — наклонена примерно под углом 30° в ту же сторону, как и сама линия уклона.

На рисунке в качестве примера построен профиль несимметричного двутавра, правая полка которого имеет уклон 1:16. Для ее построения находят точку А с помощью заданных размеров 26 и 10. В стороне строят линию с уклоном 1:16, для чего по вертикали откладывают, например, 5 мм, а по горизонтали 80 мм; проводят гипотенузу, направление которой определяет искомый уклон. С помощью рейсшины и угольника через точку А проводят линию уклона, параллельную гипотенузе.

Конусностью называют отношение диаметра основания конуса к его высоте. В этом случае конусность К=d/l. Для усеченного конуса К = (d-d₁)/l. Пусть требуется построить конический конец вала по заданным размерам: d — диаметр вала — 25 мм; I — общая длина конца вала — 60 мм; l₁ — длина конической части — 42 мм; d₁ — наружный диаметр резьбы — 16 мм; К — конусность 1 : 10 (рис. 3, б). Прежде всего, пользуясь осевой, строят цилиндрическую часть вала, имеющую диаметр 25 мм. Этот размер определяет также большее основание конической части. После этого строят конусность 1:10. Для этого строят конус с основанием, равным 10 мм, и высотой, равной 100 мм (можно было бы воспользоваться и размером 25 мм, но в этом случае высота конуса должна быть взята равной 250 мм, что не совсем удобно). Параллельно линиям найденной конусности проводят образующие конической части вала и ограничивают ее длину размером 42 мм. Как видно, размер меньшего основания конуса получается в результате построения. Этот размер обычно не наносят на чертеж. Запись М16X1,5 является условным обозначением метрической резьбы, о чем подробнее будет сказано дальше.

nn

TBegin—>TEnd—>

nn

Рис. 1. Построение уклонов

n

n

Перед размерным числом, характеризующим конусность, наносят условный знак в виде равнобедренного треугольника, вершину которого направляют в сторону вершины самого конуса. Знак конусности располагают параллельно оси конуса над осью или на полке линии-выноски, заканчивающейся стрелкой, как в случае надписи уклона. Конусность выбирают в соответствии с ГОСТ 8593—57 .

nn

nn

Рис. 2. Пример построения уклонов

n

n

TBegin—>TEnd—>

nn

Рис. 3. Построение конусности

n

Построение уклона и конусности — Страница 5

Подробности Категория: Инженерная графика

ПОСТРОЕНИЕ И ОБОЗНАЧЕНИЕ УКЛОНА

Уклоном называют величину, характеризующую наклон одной прямой линии к другой прямой. Уклон выражают дробью или в процентах.

Уклон i отрезка ВС относительно отрезка ВА опре­деляют отношением катетов прямоугольного тре­угольника АВС (рис. 69, а), т. е.

Для построения прямой ВС (рис. 69, а) с заданной величиной уклона к горизонтальной прямой, например 1:4, необходимо от точки А влево отложить отрезок А В, равный четырем единицам длины, а вверх отрезок АС, равный одной единице длины. Точки С и В соединяют прямой, которая дает направление искомого уклона.

Уклоны применяются при вычерчивании деталей, например, стальных балок и рельсов, изготовляемых на прокатных станах, и некоторых деталей, изготов­ленных литьем (рис. 69, д).

При вычерчивании контура детали с уклоном сна­чала строится линия уклона (рис. 69, в и г), а затем контур.

Если уклон задается в процентах, например, 20% (рис. 69, б), то линия уклона строится так же, как гипо­тенуза прямоугольного треугольника. Длину одного из катетов принимают равной 100%, а другого — 20%. Очевидно, что уклон 20% есть иначе уклон 1:5.

По ГОСТ 2.307—68 перед размерным числом, опре­деляющим уклон, наносят условный знак, острый угол которого должен быть направлен в сторону уклона (рис. 69, в и г).

ПОСТРОЕНИЕ И ОБОЗНАЧЕНИЕ КОНУСНОСТИ

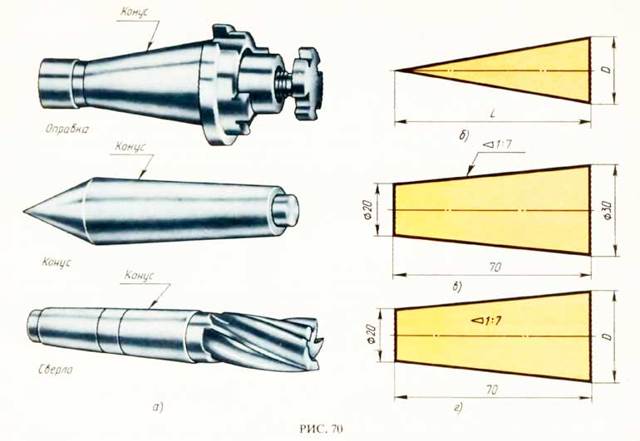

На рис. 70, а даны для примера детали: оправка, ко­нус и сверло, которые имеют конусность.

Конусностью называется отношение диаметра осно­вания конуса к его высоте (рис. 70, б), обозначается конусность буквой С. Если конус усеченный (рис. 70, в) с диаметрами оснований D и d и длиной L, то конус­ность определяется по формуле:

Например (рис. 70, в), если известны размеры D=30 мм, d= 20 мм и L=70 мм, то

Если известны конусность С, диаметр одного из оснований конуса d и длина конуса L, можно опреде­лить второй диаметр конуса. Например, С=1:7,d=20

мм и L=70 мм; D находят по формуле D=CL+d= 1/7×70+20=30 мм (рис. 70, г).

По ГОСТ 2.307—68 перед размерным числом, харак­теризующим конусность, необходимо наносить услов­ный знак конусности, который имеет вид равнобедрен­ного треугольника с вершиной, направленной в сто­рону вершины конуса (рис. 70, в и г).

Обычно на чертеже конуса дается диаметр большего основания конуса, так как при изготовлении коничес­кой детали этот диаметр можно измерить значительно легче и точнее.

Нормальные конусности и углы конусов устанавли­вает ГОСТ 8593—81 (СТ СЭВ 512—77). ГОСТ 25548— 82 (СТ СЭВ 1779—79) устанавливает термины и опре­деления.

Как поступить в случае, когда невозможно выдержать нужный наклон

Бывают случаи, когда при монтаже возникают трудности, приводящие к тому, что угол наклона канализации значительно отличается от допустимых норм. В этом случае предпринимают следующие меры:

Если расчеты показывают, что отступление от заданных норм возможно, то уложить трубы, но при этом на некотором расстоянии сделать дополнительные тройники, через которые будет проводиться чистка труб.

При укладке трубы все же придерживаться рекомендаций, но на трудных участках устанавливать перепады высот, которые организовываются за счет дополнительных колодцев. Благодаря такому решению можно будет устанавливать трубу под нужным углом. Такой колодец может быть как один, так и несколько, но правильные расчеты и монтаж гарантируют исправную работу канализации.

Существует несколько способов добиться нужного уклона канализационных трубИсточник vodasovet.ru

В крайнем случае, если никак нельзя выдержать нужный наклон и расчеты показывают, что работа канализации самотеком невозможна, то придется использовать фекальный насос. Это устройство может устанавливаться как на локальную канализационную ветку, так и для всей системы.

Укладывая трубы из пластика, можно быть уверенным, что чистить их нужно будет гораздо реже, чем чугунные, поскольку гладкая внутренняя поверхность стенок обеспечивает скольжение твердым веществам.

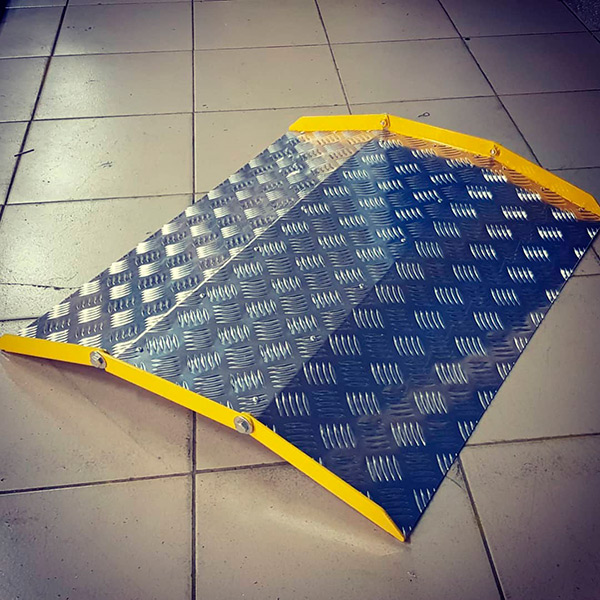

Перекатные и подставные пандусы

С помощью таких пандусов возможно позволяют преодолевать препятствия от 4 см и выдерживает груз свыше 250 кг. Применяются как внутри помещений, так и на улице. Перекатные используются для преодоления дверных порогов, кабелей, труб, декоративных элементов, а подставные – небольшой перепад высот. Отличие их в том, что перекатные пандусы имеют с двух сторон пологие площадки, а подставные с одного края оборудованы ножками, высоту которых можно регулировать.

Перекатные и подставные пандусы имеют небольшие габариты – не более одного метра квадратного метра по площади. Они складные, благодаря чему, легко переносятся и не занимают много места при хранении. Для предотвращения скольжения заездная площадка имеет рифлёную поверхность, а во избежание скатывания коляски с пандуса предусмотрены бортики безопасности.

Такие типы пандусов отлично подходят для временной адаптации помещений на период проведения мероприятий с возможным участием маломобильных людей – выставок, лекций, тематических встреч.

Нормативный расчет ­уклона пандуса для ин­валидов

Одним из главных принципов Конвенции ООН о правах инвалидов является включение в общественную жизнь людей с ограниченными возможностями, что подразумевает обеспечение равных возможностей и доступности. На привычном бытовом уровне это организация одинаковой свободы перемещения как для обычных здоровых людей, так и маломобильных.

Самый простой пример – устройство пандусов и подъездов для людей, передвигающихся в коляске. Нормы уклона пандуса ­для инвалидов должны строго выполняться.

Разновидности сооружений

Пандус – наклонная плоскость, обеспечивающая вертикальное перемещение маломобильных людей. По понятным причинам уклон плоскости невелик, соответственно, протяженность этого заменителя лестницы довольно велика.

Различают 2 вида конструкций для такого рода перемещения – съемные и несъемные.

• Несъемные – конструкции, каким-то образом зафиксированные на одном месте. В свою очередь, они разделяются на 2 группы:
  • стационарные – уже довольно привычные в городах варианты, которые обустраиваются при входе в дом, спуске в метрополитен или в подземный переход и тому подобное. Стационарные не меняют своего положения и формы,
  • откидные – размещаются в жилых зданиях, где нет возможности соорудить другой вариант.
• Съемные – устанавливаются временно, но зато практически в любом месте. После окончания эксплуатации изделия хранят на складе или в подсобном помещении. Несущая нагрузка съемных моделей всегда меньше чем стационарных. Различают несколько групп:
  • телескопические – конструкция раздвигается, длина зависит от количества выдвинутых секций,
  • рампа – очень короткий вариант с довольно большим уклоном. Его назначение – помочь инвалиду преодолеть бордюр, порог и так далее. Изделие компактное и легко транспортируется,
  • ролл-пандус – собирается из съемных секций, размер регулируется. Производится из авиационного алюминия, а поэтому отличается и легкостью, и высокой несущей способностью.

Все такого рода изделия изготавливаются исходя из принятых норм и максимально допустимых величин никогда не превышают.

Новые нормы уклона па­ндуса для инвалидов

Безопасность передвижения для маломобильной группы населения контролирует ГОСТ, СНиП и СП 59.13330-20­12. Рассчитывают габариты сооружения исходя из этих правил. Нормативными параметрами служат:

• величина уклона,
• размеры конструкции,
• величина площадки – насколько возможен и удобен проезд в коляске,
• наличие поручней.

СНиП 35-01-2001

Указания СНиП строго регламентируют допустимые габариты.

• Максимальная высота наклонной плоскости не может превышать 0,8 м. Уклон пандуса для инвалидов в градусах достигает не более 4,8. При высоте в 0,2 м угол может быть больше – до 5,7 градусов. Рассчитывают максимальный угол и длину сообразно с условиями.
• При одностороннем движении ширина конструкции составляет не менее 1 м. Если марш рассчитан на одновременное использование двумя людьми – не менее 1,8 м.

• Площадь участка для разворота в коляске как минимум достигает 1,5 кв. м.
• Вдоль марша обязательно должен сооружаться бортик в 5 см, предупреждающий соскальзывание ноги или палки.
• Конструкция, высотой более 0,45 м оснащается поручнями. Нормативная высота их – 0,7–0,9 м.
• Перед плоскостью въезда должен находиться участок с рифленой поверхностью или яркой окраски.

Материал сооружения тоже подчиняется определенным требованиям: огнестойкость не менее R60, а огнестойкость ограждений не менее R120.

Уклон пандуса для инв­алидов СП 59.13330-20­12

Новые правила, описываемые в СП 59.13330-20­12, ужесточают требования к такого рода сооружениям.

Если в ТУ конструкции указывается, что важно соблюдение новых норм СП 59.13330-20­12 , то максимальный уклон па­ндуса для инвалидов должен быть не более 2,9 градусов. Если такого требования нет, можно ориентироваться на СНиП.
Ширина между ограждением – не менее 0,9 м

Длина пандуса для инвалидов не превышает 9 м. Рассчитать параметры точнее можно по формулам.
Минимальные габариты лестничной площадки остаются такими же – 1,5*1,5 м. Однако в местах усиленной эксплуатации – перед общественными зданиями, например, по новым правилам размеры площадки увеличиваются – 2,1 кв. м.
Ограждение спуска производится с двух сторон.
Сама конструкция должна оборудоваться водоотведением и навесом. Желательно организовать и подогрев платформы. На фото – пандус под навесом.

ГОСТ 51261-99

Регламентирует в основном обустройство ограждений.

• Если высота конструкции превышает 15 см, а длина 1,8 м, то установка поручней обязательна.
• Перила должны наличествовать с обеих сторон пандуса для инвалидов.

Нормативный расчет ­уклона пандуса для ин­валидов Информация о допустимых и максимальных нормах об уклоне пандуса об инвалидов.

Аппарель и виды пандусов

Аппарели по своей сути представляют то же самое, что и пандус, то есть наклонные площадки, платформы или рампы, соединяющие две горизонтальные поверхности, находящиеся на различной высоте. Тогда как термин пандус, применяемый для детских и инвалидных колясок, зачастую относится к конструкции, состоящей из двух металлических полозьев.

Аппарелью в большинстве случаев называют одну или две широкие площадки, но принципиальной разницы между этими приспособлениями не существует. Любой из обустроенных видов данных конструкций, предназначенных для детей или инвалидов, обязан отвечать основным предписаниям ГОСТа и СНиПа РФ.

Благодаря такому соответствию, сооружения будут абсолютно безопасными для здоровья, жизни, а также имущества окружающих граждан, особенно пожилых, которые тоже относятся к маломобильным. В настоящее время существует множество вариаций пандусов и аппарелей, что позволяет подобрать подходящий для каждого конкретного здания, участка дороги или человека.

Несъемные устройства

Стационарные пандусы – фиксированные конструкции, которые обустраиваются на ступенях с максимальным учетом условий местности и архитектурных особенностей строения. Используемый для их изготовления строительный материал является очень прочным и долговечным и, как правило, достаточно тяжелым.

Данные конструкции бывают как однопролетными, так и многопролетными и обязательно должны дополняться перилами, в противном случае не будут отвечать существующим правилам. Откидные пандусы бывают при необходимости складные, в результате чего не располагаются на лестничной клетке все время.

Это жесткое приспособление поднимается вертикально с помощью специальных петель и закрепляется у стены или стандартных перил защелками. Откидной пандус, стоящий в подъезде многоквартирного здания, обеспечивает свободный проход по ступенькам лестницы и доступ к перилам всем жильцам. Подобные виды конструкций зачастую устанавливаются в общественном транспорте.

Но, к огромному сожалению, легкие и в то же время прочные модели, изготовленные из алюминия, нередко становятся приманкой для охотников за цветными металлами. Выдвижные приспособления устанавливаются в современном общественном транспорте и имеют автоматизированное управление, благодаря чему инвалидам не приходится его самостоятельно разбирать.

Съемные пологие дорожки

Раздвижные телескопические пандусы – это переносные, облегченные универсальные приспособления, созданные из двух отдельных аппарелей. Габариты и вес в разобранном и собранном состоянии для различных моделей отличаются, но все они изготовлены из прочного материала, чаще всего алюминия, имеют противоскользящее покрытие и способны выдержать 200-400 кг.

Переносной телескопический пандус для инвалидов идеально подходит для заезда в транспорт, по лестницам и прочим труднодоступным для коляски подъемам. Его можно раздвинуть на требуемую длину или, наоборот, к примеру, при преодолении порогов, пользоваться в сложенном состоянии. Средняя длина составляет 1,5 м, поэтому такое устройство компактно, но в раздвинутом виде оно достигает 3,5 м.

Рулонные (ролл) пандусы последнее время приобретают популярность, так в рабочее положение они приводятся достаточно легко. А когда в них нет потребности, их можно свернуть в рулон, максимально удобный для хранения. Они могут состоять из одной сплошной аппарели либо из двух отдельных. Такие устройства сверхпрочные, легкие и доступны для использования в любые погодные условия.

Эти конструкции собираются из отдельных модулей, ввиду чего бывают различных габаритов, которые можно изменять по необходимости. На текущий момент это наиболее простая и удобная разновидность съемных приспособлений для инвалидных колясок, которая зачастую используется при проведении публичных мероприятий.

Пандусы для порогов – достаточно небольшие сооружения, которые зачастую изготавливаются из листа металла и могут быть предназначены для конкретного порога либо делаются разборными, подходящими для нескольких незначительных возвышений. Их еще называют перекатные пандусы.

Фото съемной раздвижной аппарели

Рампы – это наиболее мобильные сооружения, предоставляющие возможность преодолевать небольшие преграды на пути. Основными их преимуществами являются компактные размеры, малый вес и нестандартное строение.

Уклоны и конусность — Техническое черчение

• Уклоном прямой ВС относительно прямой AB (фиг. 57, а) называется отношение:
• i=AC/AB=tga
• Конусностью называется отношение разности диаметров двух попе­речных сечений конуса к расстоянию между ними (фиг. 57,б)
• k=(D-d)/l=2tga
• Таким образом,
• k = 2i
• Уклон и конусность могут быть указаны: а) в градусах; б) дробью простой, в виде отношения двух чисел или десятичной; в) в процентах.
• Например: конусность, выраженная в градусах — 11°25’16″; отношением —  1:5; дробью —0,2; в процентах — 20%, и соответственно этому уклон в градусах — 5°42’38″; отношением — 1:10; дробью—0,1; в процентах —  10%.
• Для конусов, применяемых в машиностроении, OCT/BKC 7652 устанавливает следующий ряд нормальных конусностей — 1 :3; 1 :5; 1 :8; 1 : 10; 1 :15; 1:20; 1 :30; 1:50; 1 :100; 1:200, а также 30, 45, 60, 75, 90 и 120°.
• Допускаются в особых случаях также конусности 1:1,5; 1:7; 1:12 и 110°.

Если требуется через точку Л, лежащую на прямой AB (фиг. 57, в), провести прямую с уклоном i=l:n относительно AB, надо отложить от точки А по направлению данной прямой n произвольных единиц; в конце полученного отрезка AB восстановить перпендикуляр ЕС длиной в одну такую же единицу. Гипотенуза AС построенного прямоугольного треугольника определяет искомую прямую.

1. Для проведения прямой заданного уклона l:n через точку M, не лежащую на данной прямой AB, можно поступать двояко (фиг. 58):
2. 1)    построить в стороне прямоугольный треугольник KLN (или KLN1) с отношением катетов l:n, причём катет KL ll AB; затем через точку M провести искомую прямую MD (или MD1) параллельно гипотенузе вспомогательного треугольника KN (или LN1);

2)    опустить из точки M перпендикуляр ME на прямую AВ и при­нять его за единицу. По направлению прямой AB влево или вправо от точки E отложить n таких же отрезков; гипотенузы DM или MD1 по­строенных таким образом прямоугольных треугольников являются иско­мыми прямыми.

Построение конусности l:n относительно данной оси сводится к построению уклонов l:n/2 с каждой стороны оси.

Уклон или конусность чаще всего указывается в процентах или отношением единицы к целому числу. Рассмотрим эти способы построе­ния на примерах.

Пример 1. Требуется построить профиль сечения швеллера № 5 ОСТ 10017-39 (фиг. 59, а), если известно, что уклон его полок равен 10%

Размеры для построения берём из ОСТ 10017-39.

Проводим вертикальную прямую ek, равную h = 50 мм. Из точек e и k проводим прямые ec и kf, равные ширине полки b = 37 мм.

Ввиду того, что обе полки швеллера одинаковы, ограничимся построе­нием только одной из них. Откладываем на прямой ec от точки с отре­зок cm, равный (b-d)/2.

В точке m на перпендикуляре к прямой ec от­кладываем отрезок mn, равный t = 7 мм. Через точку n проводим прямую np параллельно ec, равную 50 мм.

• Перпендикулярно к np из точки p проводим отрезок ps, равный по длине десяти процентам отрезка np. Величина его определяется из от­ношения:
• ps/np=10/100,
• откуда
• ps=10*50/100=5 мм.

Прямая sn является искомой прямой, имеющей уклон 10% по отно­шению к ec. Дальнейшее построение профиля не представляет затруд­нений.

Отрезок np можно взять любой длины. Чем больше его величина, тем точнее будет построена прямая уклона. Однако для удобства вы­числения следует принимать отрезок np таким, чтобы длина его, выра­жаемая в миллиметрах, оканчивалась на 0 или 5.

П p и м e p 2. Построить профиль сечения двутавра № 10 ОСТ 10016-39 (фиг. 59, б), если известно, что уклон полок его равен 1:6. Размеры для построения берём из ОСТ 10016-39.

Проводим горизонтальную прямую cc, равную ширине полки b = = 68 мм. Через точку e, являющуюся серединой ширины полки, прово­дим вертикальную линию. Откладываем от точки с отрезок mс, равный

(b-d)/4. В точке m, перпендикулярно к отрезку cc, проводим прямую и

на ней откладываем отрезок mn, равный t=6,5 мм. Через точку n проводим горизонтальную прямую np, равную 30 мм, которая будет служить катетом прямоугольного треугольника. Чем длиннее катет, тем точнее будет построен уклон. Для удобства принимают длину отрезка np кратной шести, тогда второй катет будет равен целому числу. Вели­чина второго катета определяется из формулы

1. i=ps/np=1/6
2. где i — заданный уклон.
3. Подставив в формулу числовые значения, получим
4. ps=30/6=5 мм.

Откладываем в точке p под углом 90° к прямой np вычисленную длину второго катета, получим точку 5. Проводим через точки s и n прямую, которая и будет соответствовать искомой прямой, имеющей уклон 1 :6.

Построение сопряжений такое же, как и для швеллера в предыду­щем примере.

Требования к конструкциям

Входная площадка

Согласно требованиям, пандусы оборудуются горизонтальными входными площадками определенного размера. В СП 30-102-99 описываются ее параметры:

• ширина – не менее 185 см;
• глубина – 1,4 м в случае дверей, которые открываются внутрь дома, и 1,5 м для открывающихся наружу;
• площадка для поворота инвалидной коляски – не менее 220 см в ширину.

Еще один нормативный документ — СП 59.13330.2012 — предъявляет другие требования к входной площадке по ее размеру и оборудованию:

• над площадкой должен быть сделан навес;
• зимой при наличии такой возможности следует устроить подогрев площадки;
• если дверь открывается наружу, то площадка должна иметь габариты не менее 140*200 или     150*185 см;
• площадку делают размером не меньше 220*220 см.

Размеры

Пандусы для инвалидов необходимо устанавливать при разнице высоты больше 1,5 см. По требованиям наклонные спуски для колясок оборудуются на всех лестницах. Если высота составляет более 3 м, вместо пандусов для передвижения инвалидов делают подъемные устройства.

Высота марша пандуса делается не больше 0,8 м. По краю конструкции устанавливают бортик высотой 5 см или металлическую трубку на высоте 10-15 см. Если по пандусу предполагается одностороннее движение, то его ширина должна быть от 1,5 м, а если двухстороннее — от 1,8 м (оптимальная ширина — 2 м).

Уклон

Согласно нормативам, уклон пандуса для инвалидов не должен быть более 10%, в отдельных случаях — до 15-18%. Продольный уклон (как показано на рисунке) не должен превышать 10 градусов. На лестницы пандусы не устанавливают — взобраться по такой «горке» будет невозможно.

Двухколейные варианты удобны только там, где ими пользуется один человек, например, в частном доме. В общественных зданиях, где должна иметь возможность пройти любая коляска, делают сплошные наклонные спуски. Если посередине нужно сделать ступеньки для подъема человека, который помогает инвалиду, то колеи большой ширины, так как у разных моделей колясок разные расстояния между колесами.

Размеры конструкции легко посчитать с помощью теоремы Пифагора. Если известен перепад высот H и длина проекции наклонного спуска L, то находим длину самого пандуса как квадратный корень из H^2+L^2. Найдя длину пандуса, можно понять, нужно ли для него делать горизонтальные площадки.

Правила установки

Для установки пандуса в жилых домах согласие жильцов не требуется. Каждый человек с ограниченными возможностями имеет право на более безопасное и доступное пространство.

Нельзя устанавливать другие объекты, такие как рекламные щиты, так, чтобы они перекрывали вход на пандус для инвалидов.

Если пандус устанавливают в доме, то он не должен начинаться сразу же от входной двери квартиры. Между ним и дверью делается быть горизонтальная площадка.

Не всегда есть возможность установить в общественных местах и жилых домах пандусы согласно нормативам. Тогда приходится делать их с нарушением правил, однако минимальные требования к проектированию необходимо соблюдать:

• ширина — не менее 85-90 см;
• должны иметься поручни и ограждения;
• допускается уклон 5%, максимальный 18% (разрешается только при отсутствии возможности сделать меньший уклон);
• максимальная длина марша при уклоне, превышающем 10% – 7 м.

Поручни устанавливают с внутренней стороны марша. Они должны быть непрерывными на каждом участке пути.

Особенности конструкций

Конструкция пандуса в зависимости от назначения сооружения и частоты использования имеют несколько разновидностей. Все они соответствуют ГОСТ и монтируются с учетом наличия пространства, удобства эксплуатации и дизайна сооружения. Выделяются следующие конструкции пандусов: стационарные и нестационарные типы.

Наибольшее распространение находят постоянно действующие стационарные конструкции, которые возводятся, как правило, при строительстве сооружения. В зависимости от высоты подъема стационарные пандусы могут быть составлены из одного или двух пролетов. В последнем случае в конструкцию вводится промежуточная горизонтальная поворотная площадка. Такие системы строятся в соответствии с ГОСТ. Отдельно выделяется достаточно редкий вариант — винтовой пандус, который обеспечивает достаточную высоту подъема, занимая минимум площади.

Нестационарные системы устанавливаются при дефиците площадей у входа в сооружение или при редком использовании. Такие устройства, например, нужны при обеспечении необходимости подъезда машины — в нужный момент убираются, а затем устанавливаются обратно. Наконец, подвижные конструкции обеспечивают нужный простор другим людям, в тот период, когда пандусы не эксплуатируются.

Находят применение следующие нестационарные конструкции:

Типовые конфигурации пандусов.

1. Откидной тип применяется при небольшой длине пролета. Он используется только при необходимости, а все остальное время располагается вертикально, в прижатом к стене положении.
2. Съемный вариант предусматривает быстрый его монтаж и демонтаж с перемещением всей конструкции в другое место. Он устанавливается в 2-х случаях: при редком применении, когда большую часть времени в нем нет необходимости, и он хранится в отведенном месте; или, наоборот, при постоянном использовании, но с возможностью убрать на какое-то время.
3. Телескопическая конструкция основана на увеличении длины площадки путем выдвижения его частей. Такая система более сложна, но обладает универсальностью.
4. Ролл-система может скручиваться в рулон по аналогии с ковром.
5. Рампа — небольшой пандус, который устанавливается при необходимости преодоления небольшого препятствия (например, бордюра).

Пандус на путях эвакуации

Особенно важно правильно установить пандус на путях эвакуации из здания. Если спуск будет установлен неверно, он может стать причиной получения травм или препятствием на пути к выходу из строения

Именно поэтому важно соблюдать все нормативы, прописанные в ГОСТе.

Максимальный уклон пандуса на путях эвакуации внутри здания должен составлять 10%. Этот норматив распространяется на все стационарные конструкции. Стоит отметить, что средним показателем является 8%. Больший уклон возможен только в условиях ограниченного пространства.

При этом конструкции внутри здания на путях эвакуации должны отвечать требованиям безопасности, чтобы при эвакуации из здания люди с ограниченными возможностями могли свободно передвигаться к выходу. Важен не только уклон конструкции, но еще и наличие площадок, которые необходимы для разворота коляски.

Не менее важное значение имеют и поручни. Если спуски внутри здания являются стационарными, они должны иметь поручни, позволяющие человеку на коляске самостоятельно передвигаться по спуску

Вывод

Установка пандуса — дело необходимое. По пандусу передвигается не только человек с ограниченными возможностями, но и люди с колясками. Это как минимум сделает удобней посещение того или иного здания. Прежде чем залить конструкцию, сооружение, надо определиться, какое именно подойдет лучше всего, .потом заняться расчетами.

Если вы выбрали пандус из бетона, то вышеизложенные инструкции помогут все рассчитать.

Как сделать пандус своими руками? В чём особенность бетонирования монолитного пандуса и как правильно рассчитать материал для заезда с уклоном? Статья расскажет, как определить параметры конструкции, рассчитать длину плоскости и объём материала для бетонного пандуса.

Определяем параметры конструкции
Расчёт пандуса
Порядок работы

Пандус — заезд с уклоном для колясок, велосипедов, тележек и других лёгких колёсных средств. Большинство этих элементов дублируют лестничные марши при входе в здание и предназначены для проезда инвалидных и детских колясок.

Потребительские требования к пандусу:

1. Небольшой уклон, достаточно пологий для подъёма на бесприводном инвалидном кресле.
2. Ровная плоскость, без помех для движения.
3. Устойчивость к атмосферным явлениям.

Конструктивно пандус представляет собой тело бетонного лестничного марша (далее — «тело лестницы») без ступеней. Ещё одно отличие — значительно меньший уклон. Согласно требованиям СНиП 35–01–2001 «Доступность зданий и сооружений для маломобильных групп населения» и СП 35–101–2001 «Проектирование зданий и сооружений с учетом доступности для маломобильных групп населения», угол наклона пандуса не должен превышать 10%. Подъёмная плоскость более 9% считается ненормативной, т. е. для подъёма по ней человеку с ограниченными возможностями потребуется помощник.

Для упрощения расчётов и работы мы возьмём за основу принцип создания бетонной лестницы. По расположению опоры пандус может быть трех видов:

1. С полной опорой на грунт или подсыпку.
2. С опорой на несущие стены (стенки).
3. Без опоры (монолит).

Во всех случаях конструкция пандуса (как и лестницы) будет различаться. В частном строительстве подвесные марши и лестницы практически не встречаются из-за сложности возведения. Мы рассмотрим вариант устройства подъёмной плоскости на «подушке».
