Как рассчитать угол наклонной крыши

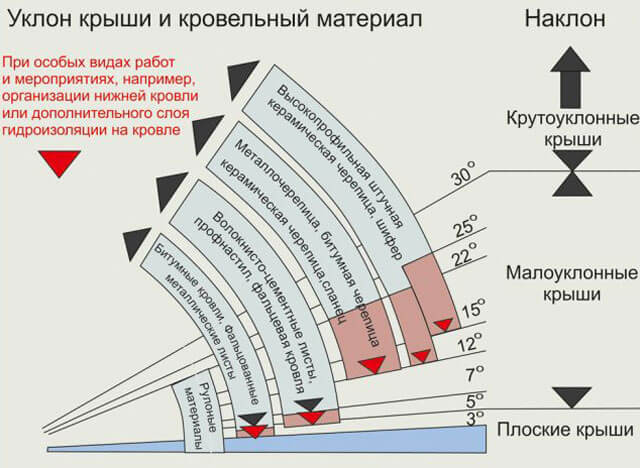

Минимально допустимый уклон кровли для различных материалов

Металлочерепица

Самый маленький угол наклона скатов кровли из металлочерепицы равен 15 градусам (по данным некоторых производителей металлочерепицы — 14 градусам). При небольших уклонах некоторые производители рекомендуют промазать каждый стык листов герметичным и водостойким, не боящимся мороза составом.

Однако опытным путем было выявлено, что более всего снег любит залеживаться на металлочерепичных крышах с уклоном от 20 до 35 градусов. Слишком малый уклон также плох – вода не успевает стекать с крыши, давя на кровлю и подтекая под стыки при слишком сильных ливнях. Несколько исправит ситуацию только выбор черепицы с увеличенной высотой волн.

Профлист (профнастил)

Ну, а минимальный уклон кровли из профлиста имеет несколько меньшее значение – 12 градусов. Маленькие углы наклона требуют двухволнового нахлеста, а углы от 15 градусов – нахлеста в 20 сантиметров. Шаг обрешетки увеличивается с увеличением уклона. У почти плоских крыш делают сплошную обрешетку, т. к. при скоплении большого количество снега может произойти прогиб кровли.

Гибкая черепица (мягкая кровля)

Обрешетка под гибкую черепицу представляет собой сплошное основание сделанное из листов фанеры или ОСП. Минимально допустимый уклон скатов для данного кровельного покрытия составляет не менее 11 градусов.

Материалы на битумной основе

Для таких мягких покрытий минимум составляет всего ничего – около двух градусов. Совсем маленький угол наклона требует увеличения количества слоев кровли (потому что для плоских крыш крайне важна хорошая влагозащита). Если же мы предусматриваем лишь 1 или 2 слоя покрытия, придется сделать наклон ската не менее 15 градусов.

Еврошифер (Ондулин)

Для этого материала минимальный уклон скатной кровли невелик, составляет он 11 градусов. Но при работе с ондулином на крышах с небольшим уклоном есть одно условие: нужна обрешетка сплошного типа.

Глиняная черепица и асбестоцементный шифер

Для данных кровельных материалов требуется уклон скатов равный 22 градуса. При этом нужно внимательно относится к расчету системы стропил, так как нагрузки от тяжелого материала будут немалыми. А если приплюсовать к ним слой снега или мощные порывы ветра, то и вовсе получим повышенные требования к опорной системе кровли. И еще надо отметить, что уменьшение уклона влечет за собой увеличение нагрузок на стропила.

Как сделать минимальным?

Чтобы сделать минимальными траты, нужно делать малый угол односкатной крыши. Для этого выбирайте соответствующие материалы для строительства.

Для кровель с уклоном в 15 градусов подойдут следующие материалы:

• профнастил 8-20 градусов;
• пластины из сплавов и металлов (фальцевая кровля делается из стали, меди, алюминия).

А также угол кровли прочно связан со способом присоединения стропил к опорам. Профессионалы говорят о трех типах.

• Висячая система. Сборка стропил происходит на земле. Затем готовая конструкция переносится на кровлю. Процесс считается сложным, с точки зрения технического исполнения.
• Наклонная система. Стропила опираются на ведущие элементы под углом. Опорой выступают стены, которые имеют разную высоту.
• Скользящая система чаще используется при строительстве срубов. Система включает специальные части, которые называются «скользяшки». Система компенсирует усадку здания, предотвращая излом конструкций в точках соединения элементов.

Подробнее о плоской кровле вы узнаете из следующего видео.

Как рассчитать?

Если с обустройством плоской кровли обычно сложностей не возникает, то для монтажа крыши с несколькими скатами необходимы инженерные расчеты. Проще всего посчитать и определить величины в градусах. Например, для обустройства кровли с уклонным углом 30 градусов можно воспользоваться математическим способом.

Для этого потребуются два замера.

• Вертикальная высота (H). Величина измеряется от верхней точки наклонной плоскости до низа стропильной системы (от конька до карниза).
• Заложение (L). Это горизонтальная длина от середины нижней точки ската до карниза.

Математический расчет производится по формуле. Высчитать нужный параметр можно так: I=H: L. К примеру, длина заложения равна 5 м, а высота составляет 3м. В таком случае уклон будет равен 0,6 (при расчете I= 3: 5). Эту величину нужно умножить на 100. Получается 60 процентов.

Для перевода величины в градусы можно применить специальную таблицу соотношений. Ее можно найти в специализированных учебниках. Иногда такую таблицу можно встретить в продаже в строительных гипермаркетах. Переводить относительные величины необязательно. При значениях из приведенного примера угол наклона будет равен 30 градусам.

Специалисты в своих измерениях не всегда пользуются переводной таблицей. Коэффициент в процентах может применяться наравне с коэффициентом в градусах. Вообще, профессионалы применяют в расчетах специальные инструменты. Например, измерить параметр площади можно, используя специальный уклономер.

Инструмент представляет собой линейку с рейкой. Одна ось содержит привычную шкалу в сантиметрах, другая – маятник. Если рейка с делениями лежит горизонтально, то маятник будет показывать ноль. При замерах уклонного наклона рейка устанавливается перпендикулярно коньку. При этом шкала показывает результат для конкретного значения сразу в градусах.

В настоящее время на рынке можно встретить самые разные инструменты, которыми можно замерять уклоны. Уровни могут быть как приспособлениями капельного типа, так и электронными устройствами. В связи с этим математический способ замера нельзя считать актуальным. Современные приборы позволяют производить более точные расчеты.

Достоинства и недостатки

К достоинствам односкатных крыш принято относить:

• Простота и экономичность строительства.
• Относительно малый вес крыши.
• Допускается укладка разнообразных кровельных покрытий.
• Высокая ремонтопригодность, безопасность передвижения по крыше (особенно на малых углах наклона).
• Возможность строительства как на малых, так и на крупных зданиях с большой площадью кровли.

Дом с односкатной кровлейИсточник remontik.org

Недостатками односкатных крыш являются:

• Зависимость конструкции от снеговых и ветровых нагрузок.
• Необходимость учитывать преобладающее в регионе направление ветров.
• Направление уклона кровли приходится выбирать с учетом возможности схода снеговых масс в зимнее время.
• Сток дождевых или талых вод необходимо организовать так, чтобы не наносить ущерб элементам благоустройства или опорным конструкциям дома.
• Необходимость качественной гидро- и теплоизоляции кровли, особенно если уклон односкатной крыши мал и не способствует активному стоку воды.

Основным недостатком принято считать необходимость располагать постройку нижней стороной крыши по направлению ветра. Преобладающее направление – далеко не единственное, а шквалистые порывы могут возникать с любой стороны, что существенно затрудняет выбор направления уклона. Обычно исходят из более реальных соображений – расположения соседних построек, дорожек, стоянок автомобилей и т.п.

Необходимо располагать постройку нижней стороной крыши по направлению ветраИсточник patter.ru

Высокая сторона крыши должна располагаться со стороны входа, там, где возможно наличие людей, имущества или автомобилей. Иначе, в случае внезапного схода снега, возможны нежелательные, а иногда и очень опасные инциденты.

Как рассчитать: нюансы

Чтобы вычислить оптимальный наклон двухскатной крыши (ее берем за основу как наиболее распространенную, практичную, эргономичную), необходимо знать следующие показатели:

• нагрузка от ветра в регионе;
• нагрузка от снега;
• пространство под крышей;
• какой материал используется для покрытия.

Нагрузка от ветра

Чтобы правильно рассчитать данный показатель, обратите внимание на карту ветровой нагрузки по регионам России. Чем выше класс (обозначен от I до VII), тем сильнее ветер в данной области

Карта ветровой нагрузки по регионам России поможет определить правильный угол наклона крыши

Отыщите на карте свой район. Если ветер очень сильный (классы V, VI, VII), то большой уклон не подходит. Такая система обладает большой парусностью. Данным термином строители описывают свойство конструкции принимать на себя ветер. Если он будет мощным, то крышу унесет. В ветреных районах нельзя делать кровлю с уклоном менее 30 градусов. Угол 25 градусов является недопустимым! Иначе ветер будет попадать под зазоры и материал, которым покрыта кровля, что приведет к порче конструкции.

Нагрузки от снега

Чтобы правильно рассчитать угол крыши, необходимо адекватно понимать нагрузку от снега, которую кровля будет испытывать в холодное время года.

Если вы живете на Севере, то на один квадратный метр в январе-феврале приходится около 400 килограммов снега.

Если вы проживаете в регионе, где не только часто идут снегопады, но при этом дуют сильные ветра, то угол надо уменьшить до 35 градусов. Почему не сделать наклон, наоборот, больше, чтобы снег не задерживался совсем? Это нерационально, поскольку в таком случае кратно вырастет нагрузка на стены и фундамент, а также ваш бюджет (понадобятся дополнительные доски, балки).

Пространство под крышей

Обустройство жилой комнаты под самой кровлей возможно только при двускатной или многоскатной конструкциях. Если речь идет об односкатной или плоской крыше, то находиться под ней будет нереально.

Обработать внутреннее покрытие крыши можно короедом. Так материал дольше сохранит свою прочность.

Решили обустроить чердак? Позаботьтесь о внутреннем утеплении.

Внешнее покрытие

Угол наклона в градусах зависит и от типа материала, который используют для внешнего покрытия:

• шифер кладут под углом не менее 20 градусов: если меньше, то вода попадет в щели между единицами материала;
• металлочерепица – от 15, иначе ветер снесет покрытие;
• профнастил – не менее 10;
• битум – до 15. Чем больше угол, тем больше вероятность, что битум сползет вниз, особенно в жару;
• рулонный материал – до 25.

Расчет постоянных и динамических нагрузок

Определяясь с уклоном односкатной крыши, вначале рассчитывают нагрузки, которые могут на нее приходиться. Бывают они постоянными и динамическими. К постоянным относят массу кровельного покрытия, дымоходы, антенны, тарелки и так далее – так как они всегда являются неотъемлемой частью крыши.

К динамическим или переменным нагрузкам относят такие, которые возникают с некоторой периодичностью. К ним можно отнести: снег, град, присутствие человека со всеми ремонтными инструментами и материалами. К этому еще можно добавить ветер, который способен срывать односкатные крыши из-за парусности кровельного покрытия.

Нагрузки, вызванные снеговыми осадками

Если представить, что угол односкатной крыши будет равняться 30º, в зимнее время на каждый квадратный метр покрытия будет прикладываться усилие в 50 кг. Это все равно, что на каждом квадратном метре будет сидеть по одному человеку.

Если же сделать уклон более чем на 45º, то, скорее всего, на такой крыше снег попросту не сможет задержаться (многое, конечно, зависит от шероховатости кровельного материала). Но для регионов России, расположенных на средней полосе со снегопадами средней интенсивности, достаточно уклона односкатной кровли в 30-35 градусов.

Допустимый минимальный уклон навеса для самостоятельного схождения снега равняется 10º. Максимальный же уклон равен 60º – сооружать крышу с более крутым углом нецелесообразно.

Владельцы односкатных крыш с недостаточным уклоном нередко берутся за лопату. Спасти может лишь площадь покрытия, так как с ее уменьшением, снижается и шанс прогиба кровельного материала.

Ветровые нагрузки

Все обстоит иначе в ветреных районах – с большими углами односкатные крыши из профнастила сооружать – категорически запрещается. К примеру, односкатной крыше с уклоном в 45 градусов приходится сопротивляться силе ветра, превышающей в 5 раз ту, которая действует на скат в 11 градусов. Исходя из этого, имейте в виду, что односкатную крышу сооружать нужно таким образом, чтобы ее низкая часть располагалась к подветренной стороне.

Смешанные нагрузки

Не забудьте дополнительно рассчитать для односкатной крыши и такие показатели, как сочетание кратковременных факторов с негативными непрекращающимися нагрузками. Имеются в виду критические величины, которые могут воздействовать на систему стропил. Многие, как ни странно, довольно часто не учитывают этот фактор, руководствуясь тем, что если крыша выдержит снег, значит, выдержит и любое воздействие ветра.

А представьте, что нескольким людям придется в сильный снегопад под порывами ветра взобраться на крышу. Сможет ли она одновременно выдержать нескольких человек, снежные осадки и сильный ветер? В такие-то моменты и случаются разного рода неприятные происшествия.

Подбираем уклон ската кровли

Некоторые хозяева ошибочно считают, что уклон кровли для гибкой черепицы может быть абсолютно любым, а решение нужно принимать только с учетом собственных желаний. Однако в строительстве установлены жесткие рамки, определяющие минимальный уклон для гибкой черепицы, как, впрочем, и для всех других кровельных материалов.

Определяясь с конфигурацией крыши, стоит учитывать следующие условия:

1. Количество выпадающего зимой снега. Большое скопление снежных осадков на крыше с небольшим уклоном приводит к повышенной нагрузке на стропильные конструкции. Кровля должна быть тем круче, чем больше ожидаемое количество снега.
2. Направление и сила ветра. Увеличение крутизны скатов крыши приводит к усилению ее парусности. В местности, где часто наблюдаются шквальные ветры, такой эффект может привести к деформации кровли. В связи с этим, в таких регионах делают наименьший возможный уклон крыши.
3. Характеристики кровельного материала. Для каждого покрытия производители предусматривают рекомендованный угол наклона. В частности, предусмотренный уклон мягкой кровли начинается 11º.

О факторах, влияющих на расчет угла ската крыши

Крыши, как уже писалось на нашем сайте, имеют разную форму и количество скатов. Они бывают одно-, двух- и четырехскатными. Угол наклона крыши зависит от количества скатов на вашем доме.

Строительные работы по монтажу кровли могут приостановиться, если заранее не решить, из какого материала вы собираетесь делать финишное покрытие и какой угол наклона кровли

Необходимо помнить, что эти два понятия тесно переплетаются, поскольку  вид  предлагаемого кровельного материала  будет приниматься во внимание при расчете угла наклона любой скатной крыши

Остановимся на факторах, которые принимаются  во внимание, когда делают расчет угла наклона крыши. К примеру, выбирая угол наклона односкатной крыши в пределах 9-20 градусов, нужно будет учесть такие факторы, как

К примеру, выбирая угол наклона односкатной крыши в пределах 9-20 градусов, нужно будет учесть такие факторы, как

• материал финишного покрытия;
• существующие климатические условия;
• функциональное назначение постройки.

В случае, когда крыша будет иметь два и более ската, то во внимание будут приниматься не только вышеперечисленные факторы и район, в котором будет вестись  строительство дома. Нужно будет учесть, для каких целей устраивается чердачное помещение

Если оно предусмотрено не для жилья, а должно использоваться для хранения временно неиспользуемых вещей и предметов, то не стоит устраивать для этих целей большое помещение (речь идет о высоте потолка). Когда же хозяева планируют сделать из чердака жилое помещение в виде мансарды, то возникает необходимость в устройстве хорошей крыши со значительным уклоном.

В  тех регионах, где не редкость сильные ветра, делают минимальный уклон кровли.  Поэтому на нее  приходится не такое сильное воздействие ветра. Делать крыши без уклона также не рекомендуется. Такие покрытия можно устраивать в регионах с большим числом солнечных дней и маленькой вероятностью осадков.

Сопротивление ветру при высокой крыше значительно  больше, чем при низкой. Однако при очень маленьком уклоне существует вероятность, что ветер может сорвать финишное покрытие. Получается, что при сильно крутых кровлях существует такая же опасность, что и при кровлях совсем не имеющих наклона. Рекомендуется поэтому выбирать следующие наклоны кровель – при несильных ветрах он может иметь величину от 35 до 40 градусов, при сильных ветрах оптимальный угол ската крыши составляет 15-25 градусов.

Крыша с низким наклоном крыши

Принимая во внимание все вышеописанное, величина угла наклона крыши рассчитывается, ориентируясь на диапазон от 9 до 60 градусов. Проектировщики, как правило, производят соответствующие расчеты и обычно останавливаются на значениях, которые составляют от 20 градусов до 45

Чем привлекателен такой угол наклона крыши? Тем, что можно пользоваться любым кровельным материалом – металлочерепицей, профнастилом, шифером и т.д. Тем не менее, каждый материал для финишного покрытия отличается своими требованиями, которые учитываются при устройстве конструкции крыши.

1. Использование наплавляемых материалов наиболее подходит, когда кровля имеет уклон 0-25% . Когда уклон составляет 0-10%, то материал необходимо укладывать в три слоя. Если значение угла наклона находится в пределах 10-25%, можно обойтись одним слоем, но материал должен иметь посыпку.
2. Асбоцементными волнистыми листами (шифером) покрывают крыши, имеющие уклон кровли до 28%.
3. Черепица применяется, когда крыша имеет уклон не меньше 33%.
4. Стальное покрытие укладывают на кровле с углом наклона менее 29%.

Расход материала напрямую зависит от уклона крыши. Чем он больше, тем больше расход финишного материала. Как следствие, плоская крыша в этом отношении будет стоить дешевле, чем кровля, имеющая угол наклона в 45 градусов.

Если вам известна величина уклона крыши, то рассчитать количество необходимого материала не составляет труда. То же можно сказать и о высоте кровельной конструкции.

Остановимся на каждом конкретном виде кровельного покрытия.

Расчет угла наклона

Кроме минимального угла, есть такое понятие, как оптимальный угол наклона. При нем крыша подвергается минимальным возможным нагрузкам со стороны ветра, снега и т. д. Приведем примеры подобных оптимальных значений:

• В областях с частыми осадками в виде дождя и снега оптимально строить кровлю крутизной 45-60°, так как она быстрее избавляется от осадков, что минимизирует нагрузку на стропильную систему;
• Если крыша возводится в ветреном регионе, то хорошо будет разместить угол ее наклона в промежуток 9-20°. Она не будет играть роль паруса, ловя пролетающий ветер, но и не опрокинется его резкими порывами;
• В областях, где и ветер, и снег бывают регулярно, обращаются к средним значениям в 20-45°. Этот диапазон можно назвать универсальным для скатных конструкций.

Самостоятельное вычисление угла скатов сводится к несложному геометрическому процессу, в основе которого лежит треугольник. Его катеты – высота конька и половина ширины дома, гипотенуза – один из скатов. А угол между гипотенузой и катетом – искомая величина крутизны.

Угол кровли находится в прямой связи с высотой конька. Возможно два варианта расчета этих величин:

Известна высота крыши. Если возникает желание обустроить под кровлей просторную жилую комнату с приемлемой высотой потолка, то высота конька может быть определена заранее. Имея известные два катета, несложно узнать величину искомого угла.

Примем следующие обозначения:

• H – высота конька;
• L – ширина половины дома;
• α – искомый угол.

Находим тангенс нужного угла по формуле:

tg α = H / L

Величину угла по полученному значению узнаем из специализированной таблицы тангенсов.

Заранее определен угол наклона. При желании использовать определенный кровельный материал или в связи с погодными условиями в регионе уклон кровли может быть определен заранее. По его значению можно определить высоту конька дома и проверить – возможно ли создание под этой кровлей жилой комнаты. Для обустройства помещения высота конька должна быть не менее 2,5 м.

Оставляем условные обозначения из предыдущего примера и подставляем известные величины в следующее уравнение:

H = L * tg α

Таким образом, процесс вычисления угла наклона значительно проще и быстрее, чем анализ всех совокупностей для определения его оптимального значения для конкретного региона и здания.

Далее рассмотрим детально для односкатной крыши

В связи с тем, что односкатная крыша опирается на стены, имеющие разную высоту, то расчет заданного угла наклона производят, просто поднимая одну из стен дома.

Проводим вдоль стены перпендикуляр L сд (длина стены дома), берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную длину.

Для того, чтобы рассчитать длину стороны L bc, следует воспользоваться тригонометрической формулой.

Если длина стены дома L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Для разных материалов

Перед выбором кровельного материала стоит внимательно рассмотреть технические особенности покрытия. Это поможет принять оптимальное решение и выбрать наиболее надежный вариант. Существуют правила, которые определяют связь угла наклона кровли с применяемой кровельной конструкцией.

Шиферное покрытие или черепицу можно укладывать на кровлю с минимальным уклоном 22 градуса. На кровлях с меньшим уклоном в местах стыковки частей будет скапливаться и просачиваться внутрь влага. Если кровля имеет скаты с меньшим градусом, можно применять рубероид и прочие битумные материалы, которые монтируются цельным полотном.

Производители профилированного листа заявляют, что данный материал можно укладывать при минимально допустимых углах 12 градусов. При этом если угол ската является минимальным, то стыки между листами нужно обязательно проклеить герметиком.

Для металлической черепицы минимально возможный уклон ската составляет 14 градусов. При этом существуют правила обустройства перекрытий. Например, если угол более 45 градусов, то место монтажа подконьковой доски меняется. Также изменяется и способ монтажа самого конька. При небольших значениях величины между планкой конька и черепицей прикрепляется аэроролик. Он не допускает проникновения снега под кровлю.

Для кровли, покрытой ондулином, минимально возможный уклон – 6 градусов. Для мягкой черепицы оптимальный уклон поверхности составляет 11 градусов. Хотя для этого материала допустим и больший уклон. При этом обрешетка должна быть обязательно сплошной.

Большей универсальностью отличаются покрытия мембранного типа. ПВХ мембрана, ЭПДМ мембрана, ТПО мембрана – это современные материалы, подходящие для крыш любой формы. Универсальность материалов обуславливается отличными техническими характеристиками и продолжительным сроком службы.

С наклоном скатов часто связывают не только выбор материалов, но и выбор типа обрешетки. Если угол ската имеет небольшое значение, то монтируется сплошная обрешетка. Также при монтаже плоской кровли обязательно устройство системы водоотведения. Для любых вариантов кровли существуют нормативные параметры. Их следует иметь в виду, даже если выбран простейший плоский вариант.

Варианты

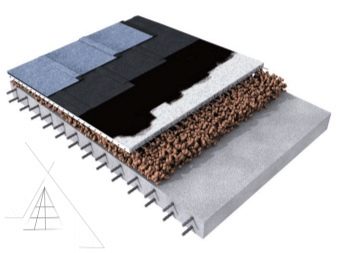

Если вы выбрали в качестве материалов разуклонки насыпные варианты (керамзит), то стоит учесть особенности данной схемы работ.

• Бетонное основание кровли будет лучше защищено, если на него уложить слой стеклоизола. Это хороший гидроизоляционный материал. Поверх гидроизоляции насыпается керамзит. На этом этапе необходимо создать уклон. Слой керамзита покрывается пленочным материалом, при этом, если этот слой не единый, пленка укладывается внахлест.
• Следующим этапом следует нанести стяжку, включающую песок и цемент. Стяжкой выравнивается слой насыпного материала. Далее формируется кровельный пирог с учетом существующего проекта.
• Разуклонка из профлиста 6 метров должна равняться 12 градусам. При этом, чтобы не тратиться на герметик, достаточно придерживаться рекомендуемых условий для нахлеста. Выбор уклона кровли из профлиста выгоден, прежде всего, с финансовой точки зрения. Это самый экономичный и простой способ устройства кровли.

Есть еще варианты материалов, которые максимально добавят комфортности не только строителю, но и владельцам, так как не создадут хлопот при эксплуатации. К таким материалам можно отнести продукцию «ТехноНиколь». Это крупнейший производитель кровельных материалов, признанных надежными и эффективными по всему миру.

Если традиционный способ устройства разуклонки насыпными материалами не подходит, можно рассмотреть современные методы.

Эти методы стоит рассмотреть, так как засыпные утеплители могут:

• сместиться, что грозит нарушением разуклонки;
• не обеспечить плавность перехода;
• не обеспечить точность работ при минусовых температурах.

Для обеспечения точности уклона можно рассмотреть готовые плиты утеплителя с имеющимся уклоном. Плиты могут включать минеральную вату или пенополистирол. Экономичным и надежным методом является применение полистирола. Процесс работы с плитами совпадает с этапами устройства теплоизоляции.

Плиты укладываются под:

• кровельное покрытие;
• слой гидроизоляции.

Для фиксации плит достаточно саморезов или клея.

Из положительных характеристик отмечается:

• уменьшенная нагрузка на основание;
• отсутствие мокрых работ дает возможность строить в минусовые температуры;
• возможность заблаговременного приобретения, так как нет необходимости в особенных условиях хранения.

В чем измеряется угол уклона крыши

  Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.

  В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

  Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

градусы	%		градусы	%		градусы	%
1°	1,75%	16°	28,68%	31°	60,09%
2°	3,50%	17°	30,58%	32°	62,48%
3°	5,24%	18°	32,50%	33°	64,93%
4°	7,00%	19°	34,43%	34°	67,45%
5°	8,75%	20°	36,39%	35°	70,01%
6°	10,51%	21°	38,38%	36°	72,65%
7°	12,28%	22°	40,40%	37°	75,35%
8°	14,05%	23°	42,45%	38°	78,13%
9°	15,84%	24°	44,52%	39°	80,98%
10°	17,64%	25°	46,64%	40°	83,90%
11°	19,44%	26°	48,78%	41°	86,92%
12°	21,25%	27°	50,95%	42°	90,04%
13°	23,09%	28°	53,18%	43°	93,25%
14°	24,94%	29°	55,42%	44°	96,58%
15°	26,80%	30°	57,73%	45°	100%

  Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Замер уклона крыши

  Измеряют угол уклона при помощи уклономера или же математическим способом.

  Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

  Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

• Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
• Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

  При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

i = Н : L

  Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

  Чтобы было понятней рассмотрим на примере:

Пусть будет:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Минимальный уклон для кровельных материалов (покрытий)

Вид кровли	Минимальный уклон крыши
в градусах	в %	в соотношении высоты ската к заложению
Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля)	0-3°	до 5%	до 1:20
Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля)	от	15
Фальцевая кровля	от 4°
Ондулин	5°		1:11
Волнистые асбоцементные листы (шифер)	9°	16	1:6
Керамическая черепица	11°		1:6
Битумная черепица	11°		1:5
Металлочерепица	14°
Цементно-песчанная черепица	34°	67%
Деревянная кровля	39°	80%	1:1.125
