Как правильно выставить уклон канализации на 1 метр снип

Разновидность труб

Для грамотно организованного отвода стоков трубы должны быть стойкими, долговечными и гладкими изнутри. Существует 2 основных материала для изготовления таких изделий: металл и пластик. Вторые делятся на 3 вида:

1. ПВХ – поливинилхлорид. Прочные и стойкие к ультрафиолету, но не выдерживают высокую температуру горячей воды и воздействие агрессивной среды. Применяются для внутренних и внешних канализаций.
2. ПЭТ – полиэтилен. Рабочая функциональность в пределах температур -40 +40 С°, не рекомендуется к использованию в системе слива горячей воды.
3. ПП – полипропилен. Способны прослужить 100 лет, обладают высокой стойкостью к перепадам температур и к жестким химикатам. Используются во внутренних системах сточных вод.

Чугунная система отводов стоков – это устаревший вариант. Несмотря на то, что она долговечная и прочная, полностью заменяется на пластиковую. Это происходит не из-за недостатков металла, а из-за преимуществ ПВХ.

Также пластиковые трубы делятся по плотности и твердости. От этого зависит на какой магистрали они будут использоваться:

1. SN-2. Изделия из легкого материала, используются на участках с минимальной нагрузкой. Установка которых производится неглубоко и не под транспортными дорогами.
2. SN-4. Имеют более плотный материал, могут прокладываться под дорогами с небольшой загруженностью.
3. SN-8. Наиболее плотные и тяжелые изделия, предназначаются для использования под автомагистралями и промышленными предприятиями.

ПВХ – поливинилхлорид трубы

Для чего необходимо знать правильный угол уклона канализационной трубы.

Это, конечно же, наивный вопрос. Просто для того, чтобы канализация работала, так сказать, «корректно», и хозяевам не приходилось ни  визуально, ни другими органами чувств ощущать, что эта система где-то дает сбои и не справляется со своей прямой задачей.

Так, может быть, просто всегда давать угол уклона побольше – тогда вода вместе со стоками гарантированно быстро будет уходить в коллектор или септик? Оказывается – нет, так можно только навредить.

Постараемся объяснить, почему.

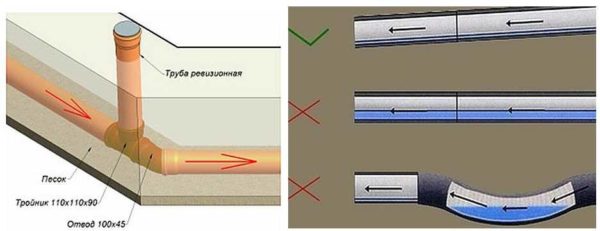

На рисунке ниже показаны три варианта. В первом – труба расположена без уклона, горизонтально. Во втором – задан оптимальный угол уклона. И в третьем – труба уложена безо всякой оглядки на правила – «лишь бы вода хорошо сливалась».

Четвёртый вариант – с отрицательным углом уклона, надо полагать, никто не додумается сделать.

Две недопустимых крайности – и правильный подход к организации уклона канализационной трубы.

Канализационные стоки, как знают все, это далеко не всегда просто вода. Чаще всего в ней, помимо полностью растворившихся веществ, взвешено немало твердых нерастворимых частиц и крупных включений, дисперсных капель (жир, моющие средства). Задача канализации – отвести все эти загрязнения в полном составе

И здесь очень важно свойство самоочистки трубы. Так, чтобы после смыва стоков (понятно, что в бытовых условиях стоки текут не постоянно, а, так сказать, порционно) труба внутри оставалась если и не совсем чистой, то по крайней мере – пустой

Итак, смотрим на схему.

• В первом случае в трубе образуется совершенно очевидный застой. Перемещение воды хоть и будет, но с минимальной скоростью. То есть у твердых включений есть полная возможность осесть на дно, у жировых капель – «закрепиться» на стенках трубы. Получается, что кинетической энергии потока воды недостаточно для того, чтобы увлечь за собой загрязнения. Они, осев на дне, становятся помехой для последующих сбросов. Результат – очень быстрое зарастание труб, образование пробок, с которыми бывает очень тяжело справиться.
• Второй вариант – труба смонтирована под правильным углом уклона, в ней благодаря этому поддерживается оптимальная скорость перемещения бытовых стоков. При таком подходе как раз и проявляются свойства самоочищения – вода захватывает и выносит основную массу твёрдых и взвешенных загрязнений.
• Третий вариант кажется парадоксальным – ну что может быть плохого в том, что уклон сделан большой, и скорость потока от этого возрастает? Ведь на коротких участках, например, от сифона раковины до проходящей снизу канализационной трубы так и делается – чуть ли не вертикально…

Да, на коротком участке это «работает». Но когда требуется переместить канализационные стоки на значительное расстояние, получается совсем иная картина. Вода на большой скорости устремляется вперед, к выходу из трубы. А более тяжеловесные нерастворимые включения начинают отставать от общей скорости потока. И в итоге – могут остаться на стенках трубы. У них частенько бывает немало времени, чтобы успеть присохнуть или иным способом закрепиться на стенке.

И, понятно, далее эти оставшиеся фрагменты становятся помехами при следующей «порции» стоков, при которой ситуация не просто повторяется, но постепенно усугубляется. И так далее – пока в полости трубы не образуется сначала сужение канала, а затем – и вовсе непроходимая пробка, требующая немедленного вмешательства для восстановления работоспособности канализации.

Теперь давайте пойдем по положениям Сводов Правил. Они в оригинале могут показаться несколько «суховатыми» для человека, не имеющего опыта чтения технической документации. Поэтому постараемся изложить основные положения, касающиеся, безусловно, только частного жилого строительства, в более доходчивом виде.

И начнем, естественно, «от истоков». То есть с тех точек, где, собственно, и начинается канализация – с сантехнических приборов. А затем – пойдем далее вплоть на наружных труб, ведущих в септик или в канализационный коллектор.

Основные параметры

Когда делается укладка канализационных труб своими руками в частном доме очень важно создать правильный их уклон, соблюдая все правила, производя их монтаж. Слишком маленький уклон приведет к слабому потоку внутри линии, что позволит откладываться тяжелым составляющим и в дальнейшем потребуется ремонт всех сетей

Правила правильной прокладки канализационного трубопровода заключаются в обеспечении достаточной скорости движения стоков. Этот показатель один из основных, и по нему определяется, как эффективно работает вся канализация.

Размер уклона трубы в зависимости от ее диаметра

Утверждение, что чем больше наклон трубы,  тем быстрее движется поток, и тем лучше работа всей системы, является ошибочным. При большом наклоне, действительно, вода будет уходить очень быстро, но в этом и заключается ошибка – при скоростном прохождении воды в линии значительно снижается самоочищение системы.

Кроме того, такой подход, приводит к шумной работе сточной системы, а за счет высокой скорости движения, в ней будет происходить усиленный износ внутренней поверхности.

Это приведет к преждевременной замене отдельных участков или придется сделать ремонт всей канализации.

Так как скорость движения стоков задается уклоном труб канализации, то существует еще один параметр, который выражается разницей по высоте в начале трубопровода (наивысшей точке) и его конце (нижней точке всей системы).

Наклон на 1 погонный метр канализационных труб в сантиметрах по высоте и есть тот параметр, который необходимо соблюдать при прокладке канализации. Придерживаться норм по этому значению придется, так как иначе потребуется демонтаж всей системы, а иногда и ремонт или переделка водопровода.

Нормативы

При укладке канализационных труб в частном доме необходимо соблюдать правила описанные в СНиП 2.04.01-85.

Оптимальные углы наклона канализационных труб согласно нормативам

С учетом диаметра трубопровода, прокладка канализации выполняется с определенным уклоном на каждый погонный метр.

Например:

• если используются линии диаметром 40-50 мм, уклон должен быть равен 3 см на погонный метр;
• для труб, диаметр которых равен 85-110 мм, оптимальным является 2-х сантиметровый уклон на погонный метр.

В некоторых случаях, параметры уклона выражаются в дробном числе, а не в сантиметрах на погонный метр. Для выше приведенного примера (3/100 и 2/100), информация по уклону при правильной прокладке канализационных труб в частном доме будет выглядеть так:

• для линий сечением 40-50 мм – уклон 0,03;
• для линий сечением 85-110 мм – уклон 0,02.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V – скорость прохождения сточных вод;
• H – наполняемость трубы (высота потока);
• D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
• показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав – 0,003;
• для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Табличные данные и расчет

Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.

Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.

Тип устройства	Диаметр и/или сечение, мм	Минимальный уклон, в долях	Допустимое наполнение, проценты от диаметра или сечения
Каналы для осадков, лотки, дождеприемники	Произвольные	0,001…0,006	70…75
Трубы отвода уличные, квартальные, выделенные	150 200	0,008 0,007	70…75
Присоединения от дождеприемников	Произвольный	0,02	70…75

Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.

Таблица 2. Разница в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки

Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.

Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле

V * √(h÷d) ≥ K

Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.

Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.

Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.

Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.

Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.

Для бытовых сантехнических приборов рекомендации даны в таблице 3.

Таблица 3. Необходимые уклоны и диаметры сливных труб в квартире, частном доме

Примечание: для систем «тропический душ», крупногабаритных ванн, домашних бассейнов, а также техники диаметр и уклон труб рассчитываются индивидуально или принимаются по рекомендациям производителя.

С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.

Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.

Диаметр трубы, мм	Длина участка, мм	Минимальный уклон	Средний уклон	Нормальный уклон
50	1000	25	30	35
110	1000	12	20	20
150	1000	7	8	10
200	1000	5	7	8

Для наглядности приводим эти значения в виде памятки

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.

При монтаже наружных сетей для частного дома применяются обычно трубы диаметром 110 мм, причем риск замерзания трубы требует обязательно увеличения ее диаметра, а также увеличения угла наклона на 10…15% для ускорения стока жидкости.

Последствия заиливания канализации

1. Остановка канализационного потока;
2. Засоры системы водоотведения;
3. Проникновение неприятных запахов в жилые помещения из-за срыва работы системы сифонов и гидрозатворов;
4. Затопление подвала дома с частичным разрушением фундамента при повреждении канализации;
5. Повреждение трубопровода;
6. Необходимость частой очистки трубной системы.

В квартире применяют вертикальную схему установки канализации. Трубы от ванной и унитаза под определённым углом соединяются со стояком. В доме тоже можно использовать такую схему, если ванна или раковина устанавливается на втором этаже или чердаке.

При прокладке внешней канализации копают траншею под углом, измеряя угол наклона.

Блиц-советы

Если вы решили проложить канализационную систему самостоятельно, то обязательно необходимо учитывать основные правила монтажа системы. Это будет способствовать правильному расположению труб, что приведет к хорошей работоспособности всего разветвления, а также длительному сроку эксплуатации.

Всегда следует пользоваться проверенными схемами и замерами, чтобы избежать многочисленных неприятностей, связанных с поломками всего трубопровода

Все формулы берутся из стандартов СНиПа.

Всегда стоит обращать внимание на материал, из которого была произведена труба. От этого зависит угол наклона.

Не стоит допускать поворотов в 90 градусов, если трубы прокладываются горизонтально

Для сложных поворотов лучше использовать 2 соединительных части.

Можно соединять вертикальные отрезки с горизонтальными под углом в 45 градусов.

Канализационная разводка на отдельных ее частях не должна нисколько меняться, так как это приводит к неприятным последствиям в виде вывода из строя всего трубопровода из-за появления гидравлических ударов.

Отдельные промежутки на магистрали, которые имеют маленькие расстояния, могут иметь больший уклон, чем указано в нормативах.

При имеющихся сомнениях в монтаже или расчетах не стоит ориентироваться на собственную интуицию. В данном случае лучше и намного проще воспользоваться услугами профессионалов, чем выполнить в итоге неправильную работу, которую придется переделывать. Мастера быстро справятся с такой задачей, так как имеют большой опыт работы в данном направлении.

Сети ливневой канализации виды и расчет системы

При возведении абсолютно любого объекта необходимо позаботиться не только о надежности фундамента и кровли, но и о качественном отводе дождевой или талой воды с участка. Для этого используется самотечная ливневая канализация, которая представляет собой сложную инженерную сеть, спроектированную с учетом всех важных параметров объекта. При этом глубина заложения ливневой канализации должна быть соблюдена согласно СНиП и ГОСТ. В противном случае работа коммуникации будет как минимум малоэффективной, а в худшем случае — нанесет вред окружающей среде.

Важно: система отвода дождевой воды с участка должна полностью соответствовать параметрам объекта:

• Общая площадь покрытий и площадок, с которых необходимо убрать дождевую или талую воду;
• Материал покрытия на площадках.

На этапе проектирования ливневой канализации необходимо соблюдать все нормы, прописанные в СанПиН

На этапе проектирования ливневой канализации необходимо соблюдать все нормы, прописанные в СанПиН 2.1.5.980-00, ГОСТ 3634-99 и СНиП 2.04.03-85. Только в этом случае утверждение строительства системы отведения воды с участка и её последующие сооружение будут проведены максимально быстро.

В контролирующие органы необходимо будет предоставить техническое задание, которое составляется в соответствии с ГОСТ 19.201-78. В нём прописывается подробная информация о предназначении коммуникации, крайних сроках её возведения, методах контроля над строительством и технических требованиях к готовой системе.

В дополнение к проектной документации стоит приложить и рабочие бумаги согласно ГОСТ 21.604-82 «Водоснабжение и канализация. Наружные сети», в которых будет предоставлена информация в виде чертежей фронтального и продольного профиля готовой коммуникации, план всей спроектированной сети с указанием её специфических участков и все ведомости, касающиеся объемов проведения монтажных работ. О том, что такое ливневая канализация и нормы её сооружения согласно ГОСТ и СНиП, читаем ниже.

Дополнительные рекомендации

В процессе проектирования и прокладки нужно обращать внимание еще на несколько моментов:

1. Естественная усадка. Грунт может утрамбоваться под действием внешних факторов, в результате чего меняется наклон.
2. На отдельных участках желательно поставить ревизионные люки с шагом 30-40 см на случай засорения при плохом оттоке. С это же целью специалисты соединяют трубы под углом не менее 120°.
3. Расчеты проводятся, начиная от выходящей точки канализации, но монтаж всегда происходит в обратном порядке – по направлению от сливного колодца.
4. Проект составляется так, чтобы длина линии была минимальной. Чем короче магистраль, тем меньше вероятность засорения или поломки.

Правильное расположение канализационных стоков позволяет избежать засорений и обеспечить длительный срок службы всех коммуникаций.

Оптимальный вариант расчетов – ориентировка на нормы СНиП и учет индивидуальных особенностей здания и расположения санузлов. По завершению монтажа до закапывания траншеи все элементы магистрали проверяются на герметичность и надежность оттока.

Каким должен быть уклон

Единицы измерения угла наклона

Прежде всего следует сказать, что значение уклоны канализации указывается не в градусах и даже не процентах, а в десятичных дробях. Это обычно вызывает сложности у начинающих мастеров.

На самом же деле оперировать этими единицами очень просто – дробь является не чем иным, как соотношением высоты перепада уровня к длине. К примеру, если значение указано 0,03 значит наклон составляет 3 см на один метр длины трубы.

Если перемножить общую длину трубы в метрах на данное значение, можно узнать общий перепад уровней системы. К примеру, длина равняется пяти метрам, при этом уклон трубы канализации должен составлять 0,07. Чтобы узнать перепад уровня от начала трубы и ее конца, необходимо выполнить такой расчет – 5х0,07=0,35м=35 см.

Схема заполнения канализационной трубы

От чего зависит наклон

Рассчитывая, какой должен быть уклон канализации, следует учитывать, что этот параметр зависит от нескольких факторов:

• диаметр – чем меньше это значение, тем больше должен быть угол наклона, так как от этого зависит уровень заполненности;
• материал, из которого выполнена канализация – от этого зависит сила трения стоков.

Прежде всего рассмотрим, как рассчитать уровень заполненности трубы.

Для этого нужно воспользоваться следующей формулой – Y = H/D, где:

• Y- уровень наполненности. При значении «0» труба полностью пустая, а при значении «1» она полностью заполнена;
• Н – параметр высоты уровня стоков в трубопроводе;
• D – диаметр трубопровода.

Для нормальной работы канализации принимают оптимальное значение «Y», которое равняется 0,5 для пластиковых труб или 0,6 для чугунных и пр. В этом случае стоки проходят по трубопроводу наиболее эффективно.

Оптимальный уклон трубопровода разного диаметра

Оптимальный наклон

Чтобы не рассчитывать самостоятельно угол уклона канализации, можно воспользоваться данными, которые имеются в СНиП 2.04.01085. Ниже приведем таблицу с основными параметрами:

Тип канализационной системы	Уклон
Внутренняя	В зависимости от диаметра трубопровода уклон должен быть следующим: трубы диаметром 40-50 мм, рекомендованные для выполнения отводов от умывальников, раковин, ванн и пр. – минимальный уклон канализационных труб в этом случае составляет 2,5 см, а рекомендованный – 3 см; диаметром 85-100 мм (отвод от унитаза) – минимальный уклон составляет 1,2 см, а рекомендованный – 2 см. Что касается максимального уклона, то он не должен превышать 15 см на метр. Надо сказать, что при выполнении отводов от раковин и умывальников допускаются участки с вертикальным расположением трубопровода, единственное, их протяжность не должна превышать полутора метров.
Наружная	При монтаже канализации в своих домах также необходимо обеспечить правильный уклон наружной канализации, который в зависимости от диаметра труб должен быть следующим: при диаметре 150 мм – рекомендуемое значение составляет 8 мм на метр. Если невозможно обеспечить такой уклон, можно данное значение понизить до 7 мм на метр; при диаметре 200 мм – рекомендуемое значение составляет 7 мм, а минимальное – 5 мм.

При выборе уклона также следует учитывать и особенности сантехнического прибора. К примеру, при подключении раковины угол уклона можно увеличить, так как в составе стоков не будет твердых фракций.

Тройник с косым разветвлением

Таблица расчета для труб разного диаметра

Прибор	Уклон	Расстояние между сливом и сифоном, см	Диаметр, мм
Ванна	1/30	100-130	40
Душ	1/48	150-170	40
Унитаз	1/20	до 600	100
Раковина	1/12	0-80	40
Биде	1/20	70-100	30-40
Мойка	1/36	130-150	30-40
Ванна, мойка, душ (слив комбинированный)	1/48	170-230	50
Центральный стояк			100
Отводы от этого стояка			65-75

Возьмем для примера установку и отвод канализационной трубы от унитаза. Тут лучше всего использовать трубу с диаметром 100.

Как вы можете видеть в таблице, уклон по СНиП равен 1/20, это значит 1 метр разделить на 20, итого 5 сантиметров на каждый погонный метр трубы.

Таким путем вы можете вычислить необходимый уклон для совершенно любых сантехнических приборов.

Обратите внимание, что при монтаже канализации стоит учитывать, от чего вы ее ведете. Для мойки например не рекомендовано использовать трубы диаметром, больше чем 50 миллиметров, а для унитаза – максимум 100 миллиметров

Ливневая канализация зданий и ее уклон

Ливневая канализация, или ливневка, служит для сбора и отвода воды, выпадающей в виде атмосферных осадков. Ливневка призвана защитить здание от неприятных последствий – размыва основания фундамента, затопления подвала, заводнения прилегающей территории, заболачивания почвы.

Системы ливневой и бытовой канализации функционируют раздельно, по нормам СНиП объединение в общую сеть запрещено. В ливневой канализации закрытого типа стекающие на землю потоки воды попадают через дождеприемники в сеть подземных трубопроводов, откуда сбрасываются в централизованную канализационную сеть или близлежащие водоемы.

Ливневка заполняется крайне неравномерно, в периоды пиковой нагрузки количество стоков резко возрастает.

Правила прокладки ливневки

Трубы соединяются как по прямой, так и под углом. Если участок имеет уклон в сторону, противоположную сбросу, для компенсации перепада уровня земли используют фитинги-угольники 90°.

Компенсация перепада высот фитингами

Для трубопроводов ливневой канализации диаметром не более 250 мм максимальный уровень наполнения составляет 0.6.

Минимальная скорость движения стоков для ливневки с периодом однократного превышения расчетной интенсивности дождя 0.33 года – 0.6 м/с. Максимальная скорость для труб из металла, полимеров или стеклокомпозитных материалов составляет 10 м/с, для труб из бетона, железобетона или хризотилцемента – 7 м/с.

Как выдержать требуемый уклон

Определиться с углом уклона канализации недостаточно. Его еще при прокладке надо выдержать. Самый удобный вариант — наличие специального уровня с угломером. Если профессионального оборудования нет, придется хитрить.

Строительный уровень с угломером

Есть способы контролировать угол канализационной трубы при помощи обычного уровня:

• Нарисовав на стене линию с желаемым уклоном, прикладываете к ней строительный уровень, делаете на пластике отметку в том месте, где находится край пузырька. При выставлении труб располагаете их так, чтобы пузырек оказался в нужном положении.
• Если взять метровый уровень, можно с одной стороны прикрепить подкладку требуемой ширины. На котортких участках такой способ не работает, но протяженный трубопровод выставлять удобно.

Внутренняя канализация

При прокладке трубопровода надо выдерживать заданный уклон, не допустить прогибов и провисаний. Кстати, при укладке отводных труб от разных сантехнических приборов требуется выдерживать разные уклоны (смотрите фото ниже).

Уклон отводных труб от разных сантехнических приборов

При прокладке внутреннего трубопровода можно начертить требуемые уклоны на стене, по ним выставить трубы. На уровень пола ориентироваться не стоит, лучше отбить горизонтальную линию. Проще это сделать при наличии нивелира, если его нет, можно пользоваться пузырьковым уровнем. После этого, высчитав требуемый перепад (описано выше), «задираете» дальний конец. Еще раз проверяете точность расчетов и нанесенных линий. После можно приступать к монтажу.

Пример разводки внутренней канализации

В ванных и туалетах обычно выкладывают требуемый уровень при помощи густого песко-цементного раствора. Все равно потом труба отделывается — ставится короб из гипсокартона, на который затем наклеивается плитка. Более современный вариант — укладывать трубы в штробу доступен не всем — в панельных домах нет такой толщины стен. При прокладке канализационных труб от кухни чаще пользуются подставками и клиньями. После уложенный с требуемым уклоном трубопровод фиксируется к стенам при помощи специальных держателей. Их устанавливают с шагом не более 40 см.

Наружная канализация

Канализация на участке укладывается в траншеи. Прокладывая трассу, старайтесь ее сделать как можно более прямой. Любые повороты — потенциальное место образования засора. Если без поворотов обойтись никак не получится, рядом с ним установите тройник, выведите трубу чуть выше уровня грунта и заглушите ее герметичной крышкой. Это будет верное решение — сможете быстро и без проблем прочищать пробки.

При прокладке внешней канализации копают траншею с ровным дном. Глубина траншеи — на 20 см больше необходимой — это место под песчаную подушку. При небольшой протяженности и малом перепаде дно можно так и оставить — ровным. Если перепад большой, придется формировать уклон. На этом этапе слишком выдерживать наклон нет необходимости — делаете приблизительно. Затем дно выравнивают, убирают все камни, корни, сравнивают ямы, уплотняют. Должно быть ровное плотное основание.

Основные моменты, которые надо помнить

На выровненное дно насыпают песка. Его надо сыпать слоями по 5 см, разравнивать по уровню, уплотнять (проливать большим количеством воды). Послойно уложив 4 слоя, получаем подушку в 20 см. В песок укладывают трубы, формируя заданный уклон. Уклон можно проверять длинным строительным уровнем (1,5-2 метра или больше). Если такого нет, можно к длинной ровной рейке (брусу) примотать посередине скотчем пузырьковый уровень. Так можно добиться минимальной погрешности.

После того как труба уложена и проверен ее уклон, ее засыпают песком. Он должен закрывать ее практически на половину. Песок аккуратно выравнивают и проливают. После этого труба на 1/3 засыпана плотным песком (можно чтобы уровень был больше). Дальше можно засыпать грунтом.

Что такое угол наклона трубопровода

Уклон трубопровода необходим, чтобы стоки самотеком уходили к колодцу и не задерживались на стенках

Монтаж автономной канализации начинается с предварительных расчетов протяженности магистрали, диаметра труб и их уклона. От этого будет зависеть скорость течения воды внутри и направление движения

Особенно важно соблюдать правила, если канализация планируется самотечная. Гравитационные силы будут направлять нечистоты естественным способом к месту их хранения

Угол наклона канализационной трубы в частном доме зависит от таких показателей:

• Диаметр труб. Чем он больше, тем наклон меньше.
• Материал, из которого изготовлены трубы. Гладкая внутренняя поверхность способствует быстрому прохождению воды и мусора по канализации. Чугун, асбестоцемент и некоторые виды синтетических материалов имеют шероховатую поверхность, на которую со временем налипает большой слой ила. Это снижает производительность трубы. Даже при большом диаметре пропускная способность снижается, и в доме возникает затопление, если вовремя не принять меры для прочистки. Чистить забитую трубу придется регулярно, а это неудобства, затраты на химические средства и вызов сантехника.
• Схема размещения системы канализационных труб в доме. Меньший диаметр для стоков в ванной, душевой и на кухне предполагает больший наклон трубы.

Помимо угла наклона для корректной работы системы водоотвода важно отсутствие острых и прямых углов в соединении частей труб и на поворотах. При несоблюдении правил возможны следующие проблемы:

При несоблюдении правил возможны следующие проблемы:

• заиливание трубы и прекращение работы канализации, что влечет за собой повышение уровня воды в унитазе, раковине и возникновение проблемного стока в ванной;
• появление неприятного запаха в квартире из-за плохой работы сифонов;
• прорыв трубы и затопление подвального помещения.

Монтаж внешнего оттока при условии промерзания

Наружный канализационный трубопровод подвержен воздействию температур. В нормативных документах СНиПа указаны особенности укладки, зависимые от регионального расположения и значений промерзания почвы. Когда точных значений нет, то нужно руководствоваться понятием глубины промерзания и размещать трубы на 30-50 см выше. Но, окончательное значение определяют при условии минимальной погруженности трубопровода оттоков на 70 см.

Также обязательно учесть, что под бетонными площадками и местами движения автотранспорта этот показатель будет больше – 0,9-1 м. Но, такие значения только приблизительны – при расчете длинных магистралей канализационного трубопровода учитывают состав грунта и материал, из которого изготовлены трубы. Наибольшая степень промерзания, вне зависимости от региона у крупного песчаника.

Что получаем в итоге?

Проложенный таким образом канализационный трубопровод сохраняет уклон, это гарантирует, что весь сток протечет по трубе и попадет в септик.

Источники

• https://stroy-okey.ru/house/vodoprovod/uklon-kanalizacionnoj-truby-po-snip-tablicy-pamyatka-i-pravila-rascheta/
• https://vseotrube.ru/kanalizatsiya/uklon-v-chastnom-dome-i-kvartire
• https://truby-moskva.ru/kak-rasschitat-uklon-kanalizatsionnoj-truby.html
• http://okanalizacii.ru/sistemy/uklon-kanalizacii-na-1-metr.html
• https://kanalizaciyadoma.com/montazh/uklon-kanalizatsii-v-chastnom-dome-kakoy-dolzhen-byt.html
• https://poweredhouse.ru/uklon-kanalizacionnoj-truby-dlya-vnutrennej-i-naruzhnoj-kanalizacii/
• https://glav-dacha.ru/uklon-kanalizacionnoy-truby/
