Укладка ламината на теплые полы — как правильно сделать

Самостоятельная установка электрического теплого пола

Данная инструкция подойдет тем, кто хочет самостоятельно установить электрический теплый пол. Есть несколько способов для этого.

• Во-первых, вы можете смонтировать свой пол в стяжку, а потом укладываете сверху плитку.
• Второй вариант — когда «теплопол» кладут на стяжку под керамическую плитку.
• Третий способ — электропол укладывают прямо под напольное покрытие. Нужно подготовить основание для пола, после чего на ровную очищенную поверхность положить гидроизоляционный слой.

Подготовка

Удалите весь строительный мусор и пыль, чтобы поверхность пола была чистой и без трещин. Затем пройдитесь по бетону грунтовкой для увеличения адгезии поверхностей.

Разметьте места, где не требуется нагревать пол, например под сантехникой, ванной, мебелью.

Укладка нагревательных матов

На стенке закрепляется демпферная ленточка для компенсации расширения пола при нагреве. Нужно провести утепление основы пола, чтобы тепло шло вверх. В качестве утеплителя подходит пенофол (при создании дополнительного источника отопления), пенополистирол или минеральная вата. На него монтируется армирующая сетка, но можно не применять её, добавив пластификатор с микрофиброй в раствор. Затем монтируется система теплого пола.

Нагревательные элементы укладываются на пол вместе с сеткой, таким образом, чтобы не накладываться друг на друга и не пересекаться. Чтобы подогнать форму теплого пола под помещение, можно отрезать сетку в нужных местах, не затрагивая кабеля. В помещениях с повышенной влажностью сетку заземляют к регулятору.

Подключение

В бетоне делается канавка 20×20 сантиметров, и по ней концы нагревательных элементов выводятся к распаечной коробке.

Обратите внимание! Когда вы делаете электропол своими руками, не забывайте проверять сопротивление проводов нагревательного мата и датчика температуры, они должны соответствовать заявленным в инструкции. Также занесите места расположения проводов на схему, которая пригодится вам во время следующего ремонта

Для контроля температуры, в канавку опускается гофрированная труба, в которой находится датчик температуры. Он должен находиться в конце трубки, а также закрыт заглушкой. Уложите его и заполните канавку клеем для плитки. С противоположной стороны будет выходить соединительный провод, который ведет в распаечную коробку.

Радиус изгиба трубы у стены не должен превышать 5 см.! Зачистите концы проводов и закрепите их к термостату. После подключения сделайте пробный кратковременный запуск.

Стяжка

Затем делается заливка электрических матов раствором, толщиной 8-10 миллиметров. Как только она полностью высохнет, работу электропола проверяют ещё раз. Теперь можно стелить обычное напольное покрытие, или же сразу приклеить плитку.

Чтобы уяснить важные детали, рекомендуем посмотреть видео по укладке пола от профессионалов:

Монтаж своими руками

Перед тем, как положить теплый пол под ламинат, необходимо определиться с вариантом его укладки. Она может происходить следующим образом:

1. По лагам. Для этого удобно использовать специальные модули из ДСП, в заводских условиях укомплектованные бороздками со специальными каналами, термораспределяющими пластинами из металла и всеми необходимыми крепежами. Их только нужно собрать в соответствии с инструкцией. Но стоит такой комплект очень дорого.
2. На рейках. Для этого применяют строганную доску, влагостойкую фанеру или ДСП толщиной 21-28 мм. Расстояние между рейками обычно равняется их ширине, а ширина соответствует расстоянию между трубами в контуре.

Подготовка основания

При укладке системы «водяного теплого пола» на деревянное основание монтаж необходимо производить после проведения комплекса подготовительных работ, к которым относятся:

1. «Вскрытие» старого покрытия и расположенной под ним основы. При этом удаляются старые гидро- и теплоизоляционные материалы, а само основание очищается от следов грязи, грибка и плесени.
2. Визуальная оценка общего состояния основания. Его нужно осмотреть на предмет выявления различных повреждений. На этом этапе следует демонтировать участки балок, пришедших в негодность, заменив их новыми вставками. При обнаружении сильных перекосов и завалов поверхности ее необходимо выровнять при помощи металлических уголков, специальных накладок и других фиксирующих элементов.
3. Обработка деревянного основания антисептическими препаратами. Это позволит избежать дальнейшего гниения и разрушения этого материала.

Последним этапом подготовки основания является его очистка от пыли и строительного мусора. Подробную инструкцию по подготовке теплого пола под ламинат можно найти на видео, представленного в интернете.

Изготовление каркаса

При укладке теплого водяного пола на несущую деревянную конструкцию с шагом балок до 60 см, работы могут производиться непосредственно по этому основанию. Для этого в нижней части балок закрепляются черепные бруски, выступающие в качестве опор. По ним набиваются доски чернового пола.

Настелить черновой пол можно и без черепных брусков. При этом доски фиксируются прямо в несущие балки с подвальной или подпольной стороны. Пространство между опорными лагами заполняется пароизоляционным материалом, на который укладывается слой теплоизоляции толщиной 15-20 см из минваты, пенополистирола или пеноплекса.

Расстояние между первичным полом и теплоизоляционным слоем должно составлять не менее 8-10 см. Для дополнительной вентиляции в «черновом основании» у стены желательно оставить небольшой незашитый участок.

При изготовлении каркаса для полов с шагом балок более 60 см черепные бруски следует крепить на большей высоте, так как черновой пол в этом случае будет крепиться на ДСП или фанеру, прибитую к опорным балкам.

После утеплителя необходимо прикрепить слой пароизоляции. Более подробно узнать, как производится укладка теплого пола под ламинат можно на видео.

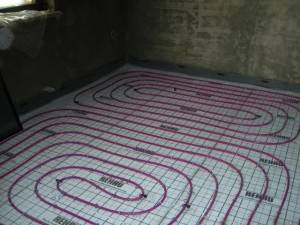

Укладка труб

Для монтажа теплых полов на водяной основе используются трубы из полипропилена и металлопласта. Их раскладка может производиться двумя способами:

• по спирали;
• змейкой.

Первый способ является более предпочтительным, так как в этом случае происходит чередование «холодного» и «теплого» контуров.

В домашних условиях легче и удобнее уложить трубы «змейкой». Раскладывать их следует с шагом не более 30 см. Около стен шаг может быть минимальным: 10-15 см. Это позволит избежать потерь тепла в местах сопряжений.

Подключение

Подключение теплых полов к отопительной системе может осуществляться различными методами. Самыми распространенными являются:

• Смесительные узлы;
• Система коллекторов.

После этого производится процедура опрессовки, основной целью которой является выявление протечек и неисправностей в трубопроводе. Эту операцию обязательно необходимо провести до укладки напольного покрытия!

Для «подстраховки» пробный пуск лучше производить совместно со специалистами. Дополнительную информацию о подключении теплых полов под ламинат своими руками можно почерпнуть из видео.

Подложка

После того, как техническая часть конструкции пройдет проверку под повышенным давлением, поверх труб укладывается подложка, функцию которой могут выполнять следующие материалы:

• Пробка;
• Вспененный полиэтилен с фольгированным покрытием;
• Фольгированный полистирол;
• Экструдированный полипропилен.

Перечисленные материалы имеют разную стоимость. К примеру, самой дорогой является подложка из фольгированного полистирола. Но и теплоизолирующие характеристики у нее также самые высокие.

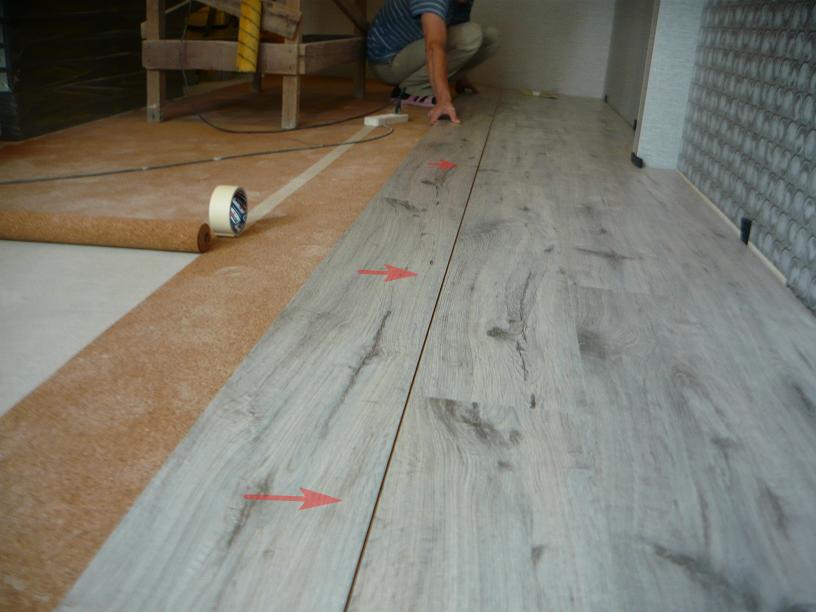

Укладываем правильно ламинат для теплого пола (водяного)

Итак, как вы уже знаете, ламинат для теплого пола водяного – это надежно и безопасно. В данном случае, одним из достоинств водяного пола является то, что прогрев основания, например, бетонной стяжки, осуществляется равномерно, что приводит к увеличению срока службы ламината. Давайте разберемся в основных моментах сочетания теплого водяного пола и ламината в зависимости от типа пола.

Сразу отметим, что для того, чтобы был обеспечен необходимый уровень влажности стяжки после того, как водяной теплый пол уложен, достаточно простого включения системы. Благодаря этому бетон будет прекрасно просушен и прогрет, нужно лишь только не забывать о постепенном повышении температурного режима. Прежде, чем начать укладывать ламинат, убедитесь, что основание находится в соответствии с теми условиям, которые указаны производителем в рекомендациях к данному напольному покрытию.

Монтаж теплого пола  Цементно-песчаную стяжку

Для того, чтобы в данном случае осуществить монтаж теплых полов своими руками, необходимо:

— На пол, который уже выровнен в горизонт (т.е. имеет перепады не больше трех сантиметров) нужно уложить пенополистирол (его толщина от 2,5 до 10 см).

— Следующим слоем будет либо полиэтилен, либо фольгированный пенофол (второй вариант предпочтительнее).

— Поверх нужно уложить армирующую сетку, ячейки должны быть не больше 1,5 см. Толщина — 2-4 мм.

— Поверх необходимо уложить трубу (сшитый полиэтилен, армированный алюминием полипропилен или металлопластик) и зафиксировать к сетке при помощи пластиковых хомутов.

— Также необходимо проложить демпферную ленту по всему периметру комнаты. Для ленты подойдет любой упрогий материал.

— Затем нужно залить пол песчано-цементной стяжкой с мелким отсевом. Что касается толщины – не больше чем 5-7 см. Между поверхностью пола и трубой (учитывая толщину ламината) не должно быть больше 3-х сантиметров.

— Для того, чтобы пол набрал прочность, понадобится три-четыре недели.

— После укладывается подложка.

— Прежде чем начать укладку ламината на теплый пол, необходимо прогреть его до рабочей температуры. Так же как и в случае со стандартной укладкой ламината, по краям должны оставаться просветы (от края доски до стены), ширина такого просвета – не меньше чем 6-8мм. Чтобы это осуществить, можно воспользоваться распорками.

Монтаж теплого пола на сухую стяжку

Сразу хотелось бы отметить, что теплые водяные полы под ламинат, при сухой стяжке – идея неэффективная по части расхода тепла.

Единственный внушительный плюс подобного варианта – монтаж осуществляется намного быстрее, так как нет необходимости ждать, пока бетон станет прочным.

Так как же сочетают сухую стяжку, водяные теплые полы и ламинат? Происходит это так:
— Для начала осуществляется укладка гидроизоляции на пол

— После пол засыпают сыпучими материалами (это может быть керамзитный отсев либо обычный сухой песок).

— По горизонту нужно выставить профили-маяки, с их помощью можно выровнять полы под ламинат, используя правило или просто прямую рейку.

— Далее необходимо выложить профилированные алюминиевые теплораспределительные пластины под трубы теплых полов. Труба будет укладываться в углубления пластин.

— Следующий этап – уложить ленту из пористых материалов по периметру комнаты.

— Пол необходимо перекрыть, для этого можно использовать два слоя гипсокартона (как вариант, фанера или ОСП), главное – необходим обязательный перехлест швов. Слои скрепляются саморезами по швам с шагом 5 см для ГКЛ и 15 см для фанеры и ОСП.

— Все остальное – точно так же, как в случае с цементно-песчаной стяжкой. Пол нужно прогреть, уложить подложку, а далее и сам ламинат.

Инфракрасный обогрев

На деревянный пол можно укладывать систему инфракрасного обогрева в виде термоплёнки. Её используют для локального обогрева помещения. Под стационарную мебель и бытовые приборы располагать её не рекомендуют. Обогрев происходит за счёт инфракрасного излучения. Оно исходит от карбонового элемента, который полосами нанесён на внутренней поверхности плёнки.

Проводник располагается по краям обогревателя. Он представлен медной шиной и полосой, выполненной из серебра. Плёнка производится в рулоне. Его раскатывают по поверхности пола в виде лент. При необходимости ленту можно разрезать по пунктирной линии. Нарушать целостность карбонового слоя не рекомендуют.

• Для термоплёнки требуется ровная поверхность. Если пол в удовлетворительном состоянии, то на него укладывают утеплитель и фольгированный слой. В противном случае основание выравнивают фанерой или ДВП.
• На систему «тёплый пол под ламинат» на деревянный пол укладывают утеплитель и слой фольги с лавсановой тканью. Она выполняет функции отражателя, направляет тепло вверх к напольному покрытию. Фольгу укрепляют скотчем.
• Следующим слоем идёт термоплёнка. Ленты располагают с шагом в 1 см. Соединяют их скотчем.
• После укладки нагревательных элементов проводят их подключение к терморегулятору. Соединение параллельное. Используют клеммы «крокодил» или «краб».
• На поверхность пола устанавливают термодатчик. Его располагают в гофрированной трубке, для которой предусматривают нишу. Датчик подключают к терморегулятору.
• Проводят тестирование системы.

На термоплёнку разрешается сразу укладывать ламинат. Дополнительных подложек не используют. Достаточно утеплителя, на котором расположена термоплёнка. Он выполняет функцию подложки для напольного покрытия. Ламинирование проводят по традиционным правилам.

Не все нагревательные элементы системы напольного обогрева можно уложить на деревянное основание. Монтаж водяной и кабельной магистрали требует много времени и кропотливого труда. Маты и карбоновые стержни для деревянного пола не подходят.

Термоплёнку можно использовать для любого основания. При ламинировании пола используют листы фанеры и подложку. На инфракрасную плёнку облицовку укладывают без дополнительных изоляционных уровней.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Рекомендации по монтажу различных систем теплого пола с ламинатом

Для поддержания заданной температуры в помещении, плавной ее регулировки и экономии электроэнергии или котельного топлива целесообразно в таких системах использования электронных регуляторов температуры. Они обеспечат также зонирование нагрева встроенными в пол термодатчиками.

Наибольшей популярностью пользуются программируемые регуляторы, способные соблюдать суточный, недельный режим нагрева.

А теперь пришло время развеять мифы торговцев радиаторами о вреде теплого пола:

Степень электромагнитного излучения электрического пола не превышает излучение любого домашнего электроприбора

обратите внимание на домашних любимцев, котикам и собакам он очень нравится;

Говорят, что он собирает пыл, ее не больше и не меньше, просто нужно мыть полы;

Дорогое удовольствие, но монтаж традиционного отопления с радиаторами, запорной арматурой, выглядывающими трубами стоит не меньше;

Чтобы его починить надо разобрать весь пол. но современные технологии гарантируют надежную его эксплуатацию не менее 10 лет, к тому времени и ламинат пора менять.

Преимущества теплых полов

За время своего развития системы подогрева полов стали очень популярными и с каждым годом желающих их установить становится все больше. Да и с ассортиментом, который предлагают производители, проблем не возникает. Можно подобрать систему отопления, ориентируясь на свои предпочтения и финансовые возможности. К основным преимуществам теплых полов относят:

• возможность использования в качестве основного отопления или дополнительного обогрева некоторых комнат;
• равномерный прогрев способствует исключению сквозняков, наносящих вред здоровью;
• прогрев воздуха на высоту до 2,5 м обеспечивает комфортные условия проживающим. Кроме того, обеспечение ног теплом является отличной профилактикой простудных заболеваний;

Подогрев пола с помощью инфракрасных элементов.

• скорость нагрева – помещения прогреваются гораздо быстрее, в отличие от других систем отопления. Это свойство позволяет отключать обогрев, когда в доме никого нет, а по возвращении не придется долго ждать, пока помещение прогреется;
• использование современных технологий позволяет эффективно расходовать энергию, в результате чего существенно экономятся средства;
• экологичность системы – ее использование в жилых помещениях не приводит к иссушению воздуха;
• установка системы не занимает много пространства, отсутствие радиаторов отопления позволяет оптимально использовать жилую площадь;
• возможность использования не только для жилых помещений, но и для обогрева оранжерей, теплиц, ферм и других объектов;
• универсальность использования – возможность укладки теплого пола под ламинат, линолеум, ковролин, а также паркет, дерево, плитку и бетон;
• быстрый и легкий монтаж, длительный срок эксплуатации;
• простое управление, высокая точность поддержания климата, возможность самостоятельно выбирать температурный режим.

Полы с подогревом отлично зарекомендовали себя в небольших квартирах и загородных коттеджах, имеющих центральное отопление и энергоснабжение. Выбор системы обогрева зависит от условий монтажа и эксплуатации, а также вида финишного отделочного покрытия. Учитывая простоту укладки, обустроить теплый пол самостоятельно может каждый желающий.


Теплый пол поможет сделать дом или квартиру более уютной и теплой.

Монтаж труб на бетонный пол

Если Вы решили сделать водяной теплый пол под ламинат сами, то должны знать порядок действий. Ламинат можно класть как на бетонную поверхность, так и на деревянную. Разберем технологию укладки труб водяного теплого пола на бетонную основу.

1. Работу следует выполнять до того, как установите двери и закончите штукатурить стены.
2. Нужно убедиться, позволяет ли высота дверей в жилом помещении установить теплый пол, так как его высота минимум 14 см (высота дверного проема приблизительно 220 см). Не помешает и подсчитать при помощи калькулятора в интернете теплопотерю дома – они не должны быть выше 100 Вт /м2.
3. Необходимо в стене проделать нишу и установить коллекторный шкаф выше пола, там, где нет проводов. Если будет автоматика, то нужно сделать выемки для электропроводки и подвести магистральный трубопровод подачей обратки. Можно использовать более легкий вариант: установить на стену, ближе к центру дома, коллекторный шкаф и подвести к нему трубы. Если есть проект, то действуйте согласно ему.
4. Подготовьте черновую поверхность во избежание воздушных карманов и пробок: уберите мусор, замажьте трещины, выровняйте пол, убрав перепады (норма – 5 мм). Если это не сделать, то возрастет гидравлическое сопротивление в конкуре.
5. Гидроизоляционная полиэтиленовая пленка, положенная на поверхность, хорошо защищает от увлажнения.
6. По периметру стен на уровне пола установите демпферную ленту шириной от 6 до 12 мм. Эта полиэтиленовая лента помогает компенсировать расширение стяжки от тепла.
7. Уложите утеплитель (пенополистирол, его плотность – 30 и более кг на кубический метр площади поверхности) толщиной от 5 до 10 см.
8. Положите на пол сетку мак, полистирол или специальную ленту.
9. Укладывайте трубы без стыков в диаметре от 16 до 20 мм «змейкой» в узких проходах, «улиткой» — в прямоугольных комнатах. Способ «улитка» имеет ряд преимуществ: меньше трубу нужно гнуть, на 90 градусов, гидравлических потерь почти нет, тепло равномерно распределяется. «Змейку» нужно начинать укладывать от холодной стены к теплой, шаги 100-300 мм. Трубы кладут в 150 мм и более от стен. Если труба диаметром 16 мм, то длина петли – до 100 м, если 20 мм, то 120 м. При укладке «улиткой» зрительно разделите поверхность на основную и краевую зону. Шаг по краям пола будет чаще (10 см), так как там могут быть холодные стены, в остальной части – шаг 20 см. Если помещение большое, то используйте 2 петли труб.
10. В коллекторный шкаф установите коллекторный блок и узел смешения теплого пола. Подключайте к выходам коллектора трубу евро конусами, не путая подачу с обраткой.
11. Сфотографируйте поверхность пола с уложенными трубами, чтобы стяжками их потом не нарушить.
12. Опрессовку системы делаем в таком порядке: сначала перекроем шаровые краны перед смесительным узлом, затем насосом устанавливаем давление, достаточно 6 атмосфер, и проверяем, все ли исправно работает.
13. Цементная стяжка (цементно-песчаный раствор или полусухая смесь) заливается под давлением в 6 бар. Она должна быть не выше 4,5 см от верха трубы. Через 3 дня устанавливается рабочее значение давления, и только через 20-28 дней подаем тепло в трубы.
14. После того, как стяжка застынет, настраиваем расходомеры (температура должна быть одинаковой на всех трубах обратки) и устанавливаем необходимые параметры на насосно-смесительном узле.
15. Если есть автоматика, то устанавливаем приводы, термостат и контроллеры.
16. На залитый водяной теплый пол укладываем подложку и ламинат.

Минусы пленочного пола под ламинат

Основные недостатки такого пола:

• Увеличивается потребление электричества;
• Возрастает нагрузка на проводку;
• Опасность замыкания;
• Система неэффективна при частых отключениях электричества;
• Необходим тщательный расчет расположения полос при установке мебели, при перестановках необходим демонтаж.

С точки зрения потребления электроэнергии легко произвести расчеты, представленные в виде таблицы:

Расчет стоимости отопления ИК – пола для квартиры
Площадь жилья, м2	78
Площадь покрытия плёнкой, м2	51
Потребляемые мощности Вт/ч	200
Коэффициент использования (автоматическое отключение системы при достижении нужно температуры)	0.6
Расход электричества на квартиру в час, кВт/ч	612
Суточное энергопотребление, кВт/ч	4406
Затраты на отопление в месяц, руб	15124.97

Данные верны при тарифах дневном (3/4 суток) равном 3.61 руб. и ночном (1/4 суток) 2.09 руб.

Таким образом, стоимость непрерывного отопления подобной системой достаточно высокая. Это является непосредственным и самым главным минусом этой системы, что препятствует её установке во многих домах.

Также серьезным недостатком является то, что карбоновые полосы начинают перегорать, если сверху установить мебель. Высокое давление приводит к повышенной нагрузке. Поэтому система требует четкого планирования расположения мебели, а при перестановках может потребоваться демонтаж полового покрытия и обогревательной системы, с целью её перестановки.

Монтаж пленочного теплого пола под ламинат

При самостоятельном монтаже пленочного инфракрасного теплого пола не нужны различные расчёты и трудоёмкие затраты, даже не специалисту достаточно будет 2-3 часов.

В местах установки мебели нет необходимости укладывать термоплёнку. Высота пола почти не меняется, что особенно актуально в квартирах с низкими потолками.

Для правильной установки достаточно неукоснительно следовать указаниям производителя.

• В первую очередь необходимо установить теплоотражающий материал металлизированным слоем кверху, чтобы тепло шло в комнату, а не к соседям снизу.
• Укладка инфракрасной пленки проходит в несколько этапов. Отступите от стен 15-20 сантиметров и приступите к установке модулей, фиксируйте их при помощи монтажной ленты. Ни в коем случае нельзя укладывать их внахлест.
• Проводами из комплекта параллельно при помощи зажимов подключаются отдельные части термоплёнки, все открытые места соединений необходимо заизолировать битумной изоляцией.
• На основании прорубается штроба для укладки проводов от термодатчика.
• Терморегулятор подключают к последней полосе и крепят на стене на высоту около 20 см. Для этого в стене необходимо заранее проделать отверстие под провода и регулятор.
• После выполнения всех работ по монтажу пленочного пола его необходимо протестировать. Включите и проверьте, чтобы не было перегрева отдельных участков термопленки и искрения в местах подключения.
• Следующим этапом является укладка толстой полиэтиленовой пленки для уменьшения износа и предотвращения попадания влаги на нагревательные элементы. В дальнейшем на неё будет укладываться ламинат.

Главным преимуществом пленочного пола является то, что на него можно сразу устанавливать ламинат, без каких-либо защитных слоев и креплений. Модули пленочного пола не такие уж и хрупкие, и вполне выдерживают вес человека.

Инфракрасный пол славится своими термонагревательными свойствами и скоростью нагрева помещения.

Армируем поверхность

Чтобы трубы теплоносителя не смещались при заливке стяжки – их необходимо закрепить. Для этого на теплоизоляционный слой нужно положить армирующую сетку. В том случае, если перекрытие вашего помещения уже обладает хорошей теплоизоляцией – арматурную сетку можно уложить непосредственно на гидроизоляцию, так, как показано на рисунке.

Укладка арматурной сетки на пол

Размещаем трубы теплоносителя

Способы укладки водяного теплого пола

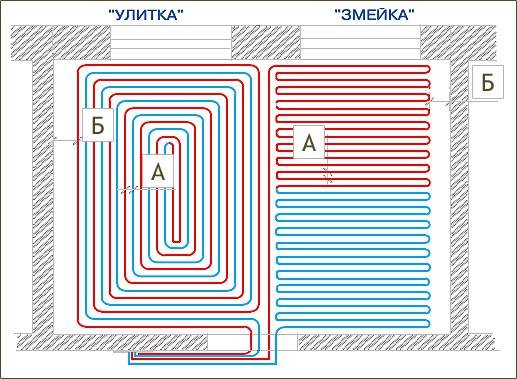

На рисунке приведены основные схемы укладки труб теплоносителя. Ля холодного климата мы рекомендуем вам «улитку», либо ее модификации, так как так тепло распределяется более равномерно.

Укладка труб для водяного теплого пола

Если ваше помещение имеет сложную конфигурация – рисунок укладки труб можно комбинировать.

Пошаговая инструкция укладки

1. Закрепляем трубы отопления у арматуре хомутами. Оставляем трубам определенную степень свободы. Размещаем хомуты с шагом в 1 метр. Расстояние между трубами теплоносителя и между ними и стенами не должно быть меньше 10 сантиметров. Кстати, не забудьте приобрести комплектующие для водяного теплого пола.
2. На участки труб, выходящие к коллектору, и проходящие через демпфирующую ленту нужно надеть гофры.
3. Подключаем трубы к коллекторному устройству.
4. Проводим тестирование системы. Подаем теплоноситель с давлением в полтора раза больше номинального.

5. Проводим суточное тестирование системы. При качественной работе переходим к стяжке.

6. Используя специальные заливочные смеси производим заливку стяжки в помещении. Ее высота должна составлять около 5 сантиметров. Подачу теплоносителя при заливке прерывать не нужно.

Теплый пол на пластиковых плитах

Вместо цементной стяжки в качестве основы пола можно использовать специальные плиты из вспененного полимера, в пазах которых будут размещаться трубы отопления. Кроме пазов в таких плитах есть и расширяющиеся при нагреве компенсационные участки.

Нагреваемый пол на полистирольной основе

1. Первым слоем в такой системе также укладывается теплоизоляционный слой. От него можно отказаться, при наличии качественной изоляции перекрытия.
2. Вторым слоем размещаем пластиковые плиты. Укладываем их, начиная с угла комнаты.

3. Размещаем трубы отопления в пазах пластиковых плит.

4. Подключаем трубы к коллектору и проводим испытание системы.
5. При удовлетворении результатами проверки – укладывайте черновой пол.
6. Разместите подложку и приступайте к монтажу ламината.

Вот так выглядит теплый пол на водяном отоплении, смонтированный на полимерных плитах.

Деревянный теплый пол с водяным отоплением

В домах с перекрытием из дерева рекомендуется применять традиционную систему деревянных полов. Но их тоже можно оборудовать водяным нагревом.

В деревянных домах можно сконструировать следующие модификации нагреваемого пола: создаваемый из модулей, реечный и традиционный на лагах.

Модульный нагреваемый пол напоминает собой «пазл» — внутри готовых элементов которого уже сделаны полы для размещения труб отопления.

Реечные нагреваемый пол монтируется так:

1. На подготовленное и выровненное перекрытие кладем древесные плиты и закрепляем их саморезами на дюбелях.
2. Между плитами оставляем пазы для укладки трубопроводной системы.
3. В пазах размещаем профиль из алюминия.
4. В профиле укладываем отопительные трубы

В традиционный деревянный пол на лагах трубы укладываются так:

Укладка водяного теплого пола на пол на лагах

1.  Утепляем перекрытие пенопластовыми плитами.
2.  Прикрепляем к перекрытию лаги из дерева. На этом этапе выравниваем пол.
3.  По разработанной схеме размещаем алюминиевую конструкцию или просто профиль.
4.  Забиваем промежутки между лагами и трубами теплоизоляционным материалом.
5.  Сверху укладываем слой, впитывающий влагу, например обычный картон.
6.  Размещаем черновой пол. В его качестве можно использовать ГВЛ или ДСП.
7.  Монтируем на черновой пол ламинатное покрытия.

Нюансы эксплуатации инфракрасного пола

Необходимо зарисовать план устройства теплого пола под ламинат, включающий схему расположения полос и проводки. Это поможет не допустить в будущем неправильной перестановки мебели и создания сильного давления на поверхность в местах монтажа теплого пола.

Также нужно будет исключить вероятность повреждения пленки или электропроводки при установке предметов интерьера, требующих сквозного крепления к черновому полу.

Наличие подробной схемы расположения нагревательных полос позволит без снятия ламината определить место, безопасное для сквозного сверления. Проводя такие работы наугад можно испортить систему обогрева и получить удар электрическим током

Электронные терморегуляторы часто снабжены двумя приборами для измерения температуры пола и воздуха. Использовать при программировании системы только датчик воздуха нельзя по причине ограничений по нагреву ламината.

Существует два способа правильно задать алгоритм режима работы теплого пола:

• Использовать только показания датчика пола. Например, задать включение обогрева при температуре ниже 25 градусов, а выключение – при достижении 29 градусов.
• Использовать показания обоих приборов. Например, задать включение обогрева при температуре в помещении 23 градуса, а выключение – при достижении или показаний датчика воздуха 26 градусов или показаний датчика пола 30 градусов.

Поломка датчика пола приводит к необходимости его замены с разбором части ламинированных панелей, поднятием гидроизоляционной пленки и поврежденного полотнища обогрева. Чтобы избежать этих трудоемких работ, можно приобрести дополнительный датчик, установить его при монтаже пола в качестве запасного варианта и вывести провод от него к терморегулятору.

Тогда при выходе из строя основного прибора достаточно всего лишь вывернуть в терморегуляторе два провода от неработающего датчика и подсоединить контакты от запасного варианта.

С правилами и особенностями организации инфракрасного отопления деревянного дома ознакомит рекомендованная нами статья.

Как на бетонный пол установить инфракрасный пол под ламинат

Перед началом работ стоит детально разработать план обогревательной системы. Для исключения повреждений теплый пол не кладут в местах с большой весовой нагрузкой. Поэтому до начала работ требуется начертить план расстановки мебели и техники в помещении. Это позволит точно определить расположение и площадь будущего теплого пола, облегчая в дальнейшем расчеты мощности системы обогрева и габаритов каждой полосы.

Следует продумать порядок подключения к сети (с одной или двух сторон) и место установки термодатчика. Раскладка вдоль комнаты уменьшает количество мест подключений.

Поверхность под установку должна быть ровной, сухой и чистой. На нее укладывается и закрепляется влагоизоляция, а сверху плотный теплоизоляционный материал

Важно располагать его отражающей стороной вверх для устранения теплопотерь

После выбора места для терморегулятора укладывается пленочный пол в соответствии с требованиями инструкции. Закрепленные провода питания нагревательных элементов подключаются к электросети. После проверки работоспособности системы кладется верхнее покрытие.
