Как крепить металлочерепицу: монтаж покрытия с учётом его особенностей

Достоинства материала

К сильным сторонам металлочерепицы относятся:

• незначительный вес (порядка 4-6 кг/м²);
• простота монтажа и ремонтных работ;
• широкий выбор цветов;
• отсутствие вредных компонентов в составе;
• высокая прочность (достигается благодаря ребрам жесткости); при условии правильной установки материал толщиной в 0,5 мм способен выдерживать нагрузку свыше 200 кг/м²;
• устойчивость к температурным перепадам;
• минимальное термальное расширение.

К недостаткам можно отнести лишь повышенную шумность при атмосферных осадках, но это можно решить путем монтажа слоя стекловаты.

Покрытие кровли металлочерепицей начинается с расчетов.

МеталлочерепицаМеталлочерепица

Начинаем монтаж листов металлочерепицы

По материалу, представленному в этой инструкции, есть специальная статья (см. монтаж металлочерепицы: видео). В ней вы сможете найти видео как положить металлочерепицу, чтобы более подробно и наглядно увидеть описанные действия в данном тексте.

Выравнивать листы стоит по карнизу, начинаем укладывать длинные листы, таким образом, легче будет выровнять их под прямым углом. Первый лист монтируем там, где вам удобно, соблюдаем карнизный свес 45 миллиметров.

Крепим лист с помощью саморезов у карнизов и конька. Остальные листы кладем с нахлестом в две волны на каждый предыдущий лист металлочерепицы. Таким образом, нужно произвести укладку некоторого количества листов.

Нужно соблюдать выравнивание к карнизу, делая выступ 45 мм от края. Продолжаем монтировать листы по такому же принципу.

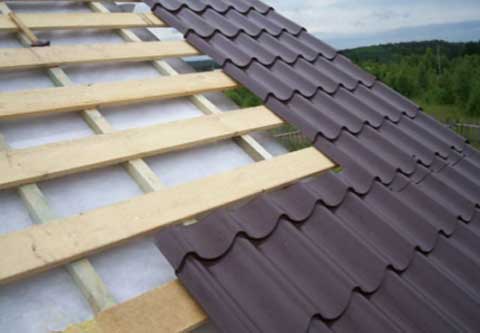

Укрепляем металлочерепицу на обрешетке

Закреплять листы кровельного материала нужно на обрешетке на основании волны черепицы, используя саморезы размера 4,8  х 29 миллиметров. Начинаем крепить там, где листы пересекаются в нахлесте, затем на каждой из волн металлочерепицы.

На самом ближнем листе к карнизу саморезы вкручиваются через каждые две волны рисунка профиля. Остальные саморезы нужно ввинтить выше по уровню от нижних на каждом втором рисунке и на каждой третьей волне в стороны.

Некоторые особенности укладки

Крепить листы металлочерепицы стоит в таком порядке, который вы выбрали с самого начала монтажа кровли. Производим нахлест по верхнему краю рисунка профиля не меньше чем 130 мм. Вкручивать саморезы нужно в основании волны к обрешетке возле края профиля.

Схема крепления металлочерепицы саморезами к обрешетке

Преимущества и недостатки

Металлочерепица имеет как достоинства, которые делают ее популярной среди потребителей, так и определенные недостатки, которые необходимо знать заранее каждому, желающему проводить монтаж металлочерепицы своими руками. К основным положительным моментам применения черепицы из металла можно отнести следующее 5 особенностей.

Экономическая выгода. Это относится и к цене изделия, и к его расходу, а также к сроку службы, ведь замена кровельному покрытию понадобится довольно нескоро. Однако, стоит учитывать, что экономный расход возможен лишь в случае монтажа двускатной либо четырехскатной крыши простой конфигурации. Если же, кровельная система имеет сложный вид, со множествами геометрическими фигурами в конструкции, то расход существенно увеличивается, как и отходы материала.
Малый вес покрытия и кровли в целом. Вес 1 м2 металлочерепицы варьируется в пределах 3-6 кг, что существенно ниже натуральной черепицы или шиферных листов. То есть монтаж листов металлочерепицы не потребует установки усиленного фундамента или максимально прочных несущих стен.
Стойкость к факторам среды. Состав металлочерепицы позволяет ей длительное время находиться под воздействием негативных погодных явлений и при этом эффективно выполнять свои функции. Однако, в конкретных условиях требуется подбирать и особые виды черепицы. В частности, далеко не все полимерные защитно-декоративные покрытия способны выдерживать длительное пребывание под прямыми лучами солнца

Именно поэтому важно узнать все характеристики и особенности материала еще на этапе приобретения.
Стильный и эстетичный внешний облик как кровли, так и строения в целом. Экстерьер дома может быть выгодно подчеркнут дизайном черепицы из металла, при этом цвет покрытия можно выбрать, как и в один цвет с фасадом, так и кардинально отличаемым от него

Современная продукция может иметь широкий цветовой диапазон, а также различную фактуру и конфигурацию. То есть листы могут отличаться по форме волны, дизайну профиля, иметь матовую или глянцевую поверхность, покрываться каменной крошкой и так далее.
Безопасность металлочерепицы. Это относится, прежде всего, к пожаробезопасности, ведь металлическое основание покрытия не способно возгораться или поддерживать горении. Конечно, если огонь все же перекинется на кровлю, полимерные слои не смогут ему противостоять и настил не будет пригоден для дальнейшей эксплуатации. Также можно отметить и экологическую безопасность продукции, ведь даже при нагревании в атмосферу не выделяются вредные соединения.

Разумеется, это далеко не все преимущественные характеристики металлочерепицы. Можно отметить и тот факт, что кровля из металлочерепицы своими руками довольно легко устанавливается, даже без наличия особых навыков или специализированных инструментов. В некоторых случаях не потребуется и демонтаж старой кровли, материал может быть уложен уже на имеющееся покрытие. Ну и конечно, стоит также сказать и о том, что укладку черепицы из металла можно производить в зимнее время, то есть при отрицательных температурах, что особенно актуально для регионов с коротким летом. Черепица не гниет, не покрывается плесенью и ее эксплуатационный период измеряется многими десятками лет.

Говоря о положительных моментах использования металлочерепицы для монтажа кровли, важно знать и недостатки этого материала. Об одном из них уже было сказано, речь о том, что на кровельных системах сложной конфигурации возможно образование большого количества отходов и остатков, которые не пригодны для дальнейшего монтажа

Но, пожалуй, самым значительным минусом материала для многих потребителей становится его шумность. Ведь слой металла не способен поглощать шум от дождя, града или ветра и в помещениях он будет отчетливо слышан. На самом же деле все обстоит именно так только в случае, если нарушены правила монтажа металлочерепицы. То есть не были произведены должным образом процедуры звукоизоляции и утепления. Когда же весь процесс установки черепицы из металла выполняется с соблюдением технологии, то даже на мансардном этаже звук от осадков еле различим. Можно отметить и такой минус материала, как возможность коррозийного образования. Ржавление металла происходит при нарушении защитного покрытия, а также при выборе изделия, в котором слой оцинковки составляет менее 220 г/м2. Чтобы избежать подобных проблем стоит дополнительно окрашивать все разрезы, которые будут находиться под открытым воздухом, а также выбрать правильный материал еще до его приобретения.

Металлочерепица – красивая, долговечная кровля

Металлочерепица пользуется популярностью среди других кровельных материалов, что не удивительно. Материал прочный, долговечный, устойчивый к агрессивному воздействию окружающей среды, служит несомненным украшением крыши. Металлочерепица весит в 10 раз меньше обычной черепицы, материал прочный, не бьется, не ломается, оказывает щадящее воздействие на несущие стены и фундамент. Монтаж кровли считается не сложным, стоит недорого, можно и вовсе покрыть крышу своими руками, причем в любое время года.

Однако металлочерепица имеет и свои недостатки. Если есть повреждения отдельных участков материала, то может возникнуть коррозия. Крыша требует устройства водоотвода, звукоизоляции. Обрешетка под металлочерепицу монтируется только после укладки гидроизоляции, а так же укладки слоя мембранной пароизоляции. Гидроизоляционный материал под металлочерепицей должен поглощать влагу из слоя утеплителя, не допускать попадания атмосферных осадков в подкровельное пространство.

Обрешетка для металлочерепицы может быть любой, сплошной или решетчатой, важно чтобы для этого были использованы доски абсолютно ровные, любой изъян станет препятствовать ровному прилеганию металлочерепицы, влиять на качество всей конструкции крыши. Металлочерепица это стальной лист, с обеих сторон которого нанесено оцинкованное или алюминиево-цинковое покрытие

Дополнительно с внешней стороны наносятся защитные слои полимера, пластизол, акрилат, пурал, поливинилиденфторид. Защитные покрытия обеспечивают длительный срок эксплуатации металлочерепицы (до 50 лет о крыше можно не беспокоиться), могут быть гладкими, с нанесенной текстурой

Металлочерепица это стальной лист, с обеих сторон которого нанесено оцинкованное или алюминиево-цинковое покрытие. Дополнительно с внешней стороны наносятся защитные слои полимера, пластизол, акрилат, пурал, поливинилиденфторид. Защитные покрытия обеспечивают длительный срок эксплуатации металлочерепицы (до 50 лет о крыше можно не беспокоиться), могут быть гладкими, с нанесенной текстурой.

Основные реализационные параметры – качество, эстетика. Качественные листы имеют толщину стали 0,4-0,5мм. Эстетические параметры – цвет, размеры листа металлочерепицы, геометрия, тип поверхности. Всё это влияет на стоимость металлочерепицы.

Порядок установки элементов

Листы металлочерепицы и доборные элементы устанавливают на обрешетку в следующей последовательности:

• карнизная планка;
• нижние элементы ендовы, места примыкания к трубам, стенам, вентиляционным выходам;
• листы металлочерепицы;
• торцевые планки;
• верхние элементы ендовы и места примыкания;
• коньковая планка.

Установка карнизных планок

Перед монтажом металлочерепицы на лобовую доску карниза устанавливается карнизная планка с нахлестом одна на другую 5–10 см. Ее функция – защищать деревянные элементы свеса крыши от конденсата и дождя. Крепится этот элемент оцинкованными гвоздями с расстоянием между ними около 30 см. Края гидроизоляционной пленки выводятся на обрешетку и укладываются поверх карнизной планки.

После установки карнизной планки и нижних ендов (подробнее тут) начинается последовательный монтаж листов металлочерепицы: от фронтона или от ендов – оба варианта допустимы.

Способы укладки листов

Если монтаж ведется слева направо, то край каждого последующего листа МЧ укладывается под предыдущий. Если кровельные работы осуществляют справа налево, то край каждого второго листа накладывают на предшествующий. Величина выступа нижнего края металлочерепицы над карнизом составляет 4–5 см.

Важный момент – выравнивание длинных листов металлочерепицы по скату. Оно осуществляется не относительно фронтонного торца, а относительно горизонтальной линии карниза.

Рекомендуется сначала положить лист, зафиксировав у коньковой планки одним саморезом. Затем добавить еще 2–3 листа, скрепить их с первым и между собой в один блок по швам саморезами, не фиксируя к обрешетке. Далее следует выровнять блок относительно карниза и только после этого закрепить окончательно.

Как правило, металлочерепица поставляется нарезанными листами по длине ската. Если длина листов меньше, монтаж МЧ на крышу производится в несколько рядов.

Последовательность укладки выглядит следующим образом: фиксируются два листа подряд в первом ряду, а третий помещают над первым во второй ряд. Далее все четные по счету листы – 4, 6, 8 укладываются в первый ряд, а нечетные – 3, 5, 7 – над ними во второй ряд. Стыковка по длине осуществляется с нахлестом в 10 см.

При необходимости лист металлочерепицы можно отрезать, делают это специальным инструментом. Читайте в статье, чем лучше резать металлочерепицу.

Применение болгарки запрещено, сильный нагрев расплавляет и выжигает защитное покрытие и лишает гарантии производителя. Места среза во избежание коррозии обрабатывают аэрозольной эмалью для ремонта полимерных покрытий или окрашивают.

depositphotos

Крепеж листов

Листы крепятся в обрешетку кровельными оцинкованными саморезами с прокладкой из EPDM-резины.

Саморезы нужно завинчивать перпендикулярно обрешетке, чтобы избежать протечек и обеспечить внешнюю эстетику крыши. Их вкручивают в прогиб МЧ в шахматном порядке через одну волну, исключение – первый нижний ряд над карнизной планкой, сюда крепежные элементы ввинчивают в каждую волну.

Плотное прилегание листов металлочерепицы к обрешетке предотвращает ее вибрацию и излишний шум. Достигается это за счет отсутствия перепадов высот брусков и равномерным расположением крепежных элементов – 6–8 штук на 1 кв. метр.

Монтаж торцевых планок

После завершения укладки листов металлочерепицы поверх фронтонных досок устанавливают торцевую планку, которая препятствует попаданию под покрытие бокового ветра и осадков.

Начинают монтировать планки снизу и продолжают вверх в направлении конька. Крепят их кровельными саморезами с шагом 1 м к фронтону и коньковыми с шагом 30–80 см в деревянную обрешетку поверх металлочерепицы. Для герметичности соединения торцевые планки накладываются одна на другую с нахлестом 10 см.

Последними устанавливают коньковые планки, верхние планки ендовы и элементы безопасности. Читайте как правильно установить снегозадержатели на металлочерепицу.

Соблюдение последовательности монтажа, рекомендаций по резке и правил крепления металлочерепицы обеспечит долговечность кровли и сохранит гарантию производителя.

Какие преимущества имеет монтаж кровли из металлочерепицы

Крыша из черепицы, в особенности если она сделана из металла — один из лучших вариантов для оформления дома. Специалисты и сами пользователи отмечают множество положительных аспектов использования этот материала, среди которых:

малый вес (4-6 кг/м²), что обеспечивает совсем небольшую нагрузку на кровлю;

Металлочерепица отличается демократической ценой, длительным сроком эксплуатации и выразительным внешним видом

• простая процедура монтажа и легкость проведения ремонтных работ;
• большой ассортимент цветовых решений;
• материал экологически безопасен и не содержит в своем составе никаких вредных компонентов;
• покрытие оснащено ребрами жесткости, что делает его очень прочным. При условии, что все рекомендации по установке соблюдены, поверхность способна выдерживать нагрузку от 200 кг/м², даже если были использованы листы толщиной 0,5 мм;
• материал чрезвычайно устойчив к воздействию температур. Никакие перепады ему не страшны, а показатель термального расширения минимален.

Говорить о недостатках металлочерепицы практически не приходится, за исключением, разве что, повышенного уровня шума в дни, когда идет дождь. Но и с этим вполне можно справиться, если предварительно провести укладку слоя стекловаты.

Использование металлочерепицы в качестве кровли для крыши частного дома удобно простой техникой монтажа и высокой скоростью работ

Инструкция по монтажу металлочерепицы своими руками

Как крыть крышу металлочерепицей? Необходимо начать с расчетов.

Расчет металлочерепицы на крышу

В первую очередь, необходимо сделать замер крыши при помощи длиномерной рулетки. Сложные конструкции крыши разбиваются на отдельные участки и измеряются. Точность расчета необходимого кровельного материала зависит от количества снятых размеров.

Далее, каждый снятый размер необходимо разделить на ширину кровельного листа. При этом следует помнить, что металлочерепица укладывается в нахлест. Поэтому учитывается только полезная ширина кровельного листа.

Резка металлочерепицы

Для раскроя листы металлочерепицы необходимо положить на ровное надежное основание. Ножницы, которые подойдут для раскроя металлочерепицы:

• ножницы по металлу просечные
• электроножницы просечные
• ножницы по металлу рычажные.

Во избежании возникновения коррозии, места срезов после раскроя металлочерепицы необходимо обработать ремонтной эмалью.

Обрешетка крыши под металлочерепицу. Как ее возводить, вы прочитаете у нас в статье.

А в этой статье рассказано про металлочерепицу Grand Line.

Правила крепления металлочерепицы

Как крепить металлочерепицу? При монтаже кровли крыши из металлочерепицы применяются специальные кровельные саморезы длиной до 28 мм. Саморез для металлочерепицы имеет уплотнительную шайбу и шестигранную головку. Обязательным условием при выборе саморезов должен быть цвет и срок службы точно такой, как у кровельного покрытия.

Саморезы вкручиваются шуруповертом. Очень важный этап — поймать вращающий момент шуруповерта. При недостаточном вкручивании уплотнительная шайба самореза не создаст определенную степень герметизации. При чрезмерно вкрученном саморезе уплотнительная шайба деформируется, что грозит ослаблением крепления.

Саморез необходимо крепить в нижнюю часть волны металлочерепицы. Жесткости верхней части волны недостаточно для плотного примыкания самореза с уплотнительной шайбой. У верхней части волны металлочерепицы осутствует площадка примыкания к стропильной конструкции. В этом месте саморез просто сомнет кровельный лист.

На один квадратный метр металлочерепицы необходимо вкрутить 6-8 саморезов. Кровельные листы скрепляют между собой более короткими саморезами.

Видео инструкция по монтажу металлочерепицы своими руками поможет вам покрыть крышу.

Ещё одно подробное видео по укладке крыши из металлочерепицы своими руками.

Монтаж ендовы

Функции ендовы при монтаже крыши из металлочерепицы:

• защита стыков двух скатов от атмосферных осадков
• снижение дождевых и снеговых нагрузок на кровельное покрытие
• улучшение внешнего эстетичного вида крыши.

Ендова закрывает пространство между двумя стыками крыши. Различают нижние и верхние ендовы.

Нижняя ендова устанавливается до монтажа металлочерепицы. Защищает подкровельное пространство от попадания влаги.

Верхняя ендова крепится поверх листов металлочерепицы. Служит, в основном, декоративным элементом и придает крыше эстетичный внешний вид. При креплении верхней ендовы саморезами необходимо проконтролировать, чтобы не повредилась середина нижней ендовы.

Ендовы, изготовленные из оцинкованной стали, продлят срок эксплуатации кровли.

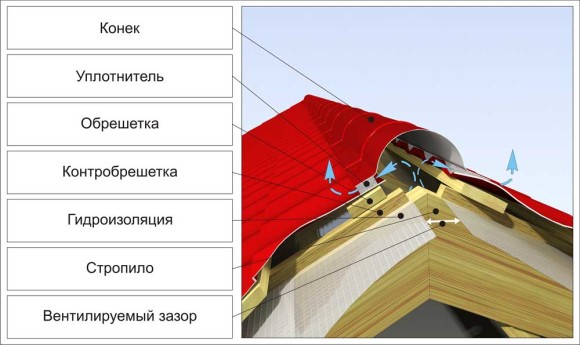

Установка конька на крышу из металлочерепицы для вентиляции

Теплый воздух из внутренних помещений дома поднимается вверх. Это способствует образованию влаги под кровлей. Чтобы избежать таких неприятностей, необходимо установить доску на коньковый прогон. Доска служит разделителем между двумя половинами крыши. Это необходимо для того, чтобы кровля всегда отдавала вентиляционный воздух только с одной стороны. Эту функцию выполняет конек для металлочерепицы.

С помощью конька и коньковой доски крыша конструируется так, чтобы каждая вентиляционная область выводила воздух в отдельный канал.

Монтаж металлочерепицы своими руками необходимо осуществлять, соблюдая все выше изложенные правила. Тогда в течение длительного времени не потребуется ремонт и замена кровельного покрытия из металлочерепицы.

Характеристика материала

Металлочерепица – современный кровельный материал, он производится из тонколистового металла, которому с помощью мощного пресса придается волнистый профиль, имитирующий форму классической черепицы из керамики.

Для изготовления этого покрытия используются металлические заготовки из черной стали, алюминия или меди, которые для защиты от коррозии покрываются полимерной краской на основе пурала, полиэстера, пластизола, поливиниофторида. Несомненными достоинствами этого материала считается легкий вес, износостойкость, погодостойкость и прочность. Различные марки металлочерепицы можно разделить по следующим параметрам:

• Высота профиля, от которой зависит жесткость и несущая способность материала. Обычно гребни волны металлочерепицы достигают 28-52 мм. Чем выше профиль покрытия, тем оно прочнее и жестче.
• Форма профиля. Визуально профиль металлочерепицы делится на асимметричный и симметричный. На технические и эксплуатационные характеристики этот показатель не влияет.
• Размеры листа. Производители нарезают продукцию на листы стандартных размеров, ширина которых составляет 1,1-1,18 м, а длина – 4-7 м. Габариты материала подбирают, исходя из площади и формы скатов.
• Толщина. Толщина металлочерепицы составляет 0,45-0,6 мм, она зависит от толщины металлической заготовки и полимерного покрытия.

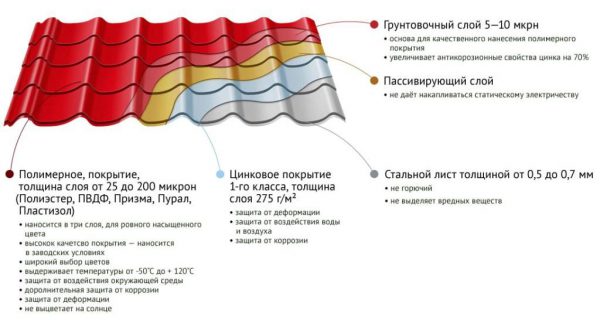

Строение листа металлочерепицы

Кровля из металлочерепицы

Этап 7. Обустройство ендовы

Устройство ендовы на кровле из металлочерепицы

Для каждой ендовы крепится дополнительная доска. Монтаж в данном случае начинается снизу и выполняется внахлест в 25-30 см. Ниже уровня карниза обрезается нижняя планка, по ней производится отбортовка. Под каждую обортовку и конек подкладывается уплотнитель.

Ендова

Между осью и листами остается зазор (минимум 8-10 см). В обрезанные листы в полутора сантиметрах от штамповочной линии закручиваются шурупы. Вместе с тем при фиксации крепеж производится в 25 см от оси ендовы. Если все было сделано правильно, то по окончании работ лист в месте крепежа будет соприкасаться с доской, где расположена ендова.

Установка нижней ендовы начинается до монтажа кровельного материала, так как вода с него должна стекать именно в этот доборный элемент

Для прикрытия обрезанных листов используются декоративные накладки, при установке которых нужно помнить о некоторых важных моментах:

• установка должна выполняться снизу вверх;
• между черепицей и накладкой не нужно укладывать уплотнитель;
• изделия ложатся внахлест (минимум 10 см);
• саморезы, используемые для фиксации накладок, не должны повреждать ендову.

Зачастую начало и окончание ендов находятся на скате кровли. Возьмем, например, монтаж слухового окна. Здесь под ендову подкладывается отдельная доска. Для самого окна в листе проделывается вырез, а вдоль стенок укладывается уплотняющий материал. При этом карнизный свес перекрывается планкой.

Затем фиксируются планки ендовы, предварительно обрезанные по краям. Вышедшая часть должна предельно плотно пристать к листу черепицы.

Цены на различные виды черепицы

Черепица

Как крепить металлочерепицуКак крепить металлочерепицуПравила крепления металлочерепичных листов саморезамиСхема укладки листов

Как рассчитать количество материала для обрешётки

Чтобы подсчитать количество пиломатериалов, необходимо набросать схему обрешётки. При этом нужно учитывать следующее:

1. Первая снизу доска или брусок крепится на краю свеса. Последний должен иметь длину не менее 40 см, если дом построен из кирпича, и не меньше 60 см — из дерева. При меньшей длине свеса стекающая с крыши вода будет попадать на стены, что приведёт к сокращению срока их службы.
2. На первую доску укладывается ступенька металлочерепичного листа, поэтому она должна превосходить по толщине все остальные на высоту этой ступеньки. Для металлочерепицы «Монтеррей» этот параметр составляет 10–15 мм. Если все пиломатериалы имеют равную толщину, первая доска наращивается путём набивания на неё планки.
3. Вторая доска укладывается на расстоянии в 28 см (при длине поперечной волны 35 см) или 33 см (при волне 40 см) от первой и потом выходят на принятый шаг (35 или 40 см).
4. В ендовах вокруг мансардных окон и проведённых через крышу дымоходов и вентиляционных труб монтируется сплошная обрешётка.
5. Толщина последней доски зависит от того, в каком месте будут обрезаны листы кровельного материала в последнем ряду. Доска подбирается или наращивается так, чтобы лежащий на ней подрезанный край металлочерепицы не прогибался.

С целью упрощения фиксации коньковых элементов по обе стороны от конька крепятся дополнительные доски, между которыми выдерживается расстояние в 5 см. Таким образом, обрешётка в области конька также получается сплошной.

Имея под рукой схему обрешётки, можно легко подсчитать необходимое количество материалов

Пример расчёта

Расчёт количества пиломатериалов для монтажа разреженной обрешётки производится с учётом шага между досками. Для облегчения задачи можно воспользоваться компьютерными программами, но и вручную сделать это несложно.

Примем за основу следующие исходные данные:

• площадь двускатной крыши — 80 м2;
• ширина ската — 8 м;
• длина ската — 5 м;
• шаг — 350 мм.

Определим количество брусков (или досок) на одном скате: 5 : 0,35 = 14 (шт.). Чтобы подсчитать, сколько погонных метров доски нужно для устройства обрешётки на одном скате, умножим его длину на число решетин: 8 х 14 = 112 м.п. Следовательно, на всю крышу потребуется 112 х 2 (количество скатов) = 224 м.п. Стандартная длина доски составляет 6 м.п., значит, на устройство обрешётки понадобится 224 : 6 = 37 (шт.). Объем одной доски 150 х 6000 х 25 (Ш х Д х Т) составляет 0,15 х 0,025 х 6 = 0,0225 м3.

Обычно необходимое количество пиломатериалов задаётся в кубометрах, не будем отступать от общепринятого правила и мы. Чтобы перевести погонные метры в кубы, надо число досок умножить на объем одной из них: 37 х 0,0225 = 0,8325 м3.

Несколько отличается методика расчёта в случае сплошной обрешётки:

1. Производится обмер участка крыши, на котором планируется монтировать сплошную обрешётку, и перемножением полученных длины и ширины подсчитывается его площадь. Допустим, вследствие математических манипуляций у нас получился результат, равный 40 м2.
2. Таким же способом рассчитываем площадь одной доски. Например, пиломатериал шириной 150 мм и длиной 6000 мм и толщиной 25 мм будет занимать 0,15 х 6 = 0,9 м2.
3. Всего для покрытия нашего участка нужно 40 : 0,9 = 45 досок.
4. Кубатура всех решетин будет равна 0,0225 х 45 = 1,0125 м3.
