Проект и расчет камина из кирпича своими руками

Как оформить очаг фальшкамина

Топку фальшкамина можно оформить по-разному. Некоторым нравится создавать здесь декорации, заполняя пространство еловыми ветками, камнями, шишками или настоящими поленьями. Можно заполнить пространство очага большими красивыми свечами, а на полке камина разместить старинный канделябр.

Если Вы хотите, чтобы фальшкамин выглядел максимально правдоподобно, окрасьте стены топки в черный цвет, положите аккуратно поленья, под которые можно спрятать гирлянду, упакованную в бутылку. Лучше выбрать емкость с матовым стеклом – когда гирлянда включится, очаг будет излучать приятный рассеянный свет. Можно не полениться, сделать углубления прямо в поленьях и упаковать туда лампочки гирлянды. Больший эффект глубины топки получится, если оклеить заднюю стенку камина зеркалами.

Сборка дымохода

Дымоходная труба имеет кирпичное основание, внутри которого имеется слой стали или огнеупорной керамики. Такая труба переходит в дымовую. Боковины этой конструкции не должны иметь угол больше шестидесяти градусов, так как в результате резкого изгиба уровень и продуктивность тяги может быть нарушен.

Дополнительные инструкции:

• Задняя стенка дымохода должна располагаться строго вертикально;
• Сечение труб рассчитывается индивидуально по следующей пропорции (от 0,1 до 0,14 от общей площади самого обрамления). Высота трубы не меньше 5 метров в длину;
• На расстоянии около 2 метров от основной части конструкции производится монтаж специальной задвижки;
• В первую очередь над дымосборником производится монтаж отсека. Для соединения используется раствор на основе цемента или глины;
• Для закрепления облицовочных элементов применяются анкера. А для максимально быстрой очистки, внутренние поверхности должны быть максимально гладкими, без сколов, трещин и зазоров;
• Для защиты конструкции от возгорания, также производится изоляция жаропрочными материалами как самой трубы, так и всех покрытий, через которые она проходит.

Необходимые материалы и элементы дымохода с пошаговой инструкцией сборки

Необходимые материалы и элементы дымохода с пошаговой инструкцией сборки

Внутреннее строение дымоходной трубы

Внутреннее строение дымоходной трубы

Монтаж дымохода с круглым сечением

Монтаж дымохода с круглым сечением

Как правильно сделать камин?

Чертежи для работы

В работе по оборудованию камина весьма важно правильно интерпретировать условные обозначения на схемах и планах. Тот, кто умеет читать чертежи и имеет базовые уверенные навыки в закладки кирпичных построек, скорее всего, осилит сооружение углового камина дома

Каждая пошаговая инструкция имеет свои особенности, поэтому до того, как начать строительные работы рекомендуется предварительно уделить время изучению схем.

Работа и пошаговая кладка

Отопительная конструкция предусматривает четкий порядок действий, которые необходимо соблюдать при работе. Если халатно относиться к не столь важным на первый взгляд моментам, в будущем отопительная система может попросту развалиться, так и не дав полноценно насладиться теплом и уютом. Пошаговая инструкция включает этапы, когда следует сделать перерыв в работе и дать возможность конструкции просохнуть, раствору закрепиться. Любая деталь важна при работе, в том числе и внимательность при закладке. Соблюдается строгая порядовка линий.

Кладка

Схема укладки рядов для углового каминаПорядовка английского камина

Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.

Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.

Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).

Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.

Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.

Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.

Рекомендованная толщина швов – до 0,5 см.

Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.

Кладка камина, пошаговая инструкция

Выложите три сплошных ряда основания.

Кладка камина, пошаговая инструкция

Второй шаг

Выложите 4-5 ряды с обустройством зольника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Третий шаг

Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКружало и опалубка для кладки арки подшесткаКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Пятый шаг

Выложите 14-19 ряды с обустройством дымосборника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Шестой шаг

Выложите 20-25 ряды камина с обустройством дымохода.

Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к

на этих этапах очень важно контролировать качество используемого раствора

Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.

При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.

Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки

Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду

Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.

Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.

Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.

Кладка камина, пошаговая инструкция

Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.

Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.

Дымоход камина

Оборудование для декораций

А как же быть с пламенем? Без него камин не камин. Благотворное воздействие созерцания пляшущих языков огня заложено в нас генетически с доисторических времен. Огонь в пещере означал благополучие и безопасность племени.

Но в городской квартире огонь не разведешь. Современные пожарники первобытной психологии не понимают. Делать аляповатый муляж или покупать готовый из пластика? Ставить в топку свечи? Это все не то.

Есть в продаже такие штуки – электронные фоторамки. Это ЖК дисплей, приспособленный для показа картинок. Управляющая электроника такой рамки намного проще, чем в компьютере или планшете, поэтому и стоят рамки гораздо дешевле компьютерных дисплеев. Многие модели электронных фоторамок позволяют показывать движущиеся изображения в виде анимированных файлов GIF и т.п.

С помощью электронной фоторамки внешний вид вашего квартирного “очага” можно будет менять каждый день, в зависимости от настроения. А путем нехитрых манипуляций камин вообще может стать аквариумом.

Цена электронной фоторамки во многом определяется емкостью ее памяти и набором сервисных функций. Но нам-то, для камина, они как раз и не нужны! Нам нужно показывать всего одну анимированную картинку: пляшущие языки пламени.

При этом условии рамка с диагональю 17” (40 см) китайского производства никак не ляжет бременем на семейный бюджет, а 40 см по диагонали – размер топки вполне приличного на вид камина. Если больше – еще лучше. И учтите – рамка с пламенем будет в глубине художественно оформленной под камин ниши. Такая имитация камина может ввести в заблуждение кого угодно, а вам даст полную иллюзию настоящего пламени.

Другие важные размеры каминов

Если ваш камин устанавливается на отдельный фундамент, при его заливке необходимо соблюдать некоторые требовния:

• Бетонное основание должно быть больше площади камина на 5-10 см с каждой стороны;
• Фундамент камина нельзя жестко скреплять с фундаментом дома, он должен отстоять от него не менее, чем на 10 см, и это рсстояние после затвердевния бетона необходимо засыпать песчаной подушкой;
• Высота фундамента должна быть ниже уровня чистового пола на 2 ряда кладки, то есть на 15 см. Перед началом возведения камина фундамент гидроизолируют рубероилдом в два слоя и выкладывают из кирпича основание по схеме первых двух рядов порядовки на цементный раствор.

Также необходимо соблюсти противопожарные расстояния в 25 см от трубы до балок перекрытия и стен, а сгораемые конструкции у стенок самого камина обезопасить с помощью толстой фольги.

Не менее важно правильно спроектировать площадь дымового отверстия и высоту дымохода, чтобы обеспечить хорошую тягу и исключить задымление комнаты. Площадь дымового отверстия должна быть в пределах 1:10…1:15 площади топки

Для примера, площадь одного кирпича составляет 0,03 квадртных метра, что соответствует площади топки 0,3-0,45 квадрата. Высота прямой части дымохода должна быть такой, чтобы обеспечить устойчивую тягу – обычно ее делают в диапазоне 3-5 метров. Если высота трубы у вашего камина получается больше, нужно предусмотреть колена с изгибами, в противном случае тяга будет слишком сильной, и дрова будут прогорать моментально. Высота трубы над уровнем крыши зависит от расположения ее относительно конька, она должна соответствовать схеме.

Высота трубы по СНиП 41-01-2003

Как видно из статьи, построить угловой камин, размеры которого рассчитаны заранее, совсем несложно. Чтобы лучше узнать технологию возведения декоративных или угловых дровяных каминов из кирпича, рекомендуем вам ознакомиться с другими статьями на нашем сайте.

Меры для оптимизации укладки

Есть несколько существенных нюансов, которые следует учитывать перед началом работ. Это поможет избежать распространенных ошибок, характерных для тех мастеров, которые впервые возводят камин своими руками. Итак, ниже представлены рекомендации, основанные на опыте множества строителей:

1. Отнеситесь внимательно к расчету необходимого количества кирпичей. Лучше запастись материалом с небольшим избытком, чем остаться без него на завершающем этапе работы.
2. Дровница, если предусмотрена проектом, закладывается при строительстве фундамента.
3. Лучше сразу проверять каждый ряд с отвесом и уровнем, чем позже заметить перекос, который будет сложно исправить.
4. На прилегающей стене удобно отмечать карандашом номера рядов, чтобы не сбиться со счета.
5. Для защиты пола у топки делается небольшой настил из кровельной стали.

Варианты отделки

Для отделки декоративного камина подойдут самые разнообразные материалы. Самый простой способ отделки – окраска или оклейка обоями (пленкой). А если вы хотите предать камину более изысканный вид, подойдет керамическая плитка, искусственный камень и изразцы.

• Самоклеящаяся пленка или обои “под кирпич”, конечно, – бюджетный вариант, но и практичность соответствует цене. Такая “подделка” быстро обнаружится. Гораздо лучше для имитации природного камня или кирпича подойдет керамическая плитка. Благодаря широкому ассортименту легко создать иллюзию мрамора, старого кирпича или камня.
• Еще одним вариантом отделки может стать наклейка молдигов или декоративной лепнины. Такой камин будет замечательно вписываться в классический интерьер. А если хочется создать английский стиль – подойдет отделка деревянными резными панелями.

Расчет деталей и выкройка

На фото приводится стандартный размер очага, который можно взять за основу при сборке новогоднего камина. Однако это вовсе не говорит о том, что нельзя внести изменения, добавить что-то своё. Параметры конструкции определяются местом установки, количеством и размером применяемых коробок.

Камин можно собрать как пристенный, так и угловой.

Если коробка имеет большие размеры, при помощи ручки и линейки отмечают размер топки, разрезают картонку ножом и сгибают ее в нужных местах. При использовании маленьких коробок, их можно соединить вместе посредством скотча, придавая изделию требуемую форму.

Облицовочные работы

Если камин будет оставаться без дополнительной облицовки, то крайние кирпичи должны быть аккуратными и ровными. Раствор в данном случае не надо доводить до края лицевой части.

Если планируется дополнительная облицовка, то здесь имеются несколько вариантов. Можно использовать искусственные или природные камни. Красиво смотрится керамическая плитка и изразцы. Облицовочных материалов существует огромное количество. Его выбор будет зависеть только от вкусовых предпочтений будущего хозяина. При облицовке камнями, их рекомендуется покрыть лаком. Это позволит значительно облегчить уход за таким покрытием и улучшить декоративные свойства

Самым дешевым и простым способом облицовки является штукатурка. Правда, ее необходимо осуществлять только после усадки всей кладки углового камина. При помощи разнообразных шпателей, на данном материале можно создать всевозможные узоры. Даже можно провести колорирование штукатурки.

Довольно распространенным способом считается облицовка гипсокартонном. Он разрезается на определенные части и крепится при помощи специального металлического каркаса.

Стиль

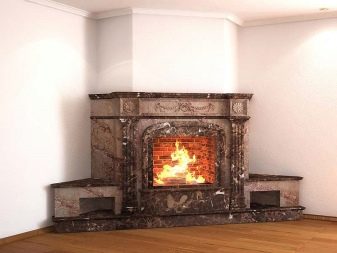

Угловой камин можно гармонично вписать в любой интерьер независимо от стиля. Можно использовать как натуральные, так и искусственные материалы отделки. Самые популярные: кирпич, гипсокартон и декоративная штукатурка. Главное, чтобы отдельные элементы камина не выбивались из общего стиля интерьера.

В классическом английском стиле камин выполняется из красного кирпича. Такие конструкции выглядят надежно, изящно и сдержано. Они способны создать комфортную и уютную атмосферу

Но также важно учитывать, что кирпичный камин смотрится уместно только в большом помещении. Кроме того, для его установки потребуется немало сил и финансов

Для гостиной с камином отлично подходят деревенские стили «кантри» и «прованс». Здесь при отделке камина уместно сочетание натуральных материалов: камня и древесины.

В современных стилях зачастую дизайнеры отдают предпочтение каминам с декоративной отделкой – они смотрятся более легко. Гостиную можно украсить с теплых или холодных тонах. Для мебели дизайнеры советуют выбирать спокойные теплые оттенки: они отлично подчеркнут и дополнят общую атмосферу комнаты.

Советы и рекомендации

Несколько полезных советов и рекомендация помогут наилучшим способом дополнить ваш дом угловым камином.

• Основа камина должна иметь независимый фундамент. В противном случае при проседании дома основной единый фундамент постройки даст усадку, что может также сказаться и на каминной конструкции. В результате его основание деформируется, а газ будет проникать в комнату.
• Создавать проект и закладывать камин необходимо еще на этапе возведения фундамента дома. Ширина фундамента должна быть больше будущего камина минимум на 15 см и выдерживать общий вес конструкции вместе с дымоходом (кирпичный камин имеет вес около 1 тонны). Кроме того, необходимо учитывать вес облицовочного материала.
• Поскольку увеличивается вероятность перегрева прилегающих стен, их следует выполнять из негорючих материалов. А деревянные стены необходимо защитить при помощи металлического листа.

• Заднюю стенку камина следует делать под небольшим наклоном.
• Независимо от того, какой вид камина вы выберете, помните, что труба дымохода обязательно должна быть выше конька кровли дома. И все межэтажные перекрытия, через которые будет проходить дымоход, должны иметь изоляцию асбестовым материалом.
• Чем меньше глубина топливника, тем больше теплоотдача, но при значительном уменьшении возможно задымление помещения.
• Если камин будет использоваться по большей части для отопления помещения, то конструкцию необходимо опустить как можно ниже, чтобы пол в комнате быстрее прогревался. С декоративной точки зрения, камин можно немного приподнять над полом: такой вариант смотрится более изящно и оригинально.
• Размер топки высчитывается, исходя из размеров помещения. Идеальным считается объем топливника, равный 2% от общего объема комнаты. Для этого площадь комнаты в метрах необходимо поделить на 50. Полученное число – это и есть оптимальный размер топки в квадратных метрах.

Площадь комнаты, кв. м	Размеры топки	Размеры отверстия для дымохода, см
Высота, см	Ширина,	Глубина, см
12	45	53	30	14х14
16	50-52	60	32	14х27
25	60	75	37	20х26
30	60-65	80	37-38	27х27
35	70	90	40-42	27х27
40	77	100	45	27х27

Соотношение размеров топливника и отверстия для дымохода должно составлять 8: 1. Если размеры будут увеличены, то тепло от камина будет выходить на улицу, а для поддержания огня потребуется большее количество дров. А при уменьшении диаметра снизится тяга.
Излишки кладочного раствора между кирпичами необходимо сразу убирать, иначе со временем они оставят разводы на поверхности камня.
Что касается облицовки камина, то в последнее время современные дизайнеры отдают предпочтение необлицованным каминам. Но стоит учитывать, что первоначальный привлекательный вид продержится недолго

И очень важно в таком случае использовать современные материалы и качественно выполнять укладку.
Самый простой способ облицовки камина – штукатурка. Финальный слой отделки можно украсить узорами или принтами, а также придать насыщенный цвет при помощи водоэмульсионной краски

Внутренняя часть топочной камеры не штукатурится.

• Неаккуратную кладку можно также замаскировать декоративной плиткой, камнем или мрамором, но данный вариант – более дорогостоящий.
• Ни в коем случае не размещайте телевизор над камином – это грубое нарушение правил безопасности. Самый идеальный вариант расположения тв-зоны – рядом с камином. Так огонь не будет мешать наслаждаться просмотром фильма.
• Первую растопку камина необходимо проводить после полного высыхания клеевых и цементных растворов: положите небольшое количество хвороста, веток или мелких дров на дно топливника и постепенно разогревайте камин.
• Не забывайте проводить систематическую чистку камина.

Подробнее о дымоходах и трубах

Дымоход печи или камина похож своей формой на колпак. Изнутри этого колпака устанавливают трубу из стали. В некоторых случаях возможно использование керамических дымоходных блоков. Так или иначе, оба эти варианта переходят в дымовую трубу.

Стена трубы, называемая задней, всегда проходит строго вертикально от основания. Бока же идут на сужение под 45-60 градусов.

Дымоход обычно имеет высоту 5 метров или немного больше и толстые стены. Дымовую задвижку устанавливают в 2 метрах от над основанием топливника.

Диаметр трубы составляет 0,1 – 0,15 от площади цокольного ряда.

Как монтируют трубы:

• устанавливают блок наверху дымосборника;
• цементный раствор соединяет полость дымосборника и отверстие самой трубы;
• делают облицовку;
• устанавливают оголовок в один-два ряда кирпича, сверху на него монтируют дефлектор (он усиливает тягу и является барьером против ветра) и искроулавливатель.

Проект углового камина из кирпича: материалы и кладка фундамента

Как было сказано выше, при правильном составлении чертежа, специалист сможет рассчитать то количество материала, которое ему потребуется для строительства. В любом случае список материалов не будет иметь глобальной разницы.

Для возведения углового камина потребуются следующие материалы;

• Огнеупорные кирпичи, чаще всего отдают предпочтение марке М200;
• Мелкий песок;
• Огнеупорная глина;
• Щебень;
• Цемент (портландцемент);
• Уголки из стали и арматура;
• Дымовая заслонка;
• Насадка в виде конуса для защиты от пожара;
• Дефлектор;
• Колосниковая решетка;
• Рубероид ля гидроизоляции;
• Экран;
• Молоток, мастерок и уровень;
• Материалы для внешней облицовки.

Прежде чем создать камин, необходимо подготовить инструменты и материалы

После того как все материалы будут приготовлены, можно приступить к установке фундамента. Его делают независимым от основного фундамента жилья и учитывая расположения потолочных балок и стропил. Трубу камина нельзя располагать плотно к вышеназванным элементам. Ширина фундамента всегда делается на 10 сантиметров больше чем цокольный ряд.

Дальнейшие действия заключаются в следующем:

• Прорывается котлован с припусков в 15сми глубиной 60см;
• Вниз укладывается щебень слоем в 15см;
• Изготовляется и устанавливается котловая опалубка, которая обрабатывается гидроизоляционным материалом;
• Заливается и выравнивается слой бута, его уровень должен быть немного ниже, чем толщина одного кирпича;
• Фундамент накрывается пленкой и оставляется на одну неделю для застывания.

Фальш-камин из пенопласта

По сути, это простая коробка, которую ты самостоятельно вырезаешь и складываешь. Возьми несколько листов толщиной 10 см, нарежь их на детали и склей между собой, а для более надежной фиксации используй саморезы. Кстати, упаковочный пенопласт от бытовой техники обычно плотнее отделочного – а значит и прочнее.
Для нарезки листов понадобится мелкая ножовка для металла – так пенопласт не будет крошиться. Не спеши и прорезай линии полностью, чтобы ничего не разломать. Для соединения есть специальные клеевые растворы для пенопласта – другой клей не возьмет непроницаемый материал.
Сначала разметь пол под будущее основание, и начинай постепенно складывать детали. Сразу же проверяй все плоскости уровнем, пока клеевой раствор не схватился. Шпаклевать гладкий пенопласт проблематично, поэтому уложи поверх малярную сетку. Для оформления портала подходят готовые элементы – колонны и полуколонны, лепнина, полки, молдинги.

Выбираем кирпич

Довольно часто при строительстве камина используется красный кирпич. При выборе материала обязательно требуется учитывать его характеристики:

1. Поверхность кирпича должна иметь однородную цветовую текстуру;
2. Не допустимы различные изъяны на материале;
3. Поверхность должна быть ровной;
4. Все углы кирпича должны составлять прямой угол.

Также материал рекомендуется проверять на звук. Для этого необходимо просто стукнуть по нему молотком.

• Чистый звук говорит о качественном материале;
• Глухой звук является признаком плохой обработки. При изготовлении применялась недостаточная температура;
• Высокий звук. Обычно имеют материалы, у которых темно-серый или сине-черный оттенок. Это говориться о том, что кирпич пережгли.

Также нельзя использовать кирпич, имеющий белые пятна. Это означает, что материал был пересушен.
