Вентиляционные трубы на крыше дома: обустройство выхода вытяжного трубопровода через крышу

Как сделать и обустроить проход воздуховода в крыше?

К выводу воздуховода сквозь кровлю приступают после завершения сборки вентиляционной системы в помещении.

С использованием флешь-мастера для обустройства вентиляционного выхода все работы производятся значительно легче и быстрее

Установка стандартного узла прохода воздуховода выполняется в такой последовательности:

1. Определяется место выхода трубы вентиляции на крышу дома. Выход всех систем вентиляции рекомендуется размещать ближе к коньку. Оно должно быть шире трубы на 30 мм. Новички могут сначала из картона вырезать лекало, и сделать по нему разметку.
2. Начните на чердаке и просверлите отверстие в крыше в нужном месте, где проходит вентиляция. Постарайтесь держаться близко к месту расположения системы воздухообмена. Оставьте сверло торчащим через крышу, чтобы найти отверстие, когда окажитесь сверху.
3. Обнаружив сверло на крыше, вытяните его и сделайте разметку на кровельном покрытии под отверстие. Необходимо скрупулезно по разметке прорезать лобзиком или пилой округлое отверстие. Если кровля из мягкого материала, сделать вырез легко, однако более жесткие материалы потребуют больше ловкости и терпения. Сначала такую кровлю нужно просверлить по контуру в нескольких местах, чтобы всунуть ножовку и выпилить круг.
4. Аккуратно выньте части кровли и через полученное отверстие удаляются материалы, которые размещаются под кровлей (утеплитель, гидроизоляция, обрешетка). Если есть возможность, некоторые детали кровли можно убрать. Это поможет упростить процесс монтажа.
5. Сверху на трубу воздуховода нанизывают проходку с уплотнителем. Строительным скотчем возле трубы нужно зафиксировать водоотталкивающие и пароизоляционные прослойки. Стыки обработать герметиком. На мягкой кровле резиновый уплотнитель крепится герметиком. На твердых поверхностях — саморезами.
6. Когда труба надежно зафиксирована, сверху одевается оголовок, предохраняющий вентиляционный канал от осадков, птиц и мусора.

Узел прохода сквозь кровлю не должен иметь извилин и впадин, т. к. зимой в них может образоваться снеговой карман и растаявшая вода окажется под крышей.

Укрепление системы стропил

Часто при проведении дымохода встает вопрос об укреплении и упрочнении системы стропил, ведь необходимо в пироге кровли сформировать отверстие для трубы. То есть понадобится установить пару распорок. При создании кровли из металлочерепицы шаг между стропилами редкий, и сформированный проем или расстояние между стропилами может оказаться слишком большими. Поэтому и необходимо устанавливать вертикальные распорки.

Устройство короба для вывода трубы

Иногда приходится нарушать целостность стропильной ноги, то есть разрезать ее. Тогда в определенных ситуациях распиливаются также прогоны или ригели. В этом случае в месте распила стропильной ноги ее необходимо скрепить с соседними, не поврежденными. Для этого также используются дополнительные распорки, между которыми вставляются вертикально бруски. Их функция – замена в месте прохода дымохода стропильной ноги.

К чему может привести некачественная установка

Зачастую, в перечень работ мастера- печника или монтажника газового или электрического обогревательного котла не включены работы по обустройству дымохода. Подразумевается, что проход дымоотводной трубы сквозь крышу закладывают на этапе строительства, или домовладелец смонтирует дымоход своими силами. Кажущаяся простота такой работы провоцирует хозяев отказываться от использования профессиональных мастеров- кровельщиков. Они не задумываются, к каким серьезным негативным последствиям может привести некачественный вывод дымохода на кровлю.

Часто возникающие проблемы:

• сквозь плохо загерметизированный проход трубы сырость может попадать в кладку, со временем разрушая кирпичи и цементные швы;
• повышенная влажность самой трубы дымохода или соприкасающихся с ней элементов провоцирует усиленное распространение различных микроорганизмов, плесени, грибка. Споры некоторых из них могут представлять опасность для здоровья, и даже жизни человека. Если на трубе видны следы заражения, применять ее не рекомендуется, а в особых случаях необходимо полностью заменить всю систему дымоотведения;
• просачивание воды в местах прохода дымохода через элементы кровли, приводит к снижению свойств термоизоляции утеплителя на половину. Нужно понимать, что после высыхания такого слоя, изоляционные характеристики на прежний уровень уже не смогут вернуться;
• некачественно установленный дымоход влияет на долговечность материалов элементов кровли и стропильной системы. Проникающая влага ускоряет процессы гниения дерева, что приведет к разрушению силового каркаса;
• большие щели около прохода труб приводят к прекращению нормальной циркуляции теплого и холодного воздуха в помещении под крышей. Это приводит к дополнительным энергопотерям, а значит и к лишним затратам на обогрев;
• некачественная облицовка дымохода существенно портит внешний вид всего здания.

Над крышей поднимают не только дымоходы от печек, каминов и прочих твердотопливных устройств. Туда же выводят выхлопные трубы от газовых обогревателей, а также трубы вентиляции. При их монтаже применяют точно такие же методы, как и для печных труб.

Финальные работы

Разделка печной трубы на потолке или крыше своими руками окончена. Остается только просушить печь. Но перед этим проверяем тягу в трубе. Для этого подносим факел к открытой дверце топки, если пламя затягивает вовнутрь – тяга в норме. При недостаточной вентиляции потребуется удалить строительный мусор из труб и только после этого переходить к следующему этапу финала.

После остывания поверхностей проводим 2 сушку печи и проверяем все стыки и сам дымоход на герметичность, и отсутствие просечек газов в помещение. Возможные неисправности устраняем и только после окончательной проверки можно приступать к эксплуатации печей.

Только качественно выполнив основные этапы работ, проведя внимательную проверку готового дымохода, вы сможете обезопасить свой дом от пожаров и вдыхать ароматный запах горящих дров, а не угарного газа, валящего из щелей дымохода.

←Предыдущая статья Следующая статья →

Грамотный монтаж проходного узла через кровлю для печной или вентиляционной трубы обеспечивает не только сохранность печи, трубы и строения, но и является залогом безопасности жильцов. На первый взгляд оформление кровельной проходки для дымохода представляется делом несложным. Однако здесь потребуется обеспечить безупречную гидро- и теплоизоляцию проходного узла, выбрать наилучшее место для вывода трубы на крышу, не разрушить эстетическое оформление здания.

Бытует мнение, что эффективность и безопасность индивидуальной отопительной системы зависит от конструкции печи и умения печника. Мало кто задумывается о том, что полноценное сгорание топлива зависит больше от печной трубы и силы тяги

И только специалисты знают насколько важно смонтировать качественный проходной узел через кровлю

Когда строят печь, то основное внимание уделяют температурной устойчивости материалов. Но огнеупорный кирпич дымохода и минеральный утеплитель сэндвич-трубы беззащитны перед систематическим увлажнением

Некачественное оформление вывода трубы на крышу влечет за собой серьезные последствия, влияющие на работу дымохода. Нарушение норм теплоизоляции трубы от горючих материалов кровли, чердачных перекрытий может привести:

• к возгоранию в местах соприкосновения трубы и горючих материалов конструкции дома;
• к образованию большого количества конденсата в трубе, что приведет к ее быстрому разрушению;
• к образованию толстого налета сажи на внутренней стенке дымохода и уменьшению его рабочего просвета;
• к уменьшению печной тяги и образованию угарного газа, опасного для жизни человека.

Некачественная гидроизоляция проходного кровельного узла грозит:

• попаданием атмосферной влаги в чердачное помещение, что провоцирует образование грибка и плесени;
• намокание стропил ведет к инициации процессов гниения древесины, как бы хорошо она не была обработана антисептиком;
• разрушением кирпичной кладки дымохода;
• повышенной коррозией металлической трубы;
• намоканием теплоизоляции (минеральной ваты), после которой этот материал приходит в полную негодность и теряет свои теплоизоляционные свойства.

Современный дом – это сложная система, которая не может полноценно функционировать в автономном режиме. Так или иначе к дому должны быть подключены различные коммуникации, и часть этих подключений производится через крышу. Для того, чтобы обеспечить эстетичность и герметичность кровли в местах ввода труб, вентиляции , антенн и т.д., необходимо правильно подобрать кровельные проходки.

Конструкция сэндвич труб

Все, что касается отопительного оборудования связано с опасностью возникновения пожаров, особенно в деревянных домах. Статистика утверждает, что более половины случаем возгорания происходят, потому что домовладельцы выполнили монтаж дымохода своими руками некорректно. Чтобы облегчить эту задачу и защитить дом от огня, используют сэндвич трубы для дымохода. На первый взгляд они похожи на обыкновенные изделия из нержавейки, но на самом деле имеют трехслойное строение:

Конструкция сэндвич трубы

1. Внутренний контур. Цилиндр круглого сечения из нержавеющей стали повышенной прочности толщиной не менее 1 мм с добавлением цинка или молибдена. Внутреннюю трубу изготавливают из листа металла, с помощью сварки получая герметичный шов. Благодаря высоким антикоррозийным качествам легированную сталь не повреждает взаимодействие с водой.
2. Изоляционный слой. Между внутренним и внешним контуром находится изоляционная прослойка, которая выполняет две важные функции: «запирает» жар внутри трубы, не позволяя ему нагревать окружающие материалы и не позволяет дыму остывать во время прохождения по трубе, чтобы сажа не оседала на ее стенках. В качестве термоизоляции используют волокнистые материалы с наивысшим классом огнестойкости с рабочей температурой до 700 градусов, к примеру, минеральную вату на базальтовой основе. Слой изоляции между контурами составляет 40-60 мм, а плотность утеплителя 12о кг на кубический м.
3. Внешний кожух. Внешняя оболочка сэндвич трубы, изготовляемая из нержавеющей стали или другого вида металла. Шов кожуха выполняют при помощи лазерной сварки, которая не повреждает гальванический слой нержавейки, защищающий ее от коррозии. Стоимость труб из латуни и меди намного увеличивает затраты на прокладку дымохода, а установка оправдана эффектным внешним видом.

Сендвичные трубы состоят из доборных элементов: прямых участков, отводов, тройников. Диаметр изделий зависит от производителя, поэтому необходимо покупать все части дымохода одной фирмы, идеально подходящие друг к другу.

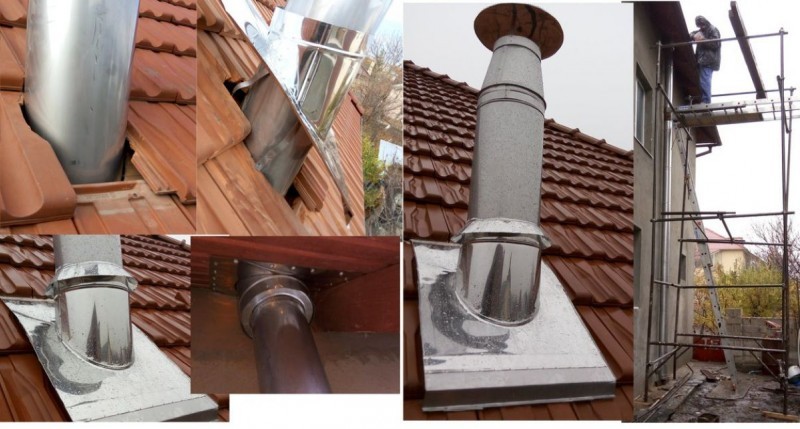

Разделка трубы на металлочерепице

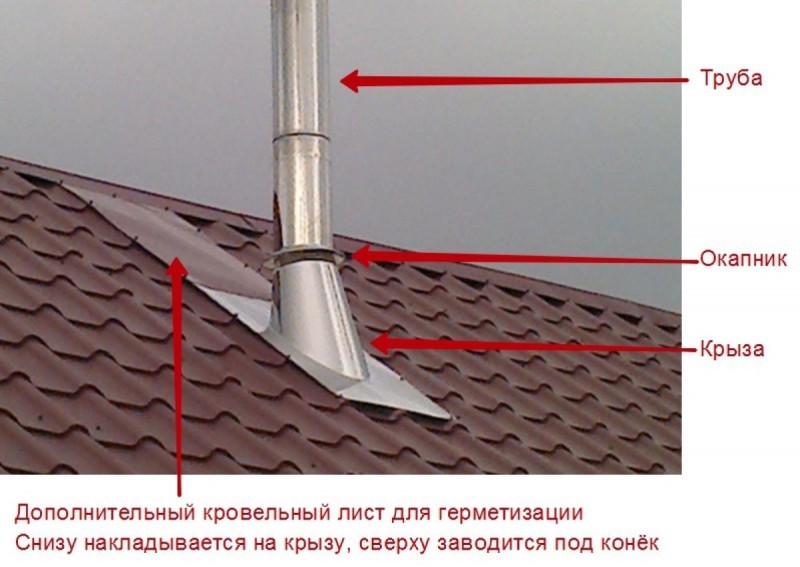

Проходные элементы различаются в зависимости от формы сечения трубы. Для прямоугольной трубы потребуется комплектная гидроизоляция в сборе, с внутренним и наружным фартуками. Фартуки монтируют в определенной последовательности и изолируют по периметру дымоотводной трубы, с обеспечением полной герметичности прохода. Элементы сборные и разработаны специально для изоляции примыканий к кирпичным конструкциям и каркасам с прямоугольными формами поперечных сечений.

Проходной узел для труб-сэндвич выполняется из детали, которую крепят на кровельный материал, вторая часть комплекта для примыкания к круглым трубам – гидрозатвор. Собирают проход так, чтобы непосредственно с трубой-сэнвич контактировала воронка гидрозатвора в верхней части, с уплотнительным кольцом, материал кольца должен быть термостойким и эластичным. Крепят гидрозатвор к кровельному материалу на саморезах, вкручивая их по периметру нижней части воронки. Резиновый материал детали армируют по контуру алюминиевыми лентами. Таким же образом выводят на кровлю вентиляционные шахты.

Примыкания прямоугольных дымоходов через кровельную металлочерепицу выполняют, закладывая в зазоры между нагревающимися поверхностями и деревянными элементами теплоизолирующий негорючий материал с асбестовой прослойкой. Толщины негорючей термоизоляции в 5-10 см достаточно, чтобы предотвратить нагрев деревянных элементов стропил и обрешетки и их воспламенение. Безопасные конструкции обхода круглых дымоходов включают металлические ограничители, выполненные с овальными отверстиями и рассчитанные на установку на наклонные скаты. Ограничитель крепят на обрешетку, через отверстие пропускают трубу. Толщина металлического листа ограничителя недостаточна, чтоб дерево обрешетки получило достаточно нагрева, чтобы воспламениться. Но несмотря на это, между дымоотводной трубой и ограничивающей деталью закладывают негорючие изоляционные материалы.

Особенности примыкания к коаксильной круглой трубе:

• Проходки для коаксильных труб изготавливают из этиленпропиленовой микропористой резины (ЭПДМ). Резиновые детали присоединяются крепежными шурупами посредством фланцев. Проходные детали могут быть рассчитаны только на определенные диаметры, но могут быть и универсальными с возможностью подгонки до нужного диаметра;
• При монтаже надевают деталь проходки на трубу, по контуру на фланцевое соединение наносят термостойкий герметик. Фланец фиксируют на кровельной металлочерепице с помощью саморезов, далее слегка загибают деталь проходки по верхнему краю, чтобы заполнить зазор герметиком. Дополнительная защита от стекающей по кровле воды – затянутые по верху проходки хомуты. Таким образом можно выводит дымоотводную трубу через металлочерепицу и другие кровельные материалы, исключая шифер и керамическую черепицу.

Примыкания к каркасным квадратным трубам: крепление примыкающих планок выполняют на саморезах, но не прямо на поверхность, а через загибы, сделанные по краям металлического кровельного материала. Не очень распространенный вид гладкой черепицы, но монтаж выполняют аналогично всем металлическим кровлям – заводят нижнюю примыкающую деталь под верхнюю. Под фартук черепицу монтируют таким образом, чтобы верхняя относительно трубы черепица заходила на фартук, перекрывая путь стекающей воде. При точном монтаже герметичность практически обеспечена без гидроизолирующего материала и герметика. Каркасные трубы самые сложные по отделке, и данный способ монтажа применяют нечасто, а для проходок через более распространенные рельефные металлические кровли такой монтаж невозможен.

Примыкания к кирпичным трубам начинают с разметки. Применяют шаблоны, можно сделать такой шаблон из деревянной рейки. Прикладывая шаблон по контуру в направлении от обрешетки, высота будет равна высоте фартука. С помощью болгарки выполняют вырез под загибы фартука, рез делают по разметке на 1 см, затем зазор обеспыливают щетками или продувкой с помощью компрессора.

После нарезки деталей фартука с примеркой фиксируют боковые и нижние детали, выполняют загиб и разбирают конструкцию, чтобы закрепить гидроизоляцию и нанести в зазоры силиконовый герметик. Крепят планки на обрешетку гвоздями, нанося под каждую шляпку силикон. Наружный фартук устанавливают последним, завершая сборку, при этом зазор между металлочерепицей и трубой окажется закрыт, нижняя планка при этом расположена заподлицо к трубе.

Вентиляционные трубы

До широкого введения в обиход окон из пластика, вытяжка в домах была только на кухне, а приток воздуха осуществлялся за счет щелей в оконных рамах. Однако при использовании стеклопакетов, жилье становится почти герметичным, поэтому в проекте изначально предусматривается вытяжная и приточная вентиляция.

Нормы циркуляции воздуха для жилых комнат соответствуют 3 м3 в час на м2 площади, для кухонь – 60, а для ванных и туалетов – 7-8 м3 в час.

Применяются для вентиляции, как правило, асбестоцементные, пластиковые, а также канализационные трубы диаметром до 200 мм. Также делают надстройки из кирпича или бетона.

Отделка дымохода: выбор материалов

В число негативных факторов, влияющих на дымоход, входят

• атмосферные влияния (ветер, осадки, ультрафиолетовое излучение);
• перепад температур окружающей среды;
• высокие температурные рабочие нагрузки.

Из-за разницы между температурой рабочей трубы и температурой воздуха в дымоходе образуется конденсат, который провоцирует разрушение трубы в процессе горения печного топлива

. Чтобы избежать образования конденсата и обезопасить трубу от внешних воздействий, требуется предусмотреть надежное утепление дымохода за счет облицовки.

Для обшивки выступающей части трубы используются различные материалы. При выборе следует учитывать

• устойчивость к внешним факторам, износостойкость;
• внешний вид и цветовую гамму (соответствие кровельному покрытию или отделке стен здания).

Обшивку дымохода рекомендуется выполнить до укладки кровельного материала, чтобы избежать повреждения или загрязнения покрытия крыши.

Отделка дымохода на крыше чаще всего выполняется с использованием

• клинкерного кирпича или плитка;
• штукатурки;
• цементно-волокнистых плит;
• кровельного материала (профнастил, сланец).

Характеристики отделочных материалов

Клинкерный кирпич или плитка – практичный вариант отделки дымоходной трубы, поскольку на таком материале не заметна грязь. К преимуществам клинкерных материалов также относится эстетичность кладки, такой дымоход прекрасно сочетается с кровельным покрытием любого типа. Стоит отметить устойчивость плитки и кирпича к погодным условиям, перепадам температур, а также прочность материала. Для облицовки дымохода применяется исключительно полнотелый клинкерный кирпич, уложенный на раствор для клинкера, для затирки швов применяются особые составы. Тонкая, легкая клинкерная плитка обычно применяется для облицовки высоких труб.

Отделка дымохода на крыше при помощи штукатурки характеризуется

• доступной стоимостью;
• простым монтажом;
• универсальностью (подходит к любым кровельным покрытиям);
• возможностью реализовывать любые цветовые решения (штукатурка может быть окрашена силиконовой краской).

Штукатурка труб выполняется по той же технологии, что и отделка фасадных стен. Может использоваться традиционный цементный или известково-цементный раствор, но более долговечным вариантом является применение минеральной, силиконовой, силикатной или акриловой штукатурки. Окрашивание высохшей поверхности повышает износостойкость и долговечность отделки.

Цементно-волокнистые плиты малого формата прочны, устойчивы к воздействию ультрафиолета, влаги, температурным колебаниям, имеют небольшой вес. Это экологически чистый, негорючий материал. Для облицовки дымохода можно применять гладкие или структурированные плиты, в продаже представлен материал в широкой цветовой гамме.

Если для покрытия кровли используется сланец, облицовка дымохода на крыше обычно выполняется из этого же материала. Сланцевые плиты могут иметь форму дуги, чешуи, прямоугольника или восьмиугольника. Цвет этого натурального материала зависит от месторождения. Обычно это графитный, зеленый или пурпурный цвет.

Достаточно простой и бюджетный вариант отделки трубы – использование профнастила. Он применяется, если покрытие кровли выполнено из того же материала. Труба, отделанная в цвет крыши, выглядит эстетически привлекательно.

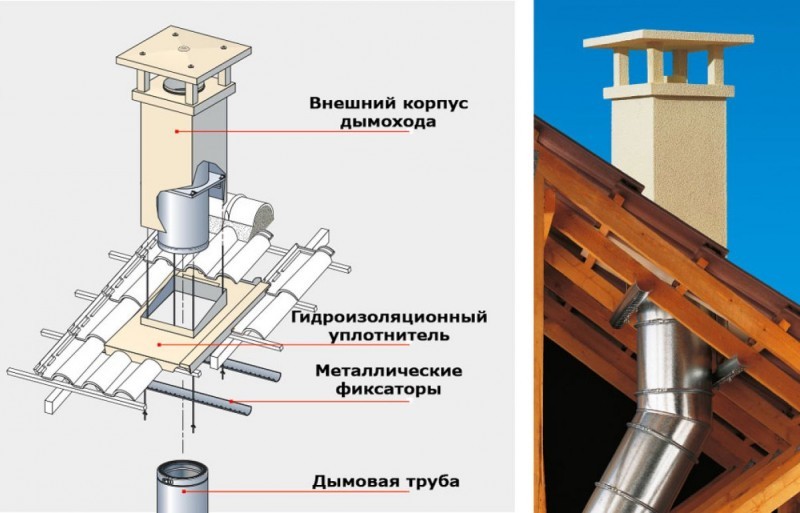

Изготовленные в заводских условиях, элементы дымохода для прохода крыши имеют эстетичный вид и достаточно просты в монтаже. Они оснащены стальным дымоходным каналом и могут иметь готовую внешнюю облицовку из какого-либо материала, или быть подготовленными под самостоятельную отделку, чтобы дымоход внешне гармонировал с кровлей. Модульная стальная конструкция дополнительно не отделывается, ее достаточно смонтировать в месте прохода через кровельный пирог.

Зашивка труб над кровлей

Выполняют ее в определенных случаях:

1. Кладка была выложена из некачественных материалов и имеется опасение, что кирпич может не выдержать атмосферных нагрузок.
2. При достаточной высоте трубы отсутствует требуемая сила тяги. В таком случае прежде, как обшить дымоход, нужно уложить слой теплоизоляции. Для дымоотводящих конструкций используют негорючий материал, которым является базальтовая вата.
3. Когда на крышу можно вывести лишь пластиковые воздуховоды, имеющие легкий вес, тогда отсутствует необходимость в выполнении кирпичной кладки. Вместо этого сооружают прочный каркас, коммуникации проводят внутри него, а снаружи после укладки утеплителя делают зашивку.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

Схема вывода дымохода через крышу из профнастила

• Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
• Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
• Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
• Чтобы обеспечить хорошую тягу, системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи

Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите

Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

Схема врезки трубы на крыше из профнастила

• Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
• В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.

• Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.

• Надставляют дымоход новыми сегментами до необходимой высоты, стягивая места соединений хомутами из оцинкованной стали.
• После этого остается только навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает резиновый уплотнитель и короб.

Установка декоративного наружного фартука

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.

Вывод трубы через кровлю

Прежде чем начинать монтаж дымохода. подготовьте инструменты:

Схема расположения дымовой трубы относительно конька крыши.

• дрель;
• набор сверл;
• болгарка;
• герметик термостойкий;
• заклепочник;
• лента алюминиевая;
• хомуты;
• уголки для закрепления трубы.

При производстве работ по выводу трубы требуется решить следующие вопросы:

1. Проход через кровлю должен отвечать всем требованиям пожарной безопасности, учитывая то, что труба пересекает перекрытие и крышу, которые возможно обладают горючими свойствами.
2. Внутреннее пространство дома должно быть защищено от попадания через трубы влаги и ветра.

Выведение трубы через конек имеет следующие преимущества:

1. Простота работ связанных с примыканием трубы к кровельному покрытию.
2. На коньке не возникают снежные карманы, что уменьшает риски образования протечек.

К недостаткам такого способа можно отнести:

• в каркасе крыши отсутствует несущая коньковая балка;
• разрыв несущей коньковой балки в месте прохода трубы дымохода через крышу;
• требуется дополнительная установка стропильных опор, что очень неудобно при планировании мансарды.

В следствии этого обычно проход дымохода выводится на скат около конька, где тоже не собирается снеговой мешок. Схема выполнения такого узла также довольно проста.

Схема расположения допустимых зазоров при монтаже дымохода.

Совет: делать дымоход в ендове (место пересечения двух скатов кровли изнутри под углом) не следует, т. к. эта точка очень сложна в качественном выполнении зоны примыкания трубы к кровле. Сюда будет проникать дождевая вода, а зимой в ендове будет образовываться снежный карман, что в конечном итоге приведет к постоянным протечкам.

Очень важно соблюдение зазора между стропилами и крышей. В идеале он должен быть около 25-30 см. Если кровля изготовлена из горючего материала, к примеру из стандартного рубероида, чтобы избежать пожароопасных ситуаций, минимальный зазор должен составлять 13-25 см

Если кровля изготовлена из горючего материала, к примеру из стандартного рубероида, чтобы избежать пожароопасных ситуаций, минимальный зазор должен составлять 13-25 см.

В случае исполнения крыши из негорючих материалов расстояние может быть сокращено до нескольких сантиметров. Требуется лишь удалить трубу от обрешетки.

Когда крыша имеет вид кровельного пирога. который состоит из тепло-, паро- и гидроизоляции, при монтажных работах по устройству узла дымохода через крышу возникают некоторые трудности, связанные с нарушением целостности слоев изоляции, что в свою очередь приводит к снижению уровня защиты утепляющих слоев.

Наиболее приемлемый способ для данного случая — обособить пространство около трубы от кровли. Способ заключается в исполнении специального короба для дымохода, который можно сделать из стропил и балок. Между стенами короба и трубой должен оставляться зазор в 13-15 см. Вокруг дымохода пространство заполняется изоляционными негорючими материалами, к примеру, подойдет каменная вата.

Схема гидроизоляции дымохода.

Паро- и гидроизоляция подводится к коробу обычным способом: пленку надрезают по типу конверта. Затем, подведя к поперечным балкам и стропилам, фиксируют скобами или гвоздями.

Гидроизоляционный слой прижимается обрешеточными брусками, а пароизоляционный — каркасом отделочного материала мансарды. После этого стыки короба и пленки уплотняются специально предназначенными составами или лентами, улучшающими герметичность.
