Бестраншейная прокладка водопровода

Другие методы утепления трубопровода

Стоит рассмотреть, как утеплить водопроводную трубу без применения утепляющих материалов. Для этого существуют следующие способы:

• поддержка давления;
• греющий кабель.

Для использования первого метода в трубопровод устанавливается ресивер, а после насоса – обратный клапан. Кран перед ресивером закрывают и запускают насос. Таким образом, водопровод в зимний период не замерзнет и проживающие в доме могут использовать воду беспрепятственно, не боясь, что она замерзнет.

Монтируя электрический греющий кабель, необходимо помнить, что его можно расположить как внутри труб, так и снаружи. При этом укладка водопровода в этом случае производится на маленькой глубине. Вместо 2 м достаточно вырыть траншеи глубиной в 0,5 м. Но этот метод имеет недостаток – зависимость от электрической энергии.

Теперь о том, как утеплить водопровод на даче этим методом. Существует 2 типа укладки: продольная и спиральная. Этапы укладки:

• на трубопровод наматывают слой изоляционного материала;
• наносят защитную пленку или покрытие;
• подключают к электросети.

Одной из проблем считают участок в стене здания – ввод воды в дом. Для того чтобы в зимний период проблема не дала о себе знать, нужно:

1. Создать в тех трубах, которые отвечают за ввод воды в дом, высокое давление. Система водоснабжения дополняется ресивером. Его при отъезде с дачного дома включают, а давление устанавливают на отметке 3 атмосферы. Этот метод даст возможность произвести утепление ввода, при этом вода не замерзнет. Приехав на следующий сезон на дачный участок, владелец, стравит давление и приведет подачу воды в норму. Для того чтобы применить этот метод, необходимо убедиться в равномерности давления в системе, в прочности труб (чтобы при повышенном давлении они не повредились).
2. Утепление труб водопровода возможно при помощи прогрева вводных труб электропроводом. В проблематичных местах их обматывают кабелем и подключают к электросети. Но этот метод имеет недостатки – дополнительный расход электроэнергии и невозможность прогрева во время отключения тока. Но есть выход и из этой ситуации, который заключается в покупке генератора.
3. Теперь о том, как утеплить трубу с холодной водой при помощи воздуха. Углубляя водопровод в почву, учитывают, что снизу его греет земля, а сверху на него воздействует холод (воздушные массы). Если теплоизоляция труб будет произведена вокруг, то они будут защищены не только от холода, но и от естественного тепла, идущего от почвы. Поэтому в этом варианте применяют утепляющий кожух, его форма напоминает зонт.
4. Способ труба в трубе предполагает размещение более мелких изделий в большие по размеру или диаметру, а промежуток между ними заполняет теплоизоляционный материал: керамзит, пенопласт, минвата, монтажная пена и др. Иногда межтрубное пространство заполняется горячим воздухом. При этом укладка производится в землю, а если грунт влажный или сыпучий – в кирпичный лоток.

Чтобы канализация была утеплена, кроме этих методов, есть еще способ — расположение труб на 0,1 м ниже точки промерзания грунта.

При укладке наружной канализации проводятся земельные работы, готовят траншеи, котлован под септик. Если уровень промерзания составляет 1,7 м, то минимальная глубина расположения трубопровода составит 1,8 м. А так как система водоснабжения требует небольшой уклон, то она в итоге будет залегать на глубине 2,6-3 м. При надобности ремонта системы это осложнит работы. Поэтому водопровод на даче своими руками монтируют по инструкции:

• подготавливают траншеи шириной 0,6 м, глубиной на 0,1 м больше точки промерзания почвы;
• траншеи должны иметь уклон до 2% от общей длины трубопровода;
• в траншеи укладывают песчаную подушку (0,1 м) и уплотняют;
• все элементы водопроводной системы раскладывают вдоль вырытых канавок;
• выполняют соединения и укрепляют все герметиком или силиконом, при этом применяют манжеты (для уплотнения);
• надевают на трубу теплоизоляционный материал и закрепляют все скотчем;
• все засыпают песком, а по бокам делают утрамбовку;
• далее засыпают все почвой (холмиком), через некоторое время она осядет.

Теперь не будет вопросов, как утеплить трубы самостоятельно. Ведь это сможет каждый читатель. Но если нет навыков в монтаже, тогда лучше пригласить специалистов, которые не только произведут правильный монтаж водопровода, но и рассчитают нужное количество материала, а значит, потребитель сохранит свой бюджет и не сделает ненужных затрат.

Секреты правильного утепления водопровода

Обязательно рекомендуется составить подробную схему подземных водопроводных коммуникаций в доме и на земельном участке, а также уделить пристальное внимание соединительным элементам. Помните, что всего лишь одна маленькая капля воды, которая замерзла в резьбе, способна их поломать

А трубы в свою очередь не должны подвергаться процессу коррозии, самый оптимальный вариант – металлопластик

Помните, что всего лишь одна маленькая капля воды, которая замерзла в резьбе, способна их поломать. А трубы в свою очередь не должны подвергаться процессу коррозии, самый оптимальный вариант – металлопластик.

Утеплять и подогревать рекомендуется все участки трубопровода, что находятся при отрицательной температуре. Это касается помещений в доме, к примеру, неотапливаемых подвалов, и мест ввода труб в здания.

Для этого принято использовать канализационные трубы из ПВХ диаметром 100 – 150 миллиметров, распилив ее вдоль заранее. Дальше следует отцентрировать и закрепить все при помощи скотча.

Просверлите по высоте несколько отверстий, заполните пространство между трубами строительной пеной из баллончика. По мере заполнения закрывать отверстия вы можете тем же скотчем.

Помните, тёплые водопроводные трубы в зимнюю пору становятся объектами увеличенного внимания со стороны различных грызунов – кротов, крыс и прочей живности. Они способны легко прогрызать утеплитель, асбестовые и пластиковые трубы, считая их наиболее подходящим тёплым местечком.

Защитить от них водопроводные трубы можно, оштукатурив их раствором с битым стеклом, обернув их металлической сеткой, либо при помощи металлического рукава.

На этом процедура утепления трубы завершена. Труба при правильном выполнении инструкции прослужит долго и на высшем уровне, не боясь лютых морозов. Хочется еще раз напомнить, что утепление водопровода следует производить своевременно, не дожидаясь, пока случится разрыв в результате замерзания воды.

Всегда учитывайте водоотталкивающие свойства, долговечность и соответствие теплоизоляционного материала требованиям противопожарной безопасности.

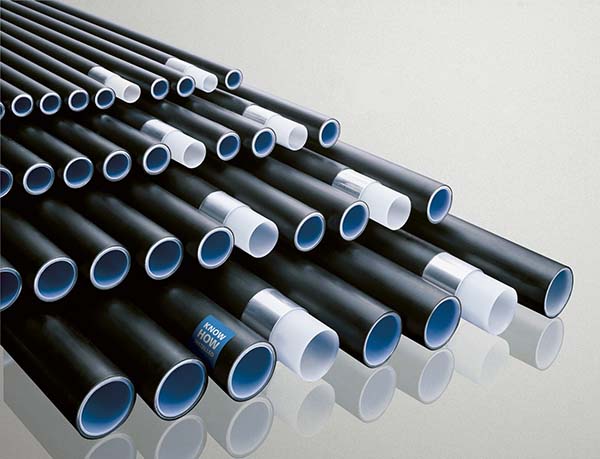

Металлопластиковые трубы

Еще довольно большой популярностью среди дачников пользуются металлопластиковые трубы. Их особенность заключается в нижеприведенных моментах:

1. Структура трехслойная, каждый слой выполняет свою задачу.
2. Внутренние и наружные слои представлены полимером. Этот материал выдерживает воздействие повышенной влажности и перепала температур, низкий показатель шероховатости не приводит к образованию засоров.
3. Слой между пластиком изготавливается из алюминия. Этот металл обладает высокой пластичность и не подается воздействию коррозии.

Они имеют эстетичный вид и небольшой вес. Пластичность алюминия и свойства пластика позволяют некоторые варианты исполнения металлопластиковых труб изгибать, что снижает количество соединений по причине отсутствия необходимости в поворотных элементах. Однако многослойная структура и применение алюминия существенно повышают стоимость изделия.

Прокладка водопровода в земле из ПНД

В соответствии с видом системы, выбирается напорный либо же безнапорный материал для укладки полиэтиленовых труб в заготовленную траншею. Благодаря первой разновидности труб удается непрерывно сдерживать заданное давление, изделие без напора не может этим похвастаться. Напорный – прекрасно подходит для водоснабжения, другой – для канализационной сети.

Соблюдая правильную последовательность действий, удается быстро и качественно выполнить работы по прокладке трубы ПНД в землю.

Начать стоит со схематичного указания в каком месте и каким образом будут размещены трубы на участке. Чтобы составить план необязательно обладать образованием с инженерным уклоном, достаточно понимать ключевые особенности почвы и имеющейся территории.

Для правильной укладки рекомендуется задействовать специальные документы технической направленности для площади. Зачастую, в них уже расписаны имеющиеся коммуникации и области мелиорации, если таковы расположены вблизи. Руководствуясь указанной документацией, Вы сможете схематически установить место грядущего пролегания труб.

Уделите внимание нескольким параметрам: территориальной площади с целью определения правильности разветвлений и входящих компонентов, а также мягкости и сыпучести почвы, что отразится на правильном подборе сырьевой базы

Также важно знать обозначение ПНД изделий, поскольку их разновидностей предостаточно. Замечено, что для прокладки сетей под землей стоит задействовать PN10

Материал полностью отвечает всем нормативам для ресурса с питьевой водой. ПНД рассчитаны на выдержку непрерывного давления до 10 атмосфер. Они наделены высокой прочностью. С обустройством канализации дело обстоит проще: допускается использование стандартных изделий без особенностей

Замечено, что для прокладки сетей под землей стоит задействовать PN10. Материал полностью отвечает всем нормативам для ресурса с питьевой водой. ПНД рассчитаны на выдержку непрерывного давления до 10 атмосфер. Они наделены высокой прочностью. С обустройством канализации дело обстоит проще: допускается использование стандартных изделий без особенностей

Также важно знать обозначение ПНД изделий, поскольку их разновидностей предостаточно. Замечено, что для прокладки сетей под землей стоит задействовать PN10

Материал полностью отвечает всем нормативам для ресурса с питьевой водой. ПНД рассчитаны на выдержку непрерывного давления до 10 атмосфер. Они наделены высокой прочностью. С обустройством канализации дело обстоит проще: допускается использование стандартных изделий без особенностей.

Осуществляя укладку водопровода на даче, обратите внимание на рекомендуемую глубины погружения конструкции – 1,6 м. Это связано с показателями промерзания грунта, что достигает 1,4 м

Из чего выходит, что выкопав яму меньшую по глубине, существует риск возникновения большой порчи труб.

Грунт, ниже уровня в 1,6 м всегда содержит плюсовую температуру. При отсутствии возможности погружения трубы на установленную глубину, стоит подумать о проведении вспомогательных работ, связанных с утеплением системы. Погружать изделие ниже зафиксированной черты не желательно, поскольку ПНД не справиться с физическим давлением и лопнет.

Преимущества и недостатки материалов

В отличие от бетонных, пластиковые изделия стоят недорого и обладают небольшим весом. Они не подвержены коррозии, излому и служат много лет. Поэтому пластиковая труба в канаву при монтаже не вызывает проблем и дает возможность сэкономить на проведении работ.

Однако пластиковые трубы, бывшие в употреблении, использовать при создании дренажной системы крайне не рекомендуется – они могут не выдержать вес тяжелых авто, например, грузовика.

Отличительной особенностью стальных дренажных конструкций является надежность и прочность. Однако есть у них и недостаток – это подверженность коррозии, которая разрушает трубы.

Несмотря на это, время службы достаточно длительное. Эти изделия способны выдерживать внушительный вес, а для монтажа не требуется вмешательство специалистов. Трубы с толстыми стенками, несмотря на влияние коррозии, могут служить много лет.

В продаже также встречаются гофрированная трубная продукция с большим диаметром. Изделие выполнено таким образом, что конструкция способна выдерживать большую нагрузку, к тому же срок его эксплуатации весьма значительный.

Пластик не подвержен коррозии и влиянию агрессивных веществ. Установка таких труб происходит легко. Большой плюс – низкая стоимость изделий.

Преимущества пластиковой трубной продукции:

Устойчивость к высокой температуре. Рабочий режим для них находится в пределе от -20 до +70 градусов, хотя предельный диапазон составляет от – 60 до + 100 градусов.
Хорошая устойчивость к химии. Поэтому их применяют для промышленных стоков.
Устойчивость к ударам

Это особенно важно при температурах ниже 0 градусов. Гофрированная труба в канаву намного предпочтительней гладкой в случае транспортировки и установки в зимнее время года.
Высокая кольцевая жесткость

Данный показатель составляет не менее 8 кН/м2, что соответствует эксплуатационному классу Т. Изделия подходят для укладки под автомагистралями и тяжелыми по весу грунтами.
Удобная и недорогая транспортировка. Это возможно благодаря незначительному весу полипропиленовых труб.
Простой монтаж. Гофрированные двустенные трубы без труда соединяются с гладкостенными ПП и ПВХ трубами. Их можно присоединять к бетонным и полимерным колодцам. Установка может производиться без участия тяжелой подъемной техники.
Простая резка. Полипропиленовая пластиковая труба в канаву на заезд успешно разрезается обычной пилой.
Период службы изделий достигает 50 лет.

Иногда владельцы участков самостоятельно создают пропускные конструкции для канав. В этом случае берут стандартную трубу из пластика большого диаметра и помещают ее в яму.

После вокруг изделия обустраивают пояс – для его создания понадобится армирующая сетка. Затем конструкцию заливают бетоном. Длительность эксплуатации составит несколько десятилетий, причем цена сооружения будет невысокой.

Как правильно выполнить монтаж пластиковых труб для водопровода своими руками

Чтобы правильно развести водопровод дома, следует составить схему прокладки водопровода, рассчитать количество соединительных элементов, а также крепления

Обратите внимание, что допускается укладка магистралей снаружи навесным способом, а также посредством монтажа в заранее приготовленные ниши стен (штробы). При составлении схемы обязательно следует учитывать те места, где пластиковая магистраль будет проходить через стены и перегородки

Также следует рассчитать количество поворотов контура, коленей, фитингов и муфт.

Пример разводки водопроводной магистрали

После закупки оборудования, нарезки магистралей нужной длины приступают к пайке элементов при помощи специального аппарата. Для различного диаметра полимеров существуют определённые насадки, которые позволяют быстро состыковывать различные части.

Сварка полимерных частей водопроводной магистрали

Лучше использовать для монтажных работ профессиональное оборудование и избегать кустарных способов соединения полимеров. Это позволит избежать дефектов при сборке контура и возможного протекания стыков.

Соединительные элементы, используемые при монтаже водопровода

Статья по теме:

Методы утепления

Выполнять работы по утеплению труб для воды нужно обязательно, ведь при низкой температуре вода замерзнет, и система перестанет работать

Поэтому важно заранее приложить все усилия, чтобы подобных неприятностей не случилось. Особенно это касается наземной части трубы, проходящей по улице и по неотапливаемым помещениям.

Чтобы определиться с правильным материалом для выполнения утепления, стоит учесть такие факторы:

поскольку в частном секторе все строительные работы хозяева, зачастую, производят самостоятельно, процесс монтажа утеплителя должен быть максимально простым и удобным, чтобы не создавать сложностей для новичков;
продолжительный срок службы изделий, который позволит обойтись без дополнительных мер как можно дольше;
негорючесть материала и его пожарная безопасность;
создание герметичного покрытия;
правильное соотношение качества и цены материала, что очень важно.

Итак, учитывая все перечисленные факторы, утеплитель должен соответствовать таким параметрам:

• низкая теплопроводность;
• способность хорошо впитывать влагу;
• устойчивость к воздействию окружающей среды;
• устойчивость к температурным колебаниям.

Все эти показатели являются определяющими при выборе оптимального материала для утепления труб. По большому счету разновидностей утепляющих материалов немного, поэтому выбрать что-то подходящее не так сложно.

Если монтаж водопровода выполнен из металлопластиковых труб, то выбор можно остановить на тепловолокне. Оно имеет небольшую плотность, что является его главным достоинством. Однако такой материал нуждается в дополнительной изоляции, что существенно повышает продолжительность и стоимость работы.

Базальтовая вата отличается хорошими качественными характеристиками и удобным способом укладки, однако, стоит такой утеплитель достаточно дорого.

Пенополистирол является отличным материалом для утепления, он весьма востребован среди потребителей. Его можно использовать как для внешних, так и для внутренних работ, причем прочность материала позволяет его повторное применение в случае демонтажа системы для ремонта, например.

Чтобы произвести укладку пенополистирола, скорлупу нужно разделить надвое, сначала первую часть наденьте на трубу, а затем вторую – поместите внахлест. После монтажа всех элементов утепления стыки нужно загерметизировать несколькими слоями скотча. Скорлупу фасонного типа очень удобно применять во время работы с углами и поворотами в системе водопровода. Таким образом, в утеплении труб с помощью пенополистирола нет ничего сложного – с работой справится даже новичок.

Чтобы разобрать слой данного утеплителя, все указанные манипуляции нужно будет выполнить в обратной последовательности.

Итак, в заключение можно сказать, что при условии соблюдения всех принятых правил и нормативов прокладки подземных коммуникаций, вы сможете получить качественную и долговечную систему водоснабжения. Отметим, что при подводке труб для воды к дому, не стоит спешить засыпать траншею. Сначала стоит провести пробный запуск, чтобы исключить любые неполадки и вовремя их исправить. В конце нужно еще раз внимательно осмотреть места стыков, убедиться, что все работает правильно. Только тогда можно считать работу законченной.

Монтаж своими руками

Монтаж капитального водопровода на дачном участке проводят согласно выбранной схеме. Забор воды осуществляют из скважины, колодца, речки, поселковой или городской центральной магистрали. Для обеспечения постоянного давления в системе устанавливают насосную станцию. Комплект включает:

• насос;
• запорную аппаратуру;
• реле и указатель давления.

Необходимые инструменты

Для обустройства капитального водопровода собственными руками потребуются:

• штыковая лопата для рытья траншей;
• разводной или газовый ключ;
• резак и ножницы;
• строительный уровень;
• колышки, шнур, рулетка.

При соединении непосредственно компрессионными фитингами никаких дополнительных инструментов не потребуется. Для горячего способа стыковки необходимо подготовить специальный сварочный утюг, который нагревает торцы труб.

Фитинговые соединения

Для соединения труб из ПНД применяют муфты 2 типов:

1. Компрессионные муфты накручивают на резьбу двух соединяемых участков. Герметизация элементов происходит через каучуковые уплотнители.
2. Диффузионные (электросварные) муфты. Применяют при температурной спайке специальным аппаратом.

Компрессионные муфты накручивают исключительно вручную. Разводные ключи могут повредить соединительные элементы.

Потребуется такие фитинги:

• соединительный для состыковки;
• переходный для соединения труб разного диаметра;
• заглушка, для отключения части водопровода от контура.

Дополнительно закупают дождевальные головки, капельную систему полива, поливочные пистолеты.

Порядок выполнения работ

Непосредственно перед монтажом труб проверяют протяженность будущей магистрали на участке. Для этого план-схему переносят на грунт, размечают магистраль при помощи колышек и маркировочного шнура, роют траншеи. Повторно измеряют длину магистрали и закупают необходимое количество труб и фитингов.

Алгоритм выполнения работ предельно простой:

1. Роют траншеи с уклоном в месте подсоединения под небольшим углом и постепенно выводят рвы в горизонтальную плоскость.
2. Дно траншеи уплотняют песчаной подушкой и стелят гидроизоляцию.
3. Распиливают трубы на части нужной длины. Подсоединяют к точке водозабора и делают разводку по участку. Отрезки утепляют.
4. После монтажа трубопровода его соединяют с приспособлениями для пуска воды.

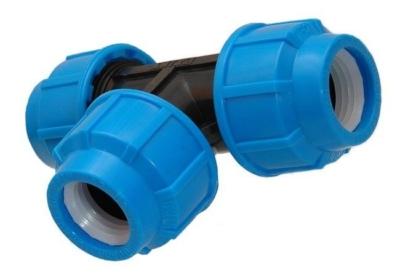

Компрессионный фитинг

Фитинг компрессионного типа устанавливают в таком порядке:

1. Муфту разбирают, вытягивают зажимную часть и прокладку.
2. Прокладку и зажим устанавливают обратно на фиксирующие выступы.
3. Элементы узла состыковывают, фитинг навинчивают вручную, без усилий.

Если соединение элементов водопровода производят температурным методом, используют сварочный аппарат. Необходимо соблюдать следующие правила:

1. Трубы на стыке очищают, обезжиривают, сушат.
2. Работают при t, не меньше +5°С.
3. На изделиях диаметром от 50 мм снимают фаску.

Ввод в колодец или скважину

Насосную станцию устанавливают как можно ближе к заборной вертикальной трубе, выходящей из колодца. Ввод ПНД трубы в колодец производят через проходную металлическую муфту — гильзу. Это защищает водопровод от разрушения при расширении и сужении материалов трубы и колодца при сезонных колебаниях температур. Подводящую магистраль крепят к насосной установке после того, как плотно зафиксируют её к полу.

Водопровод подключают к отводу, идущему за реле давления. Между отводом и магистральной водопроводной линией оборудуют сборное колено. Для этого муфту с резьбой МРН паяют на отрезок трубы. Готовый переходник герметично устанавливают на отвод к реле. Для изоляции стыков используют ФУМ-ленту. На скважину монтируют оголовок.

При обустройстве капитальной системы на поворотах оборудуют смотровые колодцы для ревизии и ремонта.

Какие трубы подходят для прокладки в земле?

Для того чтобы определить, какая труба лучше для водопровода под землей, необходимо иметь данные о структуре почвы и протяженности водогона. В большинстве случаев от этих параметров зависит выбор материала системы. Кроме этого, на выбор элементов водовода оказывает влияние глубина промерзания грунта в данном регионе.

Чаще всего используют полиэтиленовые трубы низкого давления. Подземный водопровод, изготовленный из такого материала, имеет достаточно высокие прочностные характеристики. Он долговечен, не подвержен коррозии и рассчитан на давление 10 бар.

Некоторые домовладельцы отдают предпочтение полипропиленовым трубам. Монтаж их несложен, т.к. соединение проводят посредством резьбовых фитингов. Такие элементы могут использоваться для подвода и разводки горячей воды. Если застройщик отдает предпочтение металлическим трубам, то лучше использовать оцинкованные или нержавеющие. Необходимо знать, что металл подвержен коррозии, что снижает срок эксплуатации, а длительное использование отражается на качестве питьевой воды.

Установка водопровода из ПНД

Трубы из полимерных материалов сегодня выступают в качестве успешных конкурентов металлическим и асбоцементным изделиям, всё шире применяясь для прокладки водопроводных систем. Это обусловлено широким ассортиментом пластиковых труб, изготовляемых из различных полимеров с разными техническими характеристиками. В результате всегда имеется возможность выбора исходного материала для монтажа трубопровода, в соответствии с предъявляемыми к нему эксплуатационно-техническими требованиями.

Одним из наиболее распространённых полимеров, применяемых для производства пластиковых труб, является ПНД – полиэтилен низкого давления.

Технология производства ПНД-труб такова:

• Расплав полиэтилена выдавливается через матрицу необходимого размера.
• Процесс полимеризации в данном случае происходит при атмосферном давлении, в отличие от полиэтилена высокого давления.
• После застывания полиэтиленовой заготовки, они нарезаются на отрезки стандартной длины, либо сворачиваются в бухты.
• Производится маркировка изделий, в соответствии с их техническими характеристиками, и трубы отправляются в продажу.

Трубы из ПНД, бывают нескольких видов

• Лёгкие, рассчитанные на рабочее давление не более 2,5 атмосфер. Маркируются буквой «Л».
• Средне-лёгкие, маркируются «СЛ» и выдерживают давление до 4 атм.
• Средние, маркировка «С», рабочее давление до 8 атм.
• Тяжёлые – «Т», способные выдержать до 10 атмосфер.

При покупке следует обращать внимание на маркировку, выбирая материал для водопроводной сети в зависимости от предполагаемого рабочего давления внутри системы. Смонтировать водопровод из ПНД на даче своими руками не представляет особых затруднений благодаря технологичности сборки

Соединяются между собой ПНД-трубы при помощи специальных фитингов и доборных элементов – тройников, уголков и т.д.

Для дачного водопровода рекомендуется применять трубы из полиэтилена марки 80 или 100. Они отлично подойдут для подачи холодной воды, обладая устойчивостью к воздействию солнечного ультрафиолетового излучения и коррозийному воздействию жидкости. Основная водопроводная ветка делается обычно из трубы диаметром 32-40мм, а отводы от неё – из 20-25-й трубы.

Материалы для устройства дренажа через въезд на подворье

Выбирая, какую трубу положить в канаву, отделяющую проезжую часть дороги от подворья, в первую очередь необходимо узнать о ее возможности выдерживать существенные нагрузки.

Даже если у вас имеется только легковой автотранспорт, нельзя исключать возможность появления необходимости загнать во двор «КАМАЗ», нагруженный стройматериалами. Поэтому первое правило требует выбирать трубы с максимальной жесткостью и несущей способностью.

На сегодняшний день можно выбрать конструкции из различных материалов, способные организовать эффективный и безопасный пропуск воды через насыпь перед въездом на подворье.

Чаще всего применяют следующие варианты:

Металлическая дренажная труба в канаву — такое устройство применялось уже достаточно давно. Даже учитывая склонность металла к коррозии, такие водопропускные устройства способны служить 30-40 лет.

Это объясняется тем, что для этих целей используют толстостенные элементы большого диаметра, а дополнительная гидроизоляция трубы сможет обеспечить надежную защиту от коррозии.

Не менее часто используются бетонные трубы на заезд, обеспечивающие пропуск большого количества воды без нанесения ущерба дорожному покрытию. Такие элементы имеют значительный вес, поэтому их установка в бытовых условиях не всегда целесообразна, так повлечет дополнительные расходы на подъемную технику.

Гораздо проще устроить самодельные железобетонные трубы в канаву. Для этого понадобится обычная пластиковая канализационная труба (диаметр лучше выбирать самый большой, или использовать несколько труб, это зависит от предполагаемого водопритока в канаве).

Монтаж такой водопроточной системы осуществляется следующим образом. На подготовленное основание укладываются пластиковые трубы, которые будут играть роль своеобразной гильзы.

Вокруг труб увязывается армирующий каркас из металлического прута, желательно чтобы он располагался вокруг всей поверхности основного пластикового элемента. В этом случае после заливки бетона получится монолитная конструкция, способная выдержать существенные нагрузки.

Монтаж такой системы особенно актуален для устройства отвода через дорожное полотно дождевых осадков. Следует отметить, что подобные конструкции могут отличаться хрупкостью, поэтому их монтаж достаточно трудоемок и требует применения специальных приемов установки конструкции. Обычно технология монтажа рекомендуется непосредственно производителем таких железобетонных изделий.

На сегодняшний день самым оптимальным вариантом устроить въезд на участок через канаву является применение специальных гофрированных дренажных труб.

Факторы, влияющие на глубину закладки

Чтобы корректно проложить коммуникацию, необходимо учитывать глубину промерзания грунта. Оптимальное заглубление при этом – 1,5-2 м. Рытье более глубокой траншеи увеличивает себестоимость системы водоснабжения. К другим факторам, изменяющим глубину закладки, относят:

• уровень залегания грунтовых вод;
• показатель кольцевой жесткости самой трубы;
• уровень заглубления колодца – кессона;
• наличие системы подогрева или теплоизоляции водопровода;
• особенности расположения точки ввода коммуникации в дом.

Факторы, увеличивающие глубину

К факторам, способным увеличить степень заглубления траншеи под трубопровод относят:

• расположение колодца – труба выводится от его дна до уровня вывода горловины шахты или магистрали;
• точку ввода коммуникационной ветви в дом – чем ниже уровень врезки в фундамент, тем более глубоко будет пролегать водопровод;
• кольцевая жесткость – чем выше показатель, тем более высокой будет прочность арматуры, поэтому одни системы закапывают на 12-16 м (если использовать ПНД-трубы), другие – на отметке 5-8 м.

Факторы, уменьшающие глубину:

• наличие системы подогрева или теплоизоляции нивелирует влияние промерзания почвы;
• грунтовые воды – чем выше их уровень, тем меньшую траншею необходимо рыть.

Самостоятельный поиск труб под землей

Большое значение имеет материал, из которого изготовлены искомые элементы. От этого зависит не только как найти водопроводные трубы в земле, но и чем искать, и что при этом делать.

Технологии разнятся, и современный метод самостоятельного поиска подземных коммуникаций может быть нацелен на определение местоположения:

1. Металлических водопроводов горячей и холодной воды.
2. Стальных отопительных “Т” в коллекторах.
3. Силовых кабелей и проводов коммуникативных систем.
4. Чугунные канализационные линии.
5. Пластиковых, полиэтиленовых, полипропиленовых трубопроводов;
6. Металлопластиковых и керамических технических средств обеспечения и отвода.

Применение металлоискателя

Если трубу прокладывали на глубине до полутора метров, ее можно обнаружить при помощи металлоискателей (профессионального, полупрофессионального или любительского). При этом наличие утеплителя и гидроизоляции на “Т” не мешает процедуре.

Цена оборудования может доходить до 130 тыс. рублей. Это означает, что для одноразового применение его покупка нецелесообразна. Дешевые модели стоят до 6 тыс., но они менее эффективны.

Монтаж

Собрать пластиковый водопровод своими руками ― дело нехитрое, но требует четкого соблюдения всех правил. Весь процесс состоит из двух этапов: подготовки и сборки.

Первый этап подразумевает построение схемы трубопровода и подбор инструментов. Схема выполняется в виде чертежа или как разметка на стенах комнаты. При ее составлении следует учитывать, что система внутреннего водоснабжения состоит из нескольких элементов: распределительной магистрали, ввода, водомерного узла, стояков, запорной, регулирующей и водоразборной арматуры, а также насосов и баков. Все они должны быть отмечены на схеме. Такая мера позволит выбрать наиболее удачное расположение водопроводной сети и избежать ошибок ее установки.

Подбор инструментов осуществляется в зависимости от типа используемых материалов и способа их прокладки. Могут понадобиться:

• фитинги;
• аппарат для сварки;
• опора;
• приспособление для резки труб.

Монтаж водопровода из каждого вида пластика имеет свои особенности.

Сборка металлопластиковых труб осуществляется двумя способами: прессовым и цанговым. Прессовое соединение водопроводных труб осуществляется с помощью пресс-клещей и обжимного пресса. Этот способ считается самым надежным, но требует дорогостоящего оборудования и арматуры. Цанговое крепление производится одноименными фитингами из латуни. Благодаря этому методу водопровод из пластиковых труб при необходимости легко демонтируется. Но под действием повышенных температур соединение может нарушиться, поэтому его состояние следует периодически проверять, и в случае надобности выполнять замену деталей.

Крепление пластиковых труб из полипропилена происходит методом сварки. С помощью специального аппарата при определенной температуре выполняется нагрев трубы в месте соединения с внешней стороны. Далее нагревательный элемент вставляется в пластиковый фитинг на некоторое время, после чего детали трубопровода аккуратно соединяются.

Крепление пластиковых труб осуществляется с помощью специальной сварки

В ходе процесса важно строго соблюдать температурный режим и продолжительность, поскольку недогрев не обеспечивает эффективное запаивание, а перегрев деформирует детали. Значение параметров зависит от диаметра и толщины изделия представлено в специальных таблицах. Монтаж труб ПВХ своими руками возможен двумя вариантами — в раструб или методом холодной сварки

Монтаж труб ПВХ своими руками возможен двумя вариантами — в раструб или методом холодной сварки.

Первый способ чрезвычайно прост и заключается в последовательном соединении элементов с использованием резинового кольца в качестве уплотнителя.

Монтаж труб водоснабжения с помощью метода холодной сварки происходит следующим образом:

Для того чтобы убедиться в соответствии размеров деталей, необходимо соединить их «всухую».

1. Края труб обрабатываются напильником или специальным ножом.
2. Элементы в местах соединения покрывают праймером, который очищает и подготавливает поверхность для наиболее эффективного взаимодействия с клеящим составом.
3. На внешний край трубы и внутреннюю часть фитинга наносят специальный агрессивный клей, который меняет структуру верхнего слоя пластика, обеспечивая взаимопроникновение молекул контактирующих частей. Таким образом получается надежная фиксация деталей.

Для соединения пластиковой и металлической трубы используют спиральный двойной переходник, на одну сторону которого нанесена резьба для металлической детали, а на другой — гладкий конец для пластика.

Опоры

Выбор опоры — ответственная задача. Она обеспечивает поддержку, в которой нуждается водопровод из пластиковых труб, увеличивает качество его функционирования и срок службы.

Опоры бывают нескольких видов:

• неподвижная;
• подвижная;
• скользящая;
• хомутовая.

Неподвижная опора поддерживает конструкцию снизу и предохраняет от перемещения.

Подвижная опора для водопроводов защищает трубы, располагающиеся над землей, от действия негативных погодных условий и стихий (сейсмическая активность, ветер и другие). Благодаря такой опоре труба не раскачивается по вертикали, но подвержена умеренным колебаниям.

https://youtube.com/watch?v=3NQ6eyjoFqk

ПОСМОТРЕТЬ ВИДЕО

Скользящая опора для водопровода поддерживает трубопровод и помогает распределить оказываемое на него давление.

Скользящая хомутовая опора для трубопроводов производится из стали. Она обеспечивает им надежную поддержку, но предусматривает некоторое расширение или вибрацию элементов. Пластиковые трубы для водопровода
