Монтаж кабеля в гофре

Особенности труб ПНД

Если вы планируете на придомовом участке прокладку системы холодного водоснабжения, я рекомендую использовать именно трубы ПНД. Полиэтиленовые трубы низкого давления обладают рядом уникальных свойств, которые недоступны аналогам из металла или бетона.

Преимущества и недостатки

Главное качество ПНД для наружных систем — легкость монтажа. Прокладка и сборка водопровода не требует специальных знаний. В любом строительном магазине вы найдете трубы из полиэтилена низкого давления различного диаметра, размера и толщины стенки. Помимо этого, изделия из ПНД имеют следующие особенности:

1. Полиэтилен не вступает в химическую реакцию с водой, транспортируемой по водопроводу. То есть жидкость, поступающая в дом, не будет содержать примесей.
2. Трубы ПНД легче изделий из металла в 7 раз. Это облегчает перевозку, монтаж. При прокладке водопровода в траншее не требуется закреплять сеть дополнительными опорами.
3. Гладкая внутренняя поверхность не позволяет образовываться засорам и наростам.
4. Изделия из ПНД поглощают шум, такие трубы удобны при устройстве канализации в качестве стояков.
5. Стоимость изделия ниже, монтаж и транспортировка дешевле, чем металлических или бетонных труб.
6. Срок службы ПНД до 50 лет.

Трубы из полиэтилена выдерживают высокое давление, перепады температур и устойчивы к растрескиванию: если вода в трубе замерзнет и увеличится в объеме, на целостность поверхности это не повлияет. К недостаткам изделий из ПНД относят низкую сопротивляемость высоким температурам окружающей среды. Поэтому использовать их желательно для монтажа подземных трубопроводов водоснабжения.

Бронированный кабель прокладка

После изучения особенностей проведения электротехнических мероприятий, приобретения бронированного кабеля для прокладки к дому, расходных материалов можно переходить непосредственно к монтажу.

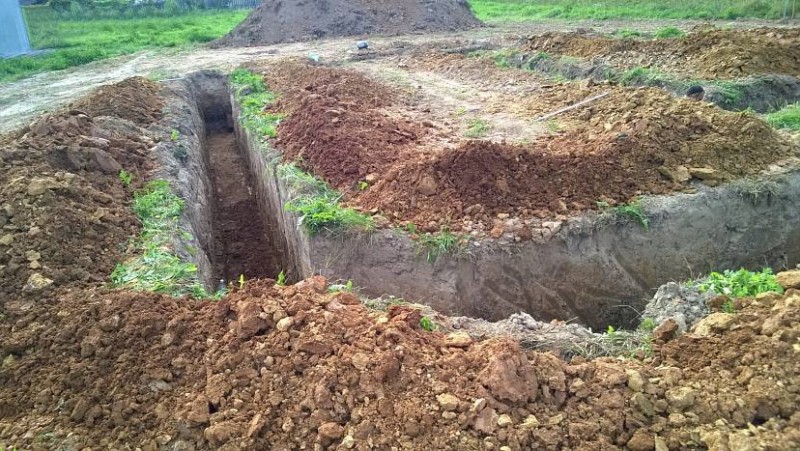

Подготовка траншеи (бронированный кабель прокладка в земле)

Первым делом составляют план трассы, наносят на него расстояния до ближайших строений, деревьев, кустов. Затем схему переносят на территорию, размечая колышками границы канавы. Стандартная глубина траншеи – 0,7 м, ширина при укладке одного провода – 0,2-0,3 м.

План обязательно сохраняют. По окончании работ можно сфотографировать расположение электросетей на участке.

Выкопав канаву на глубину прокладки кабеля связи в земле, удаляют куски металла, стекла, крупные камни, все, что может повредить проводку. Дно выравнивают, тщательно утрамбовывают, затем насыпают слой песка 5-10 см. Подойдет обычный карьерный песок, который предварительно просеивают.

Прокладка кабелей в лотках из бетона или железобетона усложняет процесс, но значительно упрощает ремонт. Прочная оболочка надежно прячет проводку от повреждений, влияния негативных факторов. Однако осуществляя все этапы своими руками, этот способ используют редко из-за его трудоемкости и значительного удорожания проекта.

Прокладка кабеля в траншее

Укладка электрокабеля (бронированный кабель прокладка в земле)

Предварительно подготавливают и надевают футляры. Если они нужны только в 1-2-х местах, то можно их сделать из асбестоцементной трубы. Ее предварительно разрезают, укладывают на намеченном участке. После укладки провода трубы соединяют. Монтаж на подготовленную песчаную подушку ведут не «в натяг», без перегибов. Обязательно должны быть небольшие волнообразные извивы провода.

Узнайте виды электропроводки для прокладки в земле.

Свободная укладка электропроводки позволит сохранить целостность при подвижках грунта или резкой смене погоды.

Мегомметром проверяют целостность силовой линии и отсутствие короткого замыкания. Чтобы после испытания снять заряд с провода, его соединяют с броней и замыкают на землю. При большой длине проводки заряд может оказаться большим. Поэтому обязательно пользоваться защитными средствами: резиновым ковриком, сапогами, перчатками. При отсутствии мегомметра жилы можно прозвонить тестером или мультиметром. Обнаруженные повреждения следует устранить.

Если предусматривается применение трубы гофрированной для прокладки кабеля в земле, следует приобрести гофру красного цвета. Также можно использовать ПНД трубы для сетей разного назначения. Если глубина промерзания превышает размер канавы, трубу для защиты дополнительно закрепляют ко дну траншеи. Прокладку кабелей в лотках предусматривают, если напряжение выше 35 кВ. Также их можно применять для любых сетей, чтобы обеспечить максимальную сохранность.

Траншею равномерно засыпают песком слоем 15 см, утрамбовывают ногами. Сверху располагают сигнальную ленту, удостоверившись, что надпись расположена сверху. Проводят окончательную засыпку грунтом, оставляя небольшой горбик, выполняют контрольный замер мегомметром.

В зимнее время допускается проведение электромонтажных работ, но с соблюдением определенных правил:

• проводник перед укладкой выдерживают при положительных температурах;
• его следует быстро уложить: при температуре до 10 градусов мороза – максимум за час, ниже 10 – за 40 минут, ниже 20 – полчаса.
• без подогрева возможна укладка до минус 5 градусов, а также проводки со специальной оболочкой.

Особенности монтажа

При монтаже важно соблюдать правила монтажных работ:

• Желательно свести к минимуму число поворотов труб, так как каждый угол усложняет протягивание кабеля.
• В узловых точках сети – поворотах, разветвлениях и местах подключения электроприборов – устанавливают распределительные и распаячные (протяжные) короба. Это упростит протягивание кабеля после сборки трубопровода и обслуживание электросети в ходе эксплуатации.
• Для протягивания электрокабелей используют стальную струну: сначала протягивают через получившийся кабель-канал ее, сцепляют струну с кабелем и вытягивают с противоположной стороны. Так, постепенно проводят кабели по всему трубопроводу и соединяют отрезки проводов в коробах, образуя единую электросеть.
• На концах труб фиксируют пластиковые втулки, задача которых – предотвратить перетирание оплетки кабеля.
• Соединение труб лучше выполнять при помощи резьбовых фитингов – специальных соединительных элементов, а не сварным способом. Это упростит монтаж и дальнейший ремонт.
• Закрепление трубопровода выполняют при помощи хомутов и скоб, расстояние между которыми зависит от внутреннего диаметра труб.

Внутренний диаметр трубы, мм	Расстояние между крепежными элементами не более, м
15-20	2,5
25-32	3
40-80	4
100	6

Короба – распределительные и протяжные – размещаются на таком расстоянии, чтобы обеспечить удобство протягивания кабелей и упростить их замену в будущем. Зависит это расстояние от количества поворотов электрокабеля.

Количество углов	Расстояние между коробами не более, м
1	50
2	40
3	20

Если необходимо выполнить поворот кабеля более чем на 90 градусов, в месте поворота придется установить дополнительный протяжной короб. В противном случае электрокабель при протяжке окажется зажат в повороте трубы и вытянуть его не удастся.

Классификация

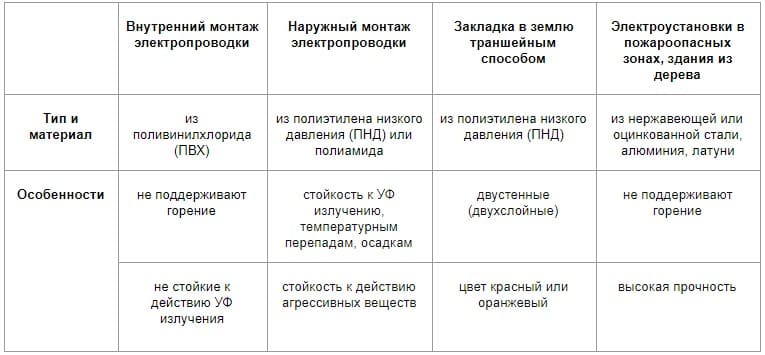

Чтобы проложить электрический кабель под землей, подойдет несколько видов ПНД трубок:

1. Тяжелые гофрированные. Менее гибкие, весят больше чем другие виды, поскольку стенки труб усиливаются армирующей сеткой.
2. Легкие гофрированные. Изделия с высоким показателем упругости, их легко сгибать. Подходят для прокладки электросетей, техническая мощность которых не превышает 1 кВт.
3. Трубы ПНД электротехнические гладкие, с повышенным показателем жесткости.
4. Двустенные изделия. Защищены от любых разрушительных воздействий окружающей среды благодаря второстепенному слою полиэтилена.
5. Безгалогеновые. Имеют повышенный показатель защиты от открытого пламени. При сильном нагревании вредные вещества не выделяются.

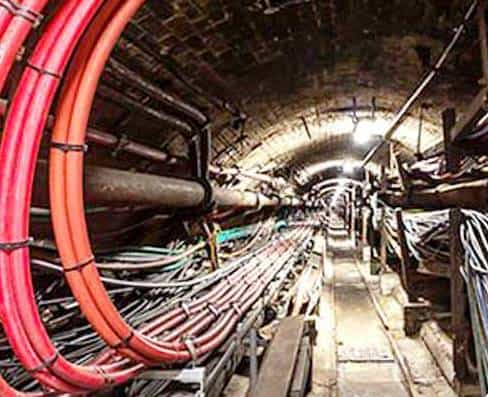

Кабель под землей в гофротрубе

Что надо знать о размерах: диаметрах, дюймах и миллиметрах

Первое и главное: диаметр выбирается от типа кабеля для прокладывания. Самые ходовые размеры в бытовом электромонтаже от 16-20 мм до 50 мм. Часто неискушенные в электромонтажной тематике люди путаются: в чем рассматривать размеры, в миллиметрах или дюймах?

На самом деле все просто. Электротехнические трубы не измеряется в дюймах, а исключительно в миллиметрах. Дюймы — это из области измерений водопроводных труб и монтажных элементов к ним. А мы уже поговорили о нецелесообразности их применения для электромонтажа. А теперь несколько слов о диаметре. Логично, что каждая труба имеет стенки определенной толщины и, соответственно, два диаметра, внутренний и внешний. Какой брать в расчет?

Возможно, неожиданный ответ: ни первый, ни второй. Как объяснил мой собеседник, ориентироваться придется на условный диаметр. Это значит, что указанный размер удовлетворяет требования ГОСТа, подходит для прокладывания соответствующего кабеля и без труда совмещается с крепежными элементами того же условного размера. То есть, условные 16 мм по факту могут быть и 15,8 мм, но такой диаметр подойдет с таким же успехом.

По факту не обязательно точно знать внутренний и наружный диаметр, ориентируйтесь на условный. Размеры до десятой миллиметра понадобятся в единичных случаях — например, точный внешний диаметр, когда нужно просверлить отверстие совершенно без зазора. В подавляющем большинстве в этой информации нет необходимости.

кабель в трубах производства DKC

Как прокладывают кабель под землей

Для прокладывания кабеля в специальной трубе под землей нужно соблюдать четкую последовательность таких действий:

• Осмотр ПНД-изделия на предмет повреждений. То же следует сделать и с самим кабелем.
• Выполнение разметки тех мест, где должна прокладываться труба.
• Выкапывание траншеи нужной для кабеля глубины (минимум двадцать пять сантиметров).
• Прокладывание трубы.
• Протягивание кабеля (он должен в итоге лежать внутри без натяжений).
• Засыпание конструкции десятисантиметровым слоем песка и пятнадцатисантиметровым слоем грунта или земли.
• Укладывание сигнальной ленты по всему периметру укладки кабеля (не обязательно).

При выполнении данных работ нужно помнить, что при укладывании силового кабеля лучше вообще избежать применения переходников, муфт либо использовать их только при крайней необходимости. Этого простого правила нужно придерживаться, чтобы обеспечить максимально безопасную герметизацию.

В местах выхода конструкции из земли и входа в здание нужно использовать специальные фитинги. Что касается минимального сечения кабеля для укладки под землю, рекомендуется использовать не самые тонкие. Например, подойдет провод, с величиной сечения от четырех миллиметров.

При невозможности укладки представленным выше способом используют горизонтальную укладку. Сделать эту процедуру можно только с помощью бурения. При таком способе укладки не требуется копать траншеи или каким-либо другим образом нарушать целостность верхнего слоя земли (грунта).

Сначала проводят разведывательные работы, которые включают в себя детальное изучение состава и свойств почвы. После получения удовлетворительных результатов необходимо подписать разрешительные документы на проведение данных работ.

Сначала производится бурение пилотной скважины. Она имеет специальную головку со встроенным излучением для разрушения грунта впереди себя. Когда впереди головки появляется пустота, она сразу заполняется жидкостью. Она выполняет сразу две функции: остужает нагретый работающий инструмент и не допускает обвалу земли в пустоты.

Вторым этапом горизонтальную скважину расширяют. Это действие производится при помощи другой насадки, называемой риммер. Теперь, когда скважина готова, приходит черед затягивать трубу ПНД с кабелем внутри в скважину при помощи буровой установки.

Прокладка труб ПНД под дорогой

Этот способ не прост в своем исполнении, поэтому применяется в тех случаях, когда прокапывание траншей не представляется возможным.

Так как процесс бурения технологически сложен, выполняет подобные работы только специализированная организация, которая имеет необходимое оборудование.

Труба для прокладки кабеля в земле под дорогой, возле зданий, производственных сооружений должна учитывать всю максимальную нагрузку, которая может на нее оказываться сверху.

Но это не единственное требование для успешной и долгой ее эксплуатации, а также эксплуатации кабеля, в ней находящегося.

Также необходимо точно соблюдать правила укладки.

Электромонтаж

Гофрированные трубы для прокладки кабеля в земле

Особое внимание стоит уделить гофротрубам для проводки электролиний в почве. Такие изделия могут быть двух видов:

• неармированными;
• армированными.

Гофрированные трубы — наиболее оптимальный вариант для прокладки электрокабелей подземным способом

Армированные гофротрубы отличаются повышенными показателями прочности. Прочность достигается благодаря специальной стальной проволоке, которой оснащаются армированные модели на стадии производства.

На сегодняшний день всё большую популярность завоёвывают двустенные гофротрубы. Такое изделие включает в себя следующие конструктивные элементы: гофрированная внешняя оболочка, состоящая из ПНД и гладкая внутренняя оболочка из полиэтилена высокого давления (ПВД). Отличительной чертой такой трубы считается высокий коэффициент кольцевой жёсткости. Благодаря этому такие модели способны выдерживать большие нагрузки. Кроме этого, монтаж кабеля в трубу производится без каких-либо сложностей, так как гладкая внутренняя стенка из ПВД упрощает процесс.

Небольшой вес трубы также способствует её прокладке, а высокие показатели термоустойчивости позволяют эксплуатировать двустенные гофротрубы в разных климатических поясах. Кроме этого, к положительным качествам двустенных моделей можно отнести: устойчивость к губительному воздействию коррозии, резистентность к ультрафиолетовым лучам и эксплуатационный срок, который может достигать 50 лет (в некоторых случаях и больше).

Основные требования к подземной прокладке кабеля

Некоторые источники рекомендуют сначала составить проект трассы и согласовать его с энергетиками. Однако, это долгий и довольно нудный процесс, без которого можно обойтись. Длина траншеи, как правило, невелика, поэтому согласование станет излишней тратой времени.

Перед тем, как проложить кабель в земле на даче, надо составить план участка и отметить на нем все элементы благоустройства и трассу для кабеля. Обойтись без рабочего чертежа не удастся, поскольку надо соблюдать условия:

• Глубина траншеи должна быть не менее 80 см. Если кабель спрятать в гофрированную трубу, можно уменьшить глубину до 50 см, хотя разница невелика.
• На дне делается слой песчаной засыпки толщиной 10 см. Он тщательно выравнивается и трамбуется.
• Трасса не должна проходить поблизости от растений или иных объектов. Расстояние между ними не должно быть меньше 1 м (рекомендуемое расстояние от деревьев – 2 м, а от кустарников – 0,75 м).
• Расстояние от траншеи до канализации – 1 м, а до газопровода – 2 м (минимум).
• Рекомендуется прокладывать прямую траншею. Если это никак не получается, следует исключить резкие повороты.

Резкие повороты траншеи делать не рекомендуетсяИсточник russtroy40.ru

• Расстояние между другими кабелями или коммуникационными линиями в грунте должно быть не менее 0,15 м.
• Если в траншее находится несколько проводов разного типа и назначения, между ними надо обеспечить зазор 10 см.

Кроме этого, необходимо знать, как правильно проложить кабель в земле на даче

Важно исключить натяжение провода. Его укладывают волнами, с небольшими изгибами

Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия. Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель.

Перед тем, как проложить кабель в земле, надо натянуть на него все дополнительные элементы – гофрированный шланг (рекомендуется), футляры для защиты от выступающих предметов. Вообще-то, их надо удалить из траншеи, но иногда это бывает невозможно сделать. Если о футляре забыли, или во время укладки обнаружились ранее не известные выступы, можно использовать кусок асбоцементной трубы, разрезанной пополам в продольном направлении. Обе части надевают на кабель в нужном месте и соединяют хомутом или скотчем.

Укладка делается свободно, волнамиИсточник amadey.e4u.ru

Достоинства и недостатки подземной прокладки

Преимуществами укладки кабеля в траншее принято считать:

• Надёжная защита кабеля от внешних воздействий.
• Отсутствие на участке дополнительных элементов – столбов, опор и прочих конструкций.
• Не требуется уход или обслуживание.
• Вес и размер кабеля не имеет значения, нет нужды учитывать несущую способность опор и ветровую нагрузку.
• На виду нет никаких проводов, при отсутствии ошибок срок службы кабеля составит многие годы.
• Верхний слой почвы пригоден для посадки огородных растений.
• Все расходы разовые, в отличие от воздушного способа, где постоянно требуется ремонт опор или замена повреждённого кабеля.

К недостатками подземной прокладки относятся:

• Необходимость производить земляные работы, иногда вручную.
• Надо учитывать массу нормативных значений. В частности, необходимо знать, на какую глубину закапывать электрический кабель в частном доме.
• Визуальный контроль за состоянием кабеля отсутствует.
• Есть возможность деформирующих воздействий земляных пластов, или проникновения воды.
• При необходимости ремонтных работ, приходится почти полностью повторять процедуру укладки.

Несмотря на некоторые недостатки, подземная прокладка считается наиболее удобным и безопасным вариантом.

Под землёй кабель должен быть надёжно защищёнИсточник квант-спб.рф

Преимущества использования ПНД труб

Труба под кабель из полиэтилена низкого давления обладает целым рядом особенностей, благодаря которым ее использование является оптимальным, для различных методов прокладки. Ниже приведен список основных плюсов.

• Низкая стоимость – этот вид гораздо дешевле традиционных материалов.
• Малый вес ПНД изделий – гораздо меньше металлических.
• Длительный срок эксплуатации – более 50 лет.
• Высокая гибкость. Применяемые материалы обладают повышенной устойчивостью при изгибах, однако нельзя забывать о возможности протяжки жил проводки. При слишком сильном перегибе, провод не получится смонтировать правильно.
• Обеспечение достаточного технического проема для возможности добавления новых проводок.
• Простота монтажа.
• Кожухи ПНД относительно малого диаметра не требуют спайки на концах, что опускает необходимость применения сложного оборудования.
• Не подвергается коррозии, старению.
• Высокая устойчивость к значительным перепадам температур.

Это далеко не полный перечень значительных плюсов для применения данных материалов.

Преимущества гофрированной трубы

Труба ПНД гофрированнаяявляется одним из самых популярных строительных материалов облегчающих прокладку коммуникаций.

В качестве средства повышающего надежность и комфорт монтажа, может применяться дополнительное армирование стальной проволокой — это придает ей, дополнительную кольцевую жесткость. Усиленная таким образом гофра, может отлично выдерживать давление нескольких метров грунта и отлично противостоять природным факторам.

Также гофрированные чехлы бывают двустенными. Внутренняя поверхность – гладкая, обеспечивает хорошее скольжение при протягивании. Внешняя часть – гофрированная, придает значительные показатели устойчивости к агрессивным средам.

Отдельного упоминания, достойна особенность гофрированных изделий, принимать любую форму, а также их хорошая эластичность. К примеру, металлическая защита может перегнить и лопнуть в месте приложения силы, что приведет к проникновению влаги к проводке, а эта нет – она просто изогнется, но целостность не нарушиться. Благодаря этому имеется возможность укладки не линейных каналов, что особенно полезно при стесненности пространства или специфических строительных условиях.

Следует отметить и устойчивость к перепадам температур. Оптимальными показателями для монтажа является температура от – 20 до + 70°С.

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Советы опытных людей

Те, кто занимается подобными работами очень часто, знает некоторые нюансы, способные помочь избежать лишних расходов и манипуляций, поэтому к ним можно прислушаться (приглядеться). Встречается несколько советов, облегчающих как выбор материала, так и работу.

1. Для малых сечений (1,5-4 мм2) и мощностей лучше использовать кабели ВВГ, а для средних или больших — АВБбШв. Возможна покупка ВБбШв, однако на малых сечениях его преимущество не так заметно, а стоимость работ (материалов) значительно возрастет.
2. Изделия с бумажной изоляцией (типа ААБл и подобные), пропитанной маслом, не самый хороший материал для самостоятельных работ. Причины — их жесткость, неудобство в работе. Они требуют концевых разделок, а тестирование этих кабелей возможно лишь мегаомметром.
3. Провода, если есть такая возможность, лучше укладывать целыми кусками. Если ее нет,  то муфтить нежелательно, так как без опыта подобной работы надежность полученного соединения гарантировать трудно. Альтернатива — надземная соединительная коробка.
4. Когда на пути стоит большое дерево, обойти которое никак не получается, под корни можно забить трубу (металлическую, асбестоцементную). В ней потом легко проложить кабель.
5. Самые нежелательные виды проводов для подземной прокладки — ПУНП и КГ.
6. Бронированный кабель всегда требует заземления брони.

Самостоятельная прокладка кабеля в земле — операция, которую язык не повернется назвать невыполнимой либо сложной, однако такая работа требует от мастера максимального внимания к деталям, аккуратности и ответственности, ведь электричество — форма энергии, шутки с которой нередко обходятся очень дорого. Кроме того, грамотно проложенный качественный кабель не создаст проблем на протяжении долгих лет.

Чтобы убедиться в относительной несложности процесса, можно посмотреть видео, в нем все показано (и рассказано) в подробностях:

Использование труб ПНД для монтажа коммуникаций

Для прокладки силовых линий и других инженерных коммуникаций используются различные трубы ПНД. Они отличаются техническими параметрами и конструктивными особенностями:

1. При монтаже электропроводки в стяжке пола или кирпичной стене применяется гладкая труба ПНД черного цвета.
2. Изделия с гофрированной поверхностью служат для прокладки открытым, полускрытым и скрытым способами электрических, телефонных, телевизионных и компьютерных сетей, функционирующих при электрическом напряжении переменного или постоянного тока, значения которого не превышает 1000 B. Электротехническая установка подобного типа может работать как на открытом воздухе, так и внутри помещений.
3. Для прокладки в грунте используются гофрированные трубы ПНД, которые отличаются повышенной эластичностью и прочностью, способностью восстанавливать свои линейные размеры и простотой монтажа.

В зависимости от конструкции изделия выпускаются с зондом или без него. Он представляет собой специальное приспособление, которое предназначено для выполнения протяжки кабеля внутри трубы. Это позволяет сократить время выполнения прокладки силовых сетей и коммуникаций.

При отсутствии зонда протяжка кабеля осуществляется с помощью многоразового приспособления. Трудоемкость операции несколько увеличивается, к тому же требуется наличие определенного технического обеспечения. Однако труба ПНД для прокладки кабеля без протяжки может применяться неоднократно. Такая возможность актуальна при частных ремонтах коммуникаций.

Труба для прокладки кабеля гофрированная с зондом

Среди производителей труб ПНД для прокладывания электрического кабеля наиболее востребована продукция компании DKS. Она представлена гофрированными изделиями «Octopus», предназначенными для монтажа скрытой проводки внутри помещений. Дополнена линейка аксессуарами и различными видами коробок, обеспечивающими прокладку коммуникаций в точном соответствии с установленными нормами.

Продукция компании ДКС: ПНД труба «Octopus»

Для защиты силового и сигнального кабеля используется серия двустенных труб «Octopus». Они надежно защищают электрические провода от повреждений в результате механических воздействий и влияния окружающей среды. Герметичность пластика препятствует проникновению влаги даже при прокладке кабеля в грунте.

Преимущества труб ПНД

По сравнению с металлическими защитными футлярами ПНД труба под кабель обходится значительно дешевле. Тем более, что не обязательно использовать для прокладки силовых линий и различных коммуникаций изделия, которые выпускаются согласно требованиям ГОСТа — допускается применение продукции из вторичного сырья. Техническая труба ПНД изготавливается из отходов производства, которые смешивают с различными полиэтиленовыми добавками. Это несколько меняет эксплуатационные характеристики и цвет готовой продукции, но позволяет значительно уменьшить расходы и снизить ее стоимость.

Кроме того, кабельные трубы ПНД отличаются следующими достоинствами:

• срок эксплуатации в нормальных условиях составляет до 50 лет;
• отдельные участки можно соединять без применения сварочного аппарата;
• имеют небольшой вес по сравнению с защитными футлярами из металла;
• не требуют заземления, так как обладают хорошими электроизоляционными свойствами;
• не подвергаются разрушениям под воздействием агрессивной среды и коррозии;
• сохраняют свои параметры даже в сложных условиях эксплуатации и могут выдерживать перепад температуры в интервале от -25 ⁰C до +70 ⁰C;
• не выделяют токсичных веществ и не аккумулируют конденсат на поверхности.

Кабель в трубе ПНД можно прокладывать по любой криволинейной траектории без применения соединительных элементов, поскольку полимер поддается изгибу. Особенно легко менять конфигурацию изделий малого диаметра.

Однако не следует сгибать трубы ПНД слишком сильно: это может спровоцировать залом и протянуть кабель не удастся.

Пластиковые или металлические? — вот в чем вопрос

Выбор зависит от того, какую проводку и в каких условиях Вы планируете выполнять. И также требует опираться на нормативы, прописанные в ПУЭ. Но это общие слова, потому сразу перейду к конкретике.

Металлические трубы практически не применяются в электромонтаже

И это первое, что Вам нужно знать. Трубы из нержавеющей или оцинкованной стали, алюминия, латуни в продаже встречаются все реже, они становятся гораздо менее востребованы и уходят в прошлое. В основном из-за невозможности конкурировать по стоимости с пластиковыми аналогами при тех же примерно эксплуатационных характеристиках.

Где не обойтись без металлорукавов, так это при монтаже электросетей в пожароопасных зонах: как внутри, так и вне помещений (ПУЭ, глава 7.4 «Электроустановки в пожароопасных зонах»).

В деревянном здании для электромонтажа требуется оцинкованный металлорукав

В работе трудоемко, по финансам затратно, но при организации электропроводки в доме из древесины «игра стоит свеч» – а точнее, дорогого стоит ваше спокойствие.

То есть, металлорукав более чем оправдан при монтаже кабеля в деревянных домах, складах, в производственных помещениях, где повышенный риск возгорания. А вот полиэтилен, как горючий материал, категорически не рекомендуется. Зато рекомендуется в большинстве других ситуаций.

Подробнее о преимуществах пластиковых труб

Чаще всего для их производства применяют ПВХ (поливинилхлорид), полипропилен, ПНД и ПВД (полиэтилен низкого или высокого давления соответственно), полиамид (самый высокий уровень устойчивости и цены). Производятся в двух типах — жесткие и гофрированные. Преимущества пластиковых систем:

• живучесть (при правильной эксплуатации до 30-50 лет),
• легкость самой конструкции, а также простота монтажа,
• механическая прочность,
• устойчивость к коррозии,
• широчайший ассортимент размеров и крепежных аксессуаров.

Для простоты понимания, где и какие трубы целесообразны, распределим их по сфере применения.

Стойкость к горению — обязательное качество для электромонтажа внутри помещений

Гладкая труба из ПВХ

В основном для проводки внутри зданий прокладывают гофрированные и гладкие трубы из ПВХ (поливинилхлорида). Главное достоинство такого материала в том, что он не поддерживает горение. В том числе за счет герметизации с применением муфт в процессе монтажа. Горение невозможно там, где нет поступления кислорода.

Однако, ПВХ быстро разрушается и трескается под воздействием солнечных лучей, потому не применяется при внешних монтажных работах. А что применяется? Смотрите ниже.

Наружная электропроводка требует иных решений

Здесь не обойтись без труб из полиэтилена низкого давления (ПНД) или полиамида. Это материалы, устойчивые к морозам, влаге, агрессивным веществам и ультрафиолетовому излучению. Они защищают кабель при прокладывании от повреждений, выполняют функцию защиты от возгорания.

Гофра из ПНД с зондом для протяжки

Визуально подходящие для наружного размещения трубы производят в черном цвете, как минимально восприимчивом к разрушительному воздействию ультрафиолета.

А если закладывать в землю?

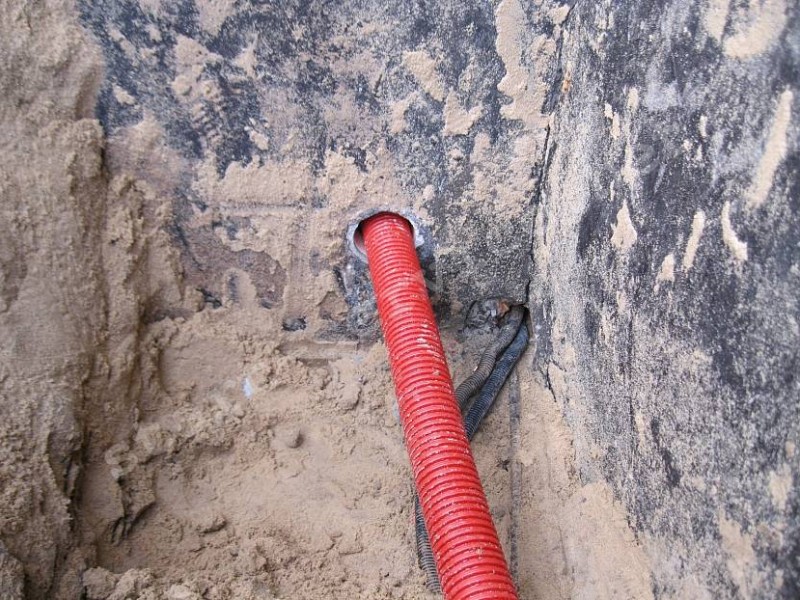

При закладывании в траншею лучше всего полиэтиленовая (опять-таки ПНД), причем двустенная (двухслойная). Зачем двустенная? Наружная гофра помогает достичь высокой прочности и способности выдерживать высокие нагрузки, а внутренняя ровная поверхность обеспечивает быструю и легкую протяжку кабеля по всей длине.

Двустенная защитная красная гофра в бухте

Часто трубы для закладки в землю выполняют в оранжевом или красном цвете, что не лишено смысла. Яркий цвет бросается в глаза и дает понять — здесь проложен кабель в трубах, не копать и не бурить!

В продаже встречается два вида: не армированные и армированные (более прочные, так как в их конструкции применяется стальная проволока). Вторые закладывают на участках с потенциально высокими нагрузками на сжатие. Что касается диаметров, при монтаже на коттеджных и дачных участках зачастую достаточно диаметра 40-50 мм, а для промышленных объектов вплоть до 200 мм.

Для удобства и наглядности соберу рекомендации в виде таблицы

Рекомендованные материалы труб в зависимости от способа электромонтажа

А вообще без трубы можно? Можно (конкретные условия читайте в ПУЭ), особенно если прокладывать в траншеях бронированные кабели с высокими гидроизоляционными характеристиками. НО нерационально: прокладывание простого кабеля в защитной трубе обойдется дешевле, чем спец бронированных марок.
