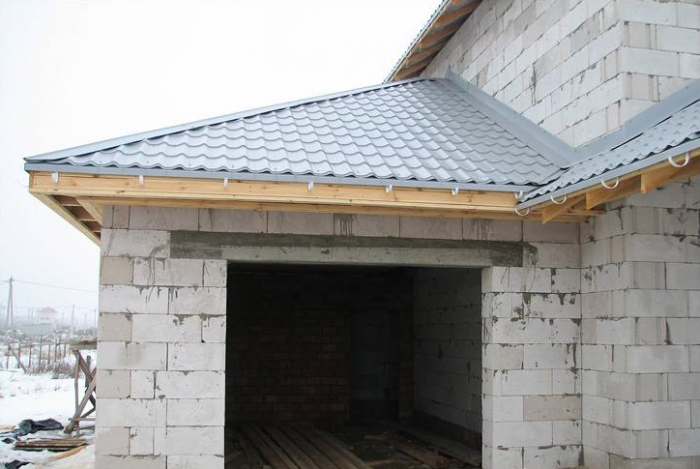

Внешняя привлекательность и функциональность трехскатной крыши

Преимущества и недостатки

У крылечек с вальмовыми крышами есть такие преимущества:

• Их устойчивость к ветровым нагрузкам намного выше, чем у других конструкций.
• Устойчивость к деформациям за счет высокой жесткости каркаса.
• Можно обустроить большие карнизные свесы, что позволит хорошо защитить крыльцо от осадков.
• Карнизные свесы с такой конструкцией менее подвержены разрушениям.
• У крыльца с вальмовым козырьком пропорции зрительно удлиняются, и вся конструкция кажется выше.

Однако у такого типа крыш есть и свои недостатки, среди которых можно назвать следующие:

• Такая конструкция довольно сложная в исполнении.
• На обустройство каркаса пойдет больше денег, чем на создание козырька более простой формы. Поскольку кровлей покрываются три ската козырька, а не два или один, как в других конструкциях, то все сооружение обойдется дороже.
• Такой козырек требует наличия хотя бы двух опор или стен. Он не может крепиться только к стене дома.

Строим трехскатную крышу

Первым делом укладывается мауэрлат. По длине стен и стыкуете в углах под углом 90 градусов, сдвинув к внутренней стороне стен. Мауэрлат к стенам крепят анкерами, предварительно в два слоя на стены укладывают рулонный гидроизолирующий материал. Брус, предназначенный для мауэрлата, обязательно обрабатывают антисептиком. Лежни укладывают на внутренние стены, предварительно проложив гидроизоляционное покрытие между стеной и досками.

Укладка мауэрлата

Сверху мауэрлата укладывают балки из досок 50х200 миллиметров возможно и толще. Доски укладывают на торец, тем самым увеличивая жесткость. Укладка балок производится по порядку: вначале крайние, затем промежуточные.

Расстояние между балками варьируется от 50 сантиметров до 120 сантиметров, но при утеплении потолка новейшими материалами расстояние между балками следует оставлять в 60 сантиметров по ширине утепляющего материала.

С помощью деревянных прокладок можно регулировать высоту балок перекрытия. Сверху перекрытий возможен настил чернового пола чердака, для этого необходимо взять прочные доски при этом ускорится монтаж крыши и возрастёт безопасность выполнения работ.

Вертикальные стойки кладут на балки перекрытия, либо на лежни, они расположены по центру крыши. Стойки устанавливают и равняют по отвесу, затем фиксируют в вертикальном положении укосинами и временными подпорками. К балкам перекрытий крепят стойки металлическими или деревянными накладками. Шаг между стойками делают более 2-х метров. Стойки ставят у края крыши, они образуют вертикальный фронтон там, где накосные стропила соединяются с коньком. Коньковый брус устанавливают на стойки и фиксируют его уголками с накладками.

Шаг до углов вальмового ската и обоих карнизов нужно проверить. Крыша должна быть симметричной.

Боковые стропила являются наклонными стропилами, которые сверху закреплены на коньковом брусе, а снизу на балках перекрытия и мауэрлате. Они выполняются по шаблону: к месту крепления крайней стропильной ноги примеряют доску и делают на ней запилы, они будут опорой для конькового бруса.

По имеющемуся шаблону изготавливают нужное количество стропил, прикрепляют их коньковому брусу, затем устанавливают по месту и делают запил снизу на каждой стропильной ноге и к мауэрлату. Стропильные ноги устанавливают на мауэрлат возле балок перекрытий так, чтобы была возможность соединить конструкцию шпильками. Это нужно для увеличения жесткости стропильной фермы; при этом расстояние между стропил равен расстоянию между балок перекрытия.

Усиливают боковые стропила подкосами, которые ставят под углом в 45 градусов на балки перекрытий. Подкосы и стропила имеют ту же толщину, как и балки, и она составляет 50 мм. Верхнюю часть подкосов прикрепляют к стропилам при помощи шпилек.

Усиление боковых стропил бревнами

Размечают накосные стропила на месте: опирают брус или доски в стойку и размечают верхний косой запил. Выпиливают, затем прислоняют к угловому соединению мауэрлата и размечают нижний запил.

Накосные стропила прикрепляют с помощью уголков и накладок, для крепости соединения стропила укрепляют нарожниками – подпорками, которые образуют вальмовый скат и упираются снизу на мауэрлат, а сверху на накосные стропила.

Установка накосных стропил

Накосные стропила нуждаются в дополнительном укреплении, если у них большая длина, а закрепляют их стойками, которые установлены снизу и закрепленные шпренгелями на балках перекрытий.

Временные укосины снимают и приступают к производству обрешетки, после того как установили стропильную систему. От кровельного покрытия зависит, то из чего вы будете выполнять обрешетку. Разреженная обрешетка из 25 миллиметровой доски, подойдет под профнастил и металлочерепицу, под мягкую кровлю и ондулин подойдет обрешетка из фанеры.

Такой вид крыши (трехскатная) облагородит любое строение, будь это дом или беседка. Значительно повышается противостояние сильным ветрам, как ориентирование вальмового ската в сторону ветровой нагрузки.

Терраса на мансарде

Монтируется терраса в несколько этапов:

1. Терраса опирается только на несущую стену и выполнена практически заподлицо с ней. Данный вариант стоит применять при покатистых плоскостях крыши. Размещенная на крыше пристройка получится глубокой и длинной. Терраса отлично оживит внешний вид здания и добавит изюминку. Пристройку монтируют в центральной и угловой части здания. Она может достигать больших размеров за счет непригодных для жилья участков чердака.

2. Терраса частично монтируется в чердак и имеет хороший вылет за стену. Наружная часть каркаса крепится к несущей стене и имеет опору в виде двух колон. Данный вариант отлично применим для крыш с крутыми скатами. Наиболее правильным будет размещение террасы над главным входом в здание, при этом крыльцо получится достаточно широким и сразу будет иметь крышу. Дабы свести перестройку крыши к минимуму вообще, можно пристроить террасу к дому используя большее количество опор.

Расчёт и монтаж

Необходимо, прежде всего, определиться с выбором формы кровли, материалами и конструкцией стропильной системы. Для того чтобы правильно запастись необходимым количеством материалов для стропил, обрешетки, изоляции, облицовки, крепежных и доборных элементов, надо сделать план будущей кровли, желательно в двух проекциях, с указанием размеров и мест стыковки деталей.

Перед тем как построить стропила, необходимо оборудовать место для подготовки отдельных деталей на земле, собрать надежные леса, достаточные по высоте для удобного и безопасного строительства. Заготовленные брусья режутся по размерам ножовкой или бензопилой, затем обрабатываются антисептиком и огнеупорной мастикой, выдерживаются до полного высыхания.

Монтаж стропил своими руками начинается с закрепления мауэрлата и перпендикулярных ему затяжек. Их количество зависит от длины крыши, в среднем их укладывают на расстоянии 1 – 1,5 м. Далее на затяжки необходимо поместить центральный и дополнительные лежни. На них опираются стойки и подкосы. Затем устанавливается уклон из стропил, которые в месте примыкания соединяются коньковым прогоном. Технология соединения всех деревянных элементов может быть различная: в паз, на анкеры, шурупы с гайками или гвозди.

Когда стропильный каркас полностью готов, то по всей площади он обшивается обрешеткой. Она необходима для поддержки изоляционного «пирога» и внешней облицовки. Для обрешетки обычно выбирают тонкие деревянные рейки, которые крепят на гвозди. Непосредственно на нее настилают слои изоляции, затем производят облицовку выбранным материалом.

Работы по возведению кровли заканчиваются установкой доборных элементов: торцевых или ветровых и карнизных планок, соединений со стенами, трубами дымохода и вентиляцией, конька и ендовы, прокладки громоотвода и системы ливнестоков.

В целом создание проекта с чертежами и монтаж кровли со скатами вполне можно осуществить самостоятельно, имея набор необходимых инструментов и материалов. Опытные мастера в количестве 2 – 3 человек справляются с подобной задачей за несколько дней.

Более подробно о процессе строительства крыши смотрите в видео ниже.

Виды пристроек – почему важна функциональность

Пристройку, в зависимости от желания хозяев, возлагаются различные функции. Она может быть летней террасой или кухней, дополнительной тёплой комнатой, мастерской или гаражом. Некоторые выполняют роль вестибюля для основного дома или имеют свой отдельный вход. Она может располагаться со стороны главного фасада, с любого торца или быть пристроена к задней стене. А по высоте она, как правило, ниже основного дома.

Силовой каркас у пристройки свой, независимый от главной постройки. И даже соседствующие стены могут быть раздельными. А жёсткое крепление пристройки к дому не является обязательным. Но стык двух строений обязательно должен быть закрыт сверху от протекания дождевых вод. Для этого и совмещают крышу пристройки с основным домом.

Задача стыковки кровли пристройки с основным домом имеет много решений, которые зависят от формы и конструкции основного покрытия.

Возможны различные варианты. Крыши бывают одно- , двух- и трёхскатные. Есть и более экзотические ситуации, но здесь они рассматриваться не будут.

Проведение расчетов

Смотреть галерею

Если вами будет выполняться трехскатная крыша дома, то необходимо будет провести расчеты. Для этого замеряется конек, а также длина стен. В последнем случае необходимо произвести замер периметра. После нужно определить разницу между этими значениями. Число, которое получилось, следует разделить на два. Эта длина должна быть отмеряна на каждой стороне параллельно коньку. На следующем этапе следует проверить длину конька и среднюю длину стен, которые параллельны ему. Расчет нужно повторить для стены, на которую будут устанавливаться вальмы, они представляют собой треугольные части кровли.

Измерения следует начинать от центральной точки сечения балки. Затем следует измерить параметры боковой стены, разделив полученную цифру на два. Данная величина отмеряется от центральной линии стены. Для того чтобы снизить погрешности, рекомендуется использовать измеряющую рейку. От рулетки специалисты рекомендуют отказаться, так как есть вероятность образования ошибок при проведении монтажных работ. Система стропил такой крыши отличается долговечностью, поэтому монтаж кровельного пирога рекомендуется использовать в тех районах, которые отличаются сильными ветрами и землетрясениями.

Подбор материала для стропил

Для возведения стропильных систем, скажем, такой конструкции как, двускатная стандартная крыша, как правило, используют, доски сечением 25 на 150мм, что является идеальным размером, постоянно используемым при постройке крыш.

Доски такого типа можно впоследствии разрезать на рейки, которые затем использовать для сооружения обрешетки под кровлю.

Необходимо подобрать, в первую очередь, материал для стропил высокого качества. Лучшим вариантом здесь считается сосна либо лиственница. Материал следует приобретать сухим и обработанным антисептиком для древесины, так как на нем будет лежать вся нагрузка кровельных материалов.

Брус для конька вальмовой крыши вырезают из аналогичного материала, из которого и стропила.

Инструкция по сооружению трехскатной крыши

Применение трехскатной кровельной конструкции при возведении зимнего сада

• После монтажа по периметру стен мауэрлата выполняют разметку центрального прямого отрезка крыши, в пределах которого будут монтироваться вальмовые стропила. Необходимо помнить, что подбор бруса прямоугольного сечения основан на величине нагрузки кровельного покрытия и промежуточных прогонов на стропильную систему.
• По завершению монтажа двускатного участка переходят к сооружению несущей конструкции, формируемой с помощью конькового бруса и стропил. Соединение центрального стропила с коньковым брусом должно производиться с отступом отмеченного от торца дома расстояния.
• На узлах крепления стропил и мауэрлата обязательно предусматривается присутствие горизонтальных вырубок, которые предназначаются для стыковки. С их помощью передается нагрузка на стены и обеспечивается дополнительная надежность соединения. Шаг стропил рассчитывают, руководствуясь высотой крыши и наличием в ней окон, типом обрешетки и утеплителя. Причем данное расстояние должно быть не меньше60 см.
• Разметку центрального стропила начинают с определения центра торцевой стены. По окончанию этого производят установку заготовки запиленного стропила на верхнюю обвязку. Стропило прислоняют к коньковому брусу и очерчивают вертикальный запил. Далее отпиливают коньковый брус и пристыковывают к его торцу центральное стропило. По окончанию стыковки устанавливают центральное стропило боковой вальмы от центра расположенных по бокам мауэрлатов к коньковому брусу. Установив дополнительные угловые стропила, сформировывают окончательный контур крыши. Нужно не забывать, что прогоны угловых стропил будут длиннее прогонов обычных стропил. При соединении элементов стыки внахлест неприемлемы, так как только стык в упор сможет обеспечить правильную передачу нагрузки.

Видео описание

В видео показано, как сооружают двускатную кровлю над пристройкой:

Вальмовые и полувальмовые кровли

Вальмовые формы крыш для домов с пристройкой считаются одними из сложных. В них большое количество элементов и узлов, соответственно и расходом на покупку стройматериалом немало. При этом многие элементы подгоняются строго по размерам, что гарантирует большое количество отходов.

На фото ниже показан проект вальмовой крыши, в котором конек крепится к стене основного здания. Крепление обычно проводят на специальные металлические кронштейны или на стойки, но с дополнительным креплением к стене анкерами.

Необходимо понимать, что вальмовая крыша состоит из разных скатов, которые отличаются друг от друга формой. Два из них – это треугольники, два остальных – трапеции. В проекте, показанном на фотографии, трапециевидный скат является фасадным, два треугольных боковыми. При этом второй скат в виде трапеции отсутствует, потому что крыша сооружается над пристройкой, а значить, чего-то не должно хватать.

Пристройка, покрытая вальмовой конструкцией Источник fav-expo.ru

Шатровые крыши

Этот вариант крыш для пристроек используется очень редко. Он не только сложен. Есть в кровельной системе пристраиваемого помещения одна точка – коньковый узел, который крепят к стене здания. И именно в этой точке самые большие нагрузки на стену и фундамент дома. Поэтому очень часто под коньковый узел кровли устанавливают опорную стойку из бруса или сложенного кирпича (блоков).

И этот элемент в дизайне пристройки придется в дальнейшем как-то обыграть. Ведь это выступающая часть. Она выполняет чисто технологические функции и никакой дизайнерской нагрузки не несет.

Шатровое покрытие пристраиваемого помещения Источник kak-sdelat-kryshu.ru

Итак, мы рассмотрели все кровельные конструкции, которые сегодня сооружают над пристройками. Выбор на самом деле большой. Из всех предлагаемых вариантов чаще выбирают упрощенные конструкции, на которые требуется минимальные расходы. Но, как показывает практика загородного строительства, не все застройщики идут по пути экономии. Все дело в том, что переход крыши на пристройку – самое уязвимое место в плане образования протечек.

Поэтому варианты с односкатной кровлей, которую формируют, как единый скат с крышей дома, или продолжение двускатной кровельной конструкции дома над пристройкой считаются наиболее эффективными в плане борьбы с атмосферными осадками. Кстати, в видео выше, как раз показано, как сооружается такая двускатная система. Надо сказать, что именно она и является самой эффективной.

Стропильный каркас

Угол склона оптимален, материалы подобраны, далее рассчитывается конструкция каркаса крыши. После уже можно закупать всё необходимое для сборки крыши.

Конструкция стропильного каркаса проектируется исходя из выбранного типа кровельного материала, площади крыши и типа строения.

При строительстве односкатной крыши пристройки к дому своими руками стропильную систему можно выполнить по одному из трех типов:

• Висячая.
• Наслонная.
• Скользящая.

Висячая конструкция подходит в тех случаях, когда пристройка построена только из несущих стен. Такой каркас подходит для построек из любого материала.

Наслонный тип каркаса подходит, как правило, при наличии в пристройке перегородок, а само строение сделано из кирпича или камня.

Скользящая система выполняется в том случае, когда стены здания выполнены из дерева. Это обусловлено спецификой строительства деревянных зданий и их последующей эксплуатации.

Для стропильного каркаса желательно выбирать деревянные заготовки высокого качества, хорошо обработанные антисептиками для защиты от влаги и гниения.

Части стропильного каркаса односкатной крыши:

• Мауэрлат из бруса твердых пород.
• Стропильные ноги.
• Обрешетка.
• Подкос.

Основа крыши — твердопородный деревянный мауэрлат. Балки мауэрлата устанавливаются и закрепляют на крепления с одной стороны и стене дома — с другой, к которой примыкает пристройка. На мауэрлат монтируются стропила конструкции или — стропильные ноги. Они одним концом устанавливаются на брусья мауэрлата. Обычно, стропила — это доски 50 на 150 мм/100 на 150 мм, в которых делаются запилы. Это необходимо для плотной установки на мауэрлат.

Обрешетка из бруса или досок — каркас кровли, а подкос служит усилительной опорой, дополняя основной скелет крыши.

Способ укладки обрешетки разнообразен

Здесь важно знать, что это зависит от того, на каком кровельном материале остановился ваш выбор. Так, при использовании твердой кровли её монтируют с таким интервалом, чтобы лист кровли лежал на паре брусьев

При использовании мягкого материала обрешетку кладут, обычно, сплошным дощатым слоем.

Пристройка к дому с ломаной крышей

Крыша пристройки может иметь два, три и более скатов. Многоскатную конструкцию в разговорной речи ещё называют ломаной крышей, а иногда шатровой.

Как сделать крышу пристроя к дому

Если пристройка с многоскатной крышей строится своими руками, то и конструкция самой пристройки будет соответствующая. Каждый излом поверхности крыши пойдёт по своей балке стропил. Нижний конец этой балки опирается на столб. Между столбами создаются стены пристройки.

Технология стыковки крыши пристройки со стеной дома в принципе не зависит от количества её скатов. Самая главная задача в этом случае заключается в защите мест примыкания кровли к стене дома от протечек. Самая опасная в этом смысле часть – это горизонталь. Но в многоскатной крыше её может вообще не быть, только наклонные стыковки. Они меньше подвержены протечкам. Но всё же желательно применение специального профиля с уплотнительной водостойкой прокладкой.

Пристройка с многоскатной крышей ФОТО: m-strana.ru Конструкция крыши отличается от трёхскатной тем, что отсутствует коньковая балка. Поверхности, образующие крышу, имеют форму треугольников, их вершины сходятся в одной точке. Стороны соседних треугольников соединяются. Их стыковка должна быть сверху закрыта уголком, защищающим от протечек дождевой воды.

Варианты исполнения деревянного потолка

Большим преимуществом дерева, является его низкая теплопроводность. Благодаря этому деревянные потолки всегда сохраняют тепло и дарят уют вашему дому. Находясь в таком помещении вы всегда будете ощущать себя комфортно, а натуральный запах древесины будет благотворно влиять на ваш организм.

Дерево прекрасно сочетается практически с любым отделочным материалом

Современный рынок строительных материалов может удовлетворить даже самого капризного покупателя.

Представленный ассортимент настолько широк, что порой определиться с выбором так сразу и не получается. Требуется еще больше время для раздумья.

В доме из бруса трудно что-то представить в качестве материала на потолок кроме как дерево

Стиль для каждого помещения подбирается в зависимости от его главного функционального назначения. Например в гостиной он один, а вот в спальне и рабочем кабинете он совсем иной.

Массивные балки на потолке придадут вашему интерьеру атмосферу строгой сдержанности

В последние десять лет потолок выкрашенный в белый цвет пользуется огромной популярностью в оформлении интерьера, особенно у молодого поколения. Связано это с тем, что белый цвет никогда не выйдет из моды, а его ненавязчивый облик позволяет придать помещению легкость и воздушность, чего иногда так не хватает. В таком оформлении можно исполнить не только потолки, но и стены, пространство будет выглядеть визуально объемней и шире, а разбавить его с легкостью можно элементами декора.

Белый позволяет визуально увеличить пространство даже небольшого помещения

Выбеленое дерево отлично гармонирует блестящей глянцевой поверхностью

Доска выкрашенная в белый цвет великолепно подходит для мансардного помещения

Несмотря на то, что деревянная вагонка является сравнительно недорогим материалом, это ничуть не мешает создать неповторимый дизайн интерьера, который вряд ли оставит кого-то равнодушным к нему. Для этого нужно лишь проявить немного фантазии и полученный результат не заставит себя долго ждать.

Оформив потолки в доме деревянной вагонкой, вы в любой момент сможете поменять их цвет на любой другой, если старый вам слегка поднадоел и вы захотели какого-нибудь разнообразия.

Идеальный дизайн современной гостиной

Уже давно стерты стереотипы о том, что дерево нельзя применять в помещениях с повышенной влажностью. Современные технологии обработки материала и правильный монтаж деревянных потолков, позволяет найти ему применение даже в ванной комнате.

О том что с ним может что-то произойти вы можете не беспокоится, за вас это уже сделали ученые и технологи. Вам остается лишь только правильно подобрать тип древесины и понравившийся тонер для него.

Удачно обыграв в ванной вагонку со стенами, вы получите необычный и стильный дизайн интерьера

Вариантов исполнения отделки потолка ванной комнаты предостаточно и подобрать подходящий вам дизайн можно всегда.

Состареная древесина отлично дополнит современный дизайн ванной комнаты

Деревянные потолки в частном доме обычно подразумевают использование двух основных видов материала для этого. Наиболее популярными отделочными панелями являются:

• Вагонка «штиль»: достаточно популярный материал, который используется для оформления потолков. Её длинные стороны изготовлены специальным пазом и углублением таким образом, что при их соединении не образуется так называемая «углубленная-полка», то есть поверхность получается абсолютно ровной. Особенно красиво смотрится, когда потолок оформлен широкой вагонкой «штиль».
• Вагонка «евро»: белее дорогой вариант, но гораздо качественней. Изготавливается в основном из древесины высокого качества. Основной упор делается на отсутствие сучков, смоляных подтеков и трещин. Проходит более качественную обработку с четырех сторон на дорогостоящих станках. На тыльной части предусмотрено углубление для отвода влаги и проветривания. Лицевая сторона имеет идеально ровную и гладкую поверхность, не требующая дополнительной обработки.

Идеальное решение для ценителей класического интерьера

Наличие хорошего естественного и внутреннего освещения преобразит любой интерьер

Преимущества и недостатки трехскатной крыши

Устройство трехскатной конструкции крыши можно легко понять из приведенных фото и схем. В ней нет ничего необычного или сверхъестественного, скатная крыша из трех плоскостей. По сути, такая схема может рассматриваться, как половинка классической вальмовой конструкции, с учетом некоторых особенностей трехскатной схемы:

1. Несимметричная конструкция, в которой реализовано два классических ската и одна вальма, приводит к неравномерному нагружению стен и фундамента здания;
2. Аэродинамические нагрузки от потоков воздуха способны легко опрокинуть трехскатную крышу, поэтому при проектировании и постройке подобной схемы необходимо тщательно продумывать правильную ориентацию здания по розе ветров данной местности;
3. В отличие от классической вальмовой крыши, в трехскатном варианте давление от наклонной плоскости вальмы с одной стороны не компенсируется аналогичным по величине усилием с другой стороны. Чтобы скат вальмы не опрокинул систему рядовых стропил двух симметричных настилов, необходимо компенсировать усилие дополнительными распорами и подкосами.

От большинства указанных недостатков крыши можно избавиться, если использовать классический прием укрепления каркаса крыши с помощью кирпичной стены, называемой брандмауэром. В этом случае основная трехскатная крыша гарантированно получает дополнительную остойчивость, горизонтальная нагрузка на вальму от ветра или снега легко компенсируется жесткой стеной.
