Без них система долго не протянет! трехходовые краны для отопления: назначение, разновидности

За что отвечает трехходовой клапан для отопления с терморегулятором

Клапан с терморегулятором гарантирует практичность и эффективность функционирования системы. Трехходовые клапаны для отопления призваны регулировать тепловой поток, что обеспечивает комфорт в помещении и экономичность использования.

Трехходовой клапан обеспечивает эффективность и экономичность отопительной системы за счет регулирования теплового потока

Для чего регулировать тепловой поток

Прежде чем приступать к проектировке отопительной системы, производится тепловой расчет. На основе его результатов выбирается подходящая мощность и тип отопительных приборов, способных поддерживать оптимальный температурный режим в помещении.

В расчет берется площадь помещения, после чего анализируют возможные теплопотери. Исходя из этого, рассчитывается производительность отопительной системы, необходимая для создания в комнатах комфортного микроклимата. После чего для всех помещений составляется тепловой баланс.

Однако, данные расчеты производятся при конкретных условиях, которые могут меняться в процессе эксплуатации. Факторы, влияющие на работу радиатора, различны:

• температурные перепады на улице;
• солнечная активность;
• сила ветра;
• наличие бытовых приборов, генерирующих тепло.

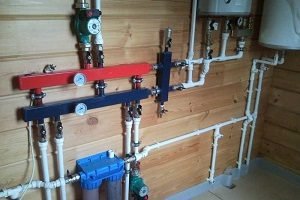

Схема отопления с трехходовым клапаном

В результате, просчитанный температурный баланс нарушается, и в помещении становится жарко. Однако, изъять из комнаты части радиатора или заглушить тепловое излучение невозможно. Таким образом, возникает необходимость управлять генерируемой тепловыми приборами энергией, чтобы поддерживать в помещении комфортный микроклимат.

Изготовление

Ввиду популярности рассматриваемого крана обеспечение его прочности и надёжности просто необходимо. Это возможно лишь при использовании высокопрочных материалов при изготовлении изделия. Сегодня чаще всего ими являются каучук, фоторопласт и другие вещества с синтетическим составом.

Так произошла модернизация конструкции кранов. Новый состав обеспечил долговечность элементов, уменьшил трение, повысил эффективность герметизации. Именно поэтому стало возможным использование изделий в очень серьёзных отраслях. Теперь они применяются не только в бытовых помещениях, но и на крупнейших промышленных предприятиях.

Важно отметить, что существует широкий спектр материалов, из которых создаются такие устройства: от пластмассы до чугуна. Также сюда входят сталь (в том числе и нержавеющая), латунь, титан, керамика и никель

Эти вещества как раз обеспечивают высокую прочность и твёрдость, позволяющую долго и эффективно эксплуатировать кран.

Другие материалы используют для создания отдельных элементов. Так, например, специальные прокладки для упрочнения делают из тефлона, для шаров используется хром, а кольца изготавливают из металла или фторопласта. Не забывают и о высоких температурных режимах. В этом случае целесообразно использование латунных кранов, которые славятся своей стойкостью к любым температурным воздействиям.

Важную группу составляют краны из нержавеющей пищевой стали. Это очень надёжный материал, который применяют на важных производствах. Например, такие изделия используют в пищевой или химической промышленности.

Виды трехходовых клапанов и особенности их работы

Прежде всего трехходовые термоклапаны классифицируются по назначению на разделительные и смесительные:

У смесительного клапана 2 направления работают на подачу теплоносителя разных температур (горячей и холодной), а 1 направление выводит уже смешанный поток жидкости. Настойка нужных температурных параметров осуществляется регулировкой температуры и пропорций подаваемых потоков.

У распределительного термоклапана 1 патрубок подает теплоноситель, а 2 других его делят между собой и распределяют в разных направлениях.

По способу управления трехходовые термоклапаны бывают автономными, ручными, термостатическими и электрическими. Два последних, как правило, работают в автоматическом режиме.

Простые автономные модели снабжены установленным внутрь корпуса термостатическим элементом с уже заданной в заводских условиях температурой теплоносителя на выходе. Это значение остается постоянным на протяжении всего срока службы.

Автономный смесительный трехходовой клапан
Плюсы	Минусы
Низкая цена	Необходимость подбора клапана под температурный режим обратки теплогенератора
Контроль температурного режима теплоносителя	Нельзя изменить установленный заводом-изготовителем температурный режим

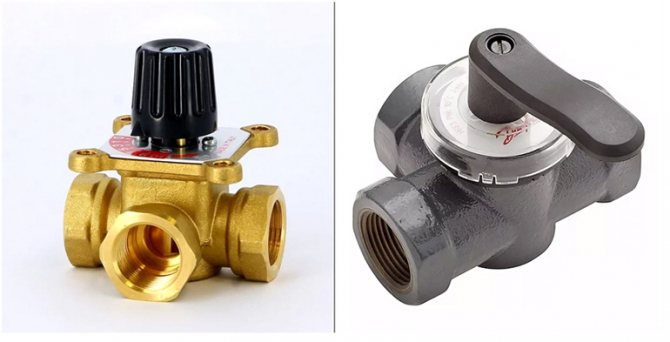

Для ручного управления шток снабжается вентилем или поворотной ручкой и панелью управления с отметками, в соответствии с которыми регулируется тепловой режим.

Смесительный трехходовой клапан ручного управления
Плюсы	Минусы
Относительно низкая цена	Необходимость постоянного контроля со стороны человека, как следствие, затяжной характер реагирования на изменения условий окружающей среды
Контроль температурного режима теплоносителя
Возможность изменения температурного режима в процессе эксплуатации	Неравномерное прогревание отопительного контура

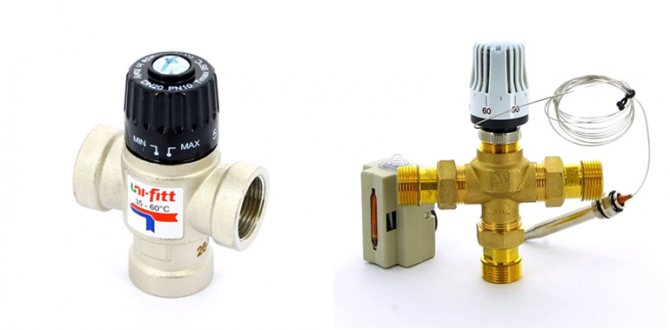

Трехходовой термостатический клапан с терморегулятором оборудован термостатом, наполненным жидкой или газовой средой, реагирующей на малейшие колебания температуры теплоносителя.

Как только теплоноситель нагревается до заданной температуры, за счет расширения реагента автоматически активизируется поршневая система термоклапана и перекрывается патрубок с горячим потокам.

Трехходовые клапаны с терморегулятором могут быть механическими и электронными. Достоинство механических моделей в их абсолютной автономности. Электронные же требуют подключения к сети электропитания или питаются от батареек.

Однако этот недостаток сглаживается полной автоматизацией процесса, удобством настройки и расширенным функционалом – автоматическое изменение температурного режима по времени суток, дням недели и пр.

Смесительный трехходовой клапан с терморегулятором
Плюсы	Минусы
Автоматический контроль температурного режима теплоносителя	Высокая цена
Возможность изменить температурный режим	Требуется предельно четкая настройка, ошибки в выставленных параметрах дают небольшую погрешность в работе системы
Равномерное прогревание отопительного контура

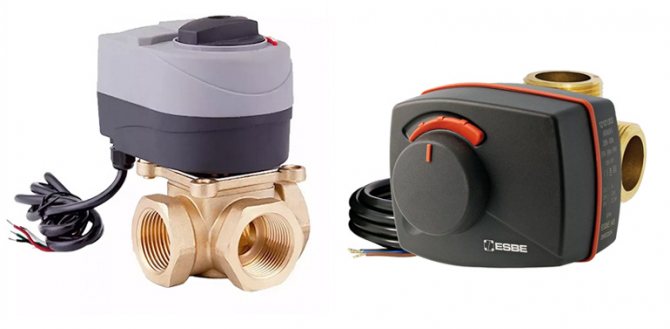

Трехходовые термоклапаны с электроприводом управляются за счет электронного блока управления, работающего на сервоприводе. Выход температурного режима теплоносителя за пределы установленных значений фиксируется установленным в модуль термостатом, который сигнализирует об этом контроллеру. Тот передает команду на привод, регулируя поток холодного или горячего теплоносителя в системе.

При этом ни один из патрубков полностью, как правило, не перекрывается, а регулируется лишь объем подаваемого охлажденного и горячего теплоносителя.

Смесительный трехходовой клапан с электроприводом
Плюсы	Минусы
Автоматический контроль температурного режима теплоносителя	Высокая цена
Возможность изменения температурного режима	Повышенный расход электроэнергии
Точная регулировка температуры потока теплоносителя	Увеличенный расход теплоносителя
Равномерное прогревание отопительного контура

Выбор и установка трехходового клапана в систему отопления

Даже в радиаторы запрещено подавать теплоноситель свыше 95°С, т.к. в случае любой незначительной аварии из-за резкого падения давления теплоносителя будет происходить интенсивное парообразование, людей заживо сварит, а теперь представьте, что из вашего смесителя пошел пар.  А вот здесь, чтобы обеспечить нормативную температуру горячей воды, обязаны поработать управляющие компании, обслуживающие организации и местный сантехник. С технической точки зрения с этой проблемой успешно справляются регуляторы температуры (ТРЖ – терморегулятор жидкости), которые должны быть установлены на каждую систему ГВС от ТЭЦ, т.е. в наших с вами домах.

         Приведем пример наиболее часто применяемых (в нашем случае и более дешевых) ТРЖ в российском ЖКХ.

Наиболее применяемый в ЖКХ регулятор температуры это ТРЖ сильфонного типа (см.эскиз):

1. Сварной стальной корпус
2. Сильфон (внутри заполнен легко испаряемым веществом), имеет вид цилиндрической металлической «гармошки».
3. Крышка корпуса.
4. Шток для регулировки температуры.
5. Сальниковое уплотнение штока.

Принцип работы очень простой: сетевая горячая вода поступает в ТРЖ сверху через гильзу с отверстиями, вода, остывшая после отдачи тепла в батареях, поступает справа, внутри ТРЖ они смешиваются и из левого патрубка вода уходит к потребителю в квартиры. Если вода очень горячая сильфон удлиняется, отверстия гильзы перекрываются  и уменьшается подача сетевой воды, если вода остыла, сильфон сжимается и горячей сетевой воды поступает больше. Все происходит в автоматическом режиме. ТРЖ можно отрегулировать вручную на подачу воды от 30 до 90°С. Поворотом штока по часовой стрелке мы поднимаем сильфон вверх и тем самым уменьшаем поступление горячей сетевой воды, против часовой — опускаем сильфон и вода на выходе будет горячее.

Пример  регуляторов температуры сильфонного типа: — ТРТС-50-ОС, — РТЕ-21М.

1. Терморегулятор жидкости с термостатом.

         Для примера, наиболее применяемая и доступная модель ТРЖ-М-1. Принцип действия и регулировки аналогичен выше указанному прибору, но в отличие от него в ТРЖ-М-1  вместо сильфона установлен термостат, подобный автомобильному.

У данной модели есть преимущества и недостатки по сравнению с сильфонным ТРЖ.

      Преимущества:  в случае выхода из строя термочувствительного клапана,  можно заменить только датчик.

      Недостатки:

1. Датчик регулирует температуру воды в диапазоне 15°С ( 45-55; 55-65; 75-85…), для каждого режима требуется свой датчик.
2. В летний период когда вода подается только по одному трубопроводу и температура воды превышает на 20°С верхнюю градацию установленного датчика, его нужно извлечь из корпуса ТРЖ, иначе он выйдет из строя и потребует замены.

Если у слесаря – сантехника на обслуживании 30-60 систем ГВС, это очень хлопотно.

Внешний вид термостата и датчиков устанавливаемых внутри корпуса ТРЖ-М-1 (как в двигателе автомашины).

Блиц-советы

1. Краны необходимо время от времени проверять на постоянную работоспособность.
2. Для устройства системы отопления лучше всего применять модели смесительных кранов из меди. однако наилучшим вариантом считаются изделия из нержавеющей стали.
3. Все элементы трехходового вентиля должны проходить регулярную проверку и техобслуживание. Этим занимается специальные учреждения.
4. В процессе эксплуатации вентиля необходимо быть крайне осторожным при его полном открывании. в противном случае гидравлическое устройство может дать сбой.

Порядок подключения бойлера к водопроводу

Бойлер для горячей воды: советы при выборе

Принцип функционирования

Трехходовой кран имеет три входных/выходных патрубка и внутреннюю часть с тремя отверстиями, соединяющимися между собой. Такая конструкция позволяет получать до 4 различных вариантов соединения подходящих трубопроводов. У пробковых кранов, для манометров, 5-й вариант, произвести полное отключение.

Внутренняя часть может быть выполнена в виде пробки на конус, либо в виде шара с 3-мя отверстиями Т-образной формы. Такие краны называются Т-образными.

Существует разновидность крана, в котором внутренняя часть имеет всего 2 отверстия. Они называются Г-образными, либо, с применением английской буквы, L-образными. В этом случае он позволяет соединять между собой только 2 трубопровода, гарантированно отключая третий. То есть имеет 2 варианта включения и 3-й вариант, разъединение всех трубопроводов.

Варианты включения L-образного и Т-образного крана

Устанавливая на корпусе ограничители поворота штока привода внутренней части, можно получить прибор, имеющий меньшее число вариантов включения. Это может быть востребовано в некоторых случаях. Например, при установке с радиаторами отопления, для избежания случая перекрытия байпаса. Либо, когда нельзя допустить смешивание двух различных потоков. А только выполнить их переключение.

По сечению внутренних отверстий, все краны, включая и трехходовые, различают на полнопроходные и редукционные. У полнопроходного все отверстия по диаметру соответствуют сечению присоединенных трубопроводов. Сопротивление такого крана в открытом состоянии равно нолю. У редукционного, сечение одного канала или всех, меньше сечения присоединяемых трубопроводов. Они имеют сопротивление потоку.

Как работает трехходовой клапан в системе отопления

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

1. Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:
2. С постоянным гидравлическим режимом.
3. С переменным.

Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей.

Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.

Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.

Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.

По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.

Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.

Виды трехходовых клапанов по принципу работы

• По принципу действия этот вид делится на два подвида:
• Смесительные.
• Разделительные.

Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.

Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.

Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.

По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.

Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.

1. Современный трехходовой кран делится на два типа по способу управления:
2. Ручной.
3. Электрический.

Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.

Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.

Трехходовой кран для отопления

Трехходовой кран отопления представляет собой тройник, в котором с помощью запорного механизма происходит перераспределение теплоносителя в системе отопления. Трехходовой кран используется там, где необходимо регулировать подачу тепла, уменьшая или увеличивая температуру теплоносителя.

Простой пример: теплоноситель при движении по протяженной системе отопления в начале «пути» имеет более высокую температуру, что приводит к более интенсивному нагреву радиаторов, и, как следствие, перегреву помещений, для устранения которого используют трехходовой кран.

Крана трехходовый — принцип работы

Для этого к крану одновременно подключают горячую и холодную воду. Как правило, схема подключения в виде стрелок с указанием направления движения, располагается на самом кране.
При этом горячая вода это теплоноситель, идущий от котла, называемый также подачей, а холодная вода это уже остывший теплоноситель, называемый также обраткой. При полностью открытом кране в него одновременно поступают подача и обратка и смешиваются. В результате температура воды на выходе из крана имеет некое усредненное значение.

Если кран полностью открыт, то к приборам отопления поступает теплоноситель, идущий напрямую от котла и обеспечивающий максимальный нагрев радиаторов. При закрытом кране, напротив, к приборам отопления поступает только обратка.

При не полностью открытом кране происходит смешивание обратки и подачи и получение теплоносителя с температурой усредненного значения.

Типы трехходовых кранов в системах отопления

В зависимости от конструктивных особенностей различают 2 вида трехходовых кранов: запорные и регулировочные. Принципиальной различия между ними нет: и тот и другой могут использоваться для полного перекрытия движения подачи и для регулирования температуры теплоносителя. Однако с помощью запорных кранов сделать это намного сложнее. Их конструкция в большей степени подходит для переключения движения потока воды из одной трубы в другую и не предусматривает плавного изменения потока. В большинстве случаев запорные краны оснащены шаровым механизмом.

Для регулирования применяют трехходовые краны, в конструкции которых имеется шток, управление движением которого может быть ручным или автоматическим.

От трехходового крана к трехходовому клапану

Трехходовой кран отопления позволяет вручную регулировать температуру теплоносителя в отопительных системах. Для автоматического регулирования предназначен трехходовой клапан отопления, в котором дополнительно установлено электромеханическое устройство, меняющее положение штока. Его подключают к термостату, с помощью которого выбирают нужный температурный режим в помещении.

Установка трехходовых клапанов в системе отопления позволяет эффективно управлять работой теплого пола, регулировать распределение тепла по комнатам и этажам, а также между отдельными строениями, если речь идет об отоплении нескольких отдельных объектов, например, теплицы и жилого дома.

В зависимости от принципа действия различают 2 вида трехходовых клапанов отопления:

Смесительный трехходовой клапан, в котором два входа и один выход. Его принцип действия такой же, как у трехходового крана отопления. Основное назначение смесительного клапана этого вида состоит в смешивании подачи и обратки для получения теплоносителя требуемой температуры, которое достигается изменением соотношения горячей и холодной воды.

Разделительный трехходовой клапан, в котором один вход и два выхода. При его работе происходит распределение потока теплоносителя на два русла, что бывает необходимо при включении в систему отопления бойлеров, конвекторов и т.д

Независимо от типа трехходового клапана (смесительный или разделительный) его установка и использование обеспечивает постоянный тепловой поток в системе отопления и не перекрывает движения теплоносителя, что особенно важно при отрицательных температурах.Меняться может только температура в сети. В этом основное отличие трехходового клапана отопления от двухходового клапана отопления. Иными словами, система отопления с трехходовым клапаном никогда не разморозится

Иными словами, система отопления с трехходовым клапаном никогда не разморозится.

Монтаж и эксплуатация

Чтобы монтаж трехходового крана был выполнен успешно, важно следовать чертежам и пошаговым инструкциям

Также нужно обращать внимание на несколько нюансов предстоящей установки:

Чтобы правильно установить трехходовой кран, важно следовать чертежам и пошаговым инструкциям

Чтобы правильно установить трехходовой кран, важно следовать чертежам и пошаговым инструкциям

На корпусе тройника расположена специальная схема со стрелками, которые детально отображают направление потока воды. Ее наличие существенно упрощает монтажные работы и позволяет быстро и безошибочно подключить важные узлы.
Выполняя сварку металлических механизмов, нельзя допускать превышения потока температуры в зоне стыков более +100°C

Важно следить за тем, чтобы в систему не проникали окалины или грязь, в противном случае это может привести к непоправимым последствиям.
Для установки тройника нужно выбирать такое место, к которому будет легко добраться для ремонта или обслуживания. Если крану придется пропускать недостаточно качественную жидкость, его рекомендуется дополнительно оснастить фильтрующими узлами.
Способ фиксации изделия может быть и вертикальным, и горизонтальным

На эффективность работы это никак не влияет. Что касается вентиля, то его устанавливают непосредственно перед циркуляционным насосом.

Чтобы тройник функционировал долго, надежно и качественно, необходимо учитывать правила эксплуатации и вовремя обслуживать его. От правильного и корректного использования зависит срок службы приспособления.

Разновидности трехходовых кранов

Поскольку сейчас в продаже имеются распределительные краны различного предназначения, необходимо понимать разницу между ними, знать конструктивные особенности данных устройств. В этом случае можно будет сделать правильный выбор трехходового крана. Ниже мы рассмотрим, чем различаются изделия разных моделей.

По назначению и принципу работы

Внешне разные типы кранов ничем не отличаются, так как у них имеется 3 патрубка, но принцип работы у них прямо противоположный:

1. Смесительный кран (регулировочный). Производит смешивание двух потоков теплоносителя. Подвод осуществляется по двум патрубкам, а выход — по одному. Внутри прибора имеется шток с клапаном.
2. Распределительный кран (запорный). Не смешивает, а разделяет один поток на 2 части. В патрубках установлены клапаны. Когда один клапан открывает проход для теплоносителя, второй перекрывает свою магистраль. Теплоноситель входит в кран через один патрубок, а выходит через два. Такие устройства часто используются для обвязки водонагревателей, в системах с установленными бойлерами, для распределения тепла на несколько помещений.

Ручной шаровой трехходовой кран

Материал корпуса

1. Латунь. Это наиболее популярный сплав металлов, который отличается надежностью и практичностью.
2. Сталь. Можно встретить гораздо реже. Характеризуется повышенной прочностью, но меньшей, нежели у латуни, долговечностью.
3. Чугун. В быту не используется. Применяется для монтажа промышленных систем обогрева, в которых трубы имеют диаметр более 40 мм.

По принципу управления

Трехходовой кран для домашнего отопления может различаться по способу управления:

1. Ручное управление. Изделия такого типа имеют поворотные ручки, которыми и осуществляется управление потоками теплоносителя. При повороте ручки изменяется пропорция подаваемой из разных линий воды. Недостатком таких механизмов является неравномерное и долгое прогревание отдаленных радиаторов. Такая арматура отличается простым устройством и невысокой стоимостью.

2. Автоматическое управление. Краны, управляемые автоматикой, позволяют обеспечивать обогрев помещений до нужной температуры без участия человека. Причем, обогрев становится более эффективным, радиаторы прогреваются равномерно, нет необходимости постоянно контролировать работу отопительного контура. Управление распределительным краном может осуществляться посредством сервопривода, а также с помощью гидродинамического или пневматического термостата. Ниже мы рассмотрим особенности каждого их таких устройств.

Трехходовой кран с электроприводом

В качестве управляющего элемента используется сервопривод, представляющий собой электрический двигатель. От блока электронного управления на сервопривод поступает команда, согласно которой двигатель изменяет положение шара или штока внутри устройства. Блок управления определяет температуру на выходе из клапана или вычисляет оптимальную настройку по температурам обратки и поступаемой из котла воды.

Трехходовой кран с сервоприводом

Разумеется, устанавливать трехходовой кран для системы отопления с электроприводом без наличия управляющего блока не имеет смысла.

Распределительный кран с терморегулятором

Такое устройство представляет собой кран с термоголовкой, в которую помещены газ или специальная жидкость. Данные компоненты реагируют на изменение температурных показателей окружающей среды. В результате колебаний температуры изменяется объем жидкости или газа, что приводит к автоматическому срабатыванию клапана.

При установке прибора требуется его тщательная настройка. Определяются предельные значения температуры, которые связываются с крайними положениями крана. Тем самым определяется рабочий диапазон, в пределах которого трехходовой кран для отопления с терморегулятором будет изменять температуру теплоносителя. С этой целью производится ручная регулировка давления в термоклапане.

Трехходовой кран для системы отопления с терморегулятором

Теплоноситель циркулирует через устройство до тех пор, пока его температура не изменится до установленного значения. Как только температура выйдет за эти пределы, пропорция смешивания холодной и горячей воды в кране изменится.

Преимущество крана с терморегулятором состоит в том, что для его работы не требуется наличие блока управления. Такие устройства работают автономно, а также обладают приемлемой стоимостью.
