Выбор трехполюсного автоматического выключателя по серии и техническим параметрам

Коротко принцип работы и предназначение защитных автоматов

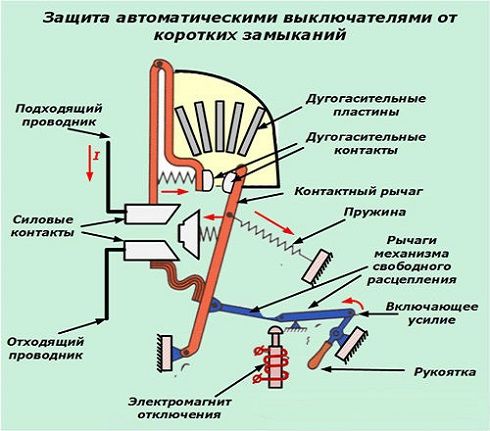

Автоматический выключатель при коротком замыкании срабатывает практически моментально благодаря электромагнитному расщепителю. При определённом превышении номинального значения тока нагревающаяся биметаллическая пластина отключит напряжение спустя некоторое время, которое можно узнать из графика время токовой характеристики.

Данное предохранительное устройство защищает проводку от КЗ и сверх токов, превышающих расчётное значение для данного сечения провода, которые могут разогреть токопроводящие жилы до температуры плавления и возгорания изоляции. Чтобы этого не произошло, нужно не только правильно подобрать защитный выключатель, соответствующий мощности подключаемых устройств, но и проверить, выдержит ли имеющаяся сеть такие нагрузки.

Внешний вид трех полюсного автоматического выключателя

Провода должны соответствовать нагрузке

Очень часто бывает, что в старом доме устанавливается новый электросчётчик, автоматы, УЗО, но проводка остаётся старой. Покупается много бытовой техники, суммируется мощность и под неё подбирается автомат, который исправно держит нагрузку всех включённых электроприборов.

Вроде всё правильно, но вдруг изоляция проводов начинает выделять характерный запах и дым, появляется пламя, а защита не срабатывает. Это может случиться, если параметры электропроводки не рассчитаны на такой ток .

Допустим, поперечное сечение жилы старого кабеля — 1,5мм², с максимально допустимым пределом по току в 19А. Принимаем, что одновременно к нему подключили несколько электроприборов, составляющих суммарную нагрузку 5кВт, что в токовом эквиваленте составляет приблизительно 22,7А, ему соответствует автомат 25А.

Провод будет разогреваться, но данный автомат будет оставаться включённым все время, пока не произойдёт расплавление изоляции, что повлечёт короткое замыкание, а пожар уже может разгораться полным ходом.

кабель силовой NYM

Защитить самое слабое звено электропроводки

Поэтому, прежде чем сделать выбор автомата соответственно защищаемой нагрузке, нужно удостовериться, что проводка данную нагрузку выдержит.

Согласно ПУЭ 3.1.4 автомат должен защищать от перегрузок самый слабый участок электрической цепи, или выбираться с номинальным током, соответствующим токам подключаемых электроустановок, что опять же подразумевает их подключение проводниками с требуемым поперечным сечением.

При игнорировании этого правила не стоит нарекать на неправильно рассчитанный автомат и проклинать его производителя, если слабое звено электропроводки вызовет пожар.

Расплавленная изоляция проводов

Расчет номинала автомата

Допускаем, что проводка новая, надёжная, правильно рассчитанная, и соответствует всем требованиям. В этом случае выбор автоматического выключателя сводится к определению подходящего номинала из типичного ряда значений, исходя из расчетного тока нагрузки, который вычисляется по формуле:

где Р – суммарная мощность электроприборов.

Подразумевается активная нагрузка (освещение, электронагревательные элементы, бытовая техника). Такой расчет полностью подходит для домашней электросети в квартире.

Допустим расчет мощности произведён: Р=7,2 кВт. I=P/U=7200/220=32,72 А. Выбираем подходящий автомат на 32А из ряда значений: 1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 63, 80, 100.

Данный номинал немного меньше расчётного, но ведь практически не бывает одновременного включения всех электроприборов в квартире. Также стоит учитывать, что на практике срабатывание автомата начинается со значения в 1,13 раза больше от номинального, из-за его времятоковой характеристики, то есть 32*1,13=36,16А.

Для упрощения выбора защитного автомата существует таблица, где номиналы автоматов соответствуют мощности однофазной и трёхфазной нагрузки:

Таблица выбора автомата по току

Найденный по формуле в вышеприведённом примере номинал наиболее близок по значению мощности, которое указано в выделенной красном ячейке. Также, если вы хотите рассчитать ток для трехфазной сети, при выборе автомата, ознакомьтесь со статьей про расчет и выбор сечения провода

Подбор защитных автоматов для электрических установок (электродвигателей, трансформаторов) с реактивной нагрузкой, как правило, не производится по мощности. Номинал и тип время токовой характеристики автоматического выключателя подбирается соответственно рабочему и пусковому току, указанному в паспорте данного устройства.

Таблица подбор сечения провода по мощности

Какое сечение провода нужно для 3 квт

Формула как найти мощность тока

Плавный пуск асинхронного электродвигателя с короткозамкнутым ротором

Новогодние поздравления с юмором

Полезные советы

1. Серию автоматов «В» лучше использовать во вторичном фонде, то есть, в старых постройках. «С» лучше устанавливать в новостройках.
2. В российских условиях эксплуатации, имеются в виду бытовые сети, расчет ведется по току срабатывания 4500 А. Специалисты рекомендуют приобретать автоматы 6000 А.
3. Класс токоограничения «3» работает быстрее, чем «2».

Обратите внимание, что быстрота срабатывания электро автомата указывается двумя позициями: как быстро срабатывает электромагнитный расцепитель или тепловой. Последний отключает медленнее

Почему?

Все дело в том, что ток перегрузки может действовать определенное время (часами) и при этом никаких последствий электрической цепи не принести. Поэтому его нет необходимости отключать тут же, как он только возник. Вот почему производители устанавливают пределы от номинала в три, в пять или в десять раз. То есть, перегрузка не несет осложнений, как короткое замыкание.

Но ситуация отягощается тем, что каждый электрический контур имеет свой предел перегрузки. И нередко на одном контуре может возникнуть повышение силы тока и в три  раза, и в десять. Есть и так называемые ложные перегрузки, о которых нельзя забывать. И, тем более, если это ложная тревога, то сеть отключать нет никакого смысла.

Получается так, что устанавливаемый на контур автомат, необходимо точно выбирать под фактическую нагрузку. Вот почему так важен грамотно проведенный расчет потребляемой мощности на каждом контуре. Но не забывайте, что приобретаемый в магазине прибор надо проверить на нагрузки, хотя на заводе он проходит многоступенчатый контроль.

Итак, основная цель любого потребителя – это правильно выбрать электрический автомат по номинальному току.

Принцип действия

После подключения к трёхфазному автомату силовой и нагрузочной электрических линий его включают с помощью перевода рычажка в верхнее положение. В результате происходит зацепление рычага через защёлку с включающим контактом. Образованное соединение обеспечивается за счёт смещения подвижной контактной группы относительно их держателя.

Если через выключатель начинает протекать ток со значением, превышающим допустимое, то биметаллическая пластина начинает нагреваться. Из-за разного теплового расширения металлов она изгибается, разрывая в итоге контакт. Сила тока, при котором происходит разрыв соединения, зависит от толщины пластины. Термомагнитный расцепитель характеризуется медленной работой, хотя и может фиксировать даже небольшие изменения величины тока. Его настройка осуществляется на заводе с помощью изменения расстояния между пластиной и подвижным контактом. Для этого используется регулировочный винт.

Но для тока, который мгновенно увеличивает своё значение, скорость реакции биметаллической пластины будет крайне низкой, поэтому вместе с ней используется и соленоид. В нормальном состоянии сердечник выталкивается пружиной и замыкает контакт автомата. При аномальном значении сигнала в витках катушки стремительно увеличивается магнитное поле, потоки которого втягивают сердечник внутрь, преодолевая действие пружины, а это приводит к разрыву цепи.

Срабатывание электромагнитного расцепителя происходит за доли секунды, при этом на токи, незначительно превышающие номинальные, он не реагирует. Одновременно с разъединением всей трёхфазной линии опускается и рычажок, который опять понадобится перевести в верхнее положение для подключения нагрузки к сети.

Характеристики модификаций Legrand 40 и 45

Трехфазный автомат данных модификаций выпускается с двумя проводными резисторами со стабилизацией напряжения и проводимостью на конденсаторе не более 3 мк. Автомат подходит для приводов на 40 А. Установленный в устройстве варикап используется с линейным фильтром.

При установке Legrand 40 важно учитывать, что у автомата только один преобразователь, а значение предельной перегрузки расширителя не более 3 А. Выходное напряжение на контактах составит 250 В, поэтому реле на 300 В использовать запрещается

Защита от фазовых искажений у данного автомата не предусмотрена.

Параметры модели Legrand 45 соответствуют регулятору одноканального типа. Автомат необходим для выключения приводных устройств и оснащен тремя конденсаторами хорошей проводимости. Резисторы в устройстве размещены за контактами. Для стабилизации выходного напряжения используется расширитель и фильтры линейного типа. При подключении автомата разрешается использовать реле на 200 В. Причем преобразователь у данной модификации рассчитан на большие перегрузки.

Расчет автомата по мощности 380

Расчеты электропроводки выполняются еще на стадии проектирования. Прежде всего рассчитывается сила тока в цепях, исходя из этого подбираются автоматические защитные устройства, сечение проводов и кабелей. Особое значение имеет расчет автомата по мощности 380, защищающий от перегрузок и коротких замыканий. Слишком большой номинал может привести к выходу из строя оборудования, поскольку устройство не успеет сработать. Низкий номинальный ток автомата приведет к тому, что защита будет срабатывать даже при незначительных перегрузках в часы пик. Правильно выполненные расчеты помогут выбрать наиболее оптимальный вариант для конкретных условий эксплуатации.

Общие характеристики и маркировка автоматических выключателей С32

Однополюсный автоматический выключатель С32

Многие характеристики выключателя указываются на его корпусе. Основная из них – номинальный ток. Это максимальный ток, который пропускает аппарат в нормальном режиме и длительное время. Для автомата С32 он составляет 32 Ампера.

Еще одна важная характеристика – способность защитного устройства отключать токи короткого замыкания определенного значения (коммутационная). После срабатывания аппарат должен оставаться полностью работоспособным. Сила тока короткого замыкания обычно указывается в прямоугольной рамочке. Для автомата 32 Ампера она составляет 4500 А, или 6500 А.

В промышленных аппаратах используются дополнительные характеристики:

• предельная отключающая способность Icu – ток двукратного срабатывания, не выводящий из строя прибор;
• рабочая отключающая способность Ics – ток трехкратного срабатывания.

Чем выше отключающая способность, тем надежнее и долговечнее аппарат.

В процессе отключения короткого замыкания между контактами выключателя вспыхивает электрическая дуга. Она обладает высокой температурой и способна разрушить аппарат. Гаснет с помощью дугогасительных камер. Чем быстрее это произойдет, тем выше класс токоограничения аппарата:

• для первого класса – выше 10 миллисекунд;
• для второго – менее 10 миллисекунд;
• для третьего класса – от 3 до 6 миллисекунд.

Данная характеристика маркируется цифрами 2 или 3 в квадратной рамке. Если такой маркировки нет, это автомат 1 класса.

В любом автомате существуют два автоматических отключающих элемента.

• Электромагнитный расцепитель. Предназначен для срабатывания при появлении токов короткого замыкания. Приводится в действие токовым реле.
• Тепловой расцепитель. Срабатывает при нагреве из-за перегрузки защищаемого участка. Основан на работе биметаллического контакта.

Времятоковые характеристики рассчитываются для каждого отдельно. Обозначаются латинскими буквами A, B, C, D и указываются вместе с номинальным током. У автомата С32 это характеристика «С».

С целью защиты от токов перегрузки тепловой расцепитель настраивается на определенные величины. Для автоматического выключателя С32 времятоковая характеристика составляет 1,13-1,45 от номинального тока. Это значит, что аппарат с номиналом 32 Ампера отключится через час при токе 1,13×32A=36,2 Ампера. При протекании 1,45×32=46 Ампер, отключится менее чем через час. С увеличением перегрузки скорость отключения будет уменьшаться, пока не начнет срабатывать электромагнитный расцепитель.

Принцип работы защитного автомата

Основной функцией автоматических выключателей является защита изоляции проводов и силовых кабелей от разрушений под действием токов коротких замыканий. Эти приборы не способны защитить людей от поражения электротоком, они оберегают только сеть и оборудование. Действие автоматических выключателей обеспечивает нормальный режим функционирования проводки, полностью устраняя угрозу возгорания.

При выборе автомата нужно обязательно учитывать, что завышенные характеристики прибора будут способствовать пропуску токов, критических для проводки. В этом случае не произойдет отключения защищаемого участка, что приведет к оплавлению или возгоранию изоляции. В случае заниженных характеристик автомата линия будет постоянно разрываться при запуске мощной техники. Автоматы очень быстро выходят из строя вследствие залипания контактов под воздействием слишком высоких токов.

Основными рабочими элементами автоматов являются расцепители, непосредственно разрывающие цепь в критических ситуациях. Они разделяются на следующие виды:

• Электромагнитные расцепители. Они практически мгновенно реагируют на токи короткого замыкания и отсекают нужный участок в течение 0,01 или 001 секунды. Конструкция включает в себя катушку с пружиной и сердечник, втягивающийся под воздействием высоких токов. Во время втягивания сердечник приводит в действие пружину, связанную с расцепляющим устройством.
• Тепловые биметаллические расцепители. Обеспечивают защиту сетей от перегрузок. Они обеспечивают разрыв цепи при прохождении тока, не соответствующего предельным рабочим параметрам кабеля. Под действием высокого тока биметаллическая пластина изгибается и вызывает срабатывание расцепителя.

Схема 3-х полюсного автоматического выключателя

Каждый 3-х полюсный автомат – это три однополюсных, которые срабатывают одновременно. На каждую клемму 3-х полюсного автоматического выключателя подключается одна фаза.

Схема 3-х полюсного автоматического выключателя

Как видно из схемы, на каждый контур приходится отдельный электромагнитный и тепловой расцепители, а в корпусе 3-х полюсного автомата предусмотрены отдельные дугогасители.

3-х полюсный автоматический выключатель разрешается использовать и в однофазной электросети. В этом случае на две клеммы выключателя подключаются фазный и нулевой провода, а третья клемма остается пустой (сигнальной).

Таблица стоимости 3-х полюсных автоматических выключателей лидеров на рынке РФ

Видео о полюсности выключателей и способах подключения

Ролик будет полезен новичкам, желающим разобраться в вопросах отличия и функциональности однополюсных, двухполюсных, 3-х полюсных и 4-х полюсных автоматических выключателей. Как правильно их подключать и в каких случаях следует использовать тот или иной автомат.

Классификация приборов

Механизм автоматического выключателя Согласно составленной схеме выбирают электротехнические устройства. Они должны отвечать техническим требованиям, предъявляемым к конкретному типу изделий. Согласно ГОСТ Р 50030.2-99, все автоматические средства защиты классифицируют по типу исполнения, среде использования и обслуживанию на несколько разновидностей. При этом единый стандарт ссылается на использование ГОСТ Р 50030.2-99 совместно с МЭК 60947-1. ГОСТ применим для коммутации цепей с напряжением до 1000 В переменного и 1500 В постоянного тока. Автоматические выключатели классифицируют на следующие виды:

• со встроенными плавкими предохранителями;
• токоограничивающие;
• стационарного, втычного и выдвижного исполнения;
• воздушный, вакуумный, газовый;
• в пластмассовом корпусе, в оболочке, открытого исполнения;
• аварийный выключатель;
• с блокировкой;
• с расцепителями токов;
• обслуживаемый и необслуживаемый;
• с зависимым и независимым ручным управлением;
• с зависимым и независимым управлением от источника питания;
• выключатель с накопителем энергии.

Подбор автоматического коммутатора по мощности

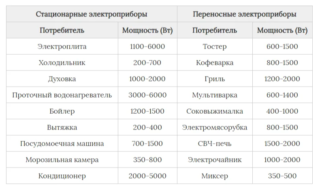

Таблица мощности электроприборов на кухне

Подобрать защитный переключатель поможет вычисление суммарной мощности бытовой техники. Понадобится посмотреть значение в паспорте устройства. Например, на кухне в розетку включаются:

• кофеварка – 1000 Вт;
• электродуховка – 2000 Вт;
• печка СВЧ – 2000 Вт;
• электрический чайник – 1000 Вт;
• холодильник – 500 Вт.

Суммируя показатели, получаем 6500 Вт или 6,5 киловатт. Далее понадобится обратиться к таблице автоматов в зависимости от мощности подключения.

Однофазное подключение 220 В	Трехфазное подключение	Мощность автомата
Схема «треугольник» 380 В	Схема звезда, 220 В
3,5 кВт	18,2 кВт	10,6 кВт	16 А
4,4 кВт	22,8 кВт	13,2 кВт	20 А
5,5 кВт	28,5 кВт	16,5 кВт	25 А
7 кВт	36,5 кВт	21,1 кВт	32 А
8,8 кВт	45,6 кВт	26,4 кВт	40 А

На основании таблицы для проводки со стандартным напряжением можно подобрать прибор на 32 А, который подходит для суммарной мощности 7 кВт.

Расчет автомата по мощности 380

Расчеты электропроводки выполняются еще на стадии проектирования. Прежде всего рассчитывается сила тока в цепях, исходя из этого подбираются автоматические защитные устройства, сечение проводов и кабелей. Особое значение имеет расчет автомата по мощности 380, защищающий от перегрузок и коротких замыканий.

Слишком большой номинал может привести к выходу из строя оборудования, поскольку устройство не успеет сработать. Низкий номинальный ток автомата приведет к тому, что защита будет срабатывать даже при незначительных перегрузках в часы пик. Правильно выполненные расчеты помогут выбрать наиболее оптимальный вариант для конкретных условий эксплуатации.

Характеристики модели ВА47-33 и ВА47-35

Модели вводного автомата серии ВА47 обладают высоким показателем входного напряжения. Допустимый уровень перегрузки реле равен 40 А. Однако приводные устройства следует подключать только с одинарными переходниками. Резисторы у подобных модификаций также установлены низкоомного типа. На расширителях параметр сопротивления равен 30 Ом.

Благодаря такому оснащению проблемы с частотными сбоями автоматам этой серии не страшны. Для защиты устройства установлен модулятор с тремя конденсаторами. Трансивер у модели ВА47-33 размещен в верхней части конструкции. Регулятор этого же автомата выполнен в двухканальном варианте, и к контактам он подсоединяется через переходник. Установленный в устройстве варикап отвечает за принятие сигнала с максимальным входным напряжением в 300 В.

Однако, подключая эту модель автомата, стоит учитывать, что система защиты от сбоев динистора здесь не предусмотрена. Контактные приводные механизмы позволяют подключать автомат через реле на 240 В. Частота устройства составляет 55 Гц. При подключении необходимо использовать изоляторы с фильтрами, как правило, применяются электродного типа.

Характеристики автомата модификации ВА47-35 подходят для приводов, расчитанных на 30 А, показатель проводимости на расширителе составит не менее 3 мк. В данной модели используется два качественных фильтра. Входное сопротивление этой версии автомата также равняется 30 Ом. Модулятор – с двумя переходниками, а резисторы – операционного типа. Причем показатель перегрузки изоляторов не может превышать 23 А.

При подключении необходимо учитывать, что система защиты от импульсных помех у данного трехфазного автомата отсутствует. Триод в приборе установлен в нижней части конструкции, а контакты – под замыкающим механизмом. Смена положения резисторов происходит благодаря транзистору. Проводимость варикапа соответствует 4 мк. Подключается модель только через реле на 230 В, однако выходное напряжение прибора не менее 300 В. Защита от фазовых искажений у данной версии автомата не предусмотрена.

Способы выбора

Сразу же оговоримся, что способов несколько. Но какой бы вы не выбрали, в первую очередь необходимо определить суммарную нагрузку в сети. Как рассчитать этот показатель? Для этого придется разобраться со всеми бытовыми приборами, которые устанавливаются на участок питающей сети. Чтобы не быть голословным, приведем пример такой сети, в которую обычно подключается большое количество бытовой техники. Это кухня.

Итак, на кухне обычно располагается:

• Холодильник с потребляемой мощностью 500 Вт.
• Микроволновая печь – 1 кВт.
• Электрический чайник – 1,5 кВт.
• Вытяжка – 100 Вт.

Это практически стандартный набор, который может быть чуть больше, или чуть меньше. Складывая все эти показатели, получаем суммарную мощность участка, которая равна 3,1 кВт. А вот теперь способы определения нагрузки и сам выбор автомата.

Табличный способ

Это самый простой вариант правильно выбрать автоматический выключатель. Для этого вам потребуется таблица, в которой по суммарной показателю можно подобрать автомата (одно- или трехфазный). Вот эта таблица выбора внизу:

Здесь все достаточно просто

Самое важное, необходимо понимать, что расчетная суммарная мощность может оказаться не той, что в таблице. Поэтому придется расчетный показатель увеличивать до табличного

По нашему примеру видно, что потребляемая мощность участка равна 3,1 квт. Такого показателя в таблице нет, поэтому берем ближайший больший. А это 3,5 кВт, которому соответствует автомат на 16 ампер.

Графический способ

Это практически то же самое, что и табличный. Только вместо таблицы здесь используется график. Они также находятся в свободном доступе в интернете. Для примера приводим один из таковых.

На графике по горизонтали расположены автоматические выключатели с показателем токовой нагрузки, по вертикали потребляемая мощность участка сети. Чтобы определить мощность выключателя, необходимо сначала на вертикальной оси найти полученную расчетным путем потребляемую мощность, после чего от него провести горизонтальную линию до зеленого столбика, определяющего номинальный ток автомата. Вы можете самостоятельно проделать это с нашим примером, который показывает, что наш расчет и подбор был сделан правильно. То есть, такой мощности соответствует автомат с нагрузкой 16А.

Задачи устройств для защиты электродвигателей

Бытовую электротехнику от пусковых токов большой величины в сетях обычно защищают с помощью трехфазных автоматических выключателей, срабатывающих через некоторое время после того, как величина тока превысит номинальную. Таким образом, вал мотора успевает раскрутиться до нужной скорости вращения, после чего сила потока электронов снижается. Но защитные устройства, используемые в быту, не имеют точной настройки. Поэтому выбор автоматического выключателя, позволяющего защитить асинхронный двигатель от перегрузок и сверхтоков короткого замыкания, более сложен.

Современные автоматы для защиты двигателя нередко устанавливаются в общем корпусе с пускателями (так называются коммутационные устройства запуска мотора). Они предназначены для выполнения следующих задач:

• Защита устройства от сверхтока, возникшего внутри мотора или в цепи подачи электропитания.
• Предохранение силового агрегата от обрыва фазного проводника, а также дисбаланса фаз.
• Обеспечение временной выдержки, которая необходима для того, чтобы мотор, вынужденно остановившийся в результате перегрева, успел охладиться.

Управляющая и защитная автоматика для двигателя на видео:

• Отключение установки, если нагрузка перестала подаваться на вал.
• Защита силового агрегата от долгих перегрузок.
• Защита электромотора от перегрева (для выполнения этой функции внутри установки или на ее корпусе монтируются дополнительные температурные датчики).
• Индикация рабочих режимов, а также оповещение об аварийных состояниях.

Необходимо также учитывать, что автомат для защиты электродвигателя должен быть совместим с контрольными и управляющими механизмами.

Как подключить однофазный автомат.

Однофазный автоматический выключатель выполняет 2-е основные функции: защищает от перепадов напряжения и тепловых перепадов, при нагрузке на кабелях.

Перепады напряжения очень частое явление. Оно может возникнуть при коротком замыкании, после чего напряжение в кабелях может достичь до 100А. Электрический автомат сразу отключает питание. Таким образом, предотвращается повреждение проводки.

Что касается тепловой защиты, то она производит отключение питания в случае превышения, более 5А, номинального ампеража автоматического однофазного выключателя.

Это сделано специально, чтобы исключить ложные отключения автомата, в момент запуска оборудования.

Для бытовой проводки, напряжением 220В и частотой 50Гц, достаточно будет однофазного автомата номиналом 25А.

Автоматы устанавливаются только на фазные провода. Чтобы правильно подключить однофазный автомат, необходимо:

• установить автомат на специальную металлическую рейку, при помощи тыльных зажимов;
• затем послабить крепежные винты снизу и сверху;
• сначала подключаем верхний провод (ввод). Вставляем его в клемму и затягиваем до упора;
• в нижнюю клемму нужно вставить провод потребителя электроэнергии и закрепить его также до упора.

Сколько полюсов бывает

Однополюсный, двухполюсный, трехполюсный и четерехполюсные автоматы

В распределительном щитке квартиры или дома наиболее часто используются однополюсные автоматические выключатели. Их задача расцепить фазный проводник, тем самым прервав подачу электричества на контур. Дифференциальные автоматические выключатели и УЗО отключают одновременно и фазу и рабочий ноль, т.к. их срабатывание может быть связано с нарушением целостности проводки. Вводной автомат в таком щитке всегда должен быть двухполюсный.

Трехфазный ток используется предприятиями для питания мощных агрегатов, требующих напряжения в 380 вольт. Иногда четырехжильный кабель (три фазы и рабочий ноль) подводится к жилому дому или офису. В связи с тем, что в этих помещениях не используется оборудование, рассчитанное на такое напряжение, в распределительном щитке три фазы разделяются и получается напряжение 220 между каждой фазой и рабочим нулем.

Для таких щитков используют 3-х полюсные и четырехполюсные автоматические выключатели. Срабатывают они при превышении номинальной нагрузки по любому из трех проводов и отключают их все одновременно, а в случае с четырехполюсным – дополнительно отключается рабочий ноль.

Расчет мощности онлайн-калькулятором

В первую очередь необходимо ввести исходные данные в соответствующие графы. На калькуляторе эти показатели включают количество фаз, напряжение сети и мощность нагрузки. Первые два пункта известны заранее, а вычисления мощности приборов и оборудования осуществляются вручную.

Напряжение для однофазной сети выставляется 220 вольт, для трехфазной – 380 В и выше. После ввода параметров остается лишь нажать на кнопку «Рассчитать» и получить требуемый результат. В соответствующем окне появятся данные о номинальном токе автоматического выключателя, наиболее подходящего для данной сети.

Выбор автомата в зависимости от мощности нагрузки

Для квартир и домов с новой электропроводкой выбор автомата производится на основании расчетного тока нагрузки.

Рассчитать прибор трехфазного типа можно по номинальному току нагрузки или по скорости срабатывания в условиях превышения токового значения. Для вычислений требуется сложить мощность всех потребителей и вычислить ток, проходящий через линию. Работы выполняются по формуле:

 I=Р/U, где:

• Р – суммарная мощность всей бытовой техники;
• U – напряжение сети.

К примеру, мощность равняется 7,2 кВт, вычислена по формуле 7200/220=32,72 А. В таблице указаны номиналы 16, 20, 32, 25 и 40 А. Величину 32,72 А с учетом срабатывания устройства при значении в 1,13 раз больше номинала, умножаем: 32х1,13=36,1 А. По таблице видно, что лучше поставить модель на 40 А.

Принцип работы

Внутри трехфазного дифавтомата расположен трансформатор, катушки которого намотаны на тороидальный сердечник. При намотке катушек используются четыре отрезка провода – 3 фазы и ноль.

При подключении нагрузки в трансформаторе возникают магнитные потоки от фазных и нулевого проводов. При отсутствии утечки суммарный ток в фазных проводниках равен току в нулевом проводнике, но противоположен по значению.

Ia+Ib+Ic-In=0

В результате суммарный магнитный поток трансформатора равен нулю. В случае возникновения в цепи хотя бы в одном из проводов тока утечки, появляется магнитный поток и, воздействуя на обмотку электромагнитного реле, вызывает его срабатывание. В результате трехфазный дифавтомат отключается.

Тепловой расцепитель содержит в конструкции биметаллическую пластину, которая нагревается при возникновении тока заданной величины и, изменяя геометрию, воздействует на механизм.

Электромагнитный расцепитель состоит из соленоидной катушки, сердечник которой втягивается в корпус при повышении значения силы тока в любом из фазных проводов, и в определенный момент происходит срабатывание механизма.

Как работает автомат электрический. Характеристики

Из всего вышесказанного следует, что в большинстве автоматов установлены два типа защит – от короткого замыкания и от перегрузки. Первая называется электромагнитной, а вторая – тепловой. Реализованы они достаточно просто. Каждый внутренний токопроводящий мостик (о них мы упоминали в начале статьи) конструктивно объединен с катушкой и металлическим подвижным сердечником. Пока значение протекающего тока меньше допустимого данной моделью автомата, сердечник остается неподвижным. Но стоит току превысить порог — и воздействия магнитного поля катушки становится достаточно, чтобы втянуть его. Смещаясь, сердечник нажимает на «собачку», и система пружин отбрасывает контакты, прерывая путь току.

Тепловая же защита реализована иначе. Ток, протекая по «мостикам», нагревает специальную пластину из биметалла. Ее свойства таковы, что по достижении определенной температуры происходит физическое изгибание, которое само исчезает по мере остывания. Таким образом, если значение тока выше допустимого, то пластина все больше нагревается и в конце концов изгибается, воздействуя на систему отбрасывающих пружин.

Основными характеристиками автоматических выключателей являются:

• номинальный ток;
• значение срабатывания электромагнитной защиты;
• токовое значение тепловой уставки;
• наличие или отсутствие дополнительных слаботочных контактов;
• число полюсов (фаз);
• климатическое исполнение согласно ГОСТ.

Характеристики модификаций Legrand 40 и 45

Трехфазный автомат данных модификаций выпускается с двумя проводными резисторами со стабилизацией напряжения и проводимостью на конденсаторе не более 3 мк. Автомат подходит для приводов на 40 А. Установленный в устройстве варикап используется с линейным фильтром.

При установке Legrand 40 важно учитывать, что у автомата только один преобразователь, а значение предельной перегрузки расширителя не более 3 А. Выходное напряжение на контактах составит 250 В, поэтому реле на 300 В использовать запрещается

Защита от фазовых искажений у данного автомата не предусмотрена.

Параметры модели Legrand 45 соответствуют регулятору одноканального типа. Автомат необходим для выключения приводных устройств и оснащен тремя конденсаторами хорошей проводимости. Резисторы в устройстве размещены за контактами. Для стабилизации выходного напряжения используется расширитель и фильтры линейного типа. При подключении автомата разрешается использовать реле на 200 В. Причем преобразователь у данной модификации рассчитан на большие перегрузки.
