Понижающий трансформатор 220 на 12 вольт: виды и варианты использования, как выбрать и изготовить своими руками

Расчёт и выбор трансформаторов

В различных точках продажи можно приобрести устройства с различной мощностью и параметрами. Перед тем как приступить к монтажу, необходимо рассчитать мощность подключаемой нагрузки.

Рассмотрим пример для галогенных ламп. Предположим, что у нас дома установлено десять точечных галогенных лампочек с мощностью 30 W и напряжением 12 вольт. Мощность всех осветительных приборов составит 300 W, для комфортной работы необходимо к этой мощности добавить 15 процентов. Получается, что необходимо рассматривать покупку устройства с параметром не меньше 345 ватт напряжением 12 вольт. Таким способом ведётся расчёт для любого устройства, будь то галогеновый прожектор или светодиодная лента

Из производителей следует обратить внимание на Philips, Feron, OSRAM

При подключении важно учесть одно из свойств понижающих преобразователей. Оно заключается в том, что чем ниже напряжение, тем больше потребляется ток при неизменной мощности, а значит, и большее падение напряжения на проводах

Поэтому при монтировании низковольтных линий освещения необходимо следить за тем, чтобы длина линий от трансформатора до каждой лампочки примерно была равной. В таком случае свечение всех источников будет одинаково.

Для того чтобы использовать понижающий 12-вольтовый преобразователь для более чем одной галогенной лампы, возможно применить два способа:

1. Параллельное соединение.
2. Создание отдельных групп.

При первом способе все лампы подключаются параллельно друг другу. Для этого к выходу трансформатора подключается распределительная колодка, на которой и монтируется соединение. Для второго случая вся проводка разделяется на группы, содержащие равное количество источников освещения. При таком виде подключения придётся использовать на каждую линию свой трансформатор. Удобство в том, что при неполадках на одной линии вторая группа продолжает работать, а также в использовании устройств с меньшей мощностью.

Для нашего вышеприведённого примера мы можем разделить подключение на две группы. В каждую группу войдёт по пять источников света. Так как мощность линий уменьшится, то нам хватит приобрести два понижающих преобразователя по 170 ватт каждый.

Сама коммутация проводов с прибором не должна вызвать затруднения. Обычно на устройствах клеммы отмечаются надписями Input и Output, соответственно вход и выход. Если на выходе устройства присутствует постоянное напряжение, то на положительном выводе ставится знак + или эта клемма выполняется красным цветом.

Важно также отметить, что если вы захотите заменить галогенные лампочки в люстре на светодиодные, то, просто выкрутив одни и установив другие, на выходе, скорее всего, получите всевозможные мерцания. Дело в том, что трансформаторы для светодиодных ламп 12 вольт должны быть стабилизированные, в то время как для галогенных такого требования нет

И второй случай, с которым можно столкнуться: люстра совсем не включится. Это из-за того, что импульсные трансформаторы имеют защиту и автоматически отключаются при подключении к ним нагрузки с малой мощностью. Выход в таком случае только один — замена блока питания на подходящий.

Преимущества понижающих трансформаторов

К другим преимуществам устройства можно отнести:

• Малый нагрев и безопасная длительная работа;
• Небольшие размеры;
• Возможность работать с различным входным напряжением, то есть трансформатор на 220 вольт будет так же стабильно работать и выдавать на выходе стабильное необходимое напряжение;
• Монтаж и обслуживание устройства довольно простое;
• Возможность плавной регулировки напряжения.

К сожалению, существует множество моделей сомнительного качества, по отзывам владельцев трансформаторы имеют небольшой срок службы и требуют частой замены. Также некоторые преобразователи не соответствуют указанной мощности и могут работать нестабильно.

• Кулачковый переключатель: конструкция устройства, характеристики и руководство по выбору. Схему подключения своими руками смотрите здесь!

• DIN рейка — для чего применяется устройство и особенности монтажа модульного оборудования (105 фото). 5 лучших вариантов для щитка!

• Автоматы в щитке: советы по подключению, особенности сборки щитка для квартиры или частного дома (инструкция + рекомендации)

Особенности установки

Правила техники безопасности регламентируют правильную установку понижающих трансформаторов для их стабильной долгой работы

Важно устанавливать устройство в местах, максимально защищенных от попадания воды, пыли и различных масел. Большинство мастеров монтируют трансформаторы в защитные кожухи или шкафы

Также важно убедиться, что человек не сможет дотронуться к трансформатору во время его работы. В обязательном порядке специалист должен заземлить трансформатор медным проводом

Старайтесь выбирать провод с минимальным сечением 2,5 мм. Также во избежание серьезных поломок время от времени придется осматривать и чинить устройство.

Самостоятельное изготовление устройства

Конструкция трансформатора кажется сложной лишь на первый взгляд. Многие домашние мастера могут достаточно легко собрать понижающее устройство своими руками.

Для того чтобы получить работоспособный прибор, нужно соблюдать рекомендации специалистов и определенный порядок действий:

• В первую очередь выполняются расчеты параметров и числа витков на каждой обмотке. Это поможет в дальнейшем выполнить правильное подключение. Для этого используются такие исходные данные, как входное и выходное напряжение (200 и 12В), сечение 6 см2, постоянная величина трансформаторного железа, равная 60. Эта величина делится на площадь сечения, в итоге получается 10. Данный показатель соответствует количеству витков, приходящихся на 1В. 220 х 10 = 2200 – количество витков первичной обмотки, 12 х 10 = 120 – количество витков вторичной обмотки.
• Для изготовления сердечника своими руками можно использовать жестяные банки. Они нарезаются полосками, длина которых составляет 30 см, ширина – 2 см. Заготовки нужно обжечь на огне, дать остыть и очистить от окалины. Они покрываются лаком, а с одной стороны к ним приклеиваются бумажные полоски. Такая сборка потребует провода, сечением 0,3 мм2, заключенного в бумажную изоляцию. Для вторичной обмотки будет нужен провод сечением 1 мм2.
• Основой катушки служит толстый картон. На него наматывается бумага, покрытая парафином. Далее на нее уже наматывается проволока. Через каждые два ряда укладывается слой пропарафиненной бумаги.
• Сборка и намотка вторичной обмотки производится в том же направлении, что и первичной. В готовую катушку вставляются железные полоски примерно на половину длины. Они обтягивают основу, а их концы соединяются в нижней части. Возле каркаса и сердечника остается небольшой зазор.
• Для основания понижающего трансформатора используется обычная 50-миллиметровая доска. Окончательная сборка всех деталей и их крепление на своих местах выполняется металлическими скобками. Они должны огибать нижнюю часть сердечника и надежно притягивать конструкцию к основанию.
• На завершающем этапе концы обмоток выводятся наружу, где выполняется их подключение к контактам.

При отсутствии специального оборудования намотку катушек можно значительно облегчить за счет простого приспособления. Его конструкция состоит из двух деревянных стоек, закрепленных на доске и металлической оси, продетой в отверстия в стойках. Один конец для удобства вращения изгибается в виде обычной рукоятки.

Понижающий трансформатор в электротехнике

Повышающий и понижающий трансформатор

Трансформатор для галогенных ламп 12 вольт

Коэффициент трансформации трансформатора

Как работает трансформатор

Расчет тороидального трансформатора

Особенности выбора трансформатора

В процессе выбора трансформатора для галогенных светильников на 12 вольт обязательно учесть определённые факторы. В первую очередь определяют тип устройства: электронный или электромагнитный адаптер

. В последнее время предпочтение отдают электронным преобразователям для галогенных источников света, которые благодаря своей незначительной массе и габаритам могут использоваться в любой сфере электротехники.

Как это достигается через понижающий трансформатор. И этот тип схемы очень распространен. Вот почему понижающие трансформаторы еще более распространены и используются, чем повышающие трансформаторы. И, конечно же, понижающие трансформаторы также используются, когда вам нужно преобразовать энергию из страны, которая использует меньшую мощность для страны, которая использует большую мощность.

Таким образом, зная все это использование трансформаторов, будь то повышение или понижение, показывает, насколько важны трансформаторы. Они жизненно важны для многих, многих схем, практически всех схем, имеющих вилку. Таким образом, в этой схеме очень просто, мы демонстрируем, как подключить силовой трансформатор, чтобы мы могли работать в цепи.

Главным параметром понижающего трансформатора вне зависимости от типа устройства является мощность прибора

. Из-за того, что в большинстве случаев используется параллельная схема подключения галогенных ламп, то мощностные показатели трансформатора должны приравниваться к суммарной мощности всех осветительных приборов. Например, если подключается две лампы по 40 Вт, то мощность преобразователя составляет 80 Вт плюс запас 10-15%.

В этой схеме мы будем использовать понижающий трансформатор. Поэтому трансформаторы жизненно важны. Схема, которая демонстрирует, как включить трансформатор в схему, показана ниже. Ниже представлен макет схемы выше. Это низкочастотное устройство с огромной эффективностью преобразования. Преобразование постоянного тока в переменный ток достигается с помощью мощного тороидального трансформатора. Энергосберегающий режим с приоритетом потребления батареи.

Контроллер защищает перезаряжаемую батарею и используется для всех типов батарей. Если электрическая мощность 220 В больше не доступна, инвертор автоматически переключается на аккумулятор. Приоритет батареи — работа панели солнечных батарей Если приоритет установлен на батареях, инвертор сначала потребляет батарею, хранящуюся в батареях, до тех пор, пока минимальное напряжение батареи не достигнет 5 В, а затем автоматически переключится на сеть или генератор. Аккумулятор автоматически заряжает до 13, 3 В выпрямитель, а затем переключается обратно в режим работы от батареи.

Естественно, приобретение трансформатора с чрезмерным мощностным запасом нецелесообразно по той простой причине, что в значительной степени возрастает стоимость прибора. Помимо этого, такое несоответствие приводит к поломке преобразователя, а часто и галогенных ламп. Каждый адаптер имеет минимальные показатели нагрузки

, необходимые для стабильной работы прибора.

Выходные параметры напряжения трансформатора должны соответствовать номинальным показателям галогенных ламп. Стандартные источники света выпускаются с номинальными параметрами напряжения 6, 12 и 24 В. Но самую большую популярность получили 12 вольтовые источники света

. Если галогенное освещение монтируется в помещениях с высокой влажностью, то нужно приобретать преобразователь, имеющий гальваническую развязку.

Для подключения к адаптеру большого числа осветительных приборов на 12 вольт не всегда целесообразно использовать один дорогой прибор

с большими мощностными показателями. Зачастую лучше приобрести несколько бюджетных устройств с меньшей мощностью и использовать их для подключения отдельных групп галогенных источников света.

Такой вариант более практичен, так как в случае выхода из строя одного из нескольких адаптеров гореть не будет только одна группа светильников, в то время как все остальные лампы будут и дальше освещать квартиру. При этом замена одного маломощного прибора для ламп будет значительно дешевле

, чем покупка дорогостоящего мощного понижающего трансформатора, так как его цена пропорциональна его мощностным показателям.

Устройство и принцип работы

Электронные и электромагнитные модели трансформаторов различаются как по своей конструкции, так и по принципу работы, поэтому следует их рассматривать раздельно:

Трансформатор электромагнитный.

Как уже было написано выше, основой данной конструкции является тороидальный сердечник, изготовленный из электротехнической стали, на который намотаны первичная и вторичная обмотка. Между обмотками отсутствует электрический контакт, связь между ними осуществляется посредством электромагнитного поля, действие которого обусловлено явлением электромагнитной индукции. Схема понижающего электромагнитного трансформатора приведена на рисунке ниже, где:

• первичная обмотка подключается к сети напряжением 220 Вольт (U1 на схеме) и в ней протекает электрический ток «i1»;
• при подаче напряжения на первичную обмотку в сердечнике образуется электродвижущая сила (ЭДС);
• ЭДС создаёт на вторичной обмотке разность потенциалов (U2 на схеме) и как следствие − наличие электрического тока «i2» при подключённой нагрузке (Zн на схеме).

Электронная и принципиальная схема тороидального трансформатора

Заданное значение напряжения на вторичной обмотке создаётся путём намотки определённого количества витков провода на сердечник устройства.

Трансформатор электронный.

В конструкции подобных моделей предусмотрено наличие электронных компонентов, посредством которых осуществляется преобразование напряжения. На приведённой ниже схеме напряжение электрической сети подаётся на вход устройства (INPUT), после чего посредством диодного моста оно преобразуется в постоянное, на котором работают электронные компоненты прибора.

Управляющий трансформатор намотан на ферритовом кольце (обмотки I, II и III), и именно его обмотки управляют работой транзисторов, а также обеспечивают связь с выводным трансформатором, выдающим преобразованное напряжение на выход устройства (OUTPUT). Кроме этого, в схеме присутствуют конденсаторы, обеспечивающие требующуюся форму выходного сигнала напряжения.

Принципиальная схема электронного трансформатора 220 на 12 Вольт

Приведённая схема электронного трансформатора может быть использована для подключения галогеновых ламп и прочих источников света, работающих на напряжении 12 Вольт.

Общее устройство и принцип работы

Понижающий трансформатор с 220 на 12 вольт покупают водители, дачники, владельцы загородных домов, коттеджей для устройства внутридомовой низковольтной осветительной сети. Временами использование электрического питания 220 вольт в домашнем обиходе экономически нерационально.

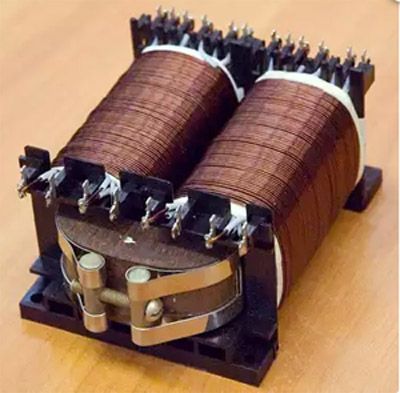

Изделие состоит из четырех главных деталей: двух стержней-сердечников и двух катушек из медной проволоки требуемого сечения и длины. Называются обмотками, содержащими неравное количество витков. Стержни-сердечники изготавливают из специальной стали, используемой в электротехнической отрасли. На трансформатор 220 подают ток стационарной электросети.

В первичной обмотке начинается интенсивное движение электронов, создается электродвижущая сила. Образуется магнитное поле, пересекаемое второй обмоткой. В ней появляются электрические потенциалы, поскольку магнитное поле первой катушки вызывает во второй самоиндукцию (движение электронов). Возникает разность электрических уровней, стремящихся уравнять потенциальные значения до нуля.

Перелив электронов с высокого потенциала на конечный нулевой рождает электрический ток. Напряжение во вторичной обмотке зависит от того, во сколько раз в ней меньше витков, чем в первой. Следует помнить, что понижающее электротехническое устройство генерирует в концевой обмотке переменное напряжение с изменением полярности 50 раз в секунду. Получают и постоянный ток, подключая в систему выпрямитель, чтобы на выходе иметь 12 вольт прямого тока.

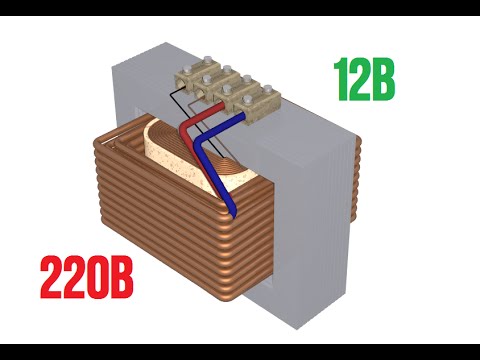

Watch this video on YouTube

Существует большой ассортимент электронных понижающих изделий, не содержащих сердечников, катушек.

Понижающими устройствами являются микроскопические электронные схемы в соединении с конденсаторами, резисторами и другими важными элементами. Перед традиционными преобразователями тока имеют неоспоримые преимущества, заключающиеся:

• в компактности;
• в весе;
• в ручной регулировке пониженного напряжения;
• в бесшумной работе;
• в высоком КПД.

Покупатель может выбирать тот трансформатор, в котором нуждается. Это его право.

Изготовленный собственными руками трансформатор рекомендуется эксплуатировать, спрятав его за стенками металлического или деревянного корпуса, имеющего естественную вентиляцию.

Изготовление понижающего трансформатора с 220 на 12 Вольт своими руками

В настоящее время в продаже можно найти любой понижающий трансформатор, отвечающий всем требованиям, предъявляемым к данному виду технических устройств. Тем не менее, людям, имеющим творческую жилку и желающим изготавливать всё своими руками, вполне доступно собрать понижающий трансформатор своими руками. Все работы по самостоятельному изготовлению подобного изделия можно разбить на несколько этапов: подготовительный, выполнение работ и проверка работоспособности.

Выбор конструкции и собираемой схемы зависит от умения и возможностей исполнителя

Подготовительный этап

На этом этапе следует:

• определиться с типом собираемого аппарата – электромагнитный или электронный;
• определить технические параметры, необходимые для дальнейшего использования, – мощность и место установки, допустимые габаритные размеры и вес;
• рассчитать параметры первичной и вторичной обмотки, в случае изготовления электромагнитной модели;
• приобрести необходимые материалы и комплектующие.

При изготовлении электронного устройства необходимы навыки работы с паяльником и начальные знания в области электроники. В этом случае изначально выбирается схема устройства, и, соответственно, под неё готовятся электронные компоненты (транзисторы, конденсаторы и прочие). В случае изготовления электромагнитной модели сначала потребуется рассчитать обмотки собираемого прибора, после чего выполнять все остальные операции.

Конструкция простейшего электромагнитного трансформатора

Для определения числа витков N1 в первичной обмотке необходимо воспользоваться формулой:

N1 = (40 – 60) / S, где

• S – сечение магнитопровода (сердечника) трансформатора, измеряется в см2;
• 40–60 – это показатель (константа), определяющий тип и качество сердечника.

Сечение сердечника определяется исходя из геометрических размеров используемых заготовок: окно, ширина и толщина щёк сердечника. Сечение провода в первичной обмотке должно соответствовать току, который будет протекать в ней при эксплуатации, что определяется величиной подключаемой нагрузки, в числовом выражении это определяется как:

I1 = P / U, где

• I1 – ток, протекающий в первичной обмотке;
• P – мощность подключаемой нагрузки;
• U – напряжение на первичной обмотке.

Соответственно, зная величину протекающего по проводам тока, можно выбрать их допустимое сечение, в соответствии с требованиями, регламентированными Правилами устройства электроустановок (ПУЭ). Аналогичным образом определяется и сечение провода для вторичной обмотки.

При самостоятельном изготовлении сердечник может быть выбран различной формы и конструкции

Количество витков в каждой из обмоток определяется по формуле:

W = U × (V / 10), где

• W – количество витков в обмотке;
• U – напряжение в обмотке трансформатора;
• V – частота электрического тока – 50 Гц.

Определившись с количеством витков, а значит, и с размерами сердечника, а также необходимой длиной и сечением провода в обеих обмотках, можно готовить необходимые материалы для выполнения работ:

• провод для обеих обмоток;
• сердечник – можно приобрести новый или использовать от бывшей в употреблении техники (телевизор, радиоприёмник и т.д.);
• изоляционные материалы (лента, бумага и прочие).

Кроме этого, можно изготовить намоточный станок, облегчающий изготовление обмоток, в случае варианта, когда обмотки выполняются в виде катушек, размещаемых на сердечнике.

Выполнение работ

Когда все подготовительные мероприятия выполнены, можно приступать к изготовлению и сборке трансформатора, в этом случае работы выполняются следующим образом:

Иллюстрация	Описание действия
	Из электротехнического картона или иного материала изготавливаются каркасы катушек.
	При помощи намоточного станка или вручную на катушки наматывается провод, количество витков на каждой катушке должно соответствовать значениям, определённым расчётным путём для каждой из обмоток.
	Катушки помещаются на подготовленный сердечник, их концы фиксируются и обозначаются соответствующим образом.

Проверка работоспособности

Когда трансформатор собран, а все его узлы надёжно закреплены и заизолированы, необходимо проверить его работоспособность. Для этого на первичную обмотку подаётся напряжение 220 Вольт, а к вторичной подключается нагрузка, рассчитанная на работу на напряжении 12 Вольт.

В случае успешного испытания, собранное изделие помещается в подготовленный корпус или устанавливается в предназначенном для размещения место.

Порядок сборки

Конструирование трансформатора начинается с расчета его параметров. Задаемся следующими величинами:

1. Напряжение на входе: 220 В.
2. Напряжение на выходе: 12 В.
3. Площадь поперечного сечения сердечника: принимаем S = 6 кв. см.

На основании этих данных нужно рассчитать число витков в катушках. Используется следующая формула:

N = K*U/S,

Где

• N — количество витков;
• K — эмпирический коэффициент. Можно принять К = 50, но для того, чтобы избежать насыщения трансформатора, лучше принять К = 60. При этом несколько увеличится число витков и сам трансформатор станет чуть больше, но зато уменьшатся потери.
• U – напряжение в обмотке, В.
• S — площадь поперечного сечения сердечника, кв. см.

Автомобильный преобразователь напряжения 12-220 В своими руками

Таким образом, в первичной катушке число витков составит:

N1 = 60*220/6 = 2200 витков,

во вторичной:

N2 = 60*12/6 = 120 витков.

Далее нужно подготовить следующие материалы:

• медный провод, заключенный в шелковую или бумажную изоляцию: для первичной катушки — сечением 0,3 кв. мм, для вторичной — 1 кв. мм (при силе тока в цепи нагрузки менее 10 А);
• несколько консервных банок (жесть пойдет на изготовление сердечника);
• плотный картон;
• лакоткань (ленточная изоляция);
• пропитанная парафином бумага.

Схема мощного инвертора

Процесс изготовления трансформатора выглядит так:

1. Из банок нужно вырезать 80 полос размером 30х2 см. Жесть нужно подвергнуть отжигу: ее помещают в печь, нагревают до высокой температуры, а затем оставляют остывать вместе с печью. Суть обработки состоит именно в постепенном остывании, в результате которого сталь размягчается и теряет упругость.
2. Далее пластины нужно очистить от копоти и покрыть лаком, после чего каждая из них с одной стороны оклеивается тонкой бумагой — папиросной или пропарафиненной.
3. Из плотного картона необходимо изготовить каркас для обмоток, состоящий из ствола и щечек. Он должен быть обмотан в несколько слоев пропитанной парафином бумагой, также можно воспользоваться чертежной калькой.
4. На каркас виток к витку нужно намотать провод. Для ускорения этой операции можно сделать простенький намоточный станок: надеть каркас на стальной прут, вставить последний в пазы, проделанные в двух досках, и затем согнуть один конец в виде ручки. При укладке провода через каждые два-три витка нужно прокладывать бумагу с парафином — для изоляции. Когда намотка первичной катушки будет завершена, нужно зафиксировать концы провода на щечках каркаса и обмотать катушку бумагой в 5 слоев.
5. Направление намотки вторичной катушки должно совпадать с направлением первичной.

Можно изготовить трансформатор, способный понижать напряжение и до 12-ти, и до 24-х вольт, которые требуются некоторым светильникам и другим приборам. Для этого на вторичную катушку нужно намотать 240 витков, но со 120-го сделать вывод в виде петли.

Далее:

1. Закрепив на второй щечке каркаса выводы вторичной катушки, ее (катушку) также обматывают бумагой.
2. Жестяные пластины на половину длины нужно вставить в катушку, после чего ими огибают каркас, так чтобы концы соединились под катушкой. Обязательным является наличие зазора между пластинами и каркасом.
3. Теперь самодельный трансформатор нужно закрепить на основе — фрагменте деревянной доски толщиной порядка 50-ти мм. Для крепления следует использовать скобы, которые должны охватить нижнюю часть сердечника.

В завершении концы обмоток выводятся на основание и оснащаются контактами.

Особенности такой подсветки

Чтобы понять, стоит ли делать в доме или квартире освещение на 12 вольт, особенно это касается часто посещаемых помещений (гостиная, спальня, кухня, ванная комната), необходимо выяснить особенности такого типа подсветки. Поскольку предполагается работа светильников с нестандартным напряжением в 12 вольт, то сразу же становится понятным – необходим трансформатор для преобразования напряжения. Это основная особенность такой подсветки. Но вот что действительно необходимо учесть, так это ток, который будет течь в проводах 12-вольтовой сети. Чтобы понять значимость этого факта, рассмотрим следующий пример:

• у нас есть лампочка с мощностью в 60 Ватт и нам необходимо ее запитать;
• в ситуации с напряжением цепи в 220 вольт с такой лампочкой ток по проводам будет течь примерно в 0.3 ампера;
• а вот при наличии 12-ти вольтного напряжения, при тех же условиях, ток будет иметь уже 5 ампер.

Как видно, при организации такого типа освещения необходимо правильно подобрать сечение провода, чтобы добиться нужного уровня тока. Для решения этой проблемы (уменьшение значения тока), нужно уменьшить суммарную мощность потребления осветительных приборов, применяемых для освещения помещения. Но следует помнить, что здесь имеются потери проводов и, в конечном счете, уместить всю суммарную мощность даже в пределах 60 Ватт не всегда получается. Самым рациональным решением при создании освещения на 12 вольт в квартире или доме будет разбивка осветительных приборов на отдельные группы. Такие группы светильников в доме (в ванной, гостиной, спальне и т.д.) можно размещать рядом. Но при этом каждая такая группа должна иметь свой отдельный трансформатор (220/12 вольт). Вот таким простым и нехитрым способом решается главная проблема в такого рода подсветке — высокий ток в проводах.

Светодиодное освещение гостиной

Кроме этого необходимо помнить, что с таким напряжением могут работать современные экономные источники света. Среди них самыми экономными и выгодными в плане эксплуатации являются светодиодные лампочки. Экономия электроэнергии при их использовании будет максимальной по сравнению с остальными вариантами лампочек. Еще одним плюсом установки именно светодиодных лампочек является возможность подключения к схеме питания контроллера. Он позволит эффективно настраивать и регулировать освещение.

Принцип организации

Прежде всего, необходимо отметить, что приступать к работе нужно только тогда, когда у мастера на руках будет присутствовать план размещения всех приборов в помещении и схема подключения. Их делают заранее, используя принципы создания электрических цепей и правила монтажа.

Специальный светильник с защитным колпаком и герметичным вводом

Схема организации освещения

Стоит отметить, что в парилке советуют располагать только лампу, а остальные системы и приборы лучше держать от помещений с экстремальными температурами и большой влажностью подальше

Особенно это важно при установке понижающего трансформатора, поскольку именно на нем возникают вихревые токи, которые передаются с помощью магнитопровода.
Некоторые мастера стараются каждое отдельное устройство подключать через собственный автомат. Однако это очень расточительно, поскольку цена подобных систем довольно высока, при учете того, что они изготовлены для подобных условий

Именно поэтому намного проще все освещение перенести на один автомат, оставив отдельную лампу в качестве аварийной системы на другой предохранитель.

Устройство защитного отключения и их параметры

Если в здании планируется использовать приборы с большой мощностью, то их следует подключать на отдельный автомат, а лучше всего на выделенную фазу. Это позволит обезопасить всю систему от короткого замыкания и при экстренном отключении этой лини освещение продолжит работать в стандартном режиме.
Профессиональные мастера советуют в обязательном порядке устанавливать в бане заземление или включать в цепь УЗО

Это послужит дополнительной защитой от поражения током, что очень важно для помещений с повышенной влажностью.

Пример электрической схемы бани

Типы трансформаторов

Есть разные виды понижающих ТН. Привычный и наиболее распространенный — однофазный для сети 220 В. Есть также двух- и трехфазные для 380 В. Самый стандартный состав: две обмотки и шихтованная сердцевина с электротехнической стали.

Отдельные типы ТН снабжены 1 обмоткой — это автотрансформаторы, они также могут понижать/повышать. В таком случае есть как минимум 3 вывода. К одной паре контактов делают подключение 220 В, съем выходного значения — с одной из входных пар клемм и из другой оставшейся свободной. Но во влажных помещениях автотрансформаторы применять нельзя, так как катушки в них соединенные, то есть потребитель также подключен к 220 В.

Подведём итоги

Перед приобретением понижающего трансформатора для дома важно высчитать все параметры. Не стоит относиться к этому небрежно, ведь от правильности расчётов зависит долговечность работы преобразователя

Если же решено изготовить подобное устройство самостоятельно, то отнестись к вычислениям нужно ещё более внимательно. Если, конечно, домашний мастер рассчитывает использовать готовый преобразователь.

Надеемся, что наш уважаемый читатель нашёл для себя нужную информацию в сегодняшней статье. Если у вас остались вопросы по теме, задавайте их в обсуждениях ниже. Редакция Seti.guru с удовольствием на них ответит

А, возможно, у кого-либо есть опыт изготовления понижающих трансформаторов (неважно − удачный или нет). В этом случае просим поделиться им с начинающими домашними мастерами

А напоследок предлагаем ознакомиться с коротким, но весьма информативным видео по сегодняшней теме.
