Описание вибротрамбовок и советы по их использованию

Особенности работы с виброуплотнителями

Соблюдение несложных рекомендаций обеспечивает безопасность оператора, эффективную работу и длительный срок службы оборудования.

Правила техники безопасности:

При работе с виброплитой или виброкатком оператор всегда должен находиться позади агрегата; особую осторожность следует соблюдать при разворотах техники.
Нельзя оставлять без присмотра технику с включенным двигателем. Электрический виброуплотнитель грунта необходимо отключать от сети во время каждого перерыва в работе.
Обязательно необходимо использовать средства индивидуальной защиты (обувь с усиленными металлическими носками, очки, удобную рабочую одежду без украшений и торчащих деталей)

Для защиты рук надевают виброзащитные рукавицы или выбирают оборудование с компенсированной вибрацией ручек. Операторам дизельных машин следует надевать наушники для защиты от шума

Каждые 10 – 15 минут работы желательно устраивать перерыв.
Необходимо использовать оборудование исключительно по прямому назначению.

Определение коэффициента

Во время покупки щебня важно правильно рассчитать необходимый объем, в противном случае материала может оказаться недостаточно. Контроль за количеством щебня, который нужен, чтобы засыпать и уплотнить определенный участок, осуществляется при помощи коэффициента уплотнения

Коэффициент уплотнения для щебня всегда находится в пределах 1,1-1, 3. Как показывает практика, зачастую он равен 1,3. Чтобы посчитать нужное количество продукции, потребуется перемножить между собой такие показатели:

• объем, что потребуется заполнить щебнем, он рассчитывается путем умножения длины участка на его ширину;

• коэффициент трамбовки.

2.1 . Способы уплотнения грунта в котлованах и траншеях

2.1.1 . Упло т нить глинистые грунты на гл убину
о т 10 до 50 см можно с помощ ью катков различных систем (лист 1, 2, 3).

2.1.2 . Несвязные грун т ы хорошо уплот няются
передвижными ви брокатками и виброплитами. С помощ ью
вибропл ит достигаетс я глубина уплот нен ия в сред нем 0,5 — 0,7 м.

2.1.3 . Чистые рыхлые пески можно уплотнять на глубину д о 6 м методом
виброшто ковани я.
Виброшто к из гот ов ляют и з трубы Æ 70 мм, к нижней части ко т орой
п риварены т ри мет аллические лопасти. На нижнем конц е трубы просверливают отверсти я для подачи вод ы.
Погружают виброшток высокочаст от ным вибрат ором, уст ановленным на трубе. Установка обслуживает ся краном.

2.1.4 . Навесная г ид ротрам бовка пред назначена для уплотнения грунта при обратн ой засыпке т раншей, пазух
фундаментов, котлова на, подпорных стенок. Толщ ина
уплот няемого слоя 0,5 м.

2.1.5 . Трамбовки элек т рические ИЭ-4 501, ИЭ-4 506 и пневмот рамбовки ТР-4, ТР-6 пред назначены для уплот нения
несвязного грунта в стесненных условиях при
засыпке траншей, котлованов. Уплот нение грунт а п роизводится путем возвратн о-п о ступ атель ного пе рем ещения т рамбующего башм ак а. Тр амбовки вибро бе зо пасны, прост ы
и надежны в ра боте, зн ачи тельно повыш ают производи тельность труд а при уплот нении грун та, и ск люч ают е го посл едующее осе дани е. Глубина уплотнен ия за три переход а 0 ,4 м.

2. 1 .6 . С амоходная инерционная грунто уп ло тняющ ая маш ина М -111 0 предназначен а для уплотнения виброударным
спо со бом
связных и несвязных гру нтов. Машины можн о использовать при устройстве грунтовых подсыпок
под полы в зд аниях и проклад ке подземных
коммуникаций . В зависимости от конкретных услови й машина работает как самоходн ая или как навесн ая кранов ая. Глубина
уплотнения 0,5 — 0,6 м.

Размеры и вес

В зависимости от типа двигателя, виброплиты бывают легкие и тяжелые. Кроме их веса, немалое значение имеет и размер инструмента. При выборе модели следует знать, что виброплиты выпускаются в следующих диапазонах габаритных параметров:

• ширина инструмента – минимум 0,32 м, максимум 0,5 м;
• длина оборудования – минимум 0,78 м, максимум 1,1 м;
• высота виброплиты – минимум 0,78 м, максимум 1,08 м;
• протяженность трамбовочной поверхности – от 0,45 м до 0,62 м;
• ширина трамбовочной поверхности – от 0,32 м до 0,48 м.

В зависимости от веса, все разновидности виброплит делят на 3 категории.

• Легкие модели весом до 75 кг. Это наиболее миниатюрные варианты инструмента, которые используются для бытового применения. Такая виброплита может справляться со слоем грунта, не превышающим 150 мм. Нередко легкий тип инструмента применяется в процессе укладки тротуарных дорожек.
• Универсальные модели весом 75-90 кг. Такие агрегаты могут утрамбовывать слой грунта, равный 250 мм. Их используют для подготовки дорожного полотна асфальтового типа.
• Среднетяжелые модели весом 90-140 кг. Устройства являются профессиональными и используются для выполнения подготовительных дорожных работ. Виброплита способна выполнять большие объемы трамбовки за короткий промежуток времени. Толщина обрабатываемого слоя составит 600 мм.
• Тяжелые модели от 140 кг и выше. Такие профессиональные вибромашины используются только для строительных и дорожных работ узкой специфики.

Технология уплотнения грунта под закладку фундамента для различных построек

Для возведения фундаментов под строительство «легких» (из древесины, газобетонных блоков) одноэтажных зданий нормативно-технической документацией рекомендуется использовать мелкие фракции (до 20 мм). При этом толщина подушки должна быть в пределах 100-500 мм, а отсыпка осуществляется поочередно из щебня и песка крупной или средней фракции.

Уплотнение будет одновременно служить и выравнивающей подушкой, поэтому каждый слой щебня необходимо тщательно утрамбовывать.

Грунт под закладку ленточного монолитного фундамента лучше всего уплотнять щебнем средней фракции.

При толщине фундамента 500 мм подушка шириной в 900 мм будет идеальным вариантом, так как обеспечит требуемый строительными нормами зазор в 200 мм. А при условии грамотного уплотнения кроме основной функции будет дополнительно служить теплоизоляцией и дренажной системой. Это способствует увеличению срока эксплуатации фундамента и здания в целом.

Установите ручку

Наметьте центр сверления на расстоянии 100 мм от верхнего торца. Подберите перовое сверло диаметром на 2 мм меньше сечения рукоятки. Сделайте сквозное отверстие, перпендикулярное поверхности бруса.

Делаем отверстие для ручки трамбовки.

Даже при аккуратном сверлении наружные части отверстия окажутся чуть больше внутреннего диаметра. Подточите древесину напильником, периодически пробуя вставить ручку на место.

Заодно исправляйте возможный перекос отверстия относительно плоскости бруса. Добейтесь плотного (но без значительного усилия) захода рукоятки, при необходимости слегка остругайте палку. Не пытайтесь забить ручку молотком – древесина может расколоться. Поместите палку в брусе и поставьте метки.

Установка ручки на трамбовку для грунта.

Нанесите клей на стенки отверстия.

Поставьте ручку по меткам и вытрите излишки клея. Просверлите направляющее отверстие и зафиксируйте рукоятку длинным шурупом.

Фиксация ручки на трамбовке.

После набора клеем прочности (согласно рекомендации изготовителя) ручная трамбовка готова к работе.

Фото самодельной ручной трамбовки для грунта.

После использования очищайте приспособление от пыли и храните в закрытом от дождя и снега месте. Со временем низ трамбовки изнашивается, следите за состоянием металлической накладки и своевременно меняйте её.

Обсудим, как работать с перфоратором без пыли. А также: недостатки при использовании пылесоса, как избежать пыли при бурении стены и бурении потолка.

Статья рассматривает процесс изготовления простых держателей, подставок и полочек для ручного инструмента домашней мастерской.

Рассмотрены варианты самодельных боковых упоров для столярного верстака. Представлен чертеж и подробно показан порядок изготовления одного из.

Мастер-класс по замене вышедшего из строя никель-кадмиевого аккумулятора шуруповерта на современный литий-полимерный.

Пошаговая инструкция с фото рассматривает процесс изготовления своими руками простого воротка для метчиков.

Техника безопасности при работе

Трамбовка грунта виброплитой должна обязательно выполняться с соблюдением техники безопасности. Среди множества рекомендаций можно выделить следующие основные правила.

1. Во время работы необходимо применять средства индивидуальной защиты: соответствующую одежду и обувь, очки, наушники, головной убор.
2. Перед началом эксплуатации нужно проверить используемую технику на наличие внешних повреждений: если они имеются, то следует их предварительно устранить.
3. Запрещено оставлять работающее оборудование без контроля, при этом оператор должен располагаться позади него и своевременно перемещаться за агрегатом.
4. Через каждые 40 минут нужно организовывать перерыв примерно на 10 минут, чтобы предупреждать усталость оператора.
5. Нельзя дополнительно ускорять механизм с помощью приложения дополнительных усилий.
6. Если работать нужно на наклонной поверхности (когда угол не превышает норму), то обслуживающий персонал должен стоять выше агрегата, двигаясь при этом от верха к низу.
7. Запрещено эксплуатировать техническое устройство вблизи источников взрывоопасных либо легко воспламеняемых материалов.
8. При опрокидывании виброплиты, ее следует предварительно выключить, а только затем поставить в рабочее положение.
9. Разворачивать агрегат стоит одной рукой.
10. Чтобы не допустить травмирования, следует держать ноги с руками в удалении от работающей подошвы плиты.
11. При столкновении с какой-либо преградой нужно остановить агрегат, а затем устранить препятствие и возможные поломки, вызванные им.
12. От краев траншей, котлованов, оврагов и других выемок требуется находиться не ближе, чем на минимально допустимом расстоянии, а лучше – подальше.
13. Строго запрещено допускать к работе людей, находящихся под воздействием наркотиков, алкоголя, психотропных препаратов.

Следует учитывать, что чем выше расположен центр тяжести виброоборудования (и меньше площадь опоры), тем легче оно может перевернуться. Это очень опасно для оператора

Также очень осторожно нужно обращаться во время включения с техникой, не оснащенной функцией плавного пуска

Применение виброплиты требуется при проведении всех строительных мероприятий, которые связаны с уплотнением сыпучих грунтов. Необходимо обязательно учитывать особенности трамбуемых материалов, чтобы достичь качественного результата. Нужно, чтобы максимальная глубина насыпанного слоя соответствовала той толщине, которую способен утрамбовать эксплуатируемый агрегат. Техника безопасности в любом случае должна быть на первом месте. Несоблюдение простых правил вместе с невнимательностью может привести к серьезным увечьям.

Особенности уплотнения песка

Трамбовка песка своими руками отличается некоторыми нюансами, которые следует учитывать при создании прочного основания под бетонную плиту.

В первую очередь стоит определиться с типом песка, который лучше всего подходит для этих целей. Лучше использовать гравелистый материал, однако не рекомендуется засыпать для трамбовки мелкофракционный песок. Чем крупнее будут зерна, тем большей устойчивостью на сжатие будет обладать основание, благодаря чему можно избежать усадки будущего дома или парковочной площадки.

Если вы планируете возвести монолитную конструкцию, то лучше всего отдать предпочтение речному или карьерному песку средней фракции. Однако даже в этом случае на подстилающий слой будут оказывать влияние грунтовые воды. Поэтому, чтобы предотвратить процесс размывания основания, нужно уложить на дно траншеи геотекстиль, и только после этого засыпать песок.

Помимо этого, перед засыпкой песка, его нужно обязательно просеять, так как присутствие посторонних примесей (особенно глины) может сказаться на его свойствах. Следите за уровнем влажности материала, идеальная консистенция будет в том случае, если из песка можно скатать небольшой шарик, который рассыплется не сразу. Соответственно уровень влажности песка должен быть в пределах 8-14%.

Соответственно 50% успешной укладки гравийно-песчаной подушки зависит от самого материала, остальные 50% приходятся на оборудование. Как уже говорилось раннее, для этих целей можно использовать специализированные машины, однако намного дешевле изготовить ручной трамбовщик самостоятельно.

Бетонная подготовка под фундамент

Основным и, наверное, самым важным преимуществом, которое имеет бетонная подготовка под фундамент– это её относительно невысокая стоимость. Почему же затраты в данном случае гораздо ниже. Во–первых, такая подготовка не требуется специальной и дополнительной техники, приспособлений и химических реагентов, а во–вторых, времени затрачивается куда меньше, т.е. не надо платить за лишние часы работникам.

Безарматурный способ

менее затратный, но и менее надёжный. В этом случае (чтобы сэкономить на цементе) для фундамента берётся так называемый тощий бетон или щебень. Тощий бетон — это бетон, в котором содержится всего пять-шесть процентов цемента, а всё остальное это щебень или гравий. Сорт такого бетона М100 или М200, что означает не очень высокое качество, но вместе с тем низкую стоимость. Щебень и тощий бетон укладываются слоем 20см, тщательно уплотняются и заливаются битумной смолой. Конечно же, такой способ подготовки не подходит для серьёзных зданий, а вот для фундамента различных подсобных, технических и вспомогательных помещений — в самый раз.

Бетонная подготовка под фундамент более надёжная и в обязательном порядке используется при строительстве армированных конструкций. Для чего она нужна. Во–первых, от неё будет зависеть безопасность всего здания, а во – вторых, она повышает устойчивость к подмыванию грунтовых вод, особенно, если они находятся близко к поверхности. В качестве сырья для изготовления бетонной подготовки под фундамент рекомендуется применять бетон только сорта М50 и выше. Укладывать его необходимо пластом не более 10 см. Этого хватит, чтобы можно было выровнять площадку, и создать надёжное основание. В других случаях бетонную подготовку заливают относительно небольшим пластом, толщина которого варьируется в зависимости от разных факторов, например, общая масса здания, тип почвы и т.д. Тогда сорт бетона и толщина пласта будет выбираться исходя из параметров проекта. Помимо этого бетонная подготовка под фундамент помогает предотвратить утечку цементного раствора из бетона, поскольку это сильно снижает его качество, снижает силу нагрузки, распределяя силы, которые появляются в грунте, и делает более удобными работы по установки арматуры, поскольку такая ровная поверхность позволяет делать всё это с наибольшей точностью.

Сегодня заменой бетонной или гравийно-песчаной подготовки могут служить различные строительные полимеры. Производители таких материалов считают, что их стоимость не только гораздо ниже цен на цементные смеси, но они ещё и более функциональны и технологичны.

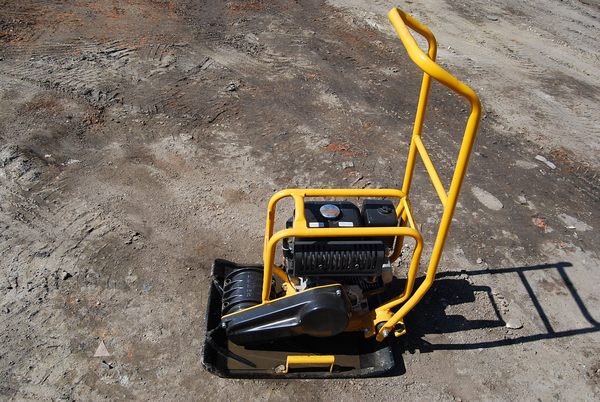

Что такое виброплита и для чего она нужна?

Для утрамбовки грунта, асфальта или другого покрытия используют специальные устройства — виброплиты.

При строительстве различных объектов необходима первоначальная подготовка и тщательная утрамбовка различных видов сыпучих и связных материалов (гравий, чернозем, глина, песок, щебень, асфальт, тротуарная плитка и др.). Утрамбовка способствует лучшей водонепроницаемости, заполнению пустот и в целом — улучшению несущих свойств грунта.

Если первоначальный слой не подготовить надлежащим образом — впоследствии это может привести к разрушению фундамента, проседанию рабочего покрытия и другим неприятностям.

Виброплита бережно и равномерно уплотняет грунтовую поверхность. Используется на ограниченных строительных площадках, сложных ремонтируемых участках, где применение крупной строительной техники нецелесообразно.

Например, в таких случаях:

1. При укладке брусчатки или тротуарной плитки.
2. При ямочном ремонте дорожного покрытия.
3. На небольшой площадке или участке с уклоном.

Главные характеристики и разновидности

Главными характеристиками являются:

• масса;
• производительность;
• глубина уплотнения;
• площадь основания;
• вибрационное усилие;
• мощность двигателя.

Характеристика по массе

• с массой 70-200 кг применяют при укрепительных и уплотнительных работах на обочинах, при ямочном ремонте дороги. Инструмент массой до 100 кг используют также на небольших стройках.
• с массой больше 200 кг используют для уплотнения грунта у труб, для устоев мостов, для засыпки траншей.

По производительности

В зависимости от того, какую площадь можно обработать за единицу времени, виброплиты могут иметь производительность 100-920 м кв/час.

По глубине уплотнения

Глубина уплотнения зависит от мощности и массы виброплиты:

• глубина уплотнения 15 см – для уплотнения песка или гравия, при этом масса виброплиты не превышает 80 кг;
• глубина уплотнения порядка 25 см – для ландшафтных работ, масса плиты при этом около 95 кг.

По площади основания

Площадь основания всецело зависит от мощности двигателя. Глубина уплотнения больше при максимальном вибрационном усилии, а оно является следствием большой мощности и малого основания.

Выпускаются оборудование таких видов:

• электрические;
• бензиновые;
• дизельные.

Электрические виброплиты: достоинства, недостатки

Обычно электрические виброплиты применяют для трамбовки грунта и песка. Они обладают малыми весом и мощностью, работают на глубину до 3 м.

Площадь использования электрической виброплиты ограничена длиной кабеля и напряжением сети (42, 220 или 380 В), вес 40-80 кг.

К достоинствам можно отнести:

• низкий уровень шума при работе;
• простота в эксплуатации;
• маневренность;
• долговечность;
• ее можно использовать в закрытых помещениях, так как не выделяет вредных газов.

У электрической виброплиты только один ощутимый недостаток: обязательно нужен электрокабель, за которым приходится постоянно следить, оберегая от повреждений.

Цены на электрические виброплиты зависят от характеристик прибора. Например, виброплита СО-325 с глубиной уплотнения 100 мм стоит около 30280 руб, а СО-218М с глубиной уплотнения 225 мм стоит уже дороже – около 43730 руб.

Мобильные модели на бензине — удобно и автономно

Работают от бензинового двигателя мощностью от 4 до 13 лошадиных сил, который заправляется бензином марки не ниже А95 (или маслом). Расход топлива от 0,8-1 л бензина и выше. Тяжеловесные плиты массой 300-500 кг оснащены двигателями с воздушным или жидкостным охлаждением.

Достоинства:

• бензиновая виброплита автономна и мобильна, может работать везде, где есть масло и бензин;
• функциональность практически не зависит от холода, жары или атмосферных осадков.

Недостаток: не может эксплуатироваться в закрытых помещениях, так как выделяет вредные для здоровья выхлопные газы.

Стоимость бензиновой виброплиты зависит от характеристик прибора. Например, GROST VH 50 с массой 54 кг и мощностью двигателя 2,5 л/с стоит 27550 руб, а SPLITSTONE VS-246E12 с массой 140 кг и мощностью двигателя 6 л/с стоит дороже – 62660 руб.

Более производительные дизельные модели

Дизельная виброплита оснащена одноцилиндровым двигателем, обычно с воздушным охлаждением. Максимальный вес – 1000 кг, самые мощные дизельные модели могут заменить собой каток весом в 7 тонн.

Достоинства:

• износостойкость;
• выдерживает максимальные и длительные нагрузки;
• высокая производительность;
• малый расход топлива (от 0,4 л/ч и выше в зависимости от мощности).

Недостаток: использовать в закрытых пространствах нельзя, хотя число вредных выбросов меньше, по сравнению с бензиновыми плитами.

Поскольку расход топлива меньше, чем у бензиновых, то цена значительно выше. Например, виброплита дизельная TSS-MS120-K стоит 52470 руб, а виброплита дизельная реверсивная TSS-MS330-KE – 127160 руб.

Правила трамбовки с помощью виброплиты

Трамбовка грунта, песка, гравия или щебня имеет свои особенности, которые связаны со свойствами этих материалов. Если их не учитывать, то не получится качественно уплотнить насыпанный слой, что в дальнейшем скажется на долговечности возведенного сооружения.

Виброплиты по массе разделяются на несколько групп. Чем больше вес агрегата, тем большей толщины слой насыпанного сыпучего материала можно с его помощью трамбовать. Приступая к работе, следует учитывать такие нюансы.

1. Легкое оборудование (весом до 75 кг) способно увеличить плотность слоя толщиной 15 см, поэтому широко применяется в ландшафтных работах и при укладывании тротуарной плитки.
2. Универсальные модели техники (массой 75-90 кг) могут уже утрамбовать 25 см насыпанного материала. Их используют при укладке асфальта, а также при частичном ремонте дорог.
3. Агрегаты средней тяжести (весом 90-140 кг) предназначены для работы со слоями толщиной до 60 см. С их помощью проводят уплотнение засыпки траншей и котлованов, а также возведение дорожных насыпей.
4. Тяжелое виброоборудование (массой более 140 кг) используют для выполнения тех же рабочих операций, что и среднетяжелую технику.

В таблице далее представлена пригодность вибрационных плит различной массы для трамбовки разных материалов.

Из таблицы видно, что слабосвязанные грунты (пылевые) более эффективно утрамбовывать виброоборудованием весом от 300 до 950 кг.

При работе с вибрационной плитой следует придерживаться следующих общих советов:

• необходимо учитывать характеристики утрамбовываемых поверхностей;
• пропускать отдельные участки нельзя;
• оптимальным считается количество проходов плитой от 4 до 6;
• максимальная толщина слоя должна соответствовать возможностям используемой техники;
• поверхность подготовленной площадки не должна иметь перепадов, превышающих 2 см;
• каждый уровень многослойной подушки уплотняют отдельно;
• нужно, чтобы используемые строительные материалы соответствовали по своим свойствам ГОСТ.

Что касается того, сколько должно быть оборотов на виброплите, то здесь следующая закономерность: чем выше частота, тем удобнее работать с мелкофракционными грунтами. Так, например, для уплотнения щебня либо гравия с размером отдельных камешков до 10 мм (и менее), а также песка хорошо подойдет оборудование с 6000 об/мин. Если камень размером 6 см, то можно воспользоваться устройством с 3000 об/мин.

Изготовление ручной трамбовки

Существует множество вариантов изготовления трамбовщика своими руками. Кто-то изготавливает массивные конструкции, полностью состоящие из железа, однако в этом случае потребуется выполнит сварку. Другие предпочитают обойтись подручными материалами. Рассмотрим оптимальный вариант изготовления ручной трамбовки для уплотнения грунта, песка и гравия.

Для этого потребуется стандартный брус квадратного сечения на 100 — 150 мм. Он не должен быть гнилым или расслоившимся.

Полезно! Некоторые используют круглые бревна, но при помощи таких трамбовщиков невозможно полноценно уплотнять основание в углах.

Также нужно будет подготовить:

• Стальную пластину толщиной не менее 2 мм.
• Круглую палку длиной около 450 мм (она будет выполнять роль ручки будущей трамбовки). Для этого можно использовать ненужный черенок от лопаты.
• Шурупы и столярный клей.

Делаем заготовки

Конструкцию будем готовить по чертежу, показанному ниже.

После подготовки всего необходимого, отпилите торцы бруса под прямым ровным углом, согласно размерам. После этого необходимо при помощи рубанка выровнять плоскость нижнего торца бруска и снять с ребер заготовки фаски размером порядка 5 мм.

Чтобы в процессе работы не получить многочисленные занозы, рекомендуется зашкурить и отшлифовать поверхность бруска.

Изготавливаем «башмак»

Следующий этап создания трамбовочного инструмента своими руками — изготовление металлического «башмака» из листа стали. Для раскройки пластины используем следующий шаблон.

Либо, можно просто установить брус нижним торцом на лист металла и обвести его карандашом.

После этого необходимо:

1. Вырезать заготовку, как на картинке, при помощи специальных ножниц по металлу или используя болгарку.
2. Снять с «башмака» металлические заусенцы. Для этого удобнее всего зажать заготовку в тисках и удалить лишнее напильником.
3. Не снимая «башмака» из тисков, высверлить отверстия для шурупов, по ранее отмеченным точкам.
4. Зачистить поверхность наждачкой.
5. Согнуть «крылья» заготовки и установить брус в «башмак». Если заготовка оказалась чуть шире, необходимо подбить «крылья» при помощи молотка.
6. Поместить сверло в отверстия для шурупов и просверлить дерево с небольшим наклоном.
7. Зафиксировать винты со всех сторон.

Устанавливаем ручку

Отступив 100 мм от верхнего края бруска, необходимо наметить центр будущей ручки. Для этого необходимо сначала замерить диаметр черенка от лопаты. Допустим он составляет 36 мм. Для того чтобы ручка не болталась, нужно использовать сверло, диаметр которого будет на несколько мм меньше диаметра рукоятки. При этом стоит учитывать, что наружная часть отверстия в бруске будет чуть больше внутреннего диаметра, поэтому в процессе работы необходимо периодически вставлять ручку в брус и проверять насколько плотно она садится.

Если рукоятка не входит в отверстие, ни в коем случае не стоит пытаться забить ее молотком. В противном случае брус может треснуть и изготовление трамбовщика для земли, песка и гравия своими руками придется начать заново. Намного проще немного обстругать черенок до требуемого диаметра.

После того, как отверстие будет готово, необходимо нанести на его стенки клей и установить ручку. Излишки клеевого состава можно удалить тряпкой. Для того чтобы ручка держалась плотно, нужно зафиксировать ее при помощи длинного шурупа, который необходимо вкрутить с одной из сторон бруса.

Когда клей наберет прочность, можно начинать использовать трамбовщик. Хранить самодельный инструмент лучше всего в сухом месте, либо можно предварительно покрасить заготовку, чтобы она прослужила дольше. При необходимости стальную насадку можно легко заменить на новую.

Область применения и конструкция инструмента

Вибротрамбовку из-за характерного внешнего вида и совершаемых в ходе работы «прыжковых» движений также называют «виброногой». Инструмент используется в различных видах работ:

• закладка пешеходных дорожек;
• формирование аккуратной придомовой территории;
• уплотнение грунта перед настилом пола в строительстве одноэтажных домов и сооружений;
• при прокладке труб, кабелей и строительстве коммуникационных колодцев для уплотнения засыпки;
• формирование грунтовых подушек под фундаменты зданий, трамбовка котлованов;
• уплотнение грунта вокруг свай;
• ямочный ремонт дорог;
• укрепление грунта насыпей и канав.

Устроен прибор следующим образом: в верхней корпусной части с рукояткой для управления находится двигатель. Движение мотора передается через кривошипно-шатунный механизм на двигающийся возвратно-поступательно поршень – это внутренний элемент виброамортизатора («нога» трамбовки). К движущемуся вниз и вверх виброамортизатору прикреплена плоская ударная площадка, которая воздействует на грунт, заставляя его уплотняться.

Как сделать своими руками?

Чтобы сделать трамбовку самостоятельно, необходимо предварительно позаботиться о материалах и инструментах, которые могут пригодиться в процессе сборки изделия. Наиболее востребованный материал – деревянный брус квадратного сечения, стороны которого имеют размеры 100-150 мм. Круглые брёвна не подойдут, так как ими невозможно уплотнить грунт в углах.

Для сборки трамбовки совсем не обязательно брать новый пиломатериал. Вполне сойдёт уже использованный брусок, если в дереве отсутствует гниль или расколы

При выборе подходящего обрезка рекомендуется также обратить внимание на его вес: важно, чтобы трамбовку было удобно поднимать

Что касается высоты будущего инструмента, то следует подбирать брус, который будет доставать до пояса или груди, что обеспечит удобство использования. Если опыта работы с подобным изделием нет, лучше взять брус подлиннее и при необходимости в процессе эксплуатации укоротить его.

Дополнительно потребуются:

• стальная пластина толщиной 2 мм;
• круглая палка из берёзы;
• саморезы, шурупы, другие крепежи;
• клей.

Сборка самодельной трамбовки проводится в несколько этапов. Первый этап – разработка чертежа и схемы будущей трамбовки с нанесением необходимых размеров и указаний по выполнению работ.

Следующие этапы.

Подготовка бруса

Работа подразумевает отпиливание торцов заготовки под прямым углом. Дополнительно стоит подогнать торцы рубанком под квадрат и снять с каждого ребра фаску, ширина которой не превышает 5 мм. Это делается для того, чтобы использование трамбовки было максимально удобным и безопасным.

Создание башмака

Чтобы это сделать, необходимо сначала перенести размеры на подготовленный стальной лист. Сделать это можно с помощью мела. Далее нужно будет вырезать заготовку и удалить заусеницы, предварительно зажав деталь посредством тисков. Когда действие будет сделано, необходимо предусмотреть отверстия для шурупов. Также потребуется сделать углубления для шляпок и воспользоваться наждачкой, чтобы очистить поверхность для более плотного прилегания крепежей. Чтобы собрать башмак, необходимо с помощью тисков согнуть обозначенные крылья.

Закрепление башмака

Когда второй этап будет выполнен, стоит проверить, насколько прочно сидит накладка из стального листа. Если посадка ненадёжная, нужно подбить металл или подточить древесину

Важно, чтобы каждая плоскость башмака плотно прилегала к торцу. Окончательное крепление элемента производится посредством использования шурупов

Установка ручки

Чтобы выполнить монтаж ручки, необходимо сначала наметить её центр, куда впоследствии войдёт сверло. Метка должна находиться примерно в 100 мм от верхнего торца. Для просверливания отверстия рекомендуется подбирать сверло на 2 мм меньше выбранной рукоятки. Когда отверстие будет сделано, останется подточить древесину и попытаться поставить ручку. Если возникает необходимость исправить ситуацию, можно остругать палку, чтобы ручка встала надёжно в подготовленное для неё место. Забивать ручку молотком не рекомендуется во избежание появления трещин или сколов на древесине. Как только нужное положение будет достигнуто, ручку нужно прикрепить. Делается это с помощью нанесения клея на стенки предварительно просверленного отверстия. Ручку выставляют по меткам и вытирают излишки клеящего состава. Положение ручки дополнительно фиксируется длинным шурупом.

После того, как клей высохнет, можно проверить прочность ручки. Если элемент держится крепко, владелец ручной трамбовки может приступить к её использованию. После выполнения работ рекомендуется тщательно очистить трамбовку от пыли.

О том, как сделать ручную трамбовку для уплотнения грунта из металла, вы можете узнать из видео ниже.

Технология уплотнения при засыпке котлованов

Все технологические процессы подробно описаны в технических рекомендациях ТР 73–98, которые были изданы Правительством Москвы. В документе описаны требования, касающиеся уплотнения грунта при осуществлении работ по засыпке котлованов и траншей.

Для засыпки котлована нужно использовать специальную технику и оборудование. Необходимого коэффициента плотности грунта (0,98) добиться без помощи механизмов нельзя.

Засыпка осуществляется слоями. Согласно рекомендациям, в зависимости от материала толщина слоя не должна превышать:

• для песка – 70 см;
• для суглинка – 60 см;
• для глины – 50 см.

Если же использование техники по какой-то причине невозможно, толщину слоя придется снизить до 30 см и меньше.

Описание процесса засыпки котлована, показанное с помощью схемы.

На представленной схеме, где а) сборный и б) свайный фундаменты, показан примерный план обратной засыпки. Другие обозначения:

1. Сборный фундамент с колонной.
2. Зона, в которой уплотняют небольшими ручными электротрамбовками.
3. Зона, в которой необходима механическая трамбовка.
4. Стена.
5. Железобетонный ростверк.
6. Свая.

После засыпки каждого слоя по нему необходимо пройтись трамбовкой. На каждой точке необходимо задержаться минимум на 20 секунд. При этом начинают от конструкций здания и постепенно продвигаются к откосам. Рядом с конструкциями и проведенными по земле коммуникациями используют ручные электротрамбовки.

Распространенные проблемы и ошибки процесса

При выполнении поставленных строительных задач могут возникнуть проблемы в том случае, если будут неправильно произведены расчеты по засыпке, нарушится соблюдение технических требований по СНиП, а также безопасности.

К распространенным ошибкам строителей относят:

• Плохо проведенные подготовительные работы.
• Неправильный выбор грунтовой смеси.
• Сухой засыпаемый материал.
• Недостаточная трамбовка.
• Использование толщины засыпки более 500 мм (а должно быть до этой отметки).
• Несоответствие материала с грунтом вокруг здания.
• Засыпка плодородной почвы, что является недопустимым явлением, так как органический слой может способствовать образованию грибка и плесени в пазухах.
• Неправильное хранение грунта или его промерзание.
• Работы в неподходящих погодных условиях (мороз, ливни).

Чтобы не допускать ошибок, необходимо придерживаться схемы плана работ, который принят инженером и установлен соответствующими инструкциями.

Линейка российского Завода «Дорожных машин»

Линейка российского Завода «Дорожных машин» включает среднюю мод. DM-614 массой 14 т, тяжелую машину DM-617 массой 16 т и две перспективные модели тяжелых катков массой 21 и 25 т. Грунтовые катки Завода «Дорожных машин» предназначены прежде всего для выполнения масштабных работ. Из особенностей машин можно отметить задний мост Carraro с блокировкой дифференциала, обеспечивающий стабильную работу на уклонах и высокое тяговое усилие, надежный двигатель Cummins с достаточным запасом мощности, полностью поднимающийся капот, открывающий удобный доступ для сервисного обслуживания и хорошую эргономику рабочего места оператора.

Заключение

Проведение засыпки пазух котлованов проводится по СНиП, СП 48.13330.2011, а также в соответствии с:

• инструкцией ВСН 52-96;
• требованиями СНиП 3.02.01-87;
• СН (санитарными нормами).

Правильность исполненной работы зависит от соблюдения ряда условий:

• тщательности подготовки к процессу (уборка мусора, просушка, цементирование фундамента и т.д.);
• выбранного типа материала и его количества, времени и технического транспортного средства;
• влажности грунта (допустимый коэффициент 12-20 %) и его послойной трамбовки;
• определения объема необходимого количества грунтовой смеси.

Выбор техники зависит от площади котлована и его объема. Использовать можно экскаваторы, погручики, бульдозеры. Уплотнение производится с помощью специальной строительной вибротехники. Правильно выполненная засыпка пазух обеспечивает надежность фундамента и его защиту.
