Буровая установка своими руками: изготовление самодельного бура для бурения скважин

Виды установок

Буровые установки применяют не только на суше, но и в воде. Они часто могут выполнять несколько разных видов работ. Для бурения определенной скважины выбирают установку по допустимой нагрузке на крюк. Нагрузка не должна превышать вес (в воздухе) самой тяжелой обсадной колонны. Выбирая модель оборудования и размер, необходимо учитывать климатические, геологические, дорожно-транспортные и энергетические условия. В соответствии с этими данными выбирают тип привода (электрический либо дизельный) и схему монтажа. Существует много подходов к классификации установок для бурения. Их можно подразделять по:

Дислокации: плавучие и наземные. Плавучие бывают:

• ПББУ (полупогружная);
• МСП (морская стационарная);
• СПБУ (самопогружная)

Способу передвижения: несамоходные и самоходные.

Виду работ:

• для разработки месторождений: газа, нефти и подземных вод;;
• для глубинных геологических исследований.

Последние, в свою очередь, делятся на разборные и неразборные. Разборные (мелкоблочные и крупноблочные) используются для сооружения скважин глубиной до 10000 м.

Размеры буровых сооружений различны. Это могут быть небольшие станки, управление и монтаж которыми могут осуществлять два человека, или огромное оборудование, смонтированное на стальных вышках и обслуживаемые бригадой специалистов.

Подразделяются буровые установки и по виду разбуриваемой породы. На участках, перекрытых осадочной мощной толщей и твердыми породами, бурение скважин проводят при помощи следующего оборудования:

• шнековая (для мягкого грунта);
• ударно-канатная (применяется очень редко, только для разведочного бурения);
• вращательная (в непродуктивных отложениях);
• станки «Эмпайр» (при разведке бокситовых месторождений для бурения на глубину 9−12 м рыхлых отложений).,

https://youtube.com/watch?v=lXNpEdp_xAY

Можно классифицировать по способу бурения. Но главный параметр классификации — грузоподъемность, определяющая конструкцию и характеристику входящего энергетического и бурового оборудования. Грузоподъемность зависит от нагрузок при подъеме и спуске бурильной и обсадной колонны и от нагрузок.

Имеется два параметра характеристики буровых машин:

1. Номинальная грузоподъемность, которую определяют длительностью использования оборудования.
2. Максимальная грузоподъемность — определяется кратковременными перегрузками установки.

Разница между максимальной и номинальной грузоподъемностью с ростом глубины скважины увеличивается. В связи с тем, что при бурении глубокой скважины возможна кратковременная перегрузка, оборудование должно быть больше, чем при работе с неглубокой скважиной.

По грузоподъемности номинальной установки для эксплуатационного и разведочного бурения подразделяют на пять классов. При наличии большого разнообразия конструкций и глубин скважины, различных целей и условий, нельзя удовлетвориться одним типоразмером установки. Поэтому согласно ГОСТу, оборудования различаются по допускаемой нагрузке на крюк.

https://youtube.com/watch?v=cTWtOVadTs8

Популярные модели

Малогабаритная буровая установка, цена и качество которой соотнесены идеально, позволяет пользователям решать вопрос по обустройству колодца. Большой популярностью среди потребителей пользуются установки отечественного производства.

Для бурения скважины глубиной до 70 м пользователи выбирают агрегат РБ-50/220. Это поршневое оборудование, стоимость которого составляет от 80 тыс. руб. Желая создавать скважины до 100 м глубиной, следует отдать предпочтение модели РБ100/380. Мощность мотора составляет 4,2 кВт. Это оборудование профессионального типа. Цена этого агрегата составляет около 120 тыс. руб.

Для небольших скважин глубиной до 15 м можно приобретать шнековый бур УБК-12/25. Цена нового оборудования составляет от 200 тыс. руб.

Желая применять установку не только для создания скважин на воду, но и для установки свай, обустройства фундамента, стоит приобрести оборудование ПМ-23. Стоимость оборудования составляет 110 тыс. руб.

Плюсы и минусы самодельной буровой установки

При реализации установки своими руками существуют следующие преимущества:

 -небольшой размер установки;

-отсутствие надобности специальных тяжёлых машин;

-сохранение близлежащей природной территории;

-раствор, что состоит из песка, глины, земли и воды служит для охлаждения всех элементов бура, которые имеют свойства перегреваться при работе;

-буровой раствор служит для укрепления стенок скважины.

Недостатки буровой установки, сделанной своими руками, заключается в таких пунктах

-небольшая скорость бурения;

-не на всех грунтах возможно бурение скважины, например, песчаных;

-невозможность бурения глубоких скважин;

-возможность бурения только в вертикальной плоскости.

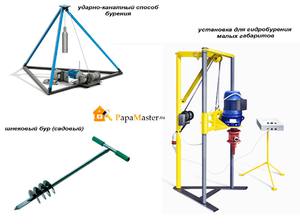

Виды буровых установок

Сегодня существует возможность сделать буровую установку своими руками следующих типов:

1.Ударно-канатный.

2.Шнековый.

3.Роторный.

4.Ручной роторный.

Ударно-канатный тип бурения имеет вид рамы, основание которого сделано в виде треугольника. Рабочими элементами такой буровой установки являются:

-витое верёвочное изделие;

-инструмент для долбления отверстия скважины (долбило);

-либо инструмент в виде цилиндра, он вычерпывает разрушенные породы и лишнюю жидкость (желонка).

Шнековый тип буровой установки подразумевает выдалбливание и подъём грунта с помощью шнека — рабочего инструмента с винтовой поверхностью. Плюсом шнековой установки является отсутствие использования водного ресурса.

Роторное бурение работает на уровне разрушения грунта при помощи долбила (долота) с последующим вынесением бурового раствора, при этом происходит естественное охлаждение бурового инструмента.

Ручное роторное бурение предполагает использование ручного труда вместо электрического мотора. Это длительный процесс и требует больших силовых затрат, поэтому редко применяется.

Мобильные буровые установки

Мобильные буровые установки, которые предназначены для бурения на глубину до 3200 метров, могут использоваться в условиях 45 градусного мороза. Выпускаемые установки представлены в двух вариантах: это мобильные установки на самоходном шасси либо на полуприцепе.

Конструктивные особенности

Буровые установки на самоходном шасси в качестве привода основных частей используют гидравлическую систему, тогда как установки на полуприцепе используют электродвигатели постоянного тока либо смешанный привод, который включает в себя дизельный и электрический двигатели. Электродвигатели требуют либо наличие промышленных сетей, либо доукомплектации дизельным генератором.

Схема мобильной буровой установки ВЗБТ

Все установки несут на своем шасси телескопическую мачту, на которую после развертывания монтируется средняя площадка рабочего, а также нижняя крытая площадка.

Технические характеристики

Модель	БУ2000/125	БУ2000/140	БУ2500/1600	БУ3200/200
Шасси	мобильное, самоходное, на базе МЗК 79191	полуприцеп	полуприцеп	полуприцеп
Нагрузка на крюке, кН	1250	1400	1600	2000
Максимальная глубина, м	2000	2000	2500	3200
Привод	Групповой, используется дизель-гидравлическая система от самоходного шасси.	Электрический постоянного тока, регулировка возможна.	Смешанный — дизельный, электрический постоянного тока.	Электрический постоянного тока, возможна регулировка.
Масса	415	525	514	630
Вышка	Двухсекционная телескопическая, идет в сборе с кранблоком.	Мачтовая телескопическая, двухсекционная, открытая передняя грань.	Мачтовая телескопическая, имеет две секции с открытой передней гранью.	Мачтовая телескопическая, состоит из двух секций.
Высота вышки	31,9	32	32	32
Длина буровой свечи, м	17-21	18	16,18	16,18
Мощность лебедки, кВт	240, 300, 307	560	560	560
Мощность на роторе, кВт	—	160	355	355
Мощность насоса, кВт	235, 380 600 (в зависимости от модификации)	600	600	600 (950)
Объем циркуляционной системы, м3	90-132	142	105	105
Ступени очистки	3-4	3	3	3 (4 по требованию)

Сбор буровой установки самостоятельно

Для экономии времени наиболее подходящим вариантом будет приобрести чертежи с пошаговой инструкцией сборки, где также будут нанесены точные размеры каждой детали. Но если этот вариант не подходит, можно попробовать самостоятельно собрать ударно-канатную либо шнековую установку.

Ударно-канатная установка предполагает сбор таких рабочих элементов:

-опоры, желательно разборной;

-мотор-редуктор;

-ударного патрона.

Главным элементом установки является ударный патрон, который должен иметь не менее 80 кг веса и длину до 2 метров. Он изготавливается из толстой трубы. Внизу трубы делаются зубья треугольного вида. Такая конструкция обеспечивает быстрое рыхление грунта и пород. Сверху патрона делаются отверстия для крепления витой верёвки. Верёвка с патроном, в свою очередь, наматывается на барабан мотор-редуктор, что и приводит установку в движение.

Шнековая бурильная установка

 Главным рабочим элементом здесь является бур, который нужно соорудить для правильного и быстрого процесса бурения.

На одном конце трубы из высококачественной стали делается спираль по винтовой линии, при этом соблюдается шаг с постоянным размером. На другом конце трубы сооружается шнековый винт (1−2 витка), диаметр которого должен быть примерно 20 см. К его концам, при помощи сварочного аппарата, привариваются ножи также из добротной стали.

Расположение ножей должно быть под углом к земле при вертикальном расположении бура. Для подъёма шнека сооружается треногая штанга любой конструкции, а также лебёдка, которая будет поднимать шнек.

Самодельная буровая установка — это отличный вариант сохранения денежных средств и приобретения источника чистой и живой воды, которую можно использовать не только для питья и гигиенических целей, но и для орошения участка. Сделать буровую установку своими силами очень сложно, так как необходимо иметь большой багаж знаний и разбираться в технике. Но возможно! Буровая установка не сможет работать в глобальных целях, но для личных нужд — это самый подходящий вариант.

Полезные рекомендации специалистов

Если глубина залегания воды превышает длину бура, то удлинить его можно методом стыковки сверху ещё одной трубы. Состыковать их можно резьбовой муфтой, либо сварочным соединением. При использовании труб небольшого диаметра допускается применить болты или шплинты. Однако, такое соединение не слишком надёжное, и при большом вращательном усилии болт может срезаться, и штанги рассоединятся. Достать оставшийся в скважине бур бывает весьма проблематично.

Прежде, чем приниматься за конструирование устройства, рекомендуется составить чертёж бура для скважины. Это даст возможность иметь перед собой наглядный образец того, что должно выйти в итоге. Попытки создать буровой механизм методом «научного тыка» для некоторых домашних мастеров более увлекателен, но отнимает чересчур много времени и сил.

Более лёгкий ручной вариант устройства скважины – при помощи долота-желонки. Подъём и сброс ударного инструмента требует меньшего приложения сил, нежели вращение заглублённого бура. Кроме того, ударным методом можно вести бурение даже одному человеку. Правда, такой способ весьма долог, и работы могут затянуться на несколько дней.

Если шнековый бур не удаётся самостоятельно поднять из скважины, можно облегчить задачу, соорудив приспособление для рычага. Например, поставив рядом бочку, и перекинуть через неё брусок. Один край бруска привязать к буру, а к другому краю приложить физическое усилие.

Устройство оборудования

Мини-буровая установка имеет определенные конструктивные особенности. При желании подобную технику можно собрать своими руками или приобрести. Большой популярностью сегодня пользуется сдача бурового оборудования в аренду. Каждый владелец загородной недвижимости может выбрать приемлемый вариант для себя.

Малогабаритная установка имеет в своем составе вертлюг. Он передает движущий момент к вращающемуся буровому стволу от мотора. Вертлюг обеспечивает выход отработанной породы после ее промывания из скважины. В его корпусе есть движущаяся часть. Внутри этого элемента крепко зафиксированы штанги.

Оборудование имеет герметизированный патрубок. Через него подается жидкость для промывки внутрь скважины. Различные модификации представленного прибора позволяют подобрать лучший агрегат для условий участка.

Классификация по методу бурения

На основании этого показателя выделяют следующие типы буровых установок для бурения скважин:

• • Машины для вращательного бурения. Техника проделывает отверстие и разрушает грунт при помощи специального инструмента. Он вращается и плотно прилегает к забою. Породоразрушающим устройством может выступать долото или усиленная коронка. Подобную технику применяют для неглубокого бурения.
  • Машины для вращательно-ударного бурения. Они воздействуют на грунт или породу посредством ударов по инструменту, который постоянно вращается. Породоразрушающим инструментом может быть коронка или долото, армированное усиленными вставками. Устройство этого типа может применяться для проделывания скважин до 2000 метров глубиной.
  • Техника для ударного бурения. Она работает на основе падающего снаряда. Также удары могут наноситься по установленному в забое снаряду.

Устройство ударного бурения применяется для проделывания скважин в рыхлых и мягких породах, в твердых грунтах система может работать не глубже 100 метров.

• Установки с вибрационным бурением. Породоразрушающее приспособление снабжено колонкой бурильных труб. Через нее передается вибрационная нагрузка. Генератором вибрации выступает поверхностное устройство, а основной элемент системы — виброзонд. Подобные машины можно использовать только при бурении пород, которые подвергаются физическому уплотнению.
• Техника для огнеструйного бурения. Машина разрушает породу и проделывает скважину при помощи газовых струй высоких температур. Огненные потоки передвигаются со скоростью звука и генерируются в недрах специальной горелки. Устройства подобного вида используются для грунта и пород с кристаллической основой.
• Техника для разрядно-импульсного бурения. Машины воздействуют на грунт электрическими разрядами и могут использоваться исключительно для глубинного уплотнения пород.

Методы бурения

Разделение по виду выполняемых работ

В соответствии с этим критерием установки для бурения скважин бывают:

• Эксплуатационные. Машины применяются на стадии разведки пород в месторождении. Их основная цель — забор проб грунта для уточнения данных о геологии.
• Разведывательные. Эта техника применяется для сбора проб грунта с месторождения. По итогам его исследования необходимо определить значение промышленного объекта.
• Для бурения технических скважин. Отверстия необходимы при строительстве зданий и сооружений различного назначения, для устройства фундаментов. Также их можно причислить к типу буровых установок на нефть и газ.

По виду приводного устройства

Буровые машины бывают:

1. Электрические. Работоспособность системы обеспечивается питанием от электрического генератора или электрической сети. Подобные машины применяются в основном для проделывания водозаборных скважин индивидуального использования.
2. Электрогидравлические. Машины применяются для бурения скважин в твёрдых грунтах. Основными рабочими механизмами являются конусообразный цилиндр и диэлектрический держатель. Преимущественные сферы эксплуатации техники — строительство, разведывание месторождений, добыча полезных ископаемых.
3. Дизель-электрические. Особенностью машины является независимая работа основных механизмов. В действие они приводятся электрическим приводом.

Данная техника способна бурить скважины для эксплуатационных и разведывательных работ.

Дизельные. Эти машины выпускаются преимущественно малогабаритными. Они обладают высокой степенью мобильности, а работоспособность обеспечивает мощный дизель.

Классификация по способу передвижения

Исходя из этого критерия, буровая техника бывает:

• Самоходная. Она оборудована моторной рамой и кабиной. Иными словами, установка базируется на транспортном средстве большой грузоподъёмности.

Самоходная буровая установка

Передвижная или мобильная буровая установка. Модульная структура установки снабжена индивидуальной мобильной базой.

На фото мобильная буровая установка

Стационарная. Блочная система оборудована элементами для монтажа и усиленными опорами.

Стационарная буровая установка

По глубине скважин

Установки способны проделывать отверстия:

• неглубокие — до 600 метров;
• средней глубины — до 6000 метров;
• глубокие — более 6000 метров.

Классификация по месту установки

1. Наземные. Такая техника устанавливается на твёрдый грунт.
2. Морские. Устройства снабжены специальной платформой для надводного монтажа и опорами для подводного дна. Такой тип буровых установок используется для бурения нефтяных и газовых скважин.

Фото морских буровых установок

Использование нефтяных систем

Устанавливают системы для получения нефти блоками или агрегатами. В качестве монтажной основы применяются облегченные опоры. Эксплуатация осуществляется в несколько этапов:

1. Подготовка участка, где будет находиться данная система, проверка всего оборудования на исправность и целостность.
2. На местности проводят разметку, а также убирают все устройства, которые характеризуются высокой степенью пожароопасности.
3. В первую очередь собирается опорная часть, состоящая из лебедки и ротора, к ним уже при помощи специальных болтов прикрепляют хозяйственную и вспомогательную установку.
4. После этого осуществляется сборка осей, стола ротора и будущего центра скважины.

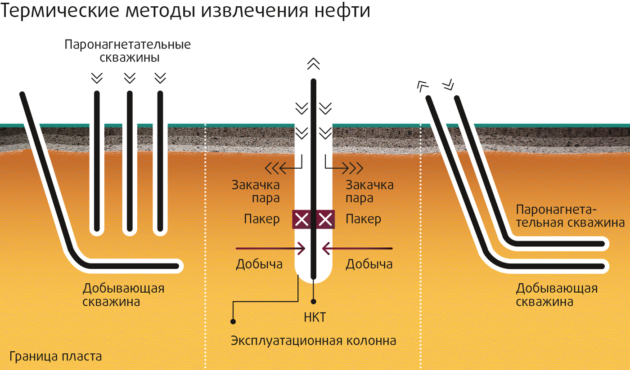

Термические методы извлечения нефти

Заключительным этапом проводится сборка вышки и дополнительного к ней оборудования. Все работы ведутся с помощью машинного крана.

Доставка машины для бурения считается довольно сложным процессом, который включает в себя:

• Расчет, согласно ему решается вопрос о методе транспортировки.
• Определение маршрута, в этом случае учитываются все уклоны местности, а также качество дороги.
• Проверка и подготовка оборудования, с помощью которого будет крепиться агрегат к транспортировочному оборудованию.
• Погрузка.

Доставка буровой установки может осуществляться полуприцепным механизмом, если позволяют размеры агрегата.

Разновидности устройств для бурения скважин

Буровые установки для бурения скважин на воду могут иметь простую конструкцию и изготовляться практически из подручных материалов. Их применение обязательно, поскольку для получения источника, пригодного для использования, необходимо проделать отверстие глубиной не меньше 20 м. Оборудование для бурения скважин разделяют на несколько типов.

Ударно-канатная мини-буровая установка. Агрегат работает благодаря силе тяжести. На определенной высоте закрепляется тяжелый снаряд, имеющий заостренные края. Его называют стаканом, желонкой. Во время работы снаряд опускают, и он ударяется в грунт. Каждый раз небольшая часть почвы срезается. Грунт застревает в полом снаряде, что позволяет удалить его из проделанного на поверхности отверстия. Данный процесс продолжается до тех пор, пока скважина не достигнет необходимой глубины.

Шнековая установка для бурения скважин. Углубление в грунт рабочего инструмента происходит за счет его конструкции. Он представляет собой шнек – прочный стержень с наваренными лопастями в виде винта. В состав такой бурильной установки должен входить двигатель со значительным вращательным моментом. В противном случае шнек не сможет пройти слой грунта, который состоит из глины, плотных песков. Недостатком оборудования считается невозможность работы в каменистых породах.

Роторные буровые станки. Работают по принципу вращения инструмента, внутрь которого подается вода. В результате на поверхность попадает раздробленная порода. Бур легко извлекается из отверстия в грунте, и с ним легко работать. Для подачи воды на значительную глубину используются дополнительные шланги.

Роторная буровая установка

Основные сведения

Россия располагает сегодня приблизительно 13% разведанных в мире нефтяных месторождений. Основным источником пополнения государственного бюджета нашей страны являются отчисления от результатов деятельности нефтегазодобывающей отрасли.

Нефтеносные слои находятся, как правило, глубоко в недрах земли. Скопление нефтяных масс в месторождениях происходит в горных породах пористой структуры, находящихся в окружении более плотных слоёв. Образцом природного резервуара служит пласт песчаника куполообразной формы, со всех сторон заблокированного слоями плотной глины.

Далеко не каждое разведанное месторождение становится объектом промышленной разработки и добычи. Решения по каждому принимаются только по итогам тщательного экономического обоснования.

Главный показатель месторождения – коэффициент нефтеотдачи, отношение объёма нефти под землей, к объёму, который можно получить для переработки. Пригодным для разработки является месторождение с прогнозируемым коэффициент нефтеотдачи от 30% и выше. По мере совершенствования технологий добычи в месторождении данный показатель доводится до 45% и выше.

В подземном хранилище всегда одновременно присутствуют сырая нефть, природный газ и вода под огромным давлением пластов земной коры. Параметр давления оказывает решающее влияние на выбор способа и технологии добычи.

Технология добычи

Когда скважина полностью обустраивается, то на нее устанавливают оборудование для добычи.

Существуют три наиболее распространенных способа добычи нефти.

Фонтанный

Нефть или газ поднимается на поверхность земли по стволу скважины самостоятельно (под действием пластового давления).

Его преимущества:

• простой;
• минимальные затраты электричества;
• простое управление откачкой;
• длительный срок эксплуатации техники.

Для контроля над такой скважиной на нее устанавливают запорную арматуру, которая в процессе добычи позволяет управлять потоком сырья (контролировать его давление и консервировать скважины).

После окончания фонтанирования остатки нефти начинают качать газлифтным и насосным способами.

Газлифтный

Это способ применяют в том случае, если пластового давления не хватает для естественного извлечения сырья из недр. В этом случае для выталкивания нефти на поверхность в скважину компрессорами закачивают воздух или углеводородный газ. Данный способ бывает компрессорным и бескомпрессорным.

Первый мы уже рассмотрели, во втором же случае в пласт подают газ, уже находящийся под нужным давлением. Его берут с соседних месторождений.

Преимущества этого способа:

• позволяет более эффективно разрабатывать месторождения (выкачивать из них больше нефти);
• с его помощью можно вести добычу на сильно искривленных скважинах;
• можно работать с очень загазованными и перегретыми пластами;
• позволяет полностью контролировать рабочий процесс;
• удается автоматизировать управление;
• можно сразу эксплуатировать несколько пластов;
• позволяет контролировать отложение парафина и солей.

Основными минусами газлифта считаются:

• высокая цена оборудования;
• небольшой КПД.

Из-за этого его используют чаще всего для подъема легкой нефти с большим содержанием попутного газа.

Насосный

Этот способ предусматривает подъем нефти с помощью насосов, опускаемых в скважины. Данным способом качают сырье с глубины до 2500 м. При этом один насос выкачивает за сутки из скважины до 500 м³ сырья.

По конструкции насосы бывают штанговыми и бесштанговыми. Последние являются погружными электрическими центробежными устройствами.

Штанговые устройства состоят из насосных труб и подвешенных в них плунжеров. При этом возвратно-поступательное движение плунжеров в них позволяет создать станок-качалка. На него передает крутящий момент электромотор с помощью многоступенчатого редуктора.

Из-за не слишком низкой надежности и производительности штанговые устройства сегодня заменяют электрическими центробежными погружными насосами (ЭЦН).

Самодельная МГБУ

На этой схеме изображены основные рабочие узлы МГБУ, которую вы можете изготовить по нашим чертежам.

Чертеж буровой установки

Сборка буровой установки начинается с рамы. Стойки для рамы на буровую установку делают из трубы ДУ40, толщина стенки 4мм. «Крылья» для каретки-ползуна – из ДУ50, толщина 4мм. Если нет со стенкой 4мм, берите 3,5 мм.

Скачать чертежи для малогабаритной буровой установки можно по ссылкам ниже:

1. Верхняя рама: chertyozh_1_verhnyaya_rama
2. Нижняя рама: chertyozh_2_nizhnyaya_rama
3. Ползун буровой: chertyozh_3_polzun
4. Гильза-ползун: chertyozh_4_gilza_polzun
5. Рама в сборе: chertyozh_5_rama_v_sbore
6. Двигатель и ползун: chertyozh_6_dvigatel_i_polzun
7. Узел А МГБУ: chertyozh_7_uzel_a

Вертлюг буровой, штанги и замки

Буровой вертлюг и буровые штанги на первых порах рекомендуем приобрести готовые. В изготовлении этих частей очень важна точность обработки, поскольку нагрузки на эти узлы большая.

Вертлюг из подручных средств делать не рекомендуем. Одна малейшая неточность — и выйдет из строя.

Если решите заказать вертлюг, то потребуется найти токаря со станком на ЧПУ.

Для вертлюга и замков потребуется сталь:

• Замки – 45 сталь.
• Вертлюг – 40Х.

Скачать чертёж самодельного бурового вертлюга можно здесь: вертлюг для мгбу своими руками

Сэкономить на покупке готовых узлов можно, но на поиски мастера уйдёт много времени. Но оно того стоит — самодельные детали значительно дешевле, чем покупные. Для начала приобретайте детали на образцы. Токаря работают качественнее, когда у них на руках чертежи и шаблоны.

При наличии заводских образцов намного проще будет проверить качество работы. Например, если токарь сделал буровые штанги и замки, то берёте заводские и самодельные детали и привинчиваете их друг другу – проверяете качество резьбы. Совпадение должно быть 100%!

Не покупайте запчасти по доставке. Это нужно чтобы не купить брак – такое, к сожалению, случается. А главное – если заказывать доставку издалека, то можно прождать не один месяц.

Чертежи замков на МГБУ своими руками

Резьбу на буровых штангах советуем делать трапецию – она не хуже конусной. Но если потом заказывать токарям, то конусную резьбу сделать сложнее.
Если делать или покупать замки на буровые штанги отдельно, то трубы для штанг берите простые шовные, если бурить не глубже 30 метров (толщиной 3,5 мм. и внутренний диаметр не меньше 40-ка мм). Но приваривать замки к трубам должен сварщик! В вертикальном бурении нагрузки большие.

Для бурения глубже 30 метров нужно брать только толстостенные трубы со стенкой от 5-6 мм. Тонкие штанги на большие глубины не годятся — их порвёт.

1. Скачать замок на штангу № 1: chertyozh_zamok_na_shtangu_1
2. Замок на штангу 2: chertyozh_zamok_na_shtangu_2

Буровая головка

Простой бур самостоятельно изготовить не сложно. Делается бур из обычной стали. Если решите сделать из легированной, то имейте в виду – приварить сложно! Нужен сварщик.

Чертеж буровой головки для скачивания: chertyozh_bur

Если в месте бурения много камней, тогда покупайте в фирмах буры, приспособленные для прочных грунтов. Чем выше цена, тем твёрже на бурах сплавы и прочнее сами буры.

Самодельная лебёдка и мотор – редуктор

При изготовлении мини буровой используется лебёдка «РА-1000». Можно взять и другую, но желательно, грузоподъёмностью не меньше 1 тонны (а лучше больше). Некоторые буровики ставят по две лебёдки, одну электрическую и вторую механическую. В случае клина буровой колонны очень помогает.

Для облегчения работы лучше купить и подключить два пульта: один реверс и ход двигателя, другой на лебёдку. Это сэкономит много сил.

Мотор — редуктор для бурения скважин для самодельной мини буровой потребуется на 60-70 оборотов в минуту, мощностью 2,2 кВт. Слабее не подойдёт.

Если использовать мощнее, то потребуется генератор, так как не получится подключаться к напряжению 220 Вольт. Если делаете гидробур своими руками, берите мотор — редуктор моделей: 3МП 31,5/3МП 40/3МП 50.
