Теплые полы своими руками

Что собой представляет

Трубы

Для начала стоит начать с выбора труб, из которых состоит система. Рекомендуется использовать металлопластиковые и пластиковые изделия. За последние годы появились несколько новинок, в том числе и трубы из сшитого полипропилена. Характеризуются как изделия, которые крайне сложно деформировать. При этом они полностью герметичны и обладают превосходной теплопроводностью. Отопительные трубы должны выбираться с умом. Не стоит использовать для теплых полов в доме изделия, предназначенные для создания системы водопровода. Подобный выбор сведет возможную эффективность устройства к минимуму. В качестве подсказки можно использовать предлагающуюся маркировку, которая расположена на каждом изделии.

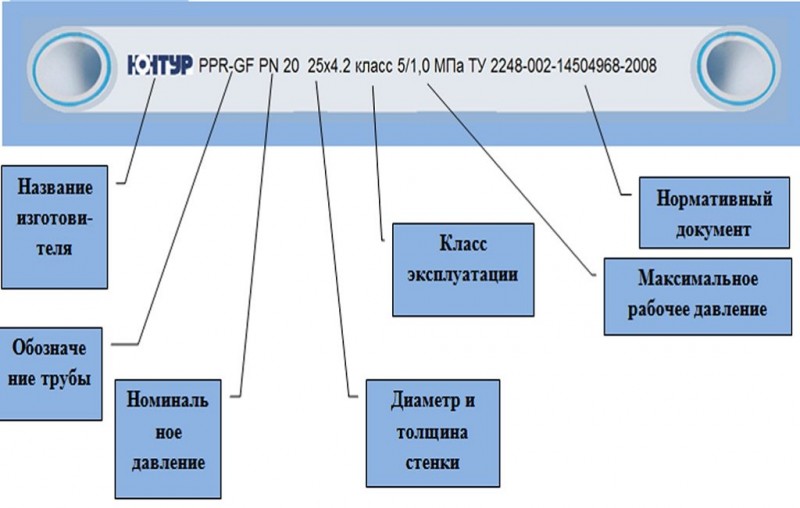

Маркировки:

• теплопроводность, которая составляет 0,44 Вт и больше;
• расширение, не превышающее показателя в 0,025 мм.

От диаметра и шага укладки материала будет зависеть его необходимое количество.

Таблица расхода труб для теплого пола

Котел

Чаще всего используются именно газовые котлы, твердотопливные или электрические. При выборе необходимо учитывать специфику отдельного региона, в котором живет семья

Если ранее наблюдались перебои в подаче газа, то лучше обратить внимание на газовое оборудование. Расчеты касательно мощности для теплого водяного пола следует производить исходя из разных показателей

Монтаж теплого пола должен производиться только после проведения необходимых вычислений.

Для стандартного помещения с высотой потолков не более 3 м, при наличии пластиковых окон и качественного утеплителя удельная мощность на один метр площади должна составить порядка 100 Вт. Для расчета общей мощности следует брать показатели котла и общую квадратуру дома. Подобные схемы делаются самостоятельно. Следует так же учитывать возможный запас мощности, который составит порядка 15-25%.

Коллектор

Его основной задачей является работоспособность всей системы водяного отопления. Он так же поддерживает установленную на терморегуляторе температуру. Здесь не стоит экономить. Следует покупать такой аппарат, в котором есть датчики сливного крана, протока и кран Маевского. Последний отвечает за отсутствие воздушных масс внутри водяного теплого пола в частном доме. Отдельно нужно будет подобрать щиток.

Насос циркуляционный

Если он не предусмотрен производителями и не входит в базовую комплектацию котла, то его приобретают самостоятельно. Устройство отвечает за циркуляцию теплоносителя внутри системы, может быть дополнено терморегулятором, который отвечает за скорость потока воды и температурный режим внутри труб

Рекомендуется обратить внимание на трехскоростные насосные системы, которые уже оснащены собственным терморегулятором.  Произвести установку подобного устройства своими руками под силу не каждому, ведь для этого требуются знания из области электротехники. Производителей много, но лучшими и более надежными считаются немцы и европейцы

Дополнительные комплектующие

В этой роли выступают различные муфты, шаровые краники, фитинги и резьбы. Для теплого водяного пола количество комплектующих рассчитывается в каждом отдельном случае. Для этого стоит учитывать особенности выбранной системы. Расчеты и планировка так же производятся индивидуально для каждого дома, который планируется снабдить теплым полом. Дачные участки нуждаются в особом типе отопления, ведь зачастую там никто долго не живет.

Как сделать теплые полы в частном доме от отопления

При проектировании автономного отопления частного дома теплые полы выбирают по нескольким причинам:

• Использование теплых полов, как самостоятельного вида отопления, позволяет расширить возможности дизайна: отсутствие громоздких радиаторов позволит проектировать, например, высокие французские окна.
• Теплый пол является наиболее экономичным видом отопления. Экономия на отоплении при использовании теплого пола достигается за счет возможности отключения ненужных отопительных контуров в комнатах, которые не используются.

Для монтажа теплого пола понадобятся:

1. Пенополистирольные плиты для теплоизоляции пола.
2. Трубы водяного отопления в качестве теплоносителя.
3. Демпферная лента для предупреждения разрушений пола при линейных деформациях от нагревания.
4. Полиэтилен плотный для гидроизоляции основания.
5. Гофротруба.
6. Арматурная сетка для усиления стяжки и крепления труб отопления теплого пола.

Порядок выполнения работ

1. Подготовка основания. Старую стяжку демонтируют и делают новую стяжку толщиной 25 — 80 мм. Перепад высот не должен превышать 10 мм. Слой выше 30 мм лучше делать из бетона с мелкозернистым заполнителем. Если в основании грунт, то делается песчаная или керамзитовая подушка толщиной не менее 10 см (керамзит затем также покрывается песком). Слои для лучшей усадки смачиваются водой. На песчаном основании делается цементная стяжка.
2. Устройство гидроизоляции. На подготовленное основание внахлест 10 -15 см расстилают плотную полиэтиленовую пленку. Заход на стены гидроизоляции должен составлять не менее 10 см.
3. Крепление демпферной ленты. По периметру помещения снизу к стене крепится демпферная лента. Способ крепления зависит от выбранной ленты: «самоклейка», саморезы с широкой шляпкой, «жидкие гвозди» и т.д.;
4. Теплоизоляция. На полиэтиленовую пенку плотно укладывают листы утеплителя — пенополистирола.
5. Устройство арматурной сетки. На утеплитель укладывается арматурная сетка.

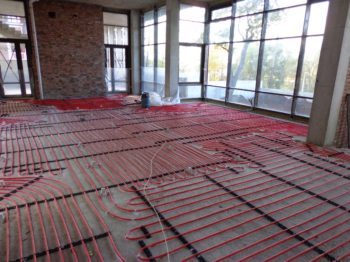

6. Укладка и крепление труб отопления. Трубы теплоносителя согласно выбранной схеме раскладки укладываются на арматурную сетку и крепятся к ней пластиковыми хомутами. Расстояние между хомутами 30- 40 см.
7. Подключение контура отопления. Места выход труб отопления из бетонной стяжки защищают гофрированной трубой или уголком. Контуры водяного пода подключают к водяному распределительному коллектору. На окончание трубы устанавливается разборный фитинг, а с коллектором труба соединяется накидной гайкой.
8. Балансировка коллектора. Из-за неодинаковой длины контуров давление воды в системе водяного пола подбирается индивидуально. Для этого на коллекторе снимаются защитные колпачки и делается регулировка давления.
9. Проверка герметичности водяного пола. Герметичность пола проверяется перед заливкой бетонной стяжки. Испытания можно проводить водой или сжатым воздухом. Во время заливки пола контур должен оставаться под рабочим давлением.
10. Бетонирование теплого пола. Уложенной контур теплого пола закрывается бетонной или цементно-песчаной стяжкой толщиной не менее 50 мм. Бетонирование ведется с использованием маячных реек. Залитую поверхность следует закрыть полиэтиленовой пленкой и оставить на 12 часов. В помещении не допускаются сквозняки. В жарком помещении два раза в сутки поверхность стяжки нужно смачивать водой. На видео показана последовательность работ по заливке теплого пола: https://www.youtube.com/watch?v=MYPQOuBppnU

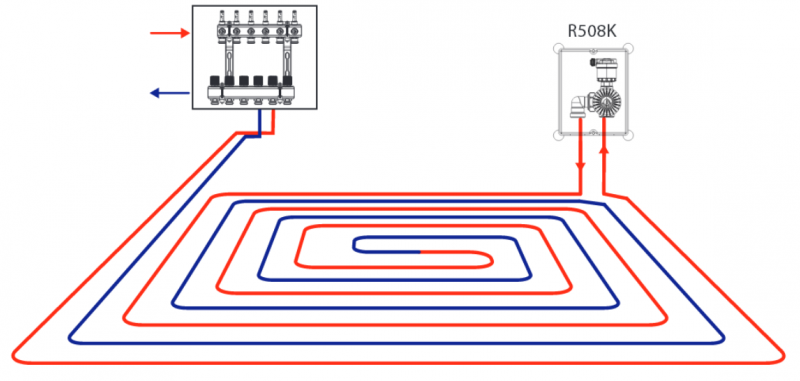

Схемы укладки контуров теплого пола

Схема подключения теплого пола от радиатора

Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения	Комфорт	Эффективность	Монтаж и        настройка	Надежность	Цена
Обычный газовый,ТТ или дизельный	±	±	+	±	+
Конденсационный котел или тепловой насос	+	+	+	±	—
Трехходовой термостатический клапан	±	±	+	+	±
Насосно-смесительный узел	+	+	±	+	—
Термомонтажный комплект	—	±	+	+	+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Кабельные полы

Электрические обогревающие системы управляются специальным терморегулятором. Поэтому перед началом монтажных мероприятий нужно подготовить специальное посадочное место в виде круглого углубления. Оптимальная высота от пола ― не менее 30 см. От ниши под терморегулятор вниз проделываются штробы (кабельные каналы). Если в помещении, где происходит обустройство кабельного теплого пола, наблюдается высокая влажность, терморегулятор рекомендуется разместить в соседней комнате.

Для гидроизоляции чернового основания пола применяется полиэтиленовая пленка с напуском на стены. После этого можно укладывать утеплитель. Сверху стелют армирующую сетку, на которой фиксируют кабель. Далее уложенный греющий контур нужно соединить с терморегулятором, проверив исправность системы. После этого, как и в предыдущем случае, проводится установка маячных планок и оформление бетонной стяжки. В качестве раствора для заливки желательно использовать специальные смеси с пластификаторами, т.к. обычный бетон может потрескаться в данных условиях эксплуатации.

Укладка греющего кабеля в свайных домах каркасного типа может осуществляться сразу на лаги, под которыми предварительно обустраивается слой гидроизоляционной пленки и утеплителя с фольгированным покрытием. Лаги необходимо оснастить пропилами на участках прокладки кабеля (в таких случаях его всегда укладывают змейкой). Над теплоизоляцией размещают армирующую сетку, а пропилы уплотняются фольгой. При прокладке провода его пристегивают имеющимися на сетке пластиковыми хомутами. Поверх лаг под финишное покрытие набивают листы фанеры или ОСП.

Технология обустройства

Монтаж отопительной системы возможен только после необходимой подготовки основания. Это делается для создания идеального перекрытия путем его восстановления или замены. Этот этап включает в себя важные моменты:

• Удаление старого покрытия и демонтаж чернового основания.
• Снятие всех видов изоляции.
• Очищение поверхности от загрязнений.
• Проверка конструкций на предмет устойчивости путем осмотра. Если обнаружены изношенные части балок, то их нужно вырезать и заменить куском такого же размера.
• Использование веществ для защиты от грибка и плесени.

Монтаж легкого водяного пола можно производить как со стяжкой, так и посредством сухого пола под плитку или дерево

Важно знать, что начинать монтировать полы лучше в той комнате, где размещен котел. Одна секция для монтажа не должна иметь площадь больше 40 м.Трубы для установки обладают способностью к деформации, поэтому не составит труда придать нагревательным элементам любую форму

Специалисты считают, что наиболее эффективен способ укладки спиралью.

Могут использоваться как пластиковые, так и металлопластиковые трубы. Часто специалистами применяются полипропиленовые устройства, отличающиеся устойчивостью, герметичностью.

Что касается котла, то здесь есть возможность выбора. Можно приобретать не только газовый, но электрический или работающий на твердом топливе. Все зависит от места расположения дома. Необходимость в системе коллектора объясняется тем, что он важен для обеспечения работы всего водяного пола и поддержания заданной температуры.

Не во всех котлах имеется встроенный циркуляционный насос. В таких случаях нужно приобретать его отдельно, так как без него невозможен круговорот воды. Лучше выбирать такой насос, который имеет три скорости. Остальные детали для обустройства системы теплого водяного пола приобретаются исходя из индивидуальных особенностей каждого устройства.

Установка котла

Для системы «тёплый пол» выбирают котёл в зависимости от теплоносителя. Если в доме есть газ, то целесообразно выбрать газовый котёл. Его устанавливают в помещении. Расходы на теплоноситель будут минимальными. Необходимо оборудование с выходами для горячего водоснабжения и для водяной напольной магистрали.

Если в доме устанавливают печь на твёрдом или жидком топливе, то для нагревательного оборудования обустраивают отдельную котельную. Неудобства состоит в том, что придётся постоянно следить за расходом топлива.

Вода в теплообменнике нагревается до высокой температуры, потребуется дополнительно установить радиаторы, сушилки для полотенец, можно вывести отдельные контуры в баню или в гараж. Данные мероприятия необходимы, чтобы выдержать в напольной магистрали определённое давление и температуру воды.

Преимущества и недостатки теплого водяного пола

Система водяного теплого пола представляет собой нагретый теплоноситель, проходящий по трубам, которые установлены в полу. Прежде чем вы решитесь на проведение монтажа системы, нужно рассмотреть все ее достоинства и недостатки. Возможно, взвесив все минусы и плюсы, вы поймете, что результат не стоит вашего труда либо, наоборот, еще больше уверитесь в том, что установка этой системы – идеальное решение в вашем доме. Преимущества:

1. Экономичность. Обустройство водяного пола в частном доме приведет к снижению электропотребления примерно на 20 % благодаря невысокой температуре теплоносителя (от +30 °C до +50 °C).
2. Комфорт. Равномерный прогрев дома по всей площади позволит создать оптимальную для человека температуру (около +22 °C на уровне ног и примерно +18 °C на уровне головы). По полу будет комфортно ходить босиком.
3. Безопасность эксплуатации. Нагревательная система скрыта, что делает ее абсолютно безопасной – исключаются риски ожогов и травм при контакте с теплоносителем.
4. Длительная эксплуатация. При правильно проведенном монтаже срок эксплуатации системы составит около 40 лет.

Система водяного теплого пола

Но нет ничего идеального. Проведение монтажа своими руками – довольно трудоемкий и сложный процесс, поскольку конструкция системы представляет собой «бутерброд» из нескольких слоев с разным наполнением. При неправильно проведенной установке вероятна протечка. В этом случае придется удалять напольное покрытие, убирать стяжку и проводить ремонт. Также система водяного теплого пола, к сожалению, не может использоваться как единственный источник тепла в частном доме. Лучше всего дополнить систему отопления радиаторами либо другими отопительными приборами.

https://youtube.com/watch?v=b1doyL6EwWs

Виды теплых полов

Многолетняя практика использования технологии «теплый пол» показала ее эффективность: равномерное распределение тепла по всей площади помещения и экономичный расход энергии. Существуют некоторые ограничения: нагревать напольное покрытие более 30-40 ̊С не рекомендуется, это создаст определенный дискомфорт при ходьбе, можно обжечь босые ноги.

Сделать грамотный расчет отопительной системы с учетом теплопотерь самостоятельно сложно. Это делают высококвалифицированные инженеры-теплотехники, при этом учитываются многие параметры:

• объем помещения;
• толщина и вид стройматериалов стен и напольного покрытия;
• климатическая зона;
• среднегодовая температура, розы ветров и многое другое.

Стоят такие расчеты недешево, легче в частном доме своими руками установить теплый пол, воспользовавшись уже наработанной статистикой. Практика показывает, что на севере России в кирпичных зданиях с толщиной несущих стен 60 см теплый пол используется как дополнительный подогрев. В средней полосе и южных районах можно применять эти технологии в качестве основной системы отопления.

Существует две основных конструкции теплых полов:

• водяной теплый пол, где прокладываются трубы с циркулирующим по ним жидким теплоносителем;
• под напольные покрытия укладываются греющие электрические кабели или пленки.

Точный расчет и планировка схемы укладки труб или греющих кабелей производятся с учетом того, какой вид теплых полов устанавливается, и на каком объекте.

Устройство теплого пола и расчет количества тепла, необходимого для пола в частном доме в определенном помещении, делаются исходя из практического опыта. Укладка кабеля или труб длиной 3-5 метров на 1 м2 с шагом не более 30 см позволяет выделяться теплу 60-80 кВт/м2. Этого достаточно для отопления жилого частного дома. В помещениях обеспечивается температура до 25 ̊С в средней полосе и на юге России с хорошо утепленными стенами и окнами.

Особенности подключения конструкции к источнику тепла

Теплые водяные полы в частном доме могут быть подключены, как к централизованной системе отопления, так и к автономной. Первый вариант не всегда законен, что необходимо учитывать перед принятием решения о самостоятельном устройстве отопления. Второй способ оптимален для дома, который можно оснастить отопительным котлом, к которому и подключается система.

Элементами классической отопительной системы являются:

• труба подачи;
• труба возврата (обратка).

Если вся система состоит из одного контура, ее можно подключить к котлу (электрическому, газовому, твердотопливному) напрямую. Если контуров несколько, понадобится установить коллектор, обеспечивающий равномерный подогрев пола. Коллектор может располагаться в коллекторном шкафу, монтироваться в нишу, навешиваться на стену.

Сначала к котлу или коллектору присоединяются основные элементы — подача и обратка. Следующий этап — подключаются ветки трубопроводов. Для регулировки отопления помимо регулятора понадобится циркуляционный насос, смеситель трехкодовый и вентили, позволяющие контролировать напор воды, поступающей по трубам.

Дополнительные рекомендации по подключению системы представлены в видео:

Укладка теплоизоляции

Лучшим выбором подложки под теплый пол будет натуральный материал, экологичный, но полипропилен тоже используется (выдерживает очень высокие температуры, подходит под нестабильную систему).

Также используются:

• Пенополистирол (лучший вариант, материал легкий, упругий и плотный, цена невысокая);
• Металлизированная лавсановая пленка, подходит под щелочную стяжку, отлично задерживает и проводит тепло.

Зачем нужна теплоизоляция?

• Сохраняет тепло, снижает процент его потери.
• Равномерно проводит тепло по помещению.
• Экономичное изделие, уменьшающее количество потребленной энергии для обогрева.
• Снижает риск попадания пыли и грязи на основную поверхность и на этаж ниже или в подвал.

Что нужно учесть при выборе продукции:

• Прочность,
• Сопротивляемость сжатию,
• Повышенную эластичность,
• Отсутствие деформации от механического воздействия,
• Устойчивость к различным агрессивным средам, будь то повышенная влажность или температура,
• Повышенную плотность,
• Непроницаемость для влаги.

В зависимости от типа стяжки и системы обогрева, подбирается соответствующий объем и материал для теплоизоляции.

Вид готовой работы

Схема теплого водяного пола

схемы водяного теплого полаТем не менее, наиболее стандартной считается схема из следующих слоев:

Основная плита перекрытия
В случае, если выполняется устройство теплого пола по грунту, на месте плиты перекрытия будет 5 – 7 сантиметровый слой песка, затем до 10 см слоя щебня, далее укладывается слой пленки из полиэтилена, а закрывается все черновой стяжкой, толщина которой варьируется в пределах 5 – 10 см.

Слой гидроизоляции
В основе такой гидроизоляции должен лежать битум, в который добавляются добавки из полимера, армированные полиэстером или стеклохолстом. Можно также добавить обмазочный слой, который может быть представлен битумно-резиновой, цементно-полимерной или битумно-полимерной мастикой.

Слой теплоизоляции
Он может быть из пенополистирола или ЭППС

Следует обратить внимание также на то, что толщина теплоизоляционного слоя зависит от технических характеристик самого помещении.

Слой алюминиевой рулонной изоляции
Для такого слоя рекомендуется использовать материалы, в которых содержится лавсан, так как он не позволит бетонному слою соприкасаться с алюминием. В некоторых случаях данный шаг можно пропускать и просто укладывать трубы на пенополистирол или ЭППС.

Трубная разводка теплого водяного пола

Бетонная стяжка
В данный слой добавляется пластификатор, а также армированная сетка, размеры которой около 10 х 10 см и диаметром проволоки от 3 до 4 мм

Оптимальная толщина бетонного слоя не должна превышать 10 см. Тем не менее, существует ошибочное мнение, что при добавлении пластификатора в стяжку, высота теплого водяного пола может быть до 3 см. Специалисты определяют оптимальный слой стяжки даже при добавлении пластификатора не менее 5 см.
Кроме того, не стоит перебарщивать с количеством пластификатора, необходимо добавлять такое количество смеси, которое указано на упаковке или в инструкции. Это вызвано тем, что чрезмерное содержание пластификатора вызывает появление трещин.
Что касается армирующей сетки, то она должна располагаться сверху трубного слоя при устройстве теплых полов, это позволит оптимально распределить давление на трубы. В случае, если сетка находится снизу, значительно облегчается процесс монтажа труб, хотя конструктивной роли она играть не будет, так как это не избавит от необходимости устанавливать верхний армирующий слой в любом случае.

Чистовое или декоративное покрытие
В качестве материала для такого слоя рекомендуют выбирать тот, который отличается способностью применяться при напольной системе отопления.

Советы по монтажным работам

После установки напольных схем и до монтирования стяжки проводится проверка конструкции на правильную работу и всевозможные утечки. При этом проверка выполняется разными методами.

Система тестируется при помощи специального оборудования и в нее нагнетается воздушная смесь. В процессе давление поднимается до 4 бар. Подобный метод помогает определить даже малейшую негерметичность.

Система устройства

Также проверка выполняется с помощью заполнения системы жидкостью под определенным давлением. При этом за полчаса его значение не должно понизиться более, чем на 0,6 МПа.  Через пару часов оно не должно понизиться более, чем на 0,02 Мпа при постоянной температуре внутренней жидкости.

При подсоединении системы к оборудованию котла используются разнообразные коллекторы. Система запускает насосное оборудование и автоматические механизмы для контролирования разных параметров.

Применение циркуляционного насоса

Монтажные схемы водяных теплых полов в частном доме разрабатываются в соответствии с расчетным потреблением энергии и его потерями  через ограждающие конструкции. Стоит учитывать, что суммарная нагрузка зависит от способов утепления, материала стен и толщины, а также от перекрытий и от количества дверных и оконных проемов. Рекомендуется установка циркуляционных насосов в каждом контуре для балансировки напольного отопления. Также при оформлении дверных и оконных проемов необходимо учитывать высоту конструкции напольного покрытия.

Комфорт и уют конструкции

Выбор подходящей системы монтажа помогают создать уют и комфорт теплых полов. Достоинство данного оборудования в возможности держать установку  на малой мощности в течение всего года. При этом можно отключить большую часть контуров. Запуск производится при наступлении холодов.

Данная система обеспечивает бесконечные возможности современных технологий для создания комфортных условий и домашней атмосферы.

Теплые кабельные полы: особенности и установка

Если нужен тёплый пол под плитку в квартире, или же нет возможности установить водяной, то выходом станет электрический пол на основе кабеля. Его обустройство обойдется гораздо дешевле, а эффективность будет ничуть не хуже. К положительным чертам такого типа относят:

• Доступность. Купить кабель или маты может позволить себе любой человек;
• Простой монтаж. Проложить такой пол в состоянии даже человек без опыта.
• Равномерный прогрев. В отличие от остывающей воды, нагретый кабель имеет одинаковую температуру по всей своей протяженности, что исключает наличие прохладных участков пола.
• Точная регулировка температуры. С помощью термостата можно точно задать нужные градусы.
• Скорость прогрева. Такой пол прогревается гораздо быстрее – уже через 20 минут он достигнет максимальной температуры.

Единственным существенным недостатком является большое потребление электроэнергии, а также необходимость выводить отдельно проводку.

Рулонный теплый электрический пол

Отвечая на вопрос, как сделать полы с подогревом в квартире на основе кабеля, следует выделить три этапа:

1. Подготовка. Теплоизоляция, фиксирующая сетка. Выравнивать поверхность не обязательно.
2. Монтаж. Установка кабеля или прокладывание мата.
3. Финишные работы. Заливка стяжкой.

Как уже было сказано выше, теплоизоляция необходима для повышения эффективности системы. Можно обойтись и без неё, если ниже нет соседей и потери тепла не смущают хозяев. Тем не менее, это настоятельно рекомендуется делать.

Поверх теплоизоляции прокладывается фиксирующая сетка. Именно на неё будет крепиться кабель

При этом важно, чтобы последний был цельным: не имел разрывов, спаек, повреждении изоляции

В качестве альтернативы можно использовать электрические маты. По виду они представляют собой продольные дорожки фиксирующей сетки с уже проложенным кабелем. Эффективность ничем не отличается.

Далее, пол соединяется с управляющими контролирующими устройствами. Современные термостаты могу не только следить за температурой, но и включать и выключать полы в заданное время. Поверх проложенных слоев заливается цементно-песчаный раствор.
