Теплый пол под плитку

Водяной пол под плитку

Водяное отопление, пожалуй, самое распространённое. Обычно такой подход заключается в том, что вместо радиаторов подключают систему труб, располагаемую в стяжке.

Плюсы водяного отопления:

1. Это очень дешёвая система, если не вдаваться в действительную стоимость систем, продаваемых на рынке. Фактически это просто труба определённой длины, вмонтированная в пол.
2. Дешёвый теплоноситель. В качестве теплоносителя используется вода.
3. Дешёвое тепло. Тепло получается либо от центральной системы отопления, и тогда тепло «дармовое», либо от газового котла, который у вас установлен.
4. Более экономичное по сравнению с радиаторным. По всей видимости, это связано с тем, что радиаторы устанавливаются у наружной стены, что влечёт потери тепла на обогрев улицы.
5. Надёжность подачи тепла. У нас довольно часто передают в новостях, что зимой при отрицательных температурах решили ремонтировать систему отопления, и трубы лопнули. Однако, если у вас установлено АГВ (автономное газовое отопление), то вы не зависите от работы ЖКХ, а подачу газа прерывают сравнительно редко.

Минусы водяного отопления:

1. Не разрешено устанавливать в квартирах с центральной системой отопления. Есть такое мнение, якобы у данных труб слишком большая сила трения, но на самом деле это спорный вопрос. Если говорить о количестве забранного тепла, то, как говорилось выше, данная система более экономична.
2. Возможность прорыва трубы. По этой причине монтируется неразрывная труба, следовательно, ограничена возможная площадь отапливаемой площади.
3. Требует определённой толщины настила сверху. Это связано с тем, что трубы располагаются не сплошняком, и надо как-то выровнять температуру в настиле сверху.
4. При быстрой отдаче тепла и слабом токе воды возможен неравномерный прогрев.
5. Трудность ремонта (замены).
6. В качестве дополнительной системы отопления к централизованному такой способ подойдёт, только если вы установите у себя АГВ, что маловероятно.

Покрытие водяного пола

Принцип работы

1. Принцип работы водяного отопления основан на том, что горячая вода, протекая по трубам, отдаёт своё тепло.
2. При этом, возможна естественная и принудительная циркуляция. Естественная циркуляция происходит за счёт разного нагрева воды и силы гравитации. Если естественная циркуляция воды невозможна, то необходим насос.
3. Монтируются трубы либо улиткой, либо змейкой. В любом случае, между трубами есть какое-то расстояние, следовательно, трубы сами по себе не дают равномерного нагрева. При этом, чем меньше промежуток между трубами, тем длиннее вся трубная система, тем сложнее теплоносителю через неё продвигаться, да и дороже будет стоить.
4. Чтобы сделать нагрев более равномерным, необходимо поверх труб положить какой-то материал, в котором за счёт теплопроводности температура выровнялась бы более равномерно. Обычно, для этого служит слой раствора.

Схема подключения водяного пола

Монтаж

Технология монтажа водяных труб отопления прошла определённый этап развития:

1. Сегодня, для упрощения монтажа, выпускаются маты с пупырышками наподобие тех, что есть в конструкторе «ЛЕГО». Это очень удобно, устанавливаешь такой мат, а в нём прокладываешь трубу так, как требуется. Труба при этом устанавливается легко и достаточно прочно. У мата под трубы есть и ещё одно назначение – он изолирует потолок нижерасположенного помещения. В этом случае водяное отопление будет работать эффективней. Возможно, некоторый недостаток есть в том, из какого материала изготавливаются подобные маты, полистирол. С точки зрения микроклимата (экологии), необходимо изучить данный материал.
2. Сверху заливают раствор. После того, как раствор достаточно хорошо схватится, кладут плитку.
3. Трубы подключаются либо к центральной системе отопления, вместо батарей, либо к АГВ. Подключать стоит через вентили, это позволит регулировать температуру. Трубы обычно используют металлопластиковые или гофрированные из нержавеющей стали. Последние работают более эффективно, и монтировать их легче.

Пошаговая инструкция монтажа теплого пола с водяным подогревом

Монтаж тёплого пола с водяным подогревом сложнее, чем электрического пола

Особое внимание нужно уделить установке водопроводных труб, чтобы они не лопнули от перенапряжения и высокой температуры. Этот вид проигрывает электрическому, поскольку у него отсутствует возможность регулировать температуру

Вместе с тем он обеспечивает ровный прогрев всего помещения.

Подготовка

Поверхность должна быть идеально ровной, чтобы проблем с монтажом не возникло. Это необходимо для хорошего прохода воды. Старое напольное покрытие и стяжку нужно удалить, то же самое касается системы гидроизоляции.

Подготовительные работы затрагивают следующие этапы:

1. Установка новой стяжки высотой 3-7 мм.
2. Система гидроизоляции. Подойдёт полиэтиленовая плёнка. Покройте пол демпферной лентой, сверху уложить утеплитель, чтобы предотвратить утечку тепла через нижнюю часть. Если водяной пол используется в качестве дополнительной системы отопления, будет достаточно пенофола.
3. В домах, расположенных на первом этаже или над неотапливаемыми помещениями лучше использовать керамзит.
4. Сверху укладывается армирующая сетка для закрепления стяжки.

Подключение

Подключение водонагревательных труб может происходить следующим образом:

• Улитка. Трубы укладываются по периметру помещения, сужаясь к центру и образуя так называемую улитку. Каждый ряд прокладывается теплоносителем. Способ подходит для смещения центра системы в центр комнаты в помещениях большой площади.
• Змейка. Труба устанавливается волнами: идёт вдоль наружной стены и в следующем ряду возвращается назад. Подходит для ванных небольшого размера.
• Меандр. Комбинированная схема, которая подходит для ванных стандартного размера. Петли змейки размещаются параллельно, что обеспечивает движение тёплого и охлаждённого теплоносителя по трубам.

Монтаж теплого водяного пола

Следующий этап – укладка трубопровода. Трубопровод крепится по обозначенной линии, на расстоянии около 1 метра. Если используется проволочный метод крепления, лучше оставлять достаточный зазор между рядами, в противном случае трубопровод может деформироваться уже через несколько лет. Починить его своими усилиями будет непросто.

Водонагревательные трубы устанавливаются одним из следующих способов:

• Стягивающий хомут из полиамида. Трубы быстро крепятся прямо к монтажной сетке.
• Фиксирующий трак подразумевает U-образную планку из ПВХ, ложится под трубы диаметром от 16 до 22 мм.
• Распределительная пластина из алюминия. Не подходит для плитки, используется только при укладке пола из дерева.
• Крепёжная стальная проволока.
• Маты из полистирола.
• Степлер и фиксаторы. Способ быстрой фиксации к системе теплоизоляции.

Стяжка

Для стяжки водяного пола используют:

• Смесь, хорошо проводящую тепло. Состав может быть самым разным.
• Классический бетон с добавлением пластификатора.

Высота стяжки – 3-7 мм. Закладывать стяжку нужно после полной укладки водопроводных труб под заданным давлением. В среднем бетонная стяжка сохнет от 25 до 30 дней.

Неисправности

При установке теплых электрических полов особенно важное значение имеет строгое соблюдение схем монтажа, разработанных производителями, что является условием бесперебойного функционирования этих отопительных систем и безопасности их потребителей

Если все необходимые нормы при этом были соблюдены, но, тем не менее, должный уровень обогрева не обеспечивается или он вовсе отсутствует, необходимо заняться поиском причины такой неисправности, при которой может быть отсутствие электропитания, повреждение или некорректное функционирование блока управления, обрыв или повреждение греющего кабеля.

Найти такой обрыв и понять, почему система плохо греет или вообще отказывается служить без соответствующего инструмента, практически невозможно, поэтому такую диагностику нужно проводить с помощью мультиметра или индикаторной отвертки.

После того, как она была собрана по вышеописанному способу укладки, «холодные» концы силовых элементов подсоединяются к коллектору, а затем через распределительный щит система замыкается на терморегулятор. Последний подсоединяется к датчику температуры. Щит управления должен быть оборудован аварийными переключателями.

Если произошел отказ системы, то его причиной является разрыв на каком-то ее участке по причине нарушения целостности кабеля, перегорание какого-либо провода или иное механическое повреждение.

Если напряжение не поступает от распределительного щитка, то причиной неисправности является разрыв где-то в стене, который определяется с помощью аудио-детектора, действующего подобно металлоискателю и подающему звуковой сигнал от кабеля, находящегося в стене под напряжением. Когда разрыв удается обнаружить, помещение обесточивается, удаляется слой штукатурки, поврежденные провода отсоединяются и система тестируется на функциональность.

Если пол после этого также не нагревается, следует продолжить прозвон других участков цепи. Вполне вероятным может оказаться тривиальное окисление точек в местах соединения кабелей. Эта неисправность устраняется путем зачистки металлизированных участков кабельных жил.

Если прозвон цепи выявляет повреждение непосредственно в полу под плиткой, то приходится удалять слой этого покрытия вместе с защитным слоем стяжки и переходить непосредственно к ремонту после обесточивания системы. При этом точное место обрыва определяется визуально, потому что в этом месте будет наблюдаться прогиб кабеля.

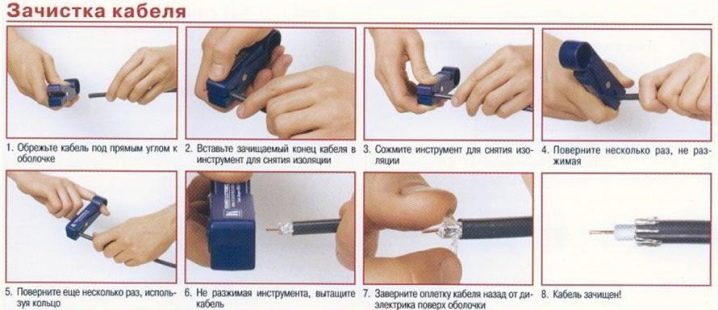

Концы оборванных кабельных жил зачищаются, соединяются гильзами и сжимаются пресс-клещами, а стык изолируется термоусадочной муфтой, герметизирующей соединение после обработки феном. По окончании манипуляций с муфтой ремонтируемое место заливается бетоном. Заливку новой стяжки производят по окончанию проверки системы на предмет работоспособности.

Основным критерием нормальной работы этого блока является одинаковое значение показателей напряжения на выходах силового кабеля и наличие питания при работающем терморегуляторе. Поэтому следует измерить сопротивление самого термостата и сверить его значение с указанным в техническом паспорте изделия.

Чтобы избежать всех этих неприятностей, следует при монтаже системы теплого электрического пола тщательно подбирать тип силового кабеля и его мощность при условии правильной организации теплоизоляции. Длина нагревательного элемента должна соответствовать размерам отапливаемого помещения, чтобы избежать подрезания греющего кабеля, так как это негативно влияет на его прочность.

Запрещается прокладывать силовой кабель в местах расположения массивных бытовых электроприборов, тяжелых музыкальных инструментов и предметов мебели во избежание его перегрева. Кабель можно укладывать только на очищенную от посторонних фрагментов поверхность. На него нельзя наступать в процессе монтажа.

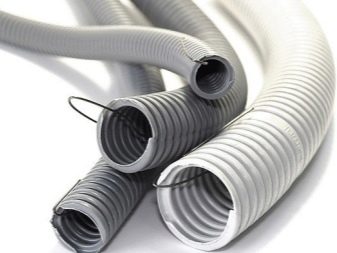

Для размещения датчика обязательно должна использоваться гофротрубка. Около нагревающего кабеля не должно быть пустот во избежание его перегрева. После установки системы следует обязательно проверить качество всех соединений путем измерения сопротивления. Подключать отопительную систему можно только после полного высыхания стяжки.

Преимущества

Электрический теплый пол под плитку может быть установлен под любое напольное покрытие. Никаких ограничений здесь нет. Подобные технологии могут использоваться в качестве основного отопления, вместо привычных всем радиаторов отопления. Преимущество заключается в том, что технология укладки электрического теплого пола под плитку производится ниже уровня напольного покрытия, поэтому после окончания установки его видно не будет. Это позволит сохранить первоначальный стиль помещения и скрыть от глаз трубы и радиаторы.

Если эксплуатировать систему правильно, то прослужит она не одно десятилетие. При этом ремонтные работы проводить крайне легко и в случае необходимости это займет не более часа. По сравнению с радиаторным отоплением теплый пол под плиткой будет разогреваться равномерно. Это позволит исключить возможность перегрева поверхности некоторых участков. Невысокая температура поверхности является неоспоримым преимуществом, если речь идет об уровне безопасности. Выставить необходимый температурный режим и задать график включений можно при помощи терморегулятора.

Напольное покрытие будет теплым, что даст возможность ходить по его поверхности босиком. Дополнительного оборудования, такого как электрического или газового, не понадобится, как при работе других систем отопления. Возможна установка в жилых и нежилых помещениях. Для его установки нет необходимости в дорогостоящих инструментах и опыте работы с подобным материалом.

Электрический теплый пол – принцип работы и секреты монтажа

Существуют четыре основные разновидности электрического теплого пола:

• греющий саморегулирующийся кабель;
• нагревательные маты;
• инфракрасные пленки;
• карбоновые стержни.

Кабельный теплый пол под плитку, также требует наличие цементной стяжки.

Для того чтобы разобраться, какой теплый пол выбрать под плитку, необходимо подробно рассмотреть устройство и способ монтажа каждого из них.

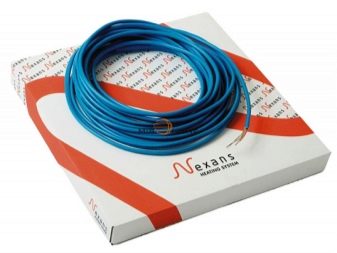

Кабельный теплый пол

Монтаж электрического теплого пола из кабеля достаточно прост. По поверхности пола в помещении прокладывается сначала слой фольгированной теплоизоляции. Затем к полу прибиваются на дюбель-гвозди специальные монтажные пластины, с помощью которых уже фиксируется на нужном расстоянии сам нагревательный кабель.

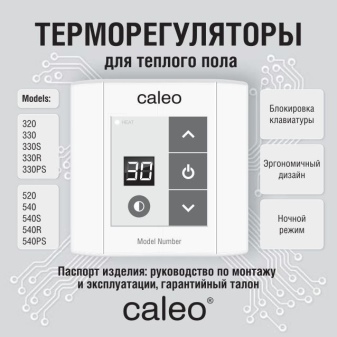

На стене закрепляется терморегулятор с датчиком температуры, который подводится к теплому полу в специальной гофрированной трубке. Это позволяет впоследствии легко контролировать температуру в помещении.

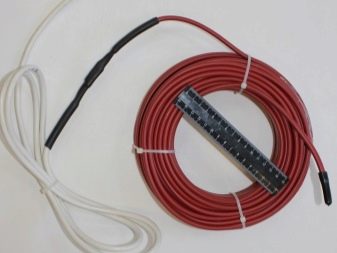

Нагревающийся кабель теплого пола бывает двух типов: одножильный или двухжильный. Главное отличие между ними заключается в том, что кабель с одной жилой необходимо подключать к источнику электричества с обоих концов, а двухжильный кабель подсоединяется только с одной стороны (что значительно упрощает процесс монтажа).

После того как кабель закреплен, производится устройство цементной стяжки толщиной около 3см. Это оптимальная толщина для того, чтобы обеспечить эффективность КПД теплоотдачи нагревательного кабеля. И только затем уже непосредственно начинаются работы по приклеиванию напольной плитки.

Преимущества теплого пола из кабеля:

• возможность применения в помещениях с любой планировкой;
• быстрый и равномерный обогрев;
• экономия электричества;
• прекрасно подходит под плитку.

В качестве недостатка можно отметить необходимость прятать кабель в слой цементной стяжки, что может привести к значительному повышению уровня пола.

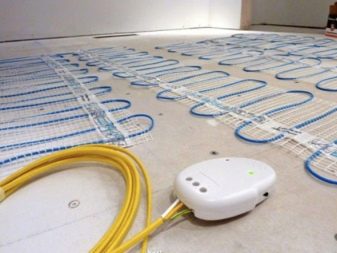

Нагревательные маты

Отличие нагревательных матов от кабельных полов заключается в том, что в них используется более тонкий кабель, который уже закреплен на прочной армирующей сетке. Главным преимуществом данного типа теплых полов является то, что благодаря наличию клеящего слоя на сетке монтаж греющих матов осуществить достаточно просто.

Важно, чтобы перед укладкой нагревательных матов, кабеля, карбоновых стержней поверхность пола предварительно была выровнена под уровень. Это обеспечит в будущем равномерный прогрев напольного покрытия

Укладка плитки на теплый пол из электрических матов.

По уровню нагрева и энергоэффективности нагревательные маты нисколько не уступают теплым полам из кабеля. Слой плиточного клея не должен быть слишком толстым (достаточно 3-5мм).

Инфракрасные пленочные полы

Инфракрасные пленки – это самый тонкий вид электрических теплых полов. Они укладываются непосредственно под напольное покрытие. Главные преимущества пленочных полов:

• очень быстрый и простой монтаж;
• экономичный расход энергии;
• эффективная теплоотдача.

Но данный вид теплых электрических полов нельзя укладывать под кафельную плитку и использовать во влажных помещениях.

Теплый пол из карбоновых стержней

Один из самых современных видов теплых полов представляет собой систему из графитово-серебряных стержней, которые соединены между собой изолированным медным кабелем и закреплены на специальных матах. Внутри стержни заполнены карбоново-полимерным материалом. Они монтируются в цементно-песчаную стяжку и могут применяться в различных типах помещений.

Что такое электрический теплый пол?

Электрический теплый пол — это система электрического обогрева, состоящая из нагревательного элемента (нагревательного кабеля, нагревательного мата или нагревательной пленки), устанавливаемого в кострукцию пола, и устройства управления (терморегулятора с датчиком температуры), которое поддерживает необходимый комфортный температурный режим и экономит электроэнергию. Для различных помещений используется различная мощность теплого пола. Рекомендуемую мощность для различных типов помещения можно посмотреть здесь. По типу установки электрические теплые полы делятся на несколько видов:

1. Электрический теплый пол под стяжку

Это нагревательный кабель (нагревательная секция) толщиной от 6 до 8 мм, устанавливаемый в слой бетонной стяжки толщиной от 3 до 6 сантиметров. Нагревательный кабель крепится на специальную крепежную монтажную ленту либо на элементы армирования стяжки с определенным шагом укладки. В зависимости от шага укладки можно задавать желаемую мощность на квадратный метр (от 100 до 200 Вт/м2). Применение нагревательных секций — это оптимальный способ при укладке теплого пола в новых помещениях, при обустройстве стяжки. Также использование нагревательных кабелей оправдано в помещениях со сложной конфигурацией теплого пола и при необходимости заложить нестандартную (большую) мощность на квадратный метр, например при организации основного отопления на лоджии, в зимнем саду и т.д. Нагревательные секции — это готовое изделие, состоящее из отрезка нагревательного кабеля определенной длины и мощности и подсоединенного к нему через специальную герметичную муфту монтажного («холодного» или силового) кабеля для подключения к терморегулятору. У нас вы можете приобрести нагревательные кабели под стяжку AURA, DEVI или AEG.

2. Электрический теплый пол под плитку

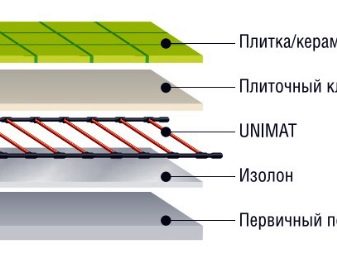

Под электрическим теплым полом под плитку, как правило, понимаются нагревательные маты. Нагревательный мат — это тонкий нагревательный кабель, закрепленный с определенным шагом на специальной сетке, толщина мата составляет 3-4 мм. Нижняя сторона сетки покрыта клеевым составом для надежного крепления к основе пола. Нагревательные маты укладываются на уже готовую стяжку, непосредственно под финишное напольное покрытие, в слой плиточного клея. В качестве напольного покрытия рекомендуется использовать покрытие с хорошей теплопроводностью — керамическую плитку, керамогранит или натуральный камень. Благодаря минимальной толщине нагревательные маты очень удобны при укладке теплого пола в ремонтируемых помещениях, без обустройства бетонной стяжки. Нагревательные маты изготавливаются фиксированной мощности (130-150 Вт/м2) на определенную площадь обогрева (от 0,5м2 до 12 м2). Ширина нагревательного мата составляет 50см, длина в зависимости от обогреваемой площади. Мы предлагаем нагревательные маты AURA, теплые полы DEVI под плитку и маты AEG. (подробнее о нагревательных матах смотри статью: Тонкий теплый пол под плитку — нагревательные маты)

3. Электрический теплый пол под ламинат

При укладке теплого пола под ламинат одним из наиболее простых способов будет применение нагревательной пленки. Пленочные теплые полы — это сверхтонкая (толщина менее миллиметра) инфракрасная нагревательная пленка, которая укладывается непоредственно под ламинат или паркетную доску. Пленочный теплый пол под ламинат устанавливается очень быстро: нагревательная пленка в рулонах легко режется и укладывается непосредственно под финальное напольное покрытие. Разница по времени при укладке ламината без системы обогрева и укладке ламината с пленочным теплым полом составляет 10-15%. Недостатки — ограничена геометрия, нет заземления. У нас вы можете купить пленочный теплый пол XiCa RexVa или готовые комплекты пленочного теплого пола под ламинат.

Виды

Водяной

Как уже говорилось, существует 2 основных вида теплого пола – водяной и электрический.

Теплоносителем в первом варианте является вода, циркулирующая по трубам. Подводиться она может от централизованной системы или отдельного стояка. В подобных схемах обязательно присутствуют насосы, которые и обеспечивают движение жидкости. В помещениях небольшой площади можно обойтись и без установки насоса, а циркуляция жидкости достигается под воздействием законов гравитации.

Как уже говорилась, эта система не подходит для использования в домах с централизованным отоплением, поскольку в расположенных выше по стояку квартирах будет холодно. Кроме того, существует риск разрыва труб и затопления помещений снизу.

Кроме того, толщина пола значительно увеличивается, ведь к ней прибавляется диаметр труб, толщина стяжки.

Кабельный

Основа такого пола – электропровода из специальных сплавов, которые преобразуют электрическую энергию в тепловую. Это становится возможным благодаря большому сопротивлению токопроводящей жилы, в результате чего и происходит нагрев.

Греющий кабель укладывается на пол, шаг при этом рассчитывается для каждого конкретного помещения и подключается к электросети. При выборе модели стоит отказаться от покупки самых дешевых систем, поскольку у них выработка электромагнитного излучения превышает норму.

Одножильные подходят для укладки под плитку, при этом монтаже оба конца провода подводятся к одной точке, после чего подключаются к электросети. Максимальная мощность на погонный метр – до 20 Вт.

Отличительной чертой двужильного кабеля является наличие в нем 2 токопроводящих жил, которые соединены на одном из концов. Благодаря этому при монтаже не нужно сводить кабель в одной точке, что существенно упрощает укладку.

Сегодня в продаже можно найти усовершенствованную модель кабельного пола на основе саморегулирующегося кабеля. Главное техническое его отличие от одно- и двужильных аналогов – отсутствие металлических токопроводящих жил. Их функцию выполняет полупроводник. Уровень нагрева и мощность кабеля автоматически регулируются в зависимости от температуры в помещении. Иначе говоря, кабель начнет нагреваться меньше, если в помещении достаточно тепло.

Кабельные полы отличаются преимуществом, которое не имеют прочие системы – возможность укладки материала с нужным шагом. Например, в местах повышенного холода, как правило, у внешних стен, витки кабеля можно сделать плотнее, в то время как на полу под мебелью или возле отопительных приборов – реже.

Греющие маты

Греющие маты представляют собой разновидность кабельного теплого пола, поскольку в их основе – одножильный или двужильный провода. Однако если кабельный теплый пол – это нагревательный мат, который укладывается в произвольном (а точнее, нужном владельцу) порядке, то греющие маты – этот тот же провод, но закрепленный с заданным шагом на сетку из пластика.

Стандартный мат имеет ширину 50 см, ширину шага кабеля – 9 см, длина может варьироваться.

Для обустройства пола под плитку, лучше, конечно, выбрать греющий кабель. Используемые здесь провода имеют малый диаметр, поэтому устройство стяжки пола не обязательно. Мат можно разместить сразу под плиточный клей, толщина которого достигает 8-10 мм.

Инфракрасный пленочный

Материал представляет собой тонкую, около 4-5 мм толщиной, пленку, оснащенную углеродными полосами. Они-то и выступают нагревательным элементом. Несмотря на свою небольшую толщину, инфракрасная пленка – это настоящий многослойный «пирог», состоящий из следующих частей:

1. подложка, выполненная из материалов, не пропускающих ток;
2. нагревательный слой, представленный углеродными полосами;
3. токопроводящие жилы на основе меди или серебра, по которым осуществляется подведение тока к углеродным элементам;
4. защитный слой.

Максимальная температура нагрева составляет 50С. Особенностью инфракрасной системы является то, что она нагревает не воздух, а отдает тепло предметам и людям в помещении. Благодаря этому нагрев получается равномерным, а воздух не пересушивается.

Помимо пленки с нагревательным элементом, существует также версия со сплошным нагревательным слоем.

Укладка материала может вестись как в стяжку (подходит не для всех типов инфракрасной пленки), так и непосредственно на пол, под плиточный клей.

Стержневой

Данная модель объединяет в себе особенности кабельного и пленочного пола. Нагревающим элементом является углеродный стержень, а выделяемая энергия – не что иное, как инфракрасное излучение. Стержни вмонтированы в полимерную пленку.

Рабочая температура системы в среднем колеблется в пределах 50-60С.

Заключение

Работающий от электричества теплый пол под плитку – идеальное решение для ванных комнат, туалетов и кухонь. Подобным помещениям требуется порядка 120–180 Вт/м2 тепловой мощности для достижения в них комфортных для человека температур воздуха. Здесь такой обогреватель можно использовать как основной источник тепла. Площадь нагреваемого покрытия под ногами получается небольшой, а энергопотребление в итоге выходит не столь серьезным.

В остальных комнатах термополы рекомендуется применять только в качестве дополнительной системы обогрева. Даже с установкой термостатов потребление электроэнергии в этом случае будет выходить немалым. А если закрыть нагревающей пленкой или кабелем весь пол, то счета за электричество получатся просто огромными.
