Все секреты монтажа теплого водяного пола под ламинат со стяжкой и без нее. советы мастеров

Полистирольная система теплых полов

Начнем с того, что особой подготовки для устройства полистирольной системы теплого пола не требуется. Монтировать пластины можно на уже готовое бетонное основание, на дощатое, деревянное покрытие. Благодаря легкости самой конструкции, полистирольную систему можно установить в каркасных и в щитовых домах. Конструкция в данном случае выглядит следующим образом:

полистирольные плиты состоят из специальных теплораспределительных элементов – ламелей, изготовленных из алюминия и оцинкованной стали. Непосредственно в пазах осуществляется монтаж труб основного отопительного контура. Основа всей конструкции заключается в создании необходимой жесткости, которая достигается за счет использования финишного покрытия, сделанного из листов ГВЛ. Листы финишного слоя укладываются в шахматном порядке.

Плиты, используемые в работе, могут быть двух видов, обычные, пенопластовые и экструдированные. Толщина плит, необходимых для теплого пола, составляет всего 10-40 мм. В толщу плит монтируются трубы отопительного контура, которые сверху покрываются полистирольными матами. Благодаря специальным пазам и бобышкам плиты и листы надежно фиксируются друг с другом. Полистирольные маты имеют с боков монтажные крепления, благодаря которым осуществляется крепеж отдельных элементов в единое, цельное поле.

Не следует забывать о металлических пластинах (алюминий или оцинкованное железо). Для данной системы такие пластины являются главным элементом теплообмена, передавая тепло от отопительного контура поверхности пола. С помощью пластин тепло распространяется равномерно по всей площади пола.

Правила укладки ламината

Какой бы СТП вы ни отдали предпочтение, укладка финишного слоя из ламината производится по одинаковой технологии. Существует несколько способов укладки, которые зависят от выбранного вида ламината.

Для самостоятельного монтажа лучше всего подходит замковая система “CLICK”, в основе которой лежит простое защелкивание.

Схема соединения двух деталей. Рассчитать количество материала и определиться со схемой укладки элементов следует до начала работ. Также нужно приготовить циркулярку для подгонки деталей

Вариант с пленочным полом считается наиболее простым в монтаже и популярным среди городских жителей, поэтому представляем его в качестве образца укладки ламината. С целью акклиматизации перед укладкой необходимо выдержать материал в помещении, где будет произведен монтаж.

Если в комнате встречаются трубы, то деформационные зазоры вокруг них необходимо замаскировать декоративным элементами. Обычно для этого используют пластиковую фурнитуру, подходящую по цвету.

Самое грубое нарушение технологии укладки панелей – их жесткое закрепление. В процессе малейшего разбухания или рассыхания прочно зафиксированные элементы деформируются, а замки выходят из строя.

С устройством теплых полов по деревянному основанию ознакомит следующая статья, всесторонне рассматривающая вопросы выбора системы, проектирования и реализации проекта.

Распространенные ошибки

Большинство домашних мастеров считает, что проведение предварительных измерений конструкции необязательно. На самом деле это заблуждение

Крайне важно заранее провести все расчеты и внести их в план укладки. Это касается количества материалов, размера плит, общего веса, который выдержит перекрытие, и так далее

Еще одной распространенной ошибкой является включение системы сразу после завершения установки. Делать это не следует, поскольку жидкие материалы, если таковые использовались, должны хорошо схватиться. Нужно подождать несколько дней, а затем включать нагрев. Температурные датчики считаются расходным материалом, поэтому их следует устанавливать так, чтобы можно было легко добраться и заменить.

Вне зависимости от того используется бетонная стяжка или нет, все обогревающие гидросистемы после монтажа опрессовываются, после чего выполняется пробный запуск

Как выбрать материалы

В первую очередь необходимо правильно подобрать теплоизоляционный материал, элементы трубопровода и металлические пластины.

Чаще всего в качестве теплоизоляционного материала используют минеральную вату, в частности базальтовую. Она хорошо пропускает водяной пар, благодаря чему под покрытием не будет скапливаться влага, что особенно хорошо для древесины. Но если минеральная вата промокнет, то потеряет до 60% теплоизоляционных качеств, поэтому потребуется еще и гидроизоляция.

Для теплоизоляции пола желательно использовать плиты высокой плотности, так как они не дают усадки

Согласно мнению специалистов, для утепления напольного покрытия на первом этаже рекомендуется использовать базальтовую вату плотностью не более 80 кг/м 3. Толщина при этом должна быть примерно 15 см для теплых регионов и 20 см для холодных. Для изоляции межэтажных перекрытий подойдет материал толщиной до 10 см.

Немного реже используют полимерные теплоизоляционные материалы, например, пенопласт и полистирол. Они практически не пропускают влагу и пар, поэтому в случае с деревянной основой не подходят. Для первого этажа необходимы плиты толщиной около 10 см, для межэтажных перекрытий – 2–3 см.

Полистирольные плиты могут быть специализированными или гладкими, все зависит от способа обустройства полов

Что касается труб, то для теплых полов без стяжки диаметром 1,6 и 2 см они могут быть медными, металлопластиковыми и изготовленными из сшитого полиэтилена с антидиффузионным слоем, который не пропускает воздух.

Изделия из сшитого полиэтилена и металлопластика практически не отличаются по качеству и стоимости, поэтому для теплых полов можно купить любой из этих видов. Медные стоят гораздо дороже и их долго и сложно устанавливать. Но они очень хорошо проводят тепло, поэтому их часто используют для прокладки теплых полов.

По эффективности лидируют медные трубы, но этот материал в разы дороже сшитого полиэтилена и металлопластика вместе взятых

Современный рынок предлагает стальные и алюминиевые распределяющие пластинки. Теплопроводность алюминия значительно выше, чем стали, поэтому предпочтительно использовать именно такие элементы. При этом пластинки из алюминия дороже стальных в 4 раза. Но такая разница в цене относится только к изделиям одинаковой толщины. Лучше покупать пластинки с толстыми стенками, они способны накопить, а затем передать большое количество энергии.

Также для установки потребуются гофры, стоит остановить свой выбор на изделиях из нержавеющей стали. Они отличаются длительным сроком эксплуатации, устанавливаются без сварки и пайки, хорошо передают энергию и обладают небольшой массой.

Варианты установки водяного контура

Перед тем, как укладывать теплый пол без насоса, нужно составить план размещения труб в помещении. Обычно каждая комната подключается к отдельной схеме, трубу при этом лучше использовать сплошную, без стыковок. Схема делается обычно в форме спирали, змейки или двойной змейки.

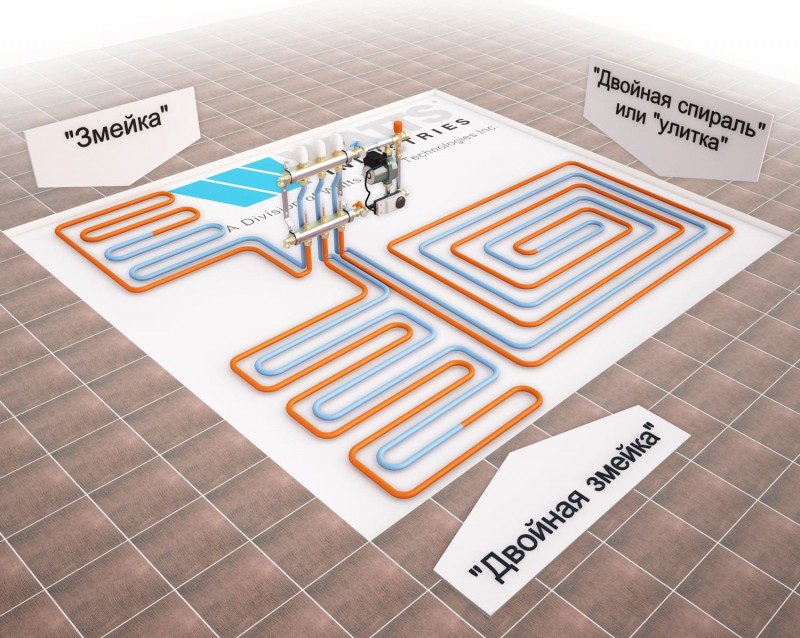

Схема укладки теплого водяного пола

Схема змейка – самый простой в установке и бюджетный по затратам материала, но из-за остывания теплоносителя могут возникнуть перепады температуры в различных углах помещения.

Поэтому такой вариант укладки контура в частном доме применяется в маленьких комнатах, где теплоноситель не успевает сильно остудиться. После выполнения плана необходимо выявить расстояние укладки с учетом требований проекта. Для различного типа основания расстояние может быть разным.

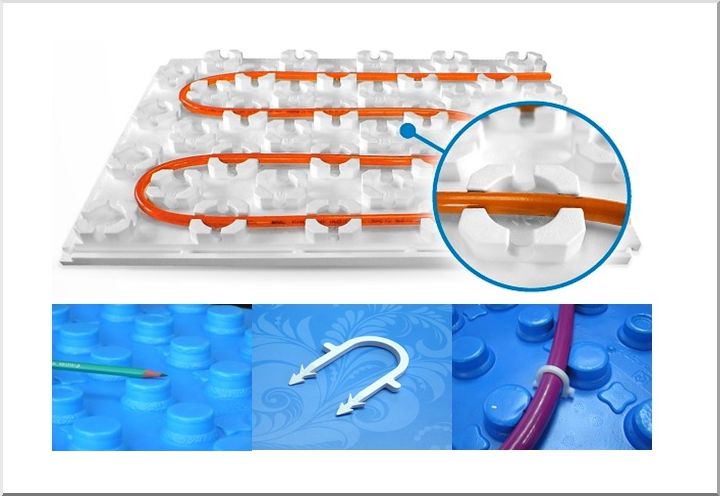

Укладка пола на полистирольное основание

Полистирол является знакомым всем пенопластом. Он имеет хорошие тепло-и звукоизолирующие характеристики, не деформируется и долгое сохраняет свои качества. Полистирольные плиты реализуется со стандартной толщиной 30 мм.

Устанавливается полистирольное основание – пластины с пазами, прямые и поворотные, соблюдая план раскладки. Такие пластины реализуют на расстояние 150 и 300 мм. Пластины крепятся между собой при помощи защелкивающегося замка. Если применяются универсальные пластины с выступами, контур установки труб может быть более сложным, для комфорта лучше отметить маркером.

В пазы устанавливаются алюминиевые пластины, а в них – трубы в соответствии с планом укладки контура. На верх пластин можно класть подложку и итоговое покрытие – паркет, ламинат. Если в качестве покрытия вы выбрали плитку, то под нее нужно установить сухую стяжку – плиты ДСП, фанеру или устойчивый к влаге гипсокартон.

Деревянный настильный теплый пол

Чаще всего теплый пол кладут в деревянных домах. Деревянная конструкция может быть собрана как на базе специальных модулей, так и на реечной основе. Модульный метод укладки предусматривает применение готовых модулей из древесной плиты с пазами для укладки труб. Реечная система осуществляется при помощи досок или реек.

Модули крепятся между собой стандартным защелкивающимся замком. Для реечного метода необходим настил черного пола – пирог. Рейки укладываются на расстоянии, подходящим для расположения труб на корректном промежутке в соответствии с выбранным контуром.

При установке модулей или реек нужно соблюсти предварительно составленный план раскладки. На подготовленную систему модулей с пазами нужно положить стальные пластины, а в них – трубы. Твердые итоговые покрытия толщиной не менее 10 мм можно класть прямо на верх стальных пластин, уложив в них мягкую подложку для звукоизоляции.

Под укладку плитки или линолеума теплый деревянный пол нужно подготовить: положить на стальные пластины плиты гипсокартона, фанеры, ДСП, зафиксировать их, заделать стыки. Укладка покрытия осуществляется обычным способом.

Конструкция легкой настильной системы

Ключевой элемент теплых водяных полов, укладываемых в деревянных домах «сухим» способом, — металлическая пластина с канавкой в виде перевернутой греческой буквы Ω (если смотреть с торца). Стенки углубления плотно охватывают тело трубы с теплоносителем, а боковые «крылья» пластины увеличивают площадь рассеивания тепла вместо стяжки.

Справка. Пластины для равномерного распределения теплового потока производятся из оцинкованной стали и алюминия. Их ширина бывает разной и подбирается в зависимости от шага укладки труб (стандартная – под расстояние 150 и 200 мм). Изделие можно поломать своими руками на равные части благодаря поперечным насечкам (перфорации).

Слева — пластина из оцинковки, справа — алюминиевая

С использованием металлических рассеивателей устройство водяного теплого пола можно выполнить несколькими способами:

• по технологии известного бренда Uponor, прокладывая трубы греющих контуров в просветы между половыми досками;
• с использованием особых полистирольных плит для настильного теплого пола, снабженных выступающими бобышками либо готовыми канавками;
• с выжиганием углублений в обычном пенопласте специальным аппаратом;
• с применением наборов деревянных изделий, где выполнены пазы под нагревательные водяные контуры.

Каждая методика имеет свои плюсы и минусы, но их объединяет 3 важных свойства: малый вес, эффективность и отсутствие «мокрых» процессов, что значительно ускоряет монтаж. Какой бы способ вы ни избрали, «пирог» пола остается неизменным и состоит из следующих слоев (по направлению снизу вверх):

1. Основание для укладки утеплителя.
2. Теплоизоляционный материал.
3. Теплораспределительные пластины.
4. Трубопроводы с циркулирующей нагретой водой;
5. Чистовое напольное покрытие.

Схема облегченной напольной системы

Примечание. При монтаже водяных теплых полов на деревянном основании в нагревательном «пироге» может использоваться пароизоляционная пленка и диффузионная мембрана (гидроизоляция).

Теперь подробно разберемся, чем лучше утеплить перекрытие и как правильно сделать теплый пол в деревянном доме, применяя любой из указанных способов. Но сначала – несколько слов о подборе комплектующих.

Водяной теплый пол без стяжки своими руками

Водяной теплый пол без стяжки устанавливают в помещениях, заливка которых бетоном затруднена или невозможна, например, в домах с деревянными перекрытиями, при небольшой высоте помещения, не рассчитанной на устройство обычных теплых полов, либо в помещениях, доставка бетона в которые невозможна.

Достоинства водного теплого пола без бетонной стяжки:

• Легкость конструкции, позволяющая укладывать его на любых перекрытиях;
• Небольшая толщина пола не вносит больших изменений в полезную высоту помещения;
• Возможность укладки финишного покрытия сразу после устройства теплого пола, не нужно ждать созревания бетона;
• Минимальные требования к основе. Это может быть как бетонное, так и деревянное перекрытие.

Теплый пол без стяжки под ламинат кабель и маты

Ламинат – напольное покрытие на основе дерева, которое само по себе является не очень холодным. Но зимой и оно сильно остывает, принося дискомфорт жильцам квартиры. Поэтому утепление пола под ламинат – достаточно популярное решение.

Существует мнение, что делать обогреваемый пол с данным покрытием нельзя. Это не так. Из-за низкой теплопроводности, теплоизолирующей подложки и самого состава покрытия добиться высокой температуры на нем труднее, чем, например, на кафеле. Но если теплый пол смонтирован правильно, то он не повредит ламинат и сможет обогреть его до комфортной температуры.

Электрические теплые полы без стяжки под ламинат

С ламинатом применяются различные виды теплых полов, в том числе и электрические. Если вы не хотите тратить на их монтаж много времени, приобретайте разновидности для укладки без стяжки – в плиточный клей. Такие нагревательные системы легко смонтировать, и к работе они готовы быстро – после полного высыхания клея (точные сроки смотрите у производителей клеевого раствора, обычно клей высыхает примерно за 14 дней).

Компания Energy предлагает две таких разновидности:

Energy Universal – универсальный греющий кабель, который крепится на монтажной ленте и заливается либо плиточным клеем, либо стяжкой. Сниженная мощность кабеля (10 Вт/п.м) позволяет использовать его с покрытиями с плохой теплопроводностью, к которым как раз относится ламинат. При этом покрытие не перегреется, а тепло будет распределяться равномерно. Мощность модели – 100 Вт/кв.м.

Energy Universal – двужильный кабель, который удобно подключать, поскольку второй его конец не нужно возвращать к электросети.

Energy Light – одножильный греющий мат, который также можно использовать с ламинированными полами. Мат удобен тем, что кабель уже закреплен на сетке, а сама сетка крепится на основании с помощью клеящей ленты. Поэтому при его монтаже вы опускаете сразу несколько этапов: расчет шага укладки, крепление монтажной ленты к полу и фиксация кабеля в ней.

Что нужно знать перед монтажом теплых полов под ламинат

1. Удельная мощность теплого пола – не более 100 Вт/кв.м При слишком высоких температурах ламинат, как и любое деревянное покрытие, может рассыхаться, деформироваться, из-за чего он начнет «ходить» и будет выглядеть неприглядно. Чтобы этого не произошло, выбирайте не слишком мощные системы обогрева.

2. Максимальная температура нагрева +26 °С По этой же причине, а также из-за вредных испарений формальдегида, которые могут выделяться при сильном (от +30°С) нагреве некоторых видов ламината , его нельзя нагревать выше +26°С. Используйте с теплым полом только покрытия класса E1 и E0 (класс указывает на содержание формальдегида в составе) и обязательно устанавливайте на терморегуляторе отметку не более +26°С.

3. Смотрите на маркировку покрытия На упаковке покрытия должна быть отметка о том, что его можно использовать с теплыми полами, а также о максимальной температуре прогрева. Проверяйте и состав изделия – оно должно быть как можно более натуральным.

4. Только для обогрева пола Поскольку системы обогрева, используемые под данный напольный материал, имеют невысокую мощность, они не смогут полноценно обогреть помещение. Они применяются только для создания тепла под ногами.

5. Оптимальная толщина слоя плиточного клея (стяжки) – 10-20 мм Если толщина будет выше, то покрытие просто не сможет прогреться. Если ниже – может перегреться кабель.

6. Толщина самого покрытия – не более 25 мм Согласно инструкциям производителей, при большей толщине кабель может перегреться и выйти из строя. К счастью, толщина ламината редко превышает 10-12 мм.

7. Используйте терморегулятор Это устройство поможет вам контролировать температуру нагрева покрытия, отключит теплый пол при ее превышении и не позволит кабелю выйти из строя.

На нашем сайте вы можете купить теплые полы под ламинат для укладки без стяжки. Гарантия на теплый пол Energy – 20 лет.

Теплый пол без стяжки — достоинства

Сетчатые обогревательные маты имеют неоспоримые преимущества в отличие от других аналогов при обустройстве полов с подогревом:

1. Равномерно нагревают всю площадь помещения.
2. Могут применяться как основной или дополнительный источник обогрева. Причем даже без демонтажа устаревшего кафельного покрытия, которое достаточно обработать абразивом для улучшения цепляющих качеств либо специальной грунтовкой, например, “Бетоноконтакт” для придания некоей шероховатости.
3. Отлично сочетаются с разными напольными покрытиями: керамическая плитка, линолеум, ламинированная доска.
4. Простые при монтаже, эстетичные.
5. Имеют длительный срок эксплуатации.
6. Доступные к укладке под чистовой пол, поэтому исключены любые ограничения при проектировании.

Обновить керамическое покрытие, утеплить без утомительных работ по демонтажу сегодня просто. Производители придумали популярный теплый пол без стяжки — обогревательные маты. Минусы матов отсутствуют, но имеются свои особенности. Например, двухжильные типы оснащены одним холодным концом для включения в электросеть. Значит, не нужно протягивать вторую сторону мата к точке крепления терморегулятора. Одножильные варианты оснащены двумя проводами для подключения, поэтому потребуется один из проводов вернуть в начало укладки.

Справка!

Ещё одно преимущество нагревательных матов – низкий уровень электромагнитного излучения в отличие от обычной проводки. Значит, такие системы полностью безопасны для домашнего использования. Если рассматривать минусы, то пользователи, уже установившие в себя в домах, отмечают, что главное — соблюдать требования к укладке, провести грамотное проектирование. Это поможет нивелировать недочеты и дефекты в последующем. Конечно, такая система дорого стоит и сложно ее назвать экономной

Также высока вероятность поражения электрическим током при монтаже, поэтому при укладке нагревательного элемента в помещение важно не забывать о технике безопасности

Дешевле приобретать одножильные нагревательные маты, поскольку они дешевле, тоньше своих аналогов, быстрее нагреваются, но менее удобны в монтаже, старая технология изготовления и практически уходят с рынка.

Устройство стяжки под водяной теплый пол

Опытные отделочники для организации теплого пола предпочитают использовать традиционную заливку стяжки бетоном. Технология полусухой стяжки позволяет существенно уменьшить срок сдачи основания под финишную отделку, что является плюсом, но такой тип выравнивания пола имеет и существенные минусы по сравнению с обычным бетонированием:

• Даже при самом тщательном уплотнении сухой смеси в толще слоя остаются воздушные пробки, которые являются препятствием для прохождения тепловых волн от нагревателя. В итоге эффективность теплых полов резко падает;
• Особенно заметны потери, если полусухую стяжку выполняют на первом этаже. В этом случае коэффициент полезного действия равен 0,5.

Более плотная структура бетонного основания позволяет без помех проходить тепловым волнам, соответственно, для получения заданных параметров нагрева воздуха в помещении понадобиться гораздо меньше энергии, чем при функционировании в полусухой стяжке.

Необходимые материалы и инструменты

Прежде чем приступить к укладке теплого водяного пола в стяжку своими руками, потребуется приобрести следующие материалы:

• трубы сечением 16-25 мм из пластика, металлокерамики или меди;
• коллектор под расчетное число выходов;
• пенополистирольную подкладку с нанесенной на нее разметкой для монтажа;
• полиэтиленовую пленку;
• соединительные фитинги;
• армирующую сетку из стекловолокна, рекомендуемый размер ячеек – 3 мм;
• хомуты для крепления труб к основанию;
• демпферную ленту;
• цемент, лучше всего выбирать марку М500;
• песок карьерный;
• направляющие для маяков;
• фиброволокно;
• пластификатор для бетона.

Для работы потребуются следующие инструменты:

• емкость для приготовления смеси;
• ручной миксер;
• лазерный уровень;
• правило;
• строительный нож;
• измерительная рулетка;
• плоскогубцы;
• клей ПВА;
• мастерок.

Инструкция по устройству мокрой стяжки

При выполнении работ следует придерживаться определенной технологии:

• До начала работ необходимо освободить поверхность от пыли и грязи.
• В целях обеспечения гидроизоляции пола, поверхность застилается полиэтиленовой пленкой. Пленка укладывается внахлест, стыки проклеивают скотчем, у стен пленка поднимается на 150 мм.

Демпферная лента устанавливается на клей ПВА по нижней части стен. Используя лазерный уровень, на поверхности стен наносят горизонтальную отметку на высоте 1200 мм от пола. После чего находят точку максимума. Расчет слоев пола ведут от данной отметки, необходимо учесть толщину пенополистирольной основы или фольгированной подложки, сечение труб, высоту армирующей сетки и минимальную толщину заливки. Таким образом определяется высота стяжки над водяным теплым полом.

Линия стяжки.

• На поверхность укладывается утеплитель, который не позволит уходить теплу в толщу плиты перекрытия.
• Следом укладывается сетка, которая выполняет армирующие функции для стяжки.

• На расстоянии 50 мм от стены монтируют первый ряд труб, далее спираль раскручивают с зазором между соседними трубами не менее 120 мм.
• Хомутами трубы крепят в сетке.

Устанавливают направляющие для заливки раствора.

• Заливать раствор на готовое основание следует разом, без перерывов, поэтому для приготовления раствора потребуется большая емкость или несколько человек, которые будут постоянно готовить новые порции. Для стяжки рекомендуется использовать цемент и песок в пропорции 1 к 3, на каждый кубометр раствора необходимо добавлять 800-900 грамм фиброволокна, которое засыпается в смесь небольшими порциями. Объем воды равен примерно объему цемента, но оптимальное количество подбирается исходя из пластичности готовой смеси.
• Раствор готов, можно заливать основание. Работу начинают с дальнего угла и постепенно, разравнивая поверхность правилом по маякам, доходят до дверного проема.

• В течение двух недель необходимо ежедневно сбрызгивать свежую стяжку водой, чтобы не допустить растрескивания поверхности. После смачивания на пол укладывают полиэтиленовую пленку.
• Когда основание затвердеет, следует срезать со стены излишки полиэтиленовой пленки и демпферной ленты. Тогда же необходимо удалить маяки, заделать выемки раствором.

К настилу финишного покрытия приступают спустя 28 суток после заливки.

Настильная схема устройства теплого пола.

Можно ли сэкономить на материалах

Поскольку комплектующие для напольного обогрева без стяжки стоят приличных денег, многие мастера – умельцы нашли способы обходиться без них:

1. Класть отопительные ветви внутрь перекрытия, прямо на утеплитель. Тогда Ω-образные изделия не используются.
2. Сделать вырезы в досках самостоятельно, а вместо пластин по длине пазов раскатать алюминиевую фольгу, применяемую для выпечки.
3. Изготовить стальные теплораспределители самостоятельно на металлообрабатывающем оборудовании.
4. Деревянную систему для прокладки труб в канавках тоже можно сделать самому, например, из листов ДСП.

Из перечисленных вариантов только 2 последних позволят сэкономить и одновременно организовать эффективное отопление. Действительно, на станке – листогибе можно изготовить пластины из любого металла, только профиль канавки получится прямоугольным, а не «омегообразным».

Трубная разводка внутри перекрытий практикуется по сей день

При закладке труб внутрь деревянной конструкции они плохо контактируют с чистовым покрытием и больше греют воздух вокруг себя, чем помещение. Чтобы подобное отопление возымело эффект, трубки нужно прокладывать на расстоянии 10 см друг от друга, а температуру теплоносителя поднять до максимума. Тогда затея теряет смысл, проще поставить радиаторы.

Тонкая алюминиевая фольга служит плохим распределителем теплового потока из-за своей толщины в сотые доли миллиметра. Вдобавок она рассыпается с течением времени от постепенного окисления, так что применять фольгу бессмысленно.

Мастера — умельцы самостоятельно делают пазы для трубопроводов и раскатывают в них рулоны алюминиевой фольги

Есть другой способ сэкономить средства — организовать отопление деревянного дома электрическими теплыми полами, используя инфракрасные пленочные нагреватели. Но такая система потеряет в универсальности, то есть, вы сможете использовать для обогрева только электричество, о газе либо дровах придется забыть.
