Теплый плинтус электрический: инфракрасный вариант

Рейтинг лучших моделей с водяным теплоносителем

ТурбоТех ТП1 – водяной

Качественное устройство, которое дает возможность создать компактную отопительную систему для любого помещения. Потоки воздуха распределяются равномерно, что создает оптимальный микроклимат. Короб изготавливается из прочного алюминия, он предотвращает негативное воздействие на стены. Теплообменник выполнен из прочной нержавеющей стали.

Главное преимущество прибора – способность выдерживать давление до 16 атм. Положительная сторона – простой монтаж, который занимает минимум времени и позволяет установить изделие в каждую комнату.

ТурбоТех ТП1 – водяной

Достоинства:

• Равномерное распределение тепла;
• Качественный изоляционный материал;
• Продается в нескольких цветовых исполнениях;
• Прочностные характеристики;
• Небольшая стоимость.

Недостатки:

Mr.Tektum водяной, цвет коричневый RAL 8019

Надежное устройство, которое гарантирует здоровый микроклимат в доме. Изделие подойдет для установки на пол с любым покрытием, в том числе паркет и ковер. Благодаря хорошему поступлению воздушных потоков, никаких холодных участков не образуется. Риск образования конденсата минимальный, что предотвратит развитие плесени.

При работе устройства воздух не отягощается пылью и не сушится. Поэтому становится легче дышать. Для установки не требуется вскрывать пол, все происходит на месте. Может использоваться не как основная, а как вспомогательная система отопления.

Средняя стоимость – 5 500 рублей за метр.

Mr.Tektum водяной, цвет коричневый RAL 8019

Достоинства:

• Равномерная температура;
• Прочность;
• Не отягощает воздух пылью;
• Обеспечение здорового микроклимата;
• Не образует плесень.

Недостатки:

Charley Стандарт водяной, белый RAL9003

Эффективная отопительная система, которая может устанавливаться как вспомогательная, так и основная. Нагрев осуществляется от теплоносителя, который поступает с внешнего источника, что является оптимальным решением и подойдет для большинства помещений. Стены прогреваются равномерно, исключая образование холодных участков и конденсата. Устройство подойдет для установки в старых и современных домах.

Внешний корпус изготавливается из алюминия и ПВХ. Теплообменник выполнен из меди, что гарантирует длительную работу. Максимальная длина одного контура – 20 метров. Внутри трубок помещается до 520 мл воды. Срок гарантии – 5 лет.

Charley Стандарт водяной, белый RAL9003

Достоинства:

• Длительная гарантия;
• Эффективность;
• Быстрый нагрев;
• Высокий срок службы;
• Комплектация.

Недостатки:

Плюсы и минусы

Сначала поговорим о преимуществах плинтусного отопления, которых достаточное количество!

• Благодаря тому, что теплый плинтус образует тепловую завесу, происходит прогрев стен. За счет этого сокращаются теплопотери! Стены просыхают и меньше страдают от появления сырости, грибков и плесени, особенно это актуально для угловых и торцевых помещений.
• Простота в установке. Если вы умеете работать с электричеством, подключение не вызовет особенных трудностей, во многом установка схожа с теплым полом или металопластиковыми трубами.
• Возможность использовать как дополнительный обогрев или основной. Например, на балконах, лоджиях или в бассейнах.
• Разница температур на входе и выходе не превышает 5 градусов! Что в разы меньше привычного нам отопления.
• Подходит для любого котла, работающего на любом виде топлива.
• Это красиво! Нет привычных и надоевших нам батарей. Декоративные панели красятся во многие цвета и подойдут к любому интерьеру.

Теперь рассмотрим минусы теплых плинтусов.

• Проблематично найти, от этого много вопросов и непонятностей. Со временем этот вид отопления станет более популярным и приобрести его станет проще.
• В больших помещениях необходимо несколько отдельных модулей, так как имеются ограничения по длине системы (13-17 панелей).

Вот и все плюсы и минусы данного вида обогрева. Плюсов значительно больше, чем минусов, но так как это новинка в сфере отопления помещения, то она вызывает недоверие. Возможно, через какое-то время мы выявим еще больше плюсов, а возможно и недостатков!

Но если говорить в общем, то плинтусное отопление или теплый плинтус как альтернатива центральному и другим видам обогрева вполне здравая идея. Особых конструктивных изменений при ее установке не требуется, монтируется достаточно легко. Можно воспользоваться услугами специальных организаций, если возникают сложности. Гораздо экономичнее, чем например, теплый пол, а следовательно вполне подойдет хотя бы как дополнительный вид отопления. Для помещений, страдающих от плесени и сырости, на сегодняшний день это единственный выход. Ни центральное, ни теплый пол  не предотвратит их появление.

Собственно прогресс не стоит на месте, сейчас это пока неизвестный источник отопления, хотя как знать, несколько лет назад также шарахались от обычного теплого пола.

А на этом заканчиваю, читайте наш строительный блог.

Монтаж системы водяного теплого плинтуса

Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.

Монтаж греющего плинтуса: надо знать нюансы

Расчет плинтусного отопления

Полный теплотехнический расчет отопления — дело долгое и сложное

Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой

Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.

Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.

Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы

Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).

Например, система будет работать с температурой подачи 50 °C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.

Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков

Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.

Как действовать

Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).

Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:

• По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
  Крепится теплоизоляционная лента, а поверх нее крепежные элементы
• Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
• В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
  Устанавливаем куски и соединяем их в единое целое
• Герметичность системы проверяется при помощи опрессовки.
• Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.
  Так все выглядит когда все сделано
• После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.

Собственно, монтаж теплых плинтусов не слишком сложен

Но важна герметичность соединений и на это необходимо обратить особое внимание

Основные преимущества плинтусного обогрева

Таковых много, но мы ознакомимся столько с самыми важными из них.

• Комната обогревается вдоль стен, а они, соответственно, передают тепловую энергию воздуху внутри. В это время температура в самой комнате составляет 20-24 градуса. Но важнее то, что под потолком не создается так называемая тепловая «подушка», то есть тепло распределяется максимально равномерно. Поэтому, если комнату проветрить, основное тепло все равно будет оставаться внутри.
• Благодаря плинтусному отоплению, обеспечивается оптимальная конвекция. То есть она присутствует, но при этом не является активной. А значит, вы можете не опасаться по поводу плесени, пыли, высокой влажности и иных малоприятных вещах.

Температура, до которой прогревается прибор, колеблется в пределах 40-70 градусов, о чем уже упоминалось ранее. Это значит, что энергия экономится на 1/3 экономнее, если сравнивать с тем же радиаторным обогревом. Более того, сечение труб в данном случае незначительно, благодаря чему объем используемой рабочей жидкости уменьшается вдвое. Следовательно, потребуется и вдвое меньше энергии на нагрев.
Ввиду небольшого количества рабочей жидкости наблюдается и низкая инерция (ведь на каждый метр магистрали приходится около 340 миллилитров теплоносителя). Это позволяет более оперативно реагировать на изменения температуры, а также регулировать ее более точно.

Наконец, теплопотери не превышают 5 процентов (для сравнения: а радиаторов этот показатель достигает 20 процентов). Объясняется это тем, что скорость циркуляции рабочей жидкости по внутренним полостям достаточно высокая, а потому теплоноситель не остывает, а тепло распределяется по контурам предельно равномерно.

Отдельно стоит упомянуть о том, что плинтусный обогрев оптимален для некоторых помещений, где традиционное отопление попросту не обеспечивает нормальной работы. Это, например, упомянутые ранее комнаты с панорамными окнами либо же со сплошным остеклением. Еще это хороший вариант для квартир, где достаточно высокие потолки. Не забывайте и о крупногабаритных помещениях – спортивных залах, больницах, учебных заведениях и прочем.

Еще к преимуществам можно отнести и температуру самих нагревательных плинтусов. Древесина рядом с ними не рассыхается, поэтому о мебели и различных бытовых приборах беспокоиться также не стоит.

При необходимости вы можете демонтировать теплый плинтус, а затем монтировать его на новом месте, где он будет работать столь же эффективно.

И, наконец, последнее преимущество – это то, что компактный плинтус может с легкостью вписаться практически в любой дизайн помещения. Благодаря стараниям производителей, декоративное оформление прибора может быть различным, равно как и цвет. Относительно недавно появились даже модели, имитирующие натуральную древесину.

Теплый плинтус: что это и почему его выгодно устанавливать

В Европе уже многие дома не обходятся без плинтусного водяного отопления, а вот для России – это новинка, которая только набирает свою популярность.

Помещение без батарей смотрится намного лучше

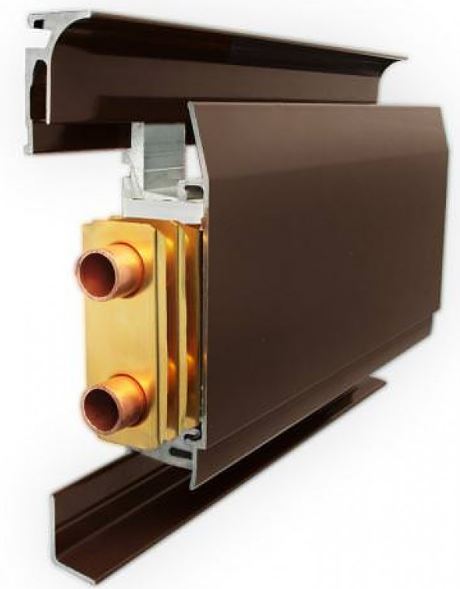

Состоит он из двух частей: алюминиевого короба и внутреннего обогревающего модуля из медных трубок. Внешне такая конструкция полностью соответствует обычному плинтусу, устанавливается по периметру помещения и постепенно прогревает всю площадь, поднимаясь по вертикальным стенам, а потом распространяясь по всему пространству. Причем обогрев работает по принципу излучения, а не при помощи конвекции.

Конструкция отопления такого типа

Стандартные размеры такого приспособления в высоту не более 15 см, а в ширину до 3 см, поэтому зрительно они совсем незаметны. Именно поэтому, а также благодаря равномерному распределению тепла такая система отопления становится все популярнее.

Достоинства «теплых» плинтусов

Используя в доме обычное радиаторное отопления, получается циркуляция теплого воздуха с образованием мест, где температурный режим неустойчив. Применив систему плинтусов, получается равномерный нагрев всего помещения.

Как распределяется тепло на примере Mr. Tektum

Такое отопление совместимо со всеми типами напольного покрытия. Эффективно использование в комнате с большим количеством окон и высоким потолком. При этом система очень быстро реагирует на необходимые изменения и практически мгновенно нагревает пространство до нужной температуры.

Современное отопление в большом холле

Плюс ко всему, большинство моделей можно смонтировать самостоятельно, как и проводить последующее обслуживание и ремонт, экономя на вызове мастера. А самое главное – они не требуют никакой маскировки, в отличие от батарей или кондиционеров.

Минусы

высокая стоимость — порядка 3000 руб. за метр отопительной системы с ее монтажом. Впрочем, эта цена объясняется недешевыми материалами, крайне необходимыми в плинтусном отоплении; монтаж системы производится только профессионалами, обладающими соответствующими сертификатами от производителей систем плинтусного отопления. Любительский подход к монтажу не позволит достичь необходимых теплофизических характеристик, существенно понизит срок эксплуатации; максимальная протяженность одного отопительного контура не должна превысить 15 погонных метров — одна из причин, по которым система в обязательном порядке оснащается распределительным коллектором. При большей протяженности контура эффективность отопления заметно снижается; не допускается монтаж разнообразных декоративных накладок на короб радиатора, поскольку они понижают теплоотдачу; условие о как можно более плотном прилегании плинтусных радиаторов к поверхности стены, что позволяет полностью использовать эффект Коанда, со временем приводит к короблению пленочной отделки стен; требуется держать отапливаемое плинтусными радиаторами помещение как можно более свободным, не загораживая поверхности плинтусов и стен корпусной мебелью, поскольку это воспрепятствует конвекции и инфракрасному излучению, искажая течение воздушного потока и поглощая ИК-тепло, излучаемое стенами.

Как видим, плинтусное отопление, это своеобразный гибрид радиаторного отопления и системы отопления “тёплый пол”. Вроде бы и маленькие радиаторы возле самого пола, замаскированные под плинтус, а вроде и своеобразная система “тёплого пола”, сделанная не в полу, а в нижней части стен. В любом случае, выгода для обладателя такой системы будет: это или освободившееся место, планируемое под радиаторы, или же меньшие затраты на обустройство и обслуживание, по сравнению с “тёплым полом”.

Виды греющих плинтусов

Система плинтусного обогрева может быть двух типов: с электрическими и водяными нагревателями. На стадии монтажа сложнее система с водяными теплыми плинтусами (требуется коллекторное или лучевое подключение), но при эксплуатации она более экономична. Электрический теплый плинтус монтируется быстро — надо только закрепить обогреватели к стене, сразу поле монтажа он готов к работе. Но расходы на отопление, как и у любого электроотопления, высокие.

Одна из самых незаметных систем отопления — теплый (греющий) плинтус

Устройство отопления с водяным теплым плинтусом

Система водяного плинтусного отопления отличается только нестандартной формой отопительных приборов. Ключевые составляющие не отличаются от стандартных: нужен водогрейный котел, коллекторный узел и система труб, при помощи которых подключается теплый плинтус.

Есть еще комбинированный теплый плинтус — с электрическим ТЭНом и трубами для теплоносителя

Обратите внимание: оптимальный режим работы системы — низкотемпературный. На подаче 40-50 °C, на обратке примерно на 5 °C ниже

Потому подбирать котел или строить систему надо исходя из этого. Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры.

Способ подключения

Есть особенности и в выборе способа подключения. Последовательное подключение всех плинтусных обогревателей в комнате неэффективно: пока теплоноситель дойдет до последних в ветке обогревателе, он сильно остынет и они почти все время будут оставаться холодными.

Лучевая схема подключения выглядит примерно так

Для водяного греющего плинтуса используется лучевая система: приборы подключаются по одному или попарно. Для этого в систему встраивается коллекторный узел, к которому подключаются трубы, которые идут на отопительные приборы. Недостаток такой системы — большой расход труб. Ведь к каждому прибору (или небольшой группе) идет две трубы — на подачу и обратку. Расход труб намного больше, но распределение тепла более равномерно и сама система более надежна. Почему более надежна? При повреждении труб или радиаторов в одной группе, все остальные работают нормально.

Особенности монтажа

При устройстве водяного плинтусного отопления, трубы обычно прячут в пол. Прокладывать их вдоль стен не получится, так как место занято отопительными приборами. То есть, монтаж водяных теплых плинтусов возможен только на стадии ремонта — придется подымать полы.

В смонтированном состоянии очень привлекательно

Укладывать в стяжку рекомендуют специальные полимерные трубы — они не подвержены коррозии и имеют низкую теплоотдачу, то есть потери тепла при транспортировке теплоносителя будут небольшими. Но так как доступность для ремонта у этих систем невелика, брать надо качественный товар известных производителей, а это недешево.

Электрический теплый плинтус

Электрический теплый плинтус внешне от водяного отличается только наличием клемм для подключения питания. В остальном вид тот же. Это две трубки с перпендикулярно закрепленными алюминиевыми/латунными/медными пластинами. В нижней трубке расположен нагревательный элемент – ТЭН, в верхней прокладывают провода для подключения.

Общее устройство греющего плинтуса

Монтировать и подключать электрический теплый плинтус намного проще. Его надо только закрепить, протянуть провода и подключить их к клеммам. Для поддержания заданной температуры в систему встраивают терморегулятор, который включает и отключает нагреватели. Использование термостатов желательно, так как он оптимизирует работу — экономит электричество.

Монтаж действительно несложный, но подключать электрический теплый плинтус надо к выделенной линии с правильно подобранным номиналом автомата защиты и медными одножильными проводами соответствующего сечения. Так что и в этом случае требуется ремонт – проводку принято прокладывать в стене, а для этого надо делать штробы, то есть ломать стены.

Обзор теплых плинтусов

Электрический тёплый плинтус

С начала по уровню нижней планки клеится изоляционная лента. Затем металлические кронштейны, на них греющий модуль из медных трубок, соединённых латунными рёбрами в теплообменнике. Лицевая панель может быть любого цвета. Заводской теплообменник состоит из пластин. Именно они, являются самым дорогим материалом конструкции. Если заменить пластины на трубы, то можно значительно сэкономить.

Конструкция заводского плинтуса состоит из большого количества элементов. Это теплообменник, угольник, заглушки, профили и многое другое. Для изготовления тёплого плинтуса своими руками, понадобится набор из греющего саморегулирующегося кабеля EHL30-2CR RST. Он может изменять сопротивление в зависимости от перепадов температуры. Рабочая температура от -40 до +65, максимально +85 градусов. Мощность 35 Вт на погонный метр при температуре ноль градусов.

Метраж нужно брать с запасом. Комплект термоусадочных трубок для соединения кабеля и электровилки. Гофрированная труба из нержавеющей стали. Ее теплопроводность меньше, чем у медной, но лучше пластиковой.  Направляющие потолочные профили плюс саморезы, монтажная лента и скобы.

Подготавливаем греющий кабель. Завариваем конец специальными термоусадочными трубками. Подключаем к электросети и проверяем. Отключаем и аккуратно надеваем гофрированную трубку. Через полчаса смотрим на теплоотдачу. Если всё в порядке, начинаем монтаж плинтуса в помещении.

Прокладываем по всему периметру комнаты заранее подготовленный кабель в гофре, ещё раз смотрим размеры, если нужно дорабатываем. На стену, где устанавливаем конструкцию, клеим изоляционную ленту. Заранее нарезанный полосками 6-8см в ширину утеплитель. С угла монтируем потолочный алюминиевый профиль, закрепляя его саморезами.

Далее прокладываем в него гофрированную трубку с кабелем и закрепляем скобами. Такой вариант тёплого плинтуса подойдёт для отопления гаража, веранды. Для помещений в жилом доме, нужно предусмотреть верхнюю панель. Она может быть любого понравившегося цвета, не портящий дизайн.

Весь проект обойдётся в пределах 500-600 рублей за один погонный метр. Если приобрести греющий кабель меньшей мощности, то цена значительно снизиться. Также можно использовать металло-рукав.

Водяной тёплый плинтус

Технология действия и изготовления тёплого водяного или жидкостного плинтуса проста в исполнении. Нагревательным элементом здесь служит вода или специальная жидкость. А нагревателем является котёл. Система циклична, то есть вода подаётся в радиаторы и возвращается назад для повторного подогрева. Котёл снабжают терморегулятором.

Самое простое и бюджетное решение для водяного тёплого плинтуса взять оцинкованную сантехническую трубку 15мм в диаметре. Сварным швом методом “точки” прихватить лист железа, заранее согнув его по нужному радиусу и сплошным швом проварить периметр.

Сверху покрываем краской. Или вдоль плинтуса пустить 4-6 штук нержавеющей гофротрубы полудюймовки по такой же технологии. Это поможет убрать лишнюю влагу. Не даст в углах и на стенах образовываться грибку и плесени.

Более дорогим способом изготовления тёплого плинтуса, является покупка медной кровельной полосы и трубок, подходящего диаметра. Полосу разрезаем на части нужного размера. Соединяем газовой горелкой. Формируем непрерывную магистраль и монтируем при помощи клипс на изоляцию к стене. Заполняем всю систему жидкостным материалом, предварительно подключив к коллекторам и котлу.

Медный плинтус при желании можно окрасить, но он и с натуральным цветом будет смотреться благородно. Такой способ можно использовать в жилых помещениях.

Профессиональная установка водяного тепло плинтуса: цена работ

Если с электрическими плинтусами всё более или менее просто и понятно, то для установки водяных моделей достаточно часто приходится привлекать специалистов. И в этом случае, кроме как купить теплый водяной плинтус, вам предстоит найти мастера, который будет готов провести качественную установку за приемлемую цену.

Начинать поиски специалиста лучше всего с опроса знакомых. Возможно, кто-то уже пользовался услугами конкретного мастера или агентства. Если же нет, рекомендуется посетить соответствующие разделы форумов вашего города, где вам наверняка подскажут, к кому можно обратиться. Там же вам могут подсказать и где купить теплый плинтус, цена за метр которого будет оптимальной.

Водяной теплый плинтус можно установить своими руками.

Средняя цена на установку теплых плинтусов в Москве – 1200-1400 рублей за один погонный метр

Конечно, некоторые частные мастера делают это значительно дешевле, однако здесь стоит соблюдать осторожность и обращаться к ним только в том случае, если вам его рекомендовали. Помните, что некачественно проведенная установка обойдется вам значительно дороже, так как протечки могут стать причиной порчи вашего имущества, не говоря уже о том, что все работы придется переделывать заново

Пожалуй, самый лучший вариант – заказать установку плинтусов непосредственно у производителя. Так вы будете уверены, что мастера точно знают, как правильно должна быть установлена именно эта модель плинтусов. Более того, они смогут помочь вам с расчетом необходимого количества и мощности, чтобы в помещении не было слишком холодно или слишком жарко.

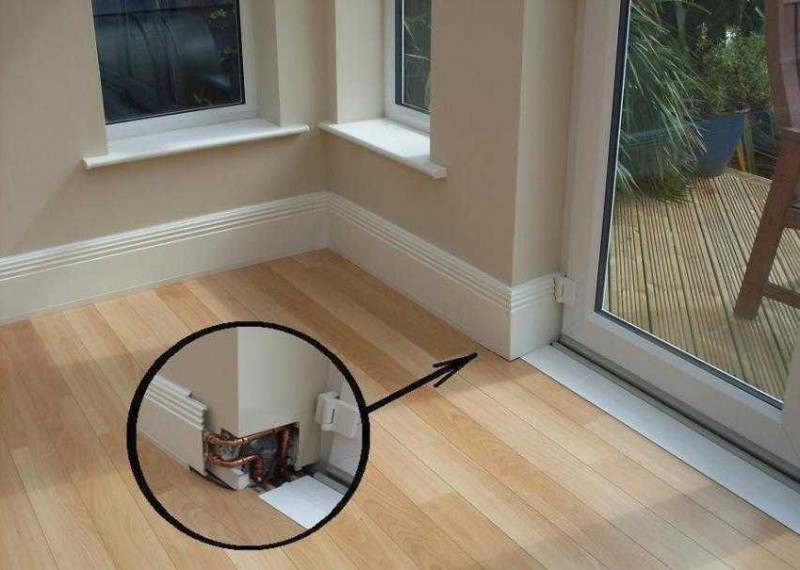

Водяной теплый плинтус смонтирован внутри настенного молдинга.

Как видно из всего представленного, тепло плинтусы – достойная альтернатива привычной системе отопления. Они занимают незначительное место и могут быть установлены там, где обычные радиаторы просто не поместятся. В зависимости от того, какой тип более подходит для вас, вы можете выбрать электрические или водяные модели, а установка вполне может быть проведена самостоятельно. Для этого достаточно лишь ознакомиться с инструкцией или посмотреть обучающее видео.
