Как правильно выбрать тепловой насос?

Тепловой насос для отопления дома: цены на установку

Определяющим критерием при выборе определенной системы отопления является цена. Начальная стоимость может быть повышенной, однако это легко компенсируется с помощью минимального количества используемых ресурсов.

Стоимость на установку с бурением

Что влияет на цену

Данная стоимость обуславливается комплектом, необходимым для работы техники. За указанную сумму приобретается сразу все, что понадобиться для дальнейшего обеспечения работы подобной отопительной системы. Нужно понять, что включено за эти деньги.

Сама техника:

• оборудование, основная часть техники;
• буферная емкость;
• бойлер, в котором нагревается воды;
• коммуникации для соединения элементов;
• пульт для дистанционного управления системой.

Весь комплекс работ

Работы, необходимые для установки:

• очистка территории для дальнейшей установки;
• бурение, ведь насос необходимо устанавливать на определенную глубину;
• укладка коллекторов;
• колодцы для дальнейшей проверки и ремонта, если понадобиться;
• трубопровод, который подключается к вентиляции или же водоснабжению;
• настройка системы и ее полное подключение, проверка функционирования.

Обратите внимание! В результате осуществляется работа, которая гарантирует в дальнейшем комфортабельную систему отопления.

Как сделать тепловой насос своими руками

Использовать тепловые насосы для отопления дома выгодно и удобно. Имеющийся опыт показывает, что в частных домах жилой площадью более 400 кв. м такая конструкция окупится в течение нескольких лет эксплуатации, несмотря на высокую стоимость. Владельцы домов с более скромными размерами успешно разрабатывают и устанавливают теплонасосы собственной конструкции. Вот некоторые принципы создания этих полезных устройств:

• для начала нужно позаботиться о приобретении компрессора, например, предназначенного для кондиционера. Обычно его закрепляют на стене.
• другую важную часть конструкции — конденсатор — можно сделать самостоятельно. Для этого понадобится сделать змеевик из медной трубы (толщина не менее 1 мм), который помещают в корпус из металла или пластика. В качестве корпуса подойдёт бак подходящего размера. После того как змеевик установлен, половинки бака сваривают, монтируя необходимые резьбовые соединения. Испаритель тоже обычно монтируют на стене. Чтобы сделать качественный змеевик, можно намотать медную сантехническую трубу вокруг предмета подходящего диаметра, вполне подойдет газовый баллон. Чтобы расстояние между витками было одинаковым, используют перфорированный алюминиевый уголок, на котором закрепляют витки змеевика.
• окончательный монтаж этого оборудования: пайку медной трубы, закачку фреона и т. п. — должен выполнять только квалифицированный специалист. Неумелые действия могут повредить оборудование, кроме того, они связаны с высокой вероятностью получения бытовых травм.
• после этого конструкцию подключают к внутренней системе отопления дома.
• затем производится монтаж и подключение наружного контура, особенности этого процесса зависят от вида теплового насоса.

Перед пуском теплонасоса не помешает диагностировать состояние домовой электропроводки и счетчика. Ветхое и устаревшее оборудование необходимо заменить. Приемлемая мощность электросчётчика составляет не менее 40 ампер.

К сожалению, не всякий тепловой насос для отопления дома оправдывает ожидания владельцев. Чаще всего это связано с отсутствием правильных термодинамических расчётов. В результате получается система с недостаточной мощностью или неоправданно растут затраты на чрезмерно мощное оборудование. Чтобы подобрать систему с подходящей мощностью, следует учесть теплопотери здания, а также множество других характеристик. Поручать такие расчёты следует инженеру-проектировщику.

Монтаж своими руками

Если владелец дома хорошо разбирается в принципе работы и
схеме оборудования, можно собрать насос самостоятельно. Предварительно
требуется провести расчеты, для этого воспользуйтесь готовым ПО для оптимизации охладительных систем.

Видео монтажа

Меньше всего сложностей предполагает произведенный своими руками монтаж системы отопления дома «воздух – вода». Она будет состоять из двух каналов (для
подачи воздушного потока и для отвода отработанного), вентилятора и
компрессора. Компрессор не обязательно приобретать новый, допускается
воспользоваться рабочим устройством с холодильника или другого оборудования.
Рекомендуется использовать спиральный компрессор.

Этапы работы:

1. Сделать из медной трубы змеевик. Трубу, по
   которой будет поступать холодильный агент, разместить сверху.
2. Вмонтировать змеевик в разделенную напополам
   пластиковую емкость. Она будет выполнять роль испарителя.
3. Подключить терморегулирующий клапан и
   заизолировать его.
4. Собрать все элементы в блок и проверить его
   работоспособность.

Важно отметить, что данная процедура является достаточно
сложной для обычного человека. Непрофессионал не сможет правильно собрать все
детали и подключить терморегулирующий клапан. Лучше доверить выполнение работ мастерам,
т.к

ошибки в процедуре станут причиной неправильного функционирования
оборудования либо неэффективного потребления электричества

Лучше доверить выполнение работ мастерам,
т.к. ошибки в процедуре станут причиной неправильного функционирования
оборудования либо неэффективного потребления электричества.

Таким образом, тепловой насос – эффективный способ отопления частного дома. На сегодняшний день в России и странах СНГ использование данного оборудования не сильно распространено, однако в Европе и США такие установки активно применяются для отопления.

Выбирать подходящий тепловой насос рекомендуется на основании не только стоимости монтажных работ и эксплуатации, но и региона использования, условий строительства, площади участка и других факторов.

Воздушные — сплит и моно

Применять воздушные ТН выгоднее в южных регионах, где температура редко опускается ниже 0 °С, но современное оборудование способно работать и при —25 °С. Чаще всего устанавливают сплит-системы, состоящие из внутридомового и наружного блоков. Внешний комплект состоит из вентилятора, обдувающего радиаторную решетку, внутренний — из конденсаторного теплообменника и компрессора.

Конструкцией сплит-систем предусматривается реверсивное переключение режимов работы с помощью клапана. Зимой внешний блок является генератором тепла, а летом наоборот — отдает его наружному воздуху, работая как кондиционер. Воздушные ТН отличаются предельно простым монтажом внешнего блока.

Другие преимущества:

1. Высокая эффективность работы наружного блока обеспечивается большой площадью теплообмена радиаторной решетки испарителя.
2. Бесперебойная работа возможна при температуре наружного воздуха до —25 °С.
3. Вентилятор размещается за пределами помещения, поэтому уровень шума находится в допустимых пределах.
4. Летом сплит-система работает как кондиционер.
5. Автоматически поддерживается заданная температура внутри помещения.

Проектируя отопление зданий, расположенных в регионах с продолжительной и морозной зимой, необходимо учитывать низкую эффективность воздушных ТН при отрицательных температурах. На 1 кВт затраченной электроэнергии приходится 1,5–2 кВт тепла. Поэтому надо предусматривать дополнительные источники теплоснабжения.

Самый простой монтаж ТН возможен в случае применения моноблочных систем. Внутрь помещения заходят только трубки с теплоносителем, а все остальные механизмы находятся снаружи в одном корпусе. Такая конструкция существенно повышает надежность работы оборудования, а также снижает шум до величины менее 35 дБ — это на уровне обычного разговора двух человек.

Циркулярные насосы для отопительной системы

Циркулярный насос является одним из важнейших элементов, действующих в системах отопления или водопровода. Его работа направлена на то, чтобы обеспечить движение жидкости по замкнутому контуру в принудительном порядке.

Для таких приборов существует подразделение, выражающие зависимость от способа питания. Есть те, которые потребляют энергию в виде переменного тока (220 В) и, — работающие от источника (как правило — бесперебойного) постоянного напряжения (12 В). Есть и подразделение насосов на модели с автоматическим или принудительным удалением воздуха.

Байпасы предоставляют системе следующие возможности:

• переход к другому режиму работы (естественная циркуляция);
• осуществление автоматического или ручного регулирования температуры в отапливаемом помещении.

Соответственно конструктивным отличиям, независимо от других параметров, по типу устройства прибор может быть отнесён к одному из двух вариантов. Рассмотрим их.

С сухим ротором

Циркулярный насос этого типа отличается тем, что в нём исключён контакт теплоносителя с двигателем. В жидкость погружена только крыльчатка, которая изолирована от ротора при помощи прокладок и уплотнительных колец.

Достоинством является высокий КПД, составляющий, в зависимости от модели, 80—85%.

Существенным недостатком считают постоянный шум, который производит работающий прибор. А также необходимость проведения периодического обслуживания, которое потребуется с целью обновления и добавления смазки.

С мокрым ротором

Насос, относящийся к этому типу, характеризуется тем, что в жидкость, которая не только выполняет функцию смазки деталей, но и способствует охлаждению двигателя, погружены и крыльчатка, и сам двигатель.

К числу его достоинств относят следующие особенности: не требует постоянного обслуживания, имеет приличный моторесурс, не шумит. Аппарат долговечен, благодаря охлаждающему действию, производимому теплоносителем.

Фото 3. Циркуляционный насос с сухим ротором. Устройство устанавливается на трубы отопительной системы.

Недостатком является низкий КПД (50%).

Разновидности тепловых насосов

Тепловые насосы подразделяются на пять видов:

• Грунт – вода;
• Вода – вода;
• Воздух – вода;
• Вода – воздух;
• Воздух – воздух.

Рассмотрим их более подробно.

Грунт – вода

Забор тепловой энергии из грунта – идея отличная, тем более что на глубине от 3-х до 200 метров ее более чем много. Здесь прокладываются специальные трубы, по которым циркулирует вода, либо закладывается вертикальный зонд. Полученное тепло забирается из толщи грунта, после чего попадает в тепловой насос, откуда отправляется к потребителям. Учитывая относительную стабильность температуры на глубине, оборудование порадует большим количеством тепла, передающегося в отопление и на подготовку горячей воды.

Вода – вода

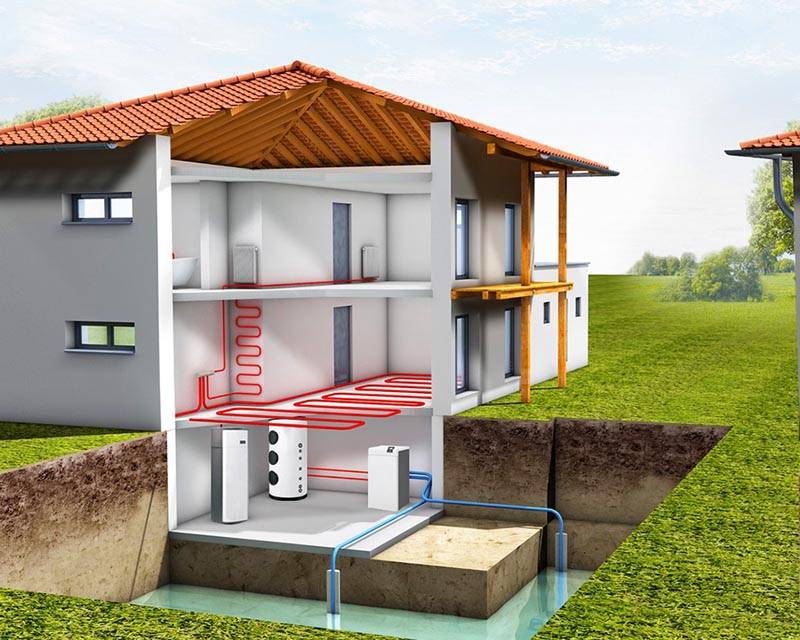

Тепловой насос «вода – вода» представляет собой систему забора тепла из водоемов или подземных скважин. Если забор ведется из скважин, то там температура всегда стабильная, что связывается с отсутствием глубокого промерзания грунта

Что касается забора из озер и рек, то тут необходимо принимать во внимание температуру незамерзающего слоя – от нее зависит эффективность работы теплового насоса. Полученная энергия отправляется в батареи, теплые полы или в контур ГВС

Воздух – вода

Забор тепловой энергии насосом из окружающего воздуха нельзя назвать самым оптимальным вариантом обогрева жилья. Все дело в том, что температура воздушных масс не отличается особой стабильностью – здесь наблюдаются суточные и сезонные колебания. В наиболее холодное время года их эффективность может равняться полному нулю, поэтому совместно с насосами нужно будет использовать какое-то дополнительное отопительное оборудование.

Вода – воздух

Тепловые насосы данной конструкции похожи на современные сплит-системы, которые могут работать не только на охлаждение воздушных масс, но и на их нагрев. Они применяются там, где необходимо установить систему воздушного отопления. Забор тепла здесь ведется из воды – скважин, рек или озер. Оборудование отличается высокой эффективностью, но требует положительной температуры воды.

Воздух – воздух

Фактически перед нами кондиционер «наоборот». Он забирает тепло снаружи и отправляет его в помещения. Кстати, так умеет работать любая сплит-система, в которой предусмотрен реверс хладагента с помощью четырехходового клапана. Представленные тепловые насосы отличаются эффективностью только при положительной температуре, в отрицательном сегменте их энергоэффективность быстро падает почти до нуля.

Наибольшей популярностью пользуются тепловые насосы, забирающие тепло из толщи грунта или из воды – они отличаются эффективной и стабильной работой.

Принцип работы теплового насоса

фреон

Тепловой насос — главный элемент системы. Его размеры не превышают габаритов средней стиральной машины, что облегчает установку прибора. Сам насос включается в два контура: внутренний и внешний.

Внутренний контур состоит из системы теплоснабжения дома (трубы и радиаторы).Внешний контур находится в воде или под землей. Он включает в себя коллектор-теплообменник и трубы, связывающие коллектор с насосом.

Тепловые насосы комплектуются различными дополнительными устройствами. Это могут быть:

• коммуникационное устройство для управления системой через персональный компьютер или мобильный телефон;
• блок охлаждения для локальной или центральной системы охлаждения;
• дополнительный насосный блок может потребоваться для отопления полов;
• циркуляционный насос необходим для циркуляции горячей воды;

Процесс работы насоса состоит из нескольких этапов:

1. Незамерзающая смесь подается в коллектор. Происходит поглощение тепловой энергии и транспортировка ее к насосу.
2. В испарителе энергия передается фреону, где он нагревается до 8 °C, закипает и превращению в пар.
3. При увеличении давления в компрессоре повышается температура. Она может достигать 70 °C.
4. Внутридомовая система отопления получает тепловую энергию через конденсатор. Фреон мгновенно охлаждается и переходит в жидкое состояние, отдавая при этом оставшееся тепло. Затем он идет обратно в коллектор. Так завершается цикл.
5. Далее работа повторяется по тому же принципу.

Наиболее эффективно тепловой насос функционирует при наличии в доме теплых полов. Тепло распределяется по всей площади пола равномерно. При этом отсутствуют зоны перегрева. Теплоноситель в системе редко нагревается больше 35 °C, а отопление путем нагрева полов считается наиболее комфортным при 33 °C. Это меньше на 2 °C чем при отоплении радиаторами. Отсюда возникает экономия до 18% в год от всего отопительного бюджета. Кроме того, считается, что отопление на уровне пола наиболее комфортно для проживания человека.

Система отопления может быть моновалентной и бивалентной. У моновалентных систем один источник отопления. Он полностью отвечает круглогодичной потребности в тепле. У бивалентных, соответственно, — два источника.

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
3. При контакте с внешней средой хладагент закипает и испаряется.
4. После этого хладагент в виде пара поступает в компрессор.
5. Там он сжимается — благодаря этому серьёзно повышается его температура.
6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.

Преимущества:

• Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
• Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
• Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Схемы циркуляции теплоносителей

При работе теплового насоса (ТН) используется три замкнутых контура, по которым циркулируют различные жидкости/газы — теплоносители. Каждый из них выполняет свои функции.

Контур съема потенциала энергии источника

При заборе тепла воздуха используется искусственный обдув корпуса испарителя воздушными потоками от вентиляторов.

Замкнутый цикл жидкого теплоносителя для передачи тепла водной среды или земли осуществляется по трубопроводам, которые соединяют змеевик испарителя с коллектором, утопленным на дно водоема либо заглубленным в землю на расстояние, превышающее промерзание грунта в сильные холода.

В качестве теплоносителя применяются незамерзающие жидкости на основе разбавленных водных растворов спирта. Их принято называть «антифризы» или «рассолы». Они под влиянием более высокой температуры (≥+3ºС) поднимаются к испарителю, передают ему тепло, а после охлаждения (≈-3ºС) самотеком направляются назад к источнику энергии, обеспечивая непрерывную циркуляцию.

Внутренний контур

По нему циркулирует хладагент на основе фреона, «поднимая» тепло на более высокий уровень. Под действием температуры он последовательно переходит в газообразное и жидкостное состояние.

В состав внутреннего контура входят:

• испаритель, забирающий энергию от рассолов и передающий ее фреону, который при этом закипает и становится разреженным газом;
• компрессор, сжимающий газ до высокого давления. При этом резко увеличивается температура фреона;
• конденсатор, в котором горячий газ передает свою энергию теплоносителю выходного контура, а сам остывает, переходя в жидкое состояние;
• дроссель (расширительный клапан), редуцирующий фреон за счет перепада давления до состояния насыщенного пара для поступления в испаритель. При прохождении хладагента через узкое отверстие давление теплоносителя падает до начального значения.

Выходной контур

Здесь циркулирует вода. Она обогревается в змеевике конденсатора для использования в обычной жидкостной системе отопления. При этом способе ее температура достигает порядка 35ºС, что обусловливает ее применение в системе «Теплый пол» с длинными магистралями, позволяющими равномерно передавать генерируемую энергию всему объему помещения.

Использование только радиаторов отопления, создающих меньшие объемы теплообмена с пространством комнат, не так эффективно.

Использование тепловых установок в мире

Практика применения таких тепловых агрегатов в мире насчитывает уже более 50 лет. Главными движущими причинами такого явления стало удорожание традиционных энергетических ресурсов и повсеместная поддержка правительствами многих стран использования альтернативных источников энергии.

Поэтому количество тепловых насосов постоянно растет высокими темпами – до 10 – 30% в год, несмотря на высокую стоимость установки. Количество таких устройств в настоящее время составляет уже более 270 штук. Наиболее активно тепловые системы применяются в США и Канаде. На них приходится до половины установок, используемых во всем мире.

Россия, несмотря на положительные условия для применения тепловых насосов, отстает от мировых тенденций в их использовании. Здесь, по-видимому, играет роль наша убежденность в полной обеспеченности природными ресурсами. При этом, далеко не во всех населенных пунктах страны имеются газопроводы. Мировой опыт использования тепловых наcосов говорит о положительных тенденциях в развитии их использования.
