Как правильно монтировать теплоотражающий экран за батареей

Как работает радиатор

Передача тепла от батареи в комнату происходит за счет конвекции (потока нагретого воздуха) и с помощью лучеиспускания в инфракрасном диапазоне электромагнитного излучения. Это соотношение меняется в зависимости от конструкции радиатора и внешней атмосферы.

Чугунные батареи в основном греют за счет конвекции, а современные при этом подстраиваются под внешние условия. Например, если подача тепла в комнату затруднена шторой или экраном, то поток воздуха распределяется на сам радиатор.

Поэтому, выбирая материал для будущего экрана, стоит немного знать о его свойствах и

1. Пластик: плохо проводит тепло, а также плавится при высоких температурах. Обрабатывать его достаточно тяжело.
2. Металл: хороший проводник тепла при невысокой цене. Кроме того, если у вас есть опыт работы с ним и набор необходимых инструментов, легок в обращении.
3. Дерево: позволяет создать современный экодизайн, но плохо проводит тепло. Если правильно рассчитать ширину отверстий в экране, то этот вариант стоит рассматривать.
4. Гипсокартон: высыхает от длительного нагревания, но при умелом подходе из него можно сделать хороший экран.

Помимо этого, в дизайне широко распространены стеклянные коробы и решетки из стекла, которое является изолятором, то есть не проводят тепло. Зная перечень материалов-теплопроводников, очень просто понять, какие из них можно использовать, а какие будут неэффективными. Также не рекомендуется делать экран из ламината, полимеров и других пористых материалов.

Нюансы применения

Когда выбирается теплоизоляция, стоит помнить, что не всякая может отражать тепло. Чтобы показатель был максимальным фольга должна быть достаточно толстой. Чаще всего изоляция, ее основа, – это экструдированный полиэтилен, имеющий толстый алюминиевый слой, удерживающий максимум тепловой энергии. К ним относятся утеплители Теплофол, Пенофол, Алюфол, другие.

Теплофол

Обшивка, которая может отражать, выпускается в форме матов, рулонных полотен, цилиндров для труб. Если ее изготавливают по технологии, тестированием, характеристика термического сопротивления обязательно указывается в сопроводительных документах. Если фольгировать материал, его спектр применения расшириться до бесконечности. Он идеален для

внутренних работ идеален металлизированный полиэтиленовый материал, который способен отражать тепло. При установке понадобится оставить расстояние между обшивкой и стенкой для вентиляции. Это сохранит материал, предотвратит скопление влаги, рост плесени.
Если это наружная теплоизоляция, стоит остановиться на минеральной вате или п/э с металлом

При укладке важно, чтобы материал был состыкован, щели проклеены специальным скотчем.
Когда утепляется потолок, используется минвата, прослойку воздуха между ней и отделкой. Для создания подобной конструкции монтируется обрешетка из деревянных брусков, также используют металлический профиль.. Для теплосетей, водопроводных магистралей малого диаметра незаменимой станет изоляция без воздушной прослойки

Если труба большого диаметра, подушка между ней и обшивкой обязательна, исключение из правил – фольгированная минеральная вата. Когда изоляция для трубопроводов изготовлена на основе полиэтилена, желательно, чтобы она была фольгированной с двух сторон. Чтобы радиаторы отопления работали на полную мощность, берут материал, который способен эффективно отражать тепло. Вырезают лист по размеру батареи, помещают его между стенкой и отопительным прибором, фольга при этом должна быть направлена лицом к помещению. Изоляция проста в установке, но гарантирует высокий КПД обогревателей, батарей, калориферов, повышая его 30-35%

Для теплосетей, водопроводных магистралей малого диаметра незаменимой станет изоляция без воздушной прослойки. Если труба большого диаметра, подушка между ней и обшивкой обязательна, исключение из правил – фольгированная минеральная вата. Когда изоляция для трубопроводов изготовлена на основе полиэтилена, желательно, чтобы она была фольгированной с двух сторон. Чтобы радиаторы отопления работали на полную мощность, берут материал, который способен эффективно отражать тепло. Вырезают лист по размеру батареи, помещают его между стенкой и отопительным прибором, фольга при этом должна быть направлена лицом к помещению. Изоляция проста в установке, но гарантирует высокий КПД обогревателей, батарей, калориферов, повышая его 30-35%.

Особенности монтажа

Ниша для радиатора оклеивается фольгированным материалом

Для сохранения комфортной температуры в доме отражатель тепла ставится за радиатором и трубами. Он позволяет сэкономить около 10% тепла. Во время выбора материала для монтажа нужно учитывать, что размеры листов должны быть больше отопительной батареи. Также учитывается тип подключения радиатора.

Крепление теплоотражающего экрана можно выполнить на строительный степлер. Произвести установку можно самостоятельно по инструкции от производителя.

Основные советы от специалистов по монтажу экрана за батарею:

• Лучше не покупать матовый металлизированный материал. В качестве теплоотражателя больше подходит полированная фольга.
• Для установки за радиатор достаточно теплозащитной пленки с односторонним покрытием. Двухсторонняя используется для других целей. Ее стоимость выше, а эффективность не изменится.
• Необходимо оставлять забор 1-2 см с обеих сторон от изолятора. Благодаря наличию дистанции будет получено оптимальное термальное сопротивление отражателя, экран сможет эффективно отразить все тепло внутрь помещения.

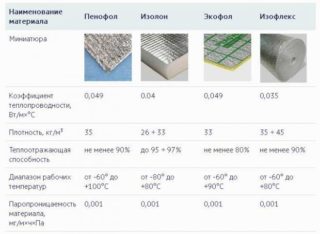

Характеристики материалов для теплоотражающего экрана

Правила установки отражателя за радиатор:

• Необходимо обеспечить герметичность экрана. Для этого все стыки заделывают металлизированным скотчем.
• Эффективность достигается только при использовании металлизированной алюминиевой фольги. В случае применения материала с металлическим напылением или произведенным термическим способом необходимый эффект достигнут не будет. Это связано с малой толщиной металлического отражающего слоя.

• При невозможности поставить профессиональный отражающий экран можно сделать самостоятельный отражатель. Для этого берут фанеру и покрывают ее фольгой или используют оцинкованную жесть.

• Эффективность экрана напрямую зависит от расстояния между отражателем и батареей.
• Толщина изоляции должна быть не менее 5 мм.
• Отражающая поверхность должна быть направлена в сторону радиатора.

Установка делается с помощью степлера, жидких гвоздей или другого клеящего состава, который рекомендует производитель.

Перед монтажом экрана радиатор лучше снять

Порядок действий:

1. Замеры настенных участков и радиатора.
2. Покупка материалов. К полученному размеру нужно добавить запас.
3. Проверка наличия расстояния между нагревателем и местом установки пленки. При отсутствии свободного пространства необходимо отрегулировать подвеску батареи.
4. Снятие радиатора.
5. Создание меток на стене, где будут установлены крепежные скобы. Демонтаж крепежей, на которых висит батарея.
6. Осмотр целостности кладки стеновой поверхности. При необходимости следует заделать трещины, щели и другие дефекты. Выравнивание стен.
7. Приклеивание экрана.
8. Установка подвесов и радиатора на место.

Что необходимо сделать для повышения эффективности батареи с экраном

Экран в какой-то мере снижает теплосъём с поверхности батареи. То есть разница температуры теплоносителя между прямой подачей и обраткой будет меньше.

Говорить об однозначном ухудшении скорости конвекции из-за наличия экрана нельзя. Достаточно привести в пример электрические конвекторы, у которых нагревательный элемент расположен в корпусе в виде короба, имеющего входное отверстие снизу, а выходное сверху. Такое устройство даже улучшает конвекцию, так как короб выполняет роль вертикального воздуховода, который увеличивает скорость потока.

Но что хорошо для конвекторов, не подходит для радиаторов. Батарея же работает и на конвекцию, и на радиацию (излучение). А экран какую-то часть инфракрасного излучения поглощает, а какую-то отражает обратно. И если поглощённая экраном тепловая энергия создаёт условия для вторичной конвекции, то отражённая — обогревает фасад. Это тепло можно заставить работать на обогрев помещения. Даже в обычных условиях (без экрана) рекомендуют установить за радиатором отражающую плоскость, которая возвращает в помещение инфракрасное излучение от внутренней поверхности батареи. Обычно используют фольгированный пеноплекс (или аналогичный материал). При установке экрана такая рекомендация вдвойне актуальна.

Изделия из стекла

Стеклянные экраны прекрасно вписываются в современные интерьеры: поп-арт, минимализм и др. Всё зависит от того, как обработано стекло.

Существует вариант заказа самоклеящейся плёнки с любым рисунком для стеклянного экрана. Также можно нанести рисунок с помощью пескоструйного аппарата или пасты, предназначенной для травления стекла. Для этих целей подходят матовая или прозрачная поверхность.

Если отсутствует желание тратить силы на обработку или же нет материалов и инструментов, то можно заказать готовое матовое стекло нужного размера и цвета. Обработку кромки лучше выполнить самому. Главное, чтобы стекло было закалённым.

Простейший вариант монтажа — точечно прикрепить экран к стене в нескольких местах. Продаётся специальная фурнитура, которая позволяет крепить стекло дистанционно.

Главным недостатком такого экрана является то, что для монтажа в стекле необходимо просверлить отверстия для крепежа. Поэтому для каркаса используют холоднокатаную трубу с тонкими стенками. Продаётся она в магазинах с мебельной фурнитурой. Обычно труба хромированная. В некоторых магазинах можно заказывать покраску. Крепить стойки нужно к полу.

Для дополнительной устойчивости стеклянного экрана можно прикрепить к стене ещё два стационарных крепежа. Стекло нужно закрепить между ними зажимами.

Инфракрасное излучение

Суть этого метода заключается в использовании свойств инфракрасных лучей. Направленный поток нагревает твердые предметы, находящиеся под излучением, а они в свою очередь повышают температуру воздуха дома.

Особенности оборудования

Инфракрасное излучение может исходить от точечных элементов или от поверхностей. Производится расчет необходимого количества приборов. Излучатели могут быть двух видов:

Стационарные излучатели фиксируются на потолке и стенах в тех местах, где необходимо произвести нагрев. Мобильный вариант на опоре можно перемещать в пределах частного дома, его даже можно использовать на открытом воздухе.

Также инфракрасное излучение может исходить от поверхностей. Для этого используется специальная пленка, которая располагается под облицовочным слоем на потолке, стенах и потолке. Эта технология является новинкой в разработке отопительных комплексов.

Плюсы и минусы

Эксплуатация инфракрасных излучателей связана как с положительными, так и с отрицательными моментами. К плюсам можно отнести:

• быстрый прогрев помещения;
• экономный расход электроэнергии;
• возможность перемещения прибора;
• автоматическая регулировка режима отопления;
• использование источника тепла на открытых площадках;
• невысокая стоимость инфракрасного оборудования.

Покупку и установку излучателей для домов площадью 100 м² можно ограничить 30000 рублей. Если предусмотрено пленочное инфракрасное отопление, стартовым порогом расходов будет сумма в 160000 рублей.

Минусы инфракрасной системы отопления состоят в том, что располагаться приборы должны не ниже чем на 1,5 метра от уровня пола. Это необходимо для того, чтобы не повредилось напольное покрытие дома. Длительная работа излучателя может привести к его перегреву.

Теплоотражающий экран за радиатором

Нередко жильцы квартир сталкиваются с такой ситуацией, имеющиеся батареи отопления вроде бы и горячие, а вот в комнатах холодно. Обычно эти батареи установлены в небольших нишах под оконными проёмами и часть тепла от батареи направлена на обогрев кирпичей наружной стены. Получается, что теплопотери дома увеличиваются. Чтобы исправить эту ситуацию и пустить поток тепла внутрь комнаты нужно какое-то инженерное решение. Например, теплоотражающий экран за радиатором отопления. Этот факт был проверен Российскими учёными и они получили положительный результат.

Этот простой способ хотя и давно известен, но мало распространён. Более эффективен он будет, если в вашем доме горячие батареи. Это и понятно, количество отражаемого тепла больше. Не могу назвать точного процента увеличения тепла в помещении, он расходится в различных источниках, но свою цель, уменьшение теплопотерь они выполняют.

Материалы для изготовления

Такой теплоотражающий экран за батареей обычно изготавливается из материалов, которые имеют низкую степень теплопроводности. На современном рынке таких материалов несколько. Это пенофол, фольгопласт и другие. Эти материалы хороши ещё и тем, что помимо фольги имеют слой утеплителя. Для того чтобы достигнуть герметизации такого экрана необходимо все стыки проклеить металлизированным скотчем.

Но этими свойствами обладают материалы только с металлизированной алюминиевой фольгой. Фольга и есть отражатель. Если произведено металлическое напыление так называемым термическим способом, то толщина металлического слоя будет мала и такой материал не сработает в качестве экрана. Об этом надо помнить при покупке материала.

Также отражающий экран для батареи можно сделать из фанеры, прикрепив на неё фольгу. Подойдёт конструкция, сделанная из оцинкованной жести.

Для того чтобы теплоотражающие экраны работали, между ними и радиатором отопления должен быть зазор не менее 3-х сантиметров, иначе нарушается конвекция. Тёплый воздух будет циркулировать не так, как нам надо.

Функциональные возможности

Установив теплоотражающий экран за батареей отопления, около наружной стены, можно добиться увеличения температуры воздуха в помещении на 2 градуса.

Отражающие экраны устанавливаются по следующим правилам:

• Толщина изоляционного слоя должна быть не менее 5 мм.
• Отражающая сторона экрана должна быть развёрнута в сторону батареи.

Если экран не имеет самоклеящегося слоя, то прикрепить его можно с помощью скоб строительного степлера.

Помимо отражения тепла такой экран может исполнять пароизоляционную функцию, то есть защитить стену от проникновения в неё влаги.

Размер такого отражающего экрана должен быть больше, чем размер радиатора отопления. Безусловно, для установки такого экрана за радиаторами отопления ни в какую компанию обращаться не надо, можно это сделать самостоятельно.

На видео показано как просто и быстро сделать отражающие экраны для радиаторов.

Целесообразность

Конечно, в домах с центральным отоплением снижение теплопотерь не так актуально, как в частном доме. Пока ещё мы не научились контролировать тепло, потребляемое каждой отдельной квартирой, как умеем измерять потребление воды. Но ощутить тепло, которое несут отражающие экраны за радиаторами, мы можем.

Некоторые скептически настроенные люди, говорят о том, что при установке таких экранов смещается точка росы и на стенах образуется плесень. Начну с того, что эти отражающие экраны я установил у себя только на зимний период. На весну и осень, когда за окном ещё достаточно тёплая погода, а батареи уже работают, я их снял. Специально температуру в комнате я не сравнивал по градусам, но теплее стало. От стены не веяло холодом. Я устанавливаю их за радиаторами уже три года для тепла и уюта. Особенно спасают при сильных морозных, ветреных днях. Так что советую всем. Для чего, собственно говоря, и была написана эта статья.

Общее описание конвективных пучков

В конвективном пучке труб, относительно остывшие, уходящие газы передают тепло через стенки труб котловой воде, которая поступает в пароводянной котел из деаэратора.

Нагреваемая или испаряющаяся вода поступает в топочные экраны, а дальше в виде насыщенного пара попадает на сепарационные устройства верхнего барабана, где пар сепарируется от влаги и движется дальше в пароперегреватель либо используется на производственные нужды.

Схема контуров котла. Источник фото: hbmygm.com

Продукты сгорания, движутся по газововоздушному тракту котлоагрегата, передавая тепловую энергию нагреваемой воде по принципу лучистого и конвективного теплообмена.

Эффективность функционирования конвективных пучков будет зависеть от коэффициента теплопередачи — от дымовых газов к воде и насыщенной пароводяной среде.

Развитый котельный пучок (КП) в вертикальных паровых котлах представляет котловую поверхность нагрева, объединяющей верхний и нижний котловые барабаны, трубы которой ввальцованы в стенки барабанов.

Более холодная котловая вода опускается из верхнего барабана, попадает в топочные коллекторы с Дн 219 мм, и далее по экранным трубам, расположенных в центре, в виде нагретой воды с насыщенным паром движется в верхнее барабанное устройство.

Экраны в циркуляционный контур соединяются путем подключения трубной части к топочным коллекторам методом сварки.

Обычно, паровые котлы типа ДКВР содержат 3 контура циркуляции: один, организуемый кипятильный пучком, и два, сформированными левым и правым экранами.

Частично котловая вода, поступает в верхний котловой барабан, поднимается по более горячей части труб конвективного пучка, а по более холодным попадает в нижний. После этого котловая вода делится на 3 потока: первый по топочным экранам, называемым подъемными, поднимается в виде смеси пара и воды в верхний барабан.

Два остальных попадают в нижние топочные коллекторы, затем через топочные экраны, также в виде смеси пара и воды, поступают в верхнее барабанное устройство парового котлоагрегата, а далее направляются в трубный пучок теплообменника, если котел работает в системе теплоснабжения.

Котел ДЕ, функционирующий по принципу естественной циркуляцией котловой воды, способен надежно и эффективно работать, выдавая рабочие параметры пара, только при условии, если будет правильно организовано движение котловой воды в экранных трубах и кипятильном пучке.

Для того, чтобы обеспечить естественную циркуляцию, должен существовать рабочий перепад температур и создан необходимый уровень охлаждения поверхностей нагрева.

Таким образом, будет обеспечена естественная циркуляция смеси пара и воды в котловых трубах под воздействием гравитационных сил, гарантированных разницей в показателях плотности воды и пара.

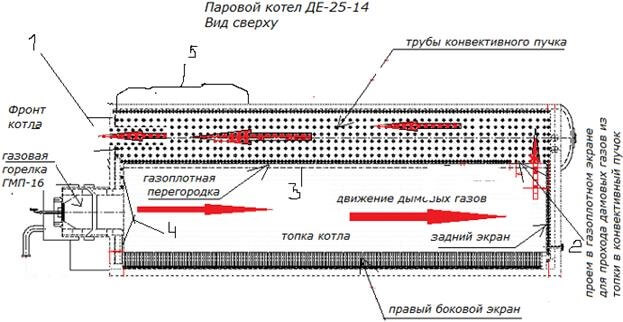

Схема работы котла ДЕ

При расчете конвективных пучков применяют формулу теплопередачи и теплового баланса. Подсчет производится для 1 м3 газообразного топлива с рабочими показателями котла.

Газовые отопительные агрегаты ПТВМ, работают с принудительной циркуляцией теплоносителя, что должно быть учтено при расчете конвективного блока водогрейного котла.

1 Теплоотражающий экран – максимум эффекта при минимуме затрат

В большинстве квартир и жилых домов радиаторы отопления устанавливаются под оконными проемами. Участок стены за ними всегда обогревается интенсивнее всего. Эксперты говорят, что эта часть может нагреваться до 35–40°. По сути драгоценное тепло уходит на обогрев наружной стены здания вместо того, чтобы сделать температуру в помещении более высокой.

Проблему тепловых потерь реально решить простым способом – установить тепловой экран на участок стены прямо за радиатором

Еще большие тепловые потери наблюдаются в случаях, когда радиатор монтируется в нишу. Она тоньше стеновой поверхности. А значит, через нее в комнаты холодный воздух проникает в огромных количествах. Мириться с таким положением вещей, несомненно, нельзя. Да и не нужно. Проблему тепловых потерь реально решить простым и элегантным способом – установить тепловой экран на участок стены прямо за радиатором.

Интересующее нас теплоотражающее приспособление не только сохраняет тепло. Оно, кроме того, защищает батареи от проникновения в них частичек пыли и влаги из-за стены (через небольшие трещины). Визуально теплоотражающие экраны заводского производства выглядят привлекательно. Это дает возможность с их помощью украсить невзрачные участки стены за радиаторами отопления.

Сфера применения

Отражающая теплоизоляция применима для всех поверхностей без грязи и пыли, подходит для сложных конструкций с углами, изгибами и перепадами. Утепление стен с наружной стороны можно достичь максимального эффекта при создании воздушного зазора в 20 мм с фольгированной стороны.

Эффективен материал для многоэтажных и одноэтажных каркасных домов, при этом это увеличит сопротивление стен без увеличения их объема. Монтаж осуществляется встык без нахлестов, а швы проклеиваются фольгированным скотчем.

Применение изнутри

Если есть желание утеплить помещение изнутри, то есть два вариант. Первый вариант – сделать 2 воздушных зазора между внешней стеной и материалом, между изоляцией и облицовкой (к примеру, гипсокартоном). В таком случае используется ТИМ с двойным фольгированием.

Второй вариант – создание одного зазора между внешней стеной и изоляцией, для чего применяется фольгированный с одной стороны материал. Фольгу обращают внутрь помещения.

Изоляция крыши

Отражающие ТИМ, смонтированные на крыше, дают не только тепловую, но и паровую изоляцию. Защищается также и подкровельное пространство от влаги.

Особенно эффективна отражающая пленка при изоляции потолка бани.

Трубопроводы и вентиляция

Для труб нужна изоляция с двусторонним фольгированием. Если трубы имеют диаметр меньше 159 мм, то можно не создавать воздушный зазор между ТИМ и трубой. Если у труб больший диаметр, то зазор – обязателен. Воздушный зазор устраивается следующим образом:

• первый вариант — крепление колец из фольгированной пленки к трубе с расстоянием 300-400 мм друг от друга. А поверх колец труба обматывается изоляцией;
• второй вариант – вдоль трубы прокладываются деревянные бруски с сечением в 10 на 10 мм или 20 на 20 мм, после чего поверх них идет обмотка изоляцией.

Стыки нужно заклеить алюминиевым скотчем. Утепление вентиляционных коробов позволит устранить теплопотери и дать звукоизоляцию.

Монтаж пленок за радиаторы – простая последовательность действий

С технологической точки зрения фольга за отопительной батареей устанавливается без каких-либо затруднений. Все работы вы выполните качественно и быстро, если прислушаетесь к некоторым советам.

Во-первых, не приобретайте матовый металлизированный материал. Используйте исключительно полированную фольгу.

Во-вторых, не покупайте пленки с двухсторонними пленками. Одной воздушной прослойки для обеспечения качественного теплоотражения вполне достаточно.

В-третьих, оставляйте зазор порядка 1,5–2 см с двух сторон слоя изолятора. Он необходим для получения оптимального термосопротивления отражателя (1,15 кв.м*°С/Вт).

Приготовьте жидкие гвозди либо стандартный клеящий состав, используемый для монтажа обоев, а также непосредственно отражающую фольгу, и приступайте к ее установке. Порядок действий следующий. Сначала тщательно замеряете размеры настенных участков, где планируется установка экрана, либо ниш.

Параметры пленки должны соответствовать проекции батареи отопления на стенку. К полученному результату добавляете еще около 10 %. В этом случае теплоотражающий потенциал фольги будет немного большим. Некоторые мастера говорят, что лишние сантиметры не нужны.

Эффект от них будет незначительным, а вот торчащие из-за радиатора края экрана сильно испортят эстетику помещения. Смотрите сами, выбирайте подходящий лично вам вариант.

Затем удостоверьтесь в том, что между нагревательным прибором и пленкой, которую вы будете монтировать, останется зазор не менее 1,5 см. Когда свободного пространства не хватает, придется отрегулировать подвеску радиатора, чтобы обеспечить недостающие сантиметры.

Далее снимаете радиатор. Намечаете места, где расположены его крепежные скобы. Демонтируете их. Осматриваете кирпичную либо бетонную кладку стеновой поверхности.

При наличии щелей, трещин, прочих дефектов заштукатуриваете их (или шпаклюете). Выравниваете стену, наклеиваете экран (обмазываете обойным либо полимерным составом его обратную сторону).

Вместо клея, как было отмечено, разрешается применять жидкие гвозди. В некоторых случаях допускается использовать степлерные скобы или маленькие гвозди для крепления фольги (если они без особых проблем входят в материал стенки и прочно удерживаются в нем). Аккуратно возвращаете подвесы на место и устанавливаете батарею.

Дополнительно дадим несколько полезных рекомендаций домашним умельцам, которые впервые монтируют теплоотражающие изделия. Если во время установки экрана вы повредили его наружное покрытие, место пореза можно замаскировать пленками ЛАМС либо ЛАС.

Они изготавливаются из фольги и не снижают эффективность отражения тепла. Не пытайтесь найти экраны чересчур большой толщины. Практика показывает, что пяти сантиметров вполне достаточно для качественно сбережения тепла в доме.

Рекомендации по процессу монтажа

• Установка теплоотражающего экрана за батареей технологически проста, но будет выполнена быстрее и качественнее, если учитывать следующие практические рекомендации:
• максимальный эффект при использовании пенофола и аналогичных материалов достигается при наличии воздушного зазора в 15-20 мм с обеих сторон изолирующего слоя. В этом случае достигается термическое сопротивление изолирующей конструкции до 1.1-1.2 (м∙°С)/Вт. Монтаж производится на деревянные рейки, а пенофол должен быть с двухсторонним фольгированием (тип B);
• в большинстве случаев для обустройства экрана-отражателя для батарей достаточно одной воздушной прослойки – между радиатором и изолирующим материалом. Двухстороннее фольгирование в этом случае необязательно;
• при выборе отражателя следует учитывать, что фольга должна быть полированной (не матовой).

Main menu

Здраствуйте, уважаемые читатели! Такое энергоэффективное мероприятие, как установка теплоотражающего экрана за радиатором — технически несложное при монтаже радиатора, и в то же время позволяет сэкономить до 5-10 процентов количества тепла на отопление помещения. Другое дело, что мало где это делается реально

Думаю, что просто не задумываются над этим, не обращают внимание. Я практически не видел, чтобы в зданиях использовалась эта энергосберегающая методика. А ведь некоторый процент тепла, выделяемого радиаторами, уходит через стену здания на улицу, вместо того чтобы остаться в доме

А ведь некоторый процент тепла, выделяемого радиаторами, уходит через стену здания на улицу, вместо того чтобы остаться в доме.

Ведь при нагреве внутреннего воздуха помещения, нагревается также и область стены за радиатором отопления. И как раз в этой области происходят потери тепла, так как температура внутренней поверхности стены за радиатором выше, чем температуры прочих поверхностей стены.

Чтобы устранить это нежелательное явление, можно установить теплоотражающие экраны за приборами отопления. Обычно это делается с помощью теплоотражающей пленки. Это может быть теплоизолирующая пленка, например Стизол, Тепофол, или подобная. Сейчас выпускается достаточно много видов фольгированной отражающей изоляции.

С помощью такой пленки увеличивается термическое сопротивление теплопередаче стены за отопительным прибором, и происходит отражение теплового излучения от радиатора обратно в комнату. Отражающий слой теплоизоляции обязательно должен обращен в сторону источника тепла. Размер защитного экрана должен быть немного больше размера отопительного прибора.

При монтаже теплоизолирующей пленки необходимо также обращать внимание на геометрическое расположение радиаторов относительно стены. Для увеличении полезной площади комнаты желательно устанавливать радиаторы в нишах под оконными проемами. Но соответственно, если монтировать радиатор в такой нише, то происходит уменьшение толщины стены, и это надо учитывать

Слой теплоизоляции в этом случае увеличивается. Также необходимо смотреть и на способ подключения радиаторов

Но соответственно, если монтировать радиатор в такой нише, то происходит уменьшение толщины стены, и это надо учитывать. Слой теплоизоляции в этом случае увеличивается. Также необходимо смотреть и на способ подключения радиаторов.

Известно, что лучше подключать отопительные приборы по односторонней (боковой) схеме, либо по диагональной схеме. Одностороннее подключение, это когда задействованы верхний и нижний патрубки только одной стороны радиатора, диагональное подключение — подводящая труба монтируется к верхнему патрубку радиатора с одной стороны, а отводящая к нижнему патрубку отопительного прибора с другой стороны. Реализация энергосберегающего мероприятия по установке теплоотражающих экранов за радиаторами позволяет пусть и незначительно, но все таки экономить тепло в доме.

А что вы думаете об установке защитных экранов?
