Как самому изготовить теплоаккумулятор для котла отопления

Преимущества и недостатки буферной емкости

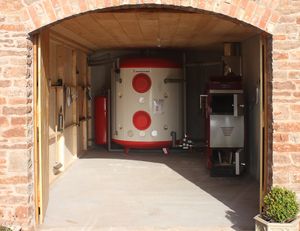

Буферная емкость для котла

К основным преимуществам системы отопления с тепловым аккумулятором относятся:

• максимально возможное увеличение КПД твердотопливного котла и всей системы при одновременной экономии энергоресурсов;
• обеспечение защиты котла и другого оборудования от перегрева;
• удобство пользования котлом, позволяющее осуществлять его загрузку в любое время;
• автоматизация работы котла за счет применения датчиков температуры;
• возможность подключения к ТА нескольких различных источников тепла (например, двух котлов различных типов), обеспечивая их объединение в один контур отопительной системы;
• обеспечение стабильной температуры во всех комнатах дома;
• возможность обеспечения дома ГВС без использования дополнительных водонагревающих устройств.

К недостаткам аккумуляторов тепла для системы отопления можно отнести:

• повышенную инерционность системы (с момента розжига котла до выхода системы на рабочий режим проходит гораздо больше времени);
• необходимость установки ТА вблизи отопительного котла, для чего в доме требуется отдельное помещение необходимой площади;
• большие габариты и вес, обуславливающие сложность его транспортировки и монтажа;
• достаточно высокую стоимость промышленно выпускаемых ТА (в некоторых случаях его цена, в зависимости от параметров, может превышать стоимость самого котла).

Интересное решение: теплоаккумулятор в интерьере дома.

В интерьере

Использование теплового аккумулятора экономически выгодно не только для твердотопливных котлов, но и для электрических или газовых систем обогрева.

В случае с электрокотлом. ТА включается на полную мощность ночью, когда тарифы на электроэнергию значительно ниже. Днем, когда котел отключен, обогрев помещений осуществляется за счет тепла, накопленного за ночь.

Для газовых котлов экономия достигается за счет попеременного использования самого котла и ТА. При этом газовая горелка включается гораздо реже, что обеспечивает меньший расход газа .

Нежелательна установка теплонакопителя в отопительных системах, где требуется быстрый и или кратковременный нагрев помещения, так как этому будет мешать повышенная инерционность системы.

3 comments

Вместо указанных в статье теплоаккумуляторов успешно можно использовать накопительные водонагреватели емкостью от 200 л, включенных параллельно. Теплоаккумуляторы подключаются к отопительному котлу после штатного нагрева дома и (или) угрозы перегрева котла. Это намного дешевле, чем предлагаемые варианты. К тому же ТЭНы водонагревателей могут быть использованы в перерыве работы котла, например, ночью. Это выгодно при многотарифном счетчике. Единственно, при использовании в качестве теплоносителя этилен или пропилен -гликоль из водонагревателей надо удалить магниевый стержень, установленный для смягчения воды. У меня такая система работает четыре года, позволяя даже зимой топить твердотопливный котел раз в сутки. При сильных морозах (от -27) дважды в сутки. Теплоаккумулятором служат три накопительных водонагревателя емкостью каждый 200 л. Каждый водонагреватель обошелся мне в 9700.

Использование теплоаккумулятора в разных системах обогрева

Схема ГВС

Теплоаккумуляторы эффективно показывают себя при использовании в самых разнообразных системах обогрева. При этом в каждом случае подобный накопитель позволяет существенно сэкономить на отоплении.

Чаще всего тепловыми аккумуляторами комплектуются системы твердотопливного обогрева. Установка будет способствовать более экономичному расходу топлива и эффективному обогреву, а также предотвратит преждевременный износ отопительных радиаторов.

Не лишним будет тепловой аккумулятор и в системе электрического отопления, в особенности в регионах с двойным тарифом за электричество. Ночью, когда электроэнергия продается потребителю по более доступной стоимости, аккумулятор будет накапливать тепло. Днем же можно будет на некоторое время выключить котел и топить силами теплоаккумулятора.

Используются накопители и в многоконтурных отопительных системах. Благодаря ним обеспечивается распределение теплоносителя между контурами. Монтаж патрубков может быть выполнен на разной высоте, что позволит получать воду, нагретую до разной температуры.

Устройство теплоаккумулятора

Основа накопителя – это обычный бак, снизу и сверху имеющий парубки, к которым крепится змеевик. Внизу бак соединяется с источником тепла, а вверху – с отопительной системой. Агрегат отличается высокой теплоемкостью воды. Аккумулятор работает по определенному принципу.

В боковых стенках бака есть две трубы. Одна является проводником холодной воды от водопровода, вторая нужна для теплового носителя, чтобы тот поступал в радиаторы отопления.

Верхний змеевик соединяют с трубой, через которую идет холодная вода, а нижний – с патрубком горячей воды.

Принцип работы

Горячая вода циркулирует через змеевик и нагревает жидкость, находящуюся в баке-теплоаккумуляторе. Если котел выключается, вода в трубах постепенно остывает, но циркуляция продолжается. Прохладная жидкость, поступающая в накопитель, начинает выталкивать имеющийся там горячий накопитель в систему отопления, за счет чего помещения продолжают обогреваться какое-то время, даже если котел выключен.

Чтобы теплоноситель двигался по трубе, нужно укомплектовать бак циркулярным насосом.

Монтаж патрубков

Монтируются патрубки в заранее подготовленные для этого отверстия. Размещать их нужно следующим образом:

• три штуцера должно быть равномерно установлено по всей высоте конструкции — к ним подключаются термометры;
• к верхней крышке через отверстие монтируется патрубок, к которому будет присоединён клапан сброса воздуха;
• на расстоянии от низа 30–50 см подключается 2 штуцера — через один из них в бак будет поступать горячая вода, а через второй забираться в систему отопления;
• возле дна, соответственно, также 2 патрубка (один для возврата теплоносителя в котёл, второй из системы в ёмкость);
• ко дну подключается кран для спуска воды в случае необходимости.

5 Изготовление бака своими руками

Благодаря простоте конструкции теплового аккумулятора изготовить его самостоятельно не составит труда. Сделать его можно из подручных материалов, а для такой работы не придется использовать какой-либо сложный дорогостоящий профессиональный инструмент. Чертежи буферной емкости для отопления своими руками можно с лёгкостью отыскать в сети интернет.

Алгоритм действий следующий:

1. 1. За основу можно взять стальную бочку еврокуб или аналогичные по размерам ёмкости. В качестве теплообменника используют медную трубку диаметром 20−30 миллиметров и длиной от 8 до 15 метров. Трубка сгибается в спираль и устанавливается внутри резервуара.
2. 2. В верхней части теплоаккумулятора делают отверстие, куда выводят патрубок, необходимый для выхода горячей воды. Внизу бака проделывают аналогичное отверстие, которое используется для слива холодной жидкости. Каждый отвод оснащается краном, позволяющим перекрывать движение теплоносителя, поступающего в накопительный резервуар.
3. 3. Готовая металлическая емкость и вваренные в неё патрубки проверяются на герметичность. Для этого бочку заполняют водой и осматривают на предмет протечек. Если утечки жидкости не установлено, можно переходить к утеплению самодельного теплоаккумулятора.
4. 4. Перед тем как приступать непосредственно к утеплению внешней поверхности емкости, необходимо зачистить ее от заусениц и обезжирить. Металл грунтуется и окрашивается порошковой термостойкой краской. Такая обработка позволит защитить готовую емкость от коррозии.
5. 5. Для утепления резервуара может использоваться рулонная базальтовая вата толщиной 8 миллиметров. Ее крепят скотчем или шнурами-бечевками. Для повышения эффективности выполненного утепления сверху базальтовую вату можно укрыть фольгированной пленкой.
6. 6. Внешний слой теплоаккумулятора выполняется из синтетики, кожзаменителя или аналогичных материалов. В чехле вырезают отверстия под отводные патрубки, после чего емкость подключается к отопительной системе и котлу.

Сделав теплоаккумулятор для котлов отопления своими руками, можно повысить эффективность работы автономного оборудования, сократив расходы на обогрев частного дома. На сегодняшний день существует несколько различных типов теплоаккумуляторов, выбор которых будет зависеть от особенностей отопительных котлов и конструкции используемой в доме системы обогрева. Можно с легкостью подобрать различные по своей конструкции и объему теплоаккумуляторы, а благодаря их простой конструкции выполнить такой резервуар не составит труда.

Изготовление бака-теплоаккумулятора своими руками

Теплоаккумулятор по форме представляет собой обычный бак, сделать его самостоятельно несложно. Сначала нужно определиться с объемом аккумулятора. Его емкости должно хватить на непрерывную работу системы отопления дома между двумя загрузками топлива – в случае твердотопливного котла либо на работу котла только в ночное время суток – в случае электрокотла.

На практике установлено, что для достаточного обогрева 100 м 2 помещений необходим теплоаккумулятор емкостью не менее 1,4 м 3. Величина эта рекомендуемая, окончательный объем бака подбирается для каждого случая отдельно.

Выбор конструкции

Тепловые аккумуляторы бывают двух видов:

• С теплообменником – внутри бака размещается теплообменник в виде спирали из нержавеющей (или медной) трубки, которая подключена напрямую к котлу, в результате чего теплоноситель котла перемещается по отдельному контуру и за счет этого нагревается вода;
• Без теплообменника – теплоноситель в котле и системе отопления один и тот же.

Бак с теплообменником используется, когда к тепловому аккумулятору подключается более одного источника тепловой энергии, например, кроме котла подключен еще солнечный коллектор или тепловой насос либо давление в контуре котла недопустимо для системы отопления и т.д.

Совет! Если в системе отопления только один котел, теплоаккумулятор своими руками проще сделать без теплообменника.

Изготовление бака

Под теплоаккумулятор подойдет любой бак соответствующего объема. Он может быть круглым или прямоугольным, изготовленным из стали или пластика. Но в случае бака из пластика, следует убедиться, что материал способен выдержать высокие температуры теплоносителя, которые могут доходить до 90 °C.

Если подходящей емкости нет, ее можно изготовить своими руками. Для этого понадобятся:

• Стальной лист, толщиной не менее 2 мм;
• Трубы, фланцы или сгоны (если трубопроводы соединяются на резьбе).

Бак своими руками проще сделать прямоугольной формы. Зная объем аккумулятора, габаритные размеры металлоконструкции можно подогнать под условия помещения, где будет производиться установка.

Процесс изготовления теплоаккумулятора своими руками производится в следующей последовательности:

1. 1 Разметка и резка в размер стального листа;
2. 2 Сварка металлоконструкции бака;
3. 3 Разметка и приваривание отводов и фланцев (сгонов);
4. 4 Зачистка сварочных швов;
5. 5 Проверка на герметичность, нужно заполнить бак водой и внимательно осмотреть сварочные швы на отсутствие утечек.

При изготовлении теплоаккумулятора своими руками обязательно нужно предусмотреть ремонтный люк, позволяющий очищать внутреннюю поверхность емкости от отложений и накипи, а также дренажный слив.

Далее нужно сделать теплоизоляцию металлоконструкции бака со всех сторон. В качестве теплоизоляции можно использовать:

• Пенопласт;
• Минеральную вату;
• Любой другой подходящий теплоизолятор.

Важно! Чем лучше будет теплоизолирован самодельный бак, тем дольше он будет способен удерживать в себе тепловую энергию. На тепловом аккумуляторе обязательно должен быть предусмотрен предохранительный клапан

Кроме того, аккумулятор рекомендуется оснастить термометром и запорной арматурой на каждом из отводов, в результате чего облегчается его обслуживание

На тепловом аккумуляторе обязательно должен быть предусмотрен предохранительный клапан. Кроме того, аккумулятор рекомендуется оснастить термометром и запорной арматурой на каждом из отводов, в результате чего облегчается его обслуживание.

Теплоаккумулятор устанавливается в непосредственной близости от котла, чтобы избежать лишних потерь тепла. Установку производить на ровную бетонную поверхность. Доступ к ремонтному люку не должен быть загроможден.

После монтажа теплоаккумулятора подключают его отводы к контуру котла и контуру системы отопления. Аккумулятор, сделанный своими руками, готов к работе.

Функции, преимущества и недостатки использования теплового аккумулятора

Теплоаккумулятор служит для того, чтобы запасать тепло. Благодаря ему система отопления с твердотопливным котлом становится более выгодной, практичной и производительной.

Подключаемые системы к буферной ёмкости

Теплоаккумулятор выполняет ряд функций:

1. Аккумуляция тепла от котла и последующий его расход по требованию отопительной системы. Это стало возможным благодаря применению трехходового клапана либо специальной автоматики.
2. Предохранение обогревательной системы от перегрева.
3. Максимальный показатель КПД в работе котлов.
4. Возможность в одной схеме увязать различные источники тепла.

О видах трёхходового клапана можете узнать из этой статьи.

В системе отопления с использованием теплового аккумулятора выделяются следующие преимущества:

• защита котла от перегрева;
• работа с максимальной экономией энергоресурсов и увеличение КПД всей системы отопления;
• простота и удобство в пользовании котлом, возможность загружать его в любое время;
• обеспечение стабильной температуры на всей площади помещения;
• возможность обеспечивать дома горячим водоснабжением, не используя дополнительные водогрейные устройства.

Недостатки аккумуляторов тепловой энергии:

• большой вес и большие размеры;
• устанавливать его необходимо рядом с отопительным котлом, поэтому в доме должно быть отдельное помещение соответствующей площади;
• высокая цена.

1 Описание теплоаккумуляторов

Теплоаккумулятор представляет собой буферный резервуар, который предназначен для накопления избыточного тепла, образующегося при работе отопительного котла. Сохранённая в баке жидкость в последующем используется для нагрева помещения, что позволяет существенно сократить расход топлива, обеспечивая при этом комфортную температуру в доме.

Оснащение выполненного своими руками теплоаккумулятора различными температурными датчиками и интеллектуальным регулятором позволит автоматизировать передачу тепла из накопительного резервуара в систему отопления, что не только упрощает эксплуатацию техники, но и сокращает расход топлива, повышая теплоэффективность оборудования.

Что представляет собой теплоаккумулятор для котла отопления

Теплоаккумулятор представляет собой герметично закрытый бак, сделанный из черной стали. Она имеет четыре патрубки, к которым соединяются трубопроводы отопительной системы. Два патрубка находятся на верхней стороне, и еще два расположены на нижней стороне. Когда котел работает на полной мощности, он выделяет огромное количество энергии.

Но система не всегда нуждается в такой энергии. В этом случае буферная емкость просто забирает излишки тепла, затем возвращает его в систему, когда в ней не хватает тепла. Далее будет рассмотрен принцип работы теплоаккумулятора.

Как уже было сказано, устройство имеет два патрубка на верхней стороне, и еще два патрубка на нижней стороне. К одной из верхних патрубков подключается труба, по которой жидкость поступает в аккумулятор тепла. К одной из нижних патрубков подходит обратный трубопровод, по которому жидкость уже низкой температуры из бака поступает в котел. На этом трубопроводе устанавливается циркуляционный насос, который выкачивает всю холодную воду из бака, и направляет в котел. Так завершается первый контур.

Работает он следующим образом: когда котел приступит к действию, нагретая вода поступает в теплоаккумулятор, в которой имеется холодная вода. Из-за разницы температур они не смешиваются. Горячая вода будет оставаться сверху, а холодная вода — снизу. В это время включают насос, который начинает выкачивать холодную воду и направлять ее в сторону котла. Как только теплоаккумулятор наполняется горячей водой, циркуляционный насос прекращает свою работу.

Ко второму верхнему патрубку подходит труба, по которой вода выходит из бака и поступает в потребители, то есть в радиаторы. Ко второму нижнему патрубку подключается трубопровод, по которому вода из радиаторов поступает в аккумулятор тепла. На этом трубопроводе имеется циркуляционный насос. Так завершается второй контур.

В тот момент, когда котел прекращает свою работу, в теплоаккумуляторе уже имеется запас горячей воды. Насос направляет воду из системы отопления в сторону бака, которая, вследствие своей тяжести, остается в нижней части емкости, вытесняя горячую воду. Горячая вода выходит из бака через верхний патрубок, и поступает в радиаторы. Так, даже тогда, когда котел не работает, система снабжается горячей водой.

Это и есть весь принцип работы теплоаккумуляторов. Если говорить более коротко, то принцип работы заключается в следующем: бак накапливает лишнее тепло в себе, и отдает его системе, когда этого тепла не хватает.

Не во всех случаях рекомендуется использовать теплоаккумуляторы.

Далее будут представлены случаи, когда есть необходимость в установлении буферной емкости, и когда, все же, не рекомендуется устанавливать такую емкость.

Необходимо устанавливать:

1. Когда в отопительной системе используется твердотопливный котел. Не у всех есть возможность постоянно следить за горением топлива в топке. В этом случае бак может сгладить скачки, и держать температуру в помещении на постоянной отметке.
2. Если котел работает на электроэнергии, а тарифы на электричество различаются в разные времена суток. В этом случае бак может накопить тепло в те периоды, когда тарифы низкие.
3. Если источником энергии являются солнечные коллекторы. Бак накопит тепло в дневное время, и отдает его в ночное время, когда коллектор не работает.

В следующих случаях нет необходимости в использовании теплоаккумуляторов:

1. Когда тепло нужно лишь на короткое время. В этом случае нет необходимости греть помещение теплом, накопленным баком.
2. Если в системе источником тепла является газовый котел. Здесь теплоаккумулятор будет лишним.

Несколько слов о модернизации

Схема подключения

При необходимости собранный нами тепловой аккумулятор легко модернизируется. Существует несколько способов.

1. Мы можем установить снизу дополнительный теплообменник, благодаря которому будет накапливаться энергия, получаемая солнечным коллектором. Актуально для современных систем, использующих энергию солнца для обогрева помещений.
2. Мы можем разделить внутреннее пространство емкости на несколько сообщающихся секций, что обеспечит более выраженное расслоение воды по температурам. Актуально для многоконтурных систем.
3. Мы можем немного увеличить бюджет и выполнить теплоизоляцию стенок бака пенополиуретаном вместо минеральной ваты. Этот материал позволит дополнительно уменьшить потери тепла.
4. Мы можем увеличить количество патрубков и подключить накопитель тепла к более сложной системе обогрева, построенной на базе нескольких независимых контуров. Актуально для отопительных систем, обслуживающих большие дома с помощью котлов высокой мощности.
5. Мы можем установить дополнительный теплообменник для накопления воды. Ее можно будет использовать для различных бытовых и хозяйственных нужд.

Солнечный коллекторАбсорбер частично выгнут буквой UПрактически замкнут в кольцоОбщий вид готового теплообменника для самодельного теплоаккумулятора

Теперь вы владеете всеми необходимыми знаниями для самостоятельной сборки, установки, подключения и модернизации теплового аккумулятора.

Удачной работы!

Видео – Теплоаккумулятор своими руками

https://youtube.com/watch?v=rgMQG7RLCew

Теплоаккумулятор Jaspi (л)	Время нагрева (час.) при мощности
20 кВт	25 кВт	30 кВт	35 кВт	40 кВт	45 кВт	50 кВт	55 кВт	60 кВт
500
1000	2,3
1200	2,8	2,2
1500	3,5	2,8	2,3
1800	3,4	2,8	2,4	2,1
2000	3,1	2,7	2,3	2,1
2400	3,2	2,8	2,5	2,2	2,0
3000	3,5	3,1	2,8	2,5	2,3
3500	3,3	3,0	2,7
4000	3,4	3,1
4500	3,5

Функциональный тепловой аккумулятор для отопления своими руками

Если вы решили изготовить теплонакопитель самостоятельно, то прежде чем приступить к работе, следует определиться с его размерами и внимательно изучить чертеж устройства.

Также нужно прикинуть, сколько места под самодельный накопитель вы сможете выделить и как долго энергоаккумулятор должен работать вместо основного источника тепла.

Схема изготовления теплоаккумулятора:

1. Для создания бака можно взять бочку и хорошенько зачистить ее внутри. Это необходимо чтобы в воду не попадала ржавчина или какие-то окиси. Зачистку можно провести шлифовальным кругом или болгаркой.
2. Затем в емкости сверлятся отверстия подходящие для диаметров подающих патрубков. Это делается дрелью со сверлом по металлу или с коронкой.
3. Потом в сделанные отверстия ввариваются патрубки с резьбой для подачи и слива жидкости. Позже на резьбу будут фиксироваться шаровые краны для подключения в систему отопления.
4. Приваривается крышка. Во время этой работы нужно следить за тем, чтобы все швы были герметичны, и не было течи.
5. Происходит утепление теплоаккумулятора. Утеплить устройство можно минеральной или базальтовой ватой, которой нужно обернуть бочку, после чего хорошо стянуть материал крепежной лентой из металла.
6. Остается подключить накопитель в систему с помощью шаровых кранов.

Для создания буферной емкости помимо бочек можно использовать пропановые баллоны, старые бойлеры или списанные технологические емкости.

Как подключить

Человек, который много раз сталкивался с устройством систем отопления, без труда должен изготовить тепловой аккумулятор своими руками и произвести дальнейшее подключение. Не должна составить особой сложности подобная работа и для новичка.

Словами схему подключения можно описать следующим образом:

1. Транзитом сквозь весь бак должен проходить по тепловому аккумулятору обратный трубопровод, на его концах должны быть предусмотрены полуторадюймовый вход и выход
2. Вначале между собой соединяются обратка котла и бак. Между ними должен размещаться циркуляционный насос, гонящий воду из бочки в отсекающий кран, расширительный бак и отопительный прибор
3. Циркуляционный насос и отсекающий кран также монтируют со второй стороны
4. Соединять подающий трубопровод необходимо по аналогии с предыдущим, однако теперь тепловые насосы не устанавливаются

Стоит отметить, что подобным образом подключается теплоаккумулятор к отопительной системе, работающей на базе всего одного котла. Если их количество увеличивается, схема значительно усложнится.

Емкость должна дополнительно оснащаться термометром, датчиками давления внутри и взрывным клапаном. Накапливая постоянно тепло, бочка может со временем перегреться. Чтобы не допустить взрыва, необходимо сбрасывать периодически избыточное давление.

Теплоаккумулятор и разные виды отопительных систем

Устанавливать тепловой аккумулятор можно совместно с различными отопительными системами. Взаимодействуя с каждой из них, он предоставляет ряд преимуществ и быстро окупается.

Наиболее распространены теплоаккумуляторы, установленные совместно отопительным оборудованием, работающем на твердом топливе, у которых количество остатков минимально. Доведя КПД до максимально-возможного, они очень быстро разогревают отопительные радиаторы, которые вскоре изнашиваются. Часть вырабатываемой энергии лучше копить и воспользоваться, когда в ней действительно возникнет потребность.

Двукратный ночной тариф за электроэнергию – проблема для владельцев электрических отопительных котлов. Таким образом в дневное время теплоаккумулятор будет накапливать в себе тепло по более выгодной стоимости, а в ночное – отдавать его отопительной системе.

Применяются подобные установки в многоконтурных системах, распределяя воду между контурами. Если установить патрубки на разных высотах, можно осуществить отбор воды с разной температурой.

Варианты модернизации

Глядя на простейший теплоаккумулятор своими руками, человек с инженерным образованием наверняка задумается о вариантах его модернизации. Сделать это можно следующими способами:

• Внизу устанавливают еще один теплообменник, посредством которого может происходить аккумуляция энергии, полученной солнечным коллектором
• Можно разделить внутреннее пространство бака на несколько секций, сообщающихся между собой, чтобы расслоение жидкости по температурам было более выраженным
• Тратиться на теплоизоляцию или нет – каждый решает сам для себя. Но несколько сантиметров пенополиуретана существенно снизят тепловые потери
• Увеличив количество патрубков, можно будет монтировать установку к более сложным отопительным системам с несколькими контурами, работающими независимо
• Можно сделать дополнительный теплообменник, в котором будет накапливаться питьевая вода

Видео — Тепловой аккумулятор в доме с периодической топкой

Собирать теплоаккумуляторы своими руками может абсолютно каждый. Для него нет необходимости покупать дорогостоящее оборудование, а самая простая модель состоит из комплектующих, которые у хорошего человека всегда в гараже или кладовой.

Все те, кто не доверяет самодельным устройствам, могут ознакомиться с богатым выбором моделей на рынках. Их стоимость более чем приемлемая, а вложенные средства быстро окупаются.

Есть возможность сэкономить немного тепла, выработанного котлом? Тогда точно не стоит от нее отказываться. Для работы котла, так сказать, «впрок» человечество давно и весьма удачно придумало теплоаккумулятор. Это устройство, которое собирает излишки тепловой энергии отопительного котла и придерживает его до подходящего момента. Подробнее об этом устройстве, а также о его плюсах и минусах вы можете прочитать в нашей статье по выбору теплоаккумулятора для котла. Но, как вы сами можете понимать, стоит такое удовольствие недешево – около 40 000 рублей и более за модель объемом 200 литров. А если вам необходимо устройство пообъемнее? Не каждый способен выложить такую кругленькую сумму, особенно, если вы вполне можете сделать это устройство самостоятельно. Так за чем же дело стало? Поехали!

Изготовление теплоаккумулятора своими руками

Можно ли сделать теплоаккумулятор для отопления своими руками? Для этого потребуется изготовить конструкцию с рассчитанным объемом. Лучше всего применять толстостенную оцинкованную сталь. Так как габариты будущего типа аккумулятора достаточно велики — работу по сварке следует доверить профессионалам. Любой дефект шва может привести к печальным последствиям — разгерметизации всей конструкции.

Для улучшения прочностных характеристик рекомендуется изготавливать двухслойную емкость. Материал внутренней прослойки не должен коррозировать под воздействием воды и высоких температур. Наружная оболочка должна выполнять функции механической защиты. Также нужно правильно выбрать диаметр патрубков, чтобы подключение теплоаккумулятора к системе отопления выполнялось без дополнительных переходников.

Работы можно разделить на следующие этапы:

• Изготовление внутреннего трубопровода. Лучше всего делать П-образным, при этом высота должна быть на 5-7 см меньше, чем у емкости;
• Сварка внутреннего цилиндра. В нем должны быть предусмотрены отверстия для патрубков;
• Изготовление наружного цилиндра.

После того как изготовление теплоаккумулятора для системы отопления своими руками было завершено — необходимо проверить его прочность. Для этого конструкцию заполняют водой и визуально наблюдают за отсутствием протечек или разгерметизацией.

Чтобы улучшить теплоизоляционные качества, наружная стенка утепляется базальтовой ватой. В таком случае эффективность работы системы отопления с теплоаккумулятором значительно повысится, так как тепловые потери будут минимальны. Толщина защитной прослойки должна быть минимум 50 мм.
