Светодиодная лента под натяжной потолок

Традиционные варианты освещения с натяжным потолком

Оформление потолка натяжным полотном вовсе не является препятствием для установки накладных светильников или больших потолочных люстр

Однако при условии использования таких приборов важно учитывать, что мощность лампочек не должно быть более 50 Вт, а раструбы плафонов должны быть обращены вниз. Только в этом случае можно избежать расплавления ПВХ-пленки и порчи внешнего вида потолка

Если помещение достаточно большое, то единственный центральный светильник не всегда может обеспечить качественное освещение. Выходом из положения в данном случае будет комбинирование основного и дополнительного источника света. В качестве дополнительной подсветки могут быть использованы потолочные или встроенные точечные светильники. Иногда такая подсветка может стать основным источником света.

Что такое светодиодная лента

Лента с расположенными на ней светодиодами имеет вид гибкой полосы шириной 5 — 50 миллиметров. На одной из ее сторон расположены светодиодные резисторы, соединенные между собой электрическими проводниками, в результате образуя единую схему. С другой стороны диодной ленты для потолка, как правило, можно увидеть двухсторонний скотч, предназначенный для ее фиксации на разных поверхностях.

На этих гибких полосах может присутствовать разное количество светодиодов, причем различных размеров. С целью получения более насыщенного и яркого освещения дополнительно припаивают один-два ряда диодов.

Источники освещения

Существует множество вариантов освещения, которые используют при установке натяжных потолков. Среди них — встроенные точечные светильники, диодные мини-лампы, споты, люстры, а также подсветка по краям и изнутри. При выборе системы освещения есть ограничение — полотно не должно перегреваться в процессе использования.

Светодиодная лента или LED

Светодиодная лента — это узкий и гибкий кабель с проводниками, на которой через равные промежутки установлены светодиоды. Они распределены таким образом, что ленту можно разрезать в любом месте в зависимости от необходимости.

Точечные светильники

Для натяжных конструкций существуют специальные встраиваемые точечные светильники. Они различаются по способу фиксации и типу ламп. Энергосберегающая лампа — наиболее приемлемая. Она не накаляется, поэтому не деформирует полотно.

Дюралайт

Представляет собой гибкий шнур из ПВХ, с расположенными на определенном расстоянии друг от друга лампами накаливания. Эта система освещения похожа LED-систему, но уступает ей в функциональности.

Диодные мини-светильники

Дизайнеры часто используют диодные мини-светильники для имитации звезд на потолке. Этот вариант прекрасно подойдет для спальни или детской комнаты.

Споты

Конструкция спотов предполагает их точное направление в определенную сторону, подобно театральным софитам. Этот вид освещения предусматривает направление света на определенные предметы интерьера, например, на красивую картину.

На фото натяжной потолок белого цвета, который гармонирует с тоном стен. Споты направлены на рисунок на стене — композиционный центр комнаты.

Познакомимся с фокусником

Да, вот эта на первый взгляд неприметная полосочка, намотанная на бобину, способна творить чудеса! Широко используется не только в убранстве помещений. Её можно встретить даже в качестве украшения одежды.

Подсветка натяжного потолка светодиодной лентой — удовольствие дорогое, в сравнении с другими способами декорирования. Но подобного потрясающего эффекта ещё не придумано.

Что же кроется в этом моточке?

Узкая гибкая полоса длиной — до 5 м, шириной — до 2 см. Состоит из групп соединенных между собой сегментов. В каждом последовательно включены несколько светодиодов и каждый сегмент — законченная схема. Это даёт возможность разрезать ленту на участки нужной длины.

Для подключения к сети 220V необходим адаптер (блок питания) и контроллер для регулирования интенсивности света.

Особенности монтажа

Очень часто, при установке подобных светящихся лент возникает необходимость укоротить ленту или наоборот – удлинить ее. С тем, чтобы укоротить проблем не возникает – нужно лишь разрезать ее ножницами по специально отмеченной линии. Однако, чтобы удлинить полосу требуется немного больше действий.

Прежде всего, понадобятся специальные коннекторы, которые позволят соединить два фрагмента между собой. Далее, потребуется трансформатор увеличенной мощности, подобранный согласно таблице и соответствующий контроллер. Чтобы убедиться в работоспособности собранной схемы, ее необходимо предварительно протестировать до установки на свое место.

Если сборка прошла успешно и все работает, то, можно приступать к приклеиванию деталей подсветки на свои места

Монтаж в целом не представляет никакой сложности, но, требуется внимание и осторожность при сборке отдельных элементов

Какую выбрать?

Организация подсветки натяжного полотна может происходить при помощи следующих вариантов:

• использование контурной рассеянной подсветки. Данный элемент образует сплошную полоску света. В ней светодиоды могут располагаться на полках и светить вверх. Подобный способ считается самым простым, но с его помощью можно реализовать многие творческие задумки;
• направленная подсветка, где светильники находятся на откосах, которые располагаются вдоль потолка. Данная особенность образует «лучики», расходящиеся на основном потолочном полотне;

• точечное освещение. Другое название — «звездное небо». Такая диодная подсветка состоит из светодиодов, световой поток которых смотрит с потолка на пол. Установка «звездного неба» обладает некоторыми сложностями, поэтому монтажные работы следует отдать в распоряжение специалистам;
• монтаж фигурных элементов. В ней светодиоды будут располагаться в специальных плафонах на потолке. Элементы должны обладать небольшим размером.

Чтобы правильно выбрать светодиодное освещение, учитывайте следующие нюансы:

число светодиодов. Светодиоды в лентах располагаются с определенной плотностью, что оказывает влияние на затраты по электроэнергии и степень яркости света. Пользуются популярностью ленты, в которых присутствует 30, 60, 120, 240 элементов. Как правило, элементы небольшого размера обладают более частым расположением по сравнению с крупными;

• уровень мощности. С данным параметром вам следует определиться, чтобы грамотно подобрать источник питания. Рассчитать потребляемую мощность просто: если уровень потребления каждого светодиода будет составлять по 0,04 ватта, для ленты из 60 элементов требуется 2,4 Вт. При использовании 10-ти метрового контура образованное число нужно умножить на 10. В итоге мы получим значение в 24 Вт;
• уровень напряжения. Большая часть источников питания функционируют на постоянном токе, значение которого составляет 12 Вольт. Также в продаже присутствуют более мощные устройства, с мощностью в 24 Вольт. Для таких элементов потребуется понижающий трансформатор;

• цветовое решение. Многие пользователи выбирают белую подсветку, но производители предлагают разнообразные варианты. В современных лентах присутствует возможность смены цветовой гаммы, которую можно менять на основе настроения пользователя;
• управление освещением может производиться при помощи ИК пульта или обыкновенного смартфона. Данные устройства позволяют изменять параметры освещения, контролировать уровень яркости и цвет.

Преимущества и недостатки светодиодов

Светодиодные источники создают удивительные визуальные эффекты, которые смотрятся привлекательно в любой обстановке. Популярность модного интерьерного решения объясняется не только декоративным результатом, но и следующими достоинствами:

• Надежность. У светодиодов длительный срок эксплуатации, в несколько раз превышающий время работы традиционных ламп накаливания или люминесцентных источников. Им не страшны перепады напряжения.
• Экономность в эксплуатации. Приборы расходуют минимальное количество электроэнергии, обеспечивая при этом высокое качество светового потока.

Идея для декора спальниИсточник mlcdn.com.br

• Безопасность в эксплуатации. Светодиодные источники остаются холодными во время работы, а для питания используется низкое напряжение. В световом потоке отсутствует ультрафиолетовая составляющая, поэтому окружающие материалы не выгорают (не обесцвечиваются).
• Разнообразие. Различные модели светодиодов излучают белый или цветной свет с различной цветовой температурой.
• Большой дизайнерский потенциал имеется у светодиодной ленты, которая обладает дополнительными плюсами:
• Благодаря разнообразию модификаций, небольшой толщине и гибкости используется на любых поверхностях. Многие модели снабжены двухсторонним скотчем, и такую ленту просто наклеивают в выбранном месте.

LED-ленты в зоне отдыхаИсточник pinimg.com

• Для декоративной подсветки современных интерьеров используют белые и RGB-ленты, в классических интерьерах ограничиваются белым или желтым светом.
• Ленты с контроллерами позволяют создавать разнообразные эффекты: бегущую волну, плавное перетекание цветов друг в друга, другие. Управляют эффектами вручную или в автоматическом режиме.
• Герметичные (влагозащищенные) виды подсветки предназначены для уличной работы и влажных помещений; такую LED-ленту можно закрепить в ванной или над кухонным фартуком.

В работе светодиодов заметны следующие недостатки:

• Они стоят дороже традиционных источников при одинаковом световом потоке.
• Яркость светодиодов регулируется с помощью дополнительного прибора – диммера. Прибор может быть кнопочным, сенсорным или дистанционным. Диммер для RGB-ленты способен управлять яркостью каждого цвета по отдельности (на чем основаны цветовые эффекты).

Плинтус напольный с подсветкойИсточник tildacdn.com

Мощность и плотность размещения

Важнейшим параметром светодиодных лент считается мощность

Немаловажное значение имеет такой показатель как плотность размещения. Популярны приборы, у которых на один метр приходится от 60 до 120 диодов

Но в продаже имеются ленты, насчитывающие 30, 72, 90 и в некоторых случаях 240 лампочек. Они могут располагаться как линейно, так и несколькими ровными рядами.

Мощность метра ленты зависит от типа светодиодов, например:

• SMD 3528 (60, 120 или 240 ламп) – соответственно 4,8 Вт, 9,6 Вт и 19,2 Вт;
• SMD 5050 (30, 60 или 120 элементов) – соответственно 7,2 Вт, 15 Вт и 25 Вт.

Сегодня встречаются гибкие полосы, имеющие мощность 220 В. В таком случае при монтаже диодной ленты на потолок не потребуются обычные блоки питания в 12В. Нужен будет лишь небольшой выпрямитель для подключения к розетке.

Технология монтажа светодиодной ленты под потолок

Система конструкции натяжного потолка с боковой подсветкой

Монтаж светодиодной подсветки под натяжной потолок под силу выполнить своими руками даже человеку с минимальными навыками строительных работ. Необходимо нарисовать схему ее расположения, рассчитать требуемую длину, а также закупить блоки питания и крепежную фурнитуру.

Нюансы, которые следует учесть при монтаже:

перед началом работ поверхность потолка должна быть очищена и обезжирена. Пренебрежение этим этапом может привести к тому, что после установки потолочного полотна лента отвалится, полностью нарушив дизайнерский замысел;

• длина непрерывного соединения ленты должна быть не более 5 метров. К блоку питания отрезки подсоединяются параллельно;
• необходимо, чтобы суммарная мощность отрезков ленты не превышала мощность блока питания. Идеально, если блок питания имеет запас по мощности в 25%;
• разрезать и размечать ленту, находясь наверху у потолка, сложно и неудобно. Поэтому следует выполнить эти работы заранее. Резать ленту можно только в местах, где есть специальная маркировка.

Не снимайте с клейкой поверхности ленты сразу все защитное покрытие. Освобождайте по 10-15 см поэтапно. Иначе лента значительно осложнит вам работу, приклеиваясь везде, где это возможно.

Использование светодиодов в потолочных конструкциях- это современный и необычный способ оформления помещения. Немного фантазии и знание особенностей их установки позволит сделать натяжной потолок со светодиодной подсветкой главным элементом интерьера.

Что нужно сделать заранее

Прежде всего, стоит подумать о том, какого типа подсветку вы будете устанавливать. Есть несколько разновидностей таких конструкций и каждая монтируется по своему принципу. Если потолок у вас натяжной, то лента может располагаться как снаружи, так и внутри.

Если же покрытие потолочной композиции сделано из других материалов, располагать светодиоды придется снаружи, но, они также останутся скрытыми и не будут видны до тех пор, пока их не включат. Есть несколько вариантов такой установки и каждый заслуживает отдельного внимания.

Следующее, о чем стоит позаботиться заранее – возможность подключения подсветки к электросети. Нужно предусмотреть отдельный провод на подключение декоративного света и место, где будет располагаться трансформаторный блок, обеспечивающий диоды необходимым напряжением.

Важно правильно выбрать подходящий трансформатор, так как для разного количества диодов потребуются разные модели таких устройств. Чтобы выбрать было легче, ниже приведена таблица, согласно которой можно подобрать соответствующий требованиям блок

Тип светодиодов	Количество диодов на один метр	Мощность (Вт)
3528	60	4,8
3528	120	9,6
3528	140	16
5050	30	7,2
5050	60	14,4
5050	120	25

Инструкция по монтажу подсветки по периметру комнаты

Предлагаем пошаговую инструкцию по установке простой контурной светодиодной подсветки на потолок:

1. В подготовленной нише, в которой будет укладываться светодиодная подсветка, закрепите по всему периметру пластиковый уголок при помощи небольших саморезов. В отличие от хорошего контакта с ПВХ, от гипсокартона лента может отклеиться. Поэтому игнорировать этот этап монтажа не стоит.
2. Возьмите рулетку и сделайте на светодиодной ленте отметки нужной длины, после чего порежьте ее на куски. Помните при этом, что разрезы можно делать лишь по специальным отметкам, иначе лента перестанет функционировать.
3. Для соединения кусков ленты можно воспользоваться коннекторами, однако лучше всего воспользоваться пайкой – так получится надежнее. Во время пайки соблюдайте полярность. Не забывайте, что стыковать много лент между собой нельзя. Как правило, больше трех бобин длиной по 3-5 м в одну конструкции не соединяют. Если у вас получается большая длина, то такие отрезки потребуется подсоединить к блоку питания параллельно.

Стоит отметить, что ленту можно сгибать под углом не более 90 градусов.

1. От готовой системы необходимо вывести провода, при помощи которых будет осуществляться подключение к контроллеру и блоку питания. Сначала система подключается к контроллеру, а уже он – к блоку питания. Протестируйте готовую систему на работоспособность.
2. Снимите защитную пленку с липкого слоя ленты и установите ее на ПВХ уголок.

Так как светодиодная лента боится высоких температур, процесс пайки должен длиться менее 10 секунд, при этом температура плавления припоя равняется 160 оС.

Что необходимо для монтажа дюралайта

Элементы для дюралайта

Комплектующие для дюралайта

Для правильной установке светодиодной ленты необходимо ее отрезать точно по необходимой длине. Место отреза всегда имеет специальную метку в виде крошечных ножниц. Если лента будет отрезана правильно, то можно будет увидеть каждый контакт ото всех каналов.

Коннекторы для дюралайта

Коннекторы служат в роли соединительного элемента для отрезанных частей диодной ленты. Зачастую на диодной ленте имеются провода только с одной стороны. Если понадобилось разрезать диодную ленту на разные части, а затем объединить их, либо если необходимо скрепить между собой кусочки диодной ленты разной длины и получить один длинный элемент, то именно для и нужны коннекторы.

Иногда вместо коннекторов проводят спайку кусочков ленты, но при этом нужно учитывать, чтобы те провода, которые будут спаиваться с лентой, имели такое сопротивление, что и каналы диодной ленты. Коннекторы также используют для соединения ленты и источника питания.

Источник питания для диодной ленты

Чтобы правильно подобрать источник питания нужно определить его мощность и напряжение, которые должны соответствовать длине диодной ленты, которая будет подключаться к этому источнику. Допустим, что напряжение в 12 Вольт — это метровая лента с плотностью диодов в 120 шт, при этом лента имеет мощность 7,2 Ватта. Так для 10-тиметровой ленты нужно (10?7,2) 72 Ватта. К этому значению добавляем коэффициент запаса, который равен 1,25. Получаем: (72?1,25) 90 Ватт – необходимая мощность источника питания.

Выбирая источник питания для светодиодной потолочной подсветки, нужно учитывать и микроклимат в помещении. Если установка светодиодной ленты планируется в помещениях с повышенной влажностью воздуха – ванная комната или кухня, то нужно приобретать источник питания специально для таких помещений.

Контроллер для диодной подсветки

Если была приобретена светодиодная лента с различными цветами диодов, то для настройки подсветки нужно приобрести специальный контроллер или дюралайт, который будет также заниматься регулировкой яркости освещения, а также периодичностью смены цветов. Для светодиодов белого цвета контроллер не понадобится. К контроллеру в комплекте приложен специальный пульт для управления подсветкой и режимами освещения.

Если лента имеет длину менее 12 м, то подключение контроллера осуществляется последовательно. Если же длина ленты превышает 12 м, то подключать контроллер нужно параллельно. Информация об этом всегда имеется в документах на светодиодную ленту от завода-изготовителя.

Монтаж дюралайта

Схема правильного подключения контроллера (дюралайта)

Следует обратить внимание на то, что в электрической цепи после источника питания (трансформатора) подключают контроллер (дюралайт). У каждого прибора имеется как вход (разъем для подачи питания), так и выход (разъем для подачи питания контроллера) – их нельзя путать! Полярность нужно также соблюсти

К контроллеру лента подключается по цветам проводов. Провод черного цвета фиксируют на клемме в 12 Вольт, другие провода располагают в клеммах по буквам: B (blue) – синий, J (green) – зелёный, R (red) – красный.

Как только вся система светодиодного освещения будет собрана, то можно подключать источник питания к электрической сети и проверять правильность сборки: если диоды работают, значит схема собрана верно.

Как выбрать ленту для конкретного помещения

Подбирать освещение для комнаты стоит с учетом простых рекомендаций. Не надо делать одинаковую подсветку везде, так как в разных помещениях отличаются требования по освещенности и условия использования. Помнить следующее:

Для гостиной или зала стоит выбирать мощную многоцветную ленту с возможностью регулировки режимов и яркости. Лучше подойдет вариант на 24 В.
На кухне применяется влагозащищенная разновидность, которая выдерживает попадание брызг. При подсветке рабочей зоны использовать неяркое освещение, для общей подсветки выбирать варианты мощнее.
Общее освещение во всех помещениях без использования люстр и точечных светильников делать из одноцветной яркой ленты

Для равномерного света можно использовать специальные рассеиватели.
В ванных комнатах и санузлах важно подобрать правильную яркость. Применять варианты с защитой от воды не ниже IP44, так как там влажность часто повышается.
В детских комнатах часто светодиодную ленту используют для украшения интерьера

Но с ее помощью можно осветить игровую зону или создать приглушенный свет для ночного периода, уменьшая яркость до минимума.

Пример использования светодиодной ленты в гостиной.

Способы монтажа

Существует два способа монтажа подсветки:

под потолком — для контурного освещения;

Ниша для светодиодной ленты

за потолком — для создания рисунка и особых эффектов — мерцания, ночного неба.

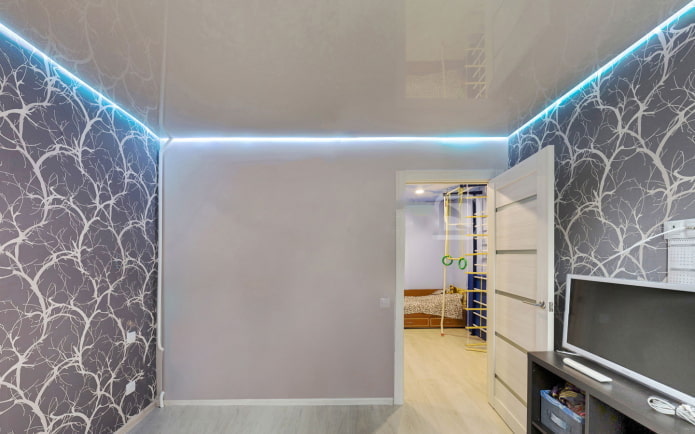

Система подсветки под потолок отличается простотой монтажа и ремонтопригодностью, с ней замена ленты или оборудования не требует демонтажа полотна. LED-лента может быть наклеена на стену и прикрыта карнизом, на потолке, если между стеной и краем натяжного полотна оставляют зазор, либо заведена в специальный алюминиевый плинтус для парящего потолка.

Алюминиевый плинтус для светодиодной ленты

Монтаж в потолочный плинтус

Последовательность работы:

1. разметка горизонтали на стене с помощью лазерного уровня;
2. раскатка светодиодной ленты, проверка целостности, пайка;
3. крепление алюминиевого профиля по разметке;
4. монтаж оборудования — блока питания, контроллера, охладителя (2 последних — при необходимости);
5. монтаж натяжного полотна;
6. раскладка LED-ленты в паз пристенного профиля, присоединение к блоку питания, проверка работоспособности, установка рассекателя.

Плинтус потолочный с подсветкой

Монтаж Led ленты в гипсокартон

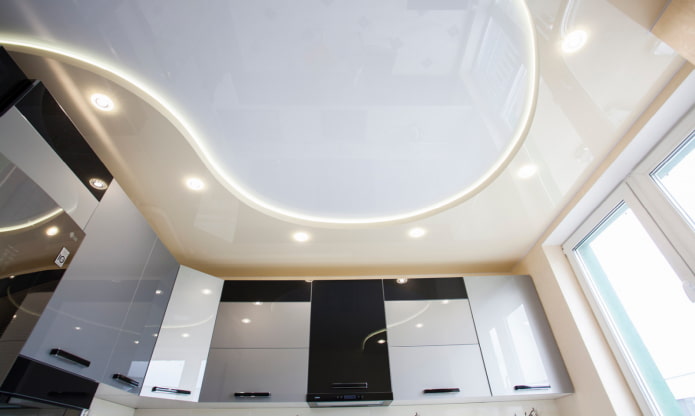

При выборе многоярусных комбинированных потолков для LED-освещения сооружается ниша из гипсокартона с помощью стандартных UD и CD-профилей . Способ монтажа, размер ниши зависит от индивидуального дизайна и также имеет две разновидности — скрытую и закрытую, отличающиеся наличием в закрытой схеме бортика, скрывающего световую ленту, это делает свет более мягким, рассеянным без установки рассекателя.

Мода на интерьер изменчива почти так же, как и в одежде. Многоярусные конструкции, мало подходящие для квартир со стандартной высотой потолка, теряют свою популярность, отдавая пальму первенства более простым комбинированным решениям с использованием гипсокартонных конструкций чуть опущенных по периметру и приподнятого натяжного полотна или гладкого гипсокартона по центру комнаты.

За счет разницы уровней поверхности и подсветки создается иллюзия большей высоты помещения.

Скрытая подсветка потолка за перекрытием

Светодиодная лента за натяжным потолком может укладываться без использования короба или пристенного профиля. Для получения рассеянной подсветки ЛЕД-освещение наклеивается на стену за натяжным потолком по предварительно прикрепленной алюминиевой или ПВХ-ленте, затем натягивается полотно.

Получить эффект звездного неба или светящихся узоров можно, применив скрытую подсветку за перекрытием. При этом на поверхности плит перекрытия размечают запланированный узор, рисунок созвездия, родовой герб, по этому рисунку наклеивается лента светодиодов, затем монтируется подвесная или натяжная конструкция.

Советы по подбору светодиодной ленты для разных помещений дома или квартиры

Для различных помещений выбираются разные источники света. Можно назвать следующие:

1. Для коридора часто приобретаются варианты, яркость которых ниже SDM 5050. Это связано с отсутствием необходимости в интенсивном освещении подобного помещения.
2. Часто светодиодные подсветки монтируются в спальне. В большинстве случаев отдают предпочтение RGB-варианту.
3. В гостиной подобные потолки встречаются чаще всего. Для монтажа выбираются диодные ленты с различным уровнем яркости. Рекомендуется проводить создание многоуровневого потолка с подсветкой, степень излучения которой может регулироваться.

В интернете встречается большое количество различных фотографий современных интерьеров, которые создаются при применении диодной подсветки.

Советы и рекомендации

Чтобы сделать подсветку максимально правильно, места разрезов необходимо фиксировать посредством коннектора либо паяльника. При этом нельзя воздействовать на материал более 10 секунд. В одноцветных разновидностях необходимо соединять контакты «+» и «–».

В платах типа RGB контакты совмещают, опираясь на цвет и маркировку, где:

• R обозначает красный;
• G – зеленый;
• B – синий;
• 4 контакт = 12 либо 24 V.

Шнур трансформатора подсоединяют к контактам N и L. Если осуществляется подключение ленты RGB, в систему добавляют контроллер

При этом важно не перепутать значения «+» и «–», это может привести к поломке ленты. Осуществляя подключение, учтите тот факт, что трансформатор рассчитан максимум на общую длину подсветки до 15 м

Если периметр диодной подсветки больше, в систему необходимо добавить дополнительный блок питания.

Чтобы в дальнейшем не страдать от негативного восприятия цвета, ленту необходимо выбрать правильно. Не покупайте одноцветную модель подсветки. Учитывайте влияние оттенка: красный цвет провоцирует тревогу и агрессию, синий вначале успокаивает, но при постоянном свечении день за днем провоцирует уныние, затем депрессию.

Желтый свет при ежедневном освещении пространства создает гнетущую атмосферу. Фиолетовый хорош для временного освещения в комнате молодых домочадцев, но пожилым членам семьи он противопоказан. Поэтому при покупке, исходя из практических соображений, стоит выбирать между белой подсветкой под дневной свет и разновидностями со сменой цвета. Это позволит варьировать оттенки светового потока по настроению, не привыкая к ним.

Сборка и подключение электрической части

При проектировании и сборке учитывайте, что подключение светодиодных плат идет параллельно, длина фрагментов не превышает одной бобины (5 м). Последовательное соединение пятиметровых лед-лент не делают – их подключают к драйверу параллельно. Для мощного блока, имеющего большие габарит, оставьте больше места.

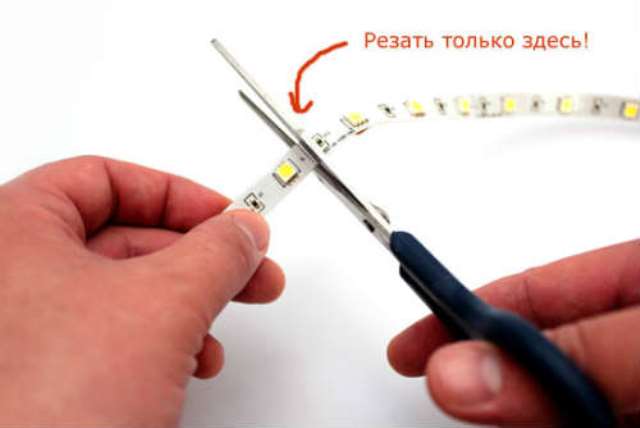

• Для разрезания LED-ленты на фрагменты используйте острые ножницы или нож с подложкой. Линии разреза ведите по отметкам между модулями, чтобы не повредить токопроводящие дорожки.
• Зачистите концы провода, краешки дорожек, проводящих ток. Припаяйте провод согласно маркировке на ленте. Температура пайки – 240-250 °C. Для SMD-ленты берите двухжильный медный провод, для RGB-ленты – четырехжильный. Чтобы не повредить основание, не паяйте дольше 10 секунд.
• Зачистите свободный конец провода, подключите его к клеммам адаптера, ориентируясь по цвету маркировки, затяните крепежные винты.
• Проверьте работоспособность схемы, включив систему в сеть. Проверьте все ли фрагменты светятся, проконтролируйте нагрев в месте пайки.
• При установке ленты используйте самоклеящееся основание, закрепите систему.
