Сверлильный станок своими руками: делаем мощный самодельный станок. выбор проектов и элементов для станка

Работы по конструированию станка

В первую очередь необходимо вырезать из листа металла основание станка. В ней просверливают отверстия для осуществления крепежа. Приваривают к основанию вертикальную стойку из металлического профиля.

Необходимо точно выдержать вертикальность стойки для того, чтобы в дальнейшем ход сверла был в правильном направлении. Из профиля большего сечения чем стойка изготавливают заготовку. Проверяют возможность перемещения этой заготовки вдоль вертикальной стойки.

К вертикальной оси приваривают цепь от велосипеда. Проверяется работоспособность собранного механизма. Из трубы, диаметр которой больше диаметра патрона дрели, вырезают крепёжное приспособление.

Данный крепёж приваривается к конструкции. Проверяется возможность помещения дрели в это крепёжное устройство.

Из профиля вырезаются рычаги которые служат приводом всего механизма и крепят их к конструкции. Проверяется работоспособность подъёма опускания всего механизма.

Посмотрите еще здесь!
  • Замена крана под давлением — пошаговое описание как своими руками поменять под давлением водопроводный кран (80 фото + видео)

  • Что такое акустический выключатель: устройство, работа, виды и особенности устройства (100 фото)

  • Фильтр низких и высоких частот: делаем частотные фильтры и как создать схемотехнику высокого класса (95 фото + видео)

Принцип работы и основные узлы сверлильного станка

Сверлильный станок – это хорошо структурированное изделие. Во-первых, станина. Как правило, это стальная плита (но для малых устройств может быть изготовлена из лёгкого сплава), на которой монтируется всё изделие. На дальнем от мастера краю станины вертикально установлена стойка. По ней перемещается вверх-вниз и поворачивается вправо-влево рабочая часть, состоящая из мотора, рабочей головки с патроном и, если она есть, трансмиссии. Головка на стойке фиксируется в требуемом положении стопорным механизмом. А точное позиционирование высоты шпинделя с патроном и сверлом выполняется специальной рукояткой.

ФОТО: stalex.ruПрофессиональный сверлильный станок

Мотор и рабочий шпиндель могут располагаться по обе стороны стойки. В этом случае между валом двигателя и рабочим шпинделем организуется ременная передача на нескольких парах шкивов. Перекидывая ремень с одной пары на другую, устанавливают разную скорость вращения рабочего органа – сверла.

ФОТО: cheboksary-otdelka.ruСверлильный станок со шкивами и ременной передачей

Другой вариант – монтаж патрона на вал мотора. Конструкция проще, но регулировать скорость вращения сверла приходится изменением скорости вращения двигателя, а для этого уже нужна электрическая или электронная схема.

ФОТО: stankiexpert.ruСверлильный станок с патроном на валу мотора

Рабочим инструментом является сверло. Сверла классифицируются по размерам и по назначению. В практике самодельщиков применяются диаметры от 0,5 мм до 12 – 18 мм. Свёрла выбираются для работ по дереву, пластмассе, твёрдому и мягкому металлу, бетону. Они будут отличаться геометрией заточки рабочего конца и наличием или отсутствием твёрдой наплавки на конце.

ФОТО: tg-alterra.ruСверло

Работает станок таким образом. Мотор крутит рабочий шпиндель, на нижнем конце которого сидит патрон. В нём зажато сверло. При быстром вращении и нажиме на поверхность сверху вниз, сверло режущими кромками врезается в материал.

Установка двигателя на самодельный сверлильный станок

Переходим к самому ответственному моменту – установке электрического двигателя на станок. Если здесь сделать что-то неправильно, то у нас может ничего не получится. Нужно соблюдать максимальную перпендикулярность и соосность всех узлов и агрегатов. Начнем же мы с крепления двигателя к станку. Продолжаем нашу пошаговую инструкцию, как сделать сверлильный станок своими руками.

ШАГ 1: крепление электродвигателя. Вырезаем пластину из металла для крепления двигателя к профильной трубе. На нашем двигателе уже есть полноценное крепежное место. Делаем пластину такого же размера, просверливаем крепежные отверстия, чтобы они совпадали с отверстиями на двигателе. Привариваем пластину к профильной трубе строго под прямым углом. Устанавливаем электродвигатель и намертво прикручиваем его к пластине болтами.

ШАГ 2: изготовление переходной муфты. Чтобы как-то подружить вал двигателя и патрон – нужно сделать переходник. Его нужно делать на токарном станке потому, что он должен быть идеальным по всем параметрам. Если сделать хоть что-то не так, то при вращении вала двигателя на сверле будет жуткое биение, что не даст вам нормально работать. Переходник для самодельного сверлильного станка лучше заказать у опытного токаря. Снимите все необходимые размеры для изготовления переходной муфты, и отнесите все токарю, пускай он сделает.

ШАГ 3: крепление патрона. Когда у нас уже есть переходная муфта, то можно уже и приступать к креплению патрона. Закрепляем патрон на муфте, а муфту на валу двигателя. Проверяем на соосность. Если все крутится без каких-либо биений, то можно приступать к подключению и покраске самодельного сверлильного станка своими руками.

ШАГ 4: подключение. Так, как у нас имеется трехфазный двигатель, то нужно соединить все три фазы в одну, и подключим их через два конденсатора. Подключаем кнопку включения и выключения механизма. Также, нужно внедрить в эту систему переключатель, который изменяет направление вращения электродвигателя.

ШАГ 5: покраска. Завершающим этапом инструкции, как сделать сверлильный станок является покраска. Зачищаем все сварные швы, обматываем малярным скотчем все резьбовые элементы и трос, и начинаем покраску. Перед этим стоит обезжирить все поверхности, чтобы грунтовка и краска держались как положено.

Чтобы надежно фиксировать различные детали на столешнице – можно сделать самодельные тиски для самодельного сверлильного станка своими руками. Они помогут удержать абсолютно любые детали, что способствует правильному и точному сверлению отверстий.

На этом у нас всё. Наша инструкция в очередной раз подтверждает, что при желании можно сделать абсолютно любое приспособление. Это экономит ваши кровные деньги, и способствует правильному технологическому мышлению

Спасибо за внимание!

Сборка сверлильного станка и пошаговая инструкция

Изготовление основания под сверлильный станок из дрели для крепежа оборудования.

В качестве основы можно использовать металлическую пластину размером 500 мм (д) х 300 мм (ш) и толщиной от 5 мм. Дополнительно потребуется уголок 40х40 или 50х50 мм, который будет выполнять функцию надежных подставок. Элементы соединяются между собой при помощи сваривания. По окончанию сварочных работ желательно зачистить швы и сгладить все выступы заподлицо с основной пластиной.  Регулировочные механизмы для станка.

Для правильной работы мини сверлильного станка потребуется выставить оборудование по уровню. Для этого изготавливается регулировочный механизм в виде удлиненной (регулировочной) гайки и обычных болтов М12. Потребуется 4 механизма для каждого угла основы. Гайки привариваются к уголку в уровень, после чего закручиваются болты. Перед выполнением сварочных работ рекомендуется проверить совместимость гаек и болтов, чтобы в будущем избежать возможных трудностей и повреждений резьбы.

Изготовление подъемной колонны для регулировки уровня опускания сверла.

В качестве основы потребуется труба квадратного сечения 40х40 мм длиной до 500 мм, а также уголок, который впоследствии можно соединить между собой с учетом требуемого зазора. Квадрат будет использоваться для фиксации положения станка

Чтобы сверлильный станок своими руками работал без каких-либо проблем важно сохранять симметричность всех деталей. Имеющиеся выступы после сварки лучше всего удалить путем шлифования напильником

В изготовленном квадрате из уголка необходимо проделать отверстия под механические зажимы. В отверстиях можно нарезать резьбу или для надежности наварить гайку под болт.Механизм регулировки высоты и положения сверла.

В силу особенностей конструкции самодельного сверлильного станка можно использовать тросиковый привод для регулирования уровня сверления. Для крепления троса потребуется изготовить вращающийся барабан с рукояткой и П-образную скобу для его крепления. Скоба с барабаном приваривается к квадрату. В нижней части колонны на основе требуется приварить болт для крепления петли тросика. Рукоятку для вращения можно изготовить любой конфигурации. Для работы системы тросик продевается специальным образом через барабан и натягивается с окончательным закреплением в верхней части колонны.

Крепежная система для дрели.

По представленным чертежам и видеоматериалам можно легко изготовить крепежную систему для фиксации сверлильного устройства. Для этого необходим уголок 150-200 мм с заранее просверленными отверстиями с резьбой под болты. К уголку приваривается квадратная труба сечением 25х25 в форме буквы «Л». К изготовленной детали прикрепляется круглый фиксатор в виде хомута для зажима дрели. Фиксирующий элемент можно изготовить из металлической полосы шириной 20 мм.Рабочий стол с фиксатором.

Общие размеры стола подбираются с учетом индивидуальных требований. Элемент для фиксации обрабатываемых деталей необходим для обеспечения безопасности и удобства работы во время сверления. Фиксирующее устройство можно изготовить на основе металлической пластины с 4 крепежными отверстиями и обычной струбцины. Также вполне реально купить уже готовый механизм в магазине. Для его установки потребуется просверлить несколько отверстий в металлической основе станка.
На видео представлен процесс сборки станка в картинках.

Электродрель

Рынок электроинструментов предлагает покупателю широкий ассортимент дрелей как отечественного, так и импортного производства. Продукция отечественных предприятий занимает небольшой сегмент по сравнению с хлынувшим потоком электротоваров из Китая. Импортная техника, в основном, представлена лицензионными моделями известных фирм-производителей.

Следует заметить, что электроинструмент в подавляющем большинстве представляет продукт высокого качества, за редким исключением.

Для сверлильного станка годятся дрели, которые рассчитаны только на сверление без всяких дополнительных ударных устройств. Вставлять в станок дрель-перфоратор – это большая роскошь, поэтому для силового оборудования достаточно будет установить дрель с минимумом опций – таких, как:

  • регулировка количества оборотов;
  • реверс;
  • фиксатор кнопки включения.

Делать или покупать?

Электродрель это уже готовые привод, передача, шпиндель и патрон в моноблоке. Поставить его на каретку станка – и можно сверлить. По точности решение, вообще говоря, не оптимальное (см. далее), но во многих случаях приемлемое, зато избавляющее от необходимости заказывать дорогие точеные детали повышенной точности, см. ниже. Ввиду чего станины под установку дрели сейчас продаются разве что не на улице с лотков; цены доступные. Выбирая такую, чтобы сделать сверлильный станок из дрели, руководствуйтесь прежде всего режимом работы оборудования; от него зависит и цена:

  • Эпизодическая сверловка/фрезеровка для себя с точностью какая получится – станина пластиковая литая или стальная штампованная. Механизм подачи рычажный с коленчатым рычагом (см. далее). Подшипники скольжения каретки (см. далее) сталь по стали или с капроновыми вкладышами. Цены – $20-$30.
  • Регулярная сверловка для себя или на заказ с обычной машиностроительной точностью. Обрабатываемые материалы – до твердости и вязкости обычной конструкционной стали. Все то же, но подшипники скольжения сталь по стали (хуже) или с бронзовыми втулками, а станина – чугунная литая или (дороже) композитная также вибропоглощающая. Цены – $30-$40.
  • Регулярная сверловка и фрезеровка любых поддающихся инструменту материалов с периодическими перегрузками инструмента и/или с повышенной точностью – подшипники скольжения только бронза по стали, станина чугунная. Механизм подачи зубчато-реечный (еще см. далее); консоль вибропоглощающая. Цены – $60-$180.

Выбираем станину

Станину для дрели (которые продавцы почему-то упорно именуют стойками) нужно выбирать не по производителю («китай» – не «китай»); сейчас на рынке и «немецкого китая» полно, не говоря уже об изделиях постсоветских государств. Нужно проверить конструкцию.

Первое – образцы с пластиковыми не капроновыми вкладышами подшипников скольжения отбраковываются однозначно: биение и увод сверла более чем на 0,5 мм появятся уже на 10-й – 20-й «дырке» и далее будут увеличиваться. Второе – люфт консоли. Берем ее за дальний конец, покачиваем вверх-вниз и в стороны при зажатом фиксаторе. Заметной «болтушки» быть не должно (тактильное чувство нетренированного человека ощущает биение 0,4-0,5 мм).

Далее – осмотр конструкции, см. рис. ниже. Для обычной сверловки подойдет показанная на поз. 1. Идеальный вариант – на поз. 2: цанговый зажим дрели, смещение колонны вбок уменьшает вибрацию консоли на порядок, а повернув ее вбок на 45 градусов, можно фрезеровать от руки с точностью «как умеешь» деталь на штатном не сдвижном столе, сняв пару креплений стола, т.к. при этом его смещение вручную относительно горизонтальной рабочей оси консоли будет линейным.

Как выбрать станину (стойку) для дрели

А вот образчик на поз. 3 не берите ни в коем случае. Во-первых, воротник его колонны низкий и ее крепление ненадежно. Во-вторых, продольные пазы под стол облегчают ручную фрезеровку «как получится», но, в отличие от диагональных, не гасят вибрации станины. Более того, они будут концентрироваться, где показано стрелками (прилив под колонну сделан слишком узким) и оттуда прямиком пойдут в колонну и стол.

Что дешевле?

Чертежи шпинделя настольного сверлильного станка

Допустим, цена на понравившуюся станину вас не устраивает. Или дрель если «ломовая», с ударным механизмом, бывшая в работе по строительным конструкциям и биение патрона видно на глаз. Тогда первым делом выясняем, если и в пределах досягаемости мастер, владеющий токарным станком повышенной точности (не грубее 0,02 мм). Что, между прочим, не факт – станок повышенной точности стоит очень дорого и на потоке расхожих заказов никогда не окупается. Но, положим, нашелся. Берем чертежик на рис. справа, идем к нему и спрашиваем, сможет ли он выточить это из стали не хуже 30ХГСА, и сколько возьмет за работу. «Это» – чертежи шпинделя настольной сверлилки. Остальные ее детали можно выточить на обычном станке, или найти в развалах на железном базаре либо у себя в хламе. Скорее всего, окажется, что купить станину + стол дешевле, а если прикинуть расходы на остальное, то, возможно, обрисуется и дрель повышенной точности. В продаже такие бывают; их можно узнать по отсутствию ударного механизма и воротнику специально для установки в станину: на него надета точеная стальная манжета.

Лучше изготовить или купить

По сути электродель состоит из нескольких готовых составных частей:

  • привода;
  • передачи;
  • шпинделя;
  • патрона.

Достаточно поставить конструкцию на каретку станка и можно приступать к работе. Такой вариант оптимально подойдет для эксплуатации дома. Он не обеспечит высокой точности, что естественно, учитывая особенности конструкции, однако остается вполне экономичным способом реализации домашней установки. Прежде всего, пропадает необходимость комплектации дополнительными деталями, необходимыми для повышения точности изготовления.

сверлильный станок своими руками самодельный

Станины под сверлильную установку находятся в свободном доступе, причем цены на них разумные

При поиске станины уделять внимание нужно режиму работы сверлильного устройства – именно от этой характеристики зависит конечный выбор:

пластиковая литая или, как альтернатива, стальная штампованная – вариант станины, который подойдет для начинающих мастеров, которые не особо переживают о точности изготовления и планируют заниматься ремеслом не постоянно, а изредка – при необходимости;
чугунная литая (экономный вариант) или композитная (более затратный) станина с технологиями вибропоглощения подойдет для регулярной обработки деталей для собственного использования или небольшими партиями на заказ. Такая конструкция предназначена для стали с обычной твердостью и вязкостью, которая требует стандартной промышленной точности без высоких заявленных требований

Внимание стоит обратить и на подшипники скольжения. Допускаются стальные за неимением других альтернатив, однако предпочтительнее использовать подшипники с втулками из бронзы;
для промышленной регулярной сверловки больших объемов любых материалов, которые могут быть обработаны таким способом, используется именно чугунная станина

Она дает высокий уровень точности и может выдержать эпизодические перегрузки оборудования. Для такого инструмента консоль должна быть обязательно с технологией поглощения вибраций, подшипники изготовлены из бронзы, а подача выполняться только зубчато-реечным механизмом.

столы с поворотно-сдвижной

При покупке станин для электрической дрели часто в комплектации идут столы с поворотно-сдвижной технологией, обеспечивающие некоторые фрезеровочные функции. Стоит такой стол в районе 20$.

На что обращать внимание при покупке

Станина – основание всей конструкции, поэтому от ее выбора зависит работоспособность всего инструмента. Специалисты советуют не обращать внимания на производителя. Некоторые китайские заводы реализовывают достойную продукцию в то время, как немецкие и отечественные производители выпускают комплектующие на порядок хуже

Стоит уделять внимание и конструкции, популярные виды которых представлены на рисунке:

разные конструкции станин

Первая конструкция не функциональна и удобна в использовании, но подойдет для эпизодического использования с невысокими требованиями к точности. Второй вариант – оптимальный для эксплуатации дома и промышленного изготовления малых партий на заказ, потому что:

  • есть цанговый зажим дрели;
  • увеличить поглощение вибрации от консоли можно, сместив колонну в сторону;
  • есть возможность ручной фрезеровки деталей с невысокой точностью на недвижимом столе, идущем в комплекте.

Третий вариант не рекомендуется к покупке. Прежде всего из-за низкого воротника колонны и ее слабого крепления к установке. Также продольные базы облегчают фрезеровку вручную, но в то же время не защищают от вибрации в основании оборудования. Стрелками указана самая высокая концентрация вибрации, которая будет передаваться с этой зоны непосредственно в колонну и стол.

мини сверлилка своими руками

Самодельный сверлильный станок на основе асинхронного двигателя.

Заменить дрель в самодельном станке можно асинхронным двигателем, например от старой стиральной машинки. Схема изготовления такого станка сложная, поэтому лучше если ее будет делать специалист с опытом токарных и фрезеровочных работ, сборки электросхем.

Схема и устройство станка на основе двигателя от бытовой техники.

Ниже приведены все чертежи, детали и их характеристики, и спецификация.

Общий чертеж сверлильного станка на основе двигателя.

Таблица всех деталей и материалов необходимых для изготовления станка своими руками.

Поз. Деталь Характеристика Описание
1 Станина Плита текстолитовая, 300×175 мм, δ 16 мм
2 Пятка Стальной круг, Ø 80  мм Может быть сварной
3 Основная стойка Стальной круг, Ø 28 мм, L = 430 мм Один конец обточен на длину 20 мм и на нём нарезана резьба М12
4 Пружина L = 100–120 мм
5 Втулка Стальной круг, Ø 45 мм
6 Стопорный винт М6 с пластиковой головкой
7 Ходовой винт Тr16х2, L = 200 мм От струбцины
8 Матричная гайка Тr16х2
9 Консоль привода Стальной лист, δ 5 мм
10 Кронштейн ходового винта Лист дюралюминия, δ 10 мм
11 Специальная гайка М12
12 Маховик ходового винта Пластик
13 Шайбы
14 Четырёхручьевый блок ведущих приводных шкивов клиноременной передачи Дюралюминиевый круг, Ø 69 мм Изменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой
15 Электродвигатель
16 Блок конденсаторов
17 Блок ведомых шкивов Дюралюминиевый круг, Ø 98 мм
18 Ограничительный стержень возвратной пружины Винт М5 с пластмассовым грибком
19 Возвратная пружина шпинделя L = 86, 8 витков, Ø25, из проволоки Ø1,2
20 Разрезной хомут Дюралюминиевый круг, Ø 76 мм
21 Шпиндельная головка см. ниже
22 Консоль шпиндельной головки Лист дюралюминия, δ 10 мм
23 Приводной ремень Профиль 0 Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов
24 Выключатель
25 Сетевой кабель с вилкой
26 Рычаг подачи инструмента Стальной лист, δ 4 мм
27 Съёмная рукоятка рычага Стальная труба, Ø 12 мм
28 Патрон Инструментальный патрон № 2
29 Винт М6 с шайбой

Консоль привода для самодельного сверлильного станка.Четырёхручьевый блок ведущих приводных шкивов.Блок ведомых шкивов.Ограничительный стержень возвратной пружины.Разрезной хомут.Консоль шпиндельной головки.

Шпиндельная головка имеют свою базу – дюралюминиевую консоль и создает поступательное и вращательное движение.

Чертёж шпиндельной головки для самодельного сверлильного станка.

Материалы и детали необходимые для изготовления шпиндельной головки.

Поз. Деталь Характеристика
1 Шпиндель Стальной круг Ø 12 мм
2 Ходовая втулка Стальная труба Ø 28х3 мм
3 Подшипник 2 шт. Радиальный подшипник качения № 1000900
4 Винт М6
5 Шайбы-прокладки Бронза
6 Рычаг Стальной лист δ 4 мм
7 Стопор ходовой втулки Специальный винт М6 с рифлёной кнопкой
8 Гайка Низкая гайка М12
9 Стационарная втулка Стальной круг Ø 50 мм или труба Ø 50х11 мм
10 Подшипник Радиально упорный
11 Разрезное стопорное кольцо
12 Концевая переходная втулка Стальной круг Ø 20 мм

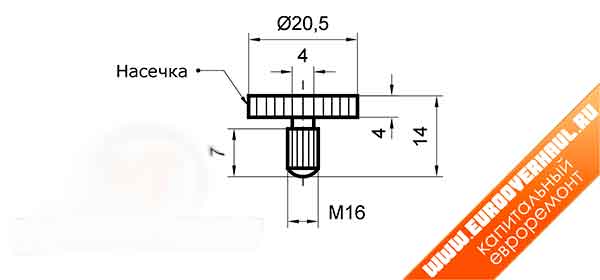

Шпиндель.Ходовая втулка.Стопор ходовой втулки.Стационарная втулка.Концевая переходная втулка.Сверлильная головка в собранном виде.Готовый самодельный сверлильный станок на основе двигателя от бытовой техники.

Подключение зависит от самого двигателя.

Простая электрическая схема  для заводского станка 2М112.

Простые конструкции самодельных стоек для сверлильного станка

Мы подобрали для вас простые в изготовлении, но интересные на наш взгляд конструкции стоек для самодельных сверлильных станков на основе электродрели.

Такая деревянная стойка может успешно функционировать и без рычага, а подъем и опускание инструмента производится либо за ручку самого инструмента, либо за верхнюю часть короба, в котором он закреплен.

Интересна конструкция, в которой система из 2-х рычагов заменена 1-м с продольным пазом, по которому перемещается упорный винт.

Продуктивен метод комбинации материалов для стоек, позволяющих превратить электродрель в сверлильный станок. Так, основной материал для их изготовления – дерево, но наиболее изнашиваемые узлы выполняются из металла, что радикально удлиняет срок службы всего приспособления.

Интересна конструкция с использованием в качестве направляющих выпускаемых промышленно мебельных полозьев:

Высокая точность их исполнения практически не имеет люфтов.

Значительно упрощается процесс создания стойки для электродрели, если в вашем распоряжении имеется фотоувеличитель любой модели. Вряд ли когда-нибудь он сможет послужить вам по прямому назначению, а вот сверлильный станок из него получится отличный. Ведь он уже имеет в своей конструкции и направляющие, и зубчатую рейку для перемещения по ним довольно тяжелой головки, вместо которой и следует навесить держатель для дрели.

Не менее продуктивен вариант переделки в стойку сверлильного станка старых реечных волговских или жигулевских домкратов. Ведь вам не потребуется вся их высота для нормальной работы такого приспособления, а только небольшой промежуток винта.

Для этого достаточно лишь слегка доработать подъемный рычаг, в котором закрепить дрель, и упорную площадку.

А вот и видео:

Еще проще можно поступить, жестко закрепив дрель в верхней части такого домкрата, а на рычаге разместить рабочий столик. Не опускать дрель для сверления, а поднимать саму заготовку, тем более что нижняя часть винта в таких домкратах наименее изношена.

Да и вообще, этот же принцип можно применить для довольно больших и мощных дрелей, любым способом надежно закрепленных на мощной стойке будущего станка неподвижно. А изготовить небольшой подъемный столик можно по образу и подобию показанного в видеоролике:

Или использовать для этой же цели небольшой ромбический автомобильный домкрат, снабдив его надежным основанием и заменив верхний упор на рабочую площадку с тисочками или призмой.

Причем, и первое, и второе можно сделать съемным, а в длительных временных промежутках между сверлильными работами сам домкрат использовать по прямому назначению.

Станок из асинхронного двигателя от стиральной машины

Естественно, двигатель можно взять не только от стиральной машины. Просто данный пример – самый распространенный в быту. Этот вариант самодельного станка для сверления позволит выполнять самые разные отверстия с высокой точностью, вплоть до микроотверстий.

Основные принципы те же, что и с дрелью, но в этом случае понадобится стол мощнее: вибрация при работе такого аппарата будет намного сильнее. Подвижную часть аппарата лучше всего выполнять по предварительным чертежам.

Станок для сверления печатный плат.

Вес двигателя от холодильника значительно больше, чем вес дрели целиком, стол и стойка должны быть на порядок массивнее.

Для изготовления понадобятся следующие заготовки:

  • шестерня;
  • подшипники – две штуки;
  • две трубки;
  • стальное зажимное кольцо;
  • специальный шестигранник для шкива.

Стальное кольцо соединяется с двумя подшипниками, шестигранником и металлической трубкой, образуя надежный узел. Главным механизмом в таком станке являются шестерни и трубка с надпилами. Движение трубки происходит за счет соединения зубьев шестерни с надпилами. Шестигранник своей осью должен вписываться в трубку.

Описанная схема сложная и далеко не всем по силам. Оптимальным способом будет изготовление агрегата с асинхронным двигателем полностью по аналогии с самодельными станками из дрели. Единственным негативным нюансом будет его значительная вибрация во время работы.

Пошаговая инструкция

Иллюстрация Описание действия
Подбор комплектации ФОТО: youtube.com Подбор материалов и деталей от старой техники, пригодной для использования
Новый электронный блок ФОТО: youtube.com Изготовление новых деталей и блоков управления
Головка с мотором и трансмиссией ФОТО: youtube.com Узел крепления вертикальной стойки к станине ФОТО: youtube.com Сборка станка
Опробование нового станка ФОТО: youtube.com Опробование

Металл или дерево?

Деревянный сверлильный «станок»-монстр

Начинающим всегда кажется, что работать по дереву легко и просто. Испорченная заготовка сгодится на мелкие поделки или топливо. Возможно, поэтому в последнее время наблюдается настоящее поветрие: самодельные станки с ответственными деревянными деталями. В результате на свет порой появляются монстры, которые, наверное, удивили бы и Архимеда, см. рис. справа. Однако вспомним: наилучшая достижимая точность на дереве +/– 0,5 мм. В металлообработке резанием наибольшая допустимая погрешность по умолчанию 0,375 мм (в Англии и США 0,397 мм = 1/64 дюйма). На этом вопрос об использовании дерева как основного конструкционного материала станка закрывается без обсуждения, что, мол, дерево к тому же на порядки легче металла деформируется, изнашивается и повреждается. Ну, а любителям глубокого внутреннего самоудовлетворения в изделиях – вольная воля за свои деньги и труды.
