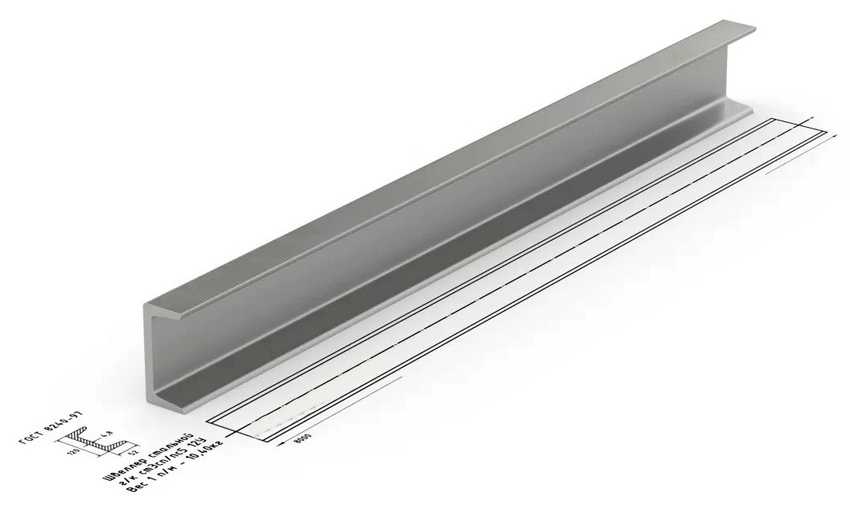

Швеллер стальной

Таблицы размеров

Размерный ряд швеллеров довольно разнообразен и не зависит от технологии изготовления или производителя. Здесь применяются стандартные типоразмеры, которые выглядят так:

• Высота изделия. Это расстояние между параллельно расположенными полками, измеряемое в миллиметрах. Данный параметр варьируется в пределах 50-400 мм.

• Ширина полки. Это расстояние от внешнего угла швеллера до кончика параллельных граней. Здесь играют размеры 32-115 мм.

• Толщина поперечной балки. В зависимости от категории, этот параметр составляет 4.4-8 мм.

• Толщина полок. В зависимости от маркировки изделия, толщина граней может составлять 7-13.5 мм.

Длина стандартного швеллера не превышает 12 метров. Стоит отметить, что на рынке встречается продукция, чья длина превышает это значение. Однако такая продукция в основном изготавливается под заказ.

С уклоном внутренних граней полок. ГОСТ 8240-97

Условные обозначения:

• h — высота швеллера;

• b — ширина полки;

• S — толщина стенки;

• R — радиус внутреннего закругления полок;

• t — толщина полки;

• r — радиус закругления полок.

Номер швеллера серии У	Размеры, мм	Масса 1м, кг
h	b	S	t	R	r
				не более
швеллер 5У	50	32	4,4	7	6	2,5	4,842
швеллер 6,5У	65	36	4,4	7,2	6	2,5	5,899
швеллер 8У	80	40	4,5	7,4	6,5	2,5	7,049
швеллер 10У	100	46	4,5	7,6	7	3	8,594
швеллер 12У	120	52	4,8	7,8	7,5	3	10,43
швеллер 14У	140	58	4,9	8,1	8	3	12,29
швеллер 16У	160	64	5	8,4	8,5	3,5	14,23
швеллер 15аУ	160	68	5	9	8,5	3,5	15,35
швеллер 18У	180	70	5,1	8,7	9	3,5	16,26
швеллер 18аУ	180	74	5,1	9,3	9	3,5	17,45
швеллер 20У	200	76	5,2	9	9,5	4	18,37
швеллер 22У	220	82	5,4	9,5	10	4	20,98
швеллер 24У	240	90	5,6	10	10,5	4	24,06
швеллер 27У	270	95	6	10,5	11	4,5	27,66
швеллер 30У	300	100	6,5	11	12	5	31,78
швеллер 33У	330	105	7	11,7	13	5	36,53
швеллер 36У	360	110	7,5	12,6	14	6	41,91
швеллер 40У	400	115	8	13,5	15	6	48,32

С параллельными гранями полок. ГОСТ 8240-97

Номер швеллера серии П	Размеры, мм	Масса 1 м, кг
h	b	S	t	R	r
				не более
швеллер 5П	50	32	4,4	7	6	3,5	4,840
швеллер 6,5П	65	36	4,4	7,2	6	3,5	5,897
швеллер 8П	80	40	4,5	7,4	6,5	3,5	7,051
швеллер 10П	100	46	4,5	7,6	7	4	8,595
швеллер 12П	120	52	4,8	7,8	7,5	4,5	10,42
швеллер 14П	140	58	4,9	8,1	8	4,5	12,29
швеллер 16П	160	64	5	8,4	8,5	5	14,22
швеллер 16аП	160	68	5	9	8,5	5	15,34
швеллер 18П	180	70	5,1	8,7	9	5	16,26
швеллер 18аП	180	74	5,1	9,3	9	5	17,46
швеллер 20П	200	76	5,2	9	9,5	5,5	18,37
швеллер 22П	220	82	5,4	9,5	10	6	20,97
швеллер 24П	240	90	5,6	10	10,5	6	24,05
швеллер 27П	270	95	6	10,5	11	6,5	27,65
швеллер 30П	300	100	6,5	11	12	7	31,78
швеллер 33П	300	105	7	11,7	13	7,5	34,87
швеллер 36П	360	110	7,5	12,6	14	8,5	41,89
швеллер 40П	400	115	8	13,5	15	9	48,28

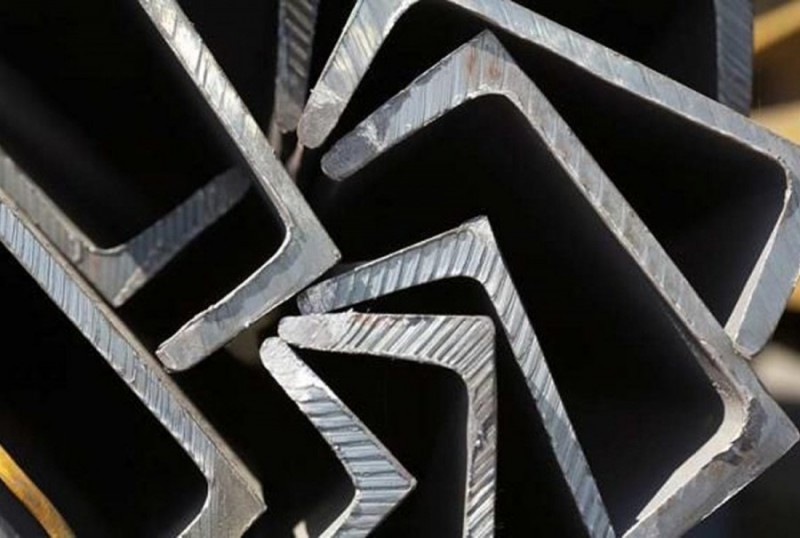

1 Что такое гнутый швеллер?

Профиль, имеющий П-образное сечение, может быть как горячекатаным, так и гнутым. Его очень часто используют в опорных конструкциях, поэтому он должен демонстрировать соответствующую прочность. Так что требования к его материалу достаточно велики. Чаще всего для этой цели берут сталь и различные ее сплавы, встречаются также и нержавеющие разновидности. В последнем случае изделия будут обладать лучшей прочностью и устойчивостью к коррозии, что дает возможность применять их даже в непростых условиях повышенной влажности.

Общей у всех является форма сечения — в виде буквы П, как было сказано выше, а вот ее грани могут располагаться как параллельно, так и под определенным углом. Их производят в соответствии с ГОСТом, поэтому в качестве продукта можно не сомневаться. Остановимся более подробно на каждом виде швеллера.

С-образные гнутые равнополочные профили

С-образный профиль, выпуск которого в нашей компании налажен, — это элемент, обеспечивающий надежность конструкции из ЛСТК, будь то жилое здание, павильон или помещение промышленного назначения.

Этот профиль выполнен из стали и имеет сечение в виде буквы С. Такая форма обеспечивает прочность изделия на изгиб и позволяет использовать его в разных частях и узлах конструкции.

Мы предлагаем С-образный профиль в разных размерах.

Таблица размеров С-образного профиля

Тип	Размер
h (mm)	b (mm)	c (mm)	t (mm)
С80	80	40	15	2.0-2.5
С100	100	40	20	2.0-3.0
С100	100	50	20	2.0-3.0
С120	120	50	20	2.0-3.0
С120	120	60	20	2.0-3.0
С140	140	50	20	2.0-3.0
С140	140	60	20	2.0-3.0
С160	160	60	20	2.0-3.0
С160	160	70	20	2.0-3.0
С180	180	60	20	2.0-3.0
С180	180	70	20	2.0-3.0
С200	200	60	20	2.0-3.0
С200	200	70	20	2.0-3.0
С220	220	70	20	2.0-3.0
С220	220	80	20	2.0-3.0
С240	240	70	20	2.0-3.0
С240	240	80	20	2.0-3.0
С250	250	80	20	2.0-3.0
С260	260	80	20	2.0-3.0
С280	280	100	20	2.0-3.0
С300	300	100	20	2.0-3.0
С320	320	100	20	2.0-3.0
С340	340	100	20	2.0-3.0
С360	360	100	20	2.0-3.0

Швеллер: изготовление, классификация, ГОСТы | Полезные статьи о металлопрокате

Швеллер – это предмет, который нередко используется в контакте с иными несущими конструкциями. Дословный перевод данного слова означает «подоконник». По форме сечения он напоминает букву П, а по характеристикам считается изделием, которое обеспечивает отличную адгезию материалов.

Изготовляя этот предмет, производители знают, что вес распределен равномерно, избегая изломов в одном месте. Присутствует швеллер без преувеличения везде – это встречают в зданиях, сооружениях и ограждениях. Его используют, строя дороги и мосты. Требования к химическому составу, габаритам, способам изготовления прописаны в государственных стандартах.

Там же отображены все доступные на сегодня разновидности предметов.

Государственные стандарты

Швеллер горячекатаный – это результат использования стального листа определенных свойств и прокатного стана. Гнутый же изготовляют из того же материала с профилегибочным станом. У него скругленные полки.

Государственные стандарты:

Ассортимент сортов горячекатаного швеллера прописан в ГОСТ 8240-97. Там указано, что бывают изделия общего или спецназначения. Они составляют не более 400 мм в высоту и 115 мм в ширину.
ГОСТ 8240-89 – это официальный норматив, который регулирует ассортимент сортов горячекатаных изделий, если внутренние грани полок расположены с уклоном. Еще он прописывает характеристики швеллеров, где грани полок параллельны. Документ приводит таблицу, где указана масса, отображен размер (габаритный и поперечного сечения). Государственный стандарт указывает, какие могут быть отклонения по разным характеристикам.
ГОСТ 11474-76 прописывает сортамент гнутых швеллеров. Его тоже нужно учитывать при производстве данных конструкций.
ГОСТ 8278-83, 8281-80 – документы, отображающие вес и размеры гнутых швеллеров

Соответствие приведенным там требованиям важно для конечного потребителя – оно гарантирует высокую износостойкость конструкции.

Гнутый швеллер – это износостойкая альтернатива кирпичу или древесине. Из него производят каркас несущей конструкции, ограду или перекрытие. Ему свойственна гибкость и прочность. Он легко поддается свариванию. Использование такого продукта сокращает строительные расходы на треть.

Его применяют и там, где от характеристик несущей конструкции зависит многое. Размеры могут серьезно отличаться. Вес и габариты прописаны в государственных стандартах. Его производят на профилегибочном стане, используя горяче- или холоднокатаную сталь.

Можно использовать еще конструкционный или низколегированный железный сплав.

Таблица швеллеров, представленная в документе, содержит информацию по размерам поперченного сечения, номинальным габаритам, массе 1 м.

Швеллеры с уклоном внутренних граней полок

Номер швеллера	h	b	s	t	R	r	Площадь поперечного сечения, см2	Масса 1 м, кг	Справочные значения для осей	zо, см
не более	X – X	Y – Y
Ix, см4	Wx, см3	ix, см	sx, см3	Iy, см4	Wy, см3	iy, см
мм
5	50	32	4,4	7,0	6,0	2,5	6,16	4,84	22,8	9,1	1,92	5,59	5,61	2,75	0,95	1,16
6,5	65	36	4,4	7,2	6,0	2,5	7,51	5,90	48,6	15,0	2,54	9,00	8,70	3,68	1,08	1,24
8	80	40	4,5	7,4	6,5	2,5	8,98	7,05	89,4	22,4	3,16	23,30	12,80	4,75	1,19	1,31
10	100	46	4,5	7,6	7,0	3,0	10,90	8,59	174,0	34,8	3,99	20,40	20,40	6,46	1,37	1,44
12	120	52	4,8	7,8	7,5	3,0	13,30	10,40	304,0	50,6	4,78	29,60	31,20	8,52	1,53	1,54
14	140	58	4,9	8,1	8,0	3,0	15,60	12,30	491,0	70,2	5,60	40,80	45,40	11,00	1,70	1,67
16	160	64	5,0	8,4	8,5	3,5	18,10	14,20	747,0	93,4	6,42	54,10	63,30	13,80	1,87	1,80
16a	160	68	5,0	9,0	8,5	3,5	19,50	15,30	823,0	103,0	6,49	59,40	78,80	16,40	2,01	2,00
18	180	70	5,1	8,7	9,0	3,5	20,70	16,30	1090,0	121,0	7,24	69,80	86,00	17,00	2,04	1,94
18a	180	74	5,1	9,3	9,0	3,5	22,20	17,40	1190,0	132,0	7,32	76,10	105,00	20,00	2,18	2,13
20	200	76	5,2	9,0	9,5	4,0	23,40	18,40	1520,0	152,0	8,07	87,80	113,00	20,50	2,20	2,07
22	220	82	5,4	9,5	10,0	4,0	26,70	21,00	2110,0	192,0	8,89	110,00	151,00	25,10	2,37	2,21
24	240	90	5,6	10,0	10,5	4,0	30,60	24,00	2900,0	242,0	9,73	139,00	208,00	31,60	2,60	2,42
27	270	95	6,0	10,5	11,0	4,5	35,20	27,70	4160,0	308,0	10,90	178,00	262,00	37,30	2,73	2,47
30	300	100	6,5	11,0	12,0	5,0	40,50	31,80	5810,0	387,0	12,00	224,00	327,00	43,60	2,84	2,52
33	330	105	7,0	11,7	13,0	5,0	46,50	36,50	7980,0	484,0	13,10	281,00	410,00	51,80	2,97	2,59
36	360	110	7,5	12,6	14,0	6,0	53,40	41,90	10820,0	601,0	14,20	350,00	513,00	61,70	3,10	2,68
40	400	115	8,0	13,5	15,0	6,0	61,50	48,30	15220,0	761,0	15,70	444,00	642,00	73,40	3,23	2,75

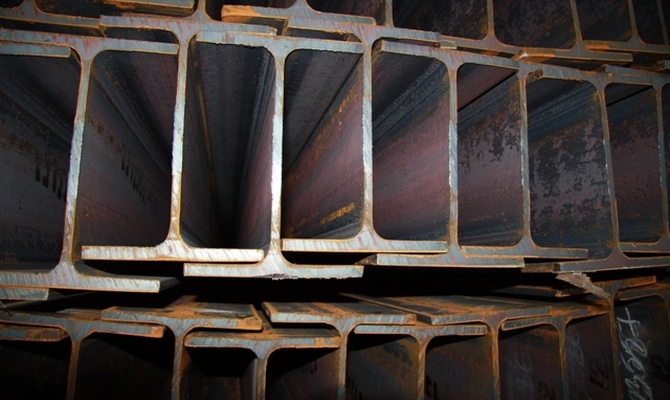

3 Различия между сварным и горячекатаным двутавровым швеллером

В отличие от сварного двутавра, горячекатаная металлическая балка имеет лучшие показатели прочности и надежности по различным параметрам, несмотря на равную площадь поперечного сечения и массу этих двух изделий. Поэтому при строительстве крупных и особо прочных зданий и объектов ( электростанции, высотные дома) в конструкциях перекрытий, опор и колоннах используется именно двутавровая балка с параллельными или наклонными гранями.

Сварный двутавровый швеллер

Двутавровая балка горячекатаного производства имеет стандартизированное соотношение геометрических размеров полок и стенок по толщине, ширине и высоте. Все эти нормы регламентируются согласно ГОСТу. Сварная же конструкция может быть любого размера без применения строгих геометрических соотношений при производстве и изготавливается в соответствии с различными техническими условиями, исходя из пожеланий заказчика.

Особенности выбора

Общим условием для выбора стального горячекатаного и гнутого металлопроката является сравнение расчётных параметров со свойствами стандартного варианта. Если разница менее 5%, то выбирают этот номер, а если более 5% – то следующий.

Для строений, рассчитанных на большие нагрузки, используют стальные горячекатаные швеллеры с наклонными внутренними гранями. Уклон граней может быть от 4 до 10%.

Гнутый стальной металлопрокат визуально отличается скруглением наружных углов. Это более дешёвый и лёгкий материал по сравнению с горячекатаными стальными видами. По прочностным характеристикам он уступает аналогичной горячекатаной стальной продукции.

Номер профиля и его тип должны определяться специалистами расчётным путём. Неправильный выбор может снизить надёжность строения.

Размеры и характеристики швеллера 18П

• Вес 1 метра – 16.3 кг, 17.4 кг (18аП)
• Высота швеллера – 180 мм
• Ширина полки – 70 мм, 74 мм (18аП)
• Толщина полки – 8.7 мм, 9.3 мм (18аП)
• Толщина стенки – 5 мм
• Толщина угла – 9 мм (радиус закругления)
• Площадь поперечного сечения – 20.7 см2, 22.2 см2 (18аП)
• Погонных метров в тонне – 61

По точности различают на высокую, повышенную и обычную.

• Обозначаются буквами
  • А (высокая)
  • Б (повышенная)
  • В (обычная)

Например: 5аП, 18бП, 12аУ

По прочности градация на обычную и повышенную.

Допустимые отклонения размеров (по ГОСТ 8240-97)

• Высота +- 2 мм
• Ширина полки +- 2 мм
• Толщина полки -0,5 мм
• Толщина стенки +- 0,5 мм
• Прогиб стенки швеллера не более 1 мм. Стенка, это которая “h” на схеме выше. Она должна быть прямой, не выпирать влево или вправо в оговоренном пределе.
• Кривизна не более 0.2% длины швеллера.
• Перекос полок – заваливание их во внутрь или во вне, для разных точностей (a,б,в):
  • 0,9 мм
  • 1 мм
  • 1,2 мм

Отклонения у швеллера “П” по толщине стенки и радиусу закругления не контролируют. А плюсовые отклонения по толщине полки контролируются предельным весом швеллера. Отклонения по массе не должны превышать +-4% для партии и +-6% для единицы.

Масса погонного метра вычислена с помощью площади сечения и плотности стали 7,85 г/см3 или 7850 кг в кубическом метре.

Отклонения размеров длины

Длина швеллера 18П в пределах 2 – 12 метров. Но при соглашении с производителем, изготавливаются и свыше 12 м. Отклонения по длине для швеллера от 2 до 8 метров – +- 40 мм. При длине свыше 8 метров не более 100 мм.

Материал изготовления

• У производителей часто встречаются изготовленные из сталей:
  • 09Г2С
  • 09Г2С-15
  • 09Г2С-14
  • Ст3
  • С255
  • С355-1
  • С345
  • 3пс
  • 3сп/пс5

Площадь швеллера

Для различных аспектов, например расход краски, требуется знать какова площадь изделия. Задача не тривиальная, поскольку форма не простая для точного расчёта. Для целей ответа была проделана работа.

В 1 погонном метре швеллера 18П – 0,644 квадратных метра (м2)

• Для удобства подсчитано количество м2 в единице изделия разной длины
  • В 2 метрах – 1,288
  • В 3 метрах – 1,932
  • В 6 метрах – 3,864
  • В 9 метрах – 5,796
  • В 12 метрах – 7,728

Сколько м2 в тонне

• В 1 тонне швеллера 18П – 39.3 квадратных метра
• Пояснение:
  • Сначала узнаем сколько метров в тонне. Для этого тонну делим на 16.3 (вес 1 метра 18П) и получаем число 61. Ровно столько метров швеллера 18П в одной тонне.
  • Зная что 1 метр имеет площадь 0,644 м2, мы умножаем на количество метров и получаем 39,3 м2 в тонне.

Расход краски

• Очень варьируется в зависимости от цвет, инструмента нанесения и вида краски.
• Примерная разница расхода краски на 1м2:
  • Водная – 155 гр
  • Эмаль – 135 гр
  • Чёрный цвет – 70 гр
  • Белый цвет – до 125 гр

Общие нормы покраски металла, обычно колеблется в рамках 100-150 гр на м2. Экономичнее краскопультом. Укрывистость чёрной краски выше, ведь чтоб добиться покрытия железа белым, нужно больше применить краски, иначе не будет покрашено в хороший белый цвет.

Ориентировочные средние цены

Тонна стоит – от 34 до 67 тысСтоимость 1 метра швеллера – 550 – 1090 рублей

Но это в теории, получено путём расчета метража в тонне. Вычисляется так: В тонне швеллера 18П – 61 метра, поделим стоимость тонны на 61, мы получим вышеуказанные суммы за 1 погонный метр. Однако, по какой цене будет продан в розницу, может сказать только сам розничный продавец.

При исследовании было выявлено, что цены едины вне зависимости от метража или металла. Пик цен наблюдался в мае 2018, тогда средняя была 58 тыс. Наименьшая за недавнее прошлое была в начале 2016, тогда средняя цена показала 30 тыс за тонну. Какая либо сезонность в стоимости не прослеживается. Порой существенно цена меняется в зависимости от длины.

Можно добавить, что понижение цен в 2019-2021 может происходить в связи с риском рецессии в экономике. Которая влечёт снижение спроса, сжатие экономики и соответственно падение цен.

В среднем, расценка на швеллер из стали 09Г2С-12 выше. Не всегда но зачастую на 10-15%, нежели на швеллер из прочих сталей. Цена обычно ниже на 10-15% на популярные швеллеры из сталей Ст3, 3сп/пс5.

Стандарт ГОСТ

Можно встретить изготавливаемые по ГОСТ 82783, 27772-83. Хотя в массе своей почти всегда изготавливаются по 8240 различных годов (8240-89, 8240-97)

ГОСТ 19281-89. Прокат из стали повышенной прочности.

Характеристики зарубежных аналогов

Аналоги часто не отличается. Объект представляет из себя понятное изделие которое изготавливается много лет и довольно хорошо изучено, стандартизировано. Дело остаётся за соблюдением технологий и контролем процессов. Что упирается больше в добросовестность производителя.

Сортамент швеллера № 16 и стандарты, по которым его производят

Швеллер 16 изготавливают только по стандарту 8240. Этот ГОСТ распространяется на стальные горячекатаные швеллерные изделия специального и общего назначения, которые в зависимости от номера профиля имеют высоту в диапазоне значений 50–400 мм и ширину полок – 32–115 мм.

Остановимся на ГОСТах, которые тоже используют при изготовлении швеллеров стандарта 8240. В этих ГОСТах приведены требования к качеству изготовления металлоизделий и их технические характеристики, а именно: прочность и другие свойства, а также классификация по ним; список применяемых для производства марок сталей с указанием их химического состава; прочие параметры готового проката. В зависимости от условий использования, а также назначения металлопродукции (в данном случае – швеллера) руководствуются каким-то одним из нижеприведенных стандартов:

• ГОСТ 19281-89 – распространяется на все виды металлопроката, производимые из стальных сплавов, имеющих повышенную прочность (подразумеваются низколегированные стали);
• ГОСТ 535-2005 – для изделий сортовых и фасонных как общего, так и специального назначения, сделанных из углеродистых сталей, имеющих обычное качество;
• ГОСТ Р 52927-2015 – распространяется на прокат, который производится из сплавов повышенной, высокой и нормальной прочности и предназначен для строительства причалов, понтонов, судов (речных и морских), нефтегазодобывающих платформ и прочих сварных конструкций;
• ГОСТ 27772-88 – распространяется на различные металлоизделия из углеродистых и низколегированных сплавов, предназначенные для стальных строительных конструкций, имеющих сварные и другие соединения;
• ГОСТ Р 55374-2012 – для некоторых типов горячекатаного проката, включая фасонный, предназначенных для применения в мостостроении и выполненных из легированных конструкционных сплавов.

Согласно стандарту 8240 все изделия, выпускаемые по нему, подразделяются на несколько видов. Первое, но не основное деление – по форме полок. Последние у швеллера могут быть:

1. С наклонную гранью на внутренней стороне швеллера.
2. С параллельными гранями.

Швеллер с наклонной гранью

Основное деление – по форме и геометрическим размерам поперечного сечения – на серии горячекатаных швеллерных профилей:

• У – изделия с полками 1 вида;
• П – швеллеры с полками 2 вида;
• Э – экономичные профили с полками 2 вида;
• Л – швеллеры легкой серии, имеющие полки 2 вида;
• С – специальные профили с полками 1 вида.

Кроме того, швеллер 16, как и ряд других изделий (иных типоразмеров) стандарта 8240, в сериях У, П и С представлен не одним, а несколькими видами. Имеется в виду, что есть профили основного типоразмера и дополнительных. Последние из этой же серии, с такой же высотой стенки и обозначаются так же. Но они отличаются от основного типоразмера большей массивностью. То есть у них толще стенки, шире полки и могут быть больше радиусы закругления на кромках последних. Швеллеры этих дополнительных типоразмеров относятся к усиленным. К их маркировке добавляются буквенные индексы: «а» – для первого дополнительного типоразмера и «б» – для второго, более мощного.

У швеллера № 16 есть только по одному (первому) дополнительному типоразмеру в сериях У, П и С. Таким образом, в соответствии с ГОСТ 8240 сортамент этого изделия состоит из 8-ми наименований. Это профили: 16У, 16аУ, 16П, 16аП, 16Э, 16Л, 16С и 16Са.

Что такое швеллер: фото + описание и классификация изделия

Что такое швеллер? По сути, – это П-образное изделие из металла, относящееся к фасонам стального проката

Благодаря оговоренной форме, элемент обеспечивает высокие показатели прочности, что важно для тяжелого машиностроения, строительства зданий и прочих отраслей промышленности или домашнего хозяйства

1) Изготовление швеллеров и ГОСТы

Металлический монтажный П-образный элемент производят из высокопрочных сплавов либо нержавейки. В основе лежит марки AISI 304 или AISI 316. В промышленности имеется 2 полноценных метода изготовления швеллеров – метод прокатки и метод лазерной сварки. Высокий уровень прочности выдает нержавеющий швеллер – он комбинирует в себе длительный срок службы и прочность. Для тяжелого машиностроения в швеллерах используется черная сталь.

Как делают швеллер методом прокатки:

1. Заготовка материала – черный или цветной металл.
2. Нагрев болванки до мягкости.
3. Прокатка на специализированном сортовом станке.
4. Охлаждение и нарезка швеллеров.
5. Изгиб на профилегибочном станке, если того требует технология.
6. Упаковка и отправка на продажу.

Если в качестве основы используется специфичный сплав металла, меняющий физические свойства при нагревании, метод прокатки не зайдет. При производстве путем лазерной сварки, происходит нагрев только в местах соединения конструкции, что позволяет производить крупногабаритные швеллеры с нестандартными параметрами.

На втором месте по популярности в производстве стоят алюминиевые швеллеры. Их размеры меньше, а благодаря легкости получаемых конструкций, спрос на продукцию стабильно высок в самолетостроении и прочих смежных сферах строительства.

ГОСТ	За что отвечает
8240-97	Общие требования к изготовлению швеллеров в промышленных масштабах на реализацию.
8240-89	Требования к изготовлению швеллеров, у которых грани боковых полок имеют внутренний уклон.
535-88	Требования к изготовлению швеллеров горячекатанным способом
19425-74	Швеллеры специального типа для автомобилестроения.
5267.1-90	Специализированные швеллеры, используемые в вагоностроении.
8278-93	Требования к изготовлению равнополочных швеллеров гнутого типа из высокопрочной стали.
8240	Требования к изготовке конструкций из стали углеродистого типа либо низколегированного сырья.
5420	Как нужно изготавливать швеллера для тракторов и прочей крупногабаритной техники.

Для рядового потребителя не имеет смысла вчитываться в ГОСТы, ведь 90% необходимой информации он имеет возможность найти на маркировки швеллера, при его закупке в специализированном магазине. Альтернатива – спросить совета у консультанта, или потребовать сопроводительную техническую документацию у продавца.

2) Достоинства и разновидности швеллеров

Достоинства швеллеров в строительстве:

• богатое разнообразие видов изделий дает возможность конструировать объекты любой сложности;
• коррозийная устойчивость не позволяет распространяться ржавчине и грибковым инфекциям;
• высокопрочные элементы могут выдерживать громадные нагрузки;
• небольшой вес при использовании легких металлов;
• защита от разрыва/изгиба + устойчивость к деформации;
• механические воздействия швеллеру не страшны;
• экологическая безопасность;
• длительный срок службы;
• устойчивость к солнцу и осадкам.

Описанные качества обеспечивают главную функцию элемента – придача устойчивости и прочности в отношении точечных нагрузок/изгибов со стороны внешних объектов. П-образная форма доказала свое качество в конструкциях еще советского образца.

Теперь давайте рассмотрим полную квалификацию швеллеров по различным изначальным параметрам. Данные представлены в табличном виде.

Параметр	Категория
По типу изготовления	Горячекатаный
Специальный
Гнутый равнополочный
Гнутый неравнополочный
По назначению	Обычные с широкой областью применения
Специальные для автомобилестроения
Специальные по вагоностроению
По точности	«А» — высокий уровень
«Б» — повышенный уровень
«В» — обычный уровень
По форме	«У» — имеется уклон по внутренней грани
«Э» — эконом модель с параллельными краями
«П» — параллельные грани
«Л» — параллельные грани + основа из легких металлов
«С» — специализированный швеллер

Имеются и нестандартные типы швеллеров + таковые, что разработаны под индивидуальный заказ. ГОСТы содержат сортаменты, где отображены типизированные размеры для всех категорий швеллеров – высота по профилю, какова толщина у перемычки, длина полочек и материалы справочного типа осей, по которым идут расчеты на будущие конструкции.

Описание ГОСТов, стоимости и технологических особенностей изготовления швеллера горячекатаного:

Принцип производства

Современное изготовление этой универсальной детали основано на применении горячекатанной, холоднокатаной и низколегированной стали. Специалисты утверждают, что именного горячекатанная технология сумела зарекомендовать себя исключительно с положительной стороны в сфере массового производства швеллеров, балок и других изделий.

Стальная разновидность этого металлопроката подразумевает использование холодного проката, благодаря чему можно создать высококачественные изделия, которые будут хорошо противостоять любым деформациям. Что касается низколегированной стали, то такие материалы получаются самыми дорогими, но и надёжными. Стоит заметить, что эта разновидность материала разбавлена своеобразными примесями, которые в несколько раз повышают итоговые эксплуатационные качества самого металла.

Для изготовления профилей используется только качественное оборудование, из-за чего нужно несколько ответственных этапов, дабы в итоге получить качественную продукцию. Выбор технологии производства зависит от конкретного профилирования. После формирования отрезка, осуществляется универсальная нарезка станом. Что касается поштучного профилирования, то вся необходимая нарезка проводится заранее.

Из-за того, что эта разновидность профилей производится с помощью специального станка, любые изменения в калибровке могут привести к той ситуации, когда итоговое качество изделий будет снижено в несколько раз. В этом случае можно столкнуться с такими разновидностями повреждений: винтообразность, волнистость, искажение форм, серповидность.

Ассортимент швеллеров разнообразен, из-за чего применение того или иного изделия может варьироваться в зависимости от требуемых эксплуатационных качеств. Отдельно стоит учесть, что нанесённые на изделие цифры всегда означают его высоту. К примеру: швеллер 11 может использоваться для монтажа конструкций, а 16 больше всего подходит для армирования строений, так как обладает высокими показателями прочности. Конечно, в зависимости от типа швеллера варьируется и его итоговая цена.

Градация размеров

Так швеллер №8, то есть изделие, имеющее высоту 8 сантиметров, зачастую используется в процессе строительства жилых многоэтажных домов и производственных цехов.

Материалом для их изготовления служит углеродистая сталь, благодаря чему из них получаются надёжные сварные конструкции. Швеллер № 0 применяется в станкостроении и машиностроении, при строительстве несущих опор мостов.

Швеллер номер 12 предназначен для использования в тех же отраслях человеческой деятельности, что и два предыдущих, от них он отличается только более высоким уровнем прочности. При строительстве наиболее ответственных производственных объектов применяются швеллеры номер 14. Кроме того, их могут использовать и при возведении жилых домов и других подобных объектов.

Швеллер номер 20 используется для усиления конструкций испытывающих усиленные нагрузки. Гнутый швеллер широко используется в строительстве, машиностроении и вообще везде, где требуется усиление прочности конструкций. Однако, несмотря на высокую эффективность гнутого швеллера, гораздо более эффективно выглядит его горячекатаный собрат.

1 Особенности и виды горячекатаных изделий с профилем № 10

Как указано выше, швеллер 10 производят по ГОСТ 8240. Весь прокат этого стандарта (то есть всех типоразмеров) отличается от любых других изделий швеллерного сечения. Все различия, в том числе по способу изготовления, относительно подробно изложены в первой главе статьи о швеллере № 16. В этом же материале также дано описание внешних и прочих особенностей рассматриваемого швеллерного проката № 10.

Швеллер стальной горячекатаный

И согласно ГОСТ 8240 рассматриваемый швеллер 10 – это все изделия данного стандарта, изготовляемые с высотой профиля (стенки) 100 мм. В общей сложности производится 3 вида (серии) швеллерного проката № 10, деление на которые произведено по геометрическим размерам и форме сечения профиля в поперечнике:

• У – продукция, внутренние грани полок которой имеют уклон;
• П – продукция, грани полок которой параллельны;
• Э – так называемые экономичные швеллеры, грани полок которых параллельны.

Соответственно и обозначаются эти серии изделий: швеллер 10У, 10П и 10Э.

Определение веса и цены швеллера за метр: таблица размеров, стоимость профилей

Сложные расчеты удельной массы, кроме математических умений, требуют еще и актуализации школьного курса физики и геометрии. Поэтому лучше воспользоваться готовыми вычислениями, приведенными в специальных таблицах, или применить онлайн-калькулятор. Для этого достаточно ввести необходимые данные и получить точный результат.

Стоимость швеллеров определяется в соответствии с погонными метрами. На формирование цены влияет высота профиля, определяющая номер изделия, а также марка стали, из которой изготовлена продукция. Например, швеллер, произведенный из низколегированной стали, будет стоить на порядок дороже, чем аналогичная продукция из углеродистой стали. Это связано с тем, что первый тип сырья имеет повышенные прочностные характеристики.

Действующие на сегодня средние цены на швеллеры на российском рынке металлопроката приведены в таблице:

Номер швеллера	Масса погонного метра, кг	Длина в тонне, м	Цена за погонный метр, руб.
5	4,8	207	200
6,5	5,9	169	240
8	7,1	142	265
10	8,6	115	350
12	10,4	97	420
14	12,3	82	480
16	14,2	71	520
18	16,3	60	600
20	18,4	55	760
22	21,0	48	870
24	24,0	42	1020
27	27,7	35	1150
30	31,8	32	1400
40	48,3	21	4250

Выше приведена общая таблица. Для того чтобы иметь представление о каждом типе швеллера, его индивидуальных особенностях, размерах и характеристиках, стоит более детально познакомиться с каждым из видов. Ниже в качестве примера рассмотрим наиболее ходовые типы и размеры швеллеров, имеющих высокий спрос и широкое применение.

Области применения

Использование горячекатаных стальных профилей на тех или иных объектах зависит от используемого металла при его изготовлении и от размеров. Чем больше номер изделия, тем более высокой прочностью оно обладает:

Швеллеры используют при строительстве

• при изготовлении небольших объектов, например, павильонов торговли, используется горячекатаный стальной профиль 5П;
• изделие с номером 8 используется как армирующий элемент при строительстве зданий;
• с номером 12 уже может участвовать в монтаже несущих частей.

Несущие части в результате использования профиля становятся более лёгкими, и при этом способны выдерживать большие нагрузки. Металлопрокат специального назначения выпускается для автомобильной промышленности, вагоностроения. Его производят из легированной стали. Марки стали, из которых изготовлен металлопрокат, выбирают в зависимости от условий, в которых им придётся работать. При воздействии низких температур, например, на Севере, используют профиль из низколегированной стали, которая не становится хрупкой на морозе.
