Характеристики швеллера: вес швеллера, таблица размеров, стоимость профилей

Методика расчета швеллера на изгиб

Наиболее часто швеллер используют в качестве элемента, который работает на изгиб. Следовательно, ни один расчет данного профиля не обходится без определения его прочности под воздействием изгибных нагрузок. На сегодняшний день создано множество программных продуктов и калькуляторов расчета швеллера, которые позволяют произвести массовые, прочностные и проверочные расчеты.

Покажем, как самостоятельно всего за 3 шага найти момент сопротивления и подобрать соответствующий размер швеллера с учетом действующих нагрузок.

1. Сначала необходимо определить максимальное значение момента в профиле швеллера, который вычисляется по формуле:

М = 9,81 х q х l²/ 8 / 1000, где

q – значение распределенной нагрузки l – длина швеллера.

2. Зная изгибающий момент, определяем необходимое значение момента сопротивления сечения швеллера, чтобы обеспечить его прочность:

Wн = M х 1000 / Ry, где

Ry – расчетное значение сопротивления материала по пределу текучести (согласно СНиП 2-23-81).

Наименование стали	Марка стали по ГОСТ	Ry, МПа, с толщиной проката
С245	Ст3пс5, Стсп5	240 МПа (2 — 20 мм), 230 МПа (20 — 30 мм)
С275	Ст3пс	240 МПа (2 — 20 мм)
С345	12Г2С, 09Г2С	335 МПа (2 — 10 мм), 315 МПа (10 — 20 мм), 300 МПа (20 — 40 мм)

3. Сравниваем полученное расчетное значение момента сопротивления швеллера и теоретические значения в таблицах ГОСТ, выбираем требуемый размер проката.

Номер швеллера серии У	Момент сопротивления	Номер швеллера серии П	Момент сопротивления	Размер швеллера по ГОСТ 8278	Момент сопротивления
5У	9,1	5П	9,1	50х40х3	5,62
6,5У	15	6,5П	15	60х32х2,5	5,1
8У	22,4	8П	22,5	60х32х3	5,85
10У	34,8	10П	34,9	80х32х4	10,71
12У	50,6	12П	50,8	80х50х4	15,92
14У	70,2	14П	70,4	80х60х4	18,81
16У	93,4	16П	93,8	100х50х3	17,18
18У	121	18П	121	100х50х4	21,57
20У	152	20П	153	100х50х5	25,56
22У	192	22П	193	120х50х3	21,98
24У	242	24П	243	120х60х4	32,25
27У	308	27П	310	120х60х5	38,6
30У	387	30П	389	140х60х5	47,8
40У	761	40П	763	140х60х6	55,08
—	—	—	—	160х50х4	41,76
—	—	—	—	160х60х4	48,84
—	—	—	—	160х60х5	58,38
—	—	—	—	160х80х4	60,01
—	—	—	—	160х80х5	72,69
—		—	—	180х70х6	79,15
—	—	—	—	180х80х5	85,22
—	—	—	—	200х80х4	80,94
—	—	—	—	200х80х6	114,84
—	—	—	—	200х100х6	137,43
—	—	—	—	250х125х6	221,64

Применение швеллеров

Сегодня спрос на подобные изделия достаточно высок, что обусловлено широким использованием бетонных и металлических конструкций. Привлекательность швеллера заключается в том, что он имеет малый вес, а выдержать может достаточно существенную нагрузку. Этой особенностью швеллер обязан своему П-образному профилю, который обеспечивает необходимое сочетание конструкционных свойств и надежности. Металлические конструкции этого типа могут использоваться и для строительства, и для выполнения ремонтных работ. Их применяют в самых различных областях, начиная от машиностроения, заканчивая созданием различных стеллажей.

Различные металлические конструкции, которые возводятся в рекламных целях или для прокладки коммуникаций тоже являются тем местом, где востребованы такие элементы. Швеллер 20, размеры которого изменяются в широких пределах, отлично подходит для этой цели.

От того где будет использоваться металлическая конструкция зависит её тип. Например, для работы под большой нагрузкой лучше использовать конструкцию, имеющую наклонные полки. На самом деле внешний контур изделия все также остается П-образным, однако внутренний уже имеет некоторые отклонения от этой формы, ведь наклон внутренних стенок может быть большим. За счет этого достигается повышенная толщина стенок и более высокая надежность.

Классы Э и Л

Экономичная и легкая серии фасонного металлопроката отличаются толщиной стенок: она меньше стандартной. В марке 16п параметр составляет (в мм):

Экономичные — 4,7 (стенка) и 8,4 (каждая полка);

Легкие — 3,4 (стенка) и 5,3 (каждая полка).

Именно от этой характеристики зависят: масса одного метра и общий вес балки, количество в одной тонне, цена розничная и оптовая. Соответственно, изменяются физические характеристики: сопротивление при нагрузке, прочность, жесткость. От этих параметров зависит область применения балок, их долговечность, надежность, и, значит, качество строительства.

Таблицы размеров швеллеров в соответствии с ГОСТом

Швеллер – это довольно популярное изделие металлопроката, производимое из разных сортов стали. Сам термин имеет немецкое происхождение. Основной отличительной чертой профиля является П-образная форма изделия в поперечном сечении.

Изготовление швеллеров осуществляется на специальном оборудовании в соответствии с установленными стандартами качества

Для изготовления швеллеров используется спецоборудование. По способу производства различаются горячекатаные либо гнутые профили. По форме граней полок они могут быть параллельными или иметь определенный уклон внутри. В основе классификации также лежит числовое значение в виде номера возле соответствующей маркировки. Цифры указывают на размер, который определяется расстоянием между гранями полок снаружи.

Изготовление швеллеров, как и другой металлопрокатной продукции, регламентируется соответствующим ГОСТом, где четко прописаны основные требования к тому или иному типу профиля. Все данные наглядно приведены в таблицах. Например, нормативный документ «Швеллеры стальные горячекатаные. Сортамент» (ГОСТ 8240 97) содержит 7 таких развернутых таблиц.

Воспользовавшись соответствующими табличным данными, можно определить качество изделия, соотнеся его реальные размеры с описанными в ГОСТе. В идеале показатели должны полностью совпадать, хотя иногда металлопродукция изготавливается под заказ. Индивидуальные профили выпускаются небольшими партиями – под конкретный проект. Цены швеллеров под заказ отличаются от стоимости продукции серийного производства.

В нормативах ГОСТа четко прописаны все требования, которым должен соответствовать швеллер того или иного типа

Стандартная высота швеллеров колеблется от 50 до 400 мм, ширина полочек – от 32 до 115 мм. Допустимая погрешность (по сравнению с указанными нормативными размерами) может составлять максимум 3 мм. Мерная длина швеллеров соответствует показателю от 4 до 13 м.

Вес швеллеров, их маркировка и условные обозначения

Для обозначения разных типов швеллеров используют специальную маркировку. Буква обозначает тип профиля, характеризуя особенности строения и расположения граней:

• «П» – указывает на параллельность;
• «У» – обозначает наличие уклона на гранях;
• «Э» – свидетельствует об экономичности;
• «Л» – подразумевает лёгкость;
• «С» – говорит о специальном назначении профиля.

Для определения видов швеллеров, а также их характеристик используют специальные условные обозначения

Кроме высоты изделия, применяются и другие показатели размеров. В таблицах они имеют специальные обозначения:

• h – это высота профиля, что является основной величиной, определяющей размер продукции металлопроката;
• b – указывает на ширину полок;
• S – показатель толщины главной стенки;
• R – определяет радиус закруглённой внутренней части полочки;
• t – указывает на толщину полок;
• r – это значение общего радиуса закруглённости полочек.

Важным показателем в выборе материала (при проектировании строительства) является вес швеллера. Правильный расчет данных позволяет точно рассчитать количество необходимой продукции и, таким образом, сэкономить на ее приобретении. Существует несколько методов вычисления веса погонного метра. Они зависят от способа изготовления проката

Например, для определения удельной массы горячекатаного швеллера берут во внимание показатели радиусов внутреннего закругления и закругления полочек

Чертеж швеллера из горячекатаной стали с уклоном и параллельными полками

Размерные характеристики

Ниже приведена таблица швеллеров размер которых нормируется ГОСТом 8240-97.

Таблица швеллеров размер (горячекатный стальной уклонный швеллер) (1)

Номер швеллера (N)	Основные размерные характеристики, мм	Масса 1 погонного метра швеллера, кг	Метраж в 1 тонне, м
Высота готового изделия (h)	Толщина полки (t)	Ширина полки (b)	Толщина стенки (s)
Швеллер 5 У	50	7.0	32	4.4	4.84	206.61
Швеллер 6.5 У	65	7.2	36	4.4	5.90	169.49
Швеллер 8 У	80	7.4	40	4.5	7.05	141.84
Швеллер 10 У	100	7.6	46	4.5	8.59	116.41
Швеллер 12 У	120	7.8	52	4.8	10.40	96.15
Швеллер 14 У	140	8.1	58	4.9	12.30	81.30
Швеллер 16 У	160	8.4	64	5.0	14.20	70.42
Швеллер 16 аУ	160	9.0	68	5.0	15.30	65.36
Швеллер 18 У	180	8.7	70	5.1	16.30	61.35
Швеллер 18 аУ	180	9.3	74	5.1	17.40	57.47
Швеллер 20 У	200	9.0	76	5.2	18.40	54.35
Швеллер 22 У	220	9.5	82	5.4	21.00	47.62
Швеллер 24 У	240	10.0	90	5.6	24.00	41.67
Швеллер 27 У	270	10.5	95	6.0	27.70	36.1
Швеллер 30 У	300	11.0	100	6.5	31.80	31.45
Швеллер 33 У	330	11.7	105	7.0	36.50	27.4
Швеллер 36 У	360	12.6	110	7.5	41.90	23.87
Швеллер 40 У	400	13.5	115	8.0	48.30	20.7

Ниже приведена таблица швеллеров размер которых нормируется ГОСТом 8240-371

Таблица швеллеров размер (горячекатный стальной швеллер с параллельными гранями) (2)

Номер швеллера (N)	Основные размерные характеристики, мм	Масса 1 погонного метра швеллера, кг	Метраж в 1 тонне, м
Высота готового изделия (h)	Толщина полки (t)	Ширина полки (b)	Толщина стенки (s)
Швеллер 5 П	50	7.0	32	4.4	4.84	206.61
Швеллер 6,5 П	65	7.2	36	4.4	5.90	169.49
Швеллер 8 П	80	7.4	40	4.5	7.05	141.84
Швеллер 10 П	100	7.6	46	4.5	8.59	116.41
Швеллер 12 П	120	7.8	52	4.8	10.40	96.15
Швеллер 14 П	140	8.1	58	4.9	12.30	81.30
Швеллер 16 П	180	8.4	64	5.0	14.20	70.42
Швеллер 16 аП	180	9.0	68	5.0	15.30	65.36
Швеллер 18 П	180	8.7	70	5.1	16.30	61.35
Швеллер 18 аП	180	9.3	74	5.1	17.40	57.47
Швеллер 20 П	200	9.0	76	5.2	18.40	54.35
Швеллер 22 П	220	9.5	82	5.4	21.00	47.62
Швеллер 24 П	240	10.0	90	5.6	24.00	41.67
Швеллер 27 П	270	10.5	95	6.0	27.70	36.1
Швеллер 30 П	300	11.0	100	6.5	31.80	31.45
Швеллер 33 У	330	11.7	105	7.0	36.50	27.4
Швеллер 36 У	360	12.6	110	7.5	41.90	23.87
Швеллер 40 У	400	13.5	115	8.0	48.30	20.7

Двутавр или швеллер?

Выбор в пользу того или иного металлопроката основывается на сфере его применения. По прочности двутавр существенно обходит швеллер. Выступающие с двух сторон полки лучше распределяют вес и способны выдержать значительные нагрузки. При сильных нагрузках на швеллер возникают силы, которые его стремятся скрутить. Чего при использовании двутавра быть не может.

При сравнении этих видов металлопроката одного типоразмера, толщины стенок и размеров полок, с нагрузкой, действующей перпендикулярно их оси, то П-образный профиль окажется прочнее. Это обусловлено его формой. Расположенные в одну сторону полки делают так, что центр тяжести выходит за его поперечное сечение и смещен в сторону торцов. В то время как у двутавра он находится ровно посередине.

Какой профиль выбрать?

Все зависит от конструкции, в которой будет использоваться изделие. Двутавры часто используются в качестве несущих конструкций. В то время как швеллеры более универсальны. Что делает их сферу использования более широкой. Их, в отличие от двутавров можно использовать в качестве элементов автомобилей или морских судов.

Швеллеры, благодаря выступающим только с одной стороны полкам, можно использовать в различных строительных конструкциях. По сути, в некоторых конструкциях они могут даже использоваться как альтернатива двутаврам. Тогда как обратная замена не всегда целесообразна. Особенно, в легких конструкциях.

Основные параметры швеллера 12: размеры, вес и стоимость

Металлическое изделие под названием швеллер 12 с параллельными полками имеет толщину тела 7,8 мм, стенок – 4,8 мм. Производят такую продукцию длиной от 2 до 12 м. Под заказ могут быть изготовлены более длинные экземпляры. Популярность данного вида профиля обусловлена его положительными качествами, заключенными в оптимальном соотношении массы, прочности и сравнительно небольшой стоимости.

Профили из низколегированной стали подлежат эксплуатации при высоких температурах и в условиях повышенного воздействия химических веществ. Также изделия отлично противостоят сжатию и изгибу, но в то же время плохо сопротивляются кручению.

Вес 1 метра швеллера 12 можно узнать, воспользовавшись приведенной выше таблицей или применив онлайн-калькулятор. Именно от этого параметра зависит цена изделия. Согласно данным таблицы вес швеллера 12 за 1 метр составляет 10,4 кг.


Швеллер 12 — чертеж с размерами согласно ГОСТу.

Как и швеллеры иных размеров, этот вид изделия имеет дополнительную маркировку с различными характеристиками. Наиболее популярным является швеллер 12П, обладающий параллельными полочками с гранями без уклона.

Размеры швеллера 12П приведены ниже:

• ширина – 52 мм;
• вес погонного метра – 10,40 кг;
• протяженность в тонне – 95,94 м.

Швеллер с отметкой 12 имеет и другие серии. Например, 12Л – это изделие металлопроката габаритами 120х30 мм, характеризующееся наклоненными полками. Вес 1 м такого профиля равен 5,02 кг, а метраж в 1 тонне составляет 199 м.

На заметку! Маркировка швеллера 12С обозначает его специальное назначение, 12Э – экономную серию изделий с полками без наклона. Их размер стандартный – 120х52 мм, а вес немного ниже – 10,24 кг. Соответственно, в тонне материала содержится почти 97 м.
Вместе с цифровым значением, обозначающим ширину профиля, ставят букву, указывающую на конструкционные особенности материала.

Сферы применения металлических швеллеров

Все перечисленные преимущества предполагают их широкое использование в разных сферах производства и строительства, в том числе и в автомобилестроении. Это необходимый компонент в изготовлении грузовых автомобилей. Именно швеллеры играют усиливающую роль у несущих конструкций.

В масштабном строительстве эти изделия незаменимы в качестве поперечных опор и перекрытий между этажами. Также профиль с п-образным сечением используется как главный материал в строительстве каркасных сооружений, монтаже пандусов. Именно стальные швеллерообразные балки выдерживают высокую поперечную или осевую нагрузку и способны в несколько раз, если сравнивать с материалом из дерева, усилить прочность перекрытия. Это особенно актуально в строительстве перекрытий с большими пролетами.

На заметку! Главное условие правильного выбора материала – это его соответствие требованиям Госстандарта, которые указаны в специальных таблицах швеллеров. Их использование значительно упростит решение поставленной задачи.
П-образный профиль используется для возведения каркасных опорных конструкций.

Кроме машиностроения и создания каркасов, швеллеры как дополнительный материал используют и в других видах транспортного производства, например, в крано- и вагоностроении, где они служат в качестве рам и каркасов. Могут быть также использованы в процессе армирования конструкций из железобетона.

Сортамент швеллера № 16 и стандарты, по которым его производят

Швеллер 16 изготавливают только по стандарту 8240. Этот ГОСТ распространяется на стальные горячекатаные швеллерные изделия специального и общего назначения, которые в зависимости от номера профиля имеют высоту в диапазоне значений 50–400 мм и ширину полок – 32–115 мм.

Остановимся на ГОСТах, которые тоже используют при изготовлении швеллеров стандарта 8240. В этих ГОСТах приведены требования к качеству изготовления металлоизделий и их технические характеристики, а именно: прочность и другие свойства, а также классификация по ним; список применяемых для производства марок сталей с указанием их химического состава; прочие параметры готового проката. В зависимости от условий использования, а также назначения металлопродукции (в данном случае – швеллера) руководствуются каким-то одним из нижеприведенных стандартов:

• ГОСТ 19281-89 – распространяется на все виды металлопроката, производимые из стальных сплавов, имеющих повышенную прочность (подразумеваются низколегированные стали);
• ГОСТ 535-2005 – для изделий сортовых и фасонных как общего, так и специального назначения, сделанных из углеродистых сталей, имеющих обычное качество;
• ГОСТ Р 52927-2015 – распространяется на прокат, который производится из сплавов повышенной, высокой и нормальной прочности и предназначен для строительства причалов, понтонов, судов (речных и морских), нефтегазодобывающих платформ и прочих сварных конструкций;
• ГОСТ 27772-88 – распространяется на различные металлоизделия из углеродистых и низколегированных сплавов, предназначенные для стальных строительных конструкций, имеющих сварные и другие соединения;
• ГОСТ Р 55374-2012 – для некоторых типов горячекатаного проката, включая фасонный, предназначенных для применения в мостостроении и выполненных из легированных конструкционных сплавов.

Согласно стандарту 8240 все изделия, выпускаемые по нему, подразделяются на несколько видов. Первое, но не основное деление – по форме полок. Последние у швеллера могут быть:

1. С наклонную гранью на внутренней стороне швеллера.
2. С параллельными гранями.

Швеллер с наклонной гранью

Основное деление – по форме и геометрическим размерам поперечного сечения – на серии горячекатаных швеллерных профилей:

• У – изделия с полками 1 вида;
• П – швеллеры с полками 2 вида;
• Э – экономичные профили с полками 2 вида;
• Л – швеллеры легкой серии, имеющие полки 2 вида;
• С – специальные профили с полками 1 вида.

Кроме того, швеллер 16, как и ряд других изделий (иных типоразмеров) стандарта 8240, в сериях У, П и С представлен не одним, а несколькими видами. Имеется в виду, что есть профили основного типоразмера и дополнительных. Последние из этой же серии, с такой же высотой стенки и обозначаются так же. Но они отличаются от основного типоразмера большей массивностью. То есть у них толще стенки, шире полки и могут быть больше радиусы закругления на кромках последних. Швеллеры этих дополнительных типоразмеров относятся к усиленным. К их маркировке добавляются буквенные индексы: «а» – для первого дополнительного типоразмера и «б» – для второго, более мощного.

У швеллера № 16 есть только по одному (первому) дополнительному типоразмеру в сериях У, П и С. Таким образом, в соответствии с ГОСТ 8240 сортамент этого изделия состоит из 8-ми наименований. Это профили: 16У, 16аУ, 16П, 16аП, 16Э, 16Л, 16С и 16Са.

Преимущества

Экономическая выгода эксплуатации в том, что швеллер вес которого небольшой имеет высокую прочность осевого давления и на изгиб. Это позволяет изготавливать облегченные металлоконструкции. Материал хорошо поддается механической обработке и легко сваривается при монтаже. Изделие отличается простотой в монтаже и при транспортировке.

Применение профиля увеличивает срок службы конструкции из-за износостойкости материала. Удобен при проведении монтажных работ на высоте, так как из-за небольшой массы можно подавать наверх большие партии изделия. Благодаря точности размеров швеллер применять сразу без рихтовки и предварительной подгонки.

Во время производства швеллер подвергается термическому воздействию. Во время этого в кристаллической решетке металла происходит рекристаллизация, затем отжиг, который снижает внутреннее напряжение, нормализация и др. Отжиг увеличивает пластичность и вязкость и снижает твердость и прочность, а это улучшает податливость изделия механической обработке.

Профиль благодаря форме сечения имеет хорошую прочность и жесткость поэтому выдерживает большие нагрузки в течение длительного времени сохраняя свои свойства. Он противостоит воздействию влаги, устойчив к механическим повреждениям и не подвержен деформации так как в материале нет слабых мест подверженных разрушению.

Таблицы размеров

Размерный ряд швеллеров довольно разнообразен и не зависит от технологии изготовления или производителя. Здесь применяются стандартные типоразмеры, которые выглядят так:

• Высота изделия. Это расстояние между параллельно расположенными полками, измеряемое в миллиметрах. Данный параметр варьируется в пределах 50-400 мм.

• Ширина полки. Это расстояние от внешнего угла швеллера до кончика параллельных граней. Здесь играют размеры 32-115 мм.

• Толщина поперечной балки. В зависимости от категории, этот параметр составляет 4.4-8 мм.

• Толщина полок. В зависимости от маркировки изделия, толщина граней может составлять 7-13.5 мм.

Длина стандартного швеллера не превышает 12 метров. Стоит отметить, что на рынке встречается продукция, чья длина превышает это значение. Однако такая продукция в основном изготавливается под заказ.

С уклоном внутренних граней полок. ГОСТ 8240-97

Условные обозначения:

• h — высота швеллера;

• b — ширина полки;

• S — толщина стенки;

• R — радиус внутреннего закругления полок;

• t — толщина полки;

• r — радиус закругления полок.

Номер швеллера серии У	Размеры, мм	Масса 1м, кг
h	b	S	t	R	r
				не более
швеллер 5У	50	32	4,4	7	6	2,5	4,842
швеллер 6,5У	65	36	4,4	7,2	6	2,5	5,899
швеллер 8У	80	40	4,5	7,4	6,5	2,5	7,049
швеллер 10У	100	46	4,5	7,6	7	3	8,594
швеллер 12У	120	52	4,8	7,8	7,5	3	10,43
швеллер 14У	140	58	4,9	8,1	8	3	12,29
швеллер 16У	160	64	5	8,4	8,5	3,5	14,23
швеллер 15аУ	160	68	5	9	8,5	3,5	15,35
швеллер 18У	180	70	5,1	8,7	9	3,5	16,26
швеллер 18аУ	180	74	5,1	9,3	9	3,5	17,45
швеллер 20У	200	76	5,2	9	9,5	4	18,37
швеллер 22У	220	82	5,4	9,5	10	4	20,98
швеллер 24У	240	90	5,6	10	10,5	4	24,06
швеллер 27У	270	95	6	10,5	11	4,5	27,66
швеллер 30У	300	100	6,5	11	12	5	31,78
швеллер 33У	330	105	7	11,7	13	5	36,53
швеллер 36У	360	110	7,5	12,6	14	6	41,91
швеллер 40У	400	115	8	13,5	15	6	48,32

С параллельными гранями полок. ГОСТ 8240-97

Номер швеллера серии П	Размеры, мм	Масса 1 м, кг
h	b	S	t	R	r
				не более
швеллер 5П	50	32	4,4	7	6	3,5	4,840
швеллер 6,5П	65	36	4,4	7,2	6	3,5	5,897
швеллер 8П	80	40	4,5	7,4	6,5	3,5	7,051
швеллер 10П	100	46	4,5	7,6	7	4	8,595
швеллер 12П	120	52	4,8	7,8	7,5	4,5	10,42
швеллер 14П	140	58	4,9	8,1	8	4,5	12,29
швеллер 16П	160	64	5	8,4	8,5	5	14,22
швеллер 16аП	160	68	5	9	8,5	5	15,34
швеллер 18П	180	70	5,1	8,7	9	5	16,26
швеллер 18аП	180	74	5,1	9,3	9	5	17,46
швеллер 20П	200	76	5,2	9	9,5	5,5	18,37
швеллер 22П	220	82	5,4	9,5	10	6	20,97
швеллер 24П	240	90	5,6	10	10,5	6	24,05
швеллер 27П	270	95	6	10,5	11	6,5	27,65
швеллер 30П	300	100	6,5	11	12	7	31,78
швеллер 33П	300	105	7	11,7	13	7,5	34,87
швеллер 36П	360	110	7,5	12,6	14	8,5	41,89
швеллер 40П	400	115	8	13,5	15	9	48,28

Маркировка и виды

По способу производства швеллеры можно разделить на две большие группы:

• Горячекатаные (производится с помощью технологии горячего катания, изготавливаются по ГОСТу 19425-74).
• Гнутый (производится с помощью технологии холодного катания).

Эти два вида швеллеров имеют различные эксплуатационные характеристики и сферу использования. Визуально отличить один вид от другого можно с помощью различий их углов. У гнутого швеллера они закруглены.

Кроме такого, все швеллеры делятся по размерам, регламентируемых нормативными документами. При этом существует три категории точности их изготовления:

• «А» — высокоточная.
• «Б» — повышенная.
• «В» — обычная.

Швеллеры могут иметь различный размер. Выбор этого изделия для той или иной конструкции определяется его расстоянием от одной полки до другой. По ГОСТу оно может быть 32–115 мм. Это расстояние обозначается в номенклатурных документах цифрой. Которая стоит сразу после обозначения элемента. И также разделяются эти изделия по длине. Она обычно варьируется в диапазон 4–12 метров. Высота полок швеллера может быть от 5 до 40 см.

В зависимости от прокатки горячекатаные швеллеры делятся на серии:

• «П» — полки располагаются параллельно друг другу.
• «У» — полки с уклоном.
• «Л» — полки располагаются параллельно, но изделие относится к легкой серии.
• «С» — специальная разновидность этого изделия.

Самыми популярными видами изделий такого типа являются:

• Тип 10. Имеющее широкую сферу применение изделие, которое отличается высокими механическими качествами и характеристиками. Используется в строительстве крупных промышленных объектов.
• Тип 14. Самый популярный тип швеллера, используемого в строительстве. Используется там, где нужно совершить тяжелое армирование несущих элементов зданий и конструкций. Обладает высокими эксплуатационными характеристиками и повышенной точностью.
• Тип 16. Используется в строительстве промышленных объектов. Обладает высокой прочностью и способен справиться с серьезными нагрузками.
• Тип 20. Используется в сложных конструкциях. Там, где необходимы высокая прочность и надежность изделия. Усиливает опоры мостов и используется для усиления перекрытий в многоэтажных домах.

Преимущества горячекатаного швеллера

Главным преимуществом этого изделия является его форма. Благодаря ей он и используется там, где нужны высокие показатели жесткости. Преимущества этого вида металлопроката:

• Возможность выдержать большие силовые нагрузки.
• Устойчивость к деформации.
• Устойчивость к механическим повреждениям.

Но это металлическое изделие имеет еще одно преимущество – швеллер устойчив к коррозии.

Преимущества гнутого швеллера

Производства этого вида металлопроката происходит на специальном профилегибочном станке. Парные прессующие валы с двух сторон действуют на заготовку из листового металла, придавая ей П-образную форму. С помощью современного оборудования этот процесс происходит в автоматическом режиме и имеет целый ряд преимуществ: скорость, возможность создания профиля любой формы и т. п.

В отличие от горячекатаного швеллера его гнутая разновидность обладает низким весом. Что позволяет использовать такой вид швеллера в облегченных металлоконструкциях. Низкая масса этого изделия сокращает время на его монтаж и уменьшает трудоемкость этого процесса.

Гнутый профиль используется:

• В строительстве зданий.
• При реконструкции построек.
• Вовремя проведения капитального ремонта.

Облегченные версии гнутого профиля можно использовать для сборки каркаса теплиц и возведения временных сооружений. Сферой использования этого изделия является не только строительство, но и вагоностроение, станкостроение, судостроение, автомобилестроение и т. п. С его помощью можно изготовить изделия, обладающие высоким сопротивлением нагрузкам, но обладающих небольшим весом.

Размеры швеллера по ГОСТу гнутого типа

Швеллер называется гнутым, потому что лист металла сгибают на листогибочных станках. Получить четкий угол, как на горячекатаных, нет возможности и скругление в месте перехода спинки в полочку плавное. Именно по этой части можно отличить один вид от другого. Этот вариант хорош тем, что имеет более низкую цену. Связано это с более простой технологией производства.

Чертеж швеллера гнутого с равными и разными полками

Как уже говорили, полочки гнутого швеллера могут быть одинаковой или разной длины. Сортамент одинаковых больше. Приводить таблицы размеров гнутого швеллера не имеет смысла. В его маркировке прописаны все требуемые параметры. Например, 100*50*2. Тут все просто: первой идет высота, второй — размер полок, третья цифра — толщина металла. С разнополочными ненамного сложнее: 65*55,20*3,5. Это швеллер с разными полками. Первая цифра — высота, вторая — длина длинной полки, третья — через запятую — короткая полка, а потом толщина металла.

Размеры с одинаковыми полками «от» и «до»

Чтобы выбрать материал для собственных нужд, желательно знать минимальный и максимальный размер этого вида проката. Конечно, размеры увеличиваются с некоторым шагом, но примерно можно сориентироваться, а затем посмотреть, что вам предлагают на местной металлобазе.

Фото гнутого швеллера

Обратите внимание на место изгиба. Оно плавное

Это отличительная черта гнутого варианта

Разбег параметров гнутого швеллера с одинаковыми полками зависит от типа стали, из которой изготовлено изделие. Размеры швеллера по ГОСТу могут быть такими:

• Сталь углеродистая кипящая и полуспокойная:
  • высота 25-410 мм,
  • длина полок 26-180 мм,
  • толщина 2,0 — 8,0 мм.
• Сталь углеродистая спокойная и низколегированная:
  • высота 25-310 мм,
  • длина полок 26-160 мм,
  • толщина 2,0 — 8,0 мм.

Обратите внимание. В отличие от катаного, гнутый имеет одинаковую толщину и на спинке, и на полках

Оно и понятно. Просто полосу металла согнули. В катаном заготовка разогревается, а потом формируются нужные параметры. И в этом принципиальное отличие.

Еще желательно знать, чем отличается один тип стали от другого. С легированными составами все ясно, свойства нержавеющей стали всем известны. А чем отличаются углеродистые — кипящая, полуспокойная, спокойная? А тем, что спокойная хорошо сваривается, кипящая — самая сложная для сварки, полуспокойная по этому параметру — где-то посередине.

Габариты разнополочного

Что касается разнополочного варианта, его также изготавливают из тех же сортов стали. Но разбег параметров от типа материала не зависит. Не в том смысле, что все размеры одинаковы, а в том, что предельные их значения — самые большие и самые маленькие — такие же. А размеры — высота и длина полок — понятное дело, отличаются.

Еще один вариант применения — каркас лестницы из швеллера

Итак, размеры гнутого П-образного швеллера с разными полками могут быть такими:

• высота 32 — 300 мм;
• длина полок:
  • длинной 22 — 160 мм,
  • короткой 12 — 90 мм,
• толщина швеллера 2,0 — 8,0 мм.

Как уже говорили, при обозначении размеров этого проката, длина полок указывается через запятую. Первая цифра — длинная полка, вторая — короткая. Например, 90*80,50*4. Читаем так, гнутый швеллер высотой 90 мм, длинная полка 80 мм, короткая — 50 мм, толщина металла — 4 мм.

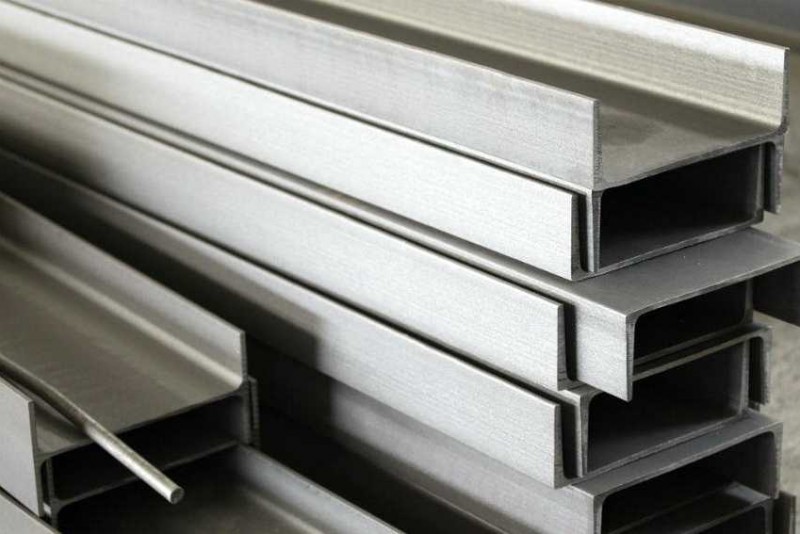

Что такое швеллер: особенности и преимущества изделия

Швеллер – это металлопрокатный профиль с П-образным поперечным сечением. Производят его из нескольких видов стали, включая нержавейку. Именно поэтому характеристики сортамента швеллеров включают не только массу, размер, но и материал, а также технологию производства. Их изготавливают холоднокатаным или горячекатаным способом.

Гарантией качества швеллера служит его соответствие подходящему ГОСТу.

П-образные профили имеют конструктивные особенности. Большинство видов швеллеров с параллельными гранями полок, но существуют и такие, где грани не имеют параллельного расположения по отношению друг к другу, а выполнены с определенным наклоном. Главная особенность сортамента П-образных профилей заключается в высокой жесткости при небольшом весе, что обуславливает широкое применение материала в строительстве конструкций с высокой нагрузкой.

Благодаря главному качеству швеллеры имеют ряд преимуществ, среди которых:

• высокая степень прочности;
• отличная устойчивость к нагрузкам, действующим на изгиб;
• возможность противостоять нагрузкам разного направления, таких как сжатие или разрыв;
• противостояние ударным нагрузкам, которые могут привести к повреждениям готового сооружения механического характера.

У качественных швеллеров из высокопрочной стали, произведенных согласно требованиям ГОСТа, фактически отсутствуют слабые стороны, способные спровоцировать разрушения разного вида и характера.

Швеллер выполненный согласно всем стандартам отличается высокой прочностью и надежностью.

Виды швеллеров: конструктивные и технологические критерии классификации

Швеллер изготавливают из обыкновенной горячекатаной и холоднокатаной стали с высоким содержанием углерода или из высококачественной углеродистой, нержавеющей или низколегированной стали.

В основе главной классификации лежит способ производства швеллеров. Исходя из этого принципа, продукцию разделяют на следующие виды:

• сделанную из горячекатаной стали;
• стальную специальную;
• стальную равнополочную, изготовленную гнутым способом;
• стальную гнутую с неравными полочками.

Для каждого вида швеллера разработаны свои стандарты производства материала.

Подразделяют швеллеры и в зависимости от сферы применения. При этом различают:

• обычный профиль, который имеет широкую сферу использования, соответствует требованиям ГОСТ 8240-89;
• специальный швеллер, который применяют в машиностроительной промышленности, сортамент определяют по ГОСТ 19425-74;
• специальный профиль, употребляемый в вагоностроении, соответствует ГОСТ 5267.1-90.

Стальной горячекатаный профиль, отвечающий ГОСТ 535-88, подразделяется на подвиды:

1. Швеллеры с полками, имеющими уклонения граней. Их различают в зависимости от размеров, которые варьируют от 5 до 40 мм.
2. Швеллер, в котором грани полок отличаются параллельным строением, или П-образный швеллер, имеющий такие обозначения: 5П или 16а П и т. д. – до 40П. Маркировка выглядит следующим образом – швеллер 18П.

Размер швеллера — немаловажный критерий определяющий назначение и область применения продукта.

Если брать во внимание размер, то швеллеры бывают мерной и немерной длины. Мерный прокат соответствует показателям 11,7 м или 12 м

Немерная продукция производится размером от 3 м и выше. Но максимальная длина любого швеллера – 12 м. Именно поэтому длина материала часто не указывается в таблице сортамента швеллеров.
