Типы, виды струбцин и зажимов. виды струбцин и их особенности струбцина назначение

Лучшие быстрозажимные струбцины

Этот инструмент имеет длинную направляющую со свободным ходом передвижной части и пистолетную рукоятку, нажатие курка которой обеспечивает перемещение по зубцам и прижим.

Сила сжатия контролируется количеством нажатий на курок. При выборе важен разбег губок и удобство использования.

BAHCO QCB-900, 900 мм — для огромных изделий

Это лучшая быстрозажимная струбцина для огромных предметов, потому что длина ее рейки составляет 900 мм. Швейцарский инструмент отличается удобной рукояткой с резиновой накладкой на задней части.

Губки снабжены обширными накладками, увеличивающими площадь прижима. Быстрое изменение размера осуществляется нажатием кнопки на торце передвижной части. Скобы обхвата имеет многочисленную систему ребер жесткости.

Плюсы:

• две рабочие части струбцины можно переставлять местами, что позволяет использовать приспособление как на сжатие, так и на разжим;
• широкие накладки защищают от вдавливания в древесину;
• ширина зажима 900 мм;
• пистолетная рукоятка очень удобна для мастера;
• длина курка на всю рукоятку защищает от прищемления пальцев;
• глубина зажима 95 мм;
• толстая рейка из металла, исключающая изгиб;
• легкий ход курка.

Минусы:

• стоимость от 1850 рублей;
• крупные габариты для транспортировки 1200х25х40мм;
• со временем появляется ржавчина от попадания влаги;
• масса 1,5 кг может утомлять руку при частой перестановке.

Технология изготовления

Струбцина, сделанная своими руками из металла, значительно надежней и практичней деревянной конструкции. Для изготовления самодельных агрегатов потребуется сварочное оборудование и слесарные агрегаты.

Инструменты для изготовления струбцины любого типа

1 вариант

Следуя инструкции, можно сделать самодельную струбцину из металлической арматуры.

Начнем:

• Разрезаем арматуру на отдельные элементы, чтобы приступить к изготовлению челюсти для фиксации, как показано на фото с инструкцией.
• Финишным этапом будет изготовление ручек и панелей на челюсти.

2 вариант

Чтобы сделать своими руками угловой инструмент для зажима, нам понадобятся следующие материалы: стальные обрезки от уголка 40*40, 50*50 и 30*50 по 200 мм, 2 F-образные струбцины и полоса 10*50 до 250 мм длиной.

Приступим:

• С помощью строительного слесарного уголка размещаем все детали, как на фото.
• Разворачиваем уголок лицевой стороной вниз, привариваем полосу к уголку.
• Затем привариваем к основанию струбцину, чтобы крепление конструкции было более надежным.

Приобретать струбцины в строительных магазинах достаточно накладно. Всем хочется избавить себя от лишних затрат, если есть альтернативные варианты. Таких инструментов может понадобиться сразу несколько, особенно это актуально при сборке, изготовлении или ремонте предметов мебели. Самодельные струбцины заменят вам ручные тиски, так как есть возможность выбрать модель, тип и размер инструмента. Следуя инструкциям на фото и видео, можно быстро разобраться с механизмом изготовления и быстро сделать ручной зажим из подручных материалов.

Назначение и применение ручных зажимов

Большое разнообразие инструментов позволяет каждому мастеру выбрать максимально-подходящий для выполнения соответствующих работ вариант. Применение струбцин не ограничивается какими-либо сферами, но чаще всего они используются для следующих целей:

1. Захват листового металла — конструкция состоит из стального корпуса, рукоятки и зажимного механизма, в основе работы которого лежит пружина. Особой популярностью пользуются струбцины такого типа на складах, в производстве и других отраслях.
2. Сборка мебели — невозможно представить себе мебелестроительную сферу без такого инструмента, как струбцина. Здесь этот прибор применяется для прижима склеиваемых элементов, а также временной фиксации несущих конструкций различной мебели.
3. Изготовление опалубки — зажим играет роль несущего элемента, за счет которого осуществляется фиксация деревянных опор.
4. Укладка ламината — при работе с напольным покрытием возникает необходимость фиксации строительных материалов. Именно от использования струбцины при работе с ламинатом, зависит качество выполнения монтажа.
5. Монтаж вентиляции — применяются специальные виды зажимов, которые называются лучевыми. Их применяют также при прокладке разнообразных инженерных коммуникаций, которыми осуществляется фиксация крепежных элементов к несущим конструкциям. Достоинством применения лучевых струбцин является отсутствие необходимости сверления или проведения сварочных работ, что не только облегчает, но и ускоряет процесс.
6. Монтаж натяжных потолков — для таких целей используются струбцины, которые имеют клещеобразную конструкцию. Их изготавливают из пластика, а выпускаются они с разным захватом на 100, 150 и 200 мм. Используется зажим для вывешивания полотна перед его нагревом. Чтобы осуществить монтаж натяжного потолка, требуется не менее 6 зажимов.

Сфера использования струбцины не ограничена, что связано с многофункциональностью этого прибора. Фиксация различных деталей (от мелких до крупных), не обходится без применения такого незаменимого прибора, как струбцина.

Струбцина своими руками – отличное видео

Струбцины своими руками.

• Струбцины-ваймы из профильной трубы своими руками (ФОТО + чертеж) СТРУБЦИНЫ ВАЙМЫ СВОИМИ РУКАМИ (ДЛЯ…
• Клинья вместо струбцин? Применение клиньев вместо струбцин -…
• Как склеить круглую деталь своими руками Клеим круглые детали Как-то мне пришлось…
• Модульная подставка для цветов своими руками (фото) Необычная модульная подставка для цветов…
• Работа струбциной и варианты ее использования Применение струбцин Столяры часто говорят: струбцин…
• Как сделать нить из пластиковых бутылок своими руками Нить из старых бутылок своими…

• Кусторез из бензопилы своими руками – делаем насадку НАСАДКА-ГРЕБЕНКА ДЛЯ БЕНЗОПИЛЫ СВОИМИ РУКАМИ…

  Своими руками › Как выбрать или как сделать › Инструменты › Всё о струбцинах – какие бывают и какие лучше для чего

Советы по выбору

О том, какую струбцину лучше покупать, часто спорят опытные и начинающие мастера. На самом деле, критерии выбора этого инструмента давно определены

Достаточно лишь обратить внимание на следующие моменты

1. Силу зажима. Самые мощные промышленные модели способны выдавать показатели в 1 тонну, но такая усиленная конструкция в быту не нужна. Самые простые модели имеют гораздо более скромные показатели. В среднем, их усилие зажима равняется 20-100 кг. Этого вполне достаточно для выполнения большинства операций даже при работе со станками в домашней мастерской.
2. Способ фиксации. Он определяет, как именно будет осуществляться изменение расстояния от подвижного элемента до края детали. При выполнении работ на весу или на высоте лучше выбирать быстрозажимные струбцины, позволяющие мастеру выполнять эту операцию 1 рукой. Винтовые модели подходят для эксплуатации в мастерской, но не слишком удобны в использовании без верстака и других приспособлений.
3. Массу. Здесь все зависит от назначения струбцины. Те, что предназначены для работы с фрезерными станками, могут весить до 5 кг. Бытовые модели лучше выбирать в диапазоне до 1 кг.
4. Используемые материалы. Самые прочные струбцины с усиленным корпусом изготавливают из чугуна и других черных металлов. Они довольно массивные, ориентированы на удержание тяжелых деталей. Бытовые модели чаще всего изготавливают из комбинированных материалов. Хорошо себя зарекомендовало сочетание синтетических материалов, полимеров и алюминиевого литья. Готовое изделие меньше весит, не боится коррозии при редком использовании.
5. Функциональность. Не все струбцины одинаковы. Некоторые из них обладают как зажимной способностью, так и возможностью использования в качестве распорки. Для этого их оснащают поворотными губками, которые можно направлять внутрь или наружу корпуса.
6. Защиту от коррозии. Этот момент актуален только для изделий из черных металлов. Чтобы сохранить плавность хода надолго, их окрашивают порошковыми составами, а затем периодически промасливают и чернят. Струбцины с гальваническим покрытием не требуют усилий в уходе. Пока цело их покрытие, коррозия инструменту не грозит.
7. Дополнительные комплектующие. Они не обязательны, но существенно облегчают эксплуатацию изделия. Например, модели с резиновыми накладками на губках позволяют работать с хрупкими или мягкими деталями, смягчая воздействие в месте контакта. Т-образная рукоятка в комплекте тоже полезна, позволяет регулировать усилие при зажимании детали.

Все эти моменты важны для выбора правильной струбцины, особенно если мастер – новичок в своем деле. Опытные слесари и столяры на практике постигают особенности такого инструмента и уже не совершают ошибок при его замене.

Из каких элементов состоит струбцина

Перед тем как сделать струбцину, необходимо разобраться, какие конструктивные элементы в ней присутствуют. Среди основных из них стоит выделить:

• раму;
• прижимные губки;
• подвижный элемент;
• рычаг.

Работу такому стягивающему механизму обеспечивает передвигаемая подвижная часть, которая имеет резьбу. Благодаря этому зажимное приспособление притягивается, прижимая между плоскостями подвижных элементов нужный предмет. Контролировать зажимную силу следует рычагом.

Сегодня известны разнообразные зажимные приспособления, которые изготовлены в качестве рычажной системы. Но  изготовление таких механизмов в домашних условиях не представляется возможным.

Для изготовления угловой струбцины своими руками, которая будет отличаться качеством и надежностью, оптимальней всего установить металлические детали. Для их соединения можно использовать сварку. Такой крепежный механизм будет обладать  надежной конструкцией, позволяющей  выполнять стягивание элементов, которые имеют различную упругость. Применение универсальных металлических стяжек может осуществляться для выполнения разнообразных работ, при этом срок их эксплуатации является более длительным, по сравнению с другими материалами.

Струбцины на все случаи жизни

Помимо винтовых и быстрозажимных струбцин существуют и другие модели, некоторые из них неплохо иметь каждому домашнему мастеру. Струбцины с храповым механизмом незаменимы в моделировании и при работе с мелкими заготовками, где сильное сжатие не требуется. Тому, кто часто стоит за верстаком, не помешают струбцины, закрепляемые в отверстиях на рабочей плоскости верстака. Рычажные струбцины применяют в случаях, когда требуется очень сильное сжатие. Они значительно сильнее, чем струбцины из пружинной стали, но требуют больше места для установки.

Клещеобразные струбцины с храповым механизмом

1. Возможность тонко дозировать сжатие и небольшой вес делают эти струбцины незаменимыми при изготовлении небольших поделок.

2. Клещеобразные струбцины с храповым механизмом недороги. С их помощью можно соединять очень тонкие материалы с большим или меньшим сжатием.

Струбцины из пружинной стали

Струбцины из пружинной стали (на фото с захватом для металлических труб) обладают известной гибкостью при сжатии и поэтому будут прочно держать заготовки даже при сотрясении конструкции.

Пружинные струбцины

Для склеивания небольших заготовок без сильного сжатия лучше всего использовать простые и недорогие пружинные струбцины.

Струбцины для верстаков

Удобные струбцины для верстаков устанавливают в 20-миллиметровые отверстия на рабочей поверхности.

Двумя или несколькими струбцинами можно надёжно зафиксировать обрабатываемые заготовки.

Узкие специалисты

Если требуется изготовить предметы необычных форм или выполнить другие нестандартные работы, то без специальных струбцин не обойтись. Некоторые из них совсем недороги, за другие придётся выложить немалые деньги, например за струбцины для фиксации кромочных лент при изготовлении мебели. Но если такую работу приходится делать лишь изредка, то вместо кромочной струбцины можно использовать деревянные клинышки, как это описано в информации справа.

Угловые струбцины: для быстрой и простой фиксации досок и рам под углом в 90 градусов используют угловые струбцины. По мимо угловых с их помощью можно выполнять и Т-образные соединения.

Деревянные струбцины: эти инструменты используют для склеивания реек, плинтусов и окантовок всех типов, для которых стальная струбцина не подходит из-за веса. В деревянных струбцинах сжатие происходит не через закручивание винта, а с помощью нажатия на расположенный сбоку рычаг. Давление производится непосредственно рукой на рычаг и поэтому может дозироваться тщательнее, чем при работе с винтовыми инструментами.

Ленточные струбцины: с помощью этих приспособлений склеивают выдвижные ящики и корпуса мебели. Эти струбцины используют также при изготовлении к предметов А нестандартных Н форм, например, для шестигранных корпусов мебели. Инструменты обеспечивают равномерное давление на все места соединений элементов.

Помогут клинышки

При приклеивании кромочной ленты на мебельную заготовку можно обойтись и без специальной струбцины. Возьмите два деревянных клинышка и введите их острыми концами навстречу друг другу в пространство между шиной зафиксированной винтовой струбцины и кромочной лентой. Двигая клинышки навстречу друг другу, можно оказывать необходимое давление на кромку.

Дёшево, но не сердито

Некачественные материалы часто не выдерживают высокого давления. Шина на инструменте на фото выгнулась от напряжения. Струбциной еще можно пользоваться, но заготовка из-за нарушенной геометрии будет выталкиваться из-под прижимной губки.

Запчасти

Даже самая хорошая струбцина с годами изнашивается. Однако далеко не всегда в этом случае приходится покупать новый инструмент. Многие известные производители предлагают запасные части к своим изделиям. В конечной итоге всегда выгодно покупать высококачественные изделия.

Применение

Монтажной струбцине характерен целый ряд преимуществ в применении: при монтировке систем конструкций можно избежать сварки и сверления, может выдержать нагрузку до 2,5 кН, благодаря этому устройству монтаж намного бюджетный, не нуждается в дополнительных вложениях.

https://www.youtube.com/watch?v=ytpressru

Зажим устанавливается шпилькой, которая проходит через сквозное отверстие без резьбы, чтобы легче было прикрепить винт. Вентиляционный хомут прикрепляется с противоположной стороны. Используя гайки и контргайки, фиксируется устойчивость шпильки с целью предотвратить самопроизвольное вывертывание.

Пружинные струбцины не отличаются своей функциональностью, так как позволяют регулировать усилия при сжатии. Конструкция данного инструмента состоит из пружины, которая и создает усилия. Обычно такие модели применяются для выполнения деликатных работ, в том числе для прокладки кабелей электроснабжения.

Предлагаем ознакомиться Доклад на тему Грибы паразиты сообщение

Монтажная струбцина – важная деталь арсенала мастерской каждого столяра или бондаря. Часто применяется для прокладки лотков под слаботочные системы, скрепление винтов воздуховодов в системе кондиционирования и вентиляции, а также при монтаже инженерных систем.

В следующем видео вы можете посмотреть обзор струбцины для сварки и пайки.

Виды струбцин

Использование различных разновидностей столярных зажимов обусловлено тем, какие проблемы он будет решать. Существует несколько видов струбцин, которые имеют основные различия между собой по размеру, функциям и форме.

Наиболее универсальным вариантом является G-образный зажим. Он имеет небольшой вес, легок в использовании и обеспечивает большое прижимное усилие. Их основным достоинством является отсутствие люфтов губок. Из недостатков – ими можно соединить только небольшие по толщине заготовки.

К другим доступным для использования вариантам струбцин относятся:

1. F-образные. Состоят из подвижной скобы, которая может скользить по направляющим. Фиксация осуществляется винтом, а на губках дополнительно есть защита в виде накладок. Так поверхность останется целой и невредимой.
2. Торцевые состоят из литой рамы с тремя зажимными винтами. Такая Т-образная конструкция помогает фиксировать кромки и торцы. К недостаткам относится то, что не всегда такую струбцину удобно использовать в одиночку, бывает необходима помощь кого-то еще.
3. Угловые струбцины представляют собой корпуса, на котором есть поджимные пятки и 1-2 винтовых прижима. Позволяют надежно закрепить заготовку под прямым углом. К недостаткам относится ограниченная возможность работы с габаритными элементами из дерева.
4. Автоматические струбцины (другое название – быстросъемные) состоят из железной шины и двух губок, одна из которых подвижная, а другая – фиксированная. Зажим происходит с помощью рычажного механизма. Достоинством данного вида является легкость и прочность, так как их изготавливают из пластикового композита, смешанного со стекловолокном.
5. Прижимные работают по типу прищепки, отличаются удобством и легкостью, но при этом небольшой глубиной захвата. Используются для склейки и закрепления негабаритных деталей.
6. Ленточные. Такие струбцины – это зажим из плотной и прочной синтетической ткани, а также блока, который позволяет ее натягивать. Часто в комплекте продаются специальные элементы из пластика, позволяющие подгонять углы. С их помощью можно бережно зафиксировать изделие без перекосов.

Каждый из предложенных вариантов струбцин отличается и по стоимости. Если предстоит простая фиксация однотипных материалов, то можно легко ограничиться покупкой более универсальных зажимов. Однако, для решения специфических проблем могут понадобиться прижимные или ленточные зажимы.

Также по способу зажима струбцины подразделяются на традиционные и быстрозажимные.

Общее устройство струбцины

В стандартных версиях приспособление формируется двумя частями – неподвижной рамой и активным элементом, управляя которым пользователь и обеспечивает зажим. Поверхности обеих частей в местах соприкосновения обеспечиваются губками, которые непосредственно контактируют с целевой деталью. Регуляция осуществляется винтом, перемещение которого в рамках допустимого диапазона позволяет располагать заготовку в нише захвата и обеспечивать оптимальный по силе сжатия хват. Механизм винтового крепления подробно демонстрирует струбцина, фото которой представлено ниже. При этом существуют модели с разными формами, размерами и конфигурациями функциональных частей.

Как выбрать?

При покупке ременных зажимов первостепенно обращают внимание на товар от известных производителей. В работе напряжение испытывают прежде всего запорный элемент и рукоять

Капрон, из которого сделана лента, прочен и долговечен, а вот слабым звеном может стать механизм.

Задача струбцины — совмещение деталей, их удерживание в одном положении, поэтому эксцентрики должны легко проворачиваться, но жёстко фиксировать ленту

Особое внимание заслуживают уголки — насколько плотно они держатся на ремне, чтобы при работе в момент натяжения не крутились, не соскальзывали с углов изделия

С удвоенным вниманием выбирают сечение рукояти. Как правило, оно треугольное или круглое

Более удобными мастера признают круглые ручки из двухкомпонентного материала с насечками и выемками для удобства хвата — чем плотнее рукоять сидит в ладони, тем сильнее крутящий момент.

Судя по отзывам покупателей, лучшей фирмой признана фирма Stanley Bailey. Она сочетает эргономику, функциональность, чёткость прижима и приятный ценник.

В следующем видео представлен сравнительный обзор ременных струбцин Topex и Stanley Bailey.

Струбцина своими руками облегчает работу мастеру и экономит его деньги

Струбцина — это инструмент позволяющий фиксировать деталь во время обработки. Мастера часто используют различные виды струбцин в своей работе. Будь то столяр, или слесарь, обрабатывающий металл – всегда есть необходимость ее использования.

Это приспособление выпускается в разных вариантах, от универсальных до специализированных. Сравнительно недавно появилась новая модификация: быстрозажимная струбцина. Развивает усилие сжатия до 450 кг.

Задача у всех видов общая – зафиксировать заготовки для обработки или соединения между собой.

Угловая струбцина

Однако чаще всего, угловая струбцина используется в качестве кондуктора для сварки металлических деталей под прямым углом.

Для изготовления понадобятся:

• стальной уголок 40 мм, толщиной 3-4 мм;
• стальные пластины шириной 40-50 мм;
• шпильки с резьбой, желательно закаленные;
• прутки для воротков;
• гайки для червячного механизма;
• сварочный аппарат;
• дрель, метчики.

Уголки привариваем к стальным пластинам строго под углом 90°.

На каждую сторону крепим при помощи сварки червячную конструкцию. Это такой же уголок с наваренной упорной гайкой или утолщением, в котором нарезана резьба в соответствии со шпилькой-воротком. Ширина рабочего зазора подбирается под потенциальные заготовки.

ВАЖНО! Если диапазон размеров обрабатываемых деталей слишком широк – лучше изготовить несколько струбцин. Слишком большой ход воротка не способствует прочной фиксации..   Верстак своими руками – чертежи, принцип построения конструкции

  Верстак своими руками – чертежи, принцип построения конструкции

С обратной стороны воротка сверлим отверстие, в которое вставляем металлический прут, в качестве рычага.

Столярная струбцина из доступных материалов

Простейшая струбцина из дерева, применяемая в столярном деле – изготавливается из следующих материалов:

1. Два деревянных бруска и нетвердого, но прочного материала. Подойдет сосна. Слишком твердая древесина будет оставлять следы на заготовке при сильной фиксации;
2. Мебельные гайки с фиксатором под дерево.
3. Стальные шпильки, не обязательно из дорогой закаленной стали.
4. Гайки — барашки с резьбой, соответствующей шпилькам.
5. Шайбы упорные, также можно использовать обычные, недорогие.

Из брусков выпиливаются рабочие клещи. В них строго параллельно сверлятся отверстия под шпильки, с небольшим люфтом.

СОВЕТ! Если вы сделаете два комплекта одинаковых струбцин – область применения расширится. Тогда можно применять приспособление, как столярные тиски.

Струбцина столярная из дерева и фанеры

Для оперативной фиксации небольших деталей применяется струбцина, выполненная в форме штангенциркуля.

Приспособление изготавливается из брусков и тонкой фанеры. Червячная система привычная – мебельные гайки и шпилька-вороток. Неподвижный упор прочно закрепляется на одном конце направляющей рейки. На самой рейке вырезаются углубления для фиксации подвижного механизма.

Передвинув кронштейн на необходимое расстояние – остается повернуть на несколько оборотов вороток, и деталь зафиксирована. После отпускания упорного механизма – каретка легко перемещается, освобождая заготовку.

Стационарный вариант этой струбцины имеет рельсовую конструкцию. На двух направляющих, установленных параллельно – на одинаковом расстоянии нарезаются пазы.

  Самодельный трубогиб, как изготовить в домашних условиях

Зажим осуществляется привычным способом – мебельная гайка, шпилька, вороток.

Столярная струбцина вариант 3

Иногда бывает необходимо просто прижать заготовку к столу для обработки. Для этого существует самозажимная струбцина. На иллюстрации видно, как сделать металлический или деревянный кронштейны.

Можно закрепить две струбцины этого типа на передвижном шаблоне, для массового фрезерования одинаковых заготовок.

Такой вид быстрозажимных струбцин изготавливается индивидуально для каждой матрицы, или переставляется на новую подложку для выпиливания очередной формы.

Трубная струбцина

Сварка металлических труб торец в торец – достаточно сложная задача, требующая точной ориентации заготовок в пространстве. Если вы привариваете отрезок трубы к готовой системе, закрепленной в помещении – задача упрощается. А сварка свободно лежащих отрезков требует наличия помощника или специального приспособления.

Струбцина для сварки труб легко изготавливается из металлического уголка и стальных пластин.

Устройство

После установки струбцины болт фиксируется винтом, который располагается на подвижной стороне зажима. Различают несколько типов лучевых зажимов, в зависимости от того, где они часто применяются: в домашних условиях, в гараже, в столярных мастерских и автосервисах.

Универсальные струбцины

1. G-образные струбцины оснащены винтовым зажимом, который обычно применяется для крепления тяжеловесных и крупногабаритных деталей.
2. F-образные зажимы менее устойчивы, чем G-образные. Главная особенность – широкий масштаб регулировок. С помощи данной модели детали прижимаются к неподвижной поверхности и могут фиксировать одновременно несколько конструкций.

Особенности

Конструкция трубной струбцины отличается тем, что предназначена для деталей только цилиндрической формы. По сути, это тиски, которые зажимают вставленную в них деталь и за счёт напора прочно фиксируют её. Соответственно, более подходящим такой вспомогательный инструмент будет для труб из металла или другого твёрдого материала, который не раскалывается под давлением.

Состоит трубная струбцина, как правило, из двух отдельных частей – держателей со сквозными отверстиями круглой формы. Над этими отверстиями находятся прижимные поверхности. Они и удерживают детали, которые вставляются в струбцину для труб.

Что это такое?

Монтажная струбцина или, как еще называют, лучевой зажим – прочное стальное изделие, чаще всего П-образной формы (иногда С-образной), которое используется для фиксации деталей и обеспечения их неподвижности. Данный опорный инструмент играет роль так называемого «помощника» для крепления строительных конструкций любой сложности.

Металлическая струбцина состоит из двух составных частей. Стержневая часть – основание П-образной формы, изготовленное из сплавов оцинкованного металла. В губке (одной из сторон) просверливается отверстие под подвижный болт определенных размеров. Плотная фиксация зажима достигается при передвижении болта, так сокращается расстояние между передвижным элементом и губкой.

Преимущества монтажной струбцины:

• небольшой вес и мобильность;
• экономия времени мастера при работе;
• надежное крепление, независимо от веса конструкций и деталей, фиксация в удобном положении;
• возможность использовать зажим в работе с разнообразными материалами (дерево, металл, стекло).

Советы по выбору

О том, какую струбцину лучше покупать, часто спорят опытные и начинающие мастера. На самом деле, критерии выбора этого инструмента давно определены

Достаточно лишь обратить внимание на следующие моменты

1. Силу зажима. Самые мощные промышленные модели способны выдавать показатели в 1 тонну, но такая усиленная конструкция в быту не нужна. Самые простые модели имеют гораздо более скромные показатели. В среднем, их усилие зажима равняется 20-100 кг. Этого вполне достаточно для выполнения большинства операций даже при работе со станками в домашней мастерской.
2. Способ фиксации. Он определяет, как именно будет осуществляться изменение расстояния от подвижного элемента до края детали. При выполнении работ на весу или на высоте лучше выбирать быстрозажимные струбцины, позволяющие мастеру выполнять эту операцию 1 рукой. Винтовые модели подходят для эксплуатации в мастерской, но не слишком удобны в использовании без верстака и других приспособлений.
3. Массу. Здесь все зависит от назначения струбцины. Те, что предназначены для работы с фрезерными станками, могут весить до 5 кг. Бытовые модели лучше выбирать в диапазоне до 1 кг.
4. Используемые материалы. Самые прочные струбцины с усиленным корпусом изготавливают из чугуна и других черных металлов. Они довольно массивные, ориентированы на удержание тяжелых деталей. Бытовые модели чаще всего изготавливают из комбинированных материалов. Хорошо себя зарекомендовало сочетание синтетических материалов, полимеров и алюминиевого литья. Готовое изделие меньше весит, не боится коррозии при редком использовании.
5. Функциональность. Не все струбцины одинаковы. Некоторые из них обладают как зажимной способностью, так и возможностью использования в качестве распорки. Для этого их оснащают поворотными губками, которые можно направлять внутрь или наружу корпуса.
6. Защиту от коррозии. Этот момент актуален только для изделий из черных металлов. Чтобы сохранить плавность хода надолго, их окрашивают порошковыми составами, а затем периодически промасливают и чернят. Струбцины с гальваническим покрытием не требуют усилий в уходе. Пока цело их покрытие, коррозия инструменту не грозит.
7. Дополнительные комплектующие. Они не обязательны, но существенно облегчают эксплуатацию изделия. Например, модели с резиновыми накладками на губках позволяют работать с хрупкими или мягкими деталями, смягчая воздействие в месте контакта. Т-образная рукоятка в комплекте тоже полезна, позволяет регулировать усилие при зажимании детали.

Все эти моменты важны для выбора правильной струбцины, особенно если мастер – новичок в своем деле. Опытные слесари и столяры на практике постигают особенности такого инструмента и уже не совершают ошибок при его замене.

Выбор качественного зажима и его разновидности напрямую зависит от того, какие задачи он будет решать

Следует обратить внимание на такие параметры, как:

• вес;
• усилие зажима;
• функциональные возможности;
• материал изготовления;
• наличие защиты от коррозии;
• дополнительные аксессуары.

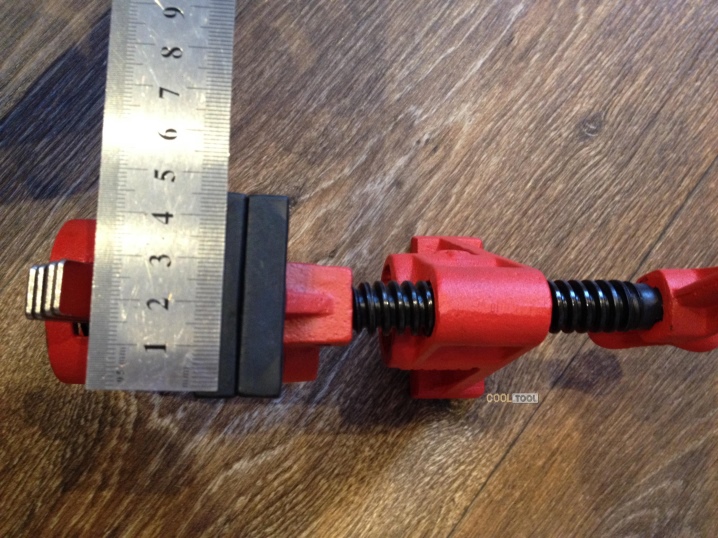

Кроме приспособлений, которыми можно крепко сжимать детали, часто в продаже попадаются модели, которые могут работать и как распорка. Чтобы «переключить» инструмент, нужно повернуть губки на 180 градусов.

Произвести склеивание, а также обработку некоторых деталей без зажимов не представляется возможным. А потому рекомендуется иметь в своем арсенале несколько видов струбцин.

Предлагаем ознакомиться Электрическая тепловая пушка | Тепловые пушки | Блог | Клуб DNS
