Виды стропильной системы двухскатной крыши: для маленьких и больших домов

Мансарда из наслонных стропил

Сечение верхних схваток увеличивают, применяя общепринятые методики расчёта.

Схватки дополнительно поработают опорными балками для стоек наслонных стропил верха мансардной крыши.

Прибавьте сюда функцию несущих элементов для стен и потолка будущих комнат.

Верхний конец боковых стропил крутого ската опирают на боковой прогон, укладываемый на стойки или фронтоны.

Чертеж стропильной системы мансардной крыши

Допустимо — только на стойки, без прогонов.

Нижние концы этих стропил опирают на балки перекрытия.

При большом весе кровельных материалов укорачивают шаг стропил и вводят дополнительно несколько поперечных балок.

Резонно использовать такие решения для крыш сложной геометрической формы.

Основную нагрузку понесёт каркас помещения мансарды, стропила же — из материала потоньше.

Стропильная система этого типа собирается так:

• Cначала формируют каркас, напоминающий букву «П».
• Уже на собранную конструкцию кладут прогоны.
• Крепят стропила.

Что нужно знать для проведения расчетов

В интернете можно найти множество онлайн калькуляторов, при помощи которых можно рассчитать мансардную крышу. Они могут быть специализированными – для расчёта сечения основных несущих элементов, полезной площади помещения, угла наклона скатов или распределения нагрузки на стропильные ноги или универсальными. Пользоваться второй разновидностью онлайн калькуляторов для неспециалистов в строительной сфере довольно сложно, так как эти программы потребуют для расчёта гораздо больше изначальных данных и оперируют такими специфическими терминами как мауэрлат, подкосы, стропила и т.п.

Внутренние пространство мансардной комнатыИсточник houzz.ru

Выделим основные элементы конструкции, размеры и количество которых должен выдать калькулятор крыши мансарды:

Стропильные ноги

Основной несущий элемент конструкции крыши. Для жилых домов, чаще всего, в качестве материала изготовления стропил применяются балки круглого или квадратного сечения. Допускается использование? как массива древесины, так и клееного бруса. Различают два типа стропил:

1. Наслонные (от слова прислоняться) нижние концы устанавливается на стену здания, в средней части опираются на промежуточные опоры. Применяются в конструкциях ломаных крыш, если ширина пролета между несущим основанием превышает 4,5 м;
2. Висячие – применяются, если в строении не имеется внутренних несущих элементов: колонн, стен, балок, на которых могут расположиться дополнительные опоры. Максимальная ширина пролета составляет 6,5 м. Висячие стропила формируют покатые крыши и не слишком удобны для создания мансардных этажей.

Конструкции наслонных и висячих стропильных системИсточник blues-dev.ru

Стойки

Дополнительные несущие элементы (столбы), дающие конструкции крыши дополнительную прочность. В мансардах небольшой площади с упрощенной конструкцией они опираются на плиты перекрытия и поддерживают непосредственно стропильные ноги. В более сложных конструкциях мансардных крыш стойки опираются на лежни и являются несущим основанием для прогонов;

Мауэрлат

Один из наиболее важных элементов стропильной системы. Предназначен для перехода от бетонной или кирпичной стены к деревянным конструкциям. Проще говоря, это брус сечения от 150х100 мм до 200х200 мм, который укладывается на несущую стену вдоль нее и является основной опорой для стропильных ног. В качестве материала изготовления используются хвойные породы древесины

Особое внимание необходимо уделить вопросам защиты элемента от влаги и плесени, а также гидроизоляции между стеной и мауэрлатом

Лежни

Фактически, это тот же мауэрлат, но расположенный не на стене, а на чердачном перекрытии. Его основное назначение распределение нагрузки от стоек по большей площади. То есть стойки не будут давить на пол чердака в одной точке размерами 150х150 мм (что чревато повреждением перекрытия). Лежень распределяет давление от стоек на большую площадь, аналогично тому, как лыжи распределяют вес человека, и он не проваливается в снег.

Прогон

Несущий элемент, предназначенный для поддержки стропил. Применяется, если скат крыши имеет большую длину и/или кровельный материал имеет значительный вес.

Внешний вид, названия и расположение основных элементов стропильной конструкции мансардной крышиИсточник chrome-effect.ru

Виды мансардных окон

Согласно рекомендациям СНиПа, площадь мансардных окон не должна быть меньше 10 процентов от площади пола, поэтому в каждом помещении, образованном в результате разделения мансарды, должно быть окно.

Устройство мансардных окон в крыше

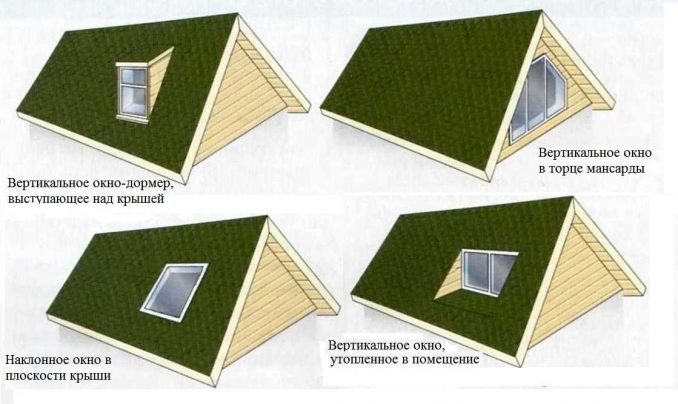

На изображении выше представлены разновидности окон для установки на мансарде, при этом наиболее простой разновидностью считается наклонная установка окна. Несмотря на простоту, подобный вариант связан с некоторыми проблемами гидроизоляции стыков. Кроме этого, придется устанавливать окно с усиленной рамой и армированным остеклением из-за повышенных нагрузок на конструкцию окна.

Подобная установка имеет ряд достоинств:

• Пропускает больше света, поскольку отсутствуют резкие границы света и теней.
• Не усложняется поверхность крыши, так как она остается ровной.
• Установка окна требует меньше времени.

Чем меньше угол наклона крыши, тем потребуется большее окно по площади. На изображении ниже указано, как следует расположить окно, в зависимости от угла наклона.

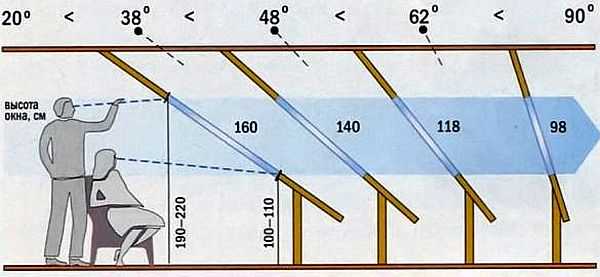

Чем круче наклон относительно пола, тем меньше должна быть высота окна

При монтаже окна следует брать во внимание расстояние между стропилами. Окно должно быть уже на 5 см, по сравнению с расстоянием между стропилами

Это необходимо для того, чтобы не нарушать целостность всей конструкции. В противном случае придется дополнительно усиливать элементы крыши, что не всегда оптимально.

Вместо одного большого окна лучше установить два небольших. Кроме того, что проблем значительно уменьшится, два небольших окна смотрится ничуть не хуже, чем одно большое. Не следует также забывать о нагрузках, которые больше действуют на одно большое окно.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

Установка окон-дормер связана с появлением ендов, как сверху, так и с боков. Как правило, подобная конструкция становится более сложной в любом случае. Кроме этого, имеются некоторые сложности при укладке кровельного материала, так как подобные места являются вероятными участками протечек влаги. На таких участках приходится укладывать кровельный материал особенно тщательно. В регионах, где выпадает много осадков в виде снега, такие окна подвержены особенно высоким нагрузкам при сходе снега. Решить данную проблему помогают снегозадержатели, которые монтируются над такими окнами. Достоинство подобных окон заключается в том, что возле него допустимо стоять в полный рост. На самом деле, такие окна пропускают меньше света, при этом рельеф крыши становится сложнее, с рядом некоторых проблем.

Устройство вертикального окна-дормера в мансардной крыше

Утопленные окна также используются, но в основном тогда, когда необходимо организовать выход на балкон. Утопленное окно – это не лучший вариант, поскольку света оно пропускает мало, а тени становятся достаточно глубокими. Это не совсем комфортно для глаз человека. Кроме этого, усложняется геометрия крыши, хотя не настолько, как в случае с выступающими окнами.

Если организовать окна в торцевых частях мансарды, то это существенно упростит данную проблему. В таком случае можно вполне обойтись без усиления рамы и стекол, поэтому подойдут самые обычные качественные стекла. Вариант малозатратный и легко реализуемый своими руками, поэтому именно такие окна чаще всего устанавливают хозяева на мансардах.

Конструкция двухскатной кровли

Двускатная крыша

Принципиальное устройство двухскатов элементарно, и заключается в наличии у крыши двух наклонных прямоугольных плоскостей, по которым и происходит сброс атмосферных осадков, будь то снег или вода.

Эти плоскости сходятся сверху в одной горизонтальной линии, называемой “коньком”. При построении такой геометрической формы с торцов скатов неизбежно образуется два вертикальных треугольника – фронтона.

Виды двухскатов

Отличия крепления стропил

1

Классическая – наиболее распространённая конструкция. При такой компоновке крыша формируется с симметричными скатами, т.е. с одинаковой их крутизной.

В своём строительстве простой “двухскат” может формироваться двумя способами:

• наслонная
• висячая

Более подробно эти системы будут рассматриваться ниже.

Крыша каркасного дома

Преимуществ такой вариации налицо:

• Простота в проектировании. С расчётами справиться практически каждый, владеющий азами математики. Существует множество готовых проектов, которые находятся в открытом доступе
• Надёжность конструкции. Минимальное количество соединительных узлов делает её прочной и долговечной
• Простота монтажа. Ничего “хитрого” здесь нет – элементов немного, узловые соединения элементарны, инструмент простой, крепёж доступен
• Классический дизайн всегда в моде. К тому же при желании домовладелец легко может изменить облик дома, поменяв угол наклона скатов кровли

2

Ассиметричные формы – это необычно. Однако при нарушении симметрии нарушается баланс в распределении нагрузки, что неизбежно влечёт за собой значительное усложнение в несущем “скелете” всего конструктива. Самостоятельно рассчитать такой проект крайне сложно. В этом случае придётся воспользоваться услугами профессионалов

Асимметрия – это красиво

3

Мансардный тип кровли – ещё одна разновидность. От классической вариации она отличается тем, что скатную поверхность создают ломанной.

Конструкция её несколько сложнее, чем у классических аналогов, но также доступна для простого обывателя, который решил своими силами её спроецировать и скомпоновать.

Главное отличие от классики заключается в том, что мансардный тип сочетает обе технологии, используемые для строительства стропильных крыш.

Терминология и элементы

Варианты исполнения

Для полноценного изучения кровельной тематики без специальной терминологии не обойтись. В цели наглядности ниже представлена схема с примерами использования описываемых элементов.

Основные элементы стропильных систем

• Маурлат – элемент практически любой кровельной конструкции. Выполняется из деревянного доски или бруса, жёстко крепится по периметру торца внешних стен постройки. Главное его предназначение – равномерно распределять нагрузку на несущие стены здания. Именно к этому элементу крепятся все стропильные ноги кровли
• Стропила – несущий каркас для кровельного покрытия. Устанавливают их парно, соединяя между собой в верхней части, называемой коньком. Нижняя часть их, как уже упоминалась крепиться к маурлату. Выставленные с определённым шагом стропила, служат основой для обрешётки, на которой в дальнейшем будет крепиться кровельный материал

Узлы стропильной системы

Почему стропильные системы двухскатной крыши так популярны? Обзор преимуществ и ключевых отличий (Фото & Видео)

• Ригель и (или) затяжка. Элементы усиления конструкции. Устанавливаются горизонтально, врезаются в стропильные пары, крепятся на гвозди, болтовые соединения и т.п. В случае необходимости, для придания дополнительной жёсткости дублируются два-три раза (верхний – средний – нижний)
• Стойка или бабка – служит в роли как основной, так и дополнительной вертикальной опоры. Они устраняют прогибы каркаса
• Прогоны – брус, одна или две сшитые доски, а также может быть и отдельная конструкция. В простых вариантах коньковый прогон пришивается к узловым соединения верхней части стропильных ног, в более сложных он подпирается бабками (вертикальными стойками), которые в свою очередь крепятся к лежню
• Лежень – это прогонная балка, т.е. брус, лежащий по всей длине крыши. Формируется для дополнительной фиксации и усиления всей кровельного формирования. Укладываться может как на несущую перегородку здания, так и лишь на внешние стены (в двух местах)
• Подкосы – усиливающая деталь. Применяют в случаях, когда стропильные ноги обладают повышенной длинной, когда есть необходимость дополнительно усилить и исключить их прогиб. Чем сложнее крыша, тем больше этих деталей может потребоваться

Многолетние цветы (ТОП-50 видов): садовый каталог для дачи с фото и названиями | Видео + Отзывы

Особенности

Разумеется, стропильная система мансардной крыши заметно отличается от опорных конструкций на кровлях другого типа. Обустройство мансарды преследует цель расширить возможности и открыть больше пространства внутри. Чаще всего крыша над ней ассоциируется с 5-угольным сооружением, имеющим пару скатов. Опираться все это может:

• на сруб;

• на бетонные стены;

• на кирпичную кладку.

Обычное устройство мансардной кровли, в том числе и для импровизированного верхнего этажа каркасного дома, подразумевает разновеликий уклон по скатам. Снизу конструкция круче, чем наверху. Такая специфика обуславливает появление выпуклого излома, почему и говорят о «ломаной» крыше. Стоит отметить, что такой технический термин не должен вводить в заблуждение.

Разработка индивидуального проекта

В собственном доме хочется создать максимальную уникальность. Как в случае выбора собственной формы, так и при использовании одной из нижеприведенных схем, владельцу во избежание проблем нужно сделать четкий план постройки. Требуется подогнать общие чертежи под свой дом, произвести перерасчет параметров с учетом новых материалов. Для успеха соблюдайте следующие советы, рассказывающие, как сделать проект правильно:

• Создайте мансарду такой высоты, чтобы можно было не только находиться в сидячем положении, хранить вещи, но и спокойно ходить. Особенно актуально в случае жилого пространства.
• Соблюдайте размеры чердака. Не делайте его чересчур большим, иначе здание будет выглядеть некрасиво.
• Не используйте широкие скаты крыши, иначе будут перекрываться окна и комнаты станут затемненными.
• Стропильная система мансардной крыши требует чертежи. Не экономьте время на наглядном плане, он поможет при постройке.

Определения

Мансардными традиционно называется вполне конкретный вид крыш — ломаные, то есть с двумя скатами с переменным уклоном. Однако традиционное определение неполно. На самом деле так можно назвать любую крышу, позволяющую разместить под ней мансарду — жилое помещение, ограниченное скатами кровли.

Вот основные виды мансардных крыш:

Изображение	Тип и краткое описание
	Односкатная: единственный скат кровли опирается на капитальные стены разной высоты. Для эффективного использования всей площади мансарды меньшая из стен должна иметь высоту не менее 1,5 метров, что подразумевает увеличение затрат на строительство.
	Двускатная: представляет собой в разрезе равнобедренный или (реже) несимметричный треугольник. Использует полезную площадь менее эффективно, чем ломаная.

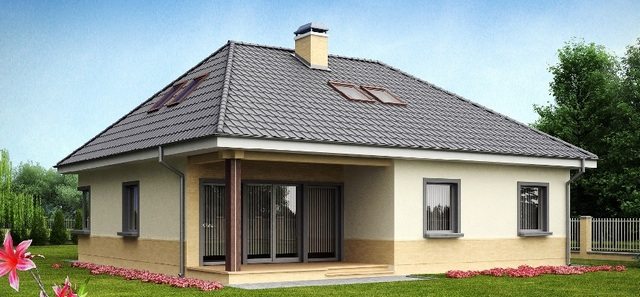

	Вальмовая: вариант четырехскатной с двумя парами скатов разной площади.
	Полувальмовая крыша отличается от вальмовой наличием укороченных вертикальных фронтонов.
	Ломаная имеет два ската с переменным уклоном. Она выгодна наиболее рациональным использованием площади мансардного помещения: участки с низким потолком у боковых стен имеют минимальные размеры.

Виды стропильных систем

Существует следующие разновидности кровель:

1. Плоская;
2. Пространственная (треугольная);
3. Мансардная или двухскатная;
4. Ассиметричная (нестандартная). Сюда относится ломаная, полукруглая модель и прочие нетрадиционные кровли.

Фото — Стропильные системы

Плоская система – это конструкция, где все балки и узлы лежат в двумерной плоскости, в то время как пространство стропил имеет определенные ответвления, которые находятся в трехмерном положении относительно основания дома и кровли. Верхние балки в стропилах называются топ аккорды и, как правило, находятся в постоянном сжатии, нижние балки называются нижним поясами, они напряжены из-за непрерывного давления, внутренние балки называются ткани, а участки внутри стенок – это панели. Такой вариант является очень доступным, но не самым устойчивым, его лучше использовать для террасы, дачного дома, бани. Чаще всего она состоит из вертикальной балки, на которую опираются стропильные доски.

Пространственная система состоит из прямых балок, связанных в участках, которые называют стенки панели. Технология трехскатной кровли более сложна в оформлении, но она гораздо устойчивее. В основном её используют в экстремальных условиях, или там, где для покрытия дома выбрались очень тяжелые кровельные материалы (такой способ крепления будет хорошим для металлочерепицы и шифера).

Простейшая форма кровли с тремя гранями – это одноместный треугольник. Этот тип видно в обрамлении крыш, состоящих из стропил и потолочных балок. Из-за высокого показателя устойчивости такой вариант отлично подходит для щипцовой, многощипцовой, трехфронтонной и многоскатной кровли, также его относительно просто устанавливать.

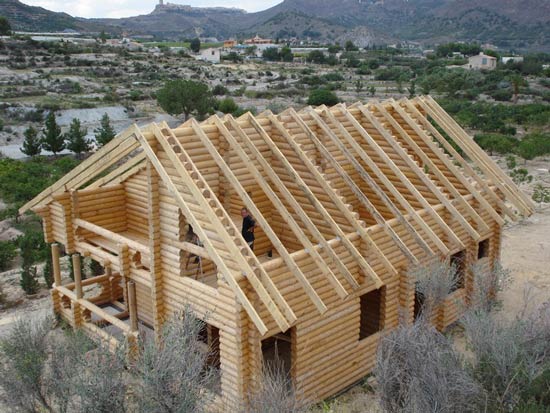

Фото — классическая двухскатная крыша

Глубина стропил, высота верхней и нижней балками, создают высокую жесткость. Такой узел имеет существенный вес (несущую способность), это хорошо для сложной кровли. Кроме того, такая конструкция позволяет сэкономить материалы на строительство.

Пространственная стропильная система представляет собой трехмерный каркас из балок, закрепленных на концах. Форма тетраэдра является наиболее простым решением, она состоит из шести балок, которые закреплены на 4 узлах. Её можно использовать для шале, полумансардной крыши.

Арочная стропильная система преимущественно используется для нежилого фонда. Из неё строят ангары и гаражи, также она используется для невысоких типов домов с полукруглой, полувальмовой, шатровой или ломаной стропильной системы. Особенно часто она использовалась во времена Второй Мировой, для строения самолетных ангаров. Главной чертой такой стропильной системы является скорость её возведения и долговечность. Несущие балки образовывают сетку по всей площади, которая поддерживается поперечными досками.

Фото — Круглая стропильная система

Существует еще один тип стропильной схемы, она называется королевским. В такой системе внешние опоры находятся под углом по направлению к центру структуры. Там расположено расширение, которое позволяет увеличить опорные характеристики конструкции. Это создает условия высокой механической сопротивляемости. Такую кровлю не рекомендуется строить для больших пролетов, часто не более 3-6 метров.Видео: пошаговая инструкция установки стропильной системы крыши

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость мансардной кровли, воспользуйтесь следующим калькулятором:

В видно можно увидеть расчетную схему мансарды:

Заключение

Важно учитывать, что площадь, сечение и тип обрешётки выбираются для каждого кровельного материала индивидуально. Еще более важно понимать, что данные, предоставляемые онлайн калькуляторами любого типа неточны, они пригодны только для того, чтобы владелец дома смог сориентироваться при выборе строительной фирмы подрядчика

Еще более важно понимать, что данные, предоставляемые онлайн калькуляторами любого типа неточны, они пригодны только для того, чтобы владелец дома смог сориентироваться при выборе строительной фирмы подрядчика

Мансардные стропила

Mансардa – это жилое помещение, которое располагается на крыше и дает возможность увеличения используемого пространства здания без существенных финансовых затрат. При этом необходимо, чтобы стропильная система крыши мансарды была достаточно прочна и соответствовала стандартам надежности.

Качество главных защитных функций кровли напрямую зависит от данных показателей. Оптимальной с точки зрения выгодности считают мансардную крышу, все углы скатов которой отличаются друг от друга.

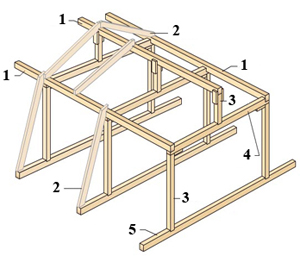

Схема стропильной системы мансардной крыши: 1- прогон; 2 – наслонные стропила; 3 – стойка; 4 – балка перекрытия мансарды; 5 – балка перекрытия этажа.

Висячие стропила применяют при отсутствии внутренних капитальных стен. Наиболее простые образцы состоят из нижнего пояса (затяжки) и стропил. В роли опор выступают мауэрлаты.

Систему стропил укрепляют проволокой, вмонтированной в стену, и скобами, учитывая при этом степень возможной нагрузки. При строительстве каркаса используют доски. Их длина рассчитывается в зависимости от длины пролета между фермами.

Мансардная крыша очень популярна при возведении частных жилых домов по нескольким причинам:

• монтаж данной конструкции не представляет сложности даже для неопытных строителей;
• мансардная крыша не требует особых финансовых затрат;
• в результате можно получить дополнительный этаж, весьма удобный для проживания.

Проектирование полумансардной крыши

Чтобы правильно создать каркас крыши для полумансарды, лучше начать с разработки проекта. На этом этапе определяются с углом наклона кровли и высотой. Для того чтобы сохранить эстетически правильные пропорции здания, нужно делать кровлю не слишком высокой. По количеству скатов полумансардные кровли делают одно- или двухскатными. Необходимо рассчитать нагрузки, которые будут воздействовать на крышу. Это позволит обеспечить комфортную эксплуатацию и исключит образование повреждений.

Чтобы предотвратить передачу распорной нагрузки на стены полумансарды, систему стропил для неё делают безраспорной. Применяют её при монтаже на стены из блочных материалов.

В разработанном проекте должна содержаться схема стропильной системы. На ней располагаются конструктивные элементы и обозначают способы их крепления. Стропила не должны передавать распор на стены, поэтому каркас имеет наслонные стропила. А крепление стропильных ног осуществляется интересным методом, обеспечивая определённую степень свободы.

При организации наслонных стропил, укладывается мауэрлат и монтируется коньковый прогон, опираемый на фронтоны. Можно использовать вертикальные стойки.

Монтаж стропил для полумансардной крыши можно осуществить тремя способами.

Способ первый

Нижнюю часть стропила подшивают с помощью опорного бруска. Можно также сделать врубку зубом, опирая на мауэрлат. Верхнюю же её часть делают с горизонтальным запилом со скосом, глубиной, определяемой по формуле: a=025h, где h — параметр высоты сечения стропильной ноги.

Площадка, предназначенная для упора в длину, не должна превышать параметра h. Распорную нагрузку, образующуюся при работе стропильной ноги на изгиб, можно избежать с помощью скоса подрезки. Не имеющий скоса запил опирается на прогон боковой щекой. При этом параметр длины скошенного запила должен быть не менее двух a.

Первый способ монтажа

В случае, если верхняя подрезка стропила не представляется возможной, необходимо произвести его подшивку с помощью обрезка доски с сечением, аналогичным сечению стропила. Следующий этап — закрепление с двух сторон с помощью прибоин из дерева или монтажных пластин из металла. Эту подшивку или запил выполняют горизонтально. Далее верхние концы стропильных ног свободно укладывают на коньковый брус. Если крыша двухскатная, то крепление к прогону осуществляют, используя принцип скользящей опоры. Скреплять стропила между собой в этом случае не нужно. Этот вариант крыши, имеющей два ската, можно представить как комплекс, состоящий из двух односкатных конструкций, которые примыкают друг к другу.

Способ второй

При устройстве крыши, имеющей два ската, чаще всего используют этот способ. Он подразумевает выполнение нижней части стропила на ползуне. Верх стропильной ноги при этом закрепляют с помощью болтов или гвоздей. Стропильные ноги упирают в прогон или между собой. Связывание их проводят деревянными прибоинами или зубчатыми металлическими пластинами.

Второй способ монтажа

Важно правильно закрепить нижнюю часть стропильной ноги к мауэрлату. Чтобы обеспечить их проектное положение, при креплении по обе стороны боковых поверхностей вбивают под углом гвозди

Можно использовать вариант, где сверху вбивается один длинный гвоздь или устанавливается гибкая пластина из стали. Можно заменить их на уголки из стали, но для этого варианта необходимо зафиксировать стропильную ногу уголками с обеих сторон. Гвозди при этом не вбивают. Чтобы обеспечить защиту от ветрового опрокидывания крыши, используют дополнительное крепление элементов стропильной конструкции с помощью гибких проволочных скруток. Такое крепление не будет препятствовать основной работе в качестве ползуна.

Способ третий

Его отличие от предыдущих в том, что происходит жёсткое крепление конькового узла. Но он схож со вторым тем, что при креплении нижней части стропильной ноги используют ползунок.

Это конструкция плоха тем, что может спровоцировать разрушение узла конька, вызывая в нем сильный изгибающий момент. Но за пределами конька прогиб стропил минимальный. Здесь необходимо рассчитывать максимальный изгибающий момент конькового узла. Но так как самостоятельный такой расчёт может вызвать сложности, рекомендуют использовать формулы, предназначенные для расчёта балок, имеющих две опоры (однопролётные). Можно добиться определённого запаса прочности при устройстве узлового соединения, имеющего жёсткое защемление стропил в верхней части.

Скользящие стропила
