Устройство стропильной системы двухскатной крыши

Фотоотчет со стройки: односкатная крыша на доме из газобетона

Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.

Идея дома под односкатной крышей

После того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.

Начало монтажа односкатной крыши — укладка мауэрлата

Его сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.

Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.

Установка стоек и прогона

Ширина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.

Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стены

Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.

Укладка стропил

Укладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм.  Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т.д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.

Стропила уложены

Способ крепления стропил

Далее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.

Пример кровельного пирога для односкатной крыши (он вообще-то стандартный)

Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану  «Тайвек Солид»(паропроницаемая).

Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану

Мембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.

Обрешетка из доски 25*150 мм

Сначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.

Обрешетка односкатной крыши в результате

Далее на нижнем фронтоне набили крюки для монтажа водосточной системы. Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.

Набили крюки для водосточной системы

Далее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.

Подъем листов по мостику

Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.

Установка кляммеров для фальцевой кровли

Укладка фальцевой кровли из пурала

После укладки кровельного материала остается подшивка свесов, а они ничем не отличается.

Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готова

Ну, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.

Дом с односкатной крышей — отделка почти закончена

Устройство односкатной крыши

Организовывают требуемый уклон односкатной крыши за счет перепада высот противоположных стен. Одна стена здания получается значительно выше другой. Это ведет к увеличенному расходу материалов для стен, но стропильная система получается очень простой, особенно для построек небольшой ширины.

Односкатная крыша для сарая

При достаточной несущей способности стен стропильная система односкатной крыши опирается на мауэрлат, закрепленный к стене. Чтобы распределение нагрузки было более равномерным, верхний ряд кладки стены армируется продольной арматурой (для кирпичных стен, из бетонных блоков) или поверх последнего ряда заливается армопояс (для стен из легких бетонов, известняка, ракушечника). В случае с деревянным или каркасным строением роль мауэрлата обычно выполняет последний венец или верхняя обвязка.

При недостаточной прочности строительного материала стен большую часть нагрузки можно перенести на перекрытие. Для этого устанавливают стойки (шаг — порядка 1 метра), на которые укладываются прогоны — длинные бруски, идущие вдоль здания. На них и опираются тогда стропильные ноги.

Как перенести нагрузку со стен на перекрытие

При заливке армопояса или кладке последнего ряда, в него, с шагом в 80-100 см устанавливаются шпильки, при помощи которых затем мауэрлат крепится к стенам здания. В деревянных домах, если не делать армопояс, заложить шпильки невозможно. В этом случае допускается установка на штифты с шестигранной головкой. Под штифт, через мауэрлат сверлится отверстие, на пару миллиметров меньше диаметра штифта. В него забивается металлический стержень, который притягивает деревянный брус к стене. Соединение затягивается при помощи шестигранного ключа требуемого размера.

Узлы конструкции крыш с двумя скатами

По большому счету, все составные части крыш с двумя скатами – это пиломатериалы с различной формой, сечением и длиной, то есть брусья и балки, доска и рейки.

Мауэрлат

Делают мауэрлат из квадратного, размерами сечения, как правило, от 10 до 15 см. Он укладывается по всей длине несущих стен, с последующим закреплением при помощи резьбовых стержней или анкеров. Служит данный элемент кровли для распределения нагрузки от стропил к несущим стенам.

Стропильная нога

Различные типы стропил также изготавливаются из бруса, сечением 15 на 5 (иногда 10) см. Из них собирают контур кровли в виде треугольника, на который будет приходиться вся сила ветра, града, снега и иных проявлений непогоды. Для обеспечения нормальной прочности стропила размещают с промежутками от 0,6 до 1,2 м. С уменьшением этих показателей крыша, соответственно, будет становиться более тяжелой. Промежутки между стропилами также будут зависеть и от конструкционных особенностей применяемого кровельного материала.

Лежень

Представляет собой аналогичный мауэрлату квадратный брус — 10×10 или 15×15 см. Укладывается он на внутреннюю часть несущей стены, для обеспечения равного распределения нагрузки, идущей от кровельных стоек.

Затяжка

Этот узел используют для каркасной конструкции с висячими стропилами. Он является завершающей частью треугольника стропил, не дающий ему расходиться.

Стойки

Также используется квадратный брус. Располагают стойки вертикально, они будут поглощать нагрузку от конька и перенаправлять ее на несущую стену дома.

Подкосы

Данные компоненты играют роль передаточных звеньев от стропил к несущим конструкциям. После соединения стяжек с подкосами образуется крепкая ферма. Даже если представить, что имеется большой пролет, ферма все равно сможет противостоять всем нагрузкам.

Обрешетка

Обрешетку получают путем укладки брусков под прямым углом к стропилам. Перенося всю массу кровли на стропильные ноги, этот элемент конструкции скрепляет их еще лучше. Лучше всего для создания обрешетки применять обрезные доски или бруски. Если таковых нет, подойдет и необрезная доска, но с нее должна быть снята кора. Если вы будете использовать любой тип мягкой кровли, то понадобится сплошная обрешетка. В этих целях можно воспользоваться водоотталкивающими фанерными листами.

Конек крыши

Коньком называется место кровли в верхней ее части, где происходит соединение двух скатов крыши. Формируется он после соединения стропильных ног – укладывается горизонтально.

Кобылки

Давайте разберемся,что такое кобылка и для чего она нужна. Этот узел крепления стропильной системы необходим для организации свеса крыши. Кобылки используют лишь в тех случаях, если стропильные ноги получаются очень короткими, и их недостаточно для свеса. В таких ситуациях ноги приходится удлинять при помощи кобылок, которые представляют собой не что иное, как доски чуть меньшего сечения.

Основные части конструкции стропильной системы

Продумывая устройство стропильной системы крыши, необходимо знать, из каких деталей эта самая система состоит.

#1. Мауэрлат – это как бы фундамент всей системы. Он помогает равномерно распределить нагрузку на стены.

#2. Стропильная нога определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.

#3. Прогон – скрепляет ноги стропил. Коньковый прогон находится вверху, боковые прогоны – сбоку.

#4. Затяжка – не дает стропильным ногам разъезжаться, соединяя их внизу.

#5. Стойки и подкосы – дают ногам стропил дополнительную устойчивость. Они упираются в лежень (который лежит внизу параллельно коньку).

#6. Обрешетка — набивается перпендикулярно стропильным ногам и представляет собой обрезные бруски или доски. Она призвана передавать всю нагрузку от кровельного материала на стропильные ноги.

#7. Конек крыши — это место соединения двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части крыши.

#8. Кобылки — применяют для создания свеса в случае если длинна стропильных ног не достаточна.

#9. Свес крыши — это элемент предназначенный для защиты от попадания на стены избыточного количества осадков.

Теперь рассмотрим такой сложный узел как стропильная ферма. Она имеет плоскую форму, а входят в нее, кроме стропил, растяжки, стойки и раскосы. Их располагают так, что нагрузки на стены внутри дома не происходит. Лишь внешние его стены являются опорами, причем нагрузка идет вертикально. Расстояние между фермами определяется расчетами. Если пролет большой, то ферма состоит из нескольких деталей. У чердака нижний пояс фермы служит в качестве потолка.

Выше приведены примеры деревянных стропильных ферм, кроме этого в некоторых случаях применяют фермы сделанные из бетона и металла.

Превращаем деревянный брус в стропила

Изготавливаем шаблон, с помощью которого будет выполняться дальнейшая работа. Стропила имеют однотипную конструкцию, так что шаблон позволит вам сэкономить силы и время.

Для разметки и подрезания стропил используйте шаблонДля разметки и подрезания стропил используйте шаблон

Соединяем две доски по одному краю гвоздем. В результате вы должны получить конструкцию, напоминающую ножницы.

Изготовление шаблонаСхема шаблона

Ставим свободные края «ножниц» на опоры в точках будущего размещения стропил. Это позволит определить уклон кровельного ската.

Берем дополнительную пару гвоздей и фиксируем угол, установленный между досками. На этом шаблон готов. Дополнительно зафиксируйте его поперечной перекладиной. Чтобы установленный угол уклона кровельного ската не менялся под воздействием нагрузок, перекладину крепите саморезами.

Будьте предельно внимательны при создании шаблона. Даже из-за малейших отклонений вся конструкция может испортиться.

Далее делаем новый шаблон для подготовки монтажных зарезов на элементах системы. Используйте фанеру толщиной 0,5 см. Для укрепления применяйте 2,5-сантиметровую доску. Размеры зарезов подбирайте с учетом сечения используемых стропил.

С помощью готовых шаблонов делаем зарезы и начинаем собирать ферму.

Разметка противоположного конца стропилРазметка противоположного конца стропилПолноразмерный шаблон стропил

Установка стропил для двухскатной крыши своими руками

Укладка мауэрлата на стены

Этот элемент крепится на несущей стене по всей ее протяженности. Если речь идет о бревенчатом доме, то мауэрлатом может служить верхний венец. Для зданий из газобетона или кирпича потребуется мауэрлат, равный длине стены. Иногда эту деталь можно укладывать между стропилами.

При недостатке длины материала для мауэрлата можно срастить несколько кусков. При этом края запиливают под 90º и стыкуют с помощью болтов – проволока, нагели или гвозди не годятся.

Есть два способа укладки мауэрлата поверх несущей стены:

• симметрично по центру;
• со смещением в нужную сторону.

Монтаж мауэрлата выполняется на предварительно уложенный гидроизоляционный слой из рубероида. Это защитит древесину от гниения.

Стоит ответственно отнестись к процессу крепления мауэрлата, поскольку при сильном ветре он должен выдерживать особенно большую нагрузку.

В качестве креплений для мауэрлата можно использовать такие расходники:

• Анкера, которые незаменимы для монолитных материалов.
• Деревянные нагели. Эти детали применяются в домах из бруса и бревен, хотя к ним требуются дополнительные крепления.
• Скобы.
• Арматура или специальные шпильки. Такой вариант предпочтителен для построек из пено- или газобетона.
• Вязальная или стальная проволока – это вспомогательный крепежный элемент, применяемый практически всегда.

Сборка ферм или стропильных пар

Сборка ферм может быть выполнена одним из методов:

• Брусья для стропил собираются и крепятся прямо на крыше здания. Этот процесс довольно трудоемок, поскольку все замеры, подрезку и сцепку брусьев придется делать на высоте. Однако можно обойтись своими силами, без привлечения техники.
• Фермы или стропильные пары можно закрепить на земле, а потом готовые элементы поднять на крышу здания. С одной стороны – это упрощает процесс установки стропил, а с другой – из-за большого веса конструкции ее подъем наверх потребует наличия специального оборудования.

Обратите внимание, что начинать сборку стропильных пар стоит только после нанесения разметки. А если заранее изготовить шаблон, для которого взять две доски, равные длине стропил, и соединить их между собой, то тогда все пары получатся абсолютно одинаковыми.

Монтаж стропил

После сборки и подъема на высоту выполняется установка стропил двухскатной крыши деревянного дома. Чтобы зафиксировать их на мауэрлате, в нижней части стропил делают запилы. Первыми устанавливают две фермы с противоположных концов крыши.

После этого между стартовыми парами натягивают веревку, по которой будут выравнивать все остальные стропильные фермы и устанавливать конек.

Теперь можно монтировать оставшиеся пары с соблюдением расчетного шага между ними. В тех случаях, когда сборку пар производят непосредственно на крыше, между двумя торцевыми фермами крепят коньковый прогон. На него впоследствии и производят установку стропил.

Порядок установки половинок стропил согласно мнениям профессионалов может отличаться. Некоторые предпочитают укладывать брусья в шахматном порядке, чтобы не перегружать фундамент и стены в процессе работы. Другие склоняются к последовательной установке пар стропил. Как бы то ни было, стропильные ноги могут нуждаться в подпорках и стойках – все зависит от размеров крыши и формы ферм.

Крепление конька

Конек – это элемент, который образовывается посредством крепления стропил в верхней точке. Как только все детали стропильной системы для двухскатной кровли будут установлены, следует выполнить капитальное закрепление всех элементов конструкции.

Установка обрешетки

Наличие обрешетки является обязательным при строительстве любой крыши. Она не только поддерживает кровельный материал и позволяет его надежно закрепить, но и дает возможность перемещаться по крыше в процессе работы.

Расстояние между отдельными досками выбирают, исходя из типа кровельного материала:

• мягкая кровля укладывается на сплошную обрешетку без зазоров;
• для металлочерепицы нужна обрешетка с шагом в 35 см (между двумя нижними рядами – 30 см);
• шифер и профнастил можно укладывать на обрешетку с шагом в 44 см.

Итоги

Таким образом, чтобы собрать стропильную систему для крыши с двумя скатами, следует учесть много нюансов и предусмотреть любые возможные осложнения. Надеемся, что наши советы помогут вам справиться с этой нелегкой задачей и создать качественную и долговечную крышу для вашего дома.

Стропильные системы двусктной крыши наслонного типа

Данный тип стропильной части крыши устанавливают в тех местах, где длина пролета достигает 10 — 16 м. Есть возможность предусмотреть любой уклон, при этом внутри дома должны присутствовать несущие стены или колонны. Верхняя часть стропильных ног стыкуется с коньковым прогоном, а нижняя – фиксируется на мауэрлате. Коньковая балка в свою очередь опирается на внутреннюю стену дома или на стойки. В применении затяжек нет надобности, поскольку нагрузка распределяется только в вертикальной плоскости.

В случае длины пролета до 16 метров, вместо коньковой балки можно использовать два боковых прогона, подпирающих стойки. Для предотвращения прогиба стропильных ног нужно установить подкосы и ригели. Если вы планируете установить мансарду, в качестве опоры под наслонные стропила можно использовать стену с высотой от 1 до 1,5 метров. Как вариант, можно установить ломаную мансардную крышу.

Во время строительных работ по установке стропильной конструкции двускатной крыши стоит учитывать такие факторы:

• Все конструкционные элементы должны быть толще 5 см.
• Все элементы системы стропил должны быть гладкими и прогаблеванными. Это защитит их от гниения и поражения грибком.
• Выполняя устройство крыши, настрого запрещено дополнять конструкцию сомнительными элементами, так как это может привести к неправильному распределению нагрузки и порчи кровли в будущем.
• Мауэрлат должен быть уложен четко по горизонтали относительно стен. Горизонтально должна быть состыкована и поверхность мауэрлата со стропильной ногой. В противном случае опора может попросту опрокинуться.
• Стойки и подкосы должны быть расположены максимально симметрично.
• Нужна хорошая вентиляция для того, чтобы стропила не намокали и не начинали гнить. Для вентилирования в крыше мансарды делают просветы, а в крыше чердака – продухи.
• В местах стыковки стропильных узлов с кирпичной кладкой, требуется монтаж гидроизоляции. Иначе, сконденсированная влага начнет портить древесину.
• Стропильная нога, у которой нет опоры, должна быть длиной, не превышающей 4,5 м.

Как сделать двухскатную крышу: пошаговая инструкция с фото

Работа включает несколько этапов:

• подготовку;
• установку стропильной системы;
• укладку гидро-, тепло- и пароизоляции;
• монтаж кровельного материала.

Пиломатериалы должны быть хорошо высушенными. Их хранят в штабелях под навесом или накрывают в непогоду пленкой, брезентом.

Подготовка

Если стены сложены из штучных материалов — блоков, кирпича, — рекомендуется устроить армированный пояс по периметру здания из железобетона. Это позволит собрать конструкцию воедино и выровнять поверхность под укладку мауэрлата.

На этом же этапе в свежий раствор замуровывают шпильки сечением 10 мм из оцинкованной стали. Начинать нужно от углов, шаг закладки — 60 см. Впоследствии на них будет насаживаться мауэрлат и закрепляться гайками.

Для исключения контакта древесины с бетоном устраивается гидроизоляция — поверхность армопояса промазывается горячим битумом и накрывается 2 слоями рубероида.

Укладка мауэрлата

В брусе просверливаются отверстия в тех местах, где из стен выступают шпильки. Мауэрлат укладывается на поверхность стены ближе к ее внутренней стороне, чтобы избежать сноса во время сильного ветра.

Брусья нужно выровнять по горизонтали. Можно вставить прокладки или стесать выступающие части.

Допускается укладывать мауэрлат не целиком на стену, а отдельными сегментами непосредственно под стропила. При кирпичных или бетонных стенах дополнительно используется крепление металлическими накладками, деревянными пробками и скобами, изогнутой арматурой.

По длине брус стыкуется косым или прямым замком. Угловые соединения запиливаются «в лапу» и крепятся к стене анкерами (шпильками).

Установка конькового бруса

В высших точках кровли укладывается прогон, который крепится к стойкам и лежню металлическими уголками и накладками. Шаг стоек 3-5 м.

Можно изменить последовательность и начать с установки стропил по торцам здания, но тогда придется крепить каждую пару балок раскосами или досками. В случае, когда имеется готовый прогон, сборка проходит быстрее и качественнее.

Монтаж конькового бруса

Монтаж стропил

Заготовку стропил лучше проводить по шаблону. В нижней части вырезается паз для опирания на мауэрлат. Глубина запила — не более 1/3 ширины доски.

2 вида крепления стропил к мауэрлату

Если для стропил пиломатериалы придется сращивать, используется соединение внахлест или с накладками. Рекомендуется делать стык на расстоянии не менее 1 м от точек опор, желательно примерно на 1/3 длины стропила. В центре соединять доски нельзя, поскольку в середине действует максимальный изгибающий момент, и балка может прогнуться в самом ослабленном месте.

Сборка стропил начинается от фронтонов. Сначала выставляются первые и последние фрагменты, затем натягивается шнур и производится разметка. Шпильки не должны попадать в места опирания, чтобы не создавать проблем с врубкой. Читайте подробно про крепление стропил к мауэрлату в отдельной статье.

Крепятся стропила с соседними элементами с помощью упоров, подкосов и стяжек

Важно прочно зафиксировать систему в пространстве

Крепление обрешетки

Основа для укладки кровельного покрытия изготавливается из досок, реек, плит ОСП или влагостойкой фанеры. Выбор материала зависит от вида покрытия:

• для металлочерепицы — доска с шагом 35-45 см, равным длине поперечной волны;
• гибкая черепица, ондулин, рулонная кровля — сплошной настил;
• асбестоцементный шифер — обрешетка с шагом 450-750 в зависимости от угла наклона.

Доски или рейки укладываются перпендикулярно стропилам. В каждом месте крепления прикручиваются двумя саморезами. Обрешетка дополнительно придает стропильной системе жесткость и устойчивость.

Делаем расчеты и составляем план

Стропильная система своими руками – это вполне осуществимая задача. Самое главное – это делать все правильно. Всего одна ошибка, и у вас возникнут проблемы уже в первый год эксплуатации.

Как уже отмечалось ранее, устройство стропильной системы, особенно если речь идет не об односкатной крыше, довольно сложное. Поэтому без предварительных расчетов и составления плана вам не обойтись. А что необходимо рассчитать до начала строительства и, самое главное, как это сделать?  Здесь следует воспользоваться следующей информацией от профессионалов:

• угол наклона ската;
• длина стропильной ноги;
• сечения используемых элементов;
• шаг установки стропил.

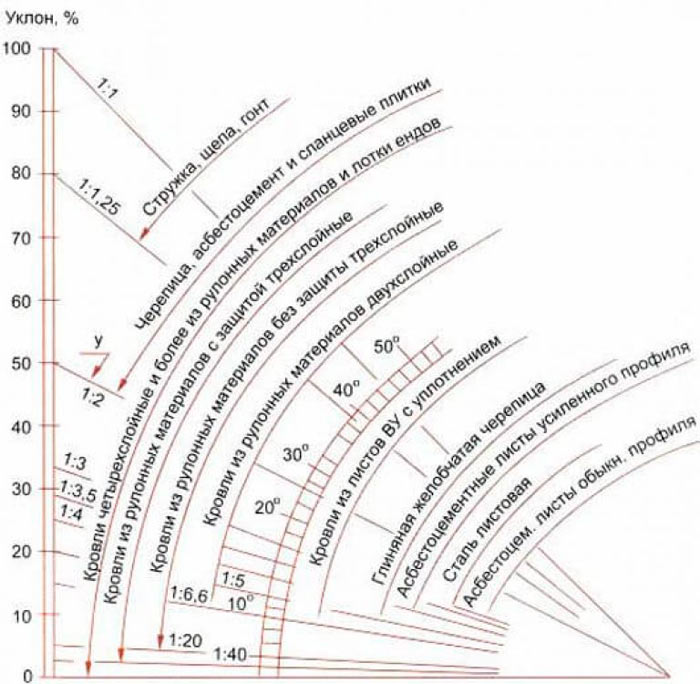

Выбор угла наклона ската зависит от нескольких факторов. Во-первых, следует учитывать ветровую и снежную нагрузку. Чем больше угол, тем меньше на нем будут скапливаться осадки. При этом крыша будет испытывать большие ветровые нагрузки. Во-вторых, используемый кровельный материал.  Каждый производитель указывает свой оптимальный угол наклона. Если его соблюдать, то кровельный материал будет работать более эффективно.

Длина стропил напрямую зависит от размера вашего дома и высоты крыши. Высчитать этот параметр можно использую формулу Пифагора. Выбор высоты крыши определяется как дальнейшим использованием чердака, так и предпочтениями во внешнем виде дома. Пример очень простой, если конек расположен высоко, то под кровлей будет много свободного пространства. При этом дом может смотреться не очень привлекательно. Но тут все зависит от ваших личных предпочтений.

Очень важно, когда составляется схема учитывать сечение используемых элементов и шаг их установки. Эти два параметра связаны между собой

Чем больше шаг, тем толще должны быть стропила. Кроме того, величина сечения зависит и от нагрузок, которые будет испытывать крыша. Стропильная система должна выдержать и снег, и ветер и другие воздействия. Поэтому к подбору сечения и шага монтажа нужно подойти ответственно.

После того, как все параметры определены, составляется схема стропильной системы. В ней указывается расположение всех элементов, узлов соединений, и другие сведения. Только имея на руках такую схему, зная устройство всей конструкции, можно приступать к самому строительству, не боясь сделать ошибок.

Видео по теме:

Чтобы правильно составить план стропильной системы, лучше обратиться к профессионалам. Если вы все хотите сделать своими руками, то можно воспользоваться специальными калькуляторами. Их можно найти в интернете или установить на свой компьютер. Такие программы позволяют правильно сделать все расчеты стропильной системы, учитывая размеры дома и предполагаемые нагрузки.

Устройство элементов стропильной системы

Крепление нижних частей системы стропил производится к мауэрлату, который, в свою очередь, устанавливается и крепится к верхней поверхности несущих стен. Для прочной фиксации мауэрлата к стене в ней производится установка резьбовых шпилек, на которые он насаживается, закрепляясь посредством гаек. Вместо шпилек для монтажа мауэрлата иногда используются анкерные болты.

Диаметр бруса для мауэрлата обычно составляет 18-20 сантиметров

Важно отметить, что между стенами и мауэрлатом необходимо присутствие гидроизоляции.

Другим важным элементом для монтажа стропильной системы является коньковый прогон. К нему стропильные конструкции крепятся в своей верхней части. Сам же прогон в концевых частях чаще всего фиксируется к торцевым стенам строения. Фактически, посредством конькового прогона стропильные ноги соединяются в верхней части в единую конструкцию. Поэтому прочность его имеет особенно большое значение, а монтаж должен производиться на основании точных расчётов, с соблюдением всех технологических правил.

Если в соответствии с проектом в поперечных стенах строения имеются некоторые интервалы, тогда возникает необходимость в использовании дополнительных опор, таких как подкосы, шпренгели и стойки.

При обустройстве стропильной системы кровли следует уделить существенное внимание силе ветровых нагрузок, выпадающих на кровельные фронтоны. Поскольку при прямом воздействии сильных порывов ветра фронтоны принимают на себя довольно значительную нагрузку, это может в определённой степени повлиять на прочность кровельной конструкции

Поэтому уместным будет уменьшить на них давление ветра, установив диагональные связующие элементы. Их функцию могут выполнять доски сечением в 3-4 сантиметра, монтаж которых произведён к основанию стропильных ног.

Особо тщательное внимание требуется при обустройстве стропильных сооружений для сырых деревянных срубов, поскольку в этом случае материалу требуется усадка. Одним из возможных вариантов является выжидание необходимого времени для высыхания древесины, однако в сырое время года на это может потребоваться довольно значительный срок, а отсрочка строительства возможна не всегда

Оптимальным решением в таком случае может послужить установка скользящих опорных конструкций, либо компенсаторов усадки – винтовых домкратов.

Система с висячими стропилами для двухскатной крыши

Такая система отлично подходит для двускатных крыш с пролетом, длиной менее 6 м, при этом внутри дома нет промежуточных стен. В качестве нижней опоры для стропил используется мауэрлат, а в верхней части – они опираются друг на друга. Для уменьшения распирающего усилия стропил на стены дома, используется затяжка. Затяжки для балок устанавливают внизу стропил.

Вместе с тем, эти элементы используются и как балки перекрытия. Стоит отметить, что железобетонное перекрытие верхнего этажа тоже может выступать в роли затяжки. Если затяжку установить выше, то она уже называется ригелем. Если расстояние между внешними стенами превышает 6 метров, возникает необходимость в использовании опорных стоек и раскосов для удержания стропил. Вместе с тем, размер стропил для двухскатной крыши по длине в месте за подпоркой не должен превышать 4,5 м.

Стоит выделить ряд важных фактов о конструкции висячих стропил:

• Упор для свеса крыши не стоит располагать на нижней части свисающих за пределы стен стропильных ног. Для этих целей оптимально подойдет кобылка. В таком случае нога сможет опираться на поверхность мауэрлата всей плоскостью. Диаметр бруса для кобылок, как правило, не превышает сечение стропил.
• На скат крепится ветровая доска, по направлению от конька к мауэрлату. Уклон делается от чердака. Это нужно, для придания крыше жесткости, чтобы она не деформировалась под действием ветра.
• Если в вашем распоряжении имеются деревянные стропила с влажностью, превышающей 18 %, имейте в виду, что стропильная система, после того как дерево высохнет, может начать шататься. В этой связи, при соединении деревянных элементов, в качестве крепежа используйте не гвозди, а болты, так как их можно в любой момент подтянуть. Лучше всего, конечно, подойдут ершенные гвозди или саморезы.
