Как сделать сращивание стропил по длине

Выбор кровельного материала

Это второй базовый компонент сборной нагрузки, поскольку при расчете обязательно следует учитывать вес квадратного метра кровли. Помимо финансовых и эстетических соображений учитывается возможность устройства кровли на скатах с уже выбранным углом уклона.

Фаворитами частного строительства являются:

• волокнисто-цементные листы (ондулин, шифер и аналоги);
• профнастил и фальцевая кровля;
• металлочерепица;
• битумная черепица;
• сланец;
• керамическая черепица.

Соответственно, сравнение веса проводится именно для этих материалов.

Тип кровельного материала	Вес 1 кв.м. поверхности, кг
Ондулин	Примерно 3
Металлочерепица	3,5…4,5
Битумная черепица	6…8
Профнастил	6…15
Шифер	10…14
Цементно-песчаная черепица	20…30
Сланец	45…60
Керамическая черепица	40…60

Если принимать во внимание и снеговую нагрузку (ветровая значительно меньше), и вес кровельного материала, то на один квадратный метр приходится для Подмосковья от 130 до 240 кг/м.кв, а вот для Петропавловска-Камчатского – уже 450…520 кг/м.кв

Как определить угол наклона?

Для вычисления угла наклона в расчёт берут материал кровли:

• не менее 22 градусов для шифера (иначе – вода попадёт в зазоры);

• металлочерепица – не менее 14 градусов (в противном случае листы сорвёт сильным ветром);

• профилированный настил – не менее 12 градусов;

• битумочерепица – не более 15 градусов (при превышении слезание элементов с крыши, ибо закрепляются они на мастике).

Рулонные материалы – угол в 3-25 градусов. Параметр определяется количеством слоёв: чем их больше, тем выше угол наклона. При повышении угла наклона чердак увеличивается в объёме, а с ним и количество материалов, затраченных на возведение крыши.

Можно вместо крыши установить толстое перекрытие –и покрыть его битумом. В этом случае перекрытие отбортовывается на небольшую высоту со всех сторон по периметру. В любом месте бортика просверливается отверстие для стока воды, в которое вводится водосток. Тогда и крыша не нужна как таковая – чердак будет полностью отсутствовать. Но такое решение имеет ряд недостатков, один из которых – образование толстого слоя ряски и водорослей на рубероиде, выполняющем роль мощной гидроизоляции. К тому же зимой там будет скапливаться снег и лёд. Летом это перекрытие будет перегреваться, отчего в доме будет очень жарко.

Разберемся, как рассчитывается угол ската.

1. Для треугольника чердака в разрезе вычисляется тангенс острого угла, на который и наклоняются стропила, обрешётка и кровля. Этот тангенс равен отношению высоты кровли к полудлине основания (перекрытия). Число должно получиться равным менее единицы.

2. Арктангенс («обратный тангенс») полученной величины в сумме даёт угол в радианах, который переводится в градусы (радиан равен приближённо 57 градусам).

Угол наклона крышного настила (стропила, обрешётка и кровля) может быть вычислен и экспериментально. Некоторые мастера оценивают данную величину лишь по теореме Пифагора и общим рекомендациям к углу наклона, располагая конкретными досками (например, 6-метровыми) для балок и стропил. Иногда бывает, что строительство дома – начиная с закладки фундамента – происходит в соответствии с длиной заранее купленных досок и/или бруса, идущих на стропильную систему и имеющихся в данный момент в продаже. То есть квадратура дома, если позволяет площадь участка, рассчитывается с крыши (стропильной системы), под будущие стропила которой и подгоняется закладка фундамента и выкладка стен. Это делают, чтобы не тратить лишнее время на перерасчёт и лишнее пиление/сращивание досок, а сразу же изменить проект должным образом, не подгоняя крышу под него.

Древесина в конструкции кровельного каркаса

Традиционно доска для стропил изготавливается из хвойных пород дерева – ели, сосны, пихты, кедра и лиственницы. Несущие элементы каркаса – коньковый брус, стропила и стойки, несущие львиную долю нагрузки, могут выполняться из сухих осиновых досок, в таком состоянии они намного превосходят по прочности хвойные.

Для изготовления стропильных ног могут применять разные виды пиломатериалов:

бревна, которые неудобны своей тяжестью, и много времени занимает врубка в местах сопряжений;

Очень много врубок придется делать

• брусья, единственным недостатком которых является высокая стоимость;
• доски – они удобны для изготовления накосных и боковых стропил.

Защита деревянных поверхностей

Хоть смола хвойных пород является естественной защитой от гниения, деревянные детали необходимо обработать дополнительно влагозащитными средствами, против микроорганизмов (ГОСТ 20022.0) и антипиренами (СНиП 2.01.02). Делать это нужно перед сращиванием и сборкой конструкции иначе добраться до стыков и участков, прикрытых крепежными элементами, будет невозможно.

Обрабатываются все труднодоступные места

Можно заказать древесину, уже обработанную промышленным способом под давлением, методом погружения или дисперсным. Поставщик обязан предоставить документы с обозначением вида импрегната и метода. В самостоятельной работе вам поможет инструкция на препарате с указанием количества обработок и времени высыхания.

Удлинение стропил

Простые виды соединения позволяют сращивать стропила из досок до необходимой длины:

внахлест – доски накладываются друг на друга, совмещенная часть должна быть не менее 1 м, градус среза торцов не имеет значения, крепятся гвоздями/шпильками;

Соединение внахлест обеспечивает стропилам достаточную жесткость

встык – торцы, обрезанные под прямым углом, стыкуются и соединяются металлическим крепежом или накладкой из доски, соединяя гвоздями/болтами;

Соединение встык

Косой прируб

Угол наклона скатов

Уклон двускатной кровли в строительстве задается на этапе проектирования. Конструкции с углом до 30° считаются пологими, 30-45° — со средним уклоном, 45-60° — крутыми.

На выбор наклона скатов определяющее значение оказывают:

• Ветровые нагрузки. Чем больше подъем крыши, тем выше парусность и сильнее воздействие ветра. В районах, где часто бушуют ураганы, оптимальный угол 15-20°.
• Снеговые нагрузки. Здесь зависимость обратная. Чем уклон меньше, тем больше осадков скапливается на кровле. Чтобы воспринимать вес снега, требуется более мощная конструкция, что нецелесообразно. В снежных регионах самый благоприятный наклон скатов около 25-40°.
• Тип кровельного материала. Для каждого вида разработаны рекомендации о максимально и минимально допустимом угле монтажа. Если их не соблюдать, герметичность и внешний вид кровли могут пострадать.
• Конструктивные особенности. В проектах домов с двускатной крышей и мансардой уклон скатов должен обеспечивать необходимую высоту помещения. Иногда крыша делается ломаной, чтобы слишком не поднимать конек.

Наиболее универсальный угол наклона двускатной кровли — 20-45°.

Существуют еще разноуклонные крыши, где каждый скат расположен под своим углом. Но такие системы нужно использовать очень аккуратно, поскольку в плане архитектуры они достаточно нестандартные, а монтаж их сложнее, чем симметричных конструкций.

Вес изолирующих и утепляющих материалов

Расчет изолирующей прослойки зависит от того, как будет эксплуатироваться пространство под крышей – для жилой мансарды нужно максимально эффективное утепление, для неотапливаемого чердака это не принципиально, можно вообще обойтись без утепления. Однако гидроизоляция обязательна и в этом случае.

Соответственно, вес изолирующих материалов под кровлей можно либо не считать (вес мембраны или пленки равен 1…2,5 кг), либо четко рассчитывать по применяемым материалам.

Пример: при утеплении мансарды минеральной ватой толщиной 200 мм (плотность 190…220 кг/м.куб) квадратный метр такого изолирующего слоя будет весить примерно 40 кг. Добавляя обязательную паро- и гидроизоляцию, получаем примерно 45 кг/кв.м. Итого, для Подмосковья нагрузка на стропила для утепленной мансарды составит 175…285 кг/м.кв., а для Петропавловска-Камчатского – 495…565 кг/м.кв.

Как защитить стропила?

Для создания стропил используется натуральная древесина, подвергающаяся негативному воздействию грызунов, влажности, огня и плесени. Чтобы элементы прослужили долгое время, требуется обязательно защищать их разными растворами.

Поэтому перед применением любой доски важно убедиться, что она была покрыта антипиренами, антисептиками и особыми средствами, отпугивающими насекомых и грызунов. Если этого не было выполнено в заводских условиях, сами покупатели обязаны позаботиться о такой защите основных частей крыши

Таким образом, стропила являются основными элементами для создания любой крыши. Для их создания может использоваться брус или доски. Требуется выбирать для этого только качественную древесину, не обладающую какими-либо существенными недостатками и дефектами. При грамотном выборе материала гарантируется получение долговечной и надежной конструкции на крыше.

Крепление стропил к мауэрлату

Правильное крепление стропил к коньковому брусу и к мауэрлату является непременным условием профессионально выполненного монтажа крыши.

Для монтажа стропил к мауэрлату используют один из двух типов сопряжения:

• скользящий;
• жесткий.

Выбор зависит от формы крыши и ее конструкционных особенностей, а соответственно от того, какие выбраны стропила – наслонные или висячие.

Жесткий метод предполагает, что соединение стропил и мауэрлата выполняется таким образом, что исключается возможность поворотов, сдвигов, изгибов, кручения между этими двумя элементами (читайте: «Чем и как крепить стропила к мауэрлату»).

Для достижения такого результата можно воспользоваться одним из ниже перечисленных способов:

• используя уголки для крепления стропил и опорный подшивной брус;
• путем выполнения запила на стропильной ноге и дальнейшего закрепления соединения с помощью гвоздей, скоб и проволоки.

Что касается второго метода, то его используют чаще, чем первый. Он предусматривает, что с боков под углом прибиваются гвозди в направлении друг к другу (в результате они перекрещиваются внутри мауэрлата). После этого третий гвоздь забивают вертикально. Полученные узлы крепления стропильной конструкции обеспечивают высокую жесткость (прочтите также: «Узлы крепления стропил — элементы конструкции»).

Дополнительно оба способа сопряжения подстраховывают, используя крепление стропил к кирпичной стене или бетонной с помощью проволоки-катанки и анкеров. Подготавливают стропила к монтажу, если они имеют одинаковый угол наклона по всей кровле путем использования шаблона.

Установка стропильной системы, детали на видео:

Скользящее соединение, его еще называют шарнирным, достигается при помощи создания специального крепежа, который обеспечивает возможность перемещаться свободно в заданных пределах одному из сопрягаемых элементов. В данном конкретном случае такой деталью является стропильная нога, а двигаться она будет по отношению к мауэрлату.

Существуют следующие способы установки стропил к мауэрлату, обеспечивающие смещение:

• при помощи запила и последующей укладки стропила местом запила на мауэрлат;
• путем забивания с боков двух гвоздей наискосок в направлении один к другому;
• соединением с применением одного гвоздя, который прибивают в вертикальном положении сверху вниз сквозь стропильную ногу в мауэрлат. В качестве альтернативы можно использовать крепежные пластины для стропил, у которых имеются отверстия для гвоздей;
• методом крепления при помощи скобы;
• путем выпуска стропильной ноги за пределы стены с применением единичного крепления пластинами;
• при помощи использования специально разработанного для стропил стального крепежа, который называют «салазками».

Все описанные способы с одной стороны дают возможность стропильной ноге упереться в мауэрлат, а с другой в случае подвижки конструкции ее элементы могут перемещаться по отношению друг к другу.

Скользящий тип встречается при постройке домов довольно часто, особенно такое соединение стропил и мауэрлата популярно при обустройстве деревянных домов, которые возводятся из бревен или бруса. Со временем изначальная геометрия строения искажается, поскольку происходит усадка стен и использование жестких сопряжений приводит к тому, что целостность стен нарушается. Крепление стропил к срубу при помощи скользящего соединения позволяет бревенчатым стенам, фронтонам и другим элементам здания подстраиваться под усадку.

Также не устраивается жестким способом крепление стропил в коньке. Сборку всей конструкции выполняют сначала на земле. Прежде, чем установить стропила для крыши выполняют замеры, выпиливают врезки в мауэрлате и стропильных ногах, после этого выполняют тщательную подгонку.

Дополнительные элементы

В описаниях обустройства кровли иногда упоминается использование крепежных усиленных уголков 100х100. Но опытные плотники и кровельщики никогда не применяют такой метод, потому что подобные опоры откровенно ненадежны и непрактичны. Подлинно профессиональный подход — использовать специальные скобы. Их применяют уже много десятилетий, и, несмотря на все новейшие технологические решения, подобный шаг вполне оправдан и в XXI веке.

В некоторых случаях пользуются металлическими шпильками. Это подразумевает, что нельзя обойтись без упрочняющих накладок из металла. Часть мастеров отдает предпочтение гвоздевым полосам из оцинкованного металла. Ряды зубцов высотой примерно 0,8 см — их основная характерная особенность. Гвоздевые полосы весьма надежны и практичны.

Коротко о главном

Установка стропильной системы является основным этапом строительства крыши. Это опорная конструкция, которая принимает и распределяет снеговую и ветровую нагрузку, удерживает в заданном положении кровельное покрытие, защищает стены и основание дома от воздействия влаги.

В состав стропил входит множество элементов, каждый из которых выполняет собственную задачу. Одни служат обвязкой периметра стен, другие поддерживают стропильные ноги, третьи соединяют их и удерживают в неподвижности. В результате получается прочная уравновешенная конструкция, вес которой невелик. А несущая способность весьма значительна.

Элементы системы могут соединяться несколькими способами, что позволяет получать разные конструкции крыш. Выбор той или иной формы производится на этапе проектирования, но, при необходимости, можно изменить форму и конфигурацию отдельных участков или всей крыши.

Монтаж рекомендуется поручать опытным специалистам, способным грамотно выполнить сборку и не допустить ошибок.

Превращаем деревянный брус в стропила

Изготавливаем шаблон, с помощью которого будет выполняться дальнейшая работа. Стропила имеют однотипную конструкцию, так что шаблон позволит вам сэкономить силы и время.

Для разметки и подрезания стропил используйте шаблонДля разметки и подрезания стропил используйте шаблон

Соединяем две доски по одному краю гвоздем. В результате вы должны получить конструкцию, напоминающую ножницы.

Изготовление шаблонаСхема шаблона

Ставим свободные края «ножниц» на опоры в точках будущего размещения стропил. Это позволит определить уклон кровельного ската.

Берем дополнительную пару гвоздей и фиксируем угол, установленный между досками. На этом шаблон готов. Дополнительно зафиксируйте его поперечной перекладиной. Чтобы установленный угол уклона кровельного ската не менялся под воздействием нагрузок, перекладину крепите саморезами.

Будьте предельно внимательны при создании шаблона. Даже из-за малейших отклонений вся конструкция может испортиться.

Далее делаем новый шаблон для подготовки монтажных зарезов на элементах системы. Используйте фанеру толщиной 0,5 см. Для укрепления применяйте 2,5-сантиметровую доску. Размеры зарезов подбирайте с учетом сечения используемых стропил.

С помощью готовых шаблонов делаем зарезы и начинаем собирать ферму.

Разметка противоположного конца стропилРазметка противоположного конца стропилПолноразмерный шаблон стропил

Определение угла наклона

Учитывая изложенные выше факторы – снеговую и ветровую нагрузку, выбранный тип материала – и зная примерную конструкцию здания, можно определить угол крыши. Более детально правила расчета изложены в статье. Далее на основании этой информации рассчитывается сборная нагрузка (от собственного веса и внешних нагрузок) на стропильную конструкцию. По результатам расчета определяется шаг стропил и их сечение.

Пример расчета нагрузки на стропила

Строительство планируется в Иркутске, дом с высотой 5,6 м будет располагаться в низине, явно выраженных преобладающих ветров нет. Данный район относится к снеговому району 2 и ветровому 3. Соответственно, снеговая нагрузка составляет 120 кг/м.кв., а ветровая 30 кг/м.кв. Суммарная нагрузка 150 кг/м.кв.

Материал кровли – металлочерепица с весом 4 кг/м.кв. Для нее допустим уклон от 12 градусов, но большинство производителей рекомендует для односкатной крыши 20…30 градусов. Если принять 20 градусов, необходимо обеспечить качественную гидроизоляцию, что добавляет к весу квадратного метра покрытия 2…5,5 кг/м.кв. Поскольку верхняя часть дома планируется как жилая, необходимо также утепление. В качестве термоизоляции принимаем базальтовую вату плюс подшивку изнутри гипсокартоном. Примерный вес квадратного метра такого утепления – около 4,5…5 кг.

Необходимо также принять во внимание вес деревянной обрешетки под металлочерепицу, это еще не менее 10…12 кг, и вес самих стропил. Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв

Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв.

Определение шага стропил и их сечения

Для вычисления этих данных есть расчетные формулы. Однако при отсутствии инженерного образования и желания высчитывать коэффициенты можно использовать табличные значения.

Для выяснения высоты балки (стропила) можно опираться на известный уже угол наклона и расчетную длину, которая определяется по тригонометрическим формулам.

Разница между высотой одной и второй опорных стен крыши для пролета, например, 4 м и угла наклона 20 градусов составит:

L_bc=L_cd×tgA=6×0,364=2,18 м

Длина стропильной ноги (стропила):

L_c=L_bc÷sinA=2,18÷sin20=6,4

С учетом вылета в обе стороны не менее 500 мм (обязательный свес крыши) принимаем длину стропила 7,4 м.

Для двухопорных стропил принята таблица

Пролеты свыше 6 м принято опирать на три точки – две несущие стены и шпренгельную ферму, например, или с опорой на лежень. Пролеты 4,5 м применимы в мансардах, террасах, банях, верандах, а также различных пристройках. В жилых постройках, как правило, расстояние между опорами равно или превышает 6 м.

Соответственно с учетом длины стропила выбирается сечение балки и шаг между ними.

Следует учитывать: под длиной стропила в данном случае понимается расстояние между точками опоры!

То есть в приведенном примере – длина всей стропильной ноги 7,5 м и пролет 6 м допустимо использование опирания на несущие стены (через мауэрлат) и подстропильную ногу. Тогда сечение при шаге 140 см следует принимать 100х200 мм, а при шаге 90см допустимы 75х200 мм. Желательно все же увеличивать сечение балки на 10…15% для получения необходимого запаса прочности.

Проверить нагрузочную способность крыши, правильность выбранного угла с выбранными параметрами можно в одном из онлайн-калькуляторов. Там же можно получить данные о том, сколько материалов потребуется для строительства такой крыши.

Как видно из приведенного скриншота с упрощенным чертежом здания, пункты «Расчет стропил», «Расчет обрешетки», «Снеговая нагрузка» раскрывающиеся, в них необходимо подставить выбранные данные.

Результат расчета показан ниже.

Как видно из результата, предлагается при данной нагрузке, кровельном материале, размерах и шаге стропил выбрать сечение балок равным не 75х200 мм, как предлагается в нормативах, а 70х230 мм. Однако это минимальное значение, к тому же такое сечение не является стандартным. Поэтому – с учетом запаса на прочность – лучше отдать предпочтение сечению 100х200 мм.

Важно: помимо обычных стропил (балок) можно использовать треугольные фермы. Это значительно увеличит нагрузочную способность конструкции, но подобные элементы требуют профессионального расчета.

Стропила из доски 50х100. Расстояние между стропилами: принципы и примеры расчетов шага стропильной системы

Задача правильно рассчитать расстояние между стропилами – очень ответственная. От того, насколько серьезно вы приступите к ее решению, будет зависеть не только надежность и долговечность крыши, но и все последующие работы на ней: укладка утеплителя, монтаж кровельного покрытия, установка доборных элементов. Если подтасовать шаг стропил под листы кровли, как это многие делают, то не факт, что между стропилами потом войдет утеплитель.

Если же ориентироваться только на утеплитель – первая же зима с ее обильным русским снегом сокрушит стропильную систему. Вот почему вся суть в том, чтобы подобрать оптимальный шаг стропил на для всех скатов, и вот этому умению мы вас сейчас научим.

Вот хороший

Итак, расстояние между стропилами определяется такими важными факторами:

1. Форма крыши (двускатная, односкатная или многоскатная).
2. Угол наклона крыши.
3. Параметры бруса, который используется для изготовления стропил (ширина, толщина).
4. Конструкция стропильной системы (наслонная, висячая или скользящая).
5. Совокупность всех нагрузок на крышу (вес покрытия, атмосферные явления и др.).
6. Материал обрешетки (20х100 или 50х50) и ее параметры (сплошная, с пробелами 10 см, 20 см или сплошная из фанеры)

И каждый из этих параметров нужно брать во внимание, о чем как раз эта статья. Для правильного расчета сечения стропил и шага их установки сегодня существует много сложных формул

Но помните, что такие формулы были в свое время разработаны больше для того, чтобы была возможность не столько идеально рассчитать конструктивов крыши, сколько изучить работу таких элементов

Для правильного расчета сечения стропил и шага их установки сегодня существует много сложных формул. Но помните, что такие формулы были в свое время разработаны больше для того, чтобы была возможность не столько идеально рассчитать конструктивов крыши, сколько изучить работу таких элементов.

Например, сегодня пользуются популярностью несложные онлайн-программы, которые неплохо рассчитывают параметры стропил. Но идеально, если вы сможете самостоятельно поставить конкретные задачи и вычислить все, что вам нужно

Важно понять до мелочей, что именно происходит в стропильной системе во время эксплуатации, какие именно силы на нее воздействует и какие нагрузки. А компьютерная программа не всегда может учитывать все, то что замечает человеческий мозг

Поэтому мы советуем вам произвести все расчеты все-таки вручную.

Первым делом определитесь с самым главным пунктом: типом крыши и ее назначением. Дело в том, что крыша жилого дома зимой выдерживает на себе большую шапку снега, постоянный ветер на высоте и еще ее нередко утепляют изнутри, а вот к стропильной системе небольшой беседки, спрятанной под кронами деревьев, предъявляют совсем другие требования.

Методы наращивания

Длина стропильной ноги складывается из длины ската и длины свеса крыши, поэтому она может превышать стандартный размер пиломатериалов, составляющий 6 метров. Чтобы удлинить доски, из которых изготавливаются стропила, нужно соединить две или три доски между собой. Чтобы наборная стропильная нога не теряла прочностные качества, необходимо правильно рассчитать место сращивания и надежно зафиксировать его одним из следующих методов:

• Соединение встык. Чтобы нарастить стропила эти методом, концы бруса отпиливают под углом 90 градусов, соединяют между собой, а затем с обеих сторон накладывают деревянные накладки, фиксируя их в нескольких местах длинными болтами в шахматном порядке. Этот способ подходит для сращивания стропил, изготовленных из досок сечением 50х150 мм.

• Соединение «косым прирубом». Если стропила изготавливают из бруса квадратного сечения, то легче всего нарастить их методом «косого прируба». Эта технология заключается в том, что концы соединяемых элементов подрезают под косым углом, а затем соединяют через сквозное вертикальное отверстие шпилькой. Главное, чтобы диаметр отверстия соответствовал или был на 1 мм меньше крепежного элемента, иначе в конструкции возникнет люфт, вызывающий нагрузку на изгиб.

• Соединение нахлест. Чтобы нарастить стропила из деревянных досок по длине, можно соединить отдельные элементы внахлест. Этот простой способ получить достаточно жесткое и прочное крепление. Нахлест между досками должен составлять не менее 1 м, а крепление гвоздями осуществляется в шахматном порядке.

Методы наращивания

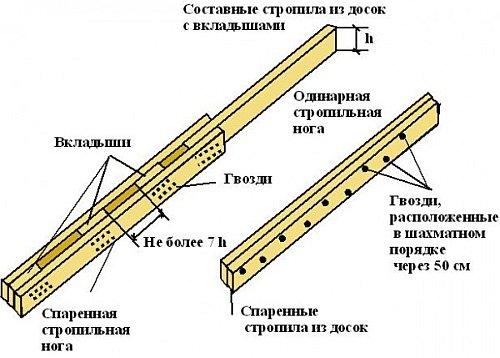

Наборные и сдвоенные стропила

Что собой представляют наслонные стропильные ноги

Итак, наслонные стропила – это брусы или толстые доски, которые формируют скаты крыши. Нижним концом они упираются в мауэрлат, верхним в коньковый прогон. Отличительная черта наслонных стропильных ног – это их упор на конек крыши дома. В конструкции с висячими стропилами коньковый брус не используется.

В качестве стропильных ног обычно используют доски толщиной не менее 50 мм и шириной 150 мм. Если кровельная конструкция – это больших размеров сооружение со скатами значительной площади, то в качестве стропильных ног устанавливают брусы с минимальным сечением 100х100 мм.

Минимальное сечение доски для стропил – 50х150 ммИсточник doskirnd.ru

Необходимо отметить, что в каждом конкретном случае стропильную систему рассчитывают, где конечным результатом выступает сечение стропил. Для этого учитывают природные нагрузки, действующие в регионе, где возводится дом, плюс вес используемого кровельного материала. Этот же расчет определяет и шаг установки стропильных ног. Необходимо отметить, что два этих расчетных показателя зависят друг от друга. И зависимость эта прямая. То есть, чем больше сечение стропил, тем больше шаг их установки. И наоборот.

Добавим, что в расчете используют также и угол наклона скатов крыши. Этот параметр влияет на сечение и шаг монтажа стропильных ног. Чем угол наклона ската больше, тем меньше действуют на него нагрузки. Тем меньшего сечения досок можно будет использовать. С шагом монтажа надо обязательно провести дополнительный расчет.

Шаг стропил зависит от угла наклона ската крышиИсточник landshaft.guru

Разновидности стропил наслоного типа

Как таковой классификации не существует. Но необходимо понимать, что кровельная конструкция имеет определенные размеры, где в основе лежит длина стропильных ног и угол наклона крыши. Понятно, что длинные стропила подвергаются большим нагрузкам даже от собственного веса, поэтому могут изогнуться, создавая неровные плоскости скатов. Чтобы этого не происходило, под них устанавливают опорные конструкции. Их два вида:

Под каждую стропильную ногу устанавливают по одной или несколько опорных столбов. Все зависит от длины стропильного элемента.
Стропила укладывают под промежуточный прогон, который устанавливают на несколько опорных стоек

Обратите внимание на фото ниже, на нем показан как раз такой вариант. Обычно его используют в том случае, если пролет одного ската превышает 6 м.

Промежуточный прогон из бруса (доски) под стропильные ноги кровельной конструкцииИсточник yandex.uz

Если пролет меньше 6 м, то никакие подпорки под стропильные ноги не устанавливают. Правильно рассчитанные параметры брусов и досок, а это сечение и шаг установки, гарантируют надежность кровельной конструкции в целом. На нижней фотографии как раз такой вариант показан.

Стропильная система без промежуточного прогонаИсточник elita-mebel.ru

Вообще, с крышами небольшого размера все просто. Потому что компактность конструкции обеспечивает ее надежность в эксплуатации. И это своего рода экономия, потому что, чем меньше размеры, тем меньше можно использовать дополнительных элементов. В этом плане крыши больших размеров являются затратными, потому что для обеспечения надежности и устойчивости стропильной системы приходится усиливать их в парах.

Обратите внимание на фотографию ниже. На ней четко видно, что стропила между собой соединены поперечинами, которые называют затяжками

Так вот именно эти самые затяжки обеспечивают устойчивость стропил в парах, не давая им разъезжаться в разные стороны. А это может произойти, ведь любые нагрузки, действующие в разных направлениях, в сумме дают одно давление в одном направлении – в горизонтальном.

Надо также добавить, что затяжки могут быть установлены в разных местах, то есть на разном уровне. Обычно их три: у нижнего края, посередине, у конька. На фотографии показана кровельная конструкция двускатной крыши, стропила которой соединены двумя затяжками: средней и верхней.

Затяжки, используемые в конструкции двускатной крышиИсточник bonum.spb.ru

Основные требования к выбору пиломатериала

Стропильная конструкция должна быть прочной, так как подвергается значительным нагрузкам как под воздействием веса материала кровли, так и погодных явлений. Не менее важна и легкость системы, чтобы исключить чрезмерные нагрузки на фундамент и несущие элементы строения. Чаще всего для этих целей используют пиломатериал из сосны или ели, так как:

• строительные ресурсы из этих пород древесины располагают необходимой прочностью;
• сырье легко обрабатывается;
• доски не деформируются из-за неравномерного напряжения, так как волокна древесины этих пород относительно прямые.

Еще одним плюсом в пользу использования сосны и ели для стропильной конструкции считается доступность продукции.
