Станки по дереву для домашней мастерской: чертежи, инструкции и фото-примеры

Устройство бытового станка. Его функции и назначение различных инструментов

При сравнении профессионального станка с бытовым становится понятно, что бытовое универсальное устройство отличается компактностью. Этому способствует наличие оного двигателя: электромотор спрятан под рабочий стол в станине, а благодаря зонированию поверхности столешницы работать удобно и безопасно. Обычно по одну сторону направляющей планки столешницы находится рубанок, а по другую – дисковая пила. Сбоку, на небольшой площадке, можно размещать детали, а на патрон закреплять фрезы и сверла. В комплект к станку входят линейки, струбцины и упоры.

Бытовой станок подойдет для любительских работ по дереву в домашней мастерской, а также небольшой столярном, мебельном производстве. При выборе станка обязательно учитывайте площадь помещения и размещайте агрегат так, чтобы всегда иметь удобный доступ к рабочему узлу.

Рабочий инструмент получает энергию от двигателя. Покупая бытовой деревообрабатывающий станок, помните, что производительность устройства прямо пропорциональна мощности привода и частоте вращения ротора.

Общий вид станка в режиме пиления: 1 — пильный стол; 2 — расклинивающий нож; 3 — защитный кожух; 4 — пильный диск; 5 — направляющая линейка; 6 — приспособление для поперечной распиловки под углом; 7 — ось; 8 — ручки; 9 — механизм привода; 10 — выключатель

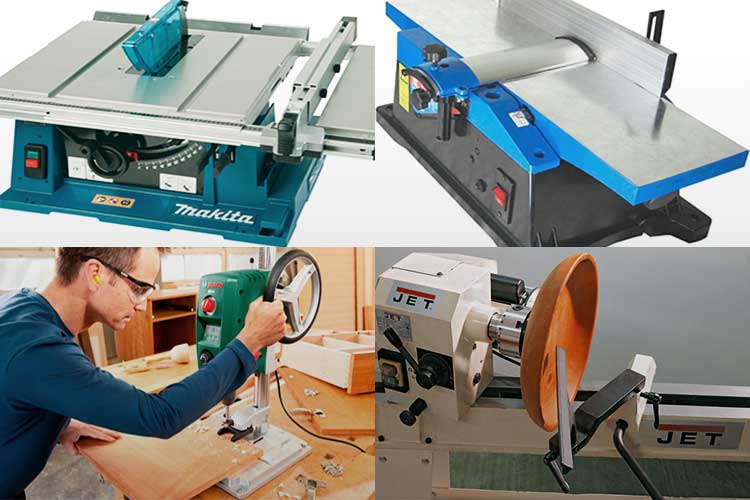

Основные рабочие инструменты универсальных деревообрабатывающих станков для дома

Функция станка зависит от «насадки», которая выбрана на данный момент в качестве рабочего инструмента. Это может быть:

• сверло;
• строгальный вал;
• фреза;
• круглая пила;
• абразивный круг;
• рейсмусовый вал и т. д.

Какие функции выполняют различные инструменты:

Функция	Инструменты
Распиливание	дисковая пила, у некоторых моделей – модуль ножей
Строгание, фугование	вал ножей необходимо установить по центру выделенной для данной задачи поверхности, как правило, на самом большом участке столешницы
Фрезеровка, сверление	зачастую (из соображений экономии пространства) эти функции объединяют в одну; вал ножей расположен в горизонтальной плоскости, а инструмент фиксируется при помощи универсального патрона
Шлифование	шлифовальный круг можно установить в сверлильный модуль, в некоторых моделях для ленты предусмотрены специальные вальцы

Кроме того, станок может обладать дополнительными функциями. Такими, как:

• магнитный пускатель;
• подавитель вибраций;
• плавный пуск;
• поддержание оборотов двигателя на одном уровне при любой нагрузке;
• предотвращение перегрева при помощи термореле;
• автоподача деталей;
• функция аварийного отключения;
• защита от перепадов электричества.

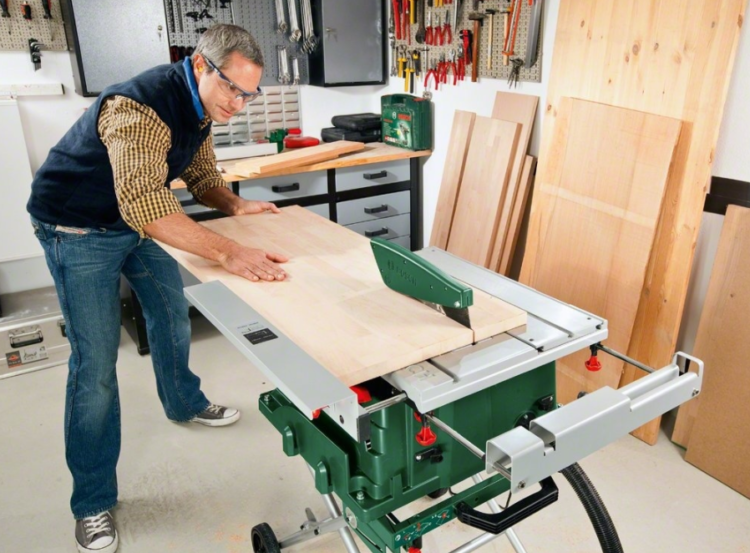

Рабочий стол мини деревообрабатывающих станков для дома

Часто при работе на универсальном деревообрабатывающем станке с рейсмусом или другим инструментом актуальна регулировка глубины резки, фрезерования или распила. В таком случае можно изменить высоту рабочего стола. Для повышения глубины стол опускают, а если глубину нужно уменьшить, поднимают.

Грамотный выбор деревообрабатывающего оборудования, изучение возможностей и нюансов работы различных станков позволит извлечь из покупки максимум пользы и подобрать подходящее именно под ваши нужды устройство

При выборе станка обязательно обращайте внимание на жесткость стола

Особенно важно не забыть об этом, если вы решили сделать деревообрабатывающее устройство самостоятельно. Чем прочнее стоит стол, тем меньше подвержены вибрации предметы, которые на нем находятся, что обеспечивает большую точность обработки заготовки

Лучшим вариантом в плане жесткости является рабочий литой стол

Чем прочнее стоит стол, тем меньше подвержены вибрации предметы, которые на нем находятся, что обеспечивает большую точность обработки заготовки. Лучшим вариантом в плане жесткости является рабочий литой стол.

Правила безопасности при работе на станке

Любое станочное оборудование имеет класс повышенной опасности для человека. Вот такие плакаты висели в каждом заводе и мастерской.

Памятка для столяра времён СССР

Наша редакция также составила свой перечень правил, внимательно перечитайте следующие пункты (а лучше распечатайте и повесьте в мастерской):

1. Работа на станке в алкогольном опьянении, под действием лекарств или прочих веществ категорически запрещена.
2. Работа в мастерской должна проводиться в специальной защитной одежде, которая исключит возможность захвата её вращающимися элементами.
3. Рабочая зона должна быть освещена, свет не должен «слепить» глаза работающему за станком.
4. Глаза должны быть обязательно защищены специальными очками.
5. Во время работы станка необходимые крепёжные элементы, а также защитные приспособления должны быть плотно закреплены.
6. Частицы абразивных материалов после каждого этапа работ должны быть удалены с рабочих поверхностей и пола.
7. Электрические розетки, удлинители, любое электрическое оборудование должно быть в исправном состоянии и изолировано.
8. Необходимо обеспечить станку надёжное заземление. А сами розетки и каналы, ведущие к щитку, следует снабдить «автоматами».

Популярные модели и производители

Современный рынок просто напичкан многофункциональными станками от разных производителей: отечественных и зарубежных. Потребителю сложно выбрать определенную модель, поэтому стоит разобраться в них. Статистика уверяет, что есть на рынке популярные марки, уровень продаж которых очень высок. И в основном это отечественные станки.

Станки «Муравей»

Деревообрабатывающие станки «Муравей» — это детище ОАО «Алгоритм» из города Рыбинск. Компания предлагает семь моделей, который друг от друга отличаются мощностью, скоростью вращения электродвигателя и функциональными возможностями. Соответственно и цена у них разная.

Станок Муравей

Операции	СД-3	СД-3-02	СД-3-03	СД-4	СД-4-01	СД-5	СД-6
Распил	+	+	+	+	+	+	+
Фугование	+	+	+	+	+	+	+
Фрезерование дисковой пилой	+	+	+	+	+	+	+
Фрезерование фасонное	+	+	+	+	+	—	—
Сверление	+	+	+	+	+	—	—
Рейсмусование	+	+	+	—	—	—

При этом технические характеристики не сильно отличаются друг от друга.

Технические характеристики	Параметры
Глубина пропила, мм	85
Ширина фугования, мм	200-250
Толщина заготовки при рейсмусовании, мм	5-75, у СД-6 10-100
Глубина рейсмусования за один проход, мм	0-3
Глубина паза при фрезеровке дисковой пилой, мм	50
Ширина	40
Мощность электродвигателя, кВт	2
Скорость вращения вала, об/мин	4200

Станок «Мастер-Универсал»

Деревообрабатывающие станки «Мастер-Универсал» изготавливает московская компания ООО «ЮниМастер». Она предлагает шесть моделей многофункционального оборудования для обработки древесины бытового использования. Есть в модельной линейке и напольные конструкции, и настольные. К последним можно приобрести станину, то есть, превратить их напольные.

Марка «Мастер-Универсал»

Но среди всех предлагаемых вариантов самый функциональный – это марка «Мастер-Универсал Р». С его помощью можно проводить: распиловку (продольную, поперечную и под углом), рейсмусование, строгание (по горизонтали и под углом), сверление, фрезерование.

Технические характеристики	Параметры
Толщина заготовки при рейсмусовании, мм	250
Ширина строгания, мм	250
Максимальная глубина строгания, мм	3,5
Максимальная глубина пропила, мм	85
Угол распиловки, градус	0-45
Количество ножей	2
Мощность электродвигателя, кВт	2,2
Скорость вращения вала мотора, об/мин	5500

Конечно, нельзя ограничиваться лишь отечественными марками многофункциональных станков по обработке дерева. Рынок предлагает огромнейший ассортимент и зарубежных аналогов. К примеру, деревообрабатывающие станки «Могилев» от белорусского производителя завода «Белмаш», японское и китайское оборудование сегодня очень популярно. Европейские фирмы также стараются закрепиться на российском рынке.

Универсальный станок «Макита»

Лучшие модели

Большинство многофункциональных станков изготовлено по единой схеме. Они мало отличаются с точки зрения общего строения, типа привода и прочих деталей. Однако, все они обладают собственными особенностями, прочностью и точностью настройки каждого узла.

Среди образцов продукции разных производителей немало станков, которые выделяются своими рабочими качествами. Рассмотрим их подробнее:

КОРВЕТ 231-31

Комбинированный строгальный станок, обладающий функциями:

• строгание;
• рейсмусование;
• сверление;
• пиление.

На ножевом валу имеется 4 режущих кромки, что позволяет получить чистую поверхность. Скорость вращения вала — 4000 об/мин. Ширина строгания (максимальная) составляет 310 мм, а высота рейсмусования — до 220 мм. Стоимость — 143500 руб.

PROMA ML353G

Продукция чешских инженеров, произведенная в Китае. Модель ML353G относится к профессиональным образцам.

В набор функций входят:

• строгание;
• рейсмусование;
• пиление;
• пазование;
• фрезерование;
• сверление.

Мощность трехфазного двигателя — 4,5 кВт. Ножевой вал оснащен тремя режущими кромками, что облегчает установку и настройку. Ширина строгания — 600 мм, что позволяет обрабатывать мебельные щиты. Цена станка составляет 336753 руб., что доступно не всем желающим. Однако, набор функций и точность обработки достойны такой стоимости.

BELMASH SDM-2500PRO

Компактный станок, удобный для установки в гараже или небольшой мастерской.

В набор функций входят:

• пиление в продольном и поперечном направлении, под углом;
• строгание пласти и кромок, под любым углом;
• фрезерование торцевыми и дисковыми фрезами;
• сверление.

Мощность двигателя 2,5 кВт, а скорость вращения рабочего вала — 2850 об/мин. На шпинделе фрезерного отделения частота 7700 об/мин. Строгальный вал оснащен тремя ножами. Ширина строгания — 28 см (максимум). Цена станка — 54000 руб.

STINKO WOODKRAFT ST-2200

Настольный станок, способный выполнять несколько задач:

• строгание пластей или кромок;
• пиление в продольном или поперечном направлении (под углом);
• сверление.

Двигатель мощностью 2,2 кВт вращает рабочий вал со скоростью 5500 об/мин. Ножевой вал оснащен тремя ножами. Максимальный диаметр сверла — 16 мм. Цена станка — 27000 руб.

Кратон WM-Multi-06P

Станок российского производства, способный выполнять разные операции:

• пиление в разных направлениях;
• строгание пласти или с выборкой четверти;
• рейсмусование;
• фрезерование;
• сверление.

Однофазный двигатель мощностью 2,2 кВт вращается со скоростью 3500 об/мин. Станок может пилить доски толщиной до 60 мм. Глубина рейсмусования может достигать 270 мм. Стоимость станка — 73000 руб.

Hammer MFS900

Компактный станок в настольном исполнении.

Выполняет функции:

• пиление;
• фрезерование;
• полирование;
• заточка режущего инструмента.

Мощность двигателя составляет 0,9 кВт. Скорость вращения рабочего вала — 8500 об/мин. Посадочный диаметр фрез — 20 мм. Допускается пиление досок толщиной до 43 мм. Цена — 12000 руб.

Metabo HC 260 C

Комбинированный станок японского производства, способный выполнять функции:

• строгание;
• рейсмусование;
• сверление.

Мощность двигателя — 2,8 кВт. Частота вращения ножевого вала с двумя режущими кромками — 6500 об/мин. Максимальная толщина стружки — 3 мм. Цена — 79000 руб.

Намеренно приведены модели с разным функционалом, характеристиками и стоимостью. Каждый мастер может подобрать себе нужный вариант, руководствуясь собственными соображениями и возможностями.

Виды многофункциональных бытовых деревообрабатывающих станков 220 В

Все бытовые станки делятся на два типа:

• автономные;
• настольные.

Автономные станки и их особенности

Автономные станки подходят для выполнения профессиональных задач. Они занимают больше места и весят больше любительских, зато справляются с любыми функциями от пиления поперек и под углом до выборки пазов. Такой прибор оснащен всем необходимым для комфортной и безопасной работы: в его арсенале всевозможные упоры, коробы и прижимы, а также система удаления пыли и стружки.

Комбинированный многофункциональный деревообрабатывающий станок Holzmann К5-315 VF -2000

Мощность такого агрегата от 3 до 5 кВт, в станке обычно два или три мотора. Иногда во многофункциональном аппарате используют два двигателя, работающих от разных источников питания – электрического и бензинового или дизельного.

Такой станок имеет смысл приобретать в случае профессиональной работы по дереву.

Настольные бытовые многофункциональные деревообрабатывающие станки с рейсмусом

Настольный станок предназначен для любительской работы по дереву. В его арсенале – 2-5 типов обработки. Работает такой агрегат от электропривода, мощность которого составляет от 0,9 до 3 кВт. Данный аппарат идеален для небольшой мастерской или подсобного хозяйства, а главные его функции – строгание и распиловка. Можно даже найти или сделать чертежи деревообрабатывающего станка своими руками, однако без отсутствия опыта стоит задуматься о покупке профессионального оборудования.

Зачастую у настольных бытовых станков функцию рейсмуса выполняет верхний прижим. Однако, если вам часто актуален этот инструмент, можно найти модель бытового станка, оснащенную рейсмусом.

Устройство простейшего универсального станка с дисковой пилой и рейсмусом: 1 — разъемная станина; 2 — приемный подвижный стол; 3 — поддерживающий неподвижный стол; 4 — пильный стол; 5 — ножевой барабан; 6 — привод; 7 — шкурильный барабан

Фрезерный станок по дереву

Этот станок позволяет вырезать профили и рельефные элементы необходимой формы. Форма элементов задается используемой в работе фрезой. В наиболее распространенном варианте исполнения станка фреза вращается в зафиксированном положении. Деталь при этом проходит, касаясь её и опираясь на стол и на направляющую планку.

Заранее выставляется расположение направляющей относительно оси фрезы и расположение фрезы по высоте относительно стола. С помощью этого станка легко производятся декоративные предметы интерьера, например плинтусы.

В менее распространенном станке деталь неподвижна, а фреза двигается относительно неё. Такие станки зачастую обладают числовым программным управлением. Таким образом, например, создаются витиеватые узоры на деревянных дверях.

Основные технические параметры таких станков: потребляемая мощность электродвигателя, скорость вращения фрезы, размеры фрезерного стола, величина регулируемого хода фрезы.

Классификация устройств

Универсальные станки для обработки дерева подходят для большинства задач, связанных с обработкой древесины.

По степени универсальности

Во многих устройствах применяется принцип многозадачности инструмента – когда один и тот же агрегат станка может выполнять несколько функций, достаточно поменять насадку. Такая техника хорошо подходит для последовательной обработки кромок, выпиливания пазов, других отдельных рабочих операций.

Деревообрабатывающий мини-станок для выполнения распилочных работ и сверления

В среднем такие станки способны выполнять 5 или 6 функций. Основные из них: резка древесины с помощью фрезы, распил и строгание с помощью режущего вала, сверление, фрезеровка, шлифование, причём последняя задача может быть решена с помощью диска или ленты.

По типу и мощности оборудования

Мощность оборудования – один из важнейших критериев выбора. От неё зависит, какой толщины заготовку можно обрабатывать, каких размеров пазы и отверстия можно делать. При должной сноровке и знаниях совсем скоро вы сможете создать вот такой станок – уже из дерева, выпиленного своими руками.

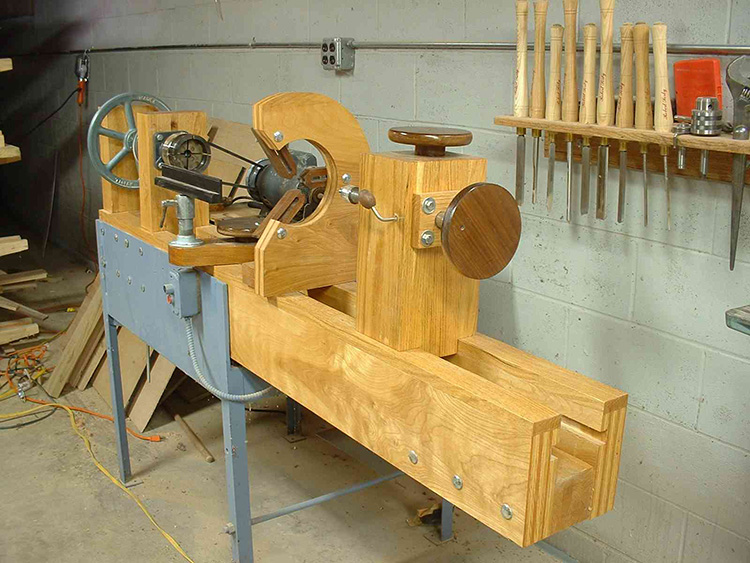

Токарный станок из дерева

Есть ещё одна характеристика, которая позволит быстро и качественно создать подобный шедевр, – количество оборотов электродвигателя, которое часто напрямую связано с мощностью мотора.

По прочим критериям

Очень важно обращать внимание на заменяемость деталей и насадок. Даже многофункциональный станок обязательно имеет свою основную функцию, а остальные могут обеспечить сменные насадки. В одном производитель предусмотрел большее количество сменных ножей, в другом усовершенствовал вал или крепления для сверлений

В одном производитель предусмотрел большее количество сменных ножей, в другом усовершенствовал вал или крепления для сверлений.

Вариант комплектации многофункционального станка

В некоторых моделях вместо этих инструментов могут быть использованы другие. К примеру, вместо фрезы − модуль ножей, вместо шлифовального круга − лента

При выборе станка необходимо обращать внимание на размер дисковой пилы, максимальные размеры сверла, рабочую ширину строгания, глубину распиливания. Все эти параметры обязательно указываются в техпаспорте изделия

Крепить станок к верстаку надо только специальными устройствами, которые предусмотрены производителем. Самодеятельность здесь ни к чему хорошему не приведёт.

Выбирая максимальные размеры, вы увеличиваете возможности станка в плане обработки на нём разных заготовок. Но при этом увеличивается мощность электродвигателя, а значит, и расход электроэнергии, и габариты самого станка.

По какой цене можно купить многофункциональный станок по дереву

Стоимость изделий подобного класса зависит от набора функции. Предлагаем сравнительную таблицу и характеристики самых популярных моделей, по состоянию на март 2018 года.

Наименование	Особенности	Функции	Средняя цена (по состоянию на апрель 2018 г.), руб.
BELMASH МОГИЛЁВ 2.4 с подставкой П-2 и комплектом ножей	Предназначен для обработки древесины (фанеры, древесно-стружечных плит и т.п.) пилением и фугованием с ручной подачей заготовки.	Строгание по плоскости и под углом. Продольная распиловка в разных вариациях в том числе и под углом. Поперечная распиловка.	22 000
BELMASH SDM-2500M	Станок оснащён обновлённой комбинированной линейкой, которая включает в себя параллельный и угловой упоры. Все шкалы на неё нанесены струйным способом с последующим лазерным отверждением.	Строгание (фугование) по пластине или кромкам, а также под углом. Распиловка в разных плоскостях и под углом. Распиловка вдоль волокон под углом с помощью комбинированной линейки. Распиловка поперёк волокон под углом с помощью поворотного кронштейна. Фрезерование дисковыми фрезами. Фрезерование концевыми фрезами, сверление.	35 000
BELMASH SDMR-2500	Станок имеет комбинированную линейку, аналогичную станкам серии SDM. С помощью кареток, перемещающихся вдоль направляющих, можно настроить необходимое положение параллельной направляющей (для строгания и пиления) и поворотного кронштейна (для распиловки под углом).	Строгание (фугование) по пластине или кромкам. Строгание (фугование) под углом (по рёбрам). Рейсмусование. Распиловка вдоль и поперёк волокон. Распиловка вдоль волокон под углом с помощью комбинированной линейки. Распиловка поперёк волокон под углом с помощью поворотного кронштейна. Фрезерование дисковыми фрезами.	42 000
Муравей СД 3-00	Модель с возможностью строгания пиломатериала в заданный размер по толщине (рейсмусование). Выпускается в двух модификациях с разным типом питающего напряжения.	Распиловка. Фугование. Фрезерование дисковой фрезой. Фрезерование фасонной фрезой. Рейсмусование. Сверление.	46 000
Прораб 5625	Многофункциональный деревообрабатывающий станок предназначен для обработки заготовок из древа и его производных.	Рейсмусование. Строгание по плоскости. Строгание под углом. Строгание с прижимным устройством. Продольная распиловка. Продольная распиловка по ребру под углом. Отбор четверти. Поперечная распиловка. Поперечная распиловка под углом. Фрезерование. Сверление.	35 000
Энкор Корвет-320	Подключение двигателя с применением ременной передачи снижает уровень шумов и предотвращает излишние нагрузки. Стол изготовлен из литого чугуна.	Строгальные, пильные, сверлильные и фрезерные операции.	33 000

Возможности бытового и промышленного оборудования

Современные деревообрабатывающие станки — высокопроизводительные устройства, которые могут быть как универсальными, так и узкоспециализированными. Но все они обладают рядом преимуществ перед ручной обработкой:

• предельная точность в размерах;
• высокая скорость при обработке;
• большая производительность в единицу времени;
• высокое качество изделия;
• безопасность в процессе обработки;
• сниженный шумовой уровень;
• простота эксплуатации.

Обрабатывающее оборудование может иметь узкую направленность, также существуют модели с комбинированным функционалом для выполнения разных задач. Как выбрать именно то устройство, которое максимально подойдет под ваши цели?

Выделяют несколько типов столярных устройств:

• распиловочный — разрезает заготовки продольно, поперечно, криволинейно;
• прессовальный — изготавливает материалы из дерева;
• строгальный — выравнивает поверхность деревянной заготовки, профильно-плоскостная обработка;
• сверлильный — создает отверстия различного размера;
• фрезеровочный — профилирует элементы, обрабатывает контур и эстетически совершенствует деталь;
• шлифовальный — полировка деталей.

JET

	PWL-1440L	Макс. диаметр заготовки 350 мм	Макс. длина заготовки 1000 мм	В наличии	8 500 q 248 BYN 40 417 KZT 7 927 KGS 50 074 AMD $95 78 €
	JWL-1220L	Макс. диаметр заготовки 305 мм	Макс. длина заготовки 510 мм	Под заказ	31 000 q 905 BYN 147 406 KZT 28 911 KGS 182 623 AMD $349 284 €
	JWL-1220LVS	Макс. диаметр заготовки 305 мм	Макс. длина заготовки 510 мм	Под заказ	37 000 q 1 080 BYN 175 937 KZT 34 506 KGS 217 969 AMD $417 339 €
	JWL-1015	Макс. диаметр заготовки 250 мм	Макс. длина заготовки 370 мм	В наличии	43 000 q 1 256 BYN 204 467 KZT 40 102 KGS 253 316 AMD $485 394 €
	JWL-1015VS	Макс. диаметр заготовки 250 мм	Макс. длина заготовки 370 мм	В наличии	50 000 q 1 460 BYN 237 752 KZT 46 630 KGS 294 553 AMD $564 458 €
	JWL-1221	Макс. диаметр заготовки 318 мм	Макс. длина заготовки 450 мм	Под заказ	62 000 q 1 811 BYN 294 813 KZT 57 822 KGS 365 246 AMD $699 569 €
	JWL-1443LB-M	Макс. диаметр заготовки 370 мм	Макс. длина заготовки 1100 мм	Под заказ	65 000 q 1 899 BYN 309 078 KZT 60 619 KGS 382 919 AMD $733 596 €
	JWL-1443L-M	Макс. диаметр заготовки 370 мм	Макс. длина заготовки 1100 мм	Под заказ	70 000 q 2 045 BYN 332 854 KZT 65 282 KGS 412 375 AMD $789 642 €
	JWL-1421VS	Макс. диаметр заготовки 368 мм	Макс. длина заготовки 450 мм	Под заказ	92 000 q 2 687 BYN 437 465 KZT 85 800 KGS 541 978 AMD $1 037 844 €
	JWL-1440VS	Макс. диаметр заготовки 370 мм	Макс. длина заготовки 1016 мм	В наличии	115 000 q 3 359 BYN 546 831 KZT 107 250 KGS 677 473 AMD $1 297 1 055 €
	JWL-1640EVS	Макс. диаметр заготовки 418 мм	Макс. длина заготовки 1000 мм	В наличии	175 000 q 5 112 BYN 832 135 KZT 163 207 KGS 1 030 937 AMD $1 974 1 606 €
	JWL-1840EVS	Макс. диаметр заготовки 470 мм	Макс. длина заготовки 1000 мм	Под заказ	190 000 q 5 550 BYN 903 460 KZT 177 196 KGS 1 119 303 AMD $2 143 1 743 €
	Powermatic 3520C	Макс. диаметр заготовки 508 мм	Макс. длина заготовки 910 мм	Под заказ	330 000 q 9 641 BYN 1 569 168 KZT 307 762 KGS 1 944 053 AMD $3 722 3 028 €
	Powermatic 4224B	Макс. диаметр заготовки 610 мм	Макс. длина заготовки 1067 мм	Под заказ	440 000 q 12 854 BYN 2 092 225 KZT 410 350 KGS 2 592 071 AMD $4 963 4 038 €

Устройство и принцип работы универсального деревообрабатывающего станка

Станок состоит из основных и вспомогательных частей. Первые выполняют операции и несут нагрузку, вторые предназначены для защиты мастера и управления устройством.

Таблица 1. Основные элементы конструкции и их назначение

Часть устройства	Функция	Материал изготовления
Станина (рама)	Удерживает движущиеся части устройства. Отвечает за устойчивость и неподвижность всех рабочих инструментов	Литой чугун или сварной стальной корпус
Рабочая плита	Плоская и гладкая поверхность для движения заготовок. В зависимости от модели станка может быть неподвижной или регулируемой	Чугун
Рабочий вал	Служит креплением для рабочих инструментов. От его положения зависит точность работы	Сталь
Режущий инструмент	Все насадки для сверления, пиления и строгания древесины	Углеродистая или легированная сталь
Двигатель	Обеспечивает передачу движения всем элементам конструкции	Сталь

Устройство на сварной станине с одним мотором и функциями строгания и пиления

Пространство плиты зонировано, каждая часть используются под отдельные цели. Мотор скрыт под рабочим столом. Выполнение некоторых функций требует замены режущих инструментов, например, вал для пилы используется и для дисковой фрезы.

Вспомогательные элементы станка – это ограждения режущих инструментов, кнопки пуска и остановки работы. В зависимости от модели устройства их может быть больше.

Многофункциональные станки работают от электродвигателей. Он может быть один на все инструменты или несколько отдельных для каждой операции. Устройство питается от сети 220 В. Движение от двигателя на вал передается одним из следующих способов: цепным, ременным, непосредственным (вал – продолжение двигателя) и зубчатым (посредством шестеренок). Станок запускается и останавливается кнопкой или рубильником.

Движущиеся элементы конструкции оснащены устройством для смазки — это позволяет длительное время и непрерывно использовать многофункциональный станок.

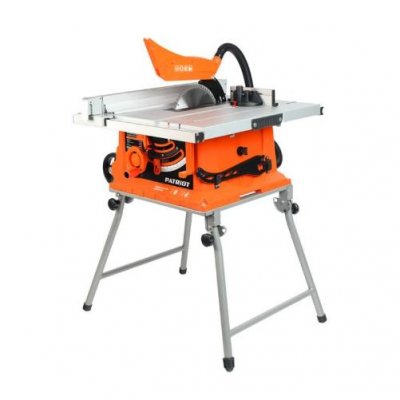

2 PATRIOT TS 255

Российские производители деревообрабатывающего оборудования не отстают от мировых брендов и выпускают очень интересные станки, которые можно смело назвать универсальными, а в ряде случаев еще и самыми лучшими. Перед нами один из таких станков от российской компании Патриот, выпускающей широкий ассортимент инструментов и оборудования. Это распиловочный станок, не требующий сложной установки и фиксации. У него уже имеются ножки, а значит, вам не придется искать место на верстаке. Ножки регулируются по высоте и имеют наклонный угол, что позволяет оставаться станку на месте даже при максимальной нагрузке на него.

В качестве режущего элемента используется циркулярная пила диаметром 240 миллиметров. Ее можно поднимать и опускать, а также менять угол наклона. Сверху пилы находится уловитель, собирающий стружку и помещающий ее в специальный мешок. Что касается недостатков, о которых часто упоминают в отзывах, то это довольно высокий уровень шума, издаваемый станком. Впрочем, это не удивительно, так как мощность двигателя, установленного здесь, составляет 1,6 киловатта.

Обзор современных производителей

Компания «ЛИОН» официальный дилер в РФ компаний, выпускающих токарные станки для дерева. Центральное представительство находится в городе Москва.

Шведская компания Logosol на протяжении уже более полувека является мировым производителем и поставщиком деревообрабатывающего оборудования по всему миру.

Продукция этой марки по праву ценится представителями малого и среднего бизнеса за отличное качество в сочетании с доступной ценой.
Производят высокоточные промышленные станки:

• токарные;
• токарно-фрезерные;
• токарные с ЧПУ;
• токарно-копировальные.

Китайская компания WoodTec экспортирует оборудование на внешний рынок. С 2003 года станки используются на заводах РФ. Она специализируется на сложном и дорогом оборудовании. Поставляет их крупным предприятиям и предпринимателям, работающих на выпуске мебели, декоративных изделий из дерева.
Станки 3 типов:

• фрезерно-гравировальный с ЧПУ;
• токарно-фрезерные с ЧПУ;
• токарно-фрезерные с ЧПУ.

Компания на базе Белорусского машиностроительного завода, молодой холдинг. Разрабатывает, производит, продаёт качественные многофункциональные станки. Из них более 10 модификаций настольных и бытовых токарных станков для домашней мастерской.

Производитель поставляет продукцию по разумным ценам. Сейчас компания работает, как распределенный холдинг по РФ, с производством в Республике Беларусь городе Могилев.

Виды

Перечень изделий из дерева, которые несложно изготовить самостоятельно, обширен, все зависит от фантазии и умения мастера. В помощь ему промышленность предлагает всевозможные деревообрабатывающие станки.

При всем многообразии ассортимента их можно условно разделить на две группы: специализированные и универсальные. Первые могут выполнять одну, максимум две операции, универсальные объединяют в одном корпусе несколько устройств различного предназначения.

Для распиловки

Распиловочные станки предназначены для придания заготовке из дерева первичной формы. Это стационарные пилы различных конструкций. Яркий пример – циркулярная пила. Данное устройство представляет собой закрепленный на валу диск с острыми зубьями, который вращает двигатель. Зубья врезаются в заготовку, создают ровный разрез, позволяя вырезать доску или брусок необходимого размера.

Помимо циркулярной пилы, для первичной разделки древесины широко применяются ленточные пилы. Особенностью данного типа устройств является возможность работать не только с досками различной толщины, но и разделывать лес-кругляк.

На лесопилках, там, где нужна максимальная производительность труда, используют пилорамы. Конструктивно это несколько пил различных типов, собранных на одной раме. Подобные деревообрабатывающие устройства позволяют за один заход выполнить несколько операций.

Строгальный

Полученная в результате распиловки деревянная заготовка имеет непривлекательный вид, ее можно использовать разве что для черновых работ: изготовления временных вспомогательных строительных конструкций, заборов, опалубок.

Создание облицовочных панелей, деталей мебели и элементов декора требует тщательной обработки поверхности. Заготовку строгают, срезают мельчайшие неровности, удаляют заусенцы.

Данный вид работ может выполняться вручную с помощью рубанка, но эффективнее использовать специальный вид деревообрабатывающего станка – строгальный.

Устройство являет собой металлический стол с вырезом. Ниже столешницы на подвижных креплениях подвешен барабан с острым лезвием. Вращаясь, он снимает тонкий слой древесины, выравнивая ее поверхность. Глубина обработки регулируется, благодаря чему строгальный станок может выполнять очень тонкую обработку.

Такие деревообрабатывающие приспособления называют рейсмусовыми и фуганочными.

Для сверления

В ходе изготовления изделий из дерева трудно обойтись без сверления различных отверстий. Для выполнения данной процедуры существует сверлильный станок.

Конструктивно он представляет собой станину, на которой установлен двигатель и связанный с ним ременной передачей сверлильный патрон. Станок имеет приспособления, позволяющие точно центровать заготовку и фиксаторы, обеспечивающие ее неподвижность.

Токарный

Незаменимым помощником домашнего мастера является токарный станок. Он поможет быстро и без особого труда изготовить изделия, представляющие собой различные фигуры вращения.

Полученные в результате работы детали по степени привлекательности могут потягаться с заводской продукцией, а при наличии достаточного опыта значительно превзойдут их.

Ассортимент изделий, которые изготавливают на деревообрабатывающем токарном станке, широк. Это всевозможные стойки, к примеру, поддерживающие перила на деревянных лестницах. Это кухонная утварь, элементы декора, подставки, детали полочек, дизайнерские подсвечники и многое другое.

Шлифовальный и полировальный

После начальной обработки поверхности нелишним будет придать изделию более аккуратный вид: убрать мельчайшие заусенцы, сгладить микронеровности. Для этого используют шлифовальный станок. Он являет собой двигатель, на оси которого закреплены шлифовальные или полировальные диски.

1 JET JRT-1

Многие фрезерные станки являются универсальными и многофункциональными, но в ряде случаев в них просто нет необходимости. Если вам нужно обработать кромку и придать ей определенную форму, то данной продукт специально для вас. Этот станок можно смело использовать дома или в гараже, так как он очень компактный и не требует стационарной установки. В сложенном виде он практически не занимает места, а в рабочее состояние приводится за несколько минут и пару несложных манипуляций.

Да, назвать этот станок универсальным не получится, да и термин лучший тут не подходит. По сути, это самый простой фрезер, где вообще нет дополнительных опций. Все управление исключительно мануальное и о подключении к ЧПУ не может быть и речи. Зато порадует цена. Всего 8 тысяч рублей за удобный станок, с которым вы сможете работать дома или в гараже, и который не нужно монтировать к основанию.

Обновлено: 11-07-2019

Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!
