Как сделать стойку для дрели своими руками?

Преимущества и недостатки

Независимо от марки и ценовой категории, все стойки предназначены для упрощения процесса сверления, поэтому к их основным достоинствам относятся некоторые конкретные характеристики.

• Значительное расширение диапазона возможностей эксплуатируемого инструмента. Качественная стойка, к примеру, позволяет выполнять фрезерование поверхностей.
• Повышение точности выполняемых операций за счет позиционирования сверла и фрезы строго перпендикулярно или же под зафиксированным углом по отношению к обрабатываемому материалу.
• Возможность работы с твердыми материалами, при которой одним из важных моментов является исключение скольжения сверла по обрабатываемой поверхности на первоначальном этапе.
• Возможность сверлить отверстия не только перпендикулярно, но и под различными углами. Современные модели позволяют выполнять сверление под углом до 70 градусов.

Нередко даже дорогостоящие устройства не отвечают предъявляемым требованиям. Это относится как к качеству используемых материалов, так и к сборке

Многие пользователи в своих отзывах обращают внимание на отсутствие универсальных приспособлений для фиксации, которые позволяли бы использовать различные марки сверлильного инструмента. Однако унификация подобных элементов на практике невозможна

Сборка деталей

Держатель для дрели своим руками представляет комбинацию несущей рамы, движущего механизма и крепёжных элементов. Изготовление каждой части подразумевает знание конструктивных особенностей элементов.

Стойка

В случае, если изделие используется для выполнения простых операций, то часть станка можно выполнить из деревянных деталей. Если же оно предназначено для более интенсивного сверления, то основу станка необходимо снабдить стальными элементами.

Стойка для дрели состоит из следующих частей:

• База-станина для фиксации основных элементов.
• Вырезка, на которой стоит вертикальная плоскость движения.
• Ручка, регулирующая передвижение устройства сверления.
• Специальные детали, предназначенные для функций узкого профиля.

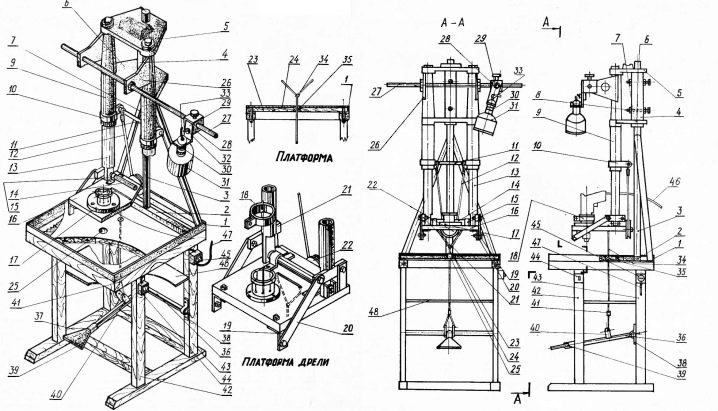

Сверлильный станок из дрели — устройство

Для изготовления стойки для дрели своими руками стоит придерживаться следующего алгоритма действий:

• Каркас фиксируется на станине с помощью винтов.
• Направляющие элементы крепятся на стойку.
• Поверхность каретки располагают на двигающейся части направляющих.

Инструмент может держаться на станке с помощью хомутов, которые вставляются в отверстия на стойке и надёжно закрепляют рабочий инструмент. Деревянная подпорка-колодка также обеспечивает плотное держание дрели.

Станина

Станину можно вырезать из деревянной панели или металлического листа определённых габаритов. Толщина деревянного настила составляет 0,2 см, а материал из металла может иметь толщину 0,1 см. Общий размер базы зависит от сложности операций, которые планируется выполнять на стойке для дрели своими руками. Выделяют два основных габаритных параметра:

Станина для дрели — размеры

• Размер станины 10 см*5 см (для особо сложных работ).
• Размер станины 5 см*5 см (для стандартных операций).

Станина представляет собой прочный прямоугольный лист, выдерживающий основную нагрузку конструкции и прикрепляемый к другим частям механизма с помощью винтов.

Вспомогательные узлы

Вспомогательные узлы выполняют функцию надёжных креплений, что немаловажно при работе на стойке для дрели. Специализированные компоненты расширяют функционал, доступный при работе с электроинструментом

Токарно-фрезерные операции требуют такую организацию платформы, которая может перемещаться в горизонтальном направлении. В подобной ситуации делается пласт, движение которого регулируется с помощью рычага управления.

Одной из самых популярных технологических процедур, исполняемых на держателе для дрели своими руками, является сверление элементов под определённым углом. Не каждое устройство домашнего изготовления выдержит нагрузку, оказываемую при сверлении под наклоном. Реализовать эту операцию возможно, если установить на станок поворотную пластину. Прикреплённая к стойке ось будет двигать пластину под заданным углом (30о, 45о, 60о).

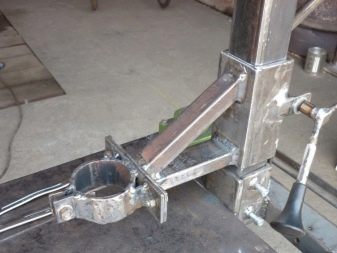

Крепление стойки для дрели

Данный этап работ выполняется в следующей последовательности:

• На пластине и основной части станка делаются отверстия для крепления.
• Измеряются отверстия с нужным углом наклона.
• Соединяются пластина и каркас при помощи крепёжных деталей.

Подобная стойка для дрели своими руками станет незаменимым помощником в хозяйстве. Такой аппарат отличается универсальностью и надёжностью.

Пластина стойки для дрели

Плюсы и минусы самодельных стоек

Подставка для дрели, выполненная своими руками, обладает как преимуществами, так и недостатками. Если говорить о плюсах, то начать стоит с дешевизны – гораздо экономичнее изготовить конструкцию самостоятельно, чем приобретать готовую в магазине. Более того, собрать стойку можно даже из вещей, которые уже имеются в домашнем хозяйстве: различных запчастей устаревшей либо же неиспользуемой техники. Чертежи без проблем обнаруживаются в интернете в бесплатном доступе, помимо этого, можно отыскать также и образовательные видео, которые легко повторить. Наконец, не возбраняется создать уникальную конструкцию, удовлетворяющую конкретные нужды мастера и не имеющую существующих аналогов.

Что касается минусов, первым является относительная сложность изготовления. Случается так, что некоторые детали оказывается невозможным сделать без специального оборудования, к примеру, для сварки или же токарного станка. В этом случае придется обращаться к специалисту, что, безусловно, повысит количество потраченных денег. Следующим недостатком самодельных стоек называют частое возникновение люфта из-за того, что части конструкции были неправильно зафиксированы. Люфт же, в свою очередь, негативно влияет на дальнейшее выполнение работ.

Например, на ней не удастся просверлить отверстия под углом.

Особенности

Многофункциональная подставка для дрели, позволяющая выполнять различные работы, как правило, состоит из определенных компонентов. Во-первых, необходима несущая станина – именно на ней будут фиксироваться все элементы. Во-вторых, должна быть стойка – направляющая для дрели, используемая для ее фиксации. Данный элемент позволяет перемещать саму дрель при помощи ручки и иных элементов. В-третьих, важна вышеуказанная ручка, координирующая вертикальное движение сверлильной части. Наконец, существуют еще и дополнительные узлы, с созданием которых станок оказывается еще более функциональным.

Например, при выполнении только вертикального сверления, достаточно листа со сторонами по 500 миллиметров. В том случае, когда ожидаются гораздо более сложные операции, длину стоит увеличить до 1000 миллиметров, а ширину оставить такой же. На станине вертикально размещается стойка, которая фиксируется специальной подпоркой. Обычно между собой эти две части стыкуются винтовыми соединениями.

Держатель с двумя степенями свободы

Приспособление имеет два шарнирных соединения между зажимом (струбциной) и хомутом для фиксации дрели. Оси вращения шарниров расположены под углом 90°, и позволяют позиционировать инструмент под любым углом к рабочей плоскости верстака. Это видно на иллюстрации.

Разумеется, такой держатель уже не закрепишь прямо на верстаке (стационарно), он работает только со струбциной. Оперативно направить ось вращения не получится: в целях безопасности, сначала фиксируется один шарнир, затем второй.

Тем не менее это приспособление дает возможность использовать дрель уже как фрезер, с произвольным расположением вала. Или вы просто располагаете ось вращения так, как вам удобно в текущий момент.

Преимущества:

Расширенная свобода расположения оси вращения.

Недостатки:

• Неудобная настройка положения, приходится фиксировать шарниры по очереди. Кроме того, есть определенные ограничения по размерам электроинструмента (крупную дрель в таком держателе не закрепить).
• Есть вопросы к надежности: чем больше шарнирных соединений, тем ниже точность и прочность крепления.

Зачем нужна стойка для дрели

Стойка позволяет легко выполнять различные задачи, такие как угловое или перпендикулярное сверление с помощью ручного сверла. Также имеется возможность регулировки, чтобы вы могли сверлить отверстия в точных точках с постепенным шагом.

Они могут держать инструменты горизонтально, чтобы вы могли шлифовать заготовки различной формы, шлифовать металлические куски разных размеров или полировать металлические предметы с различными формами и аспектами. Они предлагают телескопическую регулировку для обеспечения различной высоты сверления и позволяют работать с различными электроинструментами. Можно изменять угол зажима для держателя инструмента, легко поворачивая его, при этом фиксируя жестко, когда это необходимо для обеспечения точности. Она должна быть у вас, если вы хотите, чтобы рабочая станция имела хорошую максимальную высоту для размещения различных инструментов.

Как выбрать?

Учитывая широкий ассортимент моделей, предлагаемых различными компаниями-производителями, к выбору наиболее подходящей модели следует подходить с соответствующим вниманием и ответственностью. В первую очередь, требуется внимательно осмотреть саму дрель на предмет наличия посадочной шейки, поскольку у некоторых образцов оборудования она может отсутствовать

Этот элемент представляет собой цилиндр длиной в несколько сантиметров. Большинство дрелей и шуроповертов имеют шейки стандартного диаметра – 4,3 см. Помимо конструктивных особенностей самого сверлильного инструмента, требуется уделить внимание и некоторым другим моментам.

Параметры, материал изготовления и качество плиты основания. Как показывает практика, чугунные изделия являются более практичными и эффективными

Еще одной важной деталью будет наличие монтажных приспособлений и отверстий для крепления конструкции на столе и установки тисков

• Расстояние между самой стойкой и осью сверла, определяющее максимальный размер обрабатываемых деталей.
• Особенности держателя, от которых зависит перечень моделей инструмента, подходящих для установки на стойке.
• Возможность регулировки глубины сверления. Данная опция актуальная в ситуациях, когда требуется сделать большое количество одинаковых отверстий.
• Принцип работы механизма перемещения.

Стойка для дрели: обзор изделий от разных производителей

Держатель для электродрели является полезным и удобным приспособлением, которое обеспечивает быструю и надёжную фиксацию инструмента при выполнении стационарных работ. На сегодняшний день производителями налажен выпуск стоек для большинства моделей. Все они отличаются не только конструктивными особенностями, но и стоимостью.

Держатель для дрели Энкор 50429

Переносное приспособление «Энкор-50429» представлено рабочим столом и зажимным устройством, облегчающим сверление. Стойка предназначается для установки ручной электродрели, имеющей диаметр шейки корпуса в 4.3 см. По отзывам потребителей, лучше всего использовать для работы с данной стойкой инструмент, характеризующийся потребляемой мощностью в пределах 1 тыс. Вт и массой не более трёх килограмм. В комплект поставки входит колонна и кронштейн в сборе, а также основание и ключ шестигранный.

Стойка Sparky sp 43 (Спарки)

Сверлильная стойка предназначена для дрелей с диаметром шейки корпуса 4.3 см. Стандартный рабочий ход составляет 7 см. Плита основания sparky отлита из чугуна, поэтому работа становится наиболее удобной и безопасной. Значительный вес минимизирует риск сдвига держателя в процессе работы.

Другие популярные модели

Не менее популярны и модели от других производителей, которые характеризуются высокими качественными показателями и вполне доступной для рядового потребителя стоимостью:

• модель «Калибр», позволяющая выполнять трансформирование ручного электроинструмента в стационарный станок для сверления. Устройство пригодно для дрелей с шейкой 4.3 см. Широко используется при сверлении металлов с толщиной в 6 см. Конструкция изготовлена на основе алюминиевого сплава;
• надёжная модель по приемлемой цене Dremel является прекрасным вариантом для выполнения стационарных работ со сверлильным инструментом и позволяет осуществлять не только угловое и вертикальное сверление, но также полировку и шлифовку в горизонтальной плоскости. Допускается регулировка шага в пятнадцать градусов;
• модель Sparta диаметром 4 см предназначается для удобства работ, как с дрелями, так и шуруповёртами. Аксессуар прочно фиксирует рабочий инструмент в нужном положении, а наличие особой конструкция делает подачу инструмента вниз равномерной и плавной.
• поворотная модель Skrab-25526 с диаметром зажимного отверстия в 4.3 см прекрасно зарекомендовала себя при работе в домашних условиях и небольших мастерских. Конструкция удачно сочетает надёжность, долговечность и приемлемую стоимость;

• стойка «Диолд» идеально подходит для использования в бытовых и промышленных условиях. Стационарное приспособление позволяет закреплять ручное сверлильное оборудование с посадочным диаметром шейки 4.3 см. Идеально подходит для сверлильных работ по металлам, древесине, пластмассам и другим материалам;
• поворотная алюминиевая модель Аrtu-4002953601002 имеет две степени свободы и поворот на 360º. Отличается быстрым креплением на столешницу при помощи струбцины, а максимальная ширина раскрытия составляет 4.5 см. Применяется для крепления электродрели и использования инструмента с сверлом или шлифовальными насадками.

Необходимые детали

Любая стойка для дрели, независимо от ее габаритов и с учетом предназначения подобных приспособлений, имеет основные конструктивные элементы, каждый из которых выполняет свои функции и должен соответствовать определенным требованиям.

• Станина – одна из основных составляющих описываемого оборудования, являющаяся его основанием (подставкой) и обеспечивающая устойчивость всей конструкции. Помимо этого, на станине располагаются тиски для фиксации обрабатываемых заготовок. Вес и размеры данного элемента зависят от мощности используемого инструмента и перечня выполняемых задач.
• Направляющая стойка, которая располагается строго вертикально по отношению к основанию. Даже при незначительном отклонении может быть испорчена обрабатываемая заготовка и сломано сверло или фреза. В зависимости от конструктивных особенностей конкретной модели эта деталь может быть изготовлена из разных материалов.

• Механизм хода. К устройству данного узла нет каких-либо строгих требований, не применяются шаблоны. Его главная задача – это обеспечение плавного перемещения, закрепленного с помощью кронштейнов или хомутов сверлильного инструмента вдоль штатива. Существует много вариаций таких механизмов.
• Держатель для оборудования (дрели, перфоратора, шуруповерта). В качестве эффективного крепления используются хомуты, колодки и прочие монтажные элементы.

Популярные экземпляры из разных ценовых категорий

Привязываться к брендам нет смысла, практически каждый производитель имеет в своей модельно гамме как дешевые, так и качественные предложения.

Простейший рычажный механизм

Легкая дюралевая опора, которую нельзя использовать без столешницы. Для закрепления на поверхности верстака имеются отверстия. На самой опоре есть диагональные пазы для установки специальных тисков. Однако пользоваться ими не рационально, по причине низкой точности механизма станины.

Направляющая выполнена из тонкостенной трубы, которая достаточно прочно фиксируется в основании. Механизм опускания с помощью хомута крепится на трубе, есть возможность отрегулировать высоту положения дрели. Кроме того, имеется калибровочная линейка с упором, с помощью которой можно регулировать глубину отверстия.

Поскольку направляющая одностержневая (труба), у таких моделей всегда присутствует осевой люфт до 5 мм, устранить который невозможно. Поэтому при работе следует контролировать положение сверла относительно обрабатываемой детали.

Механизм опускания рычажный, точность оставляет желать лучшего. Однако усилие можно прилагать довольно высокое.

С учетом стоимости, перечисленные недостатки можно не замечать. Для домашних задач приспособление выглядит достойно. Главное преимущество (помимо цены) – стойка легко разбирается, и в транспортном положении занимает совсем немного места.

Такие модели пользуются устойчивым спросом у домашних мастеров. Есть и более продвинутый вариант: с поворотным механизмом.

Можно сверлить отверстия под углом, либо использовать дрель в качестве фрезера.

Реечный механизм

Работает по принципу рулевой рейки автомобиля: шестерня и зубчатая пластина.

Поворотные рычаги, как у профессионального станка – поэтому осевой люфт отсутствует, как класс. На такой модели уже есть смысл использовать координатные тиски – точность на уровне. В остальном, конструкция простая: опорная пятка с отверстиями для монтажа на столе, трубчатая направляющая.

Стоимость этого варианта существенно выше, однако пользователи готовы переплачивать за высокое качество.

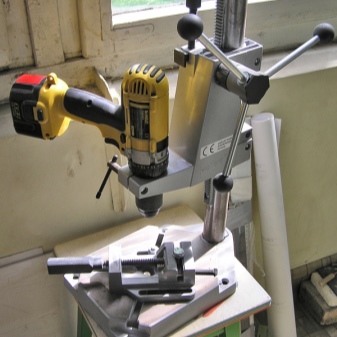

Полупрофессиональная стойка для дрели

И, наконец, полупрофессиональный агрегат – ползунковые направляющие с реечным механизмом.

Механизм перемещения по-прежнему реечный, но каретка скользит по рельсовым направляющим, установленным с двух сторон. Такое крепление исключает не только осевой, но и поперечный люфт. Можно работать как со сверлами 1 мм, так и с мощными диаметрами.

Усилие на рукояти создается нешуточное. Поскольку такие стойки относятся к недешевому сегменту, к ним обычно добавляется сервисное оснащение. Например, бачок и трубка подачи охлаждающей жидкости.

Самодельная стойка для дрели: своими руками, чертежи, держатель вертикального сверления, из фотоувеличителя, из рулевой рейки

Сверление — один из самых популярных методов быстрого получения отверстия разного диаметра. Процесс позволяет получить новое отверстие в сплошном материале (дереве или металле) или расширить диаметр уже существующего отверстия (рассверливание).

Использование стойки для дрели помогает усовершенствовать процесс, ускорить получение результата. Профессиональные приспособления стоят дорого, дешевые аналоги — трата денег, так как имеют значительный люфт, который дает неточный результат при сверлении.

Приспособление для закручивания и выкручивания длинных саморезов

Чтобы выкрутить или закрутить длинный саморез в дерево, понадобится приложить немало усилий. Если вы пробовали сделать это при помощи шуруповерта или электрической дрели, то знаете, что сделать это достаточно сложно.

На некоторое углубление саморез «войдет» в древесину, однако закрутить его полностью электрическими инструментами практически невозможно.

Вручную также сделать это крайне трудно, поэтому на помощь стоит позвать старую ручную дрель.

В переделке инструмент для завинчивания или вывинчивания длинных саморезов не нуждается. Необходимо только зажать в цанговом патроне устройства соответствующего размера биту, и приступить к делу. Эффективность применения ручного инструмента при завинчивании длинных саморезов на порядок выше по сравнению с маломощными шуруповертами и высокооборотистыми электродрелями.

!Достижение результата зависит от правильности выбора биты под шляпку завинчиваемого самореза.

Маятниковая пила + ()

Изготовить своими руками приспособы для болгарки несложно. Здесь даже не нужны чертежи. Достаточно знать принцип, который заложен в тот или иной станок. Маятниковая пила на базе болгарки не является исключением. Этот тот же отрезной станок, но вес его распределен почти пополам.

Он чем-то похож на детские качели. На подвижной втулке расположена рама, а на нее устанавливается угловая шлифовальная машинка. Противовесом может служить любой груз в сочетании с возвратной пружиной.

Что понадобится при изготовлении

Первым делом следует упомянуть о материалах и инструментах, которые пригодятся при изготовлении стойки для дрели. Итак, для работы понадобятся:

• Чертежи.
• Молоток.
• Плита ДСП или лист железа.
• Плоскогубцы.
• Железный уголок.
• Набор отверток.
• Напильник.
• Направляющие, предназначенная для гипсокартона.
• Пружины.
• Ручка для станка. Ее можно купить или сделать из подручных материалов.
• Дрель.
• Шурупы или винты.

Как видно, достать все необходимое не так уж и сложно

Но, тем не менее, для того, чтобы конструкция получилась надежной и долговечной, важно выбирать только качественные материалы

Верстаки для электроинструментов

Для работы с многочисленными приборами потребуется усовершенствовать рабочее место. Для домашней мастерской либо для автогаража необходимым может быть незначительный, малогабаритный и универсальный верстак.

Изготовить его без помощи других не так трудно, следует только лишь конкретно сделать совершенствование своего выбора, для каких непосредственно функций он нужен.

Правильнее в целом мастерить верстак, который можно будет применять на какой-угодно высоте, в том числе и на столе.

Тогда электроинструмент возможно станет комфортно располагать, изменять его положение при потребности.

Для работы рекомендовано применять различную твердую древесину, распространенным материалом считается клен, который просто обрабатывается, при этом владеет нужной твердостью и прочностью.

Для регистрации на столе к установке возможно прикрепить комфортные ножки либо струбцины. Для верстака необходимы тиски, они зачастую используются в работе, что гарантирует улучшение ее качества.

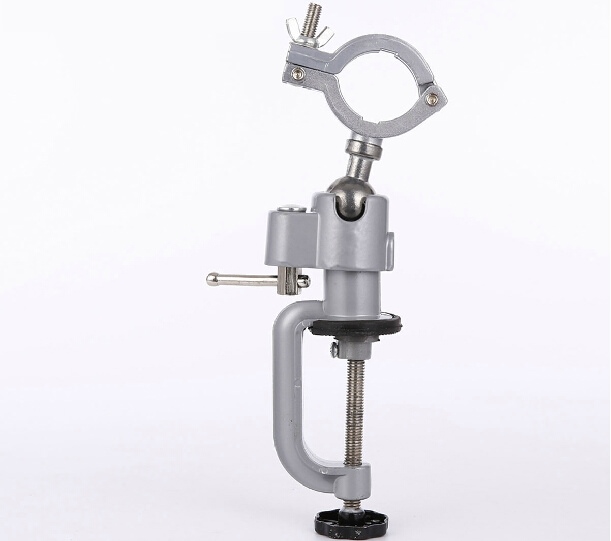

Держатель дрели с шаровым шарниром

Эта «третья рука» позволяет одним движением направить инструмент под необходимым углом. Свобода перемещения ограничена полусферой, то есть положение в пространстве может быть любое.

Такая конструкция знакома многим: автомобильные держатели для смартфонов и видеорегистраторов работают по такому же принципу. Вот только дрель – это не мобильный телефон, поэтому к шаровому зажиму предъявляются особые прочностные требования.

Он не должен ослаблять «хватку» при сильной вибрации, и в то же время, усилие для раскручивания гайки не должно быть слишком высоким. Иначе теряется главный козырь: оперативность перемещения.

Преимущества:

одним движением руки вы устанавливаете дрель в любое положение.

Недостаток:

• с таким держателем можно использовать только легкий инструмент.
• стоимость данного приспособления самая высокая.

Как выбрать материал?

Выбор материала для стойки определяется в зависимости от дальнейших функций получившегося станка. Если с ее помощью планируется только сверлить, то собирать конструкцию разрешается из обычных древесных брусочков. Если же подставка должна получиться более мобильной и функциональной, то стоит некоторые детальки выполнить из стали. Станина для дрели традиционно делается либо из деревянного листка с толщиной, превышающей двадцать миллиметров, либо же из металлической пластины толщиной не менее десяти миллиметров. Конкретный выбор материала и его толщина должны зависеть от мощности используемой дрели. Помимо этого, ее можно укрепить дополнительным слоем из фанеры требуемого размера – так поверхность получится идеально ровной и более удобной для эксплуатации.

Стойка, на которой разместится сама дрель, также делается либо из металлической, либо деревянной плиты. Помимо направляющих на ней должен быть создан зажим для фиксации сверлящего инструмента. Каретка опять же может быть реализована из дерева или металла.

Такая система, как правило, оборудована и подходящей станиной, и стойкой, и даже механизмом управления, оборудованным ручкой. Дрель в этом случае будет перемещаться при помощи рукоятки фотоувеличителя, которую следует проворачивать. Перед эксплуатацией достаточно будет лишь убрать бачок с лампочкой и линзами и установить на освободившееся место хомутик для дрелей.

Кроме того, создать станок удастся и из рулевой рейки. В этом случае деталь берется чаще всего у машин отечественного автопрома, например, ВАЗ, Таврии или Москвича, и выполняет роль стойки и подъемного механизма. Основание нужно будет сделать самостоятельно. Плюсами конструкции ручной работы называют малую цену и доступность материалов, которые можно закупить на предприятиях или даже найти самостоятельно среди отходов – детали, бывшие ранее в употреблении, проблемой не являются. Среди минусов такого специфического станка называют его непрезентабельный внешний вид, а также не слишком выдающуюся точность.

Кстати говоря, для изготовления самодельного станка действует одно важное правило: чем мощнее дрель, которую подразумевается использовать, тем прочнее должна быть вся вспомогательная конструкция. В той ситуации, когда подставка делается из древесины, следует понимать, что материал этот довольно слабый, способный портиться при изменении влажности в помещении, а также часто подвергающийся появлению люфта

Станина

Этот элемент изготавливается из металлического 10-миллиметрового или из деревянного 20-миллиметрового листа. Массивность зависит от мощности дрели, а габариты — от специфики предполагаемых работ. Рекомендации по выбору габаритов будут следующими:

• Станки для вертикального сверления — 500×500 мм.
• Для разных технологических операций — 500×1000 мм.

Устойчивость стойки на станине обеспечивает подпорка. Фиксируются эти конструктивные элементы с помощью винтов.

Стойку, на которой будут направляющие, тоже можно сделать из деревянной или металлической плиты. Кроме направляющих в вертикальной плоскости на стойке монтируется зажим, с помощью которого инструмент фиксируется на ней.

Порядок сборки таков:

• На подставке-станине фиксируется подпорка.
• На основании винтовыми соединениями закрепляется стойка, которую соединяют затем с подпоркой.
• На стойке фиксируются направляющие, чью роль могут выполнять телескопические мебельные устройства.
• На подвижной части направляющих монтируется каретка, где размещается крепление для фиксации инструмента.

Подбирая направляющие, проверьте их на наличие поперечного люфта.

Длина каретки, также металлической или деревянной, зависит от размеров вашей дрели. Этот конструктивный узел, которым оснащается мобильная стойка, может выполняться в следующих двух вариантах:

• С закреплением дрели хомутами. Используемые хомуты продеваются в отверстия, которые были предварительно просверлены в каретке. Зажим инструмента и надежная его фиксация на каретке обеспечивается благодаря затяжке хомутов.
• С использованием специальной колодки — кронштейна, где закрепляется дрель. Изготавливается он из деревянной плиты, крепящейся к каретке под 90 ° на металлических уголках. Для фиксации в колодке высверливается отверстие, чей диаметр на 0,5 мм меньше сечения инструмента, и делается прорезь, чтобы инструмент вошел в посадочное отверстие.

Отверстие в колодке для установки дрели выполняется по такому алгоритму:

• На поверхности колодки чертится круг, соответствующий диаметром устанавливаемой дрели.
• Во внутренней части окружности, по ограничивающей ее линии, высверливаются отверстия небольшого диаметра.
• Перегородки, образовавшиеся между просверленными отверстиями, прорезаются ножовкой или иным подходящим инструментом.
• Края отверстия обрабатываются напильником или надфилем полукруглой формы рабочей поверхности.

Практика работы с самодельной стойкой

Работать с такой стойкой очень просто.

ФОТО: YouTube.comКрепите дрель к плечу стойки скобой и включаете её в сеть, фиксируя кнопку. Потом просто управляете механизмом подъёма, подкладывая нужные деталиФОТО: YouTube.comДрель с лифтовым механизмом легко справляется с деревом, но гораздо медленнее – с металлом. А вот рычаг с пружиной без проблем освоит любые материалы

Устройство примитивно простое, собирается без сварки, что очень удобно. Самое сложное во всей работе ─ распилить профиль на нужные отрезки. Всё остальное займёт считаные минуты.

А вот ещё одна не сложная в исполнении и доступная по материалам стойка в видео-мастер-классе:

Watch this video on YouTube

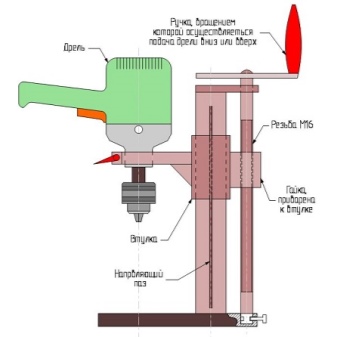

Как сделать своими руками?

Конечно же, самым простым способом расширить возможности имеющегося инструмента будет приобретение уже готовой конструкции. Однако многие интересуются возможностью изготовления сверлильных стоек ручной работы. Анализируя отзывы, можно сделать вывод, что это сравнительно несложный процесс. Однако для его реализации потребуются определенные знания, а также соответствующие практические навыки, материалы и инструменты.

С учетом особенностей конструкций, позволяющих обычную дрель превратить в сверлильный станок, изготовить их можно даже из фотоувеличителя, устройство которого изначально включает часть необходимых ключевых элементов. Существует несколько вариантов исполнения самодельной стойки. Перечень необходимых материалов, оборудования и инструментария будет зависеть от выбора в пользу деревянного или металлического приспособления.

Станину можно изготовить из пластины (металлической или деревянной), размеры которой определяются мощностью оборудования и габаритами заготовок. Еще одним определяющим фактором является функционал будущей конструкции. Если для сверлильного станка достаточно будет сделать станину с размерами в переделах 600х600 мм, то в случае с многофункциональным агрегатом данные показатели должны быть увеличены.

Следующей важной составляющей является механизм перемещения дрели и другой техники вдоль направляющей. Основой данного узла будут ручка и пружины, а сам механизм может быть выполнен в нескольких вариациях

• Возвратным и смонтированным непосредственно рядом с ручкой, которая при этом помещается между двумя пластинами, установленными на стойке. При движении рукоятки вниз происходит возврат пружины и самой каретки в исходное положение.
• В виде двух пружин, установленных в специальных пазах каретки под углом 90 градусов, к которым закрепляются штифт и боковые пластины. При нажатии на рычаг пружины сжимаются, а дрель – перемещается вниз. Как только воздействие на ручку прекратится, весь узел вернется в свое первоначальное положение.

Необходимо перечислить явные преимущества самодельных приспособлений:

• изготовление подобных конструкций своими руками обходится дешевле, чем приобретение готовых;
• отсутствие каких-либо ограничений позволяет использовать практические любые материалы и запчасти от вышедшего из строя или же устаревшего оборудования;
• чертежи приспособлений и подробные инструкции, включая соответствующие видеоматериалы, в большом количестве находятся в свободном доступе;
• каждый желающий при наличии необходимых знаний и навыков может создать стойку по своим чертежам и с учетом всех потребностей.

Говоря о наиболее значимых недостатках изготовления конструкций для сверления своими руками, следует обратить внимание то, что:

• на определенных этапах может потребоваться доступ к токарному станку, сварочному аппарату и другому профессиональному оборудованию;
• из-за ошибок, даже незначительных, появляются люфты, отрицательно отражающиеся на качестве сверления и других работ;
• чаще всего модели, созданные кустарно, имеют ограниченный функционал.

Однако при грамотном подходе и качественном изготовлении всех элементов самостоятельно можно собрать даже поворотную модель. Нередко самоделки не уступают (а по некоторым показателям превосходят) заводским моделям. Все зависит от правильного выбора материалов и качества сборки.

Вопросы безопасности

Понятно, что дрель должна быть закреплена надежно. Но этим не исчерпывается безопасное использование.

Главный источник травматизма – выключатель. Если рукав вашей рубашки начнет наматываться на сверло, искать второй рукой кнопку разблокировки спускового крючка будет некогда. А вот клавиша, которую можно нажать за доли секунды – в самый раз.

К сожалению, штатными пускателями оснащаются лишь магнитные стойки. В таких конструкциях невозможно запустить мотор дрели, пока не включится электромагнит.

Магнитные станины интересны способом крепления к поверхности, можно работать горизонтально и даже вверх ногами. Однако система функционирует только на магнитных металлах.

Изготовление механизма управления

Основным рабочим узлом деревянного и металлического станка служит механизм передвижения каретки. Он состоит из ручки управления и пружины. Последний элемент необходим для возврата каретки в исходное положение.

В зависимости от места установки пружины можно изготовить два варианта возвратного механизма:

Первый вариант механизма предусматривает установку пружины возле рукоятки управления. Сверху к торцу стойки с одного и другого края приваривают по две металлические пластины. В первых двух пластинах сверлят отверстие. Из болта диаметром 10 мм делают ось, и закрепляют конец рукоятки. Между двумя другими пластинами ставят пружину. Чтобы она не соскочила, на стойке и рукоятке приваривают штифты. Сбоку на рукоятке в точке фиксации к штифту каретки прорезают продольный паз, необходимый для правильной работы механизма.

Второй вариант механизма предусматривает установку двух пружин снизу каретки. Помещают их в направляющие пазы, зафиксированные на концах мебельных телескопических элементов. Рукоятку управления фиксируют к торцу стойки аналогичным способом, только пружину под нее не устанавливают.

Принцип работы любого механизма прост. Во время сверления рукоятку нажимают вниз, при этом идет сжатие пружин. Каретка с дрелью направляется вниз. По завершению сверления рукоятку отпускают. Разжимающиеся пружины возвращают каретку вверх в исходное положение.
