5 шагов — как правильно выбрать стабилизатор напряжения для дома

Рабочий диапазон

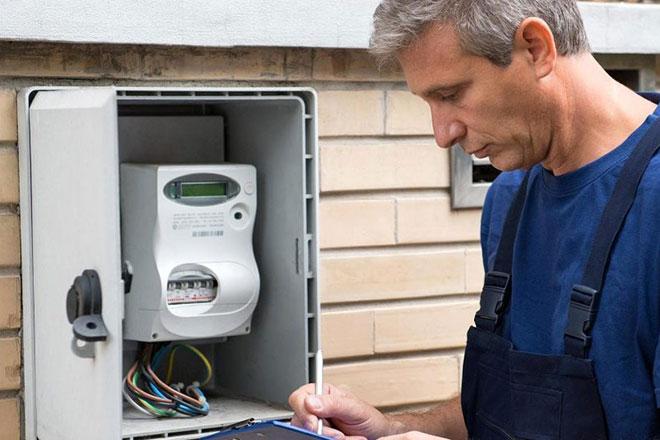

Заподозрив вашу электросеть в нестабильности, регулярно измеряйте на протяжении нескольких дней (вольтметром или мультиметром), напряжение в розетке. Так вы определите минимальное и максимальное значения.

При этом для измерения минимального напряжения включите в час пик все свои потребители, а максимальное напряжение определяйте в часы минимальной нагрузки (ночью, ближе к утру, или днем) при отключенных электроприборах.

Приобретаемый стабилизатор должен быть рассчитан на работу в отмеченных пределах изменения сетевого напряжения. Есть модели, которые больше подходят для пониженного напряжения сети, а есть такие, которые больше заточены под повышенное.

Штиль IS2500

Тип — инверторный Мощность — 2 кВт Входное напряжение — 90-310 В Время реакции — отсутствует Количество ступеней регулировки — непрерывная регулировка Подключение через клеммную колодку, выход — 2 евророзетки Есть байпас

Штиль ИнСтаб IS2500 — единственный в данном обзоре стабилизатор с двойным преобразованием напряжения.

Наша отечественная разработка, полное соответствие международным стандартам, отличное качество монтажа — качественная пайка, отсутствие следов флюса, всюду кембрики и термоусадки:

И все это запрятано в надежный металлический корпус:

Инверторные стабилизаторы на сегодняшний день являются САМЫМ ЭФФЕКТИВНЫМ РЕШЕНИЕМ по защите аппаратуры от пониженного и повышенного напряжения, от искажения формы питающего напряжения и его частоты, от импульсных и высокочастотных помех. И в стабилизаторах Штиль серии ИнСтаб в полной мере реализован весь перечисленный функционал.

Если снять крышку, первое, что бросается в глаза — отсутствие массивного тороидального транса (неотъемлемый элемент стабилизаторов других типов). Это значительно уменьшает массу устройства и полностью избавляет от привычного трансформаторного гудения. Вообще, Штиль IS2500 работает почти бесшумно, если не считать звук вентиляторов. Если говорить по чесноку, то они, конечно же, шумят, но на таких высоких частотах, которые не способно уловить не только человеческое, но и даже кошачье ухо.

Второе, на что сразу обращаешь внимание, — это элементы входного и выходного фильтра для защиты от помех. Видите эти массивные дроссели на ферритовых кольцах и желтые прямоугольные конденсаторы типа Х2?

Кстати, заодно можете сравнить качество монтажа Штиля с любой Ресантой. Как говорится, комментарии излишни.

Схемотехника стабилизаторов двойного преобразования такова, что выходное напряжение практически не зависит от входного. И действительно, если провести эксперимент при помощи ЛАТРа, то Штиль ИнСтаб IS2500 показывает абсолютную стабильность выходного напряжения в фантастическом диапазоне от 90 до 310 вольт.

В качестве доказательства могу привести сравнительные осциллограммы выходного напряжения стабилизатора Штиль ИнСтаб IS25000 и обычного релейного и электромеханического стабилизаторов.

Осциллограммы наглядно показывают реакцию стабилизаторов различных типов на резкий скачек входного напряжения (на 60 вольт вниз):

Как видите, стабилизатор Штиль IS2500 обладает нулевым временем реакции на изменение входного напряжения. На выходе всегда 220 вольт независимо от того, что поступает на вход. Если добавить сюда низкие требования к форме и частоте питающего напряжения, невероятно широкий рабочий диапазон, то это просто сказочный прибор. Такой стабилизатор идеально подойдет для работы от простенького дизель-генератора, у которого плавает не только амплитуда выдаваемого напряжения, но и частота.

При выходе напряжения за пределы рабочего диапазона (ниже 90 вольт или выше 310), стабилизатор тут же отключает нагрузку и на передней панели загорается красный светодиод и появляется соответствующая индикация. Как только напряжение возвращается в рабочий диапазон, все автоматически включится в работу.

Интересно то, что при возникновении даже 150%-ой перегрузки, стабилизаторы Штиль ИнСтаб не отрубаются мгновенно, а выжидают целых 5 секунд прежде чем уйти в защиту. Для нас это означает, что через такие стабилизаторы можно подключать бытовые приборы с большими пусковым мощностями (такие как холодильники, кондиционеры и мясорубки). Нужно только правильно выбрать мощность стабилизатора.

Кстати, график зависимости мощности стабилизатора двойного преобразования от входного напряжения приведен ниже:

ВЫВОД: инверторный стабилизатор напряжения Штиль ИнСтаб IS2500 обладает беспрецедентными характеристиками и оставляет далеко позади стабилизаторы любых других типов (релейные, электронные, сервоприводные), поэтому может быть использован для защиты особо важной и дорогостоящей бытовой техники. Единственным недостатком можно считать высокую стоимость, которая, несомненно, будет снижаться по мере развития технологии, удешевления элементной базы и появления здоровой конкуренции

В комплекте со стабилизатором идет набор для настенного монтажа — пластиковые дюбеля и специальная крепежная пластина. Все продумано.

Лучшие электронные стабилизаторы 220V

Цифровой стабилизатор напряжения 220 вольт основан на срабатывании электронного ключа при возникновении существенных отклонений в электросети. Отличается быстрым временем реагирования.

Обладает меньшими габаритными размерами, массой. Прибор может работать при отрицательной температуре. Критерии выбора: мощность подключённых потребителей, время срабатывания, погрешность.

Штиль R 400ST – защита электроники

Симисторный однофазный стабилизатор для исправления нестабильных параметров электросети. Предназначен для защиты электронных блоков управления отопительного оборудования, компьютера или оргтехники.

Предусмотрено устранение посторонних частотных шумов во входных и выходных токах, не искажает синусоиду. Обладает быстродействием при возникновении нештатных ситуаций подаче электроэнергии.

Плюсы:

• Подымает напряжение от 150 вольт, автоматическое отключение при крайних значениях.
• Хорошо защищает котёл. Второй стабилизатор купил для компьютера.
• Быстрый, тихий, при пиковых нагрузках не напрягает.

Минусы:

Цена, но возможности оправдывают затраты.

Энергия 12000 ВА Classic Е0101-0099 – надёжность стабилизации

Современный электронный прибор по стабилизации однофазного напряжения 220 вольт. Отличается быстрым временем срабатывания, не превышающим 20 миллисекунд. Диапазон защиты составляет 60~265 вольт, по точности 125~254В.

Прибор уверенно выпрямляет ток при внешней температуре -30 ‒ +40°C. Процент погрешности не превышает 5 единиц. Встроен дисплей для визуализации выходных параметров. Моторесурс превышает 60000 часов непрерывной работы.

Плюсы:

• Надёжность, стабильность, точность.
• Мощность, морозоустойчивость, можно устанавливать во вспомогательных помещениях.
• Высокий моторесурс.

Минусы:

Не продумана схема крепления к стене. Отсутствуют ручки для переноски, и это при его весе.

Штиль R 10000 – информативность

Тиристорный стабилизатор однофазного напряжения 220 вольт. Используется для надёжной защиты от нестабильности электросети оборудования медицинских учреждений, компьютерной и оргтехники, высокоточных приборов научных и исследовательских лабораторий.

Эффективно работает с различной бытовой техникой. Предусмотрена двойная защита при пиковых значениях тока в электросети. Корпус выполнен в напольном исполнении.

Плюсы:

• Стабильность работы, моторесурс.
• Точная регулировка, информативная индикация, дисплей.
• Эффективное охлаждение.

Минусы:

Тяжёлый, а ручки или приспособления для транспортировки не предусмотрены.

Вольт engineering Ампер-Т Э 16-1/80 v2.0 – точность

Однофазный стабилизатор с высоконадёжным трансформаторным управлением тиристорными ключами. Отличается быстротой действия, высокой точностью выпрямленных параметров. Предусмотрен электронный байпас обхода системы стабилизации.

Управление процессом выпрямления осуществляется микропроцессорным блоком. На внешний корпус вынесена расширенная и подробная информация о текущем состоянии прибора.

Плюсы:

• Высокая мощность, стабильная работа, точность.
• Наглядная панель управления, широкая информативность.
• Возможность работы в паре с генератором.

Минусы:

Трудности при навеске на стену.

На какие характеристики нужно смотреть при выборе стабилизатора напряжения

Тип. Стабилизаторы напряжения, в зависимости от основных принципов работы, можно разделить на несколько типов:

• релейные — одни из самых доступных устройств на рынке, которые небольшую точность выходного напряжения компенсируют высокой скоростью работы и широким диапазоном напряжений;
• электромеханические — более точные, но не такие быстрые и адаптивные, как релейные аналоги;
• гибридные (комбинированные) — эти стабилизаторы напряжения сочетают достоинства релейных и электромеханических устройств;
• электродинамические — следующий этап эволюции электромеханических стабилизаторов: точные, надёжные и дорогие;
• электронные — тоже далеко не самые дешёвые, но однозначно одни из самых удобных, точных и быстрых стабилизаторов;
• инверторные — стабилизаторы, которые считаются наиболее современными и отличаются широким диапазоном рабочих напряжений, малыми погрешностями и очень низкими задержками в работе — за счёт, разумеется, высокой цены.

Фазность. Как правило, в городских квартирах используется однофазная электрическая разводка, а вот для питания частных домов и промышленного оборудования нередко применяют трёхфазную, которая позволяет использовать напряжение не 220, а 380 вольт. Стабилизатор с неподходящей фазностью просто не будет работать, так что этот момент обязательно нужно иметь в виду при выборе.

Мощность. Едва ли не самый важный параметр при выборе стабилизатора напряжения. Если его мощности не хватит для обслуживания всех потребителей, то стабилизатор откажет. Соответственно, потребляемая мощность должна соответствовать возможностям прибора (плюс желательно добавить ещё 20-30% — на всякий случай).

Важный аспект: мощность может быть не только активной, но и реактивной. Высокий пусковой ток, который отличает устройства с электродвигателями, типа пылесосов и электромясорубок, может вывести стабилизатор из строя. Для таких реактивных потребителей в расчёт стоит брать не только активную мощность, измеряемую в ваттах, но и полную мощность — в вольт-амперах. Чтобы вычислить последнюю, необходимо активную мощность разделить на специальный коэффициент, указанный в паспорте устройства (для простоты его можно принять равным 0,7 или 0,8).

Точность стабилизации. Высокая точность стабилизации означает, что стабилизатор будет выдавать напряжение, как можно более близкое к эталонным 220 В. Для устройств разных типов точность может колебаться в пределах 2-10%.

Скорость стабилизации. Обычно она составляет от 5 до 20 мс — в зависимости от типа и особенностей конкретного устройства. Разумеется, чем быстрее стабилизатор будет реагировать на скачки напряжения, тем лучше.

Рабочий и предельный диапазон напряжений. Возможности стабилизаторов не безграничны: они способны привести в норму только напряжение определённых уровней

Причём предельные, пиковые значения аппараты выдерживают совсем недолго, поэтому обращать внимание стоит именно на диапазон рабочих напряжений, с которыми стабилизатору будет справляться легче

Индикация. Желательно, чтобы стабилизатор был оснащён ЖК-дисплеем, который будет передавать показания вольтметра (по возможности — не только на выходе, но и на входе). Однако в самых простых моделях вместо экранов используют светодиодную индикацию. Это не так информативно, зато дёшево и надёжно.

Установка. Стабилизаторы могут размещаться на полу, на стене или устанавливаться в специальные стойки.

Шаг №5 — На сколько сильно падает напряжение?

На предыдущих 4х шагах мы выяснили, что для дома требуется стабилизатор с плавной и точной регулировкой (под это подходят электромеханические/гибридные или тиристорные аппараты). Узнали, что при однофазной сети нужен однофазный стабилизатор, а при трехфазной — один трехфазный или три однофазных (в каких случаях и какой, указано на Шаге №2). На Шаге №3 определились, нужен ли нам морозостойкий прибор или он будет стоять внутри дома, в отапливаемом помещении. И на Шаге №4 высчитали, необходимую мощность прибора.

И вот мы подошли к тому маленькому, но очень важному моменту, о котором забывают 80% людей при выборе стабилизатора. В теории всё просто — посмотрел цифру на вводном автомате, умножил на 220В и вот такой мощности нужен стабилизатор

Но почему-то забывают, что при падении напряжения (когда в розетке не 220В, а уже 170В, 140В и ниже) мощность, которую может выдавать любой стабилизатор тоже падает. И вместо заявленных 10 кВт (киловатт) он выдает уже 8 или 7 кВт. Тем самым, если домашняя сеть нагружена по полной (одновременно включены и работают электроприборы общей мощностью 10 кВт), то стабилизатор будет не в состоянии обеспечить их данной мощностью и, во избежания перегрева и выхода из строя, будет срабатывать защита, которая отключит и стабилизатор и все электроприборы в доме

В теории всё просто — посмотрел цифру на вводном автомате, умножил на 220В и вот такой мощности нужен стабилизатор. Но почему-то забывают, что при падении напряжения (когда в розетке не 220В, а уже 170В, 140В и ниже) мощность, которую может выдавать любой стабилизатор тоже падает. И вместо заявленных 10 кВт (киловатт) он выдает уже 8 или 7 кВт. Тем самым, если домашняя сеть нагружена по полной (одновременно включены и работают электроприборы общей мощностью 10 кВт), то стабилизатор будет не в состоянии обеспечить их данной мощностью и, во избежания перегрева и выхода из строя, будет срабатывать защита, которая отключит и стабилизатор и все электроприборы в доме.

Зависимость выдаваемой мощности стабилизатора от падения напряжения в электросети.

Как видим с графика выше, при падении напряжения до 170В, стабилизатор сможет выдать максимум 85% от своей мощности. Если брать для примера, аппарат на 10 кВт, то получаем:
10 * 85 / 100 = всего 8,5 кВт
при напряжении в 140В имеем 65% от мощности:
10 * 65 / 100 = всего 6,5 кВт
если же у нас просадки доходят до 110В, то на выходе можно рассчитывать только на 40% мощности, а это:
10 * 40 / 100 = всего 4 кВт

Именно по этой причине все электрики в один голос советуют брать стабилизатор напряжения с запасом по мощности минимум на 30%.

Ситуация с повышенным напряжением встречается не так часто, но запас по мощности нужно брать и в этом случае:

Зависимость выдаваемой мощности стабилизатора при повышенном напряжении.

Уже при 255В стабилизатор начинает терять в мощности, а при 275В способен выдать только 80% от заявленных значений. При 280В идет защитное отключение.

Пятое правило:

При пониженном или повышенном напряжении падает мощность любого стабилизаторов. Поэтому всегда нужно брать стабилизатор «с запасом» по мощности (как минимум, на 30%).

Стабилизаторы напряжения для дома какой фирмы лучше выбрать

• Ресанта – торговая марка предлагает устройства с хорошим сочетанием цены и качества. Они поддерживают работу как мелких, так и более мощных электроприборов, не давая им выходить из строя при скачках тока в сети. В большинстве случаев тут предлагаются однофазные агрегаты. В наличии у бренда есть и релейные модели, и варианты с двойным преобразованием энергии.
• Энергия – история этой компании началась в 2000 году, в то время она поставляла на рынок оборудование других фирм, но со временем переквалифицировалась в производителя электротехнических устройств. На данный момент у нее есть собственный конструкторский отдел и заводы, расположенные в России и Китае. При создании продукции она руководствуется принципом обоснованности цены, безопасности использования товаров и их высокого качества.
• Rucelf – это чуть ли не главный конкурент Ресанты, предлагающий лучшие стабилизаторы напряжения по соотношению цены и качества, которое здесь оптимально. Именно поэтому его товары и пользуются на рынке высоким спросом. Они безопасны и удобны в использовании, просты в монтаже и имеют приличный дизайн. Их применяют как регулярно, так и периодически. Торговая марка заботится о защите своих устройств от перегрева, перегрузок и посторонних шумов, поэтому срок службы изделий превышает 10 лет.
• Штиль – под этим брендом выпускаются как бюджетные варианты, так и модели среднего диапазона, а также премиум-класса. Среди них особенно популярны устройства с двойным преобразованием, которые почти не уступают источникам бесперебойного питания. Тут доступно две группы: «ИнСтаб» и «ИнСтаб+», разработанные с применением инверторной технологии. С их помощью процесс регулировки происходит в несколько этапов, при этом в отзывах не наблюдается жалоб на время отклика, здесь оно минимально.
• Sven – продукция фирмы может использоваться как в квартирах, так и в домах или офисах. Она имеет демократичные цены и в то же время достойное качество. На это указывает быстрое время переключения между обмотками максимум в 10 мс, длинные кабеля в среднем в 1.7 м, устойчивость к низким температурам до -40 градусов и высокому уровню влаги – до 80-90%. Тут имеются как настенные, так и напольные агрегаты, защищенные от импульсных помех, перегрузки, перегрева. Поэтому нисколько не странно, что срок их службы очень большой, в среднем, 10 лет.

Лучшие электросчетчики

«Энергия Classic и Ultra» — электронные на тиристоре

Досье: продвинутые бесшумные модели повышенной надежности и долговечности. Тиристорное регулирование не имеет подвижных частей, которые изнашиваются, что увеличивает срок службы.

Плюсы: способны терпеть перегрузку до 180%. Тиристорный ключ повышает не только ресурс, но и скорость срабатывания (коммутация всего 20 мс). Способны кратковременно вытягивать напряжения с 60 В.

Минусы: дороже всех предыдущих, нет маломощных моделей.

Входной диапазон: 105-280 В

Погрешность на выходе: 5% (Classic), 3% (Ultra)

Гарантия: 3 года

Цены: от
25 950 руб.
… до
83 150 руб.

Модельный ряд

Энергия Classic Ultra	Мощность	Размер, (ВхШхГ), мм	Цена
Classic-5000	5 кВ·А / 3,5 кВт	420х320х180	25 950 р.
Ultra-5000	5 кВ·А / 3,5 кВт	420х320х180	31 150 р.
Classic-7500	7500 В·А / 5,2 кВт	420х320х180	30 150 р.
Ultra-7500	7500 В·А / 5,2 кВт	420х320х180	34 000 р.
Classic-9000	9 кВ·А / 6,3 кВт	420х320х180	36 500 р.
Ultra-9000	9 кВ·А / 6,3 кВт	420х320х180	42 800 р.
Classic-12000	12 кВ·А / 8,4 кВт	500х360х200	42 700 р.
Ultra-12000	12 кВ·А / 8,4 кВт	500х360х200	48 800 р.
Classic-15000	15 кВ·А / 10,5 кВт	500х360х200	58 800 р.
Ultra-15000	15 кВ·А / 10,5 кВт	500х360х200	64 000 р.
Classic-20000	20 кВ·А / 14 кВт	620х320х200	75 000 р.
Ultra-20000	20 кВ·А / 14 кВт	620х320х200	83 150 р.

*Серия «Ультра» отличается от «Классик», тем что, обладает морозостойкостью и меньшей погрешность 3% против 5%.

Шаг №4 — Какой мощности нужен стабилизатор?

На предыдущих этапах мы узнали, что для дома нужен аппарат с плавной регулировкой, определились с количеством фаз необходимого прибора (однофазный или трехфазный) и решили для себя, будет он стоять в отапливаемом помещении или нужен морозостойкий вариант.

Теперь следует понять, какой мощностью должен обладать прибор.

magazin energia ru

К этому вопросу нужно отнестись внимательно, так как взяв стабилизатор маленькой мощности, в результате мы получим частые отключения стабилизатора по перегрузу.

Основное правило, которым принято руководствоваться при выборе стабилизатора напряжения для дома, звучит так:

На каждый частный дом или загородный коттедж устанавливается вводной автомат, который не позволяет нагружать электропроводку дома больше, чем она рассчитана. Это связано не с «жадностью» электриков, будто не хотят разрешить владельцу дома включать приборы большей мощности, чем разрешено. Причина банальна — не допустить возникновения пожара. Чтобы не допустить перегревания проводов и возникновения из-за этого пожара, ставится вводной автомат. Если человек попытается одновременно нагрузить электропроводку приборами бОльшей мощность, чем разрешено, — вводной автомат выполнит защитное отключение и не допустит пожара в доме.

Чаще всего на дом ставятся подобные вводные автоматы:

Вводной автомат на 40 А (ампер)

Для того, чтобы узнать какой мощности нужен стабилизатор напряжения для нашего дома, всегда применяется одна и та же формула:

• Вариант №1 — к дому подведена однофазная сеть на 220В
  В этом случае умножаем значение вводного автомата (у нас это 40 ампер) на 220 вольт:
  40 * 220 = 8 800
  Выходит, что для нашего дома нужен стабилизатор мощностью не меньше, чем 8800 ВА (вольт-ампер) или 8,8 кВА (киловольт-ампер).

  Зная типичную линейку мощностей стабилизаторов:
  5, 8, 10, 15, 20, 30 кВА

  Понимаем, что стабилизатор на 8 кВА с нашей нагрузкой уже не будет справляться, а вот на 10 кВА — самое оно.

• Вариант №2 — к дому подведена трехфазная сеть на 380В
  В случае трехфазной сети решение следующее:
  • если дома есть потребители на 380В — ставим один трехфазный стабилизатор.
    Его мощность высчитывается так:
    Вводной автомат для частных домов с трехфазным подключением чаще всего на 20 ампер.
    Умножаем 20 ампер на 200В и получившуюся цифру умножаем еще на 3:
    20 * 220 * 3 = 13 200
    Получается для дома нужен трехфазный стабилизатор мощностью не меньше 13200 ВА (вольт-ампер) или 13,2 кВА. (киловольт-ампер).
    Опять же, учитываем линейку мощностей трехфазных стабилизаторов (9, 15, 20, 30 кВА) понимаем, что нам нужен стабилизатор на 15 кВА. Итого, нужен трехфазник на 15 кВА.
  • Если же к дому подведено 3 фазы, а все электроприборы обычные, рассчитаны на 220В и трехфазных потребителей ставить не планируется, то эффективнее будет поставить три однофазных стабилизатора (по одному на каждую фазу). Это делается по той причине, что при пропадании напряжения на одной из фаз, трехфазный стабилизатор обесточит весь дом. При установке трех однофазных стабилизаторов данная проблема не возникает и электроприборы на оставшихся двух фазах продолжают работать.
    Мощность высчитывается как для обычного однофазного стабилизатора (описано было выше) с тем отличием, что нужен не один а три штуки:
    40 * 220 = 8 800 Итого, нужно 3 стабилизатора по 10 кВА.

Четвертое правило:

В зависимости от количества подведенных фаз:

• для однофазной сети (220В) чаще всего ставят однофазный стабилизатор на 10 кВА;
• для трехфазной сети ставят или один трехфазный стабилизатор на 15 кВА или три однофазных по 10 кВА (по одному на каждую фазу).

magazin energia ru

Какие виды стабилизаторов подходят для дома

Назначение стабилизатора это автоматическое поддержание напряжения на выходе в заданных параметрах, независимо от изменений в питающей сети. С этой задачей современные устройства справляются успешно. Каждый вид имеет характерные особенности. Стабилизаторы применяются в быту и используются в промышленности. Для электроснабжения дома, квартиры и дачи подходят следующие стабилизаторы:

• Электронные;
• Релейные;
• Сервоприводные (Электромеханические);
• Инверторные;
• Гибридные.

Электронные. Основные составляющие — трансформатор, микропроцессор и полупроводники. Микропроцессор анализирует напряжение и посредством тиристоров или симисторов переключает обмотки трансформатора. На выходе получаем стабильное напряжение, заданных параметров. Широко используются в быту и зарекомендовали себя как надежные и точные устройства.

Достоинства полупроводниковых приборов:

• быстродействие;
• большой диапазон напряжения сети;
• бесшумность;
• надёжная система защиты;
• компактность;
• длительный срок службы.

Недостатки:

• зависимость мощности от напряжения – чем ниже входящее напряжение, тем меньшую мощность может обеспечить стабилизатор;
• ступенчатое регулирование (почти не заметно).

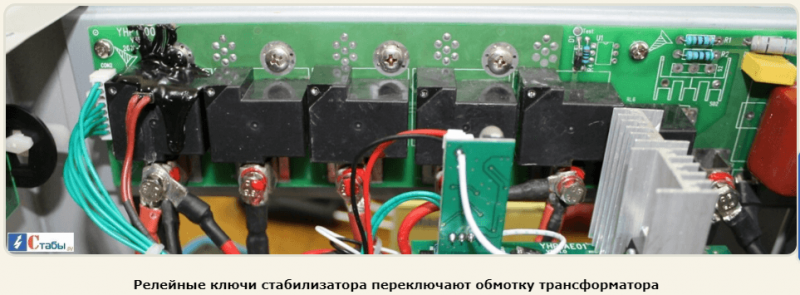

Релейные. Получили популярность благодаря дешевизне и простой конструкции. В них микропроцессор с помощью реле управляет переключением обмоток трансформатора. Поэтому при работе этих стабилизаторов слышно характерное пощелкивание.

Достоинствами релейных устройств являются:

• размеры;
• низкая стоимость;
• широкий диапазон температуры окружающей среды;
• терпимость к краткосрочным перегрузкам.

Недостатки:

• низкая скорость реагирования;
• ступенчатое регулирование;
• создание электромагнитных помех;
• шум;
• частые отказы в послегарантийный период;
• относительно небольшой срок службы.

Сервоприводные (Электромеханические). Бесступенчатую стабилизацию обеспечивает электродвигатель перемещающий графитовый контакт по обмоткам трансформатора. Из-за особенностей конструкции подходят для работы в сетях без резких изменений (скачков) напряжения.

Достоинства:

• высокая точность;
• плавное регулирование;
• большой диапазон входящего напряжения;
• возможность работы при отрицательной температуре;
• стойкость к перегрузкам;
• низкая стоимость.

Недостатки:

• низкая скорость регулирования;
• размер и вес;
• повышенный уровень шума;
• электромагнитные помехи;
• наличие графитового контакта и подвижных частей подверженных износу.

Инверторные. Самый прогрессивный тип стабилизаторов. В этих устройствах отсутствует трансформатор. Стабилизируют напряжение полупроводники и конденсаторы посредством двойного преобразования электрической энергии. Переменный ток из подающей сети преобразовывается в постоянный, затем инвертором в переменный. На выходе получаем стабильное напряжение с отличными параметрами.

Достоинства инверторных устройств:

• высокая точность;
• большая скорость;
• плавность регулирования;
• надежная защита стабилизатора и потребителей;
• очень большой диапазон входящего напряжения;
• небольшие размеры и вес;
• минимальный уровень шума;
• длительный срок эксплуатации.

Недостатки:

• отсутствие запаса мощности;
• высокая стоимость.

Гибридные. В зависимости от условий работы может включаться релейная или сервоприводная (электромеханическая) стабилизация. Объединяет плюсы и минусы соответствующих типов приборов. Отличаются высокой ценой, сложностью конструкции и обслуживания.

Виды стабилизаторов напряжения

Если заявлен стабилизатор напряжения 220в, не стоит ждать от него полного соответствия указанному напряжении. Для аппаратов позволительна погрешность. По ее величине стабилизаторы делятся на:

• Стандартные с допустимым отклонением в 5-7%. Такая погрешность не сказывается на бытовых электроприборах.
• Пренцизионные с максимальной погрешностью в 3,8%. Установки группы рассчитаны на работу с высокоточной электроникой промышленного типа. Таковая может отреагировать даже на 5-процентное колебание выходного напряжения.

Основная классификация стабилизаторов связана с их принципом действия. Есть 3 ведущих категории аппаратов:

№1 Параметрические стабилизаторы сформированы на основе нелинейных элементов. Свойства таковых зависят от обстоятельств. Значит, в деле карборундные резисторы, насыщенные дроссели. Нелинейные конденсаторы тоже подойдут. Проще говоря, значение выходного тока в параметрических моделях поддерживает радиоэлектроника.

Представляют параметрические машины феррорезонансные стабилизаторы. Сердечники в их трансформаторах ферримагнитные, а транзисторы установлены попарно. Радиаторы в моделях класса небольшие, есть корпус.

За счет этого  феррорезонансные стабилизаторы не перегреваются, при этом, достаточно чувствительны. В противовес встают: низкий коэффициент полезного действия, шумность приборов, нетерпимость к холостому ходу и перегрузкам, зависимость напряжения на выходе от тока во входной сети.

№2 Компенсационные. Модели класса действуют с помощью переключений обмоток трансформатора. Говоря научным языком, работает коммутация по секциям. Запускают ее реле, семисторы и теристоры. Они играют роль силовых ключей.

Аппараты с ними выдают высокий КПД, не искажают синусоиду выходного напряжения, спокойно работают в холостую и с широким диапазоном напряжения на входе. Остается добавить быстродействие и перейти к минусу. Им является преобразование выходного тока по ступеням. О точности стабилизации приходится забыть.

№3 Электромеханические стабилизаторы оснащены двигателем и системой его управления. Вкупе с ними действует автотрансформатор. Это позволяет самостоятельно регулировать напряжение сети. Точность получается высокой, как и диапазон регулировки.

К тому же, электромеханические аппараты стойки к перегрузкам. В противовес ставим низкое быстродействие и ограничения по размещению установок класса. Скользящий контакт в них открыт. Это повышает риск удара током.

Решая, какой стабилизатор напряжения выбрать, стоит учесть наличие у электрических моделей подкатегорий. Аппараты класса делятся на:

-Однофазные. Рассчитаны на мощность сети в 220 вольт. То есть на бытовые условия. При скачке напряжения вверх, к примеру, до 300-от вольт, однофазный стабилизатор блокирует подачу тока. Работают приборы группы бесшумно.

Кстати не только для домашнего пространства, но и больниц, школ, детских садов. При этом, сохраняется возможность подключения к однофазному стабилизатору еще 2-ух таких же. Это выручает при намеренном наращивании мощности сети.

Однофазные стабилизаторы разнятся по мощности. Для бытовой техники достаточно 1000-ватных. Если запускаются электротехнические машины большого тока на старте,  приобретают однофазные стабилизаторы на 1500-10000 ватт.

Еще мощнее аппараты до 100 киловатт. Однако, уже при 5-киловатном показателе стабилизатор способен обезопасить все электроприборы загородного дома. Даже система полива огорода и насос из скважины с водой в списке. Поэтому, однофазные аппараты легко «тянут» офисы и небольшие предприятия.

-Трехфазные. Ставят стабилизатор напряжения однофазный на ступень ниже. Приборы категории тянут 380-вольтовые сети

Важно для промышленных цехов. Выбирая стабилизатор, нужно учитывать суммарный вольтаж приборов-портребителей с плюсом 15-20%

Посмотрите на лампочки

Еще один интересный нюанс, который редко затрагивают авторы в других статьях.
Между прочим, нюанс весьма полезный для рассмотрения, так как зачастую потребители в своих отзывах описывают негодование по поводу помаргивающих лампочек
после установки стабилизатора напряжения.
А ведь они хотели избавиться от этой проблемы, установив стабилизатор.
На самом деле не все так просто.
Большинство современных стабилизаторов имеют ступенчатый принцип работы.
Это и релейные и тиристорные и симисторные стабилизаторы.
То есть абсолютное большинство.
Так вот при их работе можно наблюдать эффект мерцания ламп накаливания или галогенных ламп.
Данный эффект может наблюдаться даже у стабилизаторов с плавной регулировкой то есть электромеханических.
Это возможно, когда на линии работают сварочные аппараты.

Какой тип стабилизатора выбрать?

Раньше популярными были электромеханические стабилизаторы.
Они работали плавно и с высокой точностью (до 3% погрешность).
Однако среди недостатков была медленная скорость и узкий диапазон входных напряжений.
Сегодня модели с сервоприводом выбирают все реже.
Основными типами стабилизаторов являются релейный и электронный.

К электронным моделям обычно относят тиристорные и симисторные.
Они работают быстро не содержит внутри подвижных частей, требующих обслуживания.
Имеют широкий диапазон входных напряжений и высокую точность.
Два последних параметра зависят от количества установленных силовых ключей.
