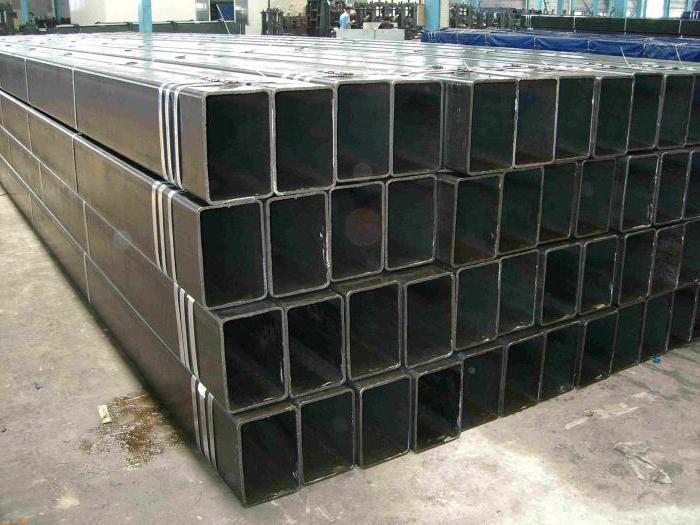

Сортамент квадратных труб: какие показатели имеют наибольшее значение при производстве данного вида изделий

Сфера применения квадратных труб из стали

Основным достоинством квадратной трубы является ее способность противостоять нагрузкам: статическим и изгибающим. Это незаменимый материал для строительства каркасных конструкций, ферм, теплиц, складов, эстакад, подъемников, мостовых сооружений и т.д. Квадратные профильные изделия являются частью рекламных сооружений, кровельных конструкций, арочных сводов.

Трубу применяют в производстве мебели, в том числе школьной, предметов быта и интерьера. Для этих целей заготовку подвергают тщательной обработке – шлифованию, окраске и др. Полая квадратная труба в предметах интерьера обеспечивает высокую надежность конструкции и небольшой ее вес. Несгибаемая профилированная труба является прочным каркасом для столов, стульев, кроватей, стеллажей, скамеек и других предметов обихода.

Секрет квадратной трубы в равномерном распределении нагрузки по сторонам, что в целом дает высокие значения радиуса инерции по периметру, и соответственно по площади поперечного сечения. В глобальном строительстве практикуют заполнение профильных прямоугольных и квадратных труб бетоном (в сжатых и изогнутых стержнях), что в целом значительно повышает не только надежность конструкции, но и огнестойкость строения. Это позволяет избежать дорогостоящей обработки зданий огнезащитными покрытиями, либо значительно снизить затраты на эти работы.

В отличие от круглых труб, профильные не обладают инерцией качения, поэтому с успехом применяются в конструкциях кровли вместо несущих балок. Их малый вес обеспечивает надежность и долговечность строения, снижая нагрузку на стены, фундамент и другие элементы.

Изготовление квадратных труб из стали

Крупносерийное производство стальных профильных труб обязательно соответствует нормативам. Но есть и другие способы получения квадратных труб, так называемые кустарные. Например, вальцевание трубы круглого сечения. Этот метод не гарантирует надежности эксплуатации изделия в дальнейшем и не соответствует ГОСТ, поэтому его используют только народные умельцы в подсобном хозяйстве.

Заводы-производители квадратных стальных труб

В России широкомасштабным производством труб квадратного сечения занимаются крупные металлургические заводы. Продукция изготавливается по заказу из стандартного ряда типоразмеров. Заказчик выбирает способ получения и обработки стали в зависимости от назначения будущего проката. В Российской Федерации более 50 заводов, поставляющих трубную продукцию.

Поставщиками профильных труб квадратного сечения в РФ являются:

1. «Агрисовгаз» Калужская область.
2. Альметьевский трубный завод (Татарстан).
3. Амурметалл (Хабаровский край).
4. Барнаульский завод механический прессов.
5. Борский трубный завод (Нижегородская область).
6. Брок-Инвест-Сервис (Москва).
7. Вилси-Плюс (г. Калуга).
8. Волгатрубопрофиль (Костромская область).
9. Волжский механический завод.
10. ВТПЗ (Волгоградская область).
11. Выксунский металлургический завод.
12. ДЗМТ (Республика Дагестан).
13. ООО «Строй-Профиль» (Орловская область).
14. ЗСМК (Кемеровская область).
15. ООО «Октан» (Ставрополье).
16. Исаевский машиностроительный завод (г. Коломна).
17. Королевский трубный завод.
18. Металлург (Москва).
19. ОАО МТЗ «Филит».
20. Нефтекамский трубный завод.
21. Металлинвест (г. Нижний Тагил)
22. НМЗ им. Кузьмина (г. Новосибирск).
23. ООО «Новый кубанский профиль» (Краснодарский край).
24. Первоуральский новотрубный завод
25. Рязанский трубный завод и другие.

Производством профильных стальных изделий занимаются на Урале, в Челябинске, Ярославле, Рязани, Башкирии, Алтайском крае. Много заводов в Московской, Волгоградской, Новосибирской, Свердловской области. Ассортимент продукции различается – некоторые компании реализуют трубы небольшого сечения (от 10х10 до 60х60), другие – сечения свыше 80х80 мм.

Технология проката квадратных профильных труб

Сырьевым материалом для бесшовных квадратных труб являются изделия из стали круглого сечения с толщиной стенки от 4 до 14 мм. При холодной деформации получается продукция более низкого качества, но такой способ производства менее затратный и не требует мощного дорогостоящего и габаритного оборудования.

При горячей деформации бесшовных профильных труб структура металла не меняется, что важно для сохранения прочностных свойств изделия. Поэтому такая продукция более высокого качества и используется в сферах, где применяются большие нагрузки

При холодной и горячей деформации используются различное оборудование, но способ проката аналогичен: круглые трубы проходят через валки, вследствие чего деформируются, в результате получается заготовка квадратного сечения.

Как получают электросварные трубы из стали квадратного сечения

Из плоского металлического листа подготавливают штрипсы, которые превращаются путем сгибания в круглую трубу. Затем шов сваривается, зачищается. Заготовку прокатывают на вальцах, что на выходе дает изделие квадратной формы. Но для дальнейшей эксплуатации этого недостаточно – профильная заготовка проходит необходимую процедуру обработки и закаливания

Это важно, чтобы снять излишнее напряжение металла после изгибания

Сталь для труб квадратного сечения

Основной материал для изготовления профильных труб квадратного сечения – нелегированная углеродистая сталь по нормативам ГОСТ 380, 1050, 9045. Но есть изделия, которые производят из легированной стали марок 09Г2, 09Г2С, 10ХСНД (в соответствии с ГОСТ 19281), марок 10Г2, 30ХГСА (по ГОСТ 4543).

Технические требования к профильным трубам регламентируются ГОСТ 13663-86. Здесь указаны требования к внешнему виду, термообработке труб, маркам стали, нормативы механических показателей стальных изделий и др.

Требования ГОСТ 30245-2003 для профильных труб

Cтандарт распространяется на гнутые замкнутые сварные стальные трубы прямоугольных и квадратных профилей, предназначенных для возведения стальных строительных конструкций.

Производят профиль на специальных станках методом формирования трубчатого круглого сечения со сварным продольным швом с дальнейшим обжатием валками в прямоугольный или квадратный профиль.

Официальное издание ГОСТ 30245-2003

Сортамент профильный труб

Предельные отклонения и допуски:

• Прямоугольного либо квадратного сечения труба профильная ГОСТ 30245-2003 по размеру профиля, площади поперечного сечения, справочным величинам для осей и массе 1 п.м. должна соответствовать значениям, указанным в таблицах, прилагаемых к данному ГОСТ.
• Предельное отклонение по толщине стенки профильной трубы должно соответствовать предельному отклонению исходной заготовки 1250 мм шириной нормальной точности проката Б согласно ГОСТ 19903, чтобы не было проблем с расчетом веса профильной трубы. Предельное отклонение по толщине на места изгибов не распространяется.
• Данный ГОСТ на профильную трубу предусматривает предельные отклонения по ширине и высоте профиля в следующих значениях:

1. при ширине (высоте) профиля не выше 100 мм – ±1,0, однако не меньше ±0,5 мм;
2. при ширине (высоте) профиля более 100 мм – ±0,8.

Допуск на радиус внешнего закругления выбирается согласно следующему:

1. если t £ 6 мм, радиус должен находиться в пределах 1,6t – 2,4t;
2. если 6 < t £ 10 мм, радиус должен находиться в пределах 2t – 3t;
3. если t ³ 10 мм, радиус должен находиться в пределах 2,4t – 3,6t.

• В соответствии с данным ГОСТ трубы стальные профильные в поперечном профильном сечении не должны иметь отклонений от угла в 90 градусов более чем на ±1°30′.
• Профильные трубы производят длиной 6,0-12,0 м. По договоренности с заказчиком изделия могут быть выполнены 4-13 м длиной.
• Предельное отклонение по длине профильной трубы не должно превышать +60,0 м.

Профильные трубы ГОСТ предусматривает с такими сечениями, которые будут соответствовать представленным выше

Технические требования к трубам

Труба стальная профильная ГОСТ 30245-2003 изготавливается по следующим требованиям:

1. Производят профильные трубы из листового проката, который поставляет в рулонах, из следующих видов стали:

• низколегированной и стали углеродистой общего назначения 3 мм и более в толщину;
• стали углеродистой общего назначения 4 мм и более в толщину;
• углеродистой стали качественных марок – 20, 15, 10.
• низколегированной стали 4 мм и более в толщину.

Марка стали и категория поставки должны указываться в заказе на профильные трубы.

1. ГОСТ на трубу профильную предусматривает значение кривизны изделий в вертикальной и горизонтальной плоскости, не превышающее 1 мм на 1 м.п. трубы.
2. Скручивание труб относительно продольной оси не должно быть более 2,0 мм на 1 м.п. трубы.
3. Вогнутость и выпуклость стенок труб должны быть не более 0,01 относительно их размера.
4. Обрезают профильные трубы под прямым углом. Причем от перпендикуляра к продольной оси трубы отклонение не должно выводить трубу за пределы ее номинальной длины.

1. Трубы стальные профильные — ГОСТ не допускает с наличием трещин, глубоких рисок, закатов и прочих повреждений на поверхности труб.
2. Сварной продольный шов выполняют методом высокочастотной автоматической сварки, при этом его расположение предусматривают не ближе 4t от грани трубы.
3. Непровары продольного шва допускаются не более чем в 50 мм на 1 м.п. трубы. При этом длина местного отдельного непровара не должна превышать 20 мм.
4. Показатель временного сопротивления сварного продольного шва на разрыв не должен быть меньше 95% показателя временного сопротивления на разрыв основного металла.

Однако не только выше указанные ГОСТ регламентируют порядок и нормы изготовления профильных труб. Так, например производство бесшовных стальных холодно-, горячекатаных и электросварных прямоугольных труб ведется с оглядкой на ГОСТ 8645-68, технические требования к трубам согласно которому предъявляются аналогичные, что и в ГОСТ 13663.

Следует отметить, что только четкое соблюдение требований и допусков, прописанных в представленном перечне ГОСТ на профильные трубы, позволяет создавать изделия высокого качества. Поэтому, приняв решение о приобретении партии профильных труб, удостоверьтесь, что технология производства соблюдает правила и инструкции соответствующих нормативных документов.

Трубы профильные стальные прямоугольные

Трубы прямоугольные являются одним из самых востребованных видов профильного стального металлопроката. Их применяют при создании металлоконструкций там, где предполагается воздействие значительных нагрузок. Изделия такого сечения имеют дополнительные рёбра жёсткости, благодаря которым увеличивается их несущая способность. В качестве элемента трубопровода трубу стальную прямоугольную используют только в исключительных случаях.

Трубы прямоугольной формы предназначены для сооружения металлоконструкций различного назначения

Производство профильных изделий

В зависимости от технологии изготовления, изделия данного типа подразделяются на:

• электросварные трубы,
• трубы бесшовные.

Последние в свою очередь бывают холоднотянутыми и горячекатаными. Рассмотрим технологию изготовления данной продукции подробнее.

Электросварные изделия производятся из плоского стального листа – штрипса. Технология изготовления в данном случае выглядит так:

1. Штрипс, поступающий из рулонов, режется на полосы необходимой ширины, которые затем сворачиваются и наматываются на барабан.
2. Стальная лента с барабана подаётся на вальцы, где она сворачивается в трубу.
3. Прозводится соединение шва сваркой.
4. После этого на калибровочных валах изделию придаётся прямоугольная форма.
5. Затем проводится дефектоскопия, предполагающая контроль качества сварного шва.
6. На заключительном этапе труба прямоугольная режется на отрезки требуемой длины. Они обязательно осматриваются на предмет правильности геометрии, нарушить которую может значительный износ вальцов либо присутствующие на них выщерблены.На склад готовой продукции изделия уйдут, только если дефекты не будут обнаружены.

Проварка шва труб стальных прямоугольных выполняется одним из двух способов:

• HF – сварка индукционными токами,
• TIG – сварка в инертной среде.

HF-процесс на несколько порядков производительней, зато TIG-технология обеспечивает конечный продукт более высокими прочностными характеристиками. Также не исключено выполнение лазерной и плазменной сварки.

Профильные трубы производятся разными способами, один из них — это холодная деформация

В качестве сырья для производства бесшовных горячедеформированных труб используются заготовки круглого сечения, представляющие собой стальные монолитные цилиндры, получившие название «штанги». Процесс производства включает следующие этапы:

1. Разогрев штанги в металлургической печи.

1. Потом заготовка подаётся на прошивочный агрегат, на котором из монолитного цилиндра получается полый в виде гильзы.
2. Горячая и пластичная гильза проходит через несколько групп вальцов, где она приобретает требуемый диаметр и нужную толщину стенок. Достигается это раскаткой на оправке с последующим вытягиванием заготовки.
3. Формирование необходимого профиля труб стальных прямоугольных выполняется путём калибрования точных параметров гильзы.
4. После охлаждения изделия нарезаются отрезки заданной длины.

Важно! Температура заготовки должна немного превышать показатель рекристаллизации металла. Так сталь приобретёт эластичность, что позволит её без труда деформировать

По вышеописанной схеме изготавливается также и холоднодеформированный профильный трубный прокат. Отличие заключается в том, что непосредственно после выхода с прошивочного агрегата полая заготовка (гильза) охлаждается водой. То есть все последующие операции по формированию профиля труб производятся в холодном виде.

Но и без термической обработки здесь не обойтись. Выполняется она на завершающей стадии и призвана снять напряжение в стали, которое всегда фиксируется при производстве трубного металлопроката по технологии холодной деформации. Если его не нивелировать, долговечность и прочность металлоконструкций, смонтированных на основе труб стальных прямоугольных, значительно снизится.

Продукция, изготовленная методом холодного или горячего проката, получила меньшее распространение, чем сварные трубы. И это несмотря на то, что прочность последних уступает данному показателю катаных изделий! Эксперты объясняют данное явление особенностями, в частности, немалой стоимостью технологий холодного и горячего проката.

Для создания различных металлоконструкций чаще используются сварные трубы, это объясняется их более дешевой стоимостью

ГОСТ и сортамент

В сортаменте труб стальных прямоугольных бесшовных присутствуют изделия, размеры которых представлены в таблице.

Трубы профильные стальные прямоугольные Трубы стальные прямоугольные. Производство. Технологии: горячий и холодный прокат, сварка. ГОСТ и сортамент. Таблица типоразмеров. Прямоугольные трубы из нержавеющей стали.

Другие ГОСТы

ГОСТ Р ИСО 3183-2-2007 Трубы стальные для трубопроводов. Технические условия. Часть 2. Требования к трубам класса В ГОСТ Р ИСО 3183-3-2007 Трубы стальные для трубопроводов. Технические условия. Часть 3. Требования к трубам класса С ГОСТ Р 53364-2009 Трубы стальные и изделия из труб. Документы о приемочном контроле ГОСТ 31458-2012 Трубы стальные и изделия из труб. Документы о приемочном контроле ГОСТ Р 53384-2009 Трубы стальные и чугунные с защитными покрытиями. Технические требования ГОСТ 31445-2012 Трубы стальные и чугунные с защитными покрытиями. Технические требования ГОСТ 8638-57 Трубы стальные каплевидные. Сортамент ГОСТ 8642-68 Трубы стальные овальные. Сортамент ГОСТ 34004-2016 Трубы стальные обсадные, насосно-компрессорные, бурильные и трубы для трубопроводов. Дефекты поверхности резьбовых соединений. Термины и определения ГОСТ 31446-2017 Трубы Стальные обсадные и насосно-компрессорные для нефтяной и газовой промышленности. Общие технические условия ГОСТ Р ИСО 13679-2016 Трубы стальные обсадные и насосно-компрессорные для нефтяной и газовой промышленности. Методы испытаний резьбовых соединений ГОСТ Р ИСО 10543-99 Трубы стальные напорные бесшовные и сварные горячетянутые. Метод ультразвуковой толщинометрии ГОСТ Р ИСО 10332-99 Трубы стальные напорные бесшовные и сварные (кроме труб, изготовленных дуговой сваркой под флюсом). Ультразвуковой метод контроля сплошности ГОСТ Р ИСО 10124-99 Трубы стальные напорные бесшовные и сварные (кроме труб, изготовленных дуговой сваркой под флюсом). Ультразвуковой метод контроля расслоений

Преимущества сотрудничества с компанией «МЕТАЛЛ-ЭНЕРГИЯ»

Мы собираем заказы различного объема. Вы можете приобрести трубы оптом и в розницу. Если на складе отсутствует нужный типоразмер, то мы предоставим изделия с завода в максимально сжатые сроки. Сотрудничество с ведущими российскими предприятиями позволяет нам оперативно выполнять даже сложные заказы.

Для перевозки продукции наша компания предлагает собственный автомобильный транспорт и услуги опытных перевозчиков. Товар должным образом упаковывается и укладывается в машины. Транспортировка выполняется с наших складов, расположенных в Московской области, или напрямую с заводов. Доставка продукции осуществляется круглосуточно; время поставки обязательно согласовывается заранее.

Мы предлагаем индивидуальное обслуживание каждому клиенту и четко придерживаемся сроков изготовления и доставки продукции. Мы стремимся к долгосрочному сотрудничеству и предоставляем продукцию в кредит, готовы подобрать для вас необходимый товар и проконсультировать по разным вопросам относительно металлопроката.

Если вам требуется консультация наших специалистов, вы хотите заказать трубы профильные или иную продукцию, звоните нам по телефону: (495) 772-32-17.

Напоминаем, что более подробную информацию вы можете получить по многоканальному телефону: (495) 234 07 87 или электронной почте: info@metall-energy.ru.

Related Posts via Categories

• Профильная труба – основной материал для металлических конструкций
• Калькулятор трубы профильной – быстрый расчет веса
• Труба прямоугольная – сортамент и ГОСТ
• Профильная оцинкованная труба – зачем нужны некруглые формы?
• Вес профильной трубы – определяем его быстро и точно!
• Квадратная труба – качественный и экономичный металлопрокат
• Как согнуть профильную трубу – используйте трубогиб и все получится!
• Производство профильной трубы – тонкости технологического процесса
• Прямоугольная труба – незаменима во многих конструкциях
• Заглушки для профильных труб – многофункциональные и важные виды фитингов

Шовные и бесшовные изделия

Если с исходным материалом разобрались, то теперь остается выяснить, чем же отличается бесшовная профильная труба от той, что имеет швы и какие виды обеих бывают.

Здесь нужно сразу сказать, что бесшовная продукция более дорогостоящая, имеет более высокие технологические характеристики, в отличие от той, что получена путем электросварки.

Все электросварные материалы получаются путем формовки исходного листа и дальнейшей его сварки. В зависимости от формы шва выделяют прямошовные и спиралешовные.

Например, профильная труба (ГОСТ 8645 68) будет иметь всего один шов, который располагается вдоль ребра. При этом такой шов прямой.

Довольно часто продукция изготавливается иным способом. В качестве исходного материала используется штрипса, то есть стальная лента. Она навивается по спирали. При этом каждый шов заваривается. Этот шов и получил название спиралешовного.

Что касается бесшовных материалов, то они получаются путем прокатки стального слитка. В процесс прокатки образуется отверстие, которое в дальнейшем принимает необходимую форму.

Самое главное различие между этими двумя видами труб заключается даже не в наличии или отсутствии шва, а в прочностных характеристиках. Понятно, что бесшовные изделия будут выдерживать гораздо большие нагрузки, чем электросварные.

Монтаж профтрубы

При соединении профильных труб может быть использован один из трех способов:

1. Сварка – универсальный метод, позволяющий создать максимально надежное соединение вне зависимости от параметров труб, их взаимного наклона и так далее.
2. Болтовое соединение – подходит для конструкций, не подверженных большим нагрузкам, например, различного рода стеллажам и так далее. Сверление отверстий под болты значительно ослабляет конструкцию.
3. Фитинги – используются для стыковки овальных профильных труб при монтаже декоративных ограждений или легких стеллажей, также может быть соединена труба латунная профильная при монтаже водопровода.

Как согнуть профильную трубу?

Для придания заготовкам желаемой формы традиционно используют несколько способов:

1. Станок для гибки профильной трубы – трубогиб или профилегиб. Он позволяет изогнуть профиль без заломов и трещин, в четком соответствии с шаблоном. Ручные модели трубогибов представляют собой простейшую конструкцию из стола и ряда роликов, которые, перемещая профиль, придают ему желаемый изгиб. Автоматические устройства обладают большей производительностью, просты в обращении, но требуют значительных капиталовложений, поэтому их не имеет смысла приобретать ради разового использования.
2. Гибочная плита . Кроме использования профилегиба, согнуть профильную трубу можно и вручную, при помощи гибочной плиты, верстака с оправкой и специального шаблона. Этот метод требует от мастера физической силы и терпения, ведь сталь обладает определенным пружинящим эффектом, поэтому операцию по изгибу придется повторять несколько раз, что совсем не гарантирует желаемого результата.
3. Сварка . Квадратные и прямоугольные профили со стенками 30-40 мм и более очень плохо поддаются формовке с малыми радиусами. Чтобы придать им желаемую форму, на внутренней поверхности профиля придется сделать надрезы болгаркой (чем их больше, тем мягче будет линии сгиба), согнуть по шаблону, а затем заварить надрезы по линии соприкосновения и зашлифовать.

Сварка профильной трубы

Соединение элементов конструкции из профильных труб требует определенных навыков. Особенно это касается тонкостенных профилей, ведь мастеру нужно успеть выполнить шов до того, как элементы начнут остывать. Основные хитрости, как варить профильную трубу со стенкой в 2 мм: ток в диапазоне 10-60 А, электроды диаметром 0,5-2,0 мм, сварка в один проход. Для профилей большой толщины тоже существуют определенные тонкости при выполнении сварочных работ:

• такие трубы менее устойчивы к деформации, чем круглые;
• если важна пустотелость, необходимо следить за отсутствием капель внутри шва;
• торцевое соединение провоцирует появление высокого напряжения на углах;
• размер электродов и параметры сварки необходимо выбирать в четком соответствии с толщиной стенки, иначе не избежать прожога профиля.

Сортамент труб квадратного сечения ГОСТ 8639-82

Размеры стальных труб квадратного сечения зависят только от технологии производства подобной продукции.

И если принять во внимание эту особенность, то все 24 варианта типоразмеров ГОСТа 8639-82 можно разделить между тремя типами производственной технологии следующим образом:

• К холоднодеформированным изделиям отойдут 17 типоразмеров изделий квадратного сечения, грани которых изменяются в пределах от 10 до 120 миллиметров. Причем с учетом различной толщины стенки, которая может изменяться в пределах от одного до восьми миллиметров, каждый типоразмер с оригинальным сечением можно разделить на 2-3 единицы сортамента, отличающихся друг от друга толщиной стенки.
• К горячедеформированным изделиям отойдут 20 типоразмеров – практически весь размерный ряд сортамента по ГОСТ 8639-82. Габариты сечения горячедеформированного проката колеблются между профилем 30х30 мм и изделием с максимальным сечением 160х160 мм. А общее количество оригинальных типоразмеров, в данном случае, будет зависеть от числа вариантов с разной толщиной стенки, которая у горячедеформированных труб изменяется в пределах от 4 до 14 миллиметров.
• К прямошовным, электросварным трубам отойдут 15 вариантов типоразмеров. Изменяющихся в пределах от минимального сечения – 10х10 миллиметров и до габаритов 100х100 миллиметров. Толщина стенки в данном случае не может быть меньше одного и больше пяти миллиметров.

Типовое применение квадратных труб

Область применения квадратных труб зависит от типа производственного процесса точно так же, как и размеры сортамента. Например, бесшовные изделия, в большинстве случаев, применяются в виде валов, балок или оснований. Причем все эти детали можно встретить в продукции машиностроительных, автомобилестроительных или судостроительных заводов. Употреблять дорогостоящие бесшовные трубы для иных целей попросту неразумно преступно.

Прямошовные трубы можно увидеть в любом металлическом карасе нагруженного или ненагруженного типа. Относительная дешевизна и высокая прочность сварных труб превращает эти изделия в очень конкурентоспособный продукт.  Поэтому такие каркасы можно встретить и в строительстве, и в мебельной промышленности, и в автомобилестроении.

Труба квадратная ГОСТ 8639-82: применение, сортамент

Стальные трубы довольно быстро стали использоваться в строительстве в качестве элемента каркаса. По сравнению с литым металлическим прутком они выгодно отличались меньшим весом и более низкой стоимостью при почти таких же прочностных характеристиках. Однако имелся и недостаток – круглая форма сечения. Это затрудняло перевозку и хранение металлопроката, а главное – крепление.

Квадратные трубы

Профильная квадратная труба решила эту проблему.

Профильный металлопрокат: особенности

Главным отличием квадратной или прямоугольной трубы является наличие ребер жесткости. При круглом сечении стенки изделия в равной степени противостоят внутреннему и внешнему давлению. Но несущий элемент испытывает как раз неравномерную нагрузку – внешнюю и, как правило, перпендикулярную продольной оси.

Ребра жесткости принимают ее на себя, обеспечивая более высокую прочность. Применение изделия основано именно на этом качестве.

К профильной продукции металлопроката относятся:

• квадратные трубы – описываются ГОСТ 8639-82;
• изделия прямоугольного сечения – применяются, как конструкционный строительный материал;
• овального сечения – по сравнению с круглым водоводом он отличается большей поверхностью при таком же объеме, что позволяет эффективно охлаждать передаваемые жидкости и газовые смеси.

Производство

Весь сортамент проката выпускается согласно ГОСТ 8639-82. Стандарт применяется к холоднодеформированным, горячедеформированным бесшовным изделиям и к сварным.

Изготовление электросварного трубопровода.

1. Стальной лист – штрипс нарезается полосами. Полосы свариваются друг с другом, формируя ленту.
2. На формовочных вальцах получают заготовку с открытым швом.
3. Шов проваривается. Применяется электродная, индукционная, лазерная сварка и тому подобное.
4. Круглая заготовка передается на калибровочные вальцы, где из нее формируется квадратная труба.
5. Шов обязательно контролируется. Возможные отклонения описаны ГОСТом 8639-82.
6. Готовое изделие нарезается по длине.

Производство бесшовного трубопровода.

1. Цельная металлическая штанга разогревается до пластичного состояния.
2. На прошивочном прессе штанга впрессовывается – формируется пустотелая гильза.
3. Заготовка вальцуется: растягивается с целью получения нужного диаметра и стенок определенной толщины. С горячедеформированной гильзой эти операции производятся в нагретом состоянии, с холоднодеформированной – в остывшем. Последняя после формования прокаливается для снятия внутреннего напряжения.
4. Круглая заготовка передается на калибрующие вальцы, где ей придают квадратную форму.

Если речь идет об изделиях из стали повышенной точности, то продукт подвергается цинкованию. Цинк образует защитный слой на внутренней и внешней поверхности и успешно противостоит коррозии. На фото – стальной оцинкованный трубопровод.

Квадратная стальная труба: плюсы и минусы

Преимущества:

• высокая механическая прочность – у бесшовных изделий прочность выше, чем у сварных;
• повышенная стойкость к внешним нагрузкам;
• долговечность;
• меньшая материалоемкость по сравнению с цельным прутком, что заметно уменьшает затраты при использовании;
• возможность изгибать без термической обработки, что позволяет сохранить все качества материала без изменений;
• очень удобна при транспортировке и хранении, так как легко складируется;
• меньший вес по сравнению с цельнометаллическими изделиями;
• большой сортамент по ГОСТ 8639-82;
• монтаж возможен не только сваркой, но и с помощью болтов;
• не составляет трудностей при закреплении элементов.

К недостаткам относится коррозийная нестойкость. Устойчивость оцинкованных изделий или с полимерным покрытием выше.

Сортамент продукции

Сортамент труб стальных квадратных регламентирует ГОСТ 8639-82. Это параметры сечения, толщина стенок, длина, вес (теоретические расчеты) и возможные отклонения.

• Размеры сечения – от 10*10 180*180 мм. ГОСТ 8639-82 описывает стандартизированные изделия. Однако производство с нетиповыми размерами не запрещено, если технология и параметры продукта согласованы с заказчиком.
• Толщина стенок – от 1 до 14 мм.
• Длина – немерная для бесшовных горячедеформированных составляет 4–12, 5 м. для холоднодеформированных и сварных – 1,5–9м. Мерная длина для бесшовных холоднодеформированных – 4,5–11 м. горячедеформированных – 4–12,5 м, сварных – 5–9 м.

Сфера применения труб квадратного сечения

Подавляющее большинство стального проката с равными гранями используется в строительстве. Он применяется при возведении каркасных металлических конструкций различного типа:

• беседок;
• козырьков;
• навесов;
• ворот;
• заборов;
• теплиц;
• эстакад.

Благодаря равным сторонам мерные отрезки очень удобно соединяются между собой. При креплении можно использовать муфтовые или болтовые соединения. Кроме того, полый квадрат с равными гранями может применяться в качестве усиленного крепления опалубки для застывания бетонной массы.

Профиль широко применяется для изготовления стеллажей

В промышленности из стального квадрата изготавливают различные рамные конструкции. Например, из отрезки небольшого сечения используются для монтажа каркасов тентованых грузовых автомобилей. С появлением большого количества различных видов фурнитуры квадрат стал широко применяться при изготовлении мебели. Профиль при этом проходит дополнительную обработку:

• хромирование;
• цинкование;
• нанесение полимерного покрытия.

Детальное описание сортамента

Наиболее широкое разнообразие стальной профилированной трубы представлено изделиями с квадратным и прямоугольным профилем, которые различаются по сечению, длине и толщине стенок. И хотя металл является пока что одним из основных видов материала для их производства, все же пластиковые аналоги постепенно занимают все более прочные позиции на рынке.

Весьма широкое применение снискали профильные трубы в процессе сборки металлоконструкций для различных промышленных объектов. Они не только способны заменить бруски, применяемые для несущих конструкций, но еще и имеют небольшую массу и стоят недорого.

Кроме того, при выборе типа труб, стоит учесть массу погонного метра таких изделий.

Чаще всего спросом пользуются трубы квадратные прямоугольные с такими параметрами:

• 15×15 мм;
• 20×20 мм;
• 25×25 мм;
• 30×30 мм;
• 40×40 мм;
• 60×60 мм;
• 80×80 мм;
• 100×160 мм;
• 100×100 мм.

Область использования

Профильная труба, размеры которой могут быть самыми разными, предназначается не для прокладки трубопроводов, а для каркасных металлоконструкций. Полая труба имеет ту же жесткость, что и цельнометаллический прут, что верно в том случае, когда размеры профильного изделия эквивалентны габаритам цельнометаллического проката. При этом вес полого изделия окажется на 40% меньше по сравнению с цельнометаллическим вариантом. Профильная труба, размеры которой позволяют реализовать всевозможные проекты, снижает стоимость и массу металлоконструкций, оставляя неизменными габариты и прочность конструкции. Однако подобная экономия имеет место быть только в том случае, когда в ходе изготовления профильных изделий контролируются габариты.
