Солнечный водонагреватель своими руками

Конструирование простых солнечных водонагревательных систем

С экономической стороны выгоднее сконструировать солнечный водонагреватель своими руками.

Простая конструкция

Для этих целей требуются баки, которые покрыты черной краской. К ним присоединяется водопроводная магистраль из дома. Из такой тары вода поступает в душ.

Водонагреватель для бассейна своими руками конструируется из корыта, труб для холодной воды и перелива, выпуска и вентиля. Для прикрытия тары используется прозрачная крышка.

Простые конструкции отличаются такими недостатками:

• В облачную погоду емкость с водой не нагревается.
• Ежедневно тару заполняют жидкостью. Нагретую воду аккуратно сливают.
• Такое устройство располагают только в горизонтальном положении. Поэтому в определенное время КПД снижается.

Использование коллектора

Монтаж сконструированного собственными силами коллектора выгоднее с практической и экономической стороны. Но для достижения положительного результата требуется подготовка.

Конструирование приемника тепла

Дабы нагрев воды осуществлялся круглогодично, требуются:

• Аккумулирующая тара.
• Емкость для подпитки.
• Коллектор.

Монтаж насосного оборудования выполнять необязательно. Для циркуляции теплоносителя теплоприемник устанавливают ниже бака. Тара подпиточная располагается выше, чем аккумулирующая. Емкость, в которую перемещается подогретая жидкость, уплотняют.

Вторая емкость комплектуется поплавковым клапаном, дабы система функционировала. К отведенному патрубку подводят трубу, через которую будет поступать холодная жидкость.

Дабы сконструировать нагреватель воды своими руками, используют:

• Медные трубки.
• Трубки из полимерных составов или пластика.
• Плоские радиаторы из прочной стали.
• Алюминиевые трубки.

Дабы сконструировать корпус для нагревателя, нередко применяют древесину, фанеру. Мастера конструируют солнечный коллектор из поликарбоната своими руками.

Если все сделано правильно, то можно получить такие преимущества:

• Пользоваться такой системой можно даже при максимальной загрузке.
• Период окупаемости сконструированного нагревателя минимальный.
• Снижение затрат горючего.
• Такая система быстро подготавливается к эксплуатации.

Рекомендации по установке солнечных водонагревателей.

Количество тепловой энергии, которую вырабатывает солнечный водонагреватель зависит от многих факторов: от угла наклона относительно горизонтали и от ориентации установки к сторонам света (азимут).

Угол наклона — это угол между горизонталью и солнечной батареей. При установке на крыше угол наклона задается скатом кровли. Небольшое количество энергии воспринимается панелью водонагревателя при расположении его плоскости под прямым углом к направлению инсоляции. Так как угол инсоляции зависит от времени суток и года, ориентацию плоскости водонагревателя следует выполнять в соответствии с высотой солнца в период поступления наибольшего количества солнечной энергии.

Рекомендованный угол наклона для европейских стран 50-60º. Азимут описывает отклонение плоскости водонагревателя от направления на юг. Если плоскость солнечного водонагревателя ориентирована на юг, то азимут = 0°. Чем меньше отклонение от направления на юг, тем лучше. В идеале, необходимо учитывать режим потребления горячей воды: если воды больше потребляется утром, то лучше ориентироваться на юго-восток и т.д.

Устанавливайте солнечный водонагреватель и определяйте его размеры таким образом, чтобы воздействие дающее тень соседних зданий, деревьев, линий электропередач и т.п. было незначительным.

Важной частью гелиоустановок есть поддерживающая конструкция в виде рамы. С ее помощью вы обеспечите правильный угол наклона, а также необходимую жесткость конструкции от порывов ветра и других неблагоприятных воздействий окружающей среды и природы

Как из шлангов и труб смастерить солнечный нагреватель

Для солнечных теплообменников народные умельцы используют шланги для полива или гибкие трубы. Можно соорудить одну или несколько секций.

Мнение эксперта
Владислав Пономарев
Инженер-конструктор, изобретатель

Главное условие – плотно свернуть шланг спиралью в форму «улитки».

Если будут несколько секций, понадобится электронасос, но знатоки уверяют, что расходы на его приобретение окупятся довольно быстро.

Часть материалов для такого коллектора, возможно, уже есть в гараже. Основа – черный резиновый шланг диаметром 20-25 миллиметров. В зависимости от того, сколько «улиток» будет создано, столько и уйдет материала: 100 или 1000 метров. Подойдет и черная пластиковая труба.

Из шланга можно делать не только круглые улитки, но и придать овальную форму или уложить змеевидной. Заготовки обрабатывают антисептиком для дерева или антикоррозийным средством для металла. Для них создают короб из старой оконной рамы или другого подручного материала.

Крепление может быть и в виде связки из плотного шнура. Так же делают связку контура пластиковым хомутом.

Конструкции солнечного водонагревателя

Теперь, когда понятна идея солнечного водонагревателя, попробуем сконструировать своими руками. Бак грузовика не нуждается в доработке. Черный, сверху горлышко для наполнения водой, снизу – чаще выходное отверстие. Остается водрузить на душевую, заполнить водой, подождать Солнце, делающего работу. Разумеется, утром вода будет прохладная, после полудня можно мыться. Достоинство устройства в простоте. Придется очистить бак от бензина и масла, чтобы не облысеть. Купить солнечный водонагреватель заводского типа не каждому по карману.

Необходимо залить бак горячей водой, моющим средством, дать отстояться, слить. Повторить процесс, полоскать чистой водой, добиваясь кристальной чистоту стока. Большая часть ерунды из бака удалится. В дальнейшем можно поставить агрегат на недельку на солнце, воду слить, не мыться. После процедуры бак можно использовать для душа.

Что касается вопроса, где взять, сегодня электронные доски объявлений полны предложениями продать бэушную емкость. Современные чаще из алюминия, старые попадаются стальные. Цена вопроса 2000 рублей. Считаем использование сложных конструкций нецелесообразным. Если завалялись стальные (не чугунные) радиаторы наподобие показанного рисунком, попробуйте собрать стоящее приспособление, только на летний период. Не будем использовать стекла или бензобаки, понадобятся черная краска, трубы. Полагаем, конструкция должна содержать емкость для горячей воды, расположенную в доме, достаточно большого объема.

Понадобится проточный насос небольшой мощности с посадочными размерами на стандартный трубопровод. Предлагаем самодельные солнечные водонагреватели делать по образу и подобию заводских. Положим на скат крыши последовательно соединенные радиаторы числом не менее трех, покрашенные черным цветом.

Трубы самодельного солнечного водонагревателя окрашиваем аналогично. Домашний бак утепляем жидкой резиной. Пенополиуретан забудьте, другой напыляемой термоизоляции в голову не приходит. В баке самодельного солнечного водонагревателя четыре отверстия:

Три в верхней части:

1. Забора воды.
2. Пополнения запаса воды.
3. Выхода на батареи.

Внизу горячая вода из батарей будет входить в бак.

Конвекционные потоки в баке примут естественный характер. Теплая вода заходит снизу, начинает подниматься вверх. Необходимо установить напротив входа горизонтальную пластину-отражатель, воспрепятствующую образованию вертикального течения над входом. Проточный насос устанавливаем на вытяжку возле соответствующего верхнего отверстия. Скат крыши для расположения радиаторов самодельного солнечного водонагревателя выбираем южный. Это может быть и горизонтальная кровля. Снизу радиаторы отделываем отражающей изоляцией наподобие Пенофол. Красить черной краской можно только солнечную сторону.

Конструкция готова. Нецелесообразно закрывать сборку стеклом, желательно оградить от ветра. Будет получен выигрыш. Пойдут населению солнечные водонагреватели для дачи. Ночью насос выключим, на зиму конструкцию с крыши демонтируем. Заводские солнечные водонагреватели для отопления дадут сто очков форы эффективностью, мы задавим ценой. Дешевый заводской коллектор стоит 15000 рублей. Хочется деньги потратить – за солидную сумму присмотрим и тепловой насос для отопления.

Водонагреватели на солнечных батареях оставим Германии, подобным странам. В Европе существует программа государственной поддержки энергосберегающих технологий, электричество можно обратно в сеть закачивать (без шуток). Солнечный водонагреватель для бассейна соберем по рассмотренной технологии. Радиаторы допускается разложить на помосте, баком будет искусственный водоем, не забудьте продезинфицировать воду. Неплохо использовать зеркала, устланные алюминиевой фольгой. Можно наклеивать пленку на тонкие фанерные щиты, собирать энергию в нужное место. Получится дешево, сердито. Появится защита против ветра, нагрев радиаторов пойдет быстрее. Место установки – севернее коллекторов.

Теперь читатели знают, как сделать солнечный водонагреватель.

Принцип действия солнечного водонагревателя

Современные нагреватели действуют в качестве оборудования для переработки солнечного света в тепловую энергию. Они, способны отопить дом и обеспечить нагрев воды преимущественно в солнечных районах, при условии, что установлены на большой открытой площади.

Существует много типов солнечных нагревателей, но принцип работы у всех один. Все системы состоят из контура с последовательным размещением приборов, которые передают тепловую энергию. Основой аппарата являются солнечные батареи, работающие за счёт солнечных коллекторов.

Коллектор представляет собой совокупность соединённых между собой труб. По ним циркулирует вода, незамерзающая жидкость или обычный воздух, которые обеспечивают охлаждение механизма. Циркуляцию провоцируют испарения и изменение давления внутри системы.

Накапливание энергии обеспечивается специальными абсорберами. Абсорбер – железная пластина, присоединённая к трубам, с зачернённой поверхностью.

При изготовлении крышки водонагревателя используют материал, который способен без проблем пропускать солнечный свет (обычно это ударопрочное стекло). Материалы из различных полимеров могут плохо переносить прямое попадание ультрафиолетовых лучей, поэтому при их использовании устанавливается качественная охладительная система (в основном используется антифриз).

Если аппарат устанавливается для отопления небольшого помещения без собственной отопительной системы, то сооружается небольшая одноконтурная конструкция. Стоит отметить, что работать она будет только солнечным летом. В случае с установкой нагревателя в двухконтурные конструкции, следует учитывать, что коллектор будет обрабатывать только один контур. Основная нагрузка будет возлагаться на встроенную в помещение отопительную систему.

Несмотря на зависимость подобного типа нагревателей от солнечной летней погоды, востребованность на рынке с каждым годом растёт. Своё признание они нашли у людей, стремящихся использовать природную энергию по максимуму.

Какой выбрать для бассейна?

В системах подогрева воды в бассейне можно использовать любой из видов и конструкций
солнечных водонагревателей.

Для перемешивания воды в бассейне и нормальной циркуляции воды, следует установить в систему циркуляционный насос, это повысит КПД установки, а для потребителя создаст более комфортные условия использования бассейна.

В систему можно включить накопительную емкость, а можно смонтировать контур и без нее, в этом случае накопителем будет служить сам бассейн.

Критериями выбора водонагревателя для бассейна являются:

1. Месторасположения водонагревателя, его пространственная ориентация;
2. Вид водонагревателя (стоимость устройства);
3. Расположение бассейна (на открытом воздухе, в помещении);
4. Объем бассейна (геометрические размеры и глубина);
5. Активность использования бассейна (периодичность и количество человек);
6. Период использования (круглогодично, сезонно, периодически);
7. Требуемый температурный режим воды в бассейне;
8. Система водоснабжения бассейна (вид контура, пропускная способность и прочие технические характеристики).

Работа системы подогрева воды для бассейнов работает по следующей схеме: датчик температуры установленный в бассейне определяет заданные параметры воды. При температуре ниже заложенной потребителем, по сигналу датчика включается циркуляционный насос и вода из бассейна поступает в теплообменник нагревателя, где ее температура повышается. Когда вода в бассейне достигает нужной температуры, контроллер отключает циркуляционный насос и нагрев прекращается. Если солнечный водонагреватель остывает, то клапаны перекрываются, вода в теплообменник не поступает.

Очень важно правильно расположить устройство, т. к

это отразится на эффективности его
работы. При работе водонагревателя возможны потери тепловой энергии, которые происходят при:

• Испарении воды на всех участках системы;
• Пользовании бассейном потребителями (купании пользователей);
• Выполнении профилактических работ и ремонте устройств системы;
• В связи с теплопроводностью ограждающих конструкций бассейна и разностью температуры воды, конструкций и окружающего воздуха.

Варианты самодельных солнечных установок

Особенностью солнечных водонагревателей, построенных своими руками, является то, что практически все устройства имеют одинаковую конструкцию теплоизолированного короба. Часто каркас собирается из пиломатериалов и покрывается минеральной ватой и теплоотражающей плёнкой. Что же касается абсорбера, то для его производства используют металлические и пластиковые трубы, а также готовые узлы от ненужного бытового оборудования.

Из садового шланга

Сложенный улиткой садовый шланг или водопроводная ПВХ-труба имеет большую площадь поверхности, что позволяет использовать подобный контур в качестве водонагревателя для нужд летнего душа, кухни или подогрева бассейна. Разумеется, для этих целей лучше брать материалы чёрного цвета и обязательно использовать накопительную ёмкость, иначе в пик летней жары абсорбер будет перегреваться.

Плоский коллектор из садового шланга — простейший способ подогревать воду в бассейне

Из конденсатора старого холодильника

Внешний теплообменник отслужившего свой срок холодильника или морозильной камеры является готовым абсорбером гелиоколлектора. Всё, что остаётся сделать — дооборудовать его теплопоглощающим листом и установить в корпус. Конечно, производительность такой системы будет маленькой, но в тёплое время года водонагреватель из деталей холодильного оборудования перекроет потребности в горячей воде небольшого загородного дома или дачи.

Теплообменник старого холодильника представляет собой практически готовый абсорбер для небольшого гелионагревателя

Из плоского радиатора системы отопления

Изготовление гелиоколлектора из стального радиатора не потребует даже монтажа абсорбирующей пластины. Достаточно покрыть устройство чёрной жаростойкой краской и смонтировать его в герметичный кожух. Производительности одной установки с лихвой хватит для системы горячего водоснабжения. Если же сделать несколько водонагревателей, то можно сэкономить на отоплении дома в холодную солнечную погоду. К слову, собранная из радиаторов гелиоустановка обогреет подсобные помещения, гараж или теплицу.

Стальной радиатор системы отопления послужит основой для постройки экологичного водонагревателя

Из полипропиленовых или полиэтиленовых труб

Трубы из металлопластика, полиэтилена и полипропилена, а также фитинги и приспособления для их монтажа позволяют строить контуры гелиосистем любой площади и конфигурации. Такие установки обладают хорошей производительностью и используются для обогрева помещений и получения горячей воды на хозяйственные нужды (кухня, ванная и т. д.).

Достоинство гелиоколлектора из пластиковых труб — невысокая стоимость и простота монтажа

Из медных трубок

Абсорберы, построенные из медных пластин и трубок, обладают самой высокой теплоотдачей, поэтому с успехом применяются для подогрева теплоносителя отопительных систем и в горячем водоснабжении. К недостаткам коллекторов из меди относятся большие трудозатраты и стоимость материалов.

Применение медных труб и пластин для изготовления абсорбера гарантирует высокую производительность гелиоустановки

Типы солнечных водонагревателей

Делятся на 2 подвида:

• Активные
• Пассивные

У первого вида задействован насос для быстрого темпа циркуляции жидкости, второй вид не имеет насоса и вода идёт под своим напором, как правило, медленным.

Пассивные системы работают благодаря естественной гравитации без помощи, каких либо посторонних приспособлений. Поток воды зависит от разной плотности холодного и уже нагретого теплоносителя. Гораздо дешевле на современном рынке в отличие от активного вида нагревателей и лёгкие в самостоятельной сборке. Во многом теряют свою эффективность из-за отсутствия насоса, так как циркуляция в системе минимальна.

Активные системы привлекают к себе большое внимание благодаря своим функциям и расширенным возможностям. Активные системы используют электрические насосы, а также такие немаловажные детали как клапаны и контроллёры для циркуляции теплоносителя

Обладают высокой эффективностью, но гораздо сложнее в самостоятельной сделке и дороже на рынке.

Активные системы делятся на несколько видов:

• С открытым контуром.Имеют в своей сборке насос, который циркулирует воду через коллекторы. Имеют большую популярность в регионах с температурой выше ноля на протяжении всего года, но характеристики разрешают эксплуатация от -20 градусов по Цельсию.
• С закрытым контуром.В системах такого типа в качестве теплоносителя нельзя использовать обычную воду, как правило, для этого предназначен водно-гликолевый антифриз. Такой тип солнечного водонагревателя передаёт максимально нагретую воду. Имеют широкое распространение в холодных климатически зонах, где температура чаще всего ниже ноля, так как имеют отличную защиту от замерзания воды.

Сферы применения и требования к установке

Итак, где применяются солнечные водонагреватели?

• Горячее водоснабжение частного дома;
• Отопление;
• Подогрев воды для дачных бассейнов;
• Горячая вода для нужд сельского хозяйства и промышленности.

Солнечный водонагреватель для отопления дома

Рекомендации по установке важно учитывать, поскольку от этого целиком и полностью будет зависеть эффективность работы водонагревателя. Перечислим некоторые рекомендации специалистов:

• Местом монтажа могут служить крыша дома, фасад, балкон;
• Панель водонагревателя обязательно должна смотреть на юг;
• При установке панели следует сделать угол наклона, равный широте вашего региона;
• Поскольку водонагреватель постоянно принимает солнечную энергию, при небольшом потреблении воды может образоваться застой, где теплоноситель вполне может нагреться до 300 градусов. Поэтому запрещено использовать трубы из пластмассы и оцинкованного железа. Лучше всего выполнять змеевик из меди или нержавейки;
• Обязательно нужно сделать изоляцию нагревающихся элементов водонагревателя, чтобы случайно не обжечься;
• При выборе крепежа и изоляции также следует учитывать возможность застоя теплоносителя и его сильный разогрев. То есть, материалы лучше выбирать с запасом прочности. Многие солидные производители температуру застоя пишут в спецификациях или на корпусе устройства. Ориентируйтесь на это значение;
• Панели солнечного водонагревателя должны располагаться на открытом месте с максимальным освещением солнцем. Вокруг не должно быть никаких высоких предметов, отбрасывающих тень;
• Для увеличения эффективности водонагревателя нужно проводить его крепёж на специальном стеллаже, если такую схему установки предлагает производитель;
• При установке каждый вид нагревателя может иметь свои особенности. Тут нужно ориентироваться на рекомендации производителя.

Виды устройств

Солнечные водонагреватели различаются по:

• Способу нагрева воды:
• Прямого нагрева – в этом случае используется одноконтурная схема.

Водонагреватель (1) соединен с баком накопителем (2) посредством труб, по которым путем естественной циркуляции движется вода. Осуществляется подпитка системы холодной водой по мере расходования подогретой;

Косвенного нагрева – используется двухконтурная система.

При этом способе нагрева в системе водонагревателя циркулирует хладагент, а в баке накопителе установлен конденсатор (3), на котором жидкость, циркулирующая в замкнутом контуре нагревателя, передает полученную энергию воде. Вода, в свою очередь, циркулирует в контуре потребителя.

• Способу обеспечения циркуляции воды:
• Естественная – когда движение воды происходит из-за разности температуры в водонагревателе и у потребителя;
• Принудительная – осуществляется путем установки циркуляционного насоса.
• По конструкции:
• Используются в системах с прямым и косвенным нагревом воды.

В этом случае установка состоит из несущего, с устройством теплоизоляции, каркаса и устройства для поглощения солнечной энергии (абсорбера). В качестве абсорбера используются медные трубки, с наружной стороны каркас закрывается стеклом. Данный тип конструкции наиболее распространен, по сравнению с прочими.

К достоинствам данной конструкции относятся:

• Возможность применения для различных видов систем;
• Надежность устройств;
• Высокая эффективность устройств;
• Неприхотливость к условиям эксплуатации;
• Длительный срок эксплуатации.

Недостатками являются:

• Низкий КПД установок;
• В случае повреждения требуется полная замена.

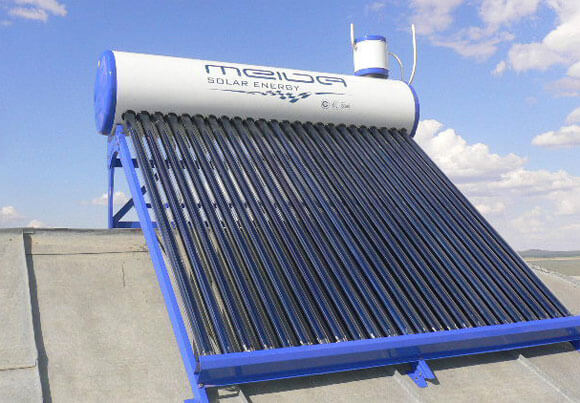

• Устройства данного типа используются в системах с косвенным нагревом воды.

Основой данной конструкции служит вакуумная труба состоящая из двух трубок различного диаметра, помещенных одна в другую с вакуумным зазором между ними. Несколько трубок помещаются в единый корпус, а их верхние части помещаются в единый блок, по которому циркулирует вода из внешнего источника.

Солнечные лучи попадают на наружные трубки, которые являются абсорбером. В медных трубках, меньшего диаметра, нагревается специальная жидкость, которая нагреваясь начинает испаряться. Пар поднимается вверх, где передает свою энергию циркулирующей воде, после чего конденсируется и стекает вниз.

К достоинствам данной конструкции относятся:

• Возможность круглогодичного использования;
• Высокий КПД устройств;
• Универсальность использования.

Недостатками являются:

• Срок эксплуатации непродолжителен, по сравнению с аналогами;
• Подверженность разрушения под воздействием внешних факторов;
• Большие габаритные размеры и масса устройств;
• Нельзя эксплуатировать в регионах с отрицательными температурами наружного воздуха.

Лучшие производители водонагревателей

Ну и напоследок, стоит подробно разобраться, а какие же лучше всего приобретать солнечные коллекторы для воды? Ну, во-первых, выгодная покупка зависит от некоторых факторов:

• уровень теплоотдачи;
• высокая цена;
• срок действия;
• время окупаемости.

Все коллекторы не работают одинаково. И если выбрать далеко не качественного производителя, то вы не только потеряете деньги, но и приобретете множество проблем. Например, такие, как понижение производительности, техника просто выйдет из строя. И для того, чтоб не возникало таких ситуаций, лучше добавить денег и купить качественный товар.

А у кого же покупать? Взглянем на небольшой список самых лучших и проверенных производителей:

1. Atmosfera – страна производства, Украина. Данный производитель торгует всеми необходимыми коллекторами различных типов. Средняя цена бойлера – 20 тысяч рублей.
2. Side – производитель, Китай. На данном рынке можно найти довольно большое количество их продукции, которая довольно достойного качества. Бойлеры данной марки набирают популярность.
3. Vaillant auroSTEP plus – полную систему данного производителя можно часто встретить на рынке, и ее стоимость будет около 200000 рублей.
4. SunRain – тоже, производитель Китай, который так же пытается заполонить рынок. Качество и этого производителя довольно неплохое, а главное стоимость бойлера около 40000 рублей.
5. Solar – последняя фирма, которая завершит этот топ. Это Российский производитель, который занимает вполне приличное место на рынке. И цена у него варьируется в большом диапазоне.

Какой солнечный водонагреватель лучше изготовить своими руками

Выбор конструкции и вида солнечного водонагревателя зависит от назначения устройства. Простейшим по исполнению является летний душ.

Строительство летнего душа

Для устройства этого объекта нужно сделать кабинку. Можно использовать любой водостойкий листовой материал. Главное требование — удобство применения и прочность каркаса, поскольку ёмкость придётся размещать на крыше.

В качестве ёмкости можно использовать бак грузового автомобиля. Он идеально подходит по форме, окрашен в чёрный цвет и снабжён как заливным, так и сливным отверстиями. Параллельно с коллекторным баком устанавливается ёмкость для холодной воды, которую нужно защитить от воздействия солнечных лучей. Из дополнительного оборудования применяется только смеситель.

В качестве ёмкости для воды используется бак чёрного цвета

От летнего душа часто практикуется подача горячей воды в летнюю кухню. Это зависит от места её расположения, поэтому важна предварительная планировка подворья с учётом и этого обстоятельства.

Летний душ с солнечным водонагревателем, сделанным своими руками, надёжен и экономичен

Горячее водоснабжение дома

Горячая вода в загородном доме нужна в холодное время года, поскольку летом в доме только отдыхают, остальные потребности удовлетворяются летней кухней, сезонным душем и бассейном, в которых можно просто устроить солнечные нагреватели.

Для межсезонья и холодного времени года использование солнечной энергии связано с дополнительными затратами на утепление коллекторов и трубопроводов к ним.

Монтаж водяного коллектора можно производить с использованием циркуляционного насоса, бойлера косвенного нагрева и приборов контроля за температурой и давлением в системе. В изолированном первичном контуре целесообразно использование в качестве теплоносителя минерального трансформаторного масла, имеющего большую теплоёмкость по сравнению с водой и пониженную температуру замерзания. Однако при любом теплоносителе в систему нужно встроить котёл дополнительного нагрева на случай сильных морозов. Для этой цели лучше применять индукционный нагреватель, который легко изготовить своими руками с использованием сварочного инвертора. Его включение в работу можно устроить в автоматическом режиме, если речь идёт о дачном доме без постоянного проживания. Индукционный котёл не является объектом поднадзорности технических служб.

Вода из бойлера косвенного нагрева может быть использована как в бытовых целях, так и на отопление.

Для горячего водоснабжения и отопления загородного дома лучше использовать двухконтурный коллектор

Функции гелиоколлектора

Солнечный водонагреватель (или воздушно-жидкостной гелиоколлектор) — устройство, нагревающее теплоноситель с помощью солнечной энергии. Используя такие приборы, организуют горячее водоснабжение, отапливают помещения, нагревают воду в бассейнах. Так как солнечное излучение нас сопровождает круглый год, идея его использования родилась довольно давно, так как желание «пустить ее в дело» вполне понятно и логично.

В средней полосе и на «крайнем юге» солнечная установка сможет стать настоящей альтернативой дорогому бойлеру и обеспечить дому даже отопление зимой. Но речь, естественно, идет о достаточно производительных приборах, имеющих большую площадь.

Солнечный коллектор с абсорбером своими руками

Вода в предлагаемой конструкции в солнечный день нагреется до 90 и более градусов, а в пасмурный – до 40 градусов, но и этого будет достаточно, чтобы принять душ и помыть посуду.

Для такого водонагревателя потребуется:

• лист меди толщиной не меньше 0,2 миллиметра (0,98 см на 2 метра);
• медные трубки по 10 и 22 мм в диаметре и длиною 20 и 2,5 метра соответственно;
• две резьбы и столько же заглушек, все 3 на 4;
• листы OSB (толщина 10 мм).

Конструкция не получится без следующих материалов:

• базальтовой ваты (толщина 50 мм);
• утеплителя теплоотражающего (толщина 20 мм);
• химических реактивов для абсорбера;
• уплотнителя дверного или оконного (необходимо 6 м);
• стеклопакета (0,98 см на 2,01 метра).

Кроме того, надо использовать краску, саморезы, флюс и др. Должен быть под рукой целый набор инструментов, так что нужно будет приготовить электродрель, труборез.

Ход работ следующий:

• Труборезом разделяют медную трубу на две части по 1,25 метра диаметром 22 мм и 10 частей по два метра диаметром 10 мм.
• Через 150 мм от края в больших трубах делают равномерно 10 отверстий по 10 мм.
• Вставляются тонкие трубки и припаиваются к отверстиям.
• К радиатору припаиваются парно заглушки и резьбы, работы выполняются по диагонали.
• На выходе ставится заглушка, насаживается на выходную резьбу, а на входе с помощью штуцера присоединяют компрессор.
• Радиатор проверяют на герметичность.
• После сушки нужно обезжирить конструкцию и сплошным швом припаять к ней медный лист (абсорбент).
• Чернение абсорбента можно произвести из раствора, куда входит 60 г едкого натрия, 16 г персульфата калия или надсернокислового аммония и 1 л воды.

• Из листов OSB путем резки делают корпус. Днище вырезают 1 на 2 метра, боковушки по 0,16 на два метра, верхняя часть – 0,18 на 1 метр, нижняя – 0,17 на 1 метр. Придется повозиться и с опорными перегородками, нужны две штуки по 0,13 на 0,98 м.
• Из рейки 20 на 30 мм делают 4 штуки по 1,94 метра и 2 штуки по 0,98 метра.
• Делаются отверстия по 20 мм диаметром для входа и выхода патрубков (в боковых стенках), и 3-4 – для микровентиляции.
• С помощью мебельного угольника и саморезов собирают корпус, вставляют внутренние перегородки. Нижняя панель опускается на 10 мм, она перекроется потом стеклом.
• Далее следует процесс утепления днища и боков. Вначале это слой минеральной ваты (желательно с влагоотталкивающей пропиткой), затем идет рулонный теплоотражающий материал.
• Устанавливают абсорбер, толщина гелиоколлектора должна быть 17 сантиметров.
• Обшивка сооружения по внутреннему периметру деревянной рейкой 20 на 30 мм. От верхнего края отступают 1 см.
• Обклейка по периметру уплотнительной резинкой.
• Очередь стекла или стеклопакета, контур которого обклеивается оконным уплотнителем.
• Алюминиевый уголок прижимает конструкцию со всех сторон. Он крепится саморезами, предварительно сверлят в него отверстия для саморезов.

Силиконовый герметик наносится на все стыковочные места. Чтобы древесину не портили осадки, ее обрабатывают спецсоставом и защищают эмалью.

Типы солнечных водонагревателей и их характеристики

Солнечные водонагреватели представляют собой комплект оборудования для нагрева воды с помощью солнечной энергии. Другое название этих устройств — солнечные коллекторы. В отличие от фотоэлектрических панелей, использующих для производства электроэнергии солнечный свет, солнечные нагреватели сразу получают тепловую энергию, которую передают теплоносителю (воде, антифризу и т.п.).

Они образуют целую систему, состоящую из следующих элементов:

• Коллектор. Панель, принимающая тепловую энергию и передающая ее теплоносителю.
• Накопительный бак. Емкость, в которой аккумулируется нагретая вода и происходит замещение остывшего теплоносителя только что нагретым потоком.
• Отопительный контур. Обычная радиаторная система или теплый пол, реализующие энергию теплоносителя. В некоторых типах системы отопительный контур не входит в объем системы коллектора, получая энергию в накопительном баке, который в данном случае является теплообменником.

По типу циркуляции

Циркуляция теплоносителя позволяет получать тепловую энергию взамен отданной во внутреннюю атмосферу дома. Существует два вида:

1. Естественная. Используется перемещение нагретых слоев жидкости вверх с замещением их более холодными слоями. Не требует никаких устройств или использования электроэнергии, но зависит от множества факторов — взаимного расположения коллектора, накопителя и остальных элементов системы, температуры и т.д. Перемещение жидкости нестабильное, способное усиливаться и ослабляться.
2. Принудительная. Потоки направляются с помощью циркуляционного насоса. Возникает стабильный режим с постоянной скоростью потока, что позволяет обеспечить устойчивый режим обогрева дома.

По типу коллектора

Существуют конструкции коллекторов, обладающие разной эффективностью, возможностями и способом передачи тепла. В их числе:

1. Открытые. Плоские длинные лотки или желоба из черного пластика, в которых циркулирует вода. КПД открытых коллекторов очень низок, но простота и дешевизна способствуют их популярности. Используются для нагрева воды для летнего душа или бассейна.
2. Трубчатые (термосифонные). Основной элемент — коаксиальная трубка с вакуумной прослойкой между внешними слоями, которая надежно теплоизолирует содержимое трубок. Конструкция эффективная, но дорогая и не поддающаяся ремонту.
3. Плоские. Это закрытые емкости с прозрачной верхней панелью. Внутренняя поверхность покрыта слоем приемника тепловой энергии, отдающего ее воде, которая перемещается внутри припаянных к приемнику трубок. Простая и эффективная конструкция, в которой для большего эффекта иногда создают вакуум для теплоизоляции.
