Как нужно выбирать солнечные батареи

Типы СБ

Принцип работы солнечной батареи. (Для увеличения нажмите)Сегодня насчитывается более десяти видов солнечных устройств, которые используются в той или иной отрасли. Каждый вид имеет свои характеристики и эксплуатационные особенности.

Принцип работы кремниевых солнечных батарей: на кремниевую (кремниево-водородную) панель попадает солнечный свет. В свою очередь, материал пластины изменяет направление орбит электронов, после чего преобразователи дают электрический ток.

Эти устройства можно условно поделить на четыре вида. Ниже рассмотрим их подробнее.

Монокристаллические пластины

Монокристаллическая СБОтличие этих преобразователей в том, что светочувствительные ячейки направлены только в одну сторону.

Это дает возможность получать самый высокий КПД — до 26%. Но при этом панель должна все время быть направлена на источник света (Солнце), иначе мощность отдачи существенно снижается.

Другими словами, такая панель хороша только в солнечную погоду. Вечером и в пасмурный день такой вид панелей дает немного энергии. Такая батарея станет оптимальной для южных районов нашей страны.

Поликристаллические солнечные панели

Поликристаллическая СБПластины солнечных панелей содержат кристаллы кремния, которые направлены в разные стороны, что дает относительно низкий КПД (16-18%).

Однако главным преимуществом этого вида солнечных панелей — в отличной эффективности при плохом и рассеянном свете. Такая батарея все равно будет питать аккумуляторы в пасмурную погоду.

Аморфные панели

Аморфная СБАморфные пластины получают путем напыления кремния и примесей в вакууме. Слой кремния наносится на прочный слой специальной фольги. КПД подобных устройств достаточно низкий, не более 8-9%.

Низкая «отдача» объясняется тем, что под действием солнечных лучей тонкий слой кремния выгорает.

Практика показывает, что после двух-трех месяцев активной эксплуатации аморфной солнечной панели эффективность падает на 12-16%, в зависимости от производителя. Срок службы таких панелей не более трех лет.

Преимущество их в низкой стоимости и возможности преобразовывать энергию даже в дождливую погоду и туман.

Гибридные солнечные панели

Гибридные СБОсобенность таких блоков в том, что в них объединены аморфный кремний и монокристаллы. По параметрам панели похожи на поликристаллические аналоги.

Особенность таких преобразователей в лучшем преобразовании солнечной энергии в условиях рассеянного света.

Полимерные батареи

Полимерная СБМногие пользователи считают, что это перспективная альтернатива сегодняшним панелям из кремния. Это пленка, состоящая из полимерного напыления, алюминиевых проводников и защитного слоя.

Особенность ее в том, что она легкая, удобно гнется, скручивается и не ломается. КПД такой батареи составляет всего 4-6%, однако низкая стоимость и удобное использование делает такой вид солнечной батареи очень популярной.

Совет специалистов: чтобы сэкономить время, нервы и деньги, покупайте солнечное оборудование в специализированных магазинах и на проверенных сайтах.

«Hevel» (Новочебоксарск, Чувашия)

Чувашский завод «ХЕВЕЛ» создавался двумя наиболее технологичными компаниями РФ – «Renova» и «Роснано». Изначально специализацией предприятия являлись монокристаллические батареи высокой степени очистки, уже в 2015 году имевшие КПД 21,4% — третий показатель в мире для массового производства. В пятерку мировых лидеров модули серии ГК входили и по мощности – три вида панелей на 300, 310 и 315 ватт соответственно.

В 2016 в Нобочебоксарске установили еще одну линию, для создания тонкопленочных солнечных батарей. Наконец, в 2017 был реализован проект изготовления панелей на швейцарской производственной линии фирмы «Qericon Solar» с технологией сборки «micromorf». Новые модули стали гетеро структурными, объединяя кристаллический кремний и тонкие пленки.

Результатом стал выпуск гелиопанелей с выдающимися даже для западных технологий характеристиками:

• эффективная генерация излучения и его преобразование в электрический ток при температурах от -50°C до +85°C;
• высокий уровень поглощения при неблагоприятных углах падения лучей и рассеянном свете;
• срок службы ячеек не менее 25 лет;
• средний КПД 20% при массе блоков 19 кг, размерах 1671×1002мм и мощности 300-320Вт.

Стоимость комплекта и основные технические характеристики, срок окупаемости

Цены на готовые комплекты в основном варьируются от 30 000 до 2 000 000 руб. Они зависят от составляющих их устройств (от вида батарей, количества приборов, производителя и характеристик). Можно встретить бюджетные варианты стоимостью от 10 500 руб. В эконом-набор входит панель, контроллер заряда, коннектор.

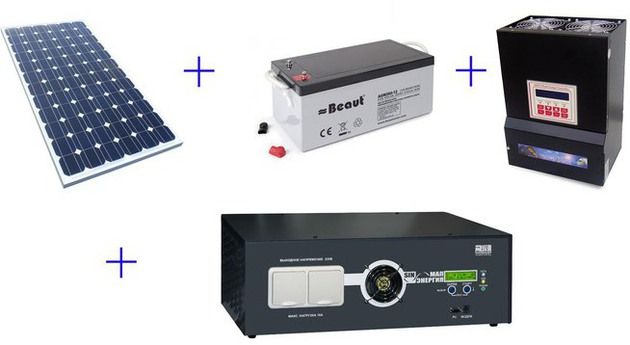

В стандартные комплекты включают:

• энергетический модуль;
• контроллер заряда;
• аккумулятор;
• инвертор;
• стеллаж *;
• кабель *;
• клеммы*.

* Предусмотрены в расширенной комплектации.

Стандартный комплект оборудованияИсточник proumnyjdom.ru

 Технические характеристики указывают в руководстве к применению:

• Мощность и размеры панелей. Чем больше нужна мощность, тем выгоднее покупать батареи больших размеров.
• Энергоэффективность системы.
• Температурный коэффициент показывает насколько температура влияет на мощность, напряжение и ток.

Так, например, комплект, мощностью 5 кВт С3 сетевой солнечной электростанции от компании «Хевел» – на базе гетероструктурных солнечных модулей – подойдёт для покрытия нужд энергоснабжения частного дома или небольших объектов в сфере бизнеса: павильоны, кафе, магазины, гостевые дома и т.д.

Сетевая солнечная электростанция Хевел позволяет экономить на счетах за электроэнергию, увеличивая при этом подведённую мощность на объекте. Автономные и гибридные солнечные электростанции Хевел оснащены аккумуляторными батареями, поэтому исключают перебои с электроснабжением, а также выручают в случае отсутствия на объекте подключения к основной сети.

Квалифицированные менеджеры компании «Хевел» помогут сделать расчёты энергопотребления и подобрать наиболее подходящий комплект для Вашего дома, а также выполнить монтаж и пуско-наладочные работы СЭС.

Длительная официальная гарантия на модули, официальная гарантия на все комплектующие, сертификаты соответствия качества – вот что отличает надёжного поставщика.

Все разработки, солнечные модули и ячейки проходят многостадийный контроль качества, а также испытания на прочность и износостойкость, что позволяет с уверенностью говорить о надёжности и долговечности модулей и конструкций, а также предоставлять гарантию на продукцию Хевел – до 25 лет.

Сетевая солнечная электростанция «Хевел» C3Источник hevelsolar.com

Какие производители изготавливают солнечные батареи

Производством солнечных батарей занимаются многие фирмы. Среди лучших мировых производителей широко известны:

• First Solar (США);
• Canadian Solar (Канада);
• Sharp (Япония);
• Sun Power (США);
• Kyocera Solar (Япония);
• RenaSola (Китай);
• Tianwei New Energy (Китай);
• Schott Solar (Германия);
• Kaco new energy(Германия) и многие другие.

Среди российских производителей известны:

• Телеком-СТВ;
• ООО «Хевел»;
• «Солнечный ветер»;
• «Сатурн».

Следует отметить наличие российского производства, которое, несмотря на неблагоприятные климатические условия, успешно функционирует и продвигает свою продукцию на рынке.

На что обратить внимание

Прежде чем выбрать источник электрической энергии, каковым являются солнечные панели, необходимо определиться в каком качестве данные устройства будут работать в системе энергоснабжения.

Солнечные электростанции, основной частью которых и являются солнечные батареи, могут работать в качестве:

• Источника аварийного электроснабжения потребителей – для обеспечения электрической энергий источников аварийного освещения и систем отопления работающих в постоянном цикле (циркуляционные насосы, электрические клапана и задвижки и подобные устройства);
• Источника электроснабжения в полном цикле работы потребителей – когда все потребители подключены исключительно к системе солнечной электростанции;
• Источника питания для части объектов потребления электрической энергии – когда работа солнечных батарей совмещена с функционированием централизованной сети электроснабжения.

При выборе солнечных батарей следует обратить внимание на тип батареи. Материал, из которого изготовлены фото ячейки, оказывает влияние на все параметры выбора устройства приведенные выше, это:

Батареи из монокристаллов

способны работать в системах основного электроснабжения в регионах со значительной солнечной активностью.

Положительные свойства батарей этого вида:

• Высокий КПД – до 22%;
• Незначительные габаритные размеры;
• Продолжительный срок эксплуатации (до 25 лет).

Недостатками данного вида являются:

• Высокая стоимость;
• Подверженность влиянию факторов окружающей среды.
• Батареи из поликристаллов.

Батареи из поликристаллов

Положительные свойства батарей этого вида:

Более низкая стоимость, чем у монокристаллических аналогов.

Недостатками данного вида являются:

• Более низкий КПД, который составляет до 18%;
• Большие габаритные размеры, для достижения аналогичных показателей как у монокристаллических аналогов;
• Менее устойчивы к воздействию повышенных температур, чем монокристаллические аналоги.
• Батареи с напылением кремния или гибкие панели.

Батареи с напылением кремния

Положительные свойства батарей этого вида:

• Низкая стоимость устройств;
• Удобство при монтаже и эксплуатации;
• Способность работать при косвенном освещении.

Недостатками данного вида являются:

• Более низкий КПД, который составляет до 13%;
• Требуются большие площади для установки необходимого количества панелей, чтобы достигнуть аналогичных показателей по мощности как у аналогов;
• Более сложные способы крепления и большие затраты на монтаж устройств;
• Меньший срок службы чем у аналогов.
• Батареи из микроморфного кремния —

Положительные свойства батарей этого вида:

• Оптическое поглощение выше чем у аналогов;
• Малая толщина, менее 1,0 мкм;
• Способность работать при слабом освещении (пасмурная погода, затенение);
• Повышенная гибкость устройств.

Недостатками данного вида являются:

• Низкий КПД, который составляет до 6,0 %;
• Сложные способы крепления.

Исходя из приведенной информации и в соответствии с возможностями следует воспользоваться следующими советами, как то:

1. В случае отсутствия достаточного количества площадей, на которых планируется разместить солнечные батареи, следует остановить свой выбор на монокристаллических устройствах.
2. Если стоимость батарей с монокристаллами высока, то следует установить батареи с фотоэлементами на основе поликристаллов.

При решении выбрать гибкие панели – не стоит забывать о стоимости их монтажа.

Принцип работы

Прежде чем описать принцип работы солнечной батареи, необходимо обратить внимание на несколько основополагающих моментов, это:

1. Солнечная батарея является устройством, состоящее из определенного количества фотоэлектрических элементов (преобразователей), которые помещены в единый корпус и соединены между собой в определенной последовательности.
2. Структура фотоэлементов состоит из двух слоев, которые различаются по типу электрической проводимости, это: «n» и «р» проводимости.
3. Основой для изготовления фотоэлементов является кремний или иной материал, обладающий способностью поглощать световые лучи.
4. В слое с «n» проводимостью, к основе (кремнию или иному материалу), добавлен фосфор, в связи с чем, при их взаимодействии, в слое образуется избыток электронов с отрицательной полярностью.
5. В слое с «р» проводимостью, к основе добавлен бор, в результате их взаимодействия, в слое образуется недостаток отрицательных зарядов, и как следствие, образуются «дыры».
6. Слои располагаются между электродами с разной полярностью.

Работа солнечной панели осуществляется следующим образом:

• На слой, заряженный отрицательно, попадает солнечный свет;
• Солнечные лучи вызывают активное образование дополнительных отрицательных зарядов и «дырок»;
• В связи с тем, что в «p-n» переходе присутствует электрическое поле, то под его воздействием происходит разделение положительно и отрицательно заряженных частиц;
• Положительные частицы направляются в верхний слой;
• Отрицательные частицы — в нижний;
• Появляется разность потенциалов между слоями, т.е. образуется постоянное напряжение.

Принцип работы солнечной электростанции в домашних условиях

Солнечная электростанция – это система состоящая из панелей, инвертора, аккумулятора и контроллера. Солнечная панель трансформирует лучистую энергию в электричество (как было сказано выше). Постоянный ток попадает в контроллер, который распределяет ток по потребителям (например, компьютер или освещение). Инвертор преобразовывает постоянный ток в переменный и обеспечивает работу большинства электрических бытовых приборов. В аккумуляторе накапливается энергия, которая можно расходовать в темное время суток.

Видео описание

Наглядный пример расчетов, показывающий, сколько панелей нужно для обеспечения автономного энергоснабжения, смотрите в этом видеоролике:

Как солнечная энергия используется для получения тепла

 Гелиосистемы применяются для нагревания воды и отопления жилища. Они могут давать тепло (по желанию владельца) даже тогда, когда отопительный сезон закончится, и обеспечивать дом горячей водой бесплатно. Простейшее устройство представляет собой металлические панели, которые устанавливают на крыше дома. Они аккумулируют энергию и согревают воду, которая циркулирует по скрытым под ними трубам. Функционирование всех гелиосистем основано на этом принципе, несмотря на то, что конструктивно они могут отличаться друг от друга.

Солнечные коллекторы состоят из:

• бака-аккумулятора;
• насосной станции;
• контроллера;
• трубопроводы;
• фиттингов.

По типу конструкции различают плоские и вакуумные коллекторы. У первых дно покрыто теплоизоляционным материалом, а жидкость циркулирует по стеклянным трубам. Вакуумные коллекторы отличаются большой эффективностью, потому что теплопотери в них сведены к минимуму. Этот тип коллектора обеспечивает не только отопление солнечными батареями частного дома – его удобно использовать для систем горячего водоснабжения и подогрева бассейнов.

Принцип действия солнечного коллектораИсточник 21ek.ru

Популярные производители солнечных батарей

Чаще всего на прилавках встречается продукция компаний Yingli Green Energy и Suntech Power Ко. Также популярностью пользуются панели HiminSolar (Китай). Их солнечные батареи производят электроэнергию даже в дождливую погоду.

Производство солнечных батарей налажено и у отечественного производителя. Этим занимаются такие компании:

• ООО «Хевел» в Новочебоксарске;
• «Телеком-СТВ» в Зеленограде;
• «Sun Shines» (ООО «Автономные Системы Освещения») в Москве;
• ОАО «Рязанский завод металлокерамических приборов»;
• ЗАО «Термотрон-завод» и другие.

По стоимости всегда можно найти подходящий вариант. Например в Москве на солнечные батареи для дома стоимость будет варьироваться от 21 000 до 2 000 000 руб. Стоимость зависит от комплектации и мощности устройств.

Солнечные батареи не всегда плоские – есть ряд моделей, которые фокусируют свет в одной точкеИсточник pinterest.com

Этапы монтажа батарей

1. Для установки панелей выбирается самое освещенное место – чаще всего это крыши и стены зданий. Чтобы устройство функционировало максимально эффективно, панели монтируются под определенным углом к горизонту. Учитывается также уровень затемненности территории: окружающие предметы, которые могут создавать тень (постройки, деревья и т. п.)
2. Устанавливаются панели при помощи специальных крепежных систем.
3. Затем модули соединяются с аккумулятором, контроллером и инвертором, и производится наладка всей системы.

Для монтажа системы всегда разрабатывается персональный проект, который учитывает все особенности ситуации: как будет выполняться установка солнечных батарей на крыше дома, цена и сроки. В зависимости от вида и объема работ, все проекты рассчитываются в индивидуальном порядке. Клиент принимает работу и получает на нее гарантию.

Установка солнечных батарей должна производиться профессионалами и с соблюдением мер безопасностиИсточник pinterest.ca

Как итог – перспективы развития солнечных технологий

Если на Земле максимально эффективной работе солнечных батарей мешает воздух, который в известной мере рассеивает излучение Солнца, то в космосе такой проблемы не существует. Учеными ведется разработка проектов гигантских орбитальных спутников с солнечными батареями, которые будут работать 24 часа в сутки. От них энергия будет передаваться на наземные приемные устройства. Но это дело будущего, а для уже существующих батарей усилия направлены на повышение энергоэффективности и уменьшение размеров устройств.

Как выбрать?

Установка гелиосистемы на собственном участке обойдется в приличную сумму. Перед тем как приступать к установке солнечной батареи, необходимо определиться с требующейся мощностью для всех приборов. И в первую очередь необходимо вычислить оптимальную пиковую нагрузку в киловаттах и рациональное условно среднее потребление энергии в киловатт/часах для обеспечения нужд дома или участка.

Для рационального использования солнечного электричества необходимо определить:

• пиковую нагрузку – для ее определения необходимо сложить мощность всех приборов, включенных одновременно;
• максимум потребляемой мощности – параметр, необходимый для определения категории приборов, которые должны работать в одно время;
• суточное потребление – определяется умножением индивидуальной мощности отдельно взятого прибора на время, в течение которого он работал;
• среднесуточное потребление – определяется путем сложения расхода энергии всех электроприборов за одни сутки.

Все эти данные необходимы для комплектации и стабильной последующей работы солнечной батареи. Полученная информация позволит подобрать более подходящие параметры аккумуляторного блока – дорогостоящего элемента солнечной системы.

Для проведения всех расчетов понадобится лист в клетку или, если вы предпочитаете работать на компьютере, то удобнее всего будет использовать файл Excel. Подготовьте шаблон таблицы с 29-ю колонками.

Укажите названия граф по порядку.

• Название электроприбора, бытовой техники или инструмента – специалисты рекомендуют начинать описывать энергопотребителей с прихожей, а затем двигаться вкруговую по часовой или против часовой стрелки. Если дом имеет более одного этажа, то отправной точкой всех последующих уровней служит лестница. А также укажите уличные электроприборы.
• Индивидуальная потребляемая мощность.
• Время суток начиная от 00 и до 23 часов, то есть для этого вам понадобится 24 колонки. В колонках со временем необходимо будет указать два числа в виде дроби: продолжительность работы в течение конкретного часа/ индивидуальную потребляемую мощность.
• В 27 колонке укажите суммарное время работы электроприбора за сутки.
• Для 28 колонки необходимо помножить между собой данные из 27 колонки на индивидуально потребляемую мощность.
• После заполнения таблицы вычисляется итоговая нагрузка каждого прибора на протяжении каждого часа – полученные данные вводятся в 29 колонку.

После заполнения последней колонки определяется среднесуточное потребления. Для этого все данные в последней колонке суммируют. Но в данном расчете не учитывается потребление всей системы гелиоколлектора. Для вычисления этих данных необходимо учитывать вспомогательный коэффициент при итоговых расчетах.

Такой тщательный и кропотливый подсчет позволит получить развернутую спецификацию энергопотребителей с учетом часовых нагрузок. Поскольку солнечная энергия очень дорогая, ее расход необходимо минимизировать и рационально использовать для питания всех приборов. К примеру, если гелиоколлектор будет использоваться в качестве резервного питания дома, то полученные данные позволят исключить энергоемкие приборы от сети до окончательного восстановления основного электроснабжения.

Для постоянного снабжения дома энергией от солнечной батареи при расчетах часовые нагрузки выдвигаются вперед. Потребление электроэнергии необходимо настроить таким образом, чтобы исключить аварийные ситуации при работе системы и выровнять максимальные нагрузки.

На данном графике наглядно показано, как рационально использовать энергию солнца в доме. Первоначальный график показывает, что нагрузка распределялась в течение суток хаотично: среднесуточная почасовая составляла 750 Вт, а показатель потребления – 18 кВт в час. После точных расчетов и грамотного планирования удалось снизить показатель суточного потребления до 12 кВт/час, а среднесуточную почасовую нагрузку до 500 Вт. Данный вариант распределения энергии также подходит и для резервного питания.

Лучшие среднебюджетные солнечные панели

Среднебюджетные модели солнечных батарей выдают сравнительно большое количество электроэнергии. Самыми лучшими представителями этого типа являются:

1. LP72-375M PERC. Оборудование сделано из очищенного монокристалла. КПД – 19,1%. Как для батареи этого класса, выдает достаточно большую мощность – 375 Вт.
2. LG NeOn 340 W. Одна из новых моделей популярного производителя. Панель составляется из 60 элементов. Мощность – 340 Вт, КПД – 19,8%.
3. AM72S03-375/PR 375 от JA Solar. Монокристаллическая модель от китайского производителя. Рамка сделана из алюминия. Максимальный КПД – 19,5%, мощность – 375 Вт.

Такие модели идеально подходят для домашнего использования. Средняя стоимость позволяет приобрести оборудование семьям со среднестатистическим доходом.

Лучшие солнечные панели премиум класса

Солнечные батареи экстра класса позволяют создать дома автономную электростанцию, при помощи которой можно обеспечить электричеством все хозяйственные потребности. Лучшими моделями этого класса являются:

1. SunForte PM096B00 333W от BenQ. На модуле расположено 96 клеток, которые дают 333 Вт мощности. КПД составляет 20,4%.
2. Seraphim Eclipse SRP-300-E11B (300 Вт). Состоит из 60 ячеек. Выработка площади на 15% выше, если сравнивать со стандартными моделями. Панель сделана из поликристаллов. Мощность составляет 300 Вт при максимальном КПД в 17, 64%.
3. JA Solar JAP6 60, 270Вт, 24В. Поликристаллическая батарея с КПД более 20%. Показывает высокую эффективность при рассеянном свете. Мощность – 270 Вт.

Эти солнечные панели обладают высокой мощностью, гарантируют бесперебойную работу, простые в облуживании. Однако, их стоимость в несколько раз превышает цену на обычные модели.

Можно ли оптимизировать солнечные панели для работы зимой?

Зимой оптимальный угол наклона к горизонту как солнечных батарей, так и солнечных коллекторов будет больше, из-за того, что Солнце зимой более низко над горизонтом. Для того, чтобы получать максимальное количество энергии и зимой, нужно менять угол наклона солнечных батарей или коллекторов. В нашем ассортименте есть специальные монтажные конструкции для солнечных батарей, которые позволяют менять угол наклона в пределах 15-30 или 30-60 градусов. Еще больше энергии можно получить при помощи трекеров, которые следят за ходом Солнца в течение дня. Однако, большинство систем установлены с фиксированным углом наклона (особенно это относится к солнечным коллекторам, т.к. у них сложнее менять угол наклона из-за трубопроводов). Значения углов наклона для максимальной выработки энергии в различные сезоны года и в среднем за год рассматривается в статьях  Угол наклона и направление и Натурные испытания оптимального угла установки СБ.

Влияние снега на работу солнечных батарей

Проблемы, которые может причинить снег солнечным батареям, обычно минимальны

Однако, нужно обратить внимание на следующие моменты, если в вашем регионе снежные зимы и у вас на крыше установлены солнечные батареи:

1. Все солнечные панели рассчитаны выдерживать определенный вес, и снеговая нагрузка обычно гораздо меньше максимально допустимой. Все солнечные панели тестируются под давлением на производстве, чтобы быть уверенным в их сроке службе и качестве. Посмотрите на характеристики солнечной панели, обычно в спецификации указывается максимальный вес, который может выдержать солнечная панель.
2. Если снег закрывает солнечные панели, они не могут производить электричество — но для решения этой проблемы достаточно почистить солнечную батарею специальным оборудованием. Солнечным панелям нужен солнечный свет, чтобы производить электроэнергию. В большинстве случаев солнечные панели устанавливаются под определенным углом, который обеспечивает естественный сход снега с солнечных панелей. Вы можете ускорить этот процесс при помощи ручной очистки снега специальными щетками, которые не повреждают и не царапают солнечные панели.
3. Морозная солнечная погода повышает выработку энергии солнечными батареями.  Пока светит солнце на панели, они вырабатывают электроэнергию, зимой даже лучше, чем летом. Это значит, за 1 час солнечной погоды ваши солнечные панели зимой выработают больше энергии, чем за тот же час, но летом. Общее количество энергии, конечно же, будет меньше, потому что зимой день намного короче, чем летом, и солнечных дней меньше.

Можно ли надеяться на солнечные батареи зимой?

К сожалению, солнечные батареи и коллекторы не смогут обеспечить вас достаточным количеством энергии в зимнее время. Но некоторые системы работают на удивление эффективно и зимой.

Не надо надеяться на то, что солнечные батареи или коллекторы обеспечат ваши потребности в горячей воде или отоплении, но они помогут существенно сэкономить вам на счетах за электричество. Настолько, что ваша система окупится менее, чем за 10 лет. А если вы не подключены к электросетям и используете генератор для получения электричества, то фотоэлектрическая система окупится за срок от нескольких месяцев до 2-3 лет в зависимости от стоимости топлива и ваших затрат на капитальный ремонт или замену топливного генератора.

Даже с учетом того, что зимой на большей части России приход солнечной радиации снижается, вложения в солнечную энергосистему продолжает оставаться доходным. Более того, есть регионы, где приход солнечной радиации зимой даже больше, чем летом (например, Дальний Восток). В любом случае, солнечные батареи позволяют экономить на платежах за электроэнергию круглый год.

Эта статья прочитана 25054 раз(а)!

Виды солнечных батарей

Все солнечные панели кажутся на первый взгляд одинаковыми – покрытые стеклом темные элементы с металлическими полосками, проводящими ток, помещенными в алюминиевую раму.

Но, солнечные батареи классифицируют по мощности вырабатываемого ею электричества, зависит которая от  конструкции и площади панели (они могут быть миниатюрными пластинками с мощностью до десяти ватт и широкими «листами» на двести и более ватт).

Кроме этого, различаются они  по типу образующих их фотоэлементов: фотохимические, аморфные, органические, а также созданные на основе кремниевых полупроводников, у которых коэффициент фотоэлектрического преобразования в несколько раз больший. Следовательно, больше и мощность (особенно во время солнечной погоды). Конкурентом последних может быть солнечная батарея на основе арсенида галлия. То есть, на рынке сегодня встретить можно пять типов солнечных батарей.

Они отличаются материалами, используемыми для их изготовления:

1. Панели из поликристаллических фотоэлектрических элементов, с характерным синим цветом солнечной панели, кристаллической структурой и КПД, равным 12-14%.

Поликристаллическая панель

2. Панели из монокристаллических элементов – более дорогие, но и более эффективные (КПД – до 16%).

Монокристаллическая панель

3. Панели солнечные из аморфного кремния, у которых КПД самый низкий – 6-8%, но вырабатывают они наиболее дешевую энергию.

Панель из аморфного кремния

4. Панели из теллурида кадмия, создаваемые по пленочным технологиям (КПД – 11%).

Панель, в основе которой лежит теллурид кадмия

5. Наконец, солнечные панели на основе полупроводника CIGS, состоящего из селена, индия, меди, галлия. Технологии их получения тоже пленочные, но КПД доходит до пятнадцати процентов.

Панель солнечная на основе CIGS

Кроме этого, панели солнечные могут быть гибкими и портативными.
