Какие бывают клеммные колодки: виды, характеристики, производители и советы по применению (135 фото + видео)

Колпачки СИЗ

Колпачки ещё называют соединительными изолирующими зажимами (сокращённо СИЗ).

Конструктивное исполнение

Снаружи корпус колпачка выполняется из пластиката. Этот материал обладает рядом положительных сторон:

• под воздействием открытого огня процесс горения не поддерживает;
• способен выдерживать рабочее напряжение до 600 В;
• обладает хорошими изоляционными свойствами.

Пластиковый корпус помимо того, что изолирует место соединения, ещё и защищает его от механических повреждений.

Внутри колпачок снабжён обжимной пружиной, выполненной из стали и имеющей форму конуса. Когда проводную скрутку вставляют в колпачок, витки этой пружины дополнительно её обжимают.

При использовании колпачков очень важно правильно разделать концы для скрутки. Изоляционного слоя надо срезать столько, чтобы оголённый металл не находился за пределами колпачка, а под обжимную пружину попадал полностью

Подготовка проводов для колпачков

Сейчас в электрическом мире уже считается ошибкой, оголять провод или кабель от изоляционного слоя ножом. Профессиональные электрики пользуются специальными приспособлениями – съёмниками изоляции.

У этого приспособления имеются калиброванные отверстия для каждого стандартного диаметра жилы (у отверстий режущая кромка). Съёмник изоляции не нарушает токопроводящий поверхностный слой, что сохраняет его прочность.

Монтёрский нож тоже никто не отменяет. Главное, располагать его при съёме изоляции к направлению среза под углом, чтобы не зацепить металлическую жилу. Расположение ножа во время съёма изоляционного слоя под прямым углом не допускается, так как велика вероятность того, что сделаете круговой надрез, в результате чего жила потом может ломаться.

При выборе колпачков СИЗ особое внимание надо уделить размерам обжимных пружин. Основной контакт создаётся в её наименьшей конусной части

Очень важно, чтобы она соответствовала соединяемым проводам. Если жилы будут тонкие, сжим конусной пружиной не получится плотным, а толстые скрученные жилы, наоборот, не войдут в колпачок до конца

Соединение жил

Соединение проводов с помощью колпачков СИЗ на практике выполняется двумя способами:

1. Без предварительного скручивания. Две жилы, одинаковые по диаметру, с силой надо вставить в пружину. Затем усиленно выполнить вращение колпачка по направлению часовой стрелки. Таким образом делается скрутка на длину оголённых металлических жил проводов.
2. В случае необходимости соединения трёх или четырёх жил, их надо сначала скрутить при помощи пассатижей, откусить свитый кончик, и потом надеть колпачок, с усилием вращая его по часовой стрелке.

Запомните! Чтобы колпачок СИЗ облегал поверхность скрутки плотно, вращать его нужно только по часовой стрелке, но никак не в противоположную сторону.

Колпачок надевайте с усилием, чтобы за счёт этого раздвинулись витки обжимной пружины и надёжно сдавили соединяемые провода.

Никогда не используйте колпачки СИЗ, чтобы соединять жилы из разного материала. В большей степени это относится к меди и алюминию, между которыми прохождение электрического тока вызывает гальванический процесс.

Как выполнять соединение колпачками показано в этом видео:

Виды колпачков

Многие электрики негативно относятся к колпачкам СИЗ. Но такое отношение может быть вызвано двумя причинами. Либо колпачки неправильно выбрали, либо неумело установили их на соединяемые провода.

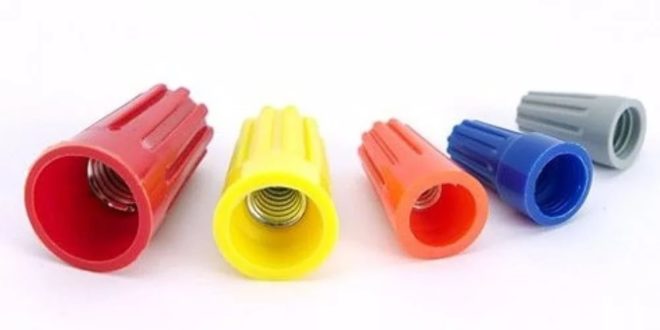

Чтобы правильно подбирать колпачки под размеры провода, производителями введена специальная цветовая маркировка:

• СИЗ-1 – соединяет две жилы сечением 1,5 мм2 (серый);
• СИЗ-2 – соединяет три жилы сечением 1,5 мм2 (синий);
• СИЗ-3 – соединяет две жилы сечением 2,5 мм2 (оранжевый);
• СИЗ-4 – соединяет четыре жилы сечением 2,5 мм2 (жёлтый);
• СИЗ-5 – соединяет восемь жил сечением 2,5 мм2 (красный).

Правда, единые международные стандарты для такой цветовой маркировки отсутствуют. Поэтому у производителей из разных стран она может отличаться. Будьте внимательны при покупке, уточняйте у продавца-консультанта требуемые размеры.

Несколько слов для противников клеммников Wago

Тем, кто говорит о недолговечности подобных клеммников, можно сказать следующее. Достаточно сравнить винтовые клеммники с самозажимными. Вторые значительно проще в монтаже и экономят очень много времени. Но это не главное. Любой винтовой зажим ослабевает по причине того, что при малейшем нагреве провода окисел на его поверхности сгорает, уменьшив сечение. Это приведёт к ещё большему нагреву − и так по кругу. Поэтому винтовые клеммники необходимо протягивать как минимум раз в год, а лучше чаще.

ФОТО: torg-electro.ruТакие клеммники придётся периодически протягивать во избежание нагрева

Теперь − что касается Wago. Прижимные пружины этих клеммников оказывают постоянное давление на провод, а значит, даже при обгорании окисла контакт не ослабнет.

Многожильные

Новички иногда задаются вопросом: «как соединить одножильный и многожильный медный провод?». В действительности главным требованием является плотное и надежное прилегание площади поперечного сечения жил друг к другу. Зная, сколько проводов можно скручивать в одну скрутку, можно быстро выполнить поставленную задачу. Количество электрических жил зависит от их поперечного сечения. Чем оно больше, тем меньше проводов допускается к процессу скручивания. И наоборот: чем меньше поперечное сечение токопроводящих жил, тем большее количество проводов можно скручивать.

Соединение многожильных проводов скруткой методом «желобок» не представляет сложности. Это более простой способ при выполнении работы, чем «бандаж». В данном соединении необязательно использование дополнительного отрезка проводки. Полноценное соединение проводов скруткой в этом случае осуществляется непосредственно самими проводами. Они укладываются параллельно, последовательно либо ответвлением.

Перед тем, как скрутить три провода вместе, необходимо освободить концы жил от изоляции и при помощи ручного инструмента произвести скручивание. Допустимо применение методов «желобка» и «бандажа», а так же простого ответвления. Максимальное количество проводов в скрутке с использованием последнего способа зависит от диаметра токопроводящей жилы. Даже при самом малом диаметре жил их количество не должно быть более шести. Начинающие электрики задаются вопросом: «как сделать скрутку из 4 проводов?».  Наиболее оптимально произвести данное действие методом «желобка» либо «простого ответвления».

Метод скручивания

Самым простым и известным методом соединения электрических проводов является их скручивание (скрутка). Электрики со стажем часто называют его дедовским методом.

Ранее этот вид соединения применялся повсюду, но с увеличением нагрузки в электрической сети современной квартиры скручивание стало запрещено. Тем не менее такой метод соединения необходимо изучать в первую очередь, так как он является основным этапом при пайке и сварке проводов.

Главным преимуществом скрутки считается отсутствие любых материальных затрат, так как вам понадобятся только пассатижи и нож для снятия изоляции. И конечно же, плюсом скручивания является простота его исполнения. Любой человек, державший в руках пассатижи, без проблем сможет сделать эту работу.

Со временем скрутка ослабевает, что и является её основным недостатком. Связан этот процесс с тем, что в любых жилах существует остаточная упругая деформация. Поэтому в месте скручивания увеличивается переходное сопротивление, что приводит к ослаблению контакта и нагреву проводника. Хорошо, если этот дефект обнаружится вовремя и можно переделать место стыковки, но может и произойти возгорание.

Но если по каким-то причинам у вас нет возможности применить более надёжные способы, то обязательно нужно ознакомиться с тем, как правильно соединить провода между собой методом скручивания. Для этого нужно сначала зачистить жилы от изоляции на 70—80 мм. Затем, зажав оба проводника в месте, где заканчивается изоляция, пассатижами захватить кончики жил и вращать их по часовой стрелке. Главным условием надёжного скручивания считается одновременное вращение проводников, а не попеременное наматывание их друг на друга.

Если диаметр проводов небольшой, то скрутку можно проделывать полностью руками. Левой рукой надо держать проводники по срезу изоляции, а правой — вращать за загиб (10—15 мм) жилы по ходу часовой стрелки. Для более плотного контакта в конце вращения можно воспользоваться пассатижами.

Следующим действием необходимо изолировать место стыковки проводов. Для этого применяется изоляционная лента. Чтобы обеспечить надёжность и уберечь контакт от попадания влаги, наматывать ленту нужно в несколько слоёв, при этом на 2—3 см заступать на изоляцию провода. Очень хорошим вариантом проведения изоляции считается применение термических трубок, главное, не забыть надеть её на одну из жил.

Профессиональные электрики советуют не останавливаться на этапе скручивания проводов, а укрепить место стыковки пайкой или сваркой.

Неразъемное соединение проводов

В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.

Соединение тонких проводов опрессовкой

Простым и надежным способом соединения жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс — клещи.

Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.

В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.

К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.

Соединение проводов большего сечения опрессовкой

Для соединения электропроводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.

Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.

Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.

Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм2.

Соединение проводов заклепкой

Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.

На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов». Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).

При соединении проводников из одного металла, разрезную шайбу (гровер) между ними прокладывать не надо, а одеть гровер на заклепку первым или предпоследним, последней должна обязательно быть обыкновенная шайба.

Надежная скрутка проводов: детальная инструкция

Примера ради возьмем простейшую ситуацию – необходимо скрепить между собой пару одножильных проводов (допустим, что оба проводника выполнены из меди).

Ход действий таков:

1. Аккуратно зачищаем обе жилы с помощью специального инструмента или простого ножа, удаляя изоляцию где-то на пять сантиметров;
2. Обезжириваем оголенные контакты с помощью ацетона;
3. Берем кусок наждачной бумаги и зачищаем концы проводников до ярко выраженного металлического цвета;
4. Кладем оголенные жилы крест-накрест и не спеша обвиваем одну жилу вокруг другой (процедура выполняется при помощи пассатижей, количество витков – не менее пяти);
5. Аналогично накручиваем вторую жилу;
6. Туго обматываем зону скрутки изолентой (также неплохо было бы использовать термоусаживаемый кембрик – специальную трубку, которая защитит оголенный участок от внешней среды).

Смело можно заметить – ничего сложного в процедуре нет. Главное – оголяем участки проводов не менее, чем на пять сантиметров и уверенно скручиваем их между собой пассатижами, обеспечивая тем самым прочный контакт.

Что насчет более сложной ситуации, когда приходится скручивать между собой одножильный и многожильный провода? Здесь необходимо выполнить первые два пункта приведенной выше инструкции, после чего – скрестить между собой изделия и туго намотать многожильный провод вокруг одножильного (на расстоянии пары-тройки сантиметров от его конца).

Намотали? Тогда берем оставшийся одножильный конец и одним плавным движением загибаем его в сторону витков многожильного проводника. Когда задача выполнены, провода изолируются и помещаются в коробку распределения. Абсолютно такой же ход действий поможет и при скрутке двух многожильных проводов.

Кстати, что важно – совершенно не советуем выполнять скрутку из медного и алюминиевого проводов. Об этом говорят не только электрики-профессионалы, но и нормативные документы – тот же ГОСТ

Не стоит делать подобных скруток потому, что медь и алюминий имеют различные показатели сопротивления металлов. Также при их взаимодействии происходит окисление, а это в свою очередь значительно ухудшает контакт.

Еще имеется следующий нюанс: медь и алюминий обладают различными физическими свойствами в том плане, что один из металлов – жесткий, а другой – мягкий. Это также крайне негативно скажется на качестве контакта между двумя проводниками.

Основные типы Ваго

Зажимы этой фирмы распределяются на три наиболее популярных категории, основным отличием между ними является тип пружины:

• Плоскопружинные.
• Cage Clamp.
• Fit-Clamp.

Соединители с плоской пружиной

Удобны для скорого монтажа кабельной линии. Повторное применение таких зажимов не практикуется. Рекомендуется использовать для скрепления жестких одножильных проводников с площадью сечение от 0.5 до 4 квадратных миллиметров. Допускается применение с гибкими многожильными проводниками, но в таком случае наконечники проводов спрессовывают.

Такие клеммы хороши в случаях, когда необходимо максимально понизить падение напряжения в длинных проводниках, при монтаже силовых линий, для распределения потенциала шести миллиметрового провода.

Выпускаются двух типов:

• Для медных проводов — зажимы без наполнителя (пасты). Позволяют соединять только медные провода с сечением до 2.5 мм². Клеммники на 2–8 кабелей.
• Универсальные — соединения, которые позволяют использовать алюминиевые и медные провода. Кроме того, допускается соединение медь/алюминий. Специальная контактная паста внутри зажима защищает оголенные проводники от кислорода и воды, минимизирует вероятность окисления.

Cage Clamp

Чаще всего используют для подключения осветительных приборов, индуктивных датчиков передвижения, электрических моторов, электромашин, счетчиков, насосов, потенциалов, теплых полов, отопительных приборов, нагнетателей, а также распределительных коробок. Можно использовать многожильный провод без наконечников.

Подходят для многожильных и одножильных электропроводов с площадью сечения от 0.08 до 35 квадратных миллиметров. Можно комбинировать сечения разной площади.  Cage Clamp легко монтировать, они имеют долгий срок службы. Эти соединители считаются более дорогими.

Fit-Clamp

Зажимы с врезным контактом, электрику не нужно зачищать изоляцию кабеля перед монтажом. Эта технология делает соединение проводов еще более простым делом. Благодаря Фит-клэмп скорость и качество выполнения соединительных работ существенно возрастает.

Серии ваговских соединителей

Существует ряд серий разъемов Wago. Наиболее популярные из них: 224, 243, 273, 773, 2273, 222, 221. Рассмотрим самые популярные из них:

• 773 — зажимы для одноразового соединения, с использованием предпочтительно одножильных электропроводов. Поставляются с наполнением техническим вазелином и без.

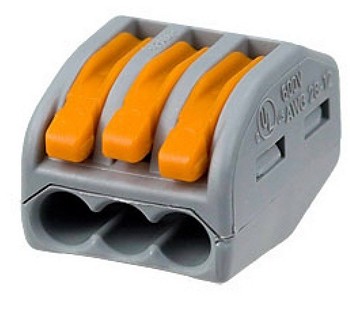

• 222 — разъемы с закрывающим механизмом. Поставляются без пасты. Можно совмещать одножильные с многожильными проводниками. Выдерживают напряжение до 380 В, сечение до 4 квадратных миллиметров.

Торцевой изолятор

Еще один важный момент – изолированная часть клеммы всегда должна быть слева, неизолированная справа.

То есть, оголенная контактная часть должна располагаться с правой стороны. Когда клеммник набран, большинство монтажников на этой конструкции и останавливаются. Начинается подключение проводов.

Однако не забывайте про одну из оголенных сторон. Все производители делают свое оборудование так, чтобы оно было защищено от случайного прикосновения токоведущих частей.

Поэтому вместе с покупкой клемм не забывайте про концевые изолированные крышки.

Поштучно они редко продаются, придется покупать целый набор в пакетике. Хотя зачастую на всю сборку в щите может понадобится не более 3-х штук.

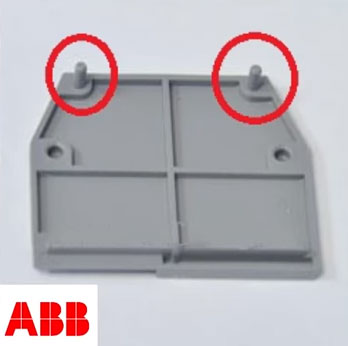

Технически грамотно такое изделие называется торцевой изолятор. Легким движение руки он защелкивается благодаря своим выступающим частям.

Торцевые изоляторы также могут выпускаться различных цветов. А что делать, если у вас нет торцевых изоляторов, а изолировать последнюю правую клемму необходимо?

Самый простой выход это поставить рядышком дополнительную пустую клемму. Подключать при этом провода на нее не нужно. Она хоть и будет оголенная, но уже без напряжения.

Либо принудительно удалите из нее все металлические внутренности. Еще один вариант — использовать в качестве крайней клеммы заземляющую.

Соединение проводов, жилы которых имеют разное сечение

Для работы с такой проводкой понадобится использовать клеммные колодки Wago. Тем более, что в них есть отверстия для проводов разной толщины. А так же их можно спаять между собой.

Для соединения проводов с разным сечением используют клеммные колодки.Источник news.rambler.ru

Если же в наличии есть многожильная и одножильная проводки, то опять-таки не обойтись без Wago. Только этот способ будет самым надежным по сравнению с другими вышеописанными способами. Не стоит экономить на безопасности своего жилья.

Отдельно о клеммниках Wago в видео:

Заключение

Вполне вероятно, и даже нормально, что не каждый человек сможет самостоятельно сделать проводку у себя в квартире, но знать все способы соединения проводов рекомендуется. Это даёт возможность понимать, какую работу выполняет электрик и убедиться в надежности и безопасности проведенной сети

Особенно это важно при использовании современной техники. Ведь практически все приборы на кухне работают исключительно от электричества

Ещё немного внимания!

Винтовой клеммник

Винтовой клеммник представляет собой металлический трубчатый соединитель с винтами, облаченный в пластиковый корпус. Два провода заводится внутрь клеммника и крепко зажимается винтами.

Плюсы винтового клеммника:

• Отличный контакт. Благодаря высокому усилию прижима винта создается хороший контакт в соединении, что ведет к снижению сопротивления и, как следствие, лучшей электропроводности.
• Наличие изоляции. Токоведущая часть облачена в пластиковую изоляцию, поэтому дополнительной изоляции не требуется.
• Недорогой. В сравнении с самозажимными клеммниками винтовые на порядок дешевле, поэтому при большом объеме соединений, например, на группы освещения, позволят неплохо сэкономить.

Минусы винтовых клеммников:

• Необходимость в обслуживании. Минимум раз в год необходимо подтягивать болты для обеспечения надежного контакта. Этот фактор не дает возможности наглухо зашивать клеммники под гипсокартон или штукатурку.
• Сложность использования многожильных проводов. Их применение возможно только при дополнительном обжиме латунными наконечниками.

Винтовые клеммники в большинстве своем применимы для электрощитовых, куда всегда есть доступ для ремонта и ревизии.

Как правильно соединить провод в распределительной коробке

Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в  распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.

Что говорят правила соединения проводов и кабелей

Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок),   СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).

Раздел: Электропроводки

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

СНиП 3.05.06-85

3. Производство электромонтажных работ

Раздел:  Электропроводки

3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.

Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.

ГОСТ Р 50571.5.52-2011.

526 Электрические соединения

526.2 При выборе средств соединения следует учитывать:

— материал проводника и его изоляцию;

— число и форму проводов, формирующих проводник;

— площадь поперечного сечения проводника;

— число проводников, которые будут соединены вместе.

Примечания:

1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях

Развернутый комментарий

Мы рассмотрели все нормативные акты регламентирующие соединение проводов. Рассмотрим преимущества и недостатки.

Опрессовка (гильзовка)

Рекомендуют все нормативы

Очень качественно соединение, большая площадь контакта. Недостаток пожалуй один, гильза большая по размеру и приходится делать большие распределительные коробки, что отражается на дизайне помещения.

Гильза, скрутка и клемма Ваго

Фото и краткое описание

Слева на фото соединение выполненное с помощью гильзы. Провода вставляются в луженую гильзу и обжимаются специальным прессом. Если гильза подобрана правильно соединение получается очень хорошее В центре скрутка, если сделать как на фото будет не хуже гильзы, но правилами запрещена, мы с своей работе не используем. Справа попытка отремонтировать проводку с помощью Ваги, соединение нагрелось, клемма расплавилась, так и до пожара недалеко.

Сварка

Рекомендуют все нормативы

Хороший контакт, малые габариты. Недостаток, проблематично проварить соединение большого количества проводов не повредив изоляцию (очень сильный нагрев).

Пайка

Предписывает применение только ПУЭ, СНиП умалчивает, а ГОСТ вообще рекомендует избегать соединения с помощью пайки.

Качественно спаять даже два провода достаточно сложно, но если удастся соединение будет качественным. Пропаять пять, шесть и более проводов практически не реально, тем более под потолком или в трудно доступном месте, куда большинство заказчиков просит поставить распределительную коробку, чтоб глаза не мозолила.

Скрутка

Запрещена

Хотя лучше еще никто не придумал. Всегда сначала провода скручивают, а потом варят, паяют, обжимают. Не буду агитировать, будем соблюдать правила, скрутка в чистом виде – ЗАПРЕЩЕНА!

СИЗ, клемма Ваго и винтовой сжим

Фото и краткое описание

Слева на фото соединение выполненное с помощью СИЗов. Провода сначала скручены, что само по себе неплохо, а поверх закручен колпачок в полном соответствии с правилами. В центре Вага (с подъемными флажками считается лучшим вариантом), отработала под нагрузкой около двух лет, оплавленная пластмасса и изоляция. Справа винтовой зажим, проблема та же что и с Вагой, соединение греется, последствия не предсказуемы

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником. Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Что такое скрутка провода и чем она опасна

Несколько десятилетий назад, когда нагрузки на электрическую проводку не были такими большими, подобное соединение пользовалось популярностью. Причем опытные мастера учили меня, тогда еще молодого электрика, предварительно хорошо зачищать металл жилы, скручивать их плотно, обжимать пассатижами.

Длина такой скрутки должна была создаваться длиной порядка 10 см для обеспечения хорошего электрического контакта, как показано на самой нижнем примере. А все что выше — они бы забраковали, несмотря на красоту.

Внутри закрытых сухих помещений такие скрутки работали годами и десятилетиями. Однако многие электрики нарушали технологию и создавали не качественный контакт.

К тому же в условиях влажной среды металл окисляется. Электрическое сопротивление его переходного поверхностного слоя ухудшается. Это ведет к повышенному нагреву жил, преждевременному повреждению изоляции.

Поэтому современными правилами, в частности ПУЭ, простая скрутка проводов запрещена, как бы красиво и надежно она не была сделана.

Особую опасность составляют скрутки алюминиевых проводов, а также жил из разных металлов — меди и алюминия.

Сказывается здесь высокая пластичность мягкого алюминия и его высокая способность создавать под воздействием кислорода воздуха внешний слой оксидов, защищающий внутреннюю структуру металла. Эта пленка снижает проводимость.

При протекании токов с повышенными нагрузками алюминий, имеющий высокий коэффициент линейного расширения, нагревается, увеличивая свой объем. После охлаждения он сжимается, нарушая плотность соединения.

Каждый цикл нагрева и охлаждения ухудшает электрические характеристики скрутки. К тому же медь с алюминием работают как гальваническая пара, а это дополнительные химические реакции с образованием поверхностных окислов.

Рекомендация: везде, где встречаете простую скрутку, избавляйтесь от нее. Усиливайте ее пайкой, сваркой, обжимом или иным другим разрешенным способом.

Классификации и требования ГОСТ

Соединителями проводов называют любые устройства, которые служат для замыкания/размыкания электрической цепи. Это могут быть электроустановочные изделия – розетки, выключатели, а также металлические шины и пластины, наконечники, клеммы и клеммники – колодки с несколькими гнездами.

Мы остановимся на соединителях в более узком понимании – на элементах, создающих разборные и неразборные соединения и обеспечивающих их надежность и функциональность – то есть на всевозможных видах клемм, клеммников и гильз.

Простейший пример наконечника для многожильного провода. Клемма представляет собой металлическую гильзу-трубку, зафиксированную на конце проводника с помощью обжимных клещей

Клеммами называют как металлические элементы для оформления окончаний одно- и многожильных проводов, так и небольшие пластины внутри соединительных устройств – розеток, клеммных колодок, патч-панелей.

Клеммы отличаются по материалу изготовления, форме и размерам, но схожи по назначению – обеспечивают механически прочную коммутацию двух и более проводов, без электрических потерь и сложностей в монтаже

Классификация электросоединителей представлена в ГОСТ 10434-82, где дается информация по делению на классы (1, 2, 3) и на группы (А, Б). Также контактные соединения, согласно стандартам, делятся на разъемные и неразъемные, требующие стабилизации или работающие без нее.

Некоторые рекомендации могут быть полезны не только профессионалам, но и домашним мастерам, самостоятельно оборудующим электропроводку.

Например, там говорится о наиболее предпочтительных способах соединения алюминиевых пластин – пайкой или сваркой и алюминиевых наконечников – опрессовкой или сваркой.

Как скрутить провода правильно

Чаще всего скрутка применяется при ремонте электропроводки, шнуров и переходников (включая слаботочные) бытовой техники и аппаратуры. Если вести речь о домашней электросети, то нормами предусмотрено использование в домах провода с сечением токонесущей жилы 1,5–2,0 мм из меди и 2,5–4,0 мм из алюминия. Обычно для разводки используют провода марок ВВГ и ПВ в полихлорвиниловой оболочке. Силовые шнуры марок ШВЛ и ШТБ с резиновой или ПВХ изоляцией имеют сечение 0,5 – 0,75 мм.
Пошагово сращивание проводов между собой можно производить следующим образом:

1. Обезжириваем оголенные концы проводов, протерев ацетоном/спиртом.
2. Удаляем слой лака или оксидную пленку, зачищая проводники наждачной бумагой.
3. Накладываем кончики так, чтобы они скрестились. Накручиваем по часовой стрелке не менее 5 витков одной жилы на другую. Чтобы скрутка получилась плотной, используем плоскогубцы.
4. Изолируем открытые токонесущие части проводов с помощью изоленты, или накручиваем изолирующий колпачок. Они должны заходить за изоляцию на 1,5–2,0 с, чтобы прикрыть оголенные участки проводников.

Для сращивания между собой многожильного зачищенного провода с одножильным используется другая техника навивки:

1. Многожильным проводом обкручивается одинарный провод, оставляя свободным конец без навивки.
2. Конец одножильного провода загибается на 180°так, чтобы он прижал скрутку, затем прижимается плоскогубцами.
3. Место соединения должно быть прочно зафиксировано изолентой. Для лучшей эффективности следует использовать изолирующую термотрубку. Для этого отрезок кембрика нужной длины натягивается на соединение. Чтобы он плотнее обхватил проводку, трубку следует прогреть, к примеру, феном или зажигалкой.

При бандажном соединении свободные концы кладутся друг к другу и сверху обматываются имеющимся отрезком провода (бандажом) из однородного материала.
Сцепка желобком предусматривает, что перед взаимным перекручиванием конфигурируются небольшие крючки из концов провода, они перецепляются между собой, затем края обматываются.
Существуют более сложные разновидности параллельных/последовательных соединений. Соединение проводов методом скрутки используют профессиональные электроремонтники при проведении восстановительных работ.

Выводы и полезное видео по теме:

Сравнительный анализ различных способов коммутации:

Как видите, обустраивая электроразводку, можно вполне обойтись без пайки и сварочных работ.

На рынке достаточно современных устройств, чтобы обеспечить коммутацию проводников по безопасным и эффективным технологиям. Выбор же способа зависит от личных предпочтений и материальных возможностей.

Подбираете безопасный способ соединения электропроводов без пайки, но у вас остались вопросы, которые мы не затронули в нашей статье? Не стесняйтесь задать свои вопросы нашим экспертам в блоке комментариев.

Если у вас богатый опыт выполнения электромонтажных работ, в частности, соединения проводников без использования паяльных и сварочных инструментов, пожалуйста, оставляйте полезные рекомендации новичкам и дополнения к нашему материалу ниже под статьей.
