Быстросъемное соединение шланговое для воды: подходит ли для высокого давления: советы +фото и видео

Основные критерии выбора поливного шланга

После выбора материала изготовления шланга стоит определиться с его диаметром и длиной. В зависимости от этих критериев рукав можно приобрести на отрез или в бухте. Наиболее распространенными являются изделия, длина которых достигает значений 15, 20, 25, 35 и 50 м. Данный параметр подбирается исходя из размера участка и способа прокладки шланга. Если предполагается полив разных грядок, следует сложить все длины. Для соединения элементов разных размеров необходимо будет приобрести быстросъемные соединения для шлангов. Они могут быть выполнены в виде тройника, елочки или крестовины.

Быстросъемные соединения удобны тем, что их монтаж доступен любому человеку

Исходя из диаметра, чаще всего приобретают шланги сечением ½, ¾, 1 или 1 ½ дюйма. Значение подбирается на основании правила, предполагающего, что диаметр внутреннего отверстия должен быть прямо пропорционален длине рукава. Соблюдение данного условия способно обеспечить достаточный постоянный напор воды.

Следующим критерием является выбор изделия в соответствии с рабочим давлением в системе. Это определяется толщиной стенки шланга. Однослойные изделия выдерживают до 2 Бар, многослойные с армированием – 6-10 Бар. Шланг должен переносить широкий диапазон температур, что исключит вероятность расширения и растрескивания стенок.

Для удобной эксплуатации шланга стоит приобрести функциональное устройство в виде бухты, на которую наматывается изделие

Перед тем как пользоваться катушкой для шланга, важно знать некоторые правила. Перед наматыванием следует отсоединить рукав от водопровода и дать воде стечь

Методично вращая катушку, шланг необходимо очищать от грязи при помощи ветоши.

Геометрическая форма изделия позволяет быстро подключать и отключать соединение

Что представляет собой быстросъем для шланга и труб

Быстросъемные разъемы представлены фитингами определенного типа, которые используются для соединения двух сегментов труб или шлангов за короткий промежуток времени без применения инструментов. Такие элементы заметно упрощают процесс монтажа системы подачи и распределения жидкости. Также нашли свое применение быстросъемы для шланга компрессора.

Быстросъемные соединения отличаются компактными размерами, небольшим весом, вследствие чего упрощается процесс монтажа системы. Фитинги изготавливаются из материала, который характеризуется высокой коррозионной стойкостью.

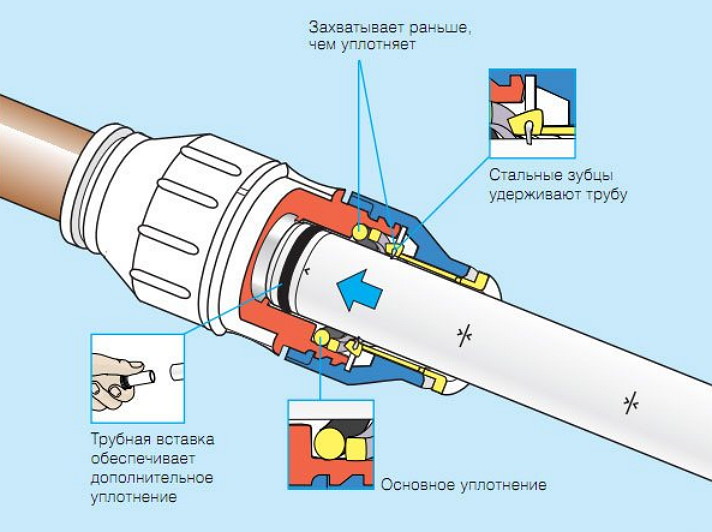

Благодаря особой форме изделия, где сочетаются ступенчатое исполнение составных элементов и наличие уплотнительных колец, осуществляется герметичное, надежное соединение двух сегментов труб или шлангов. К тому же геометричность фитингов обеспечивает быстрое и удобное подключение и отключение стыковки, что расширяет сферу их использования. Быстросъемы для шлангов высокого давления способны работать в особых условиях, где не справятся обычные соединения.

За счет сочетания ступенчатых деталей и уплотнительных колец быстросъемы обеспечивают повышенную степень герметизации

Быстросъемные соединения могут применяться многократно в течение длительного периода. При правильной сборке системы могут функционировать при плюсовых и минусовых температурах. Данный тип соединения характеризуется невысокой стоимостью.

Несмотря на положительные качества фитингов, быстросъемные соединения имеют и слабые стороны. С каждым подключением и отключением изделия постепенно теряют свои первозданные лучшие свойства. Отечественные и импортные элементы отличаются друг от друга. Первый тип следует подбирать по внутреннему диаметру, а второй – по наружному.

Материал для изготовления и конструктивное исполнение фитинга

Быстросъемные соединения изготавливаются из нержавеющей или легированной стали, алюминия, бронзы, титана, других металлических сплавов и полимерных материалов в виде полипропилена, ПВДФ или полиимида. В качестве уплотнительных колец используются эластомеры на основе каучука, фторэластомеры или материалы, состоящие из полипропилена и этилена.

Быстросъемные соединения изготавливаются из нержавеющей стали, алюминия, бронзы, титана и других металлических сплавов

Для обеспечения длительного периода эксплуатации металлические фитинги дополнительно подвергаются антикоррозионной обработке с выполнением защитного слоя посредством никелирования, хромирования, гальванизации или нанесения другого твердого покрытия.

Пластиковые варианты преимущественно используются для бытовых нужд при организации системы полива. Металлические изделия целесообразно применять в качестве быстросъемов для топливных шлангов.

Быстросъемные соединения кулачкового типа выпускаются с клиновидным фиксатором или клапаном. Их можно использовать для стыковки пластмассовых или металлических труб, гибких подводов. Некоторые фитинги оснащены специальным зажимом в виде цанги.

Фитинги выпускаются в широком ассортименте, они различаются по диаметру, длине и весу. Что касается сечения, можно приобрести быстросъемы для шлангов ½ дюйма, а также изделия размером до 150 мм. Данная величина должна соответствовать диаметру шланга. Быстросъем для шланга ¾ применяется для рукава 19 мм. Соединитель размером 1 дюйм соответствует шлангу сечением 25 мм, а ½ дюйма – 12 мм. По индивидуальному заказу выпускаются нестандартные фитинги диаметром до 540 мм.

В качестве уплотнительных колец используются эластомеры на основе каучука

Разновидности быстросъемных соединений для шлангов и труб

В зависимости от расположения и количества клапанов различают три вида быстросъемных фитингов. Первый тип имеет свободный проход, не содержащий клапана. Второй вариант оснащен клапаном с одной из сторон. Третий тип оборудован двумя клапанами с обеих сторон.

Быстросъемные соединения могут иметь различные виды разъема. Изделия кулачкового типа называют камлоками. Они способны быстро и легко состыковать гибкие шланги, подключить рукав к емкости. Кулачковый фитинг характеризуется повышенной стойкостью к вибрациям без использования дополнительных закрепительных изделий. Это идеальный вариант быстросъема для компрессора.

Для стыковки гибких подводок системы для перекачивания сухой среды используются быстросъемы типа Drylok. Такой фитинг имеет рычажный вентиль, одним нажатием на который обеспечивается открывание и закрывание магистрали. Данные быстросъемники снижают вероятность возникновения повышенного давления в трубах, которое может вызвать непредвиденные разрывы.

Европейские соединения отличаются от отечественного стандарта

Для соединения трубопроводов магистрали по транспортировке клея, лака, краски и прочих кислот используются промышленные быстросъемные соединения KAMVALOK.

Статья по теме:

Быстросъемные соединения шланга могут иметь прямую или угловую конфигурацию, а также существуют трех- и четырехсторонние фитинги.

Типы быстросъемных элементов в зависимости от рабочего давления системы

Исходя из рабочего давления, быстросъемы для шлангов делятся на четыре типа. Для соединения шлангов в системе с низким рабочим давлением используются фитинговые соединения ISO-A. Благодаря наличию клапанов в виде конуса при циркуляции среды внутри магистрали не создается препятствий.

Широкий спектр применения имеют быстросъемы для шлангов воды или воздуха FIRG. У конструкции в закрытом состоянии нет выступающих частей. Клапаны имеют дисковое исполнение, вследствие чего в системе не создается лишнее сопротивление. Здесь также исключается вероятность попадания воздуха внутрь магистрали или утечка жидкости.

В системе с низким рабочим давлением используются фитинговые соединения ISO-A

Для системы с рабочим давлением 110-300 Бар используются быстросъемные соединения TGW. Они оснащены специальными защитными заглушками из пластика и металла, препятствующими утечке рабочей среды. Такие быстросъемы для шланга 1 дюйм и изделия большего диаметра способны выдержать импульсивные нагрузки и гидроудары. Для отечественного мобильного гидроинструмента целесообразно применять быстросъемники типа НРА, рассчитанные на рабочее давление до 700 Бар.

Другие варианты быстросъемных соединений для шлангов

Быстросъемы для воздушных шлангов представляют собой соединительные трубчатые элементы, имеющие односторонний клапан и резьбу (наружную или внутреннюю). Отличаются такие фитинги также наличием «елочки», которая располагается с одной стороны, а с другой находится муфта.

Быстросъемы для воздушных шлангов имеют односторонний клапан и резьбу

Штуцер с «елочкой» может быть приварным, двойным, а также без шестигранника. К нему присоединяется шланг. Штуцер изготавливается из стали, латуни, меди или резины.

Элементом нового поколения является быстросъемное соединение для воздуха с двухкомпонентным пневматическим разъемом со специальным предохранителем. Штуцер выполняется из металла, а корпус – из композитного материала, благодаря чему обеспечивается комфортность использования фитинга и длительный период эксплуатации. Он способен стравить кислород в процессе остановки пневмоинструмента. Включается фиксатор обычной клавишей. Одноразовое нажатие приведет к стравливанию кислорода, а повторное – к отсоединению инструмента.

Быстросъемы для газового шланга оснащены самозапирающимся элементом в виде розетки с обратным клапаном и размыкающей частью – штекером. Фитинг подсоединяется к подающему шлангу через розетку, а штекером – к другому элементу. При отключении происходит запирание магистрали, что не требует сброса давления в системе до момента следующего подключения.

Быстросъемы для газового шланга оснащены самозапирающимся элементом

Сферы использования быстросъемных соединительных фитингов

Быстросъемные соединения широко используются для бытовых нужд, а именно в поливочных работах. Наличие таких элементов упрощает сборку, при этом не требуется отключать воду. Быстросъемы для гидравлических шлангов позволяют подключить шланги к насосам, дождевателям и прочим элементам для полива. Их также применяют для разветвления сетей. Для бытовых нужд достаточно простых изделий из пластмассы, которые характеризуются широкой функциональностью. Они обычно состоят из нескольких элементов. Некоторые фитинги оснащены запирающим механизмом или опцией «автостоп».

Фитинг: конструктивные элементы для пластиковых труб (прочитать подробнее)

Быстросъемы для поливочных шлангов хорошо взаимодействуют с различными насадками для полива. Они также обеспечивают защиту шланга от перегиба. Широкое применение получили изделия из ударопрочной пластмассы с оцинкованным покрытием. Они более удобны в работе, поскольку являются менее скользкими.

Фитинги широко используют в производственных цехах при монтаже гидравлических систем. С их помощью можно удлинить гибкий шланг, обеспечив перемещение оборудования на другое место. Существуют также быстросъемы для пневмоинструмента. Такие фитинги выполняются из ударопрочной стали с защитным коррозионным слоем. Они представлены цельными экземплярами. При их стыковке шланг вставляется в устройство. Внутри его захватывает резная пружинистая втулка, создающая герметичность подводки. Для извлечения шланга необходимо надавить на фиксирующее кольцо.

Различные материалы изготовления позволяют применять быстросъемы как в быту, так и в промышленности.Обратите внимание! При выборе быстросъемных соединений для конкретной сферы должно быть обеспечено соответствие диаметров, размеров и значения рабочего давления для всех элементов системы.

Быстросъемные соединения нашли свое применение при монтаже магистралей специального назначения в металлургической, химической и горнодобывающей отраслях. Их часто используют при строительстве водного, железнодорожного или автомобильного транспорта и сборке медицинской аппаратуры.

Что такое БРС и где применяется?

Быстросъемными соединениями (БРС) называют приспособления, применяемые для стыковки труб, шлангов, рукавов и других разнообразных деталей на производствах. Данный тип соединения используется в самых различных сферах современной жизни и характеризуется высокими показателями герметичности и надежности в средах отличающихся высоким давлением. Для работы с данными изделиями не требует наличия каких-либо специальных инструментов, знаний и навыков.

В наше время быстроразъемные соединения постоянно используются во многих сферах деятельности человека и благодаря особым характеристикам и простоте эксплуатации прочно там укрепились. Перечислим сферы, где используются брс:

• автопромышленность;
• авиастроение;
• системы для подачи воды и водоочистки;
• подключение различных пневматических агрегатов;
• оборонная промышленность
• альтернативная энергетика;
• кораблестроение;
• производство химикатов;
• медицинская техника;
• железнодорожный транспорт;
• строительство;
• производство полимеров;
• горнодобывающее производство.

Полезная информация! Хочется заметить, что в шахтерской деятельности применяется особое быстроразъемное соединение, оборудованное шарнирным хомутом. При помощи данного устройства стыкуются стальные трубопроводы с условным диаметром от 50 до 400 мм, рабочее давление в данных магистралях может доходить до 32 Мпа.

Характеристики

Часто под коннектором подразумевается муфта. Однако этот элемент включает крышки и соединительную резьбу. Крышка вкручивается в соединительную трубку, а последняя вставляется в резиновую трубку. Детали связываются наружной или внутренней резьбой определенного диаметра. Быстрые соединения цепляются к ниппелю и легко вытаскиваются.

Классический коннектор включает три детали.

• Удерживатель трубки с внешней деталью корпуса, в который помещается шланг. Он обычно плотно сидит внутри соединителя.
• Механизм отщелкивания, который и обеспечивает быстрый съем изделия.
• Закручивающаяся крышка, с помощью которой резиновая трубка крепится в коннекторе. Она с внутренней резьбой, поэтому может накручиваться на удерживающее устройство.

Если коннектор имеет автоматическое закрытие, устанавливается еще и стоп-клапан. Это обычный поршень с резинками, обеспечивающий полную герметичность.

Стандартные коннекторы выпускаются на основе обычных размеров шлангов, которые соответствуют ГОСТ. Существуют еще универсальные изделия, но по причине своей дороговизны они используются редко.

• Коннектор 3⁄4 соединяет соответствующие 3/4 шланги. Этот диаметр равен 19 мм.
• Соединители размером 1 дюйм рассчитаны на шланги в 25–26 мм в диаметре.
• Коннектор 1⁄2 рассчитан на трубки 12 мм в диаметре.
• Соединители 1⁄4, 3⁄8, 5⁄8 считаются нечасто использующимися, но они тоже есть в продаже и рассчитаны на соответствующие шланги.

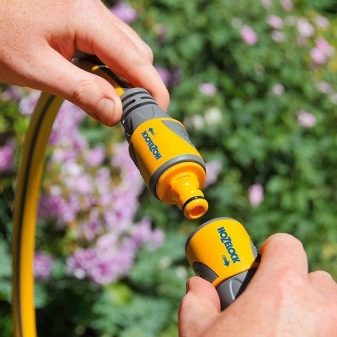

Коннектор быстрого соединения трубок распространен среди садоводов-огородников. Быстрое соединение применяется для подключения шланга к оборудованию автомойки. Покупка подходящего адаптера должна быть основана на таких факторах:

• диаметр шланга и размер ниппеля;
• мощность давления в трубке;
• характеристики внешней среды.

Материалы изготовления

Быстросъемный штуцер может быть изготовлен из нержавейки, углеродистой и легированной стали. После изготовления деталь может покрываться специальным цинком. Такое покрытие предотвращает появление ржавчины. Если штуцер используется в неагрессивной среде, то можно брать и без цинка. Каждый из материалов имеет свои особенности.

1. Нержавейка. Позволяет надежно и герметично соединить шланг с системой. Использоваться может как в стальном, так и в комбинированном трубопроводе. Элементы не боятся высоких температур и не поддаются коррозии. Нержавейка не вступает в химические реакции и стойко переносит механические воздействия.

2. Латунь. Обычно штуцер применяется в трубопроводах и инженерных системах. Такие детали не боятся воды и внешних воздействий, отличаются прочностью и износостойкостью. Латунные элементы позволяют экономить затраты энергии за счет низкой электропроводности. Штуцеры легко выдерживают давление в 16 бар и температуру 120°С.

3. Пластик. Такие штуцеры применяются в бытовых целях. Это хорошее решение при организации полива цветов или огорода. Пластик довольно прочный и легкий. Использовать такие штуцеры очень удобно. Однако при неаккуратном обращении есть риск, что пластиковый элемент сломается. Обычно это не пугает домашних мастеров, так как стоимость очень доступная.

Общие сведения о подключениях

Шлангами подключаются пневматические инструменты

Также они широко распространены в  гидравлических конструкциях. Такое соединение намного ускоряет работу. Монтажные работы  этого вида устройств очень и просты и позволяют проводить действия без перекрывания воды при полуавтоматическом орошении. Всего лишь будет необходимо наличие  основного разъема и специального элемента для подкручивания подходящего размера.

Применяя такой вид соединений можно устроить огородный полив с возможностью корректировки непосредственно при работе. Нет необходимости создавать какие-либо  дополнительные  переносные устройства. Единственным условием является наличие центрального водоснабжения для создания давления в шланге.

Особенности быстросъемных соединителей

В основном быстросъемные или быстроразъемные соединения представляют собой  приспособления, выполненные по стандарту ИСО. Они взаимозаменяемы  и  конструкции  изделий  производятся различными странами.
Выполняются быстросъемные соединители из нержавеющей или легированной стали, алюминия,  бронзы, титана, полимерных материалов.

Выделяются факторы, влияющие на срок эксплуатации соединений

• в какой среде происходит работа;
• какое давление системы;
• при какой температуре;
• при каких природных условиях.

Для улучшения качества проводится антикоррозионная обработка изделий. Для этого детали  подвергаются хромированию, никелированию, гальванизации и т. п.

Плюсы и минусы

Быстросъемные соединения имеет ряд преимуществ:

• Большое распространение и доступность;
• Не большая стоимость;
• Легкое устройство и разбирание;
• Многоразовое использование;
• Не способны утрачивать свои характеристики в процессе эксплуатации.

Это является  очень удобным,  не требует больших  силовых затрат и  времени.  Этим  способом  можно собрать поливальное устройство при рабочем процессе,  с возможностью  его  корректирования.
С помощью быстросъемного штуцера для шлангов можно произвести подключение шланга, его  удлинение или стыковку с насосным оборудованием. Бывают размерами 12-150  миллиметров  в  диаметре.

К недостаткам относятся:

• При использовании составляющих соединения разного производства, гарантийный срок  изделий аннулируется;
• Более двадцати процентов данных устройств не взаимозаменяемы.

Сферы применения

В настоящее время данный вид соединения используется во многих сферах, все благодаря  наличию хороших характеристик и легкой эксплуатации.  К основным  направлениям  можно  отнести автомобильное производство, авиацию, пневматику, оборонную промышленность, медицинскую аппаратуру, энергопотребление и т. п.

Быстросъемные устройства могут применяться для швов; для полуавтоматов; для патрубных и  сцеплений с запиранием;  для камлок  американка; для разнообразных емкостей под жидкости,  порошки, газ или химикаты; для перегона нефтепродуктов.

Разновидности и их характеристики

Обычный соединитель имеет различия в типе разъема. Они бывают следующими. Камлоки – самоблокирующийся механизм кулачкового действия. Это разностороннее быстросъемное соединение, которое обеспечивает быстрое подключение рукава к емкости, нескольких гибких подводок вместе. Кулачковый механизм обеспечивает стойкость к вибрациям без каких-либо дополнительных закрепительных элементов.

DRYLOK – быстросъем для подключения гибких подводок, перекачивающих сухие вещества. Соединение включает рычажной вентиль, который открывает или закрывает магистраль одним движением. Элемент используется в магистралях, по которым передаются вредные вещества: кислота, растворители, нефть. DRYLOK предотвращает непредвиденные разливы, снижает риск потерь из-за непредвиденно высокого давления в трубах. KAMVALOK – промышленный тип соединителя, используется при транспортировке лаков, клеев, красок, разных кислот.

Муфта и ниппель являются двумя основными составными частями изделия. Детали еще называют «мама», «папа». Конструкционные особенности «мамы» включают:

• корпус;
• зажим-фиксатор;
• поворотный вентиль;
• стыковое кольцо;
• уплотняющее кольцо;
• соединительный адаптер.

Конструкция обычного «папы» выглядит следующим образом:

• корпус;
• полуоборотный вентиль;
• присоединительная деталь;
• уплотняющее кольцо.

Ассортимент изделий имеет разнообразные размеры. Переходники фитинги, хомуты разделяются по материалу изготовления:

• разные варианты БС 1/2» из ПВХ;
• из ПВХ с оцинковкой;
• латунные;
• латунные с обрезиненной поверхностью.

Если быстросъемы для водопроводов состоят из нескольких деталей, то элементы для пневматики представляют собой единый цельный экземпляр. Установка таких фитингов состоит в том, что шланг помещается в устройство, его внутри захватывает пружинистая и разрезная втулка, которая герметизирует подводку. Чтобы извлечь шланг, достаточно нажать на фиксирующее кольцо. Даже если цельные фитинги пластиковые, они не теряют герметичности даже при многочисленных подсоединениях.

Элементы бывают не только прямые, но и угловые, а также трех-, четырехсторонние. Ниппель для пневмосистем – это соединительный трубчатый элемент с односторонним клапаном и резьбой, которая может быть как внутри, так и снаружи. Изделия отличаются елочкой, которая есть только с одной стороны, а также муфтой, имеющейся в другой части. Пневматический разъем может быть двухкомпонентным. Это уникальная конструкция нового поколения. Деталь имеет специальный предохранитель. Он стравливает кислород в процессе остановки пневматического инструмента. Фиксатор включается обычной клавишей.

Изделие двухкомпонентное – штуцер металлический, а корпус из композитного материала. Такое решение обеспечивает долгий срок службы изделия и повышает комфортность использования. Большинство современных быстросъемных соединений доступны по стоимости и имеют положительные характеристики. Правильно выбранные разъемы выдерживают необходимые нагрузки, обеспечивают безопасность при эксплуатации.

Виды и размеры

Быстросъемные штуцеры бывают очень разные, выбираются в зависимости от сферы использования. Переходник может использоваться в гидравлических и пневматических системах. Так, для работы с воздухом нужна прочность, а для воды – защита от коррозии. Поэтому использовать один и тот же штуцер в обоих случаях вряд ли стоит. Основные группы быстросъемных соединителей:

• со свободным проходом, без клапана;

• с клапаном на одной стороне;

• с двумя клапанами.

Для фиксации рукавов в воздушной системе используются элементы с защелками. Соединение в этом случае получается максимально надежным. При этом снять элемент можно буквально за пару секунд. Пневматика позволяет использовать переходники с зажимами, а вот в случае с водными системами такой вариант не используется.

Ассортимент быстросъемных штуцеров очень большой. Всегда можно найти подходящую модель для решения конкретной задачи

Важно подобрать не только тип, но и материал. Специальные виды:

• с фиксирующим клином;

• кулачковые;

• европейского производства;

• ISO с коническими клапанами.

Размер обычно 1/4, 3/4 дюйма – это самые популярные варианты. Условный проход варьируется в пределах 12-150 мм. Это позволяет использовать штуцер со стандартными гибкими шлангами. При необходимости можно дополнительно уплотнить место стыка.

Тонкости использования

Подключение шлангов лучше всего производить при помощи подручных инструментов. Резиновая трубка присоединяется к источнику воды хомутом. Лишний вентиль увеличит вес садовой конструкции. Другой конец трубки можно соединить с разветвителем, который будет быстро пускать/блокировать напор.

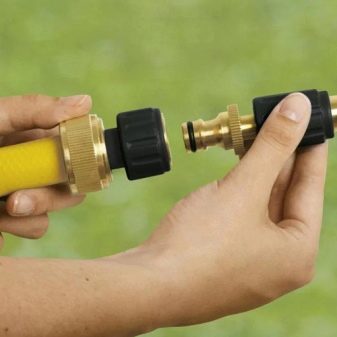

Если шланг обычный садовый, без резьбы, его можно дооборудовать специальным переходником под коннектор, который имеет резиновый или гофрированный штуцер. К этому разветвителю можно подключить любой шланг с коннектором и выполнить разводку целой системы для полива огорода.

Кроме садовых шлангов, использование коннекторов допускается в быту, например, для подключения стиральной машинки.

Ситуацию можно исправить при помощи качественного быстросъемного соединения. Наконечники у отводов стиральной машинки чаще пластиковые. Внутрь его просто заводится подходящий отрезок трубы по внешнему диаметру. К нему фиксируется резиновый наконечник, а вся конструкция закрепляется хомутами.

Наращивание шланга тоже легко выполнить быстросъемными соединителями.

При помощи коннекторов можно улучшить обычный кухонный кран, присоединив к нему разбрызгиватель с быстросъемным соединителем. Выбирая разбрызгиватели, следует учитывать, что изделия комплектуются коннектором «мама», значит, второе устройство соединения, которое будет цепляться к крану, должно быть типа «папа».

Еще один момент следует учесть при выборе соединителей: изделия одинакового размера и предназначения, но разных производителей могут не подойти друг к другу. Фитинги следует использовать только после прочтения инструкции. Монтаж можно обеспечить и своими руками, главное, чтобы работы были аккуратными и качественными.

О том, что такое быстросъемные соединители шлангов, смотрите в видео ниже.

Как выбрать?

Если коннектор планируется использовать в бытовых целях, достаточно дешевого пластикового экземпляра, но универсального типа. Если купить неподходящий вариант, придется искать дополнительные переходники, а это лишняя трата средств.

Если поток воды нужно разделить на несколько шлангов, можно сразу выбирать разделяющие коннекторы с функцией «аквастоп». Закрывающие клапаны закроют потоки воды к ненужным шлангам. При этом не придется перекрывать весь напор от основного крана.

Если коннектор выбирается под поливочную насадку, стоит понимать, что они отличаются формой струи. Если напор будет постоянно слишком сильным, хрупкие растения могут и пострадать.

Почти для всех видов разъемов, в том числе для быстросъемных, есть понятия «мама» и «папа». «Мамой» считается деталь, на которую обычно надевается «папа».

Еще быстросъемные соединения принято подразделять по давлению.

• ISO-A – подходит для обычной бытовой системы с низкими напорными показателями.
• IRG – универсальные экземпляры, подходящие для различных, в том числе технических, систем.
• TGW соединители нужны для магистралей с рабочим давлением от 300 до 1000 бар. Детали выдерживают импульсивные и гидравлические удары.
• HPA соединения выдерживают давление до 700 бар российского производства.

Технология монтажа

Чтобы соединить при помощи быстросъемного соединения, например, шланги для воды, необходимо:

1. соединение быстросъемного соединения со шлангами, трубами или кранами. Как правило, для соединения БРС применяются резьбовой или обжимной методы;

Крепление БРС к поливочному шлангу

1. для соединения частей БРС между собой необходимо отжать стопорную втулку (фиксирующий механизм), которая расположена на муфте. Затем вставить ниппель в муфту и плавно опустить втулку.

Схема монтажа и разбора соединения представлена на видео.

В последнее время появился новый тип быстросъемного соединения, который имеет автоматическую фиксацию. При монтаже такого устройства не требуется отжимать стопорную втулку, а достаточно только соединить элементы БС между собой.

Рекомендации по выбору

Широкий ассортимент быстросъемных изделий вводит в замешательство обывателя. Большая часть коннекторов взаимозаменяемы. Если изделие выбирается для поливочных целей на даче-огороде, можно рассмотреть недорогие экземпляры из пластика или с оцинкованным напылением. Соединение для шлангов водонапорного типа может быть и резьбовым, и обжимным. Метод сборки деталей требует технических навыков.

Чтобы БРС были действительно качественными, необязательно приобретать дорогие нержавеющие элементы из металла. Пластиковые изделия тоже будут отвечать всем требованиям безопасности, особенно если окажутся фирменными, заводского производства. Кустарные переходники обычно легко приходят в негодность, из-за чего может произойти разлив, хорошо, если только воды

При сборке систем, транспортирующих токсичные вещества, важно не допустить их разгерметизации, к которой могут привести соединители кустарного производства

О том, как выбрать быстросъемные соединения для шлангов, смотрите в следующем видео.

Устройство и принцип соединения

Быстроразъемное соединение БРС состоит из двух основных частей. Данные части имеют самые разнообразные названия. Но говоря техническим языком правильными названиями будут «муфта» и «ниппель», народные названия этих частей «мама» и «папа».

Муфта («мама») в свою конструкцию включает следующие элементы:

• корпус;
• фиксирующий зажим, состоящий из зажимных шариков и стопорной втулки;
• клапан обратного действия;
• уплотнительное кольцо, необходимое для герметизации стыка;
• присоединительный адаптер (встроенный или отдельный).

Конструкция быстросъемных муфт может состоять и из других элементов, но подобные изделия можно встретить гораздо реже стандартных.

Ниппель состоит из следующих деталей:

• корпус;
• обратный клапан;
• адаптер присоединения (как и у муфты, бывает как встроенный, так и отдельный);
• уплотнительный элемент.

Ассортимент быстроразъемных соединений достаточно широкий, в котором можно найти соединитель, подходящий по длине, диаметру и массе. Особой популярностью пользуются изделия диаметрами от 12 до 150 мм. У многих производителей можно сделать конструкцию с индивидуальными параметрами, у подобных изделий диаметр может доходить до 540 мм.

Установка быстроразъемных соединений по силам каждому, даже без наличия профессионального оборудования и специальных навыков. Быстроразъемное устройство соединяется следующим образом:

1. На муфте сначала нужно отжать стопорную втулку. Отжим делается в сторону адаптера. Зажимные шарики отходят, что дает возможность без проблем вставить муфту в ниппель.
2. После чего заранее подготовленная муфта вставляется в ниппель.
3. После втулка разжиматься. После чего муфта прочно фиксируется в ниппеле, одновременно при фиксации открываются обратные клапаны.

Нужно помнить! Для того чтобы снять быстроразъемы, необходимо выполнить все вышеперечисленные операции в обратном порядке.

Есть конструкции, для которых не нужен зажим втулки при установке. В данных устройствах муфта вставляется в ниппель без отжима трубки, автоматически. Просто нужно слегка надавить – и соединение произведено.
