Самые актуальные способы удлинения сетевого кабеля

Основные способы наращивания

Для начала рассмотрим, как можно удлинить провод либо электрический кабель в домашних условиях. Если жилы обоих сращиваемых проводников из одного металла (медные либо алюминиевые), то можно использовать следующие способы удлинения:

1. С помощью клеммных колодок WAGO. Самый удобный вариант не только наращивания, но и соединения электрических проводов. Рекомендуется использовать даже в той ситуации, если жилы проводников из различных металлов. Главное условие их использования – соединять цепи, ток в которых не превышает номинальный указанный на клеммнике. Советуем покупать их в «проверенных» местах и не обольщаться на низкую стоимость – рынок перенасыщен подделками, которые плавятся и горят.
2. Бюджетные соединительные колодки, так называемые полиэтиленовые клеммники, позволяющие удлинить проводку. Особенностью является то, что при сильной затяжке монолитной жилы трескается металлическая часть клеммника. Ими нельзя соединять многопроволочные жилы. Для этого их нужно залудить или обжать наконечником типа НШВИ, чтобы получить надежный и долговечный контакт.
3. Скручивание жил. Дедовский способ, который является одним из самых небезопасных, но в то же время популярных даже у опытных электриков. Чтобы нарастить электропроводку с помощью скрутки необходимо, чтобы обломанный конец был не менее 30 мм (для надежного сращивания). О том, как правильно сделать скрутку проводов читайте в соответствующей статье. Знайте, что делать скрутки запрещено согласно ПУЭ 2.1.21. Поэтому не используйте этот способ в чистом виде (без обжима гильзой или СИЗом, пропайки или сварки).
4. Пайка. Еще один вариант удлинения электропроводки – использование пайки жил. Если Вы умеете пользоваться сварочным аппаратом, данный способ позволит качественно нарастить проводник даже большого сечения (4-6 мм.кв.).
5. Гильзы. Обжимка с помощью гильз – это отличный способ соединений и хорошо подходит для наращивания кабеля. Но для наращивания оборванного провода в розетке вам может не хватить места.
6. Орех или другие подобные ответвительные зажимы. С их помощью подключаются ответвления для ввода в частные дома от ВЛЭП. Также подходят для удлинения проводов. Главный недостаток – большие габариты.
7. Скотчлоки – отлично подходят для ответвления, соединения и удлинения слаботочных проводов. Могут исползоваться для соединения цепей 220В, но лучше подходят для информационных линий, например витой пары.

Обращаем Ваше внимание на то, что удлинить алюминиевые жилы медными можно лишь в том случае, если для сращивания будет использована специальная клемма. Все остальные варианты, позволяющие нарастить линию, использовать категорически запрещается! Подробнее о соединении алюминиевых и медных проводов читайте в статье: https://samelectrik.ru/kak-soedinit-alyuminievyj-provod-s-mednym.html

Вот мы и рассмотрели, какие существуют методы наращивания электрических проводов в домашних условиях. Далее к Вашему вниманию будут предоставлены типичные случаи, когда нужно самостоятельно удлинить проводку, а сейчас мы рекомендуем просмотреть наглядную видео инструкцию:

Мастер-класс по удлинению участка электропроводки с помощью обжима гильзами

Беспроводные удлинители

Оборудование, не связанное между собой проводами, набирает всё большую популярность среди пользователей мультимедийной техники. Отсутствие проводников позволяет компоновать систему без оглядки на обстановку комнаты. Беспроводная передача подходит для тех, кому нужна максимальная эффективность и простота. Сигнал в этом случае транслируется без компрессии и потерь, словно он проходил бы по стандартному HDMI-кабелю.

Беспроводной канал создают комплектом оборудования из двух устройств – приёмника и передатчика. Последний подключают к источнику, который передаёт медиаконтент. Это может быть персональный компьютер, ноутбук, спутниковый ресивер. Приёмник вставляют в соответствующий разъём получателя сигнала. Благодаря беспроводной передаче данных можно избавиться от большого числа кабелей. А дизайн квартиры не будет испорчен «стелющимися» по полу проводами, о которые можно споткнуться и получить травму.

Интерфейс HDMI предусмотрен практически всеми устройствами, поддерживающими воспроизведение видео в разрешении HD. Удлинить его без потери или ухудшения сигнала можно несколькими способами. Метод наращивания зависит от размещения оборудования, планировки комнаты, финансовых возможностей пользователя.

Действующие стандарты обжима кабеля из восьми жил

В настоящее время все специалисты, занимающиеся прокладкой линий высокоскоростной связи, осуществляют свои прямые обязанности, руководствуясь положениями стандарта под названием TIA/EIA-568.

• Как гласят нормы этого стандарта, обжимку восьмижильного кабеля возможно произвести при помощи двух способов:
• Прямой способ.
• Перекрёстный способ либо, иными словами, кроссовый способ.

Когда витая пара обжимается с помощью прямого способа, то последовательность проводов в коннекторах, расположенных на двух концах коммутационного шнура, симметричная. В то же время кроссовый способ предполагает частичное перекрещивание проводов, и коннекторы в итоге делаются несимметричными.

Стандарт А

Ниже вы можете посмотреть схему того, как обжимают витую пару, состоящую из восьми жил, прямым способом. Как вы, наверное, заметили, на схеме указаны два типичных варианта обжима витой пары по правилам стандарта TIA/EIA-568.

Вариант с левой стороны рисунка является типичным для России и других стран, входящих в СНГ. Вариант, указанный в правой части схемы, обычно применяется в Соединённых Штатах и европейских странах. Различие между вариантами единственное: заменены места расположения проводов оранжевого и зелёного цвета.

Основная область, в которой применяются коммутационные шнуры, изготовленные при помощи прямого обжима восьмижильного кабеля, – это подключение компьютеров и ноутбуков к различным сетевым устройствам, предоставляющим доступ к локальным сетям либо Интернету.

Стандарт Б

Ниже вы можете посмотреть схему того, как делают обжим восьмижильного кабеля при помощи кроссового способа. При использовании метода, который называется Crossover, на коннекторе, закрепляемом с другой стороны шнура, всего лишь меняются местами зелёные и оранжевые провода. Таким способом обжимаются витые пары для сетей Ethernet.

Если же для обжима использовать схему Gigabit Crossover, то понадобится перекрестить между собой все восемь проводов. Кабели с подобным обжимом применяются для сетей, обладающих высокой скоростью в передаче данных, например, 1000 Base-T.

Использование старых коннекторов

Если нужно срочно обжать кабель, а нового разъёма нет под рукой, тогда можно задействовать тот, что раньше уже использовался. Для этого пользователь должен аккуратно зажать тисками фиксатор коннектора и при помощи шила поддеть ламели, вытащив их на 1—2 мм. С помощью ножа следует подрезать защёлку со стороны кабеля, вынуть её, а также старые жилы. При этом старый фиксатор провода тоже нужно удалить, чтобы впоследствии закрепить новый. В образовавшееся пространство необходимо капнуть немного герметика либо силикона.

Технология обжима после удаления старого сетевого шнура происходит точно так же, как и с новыми деталями. Если мастеру необходимо убрать повреждённый отрезок шнура, тогда можно использовать как спайку, так и скрутку. Это поможет избежать необходимости обжимать новый кабель. Стоит отметить, что наиболее качественно служит спайка проводов.

Причем тут витая пара и Wi-Fi?

Уважаемый читатель, у меня тут свободный блог – так что если все не интересно, сразу же пролистай в Содержании на интересующие разделы статьи. Я же начну издалека. В далекой-далекой галактике…

Дело в том, что центральным элементом домашней вайфай сети сейчас является роутер. А современный роутер обычно имеет проводные подключения:

1. От роутера в сеть провайдера – тот самый кабель из подъезда. Бывает обычный Ethernet и телефонный под ADSL – все эти провода называются как раз «витой парой». Первый встречается чаще, второй все реже и реже.
2. От роутера к компьютеру или ноутбуку – иногда подключение делают не через Wi-Fi, а по проводу. Так и компьютеры без адаптера можно зацепить в интернет, да и пинг поговаривают матерые игроки будет получше.

Так что в домашней сети без витой пары никуда.

Какие бывают жилы

В сетевых проводах применяется несколько вариантов жил:

• медные;
• омедненные.

Виды и категории оптических волокон и кабелей. Одномод и многомод

По виду и назначению различают одномодовые и многомодовые оптические волокна (а также состоящие из них кабели).

• Одномодовые оптоволоконные нити пропускают лишь 1 световой сигнал (одну моду). Диаметр их сердечника составляет 7-10 мкм (в коммуникационных системах – 9 мкм), а чем он уже, тем ниже дисперсия и меньше затухание луча. Пропускная способность одномодового кабеля ниже, чем многомодового, но он способен передавать данные на бОльшие расстояния.
• Многомодовые волокна одновременно пропускают несколько сигналов. Их сердечники имеют в несколько раз большее сечение – 50-62,5 мкм, что создает условия для повышения уровня дисперсии и более быстрого затухания импульса. Кабели такого типа предназначены для относительно коротких расстояний.

Волоконно-оптические кабели, которые используют для построения компьютерных сетей, делятся на 7 классов:

• OS1 – одномод с сердечником 9 мкм.
• OS2 – широкополосный одномод с сердечником 9 мкм.
• OM1 – многомод с сердечником 62,5 мкм.
• OM2 – многомод с сердечником 50 мкм.
• OM2 plus – могомод с сердечником 50 мкм для лазерных источников (улучшенный).
• OM3 – высокоскоростной многомод с сердечником 50 мкм.
• OM4 – оптимизированный многомод с сердечником 50 мкм.

Одномодовые кабели предназначены для межконтинентальных, межгосударственных, межгородских и внутригородских магистралей большой протяженности (обычно от 10 км), а также для связи удаленных узлов оборудования телекоммуникационных компаний и центров обработки данных. То есть их применяют там, где важна непрерывность (или минимальное количество соединений) и повышенная надежность линии.

Кабели такого типа стоят дешевле, чем многомодовые, но если учесть затраты на весь необходимый комплект оборудования, то системы на одномодовой передаче обходятся дороже.

Многомодовые кабели используют для подключения к сети рабочих станций и других конечных устройств внутри помещений, для связи между этажами и близко расположенными зданиями (до 550 м). Также ими оборудуют дополнительные линии связи в центрах обработки данных.

Волоконно-оптические кабели передают данные на расстояние до 40-100 км и поддерживают скорость до 100 Гбит/с. Но это лишь теоретически достижимые значения: на быстроту и качество связи влияет категория кабеля и оборудование, которое обрабатывает сигнал.

Количество жил

Кабель витая пара может выпускаться с 4 и 8 жилами. Для передачи по стандарту на скорости до 100 Мбит/сек можно использовать 4 жилы, а вот чтобы получить больше 100 мегабит/с — 1 Гбит/c, понадобятся все 8 жил кабеля.

Поэтому необходимо заранее выяснить, какая в квартире скорость интернета, чтобы выбрать правильное количество жил кабеля витая пара.

Также изделия выпускаются:

• одножильными;
• многожильными.

Кабели с 1 медной жилой используются для проведения линий в стеновых панелях, для подсоединения к розеткам. Не допускается контакта однопроволочного изделия с сетевым оборудованием. На протяженных линиях жилы могут деформироваться, разрушаться.

Кабели многожильные состоят из нескольких проволок. Вид не предназначен для врезки в панели розеток. Изделия пластичные, рекомендованы для выполнения сложной проводки со скручиваниями, прокладки в углах и проходах. Продукция подходит для блоков, объединяющих приборы.

Экранирование

Существует несколько основных способов экранирования сетевых кабелей:

• FTP – защитное экранирование осуществляется фольгой.
• F2TP – двойной экран из фольги.
• S/FTP – каждый из проводников покрыт фольгой.
• STP – каждая из жил и весь кабель покрыты фольгой.
• U/STP – каждая из жил по отдельности покрыта фольгой.
• SF/UTP – кабель покрыт двумя слоями защитного покрытия – оплетку и фольгу.

Наиболее защищенным является SF/UTP. Однако его использование целесообразно только в местах, существенно подверженных электромагнитным колебаниям. Например, если рядом проходят уличные, высоковольтные линии. Маркировка об экранировании по стандарту наносится на пластиковый защитный слой. На обозначении это первые два символа перед знаком дроби.

Экранирование обязательно, если кабель прокладывается неподалеку от силовых линий. В таком случае лучше выбрать кабель с экранированием класса FTP и выше. Поскольку любые силовые линии являются источниками электромагнитного поля, при передаче сигнала требуется максимально защитить его от помех.

Алгоритм обжима витой пары своими руками

Разобравшись с распиновкой, можно приступать непосредственно к работе. Первым делом, следует аккуратно снять наружную изоляцию примерно на 15 мм, не повредив при этом ту, что находится на жилах. Она снимается достаточно легко, поэтому вряд ли возникнут проблемы. После этого необходимо расположить жилы по цветам, согласно маркировке, расправить их, чтобы они разместились между большим и указательным пальцем руки в один слой.

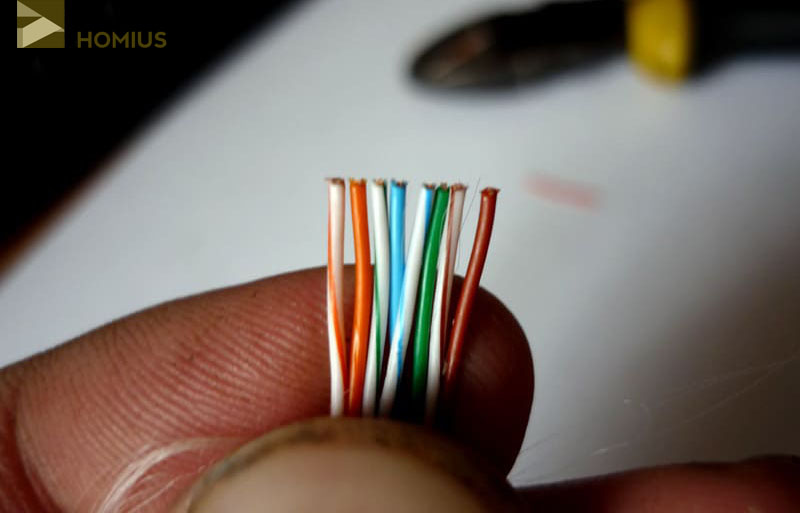

Располагаем жилы согласно распиновки, зажав их в один слой

Сразу становится ясно, что длина их отличается, поэтому, при помощи бокорезов, их нужно выровнять, укоротив при этом до 1 см от края внешней изоляции. Далее, жилы вставляются в коннектор так, чтобы каждая из них расположилась по своей бороздке, до упора

Нужно обратить внимание, чтобы часть внешней изоляции зашла в коннектор. В противном случае, витая пара вытаскивается назад, жилы подрезаются, всё повторяется сначала

Важно, чтобы часть внешней изоляции вошла внутрь коннектора

У основания коннектора есть поперечная полоса, призванная поджать витую пару именно за внешнюю изоляцию. Её нужно продавить при помощи обычной шлицевой отвёртки, после чего коннектор можно отпустить. Теперь, если его не дёргать, жилы из контактных пазов не выйдут.

Прокол изоляции и создание качественного контакта

Если по совести, то обжим витой пары нужно производить при помощи кримпера. Это специальный инструмент, который вдавливает снаружи все контакты одновременно. На их внутренней стороне имеются острые пробойники. Они прокалывают изоляцию жил, в результате чего создаётся плотный и качественный контакт. Однако кримпер – это такой инструмент, который имеется не у каждого. А значит, необходимо понять, как обойтись без него.

Изначально контакты выпирают вверх, а после обжима уходят внутрь коннектора

Для работы понадобится всё та же шлицевая отвёртка. Коннектор необходимо положить на жёсткую поверхность так, чтобы контакты оказались сверху. После этого каждый из них продавливается внутрь. Делать это нужно предельно аккуратно, чтобы не сломать корпус коннектора или не загнуть вбок контактную планку.

После того, как все контакты вдавлены, можно проверить качество получившегося соединения, подключив витую пару к оборудованию.

Так выглядит готовое качественное соединение

Типы витой пары

• UTP – витые пары не экранированы, нет внешнего экрана. Самый распространенный вид для квартирных компьютерных сетей, когда нет больших наводок и расстояний.
• FTP – витые пары не экранированы, но есть внешний экран из фольги. Используется в небольших офисах, где нужно передавать данные на расстояния до 100 м без потерь скорости, и где встречаются наводки.
• STP – каждая витая пара оплетена проволочным защитным экраном, присутствует внешний экран. Используется в средних по размеру офисах и заведениях, где могут быть наводки. Позволяют сохранить качество сигнала при передаче на большие расстояния, но не выше 100 м.
• SF/UTP – витые пары не экранированы, но есть внешняя медная оплетка и фольгированная пленка, которые составляют двойной экран. Применяются на предприятиях, для сохранения качества сигнала на большие расстояния и для защиты от наводок.
• S/FTP – каждая витая пара экранирована фольгой, есть внешний экран в виде медной оплетки. Применяется на предприятиях с большими наводками и там, где необходимо сохранить скорость передачи информации на большое протяжение.

Соединение витой пары, через разъем и соединитель.

Вообще существует несколько типов соединителей, которые применяются в зависимости от технических характеристик витой пары (здесь читайте подробно о категории и видах кабеля LAN ). Кроме этого есть разновидности соединителей для связи кабеля по средством коннектора RJ-45 (8P8C) и без него. Если у вас под рукой находиться соединитель для разъемов RJ-45, а специальных обжимных клещей нет, то быстро и качественно опрессовать витую пару вполне можно и без них. В одной из предыдущих публикации есть схема соединения витой пары и подробное описание метода опрессовки витой пары с помощью отвертки.

Если есть возможность, то вы можете использовать соединительный модуль для соединения двух отрезков витой пары без разъемов RJ-45 (изображен на рисунке выше). В нем лишь нужно воткнуть провода согласно нанесенной цветовой схеме. Все эти соединители применяются при ремонтных работах для быстрого восстановления, простого и надежного соединения поврежденного кабеля LAN. Полагаю, что вопросов во время использования такого модуля у вас возникнуть не должно, а вот что делать если ни одного типа соединителя и коннектора RJ-45 у вас под рукой нет?

Заключительная часть

На первый взгляд кажется, что обжим витой пары, как на 4, так и на 8 проводов, процесс очень сложный. Однако стоит лишь разобраться, как он выполняется, и провести коммутацию единственного коннектора, становится понятно, что процесс элементарен. А вот пригодиться подобный опыт может в любое время. Ведь сегодня сложно представить себе квартиру или частный дом, в котором бы не было интернета

При этом, скорость соединения, при его подключении через различные модемы, работающие с сотовыми сетями, оставляет желать лучшего, а значит, знание правил обжима витой пары и распиновки очень важно

А мы, напоследок, предлагаем к просмотру довольно поучительный видеоролик, который не отнимет у вас много времени.

Watch this video on YouTube

Предыдущая ИСТОРИИКак я строила пруд на даче и что из этого вышло: опыт читателя Homius
Следующая ИСТОРИИЛайфхак, как преобразить битую посуду: личный опыт читателя Homius

Важные требования и рекомендации

Основные советы по наращиванию кабелей:

1. Если замена проводника производится в панельном доме, дополнительно штробить стену не нужно. Электропровода помещаются в трубы, поэтому достаточно вытащить их из канала и продлить.
2. Кабель требуется разделить и зачистить концы. Выполнять это следует на разных расстояниях, чтобы оголенные электропровода нуля и фазы не располагались друг напротив друга.
3. Отрезок провода для удлинения должен иметь такие же технические характеристики и сечение, как и первоначальный кабель.

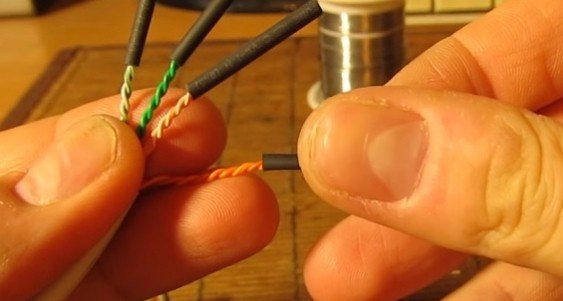

4. На оголенные участки надевается термоусадочная трубка и нагревается.
5. Если термоусадочную трубку применить невозможно, проводники по отдельности перематываются изолирующей лентой. Особенно делать это нужно для мест, где внутрь зажима или клеммы может попасть раствор.
6. Соединять провода желательно пайкой. Это самый надежный способ удлинения кабелей.
7. Скрутка не используется. Она всегда дополняется спайкой.
8. Проводники с сечением выше 4 мм соединяются только пайкой. Другой способ принесет проблемы.
9. Подобранный электропровод должен быть рассчитан на требуемую мощность, не должен иметь повреждений, надрезов или разломов. Он должен быть электрически и механически прочным.
10. Гибкие монтажные проводники должны иметь запас по длине.
11. Электропровода запрещено располагать на острых кромках и ребрах приборов, они будут перетираться, что приведет к облому.
12. Работы проводятся инструментами с заизолированными ручками.

Работать нужно с соблюдением техники безопасности. Работа должна проводиться только при отключенном напряжении. Выполнение увеличения при отсутствии навыков, знаний и специального инструмента, следует доверить профессиональному электрику. Также профессионал должен выполнять соединение проводников из разного материала.

Наращивание электропроводов – частая процедура. Она может потребоваться, если кабель поврежден, если прибор переставляется на отдаленно расстояние, для увеличения длины диодной ленты и в других случаях. Произвести соединение можно с помощью клеммных колодок, зажимов, спайки, гильз и коннекторов (в случае led ленты). Увеличивать длину электропровода нужно, соблюдая все требования и технику безопасности. Если наращивание произведено неверно, электропровода могут перегреваться, искриться и появится риск возникновения пожара или короткого замыкания.

Скотчлок-соединитель (ScotchLok UY2)

Для тех, кто всё же является фанатом скруток есть более современный вариант, чем просто скручивать между собой жилы. Называется он Скотчлок. Для работы не нужен никакой специфичный инструмент — только пассатижы.

Чтобы соединить Интернет кабель между собой — зачищаем его от общей изоляции с обеих сторон и раскладываем по цветам. В скотчлок заправляем жилы цвет-в-цвет. После того, как они заправлены, сверху одеваем колпачок соединителя и зажимаем пассатижами. Главное — без фанатизма. Тут задача не в том, чтобы раздавить Scotchlok, а в том, чтобы жилы хорошо вошли в ножевой контакт. Результатом будет сращеный сетевой кабель. Лично я не люблю этот тип соединителей из-за того, что потом не знаешь куда деть получившийся букет из жил и скотчлоков. Чаще всего в подъездах замечаю, что его просто бросают висеть. Как показывает практика, рано или поздно одну из жил кто-нибудь оборвёт или подъездные хулиганы подпалят. Я предпочитают чтобы всё было компактно и красиво.

Удлинение витой парой

Часто возникает ситуация, когда необходимо подключить телевизор или проектор с HDMI интерфейсом к источнику видеосигнала, расположенному в другой комнате. На коротких расстояниях это можно сделать стандартным шнуром определённого размера. Однако при передаче сигнала на дистанции, превышающие 20 м, получить чёткую картинку на выходе не удастся.

«Нарастить» шнур помогут так называемые «удлинители HDMI по витой паре». Сами по себе они никак не взаимодействуют со стандартным кабелем. Удлинители – отдельный комплект коммутаторов, которые с одной стороны имеют разъём HDMI, с другой выход под коннектор RJ-45. Для соединения мультимедийных систем используют сетевой кабель (витую пару) с обжатыми на краях наконечниками. Качество передачи сигнала зависит от сечения жил провода и плотности контакта в разъёмах.

Подписка на рассылку

Система видеонаблюдения позволяет контролировать ситуацию на конкретном объекте. Нередко она становится психологическим барьером для злоумышленников — они отказываются от желания проникнуть в дом, квартиру, офис, на склад, торговый объект, предприятие. Однако чтобы все это стало возможно, необходимо знать, как соединить кабель видеонаблюдения между собой. Для подключения камер данной системы применяется коаксиальный кабель и «витая пара». Как лучше соединить тот или иной кабель, предназначенный для системы видеонаблюдения?

Как и чем соединить коаксильный кабель для системы видеонаблюдения?

Коаксиальный кабель видеонаблюдения позволяет передавать сигналы, которые очень восприимчивы к шумам. Для соединения двух таких кабелей потребуется следующее:

• обжимное устройство для разъемов вида «F»; • подходящий стриппер; • кусачки; • разъем вида «F»; • разъем BNC вида «мама-мама».

Соединение кабеля для видеонаблюдения нужно выполнять в следующей последовательности:

1

Важно, чтобы концы кабелей имели прямой срез. Чтобы зачистить кабели, вставьте их в стриппер

Зажмите инструмент и поверните его несколько раз. Уберите с концов кабеля материал. 2. Уберите наружную изоляцию. Она уже была отделена стриппером — просто удалите ее пальцами. 3. С каждого кабеля уберите фольгу. 4. Заверните медные проволоки наружного проводника (экрана) на каждом кабеле. Для этого не потребуется никакого специального инструмента, только ваши пальцы. 5. В разъеме вида «F» зажмите концы кабелей. 6. Каждый разъем вида «F» поместите в обжимной инструмент. Сожмите ручку обжимного инструмента полностью. Отпустите ручку, и откройте данный инструмент. Достаньте готовое соединение. 7. Завершите соединение. С этой целью подсоедините два кабеля к концам разъема BNC вида «мама-мама».

Как и чем соединить «витую пару» для системы видеонаблюдения?

«Витая пара» — кабель видеонаблюдения, который используется в качестве альтернативного способа соединения цифровых камер наблюдения и видеорегистратора. В данном случае потребуется:

• коннектор; • нож; • изолента.

Применение коннектора — один из наиболее удобных вариантов соединения «витой пары». Есть особые небольшие свичи, которые содержат 2 либо 3 LAN-порта. С целью соединения кабелей нужно подключить к этим свичам оба кабеля. Если у вас нет желания покупать вспомогательное оснащение, тогда выполняйте соединение кабеля для видеонаблюдения в следующей последовательности:

1. Небольшой участок кабеля очистите от наружной изоляции. После этого с каждой из восьми жил уберите на небольшое расстояние изоляцию

Важно сделать это так, чтобы было видны цвета изоляции. Обрезать жилы на одном уровне не нужно

2. С другим кабелем проделайте все действия, которые описаны в 1-м пункте. Длина жил второго кабеля должна быть пропорциональна длине жил первого кабеля. К примеру, если в первом кабеле длина жилы в зеленой изоляции составляет 6 см, то у второго кабеля длина этой же жилы должна быть 12 см. 3. Каждую жилу соедините попарно с ее аналогом. Для изоляции каждой скрутки применяйте особую ленту. Лентой нужно обмотать еще и общее соединение.

Как нарастить кабель

Не во всех случаях хватает имеющейся витой пары для соединению необходимых устройств. В таком случае может потребоваться наращивание провода каким-либо способом, с целью его удлинения.

Самый простой способ нарастить кабель — воспользоваться специальным джойнером RJ 45. Это устройство представляет собой обычный переходник с одного коннектора RJ-45 на другой. Для соединения потребуется два заранее обжатых провода и сам джойнер.

Преимущества такого метода наращивания провода: простота соединения всех элементов, низкая стоимость, достаточно высокая надёжность (ломаться попросту нечему).

Недостатки: возможны небольшие потери стабильности и скорости соединения, далеко не все нужные инструменты могут оказаться под рукой.

Для наиболее качественного наращивания провода лучше использовать роутер. Это позволит получить наиболее качественное и стабильное соединение без каких-либо потерь сигнала и уменьшения скорости работы сети. Использование такого метода наращивания кабеля наоборот увеличивает стабильность сигнала и уменьшает потери пакетов.

К недостаткам данного способа соединения можно отнести достаточно высокую цену (потребуется приобрести роутер). Также не стоит забывать, что для подключения потребуется розетка или использование POE (подача электроэнергии через витую пару), кроме того роутер может сломаться в самый неподходящий момент.

Категорически не рекомендуется использовать скрутку. Даже если скрутить провода идеально, вам не получится избежать потерь сигнала и множества других проблем с данным методом наращивания кабеля.

Единственным преимуществом скрутки является её цена — это практически , в остальном такой способ наращивания провода никуда не годится.

Скрутку можно использовать лишь как временный вариант, когда под рукой не оказалось нужных инструментов или оборудования для чего-нибудь более качественного. При этом стоит придерживаться следующих рекомендаций:

• Желательно не использовать скрутку с проводами, сделанными из разного металла (например — соединять таким образом алюминиевый и медный провод). Это придёт к сильному нагреву и окислению металла, а также к другим нежелательным проблемам;
• Места скрутки лучше тщательно изолировать, это хоть немного защитит соединения от внешних наводок и иных сложностей.

Способ 1: Скрутка

Как соединить интернет кабель, если под рукой ничего нет? Удлинить интернет кабель можно банальной скруткой, способ простой, но достаточно ненадежный. Проблема данного метода в том, что электрический сигнал при проходе по оборванным проводам может теряться, из-за чего могут возникать помехи, пропадать пакеты, а скорость интернета падать. В играх можно заметить повышение пинга или отклика.

Снимаем верхнюю оплетку Ethernet кабеля.
Также снимаем оплетку на каждой паре, чтобы оголить медную жилу

Посмотрите на картинку ниже, нужно оголить примерно сантиметра 2-3 голого провода.
Далее в самом конце скручиваем провода по типу звездочка – это важно, так как при этом будет меньше всего шанса поймать помехи от соседних проводков.

1. Обаятельно обожгите проводки, чтобы убрать жир и пот, которые там могли остаться.
2. Теперь обрежьте скрутку, чтобы осталось примерно 0,5-1 сантиметра.

1. Теперь желательно оголенные скрученные жилы изолировать изолентой или вот такими колпачками.

Если все правильно сделать, то потеря сигнала будет не такая большая, особенно это касается подключений к роутеру, коммутатору или другому сетевому оборудованию.

Способы и схемы обжима витой пары

Очевидно, что для присоединения кабеля к различной компьютерной технике или же к коммутаторам и маршрутизаторам, витая пара должна оканчиваться удобными и стандартизированными разъемами. В данном виде кабеля связи используется разъем RJ-45 (правильное название 8Р8С, но мы будем использовать привычное).

Для того, чтобы сеть, построенная на витой паре, работала правильно, необходимо в соответствующем порядке соединить контакты в коннекторах RJ-45. Сделать это необходимо, как с одного, так и с другого конца кабеля. Для удобства обжима все провода помечены стандартизированными цветами. Естественно, что обжимать кабель, при наличии достаточных знаний, можно и на собственное усмотрение, но для того, чтобы не было путаницы при объединении сетей лучше воспользоваться стандартными схемами обжима. Их существует всего две: прямой порядок обжима и кроссовый порядок обжим (перекрещенный).

1. Первая схема обжима (прямой) используется при соединении разнотипного оборудования, например, сетевая карта ноутбука и коммутатор.
2. Вторая схема обжима (кроссовый, или перекрестный) используется при соединении однотипного оборудования, например, двух ноутбуков (иногда для соединения компьютера с некоторыми старыми видами коммутаторов и хабов).

Для обжима кабеля используют специальное приспособление – кримпер (щипцы). Об этом я писал в статье: как обжать витую пару в RJ-45? Сетевой кабель своими руками.

А теперь непосредственно о порядке обжима. Рассмотрим схемы обжима витой пары категории 5, как самой распространенной на данный момент.

Схема обжима прямого кабеля

Такой кабель самый распространенный. Он подходит для подключения компьютеров, ноутбуков, телевизоров и т. д., к роутерам и другим сетевым устройствам.

• Первый вариант (тип Т586A): одна сторона имеет следующий порядок контактов (от 1 до – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов. Лучше всего использовать это вариант.
• Второй вариант (тип Т568B). Одна сторона имеет следующий порядок контактов (от 1 до – бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов.

Кроссовый кабель: схема обжима

• Одна сторона имеет следующий порядок контактов (от 1 до – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.
• Другая сторона имеет следующий порядок контактов (от 1 до — бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.

Для изготовления гигабитного кроссового кабеля (с поддержкой скорости до 1 Гбит/с), нужно использовать немного другую схему:

• Один конец кабеля: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.
• Другой конец кабеля: бело-зеленый, зеленый, бело-оранжевый, бело-коричневый, коричневый, оранжевый, синий, бело-синий.

Развитие технологий передачи данных не стоит на месте. Теоретически возможно, что скоро витая пара станет устаревшим типом кабеля, но на данный момент – это самый используемый, надежный и дешевый вид сетевого кабеля.

31

Сергей

Полезное и интересное

Проблема

Одна из самых частых причин в пропаже интернета дома – проблема в кабеле. Есть много вариантов:

1. Перетерся провод где-то в угловых соединениях – шоркнули его или пнули, бывает.
2. Нарушилось соединение в коннекторе – провод там открытый, так что может и переломиться. Порой просто отходит соединение. А со временем обжим «пересыхает», так что все равно приходится улучшать соединение.

Суть в том, что при замене провода или починке коннектора, все равно придется как-то заново нацеплять те самые коннекторы. А вот эта процедура и называется обжимом. И сделать это можно вполне в домашних условиях самому (я вам как матерый админ говорю, и не в такие времена жали кабель). Но нужно немного теории – это вам не электропроводка. Так что сначала немного теории, а потом перейдем к практике.
