Как соединять полиэтиленовые трубы

Разъемное соединение

Таким способом трубы фиксируются в том случае, если в дальнейшем может понадобиться демонтаж или применение сварки невозможно, ну или нецелесообразно. Конечно такое крепление не так надежно как сварка, но все же оно имеет свои плюсы:

1. Экономия – не требуется приобретать дополнительное оборудование.
2. Быстрый монтаж – трубопровод собирается практически за пару часов.
3. Разъемные соединения проводятся там, где проведение сварки недоступно, например, под водой.

На заметку!

Соединение в раструб в основном используется для монтажа самотечного трубопровода, например, для канализации. Соединение с помощью фитингов по надежности похожа на сварку, поэтому его можно использовать и для монтажа водопровода.

Итак, для системы в которой жидкость транспортируется самотеком используется один из двух, самых простейших способов:

• В раструб – один конец трубы вводится в раструб предыдущей, а для герметичности применяются резиновые или силиконовые  уплотнители.
• Фитинговое или фланцевое – трубопровод соединяется с помощью специальных деталей.

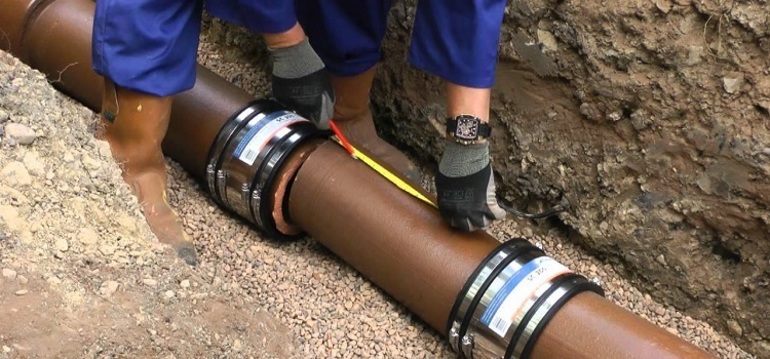

Соединение муфтами

Соединительные муфту сделаны из полиэтилена и широко применяются при сборке трубопроводов. Кроме того, что с их помощью можно быстро и без лишних хлопот собрать трубы в единое целое, они обладают еще рядом преимуществ:

1. Получается надежное крепление с длительным сроком эксплуатации;
2. Выдерживают температурные перепады и механическое воздействие;
3. Можно использовать для любых типов трубопроводов.
4. Доступная цена.

Монтаж трубопровода проводится с помощью муфт разного вида:

• Компрессионные – могут иметь разную резьбу: наружную или внутреннюю. Компрессионные муфты могут использоваться даже при сборке газовых систем и водопровода.
• Соединительные – соединяют элементы одного диаметра.
• Редукционная – незаменимы для соединения элементы труб разных по диаметру.

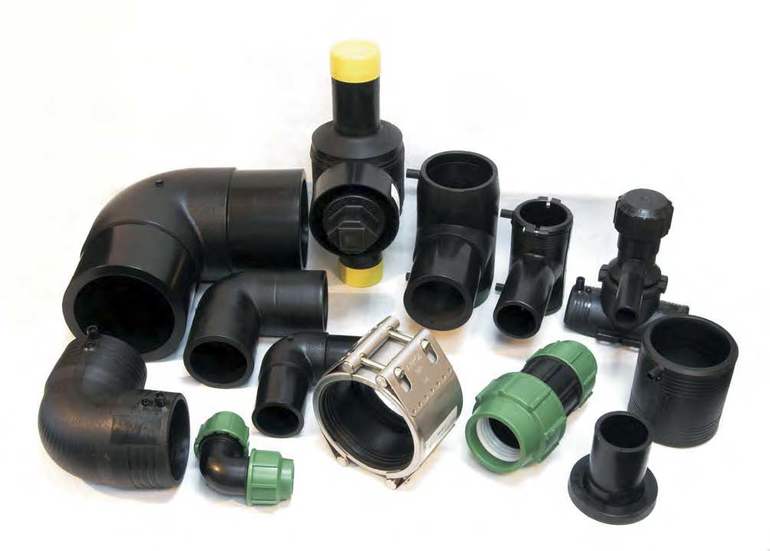

Фитинговое соединение ПНД

Этот способ используется при соединении труб небольшого диаметра: 20 — 35 мм. Сборка так же как и предыдущий способ не является чем то сверхсложным и осуществляется следующим образом:

• С фитинга снимают гайку.
• Торцевую часть трубы очищают и снимают фаску, для этого используется специальный инструмент – фаскосниматель или, при его отсутствии, острым ножом.
• На краях делается отметка на глубину вхождения в фитинг, и смазывают их мылом или силиконовой смазкой.
• Трубу вводят в фитинг до отметки и затягивают гайку.

На заметку!

Гайки рекомендуется затягивать вручную, если использовать ключ, можно сорвать резьбу.

Способы соединения труб ПНД

Распространённость труб ПНД и возможность их использования в квартирах многоэтажек и в частных домах обеспечивается за счёт простоты их эксплуатации. Можно самостоятельно проложить магистраль от центрального стояка или водопроводного насоса к каждому крану, обеспечив полную герметичность, надежность и долговечность применяемых фитингов. Соединять их можно двумя способами:

• неразъемные соединения труб ПНД фитингами;
• разъемные с использованием муфт.

Чаще всего применяют неразъемную технологию сварки, которая позволяет существенно упростить и удешевить такие работы. Однако в будущем при появлении протечек по шву потребуется разрезать магистраль, менять проблемный участок и вваривать новый трубопровод.

Неразъемная пайка

Неразъемное соединение выполняется с помощью специальных паяльников. Трубопровод намертво сваривается, и в последующем разъединить и провести обслуживание магистрали не представляется возможным. К преимуществам этой технологии относят отличную герметичность, что позволяет использовать ПНД магистрали для газоснабжения, исключая при этом утечки пропана и метана. При соблюдении технологии соединения труб обеспечивается эксплуатационный срок на протяжении 40−50 лет.

Неразрывное соединение выполняется с помощью двух способов:

• сваркой стык в стык с использованием специального аппарата и простейших фитингов;
• с применением электромуфты, которая нагревается паяльником и обеспечивает прочное неразрывное соединение на молекулярном уровне.

Чаще всего используется первый способ соединения элементов стык в стык, что позволяет исключить необходимость применения дополнительных фитингов и муфт, при этом гарантируется прочность, герметичность и долговечность шва. Нужно лишь выдерживать определённую температуру и время воздействия сварочным аппаратом на кончики труб, что позволяет их правильно расплавить, предупреждая повреждение сшитого полиэтилена химическими жидкостями.

Но при этом за счёт необходимости применения специальных фитингов расходы на сварку существенно увеличиваются. А также потребуется использовать соответствующее оборудование, которое сложно найти даже в компаниях, занимающихся арендой различной электротехники.

Применение съемных фланцев

Неразъемное соединение ПНД труб представляет собой конструкцию, состоящую из специальных компрессионных герметичных фитингов. Используемые муфты многоразовые, поэтому их можно раскручивать и вновь собирать десятки и сотни раз. Преимуществом применения таких разъемных соединений является тот факт, что всю конструкцию можно разбирать, прочищать и вновь собирать, при этом не требуется использовать какое-либо специальное оборудование.

В специализированных магазинах можно подобрать недорогие многоразовые герметичные компрессионные муфты, применение которых позволяет существенно снизить затраты на монтажные работы, упрощая в последующем обслуживание всей системы трубопровода. Можно подобрать различные по своей конструкции фитинги, в том числе тройники и угловые элементы, которые понадобятся для разводки канализации и водопровода в частном доме или в квартире многоэтажного дома.

Для выполнения разъёмных соединений труб могут использоваться следующие технологии:

• использование компрессионных фитингов, это надежный и самый простой способ выполнения трубопровода;
• раструбное соединение, оно не обладает должной прочностью и сегодня применяется крайне редко.

Потребуется лишь правильно припаять муфту к пластиковой трубе, что исключает появление протечек и необходимость выполнения дорогостоящего ремонта. Для такой работы применяются специальные установки, позволяющие поддерживать нужную температуру. Они могут иметь дополнительный таймер, который предотвращает чрезмерное оплавление ПНД элементов, что ухудшает прочность выполненного соединения.

Способы соединения

Способы стыковки труб делятся на 2 типа:

• неразъемные, которые создаются сваркой;
• разъемные (монтаж осуществляется посредством фитингов).

Разъемное соединение

Этот вид соединения отдельных элементов трубопроводов используется, когда в будущем может появиться необходимость демонтажа или сварка не может быть задействована.

Существует 2 вида данных соединений:

• раструбное, для которого нужно использовать уплотнители, изготовленные из резины;
• фитинговое или фланцевое, выполняемое с помощью специальных элементов крепления.

Фиксация в раструб используется для самотечных канализационных систем. Однако такая стыковка имеет плохую герметичность.

При стыковке трубопровода d < 35 мм применяются компрессионные фитинги. После демонтажа соединения компрессионную муфту можно использовать повторно. Монтажные работы осуществляются таким образом:

1. Необходимо разобрать фасонные части, откручивая гайки на 2-3 оборота.
2. Затем требуется очистить поверхность труб от грязи и подрезать снаружи фаску.
3. После этого на трубах следует определить глубину вхождения внутрь фитинга, а торцы смочить жидким мылом.
4. Детали трубопровода необходимо ввести в соединительные элементы, а потом затянуть гайки.

Для трубопровода большего диаметра необходимо использование фитингов с разрезным кольцом, надеваемым в конце монтажа. Для закрепления резьбовых соединений не понадобится сложное оборудование. Но при этом необходимо контролировать величину прилагаемого усилия, в противном случае можно повредить элементы трубопровода.

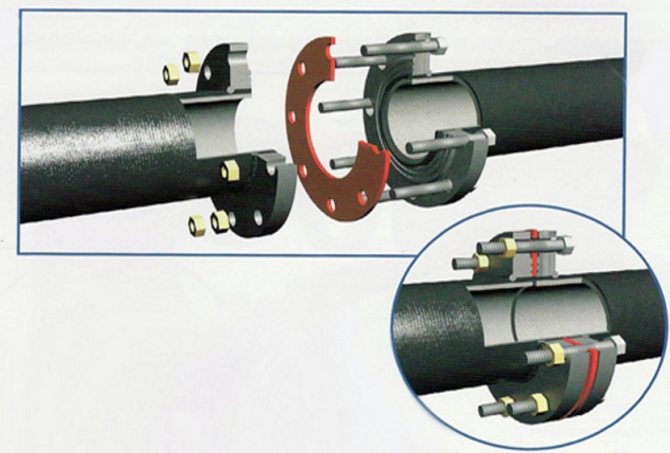

Фланцевое соединение нередко используется для соединения трубопровода из полиэтилена низкого давления с металлическим. Производится стыковка при помощи болтов, фиксирующих конец фланца на втулке ПНД-трубы с концом фланца, который приварен к металлической конструкции.

В качестве защитной оболочки для прокладки силовых или телефонных линий используются ПНД-изделия с резьбой на концах. На одной из конструкций имеется наружное резьбовое соединение, соответствующее внутреннему на другой. Стыкуются детали трубопровода между собой методом скрутки.

Неразъемное соединение

Данный способ соединения выполняется при помощи разных видов сварки и предназначен для стыковки трубопровода большого диаметра (более 50 мм). Полученное соединение отличается высокой прочностью, что позволяет его применять на участках с высоким давлением.

Существуют такие способы неразъмного соединения, как:

• стыковая сварка;
• электромухтовая сварка.

Сварка встык производится путем нагревания концов труб ПНД до вязкого состояния с помощью нагревательного элемента. После чего детали трубопровода соединятся между собой, а потом отпускаются после полного охлаждения шва.

Последовательность выполнения работ:

1. Трубы следует очистить от загрязнений.
2. Затем концы деталей трубопровода требуется установить в кольцевых зажимах сварочного оборудования и центрировать.
3. После этого провести торцевание с применением специальных ножей и дальнейший осмотр для определения точности совпадения.
4. Потом выполняется нагрев подготовленных поверхностей нагревательным элементом и последующее их оплавление.
5. Затем следует убрать нагревательное приспособление, соединить трубы между собой под давлением и выполнить осадку стыка.
6. После окончания сварочных работ шов охлаждается. При охлаждении происходит достижение нужной прочности.

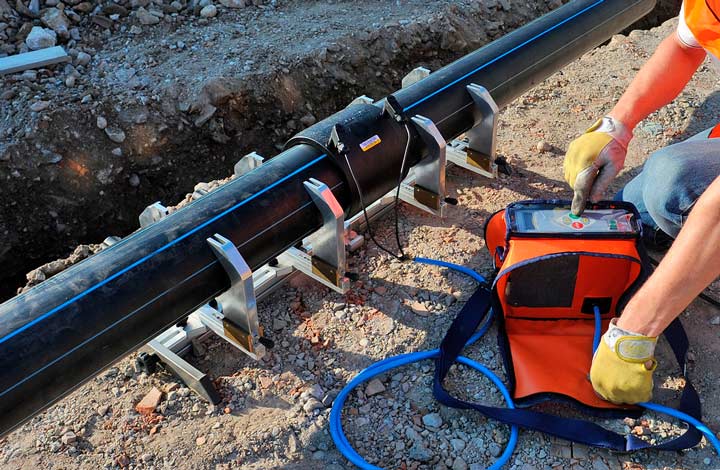

Для выполнения электромуфтовой сварки применяются специальные соединители (муфты). Внутри них вмонтирована низкотемпературная электроспираль. Во время подачи напряжения она нагревается и приваривает элементы трубопровода к внутренним стенкам фасонных деталей.

Сварка выполняется специализированным оборудованием при соблюдении таких правил:

• обязательной предварительной зачистки труб;
• обеспечения неподвижности соединяемых деталей в процессе нагревания и охлаждения.

Последовательность выполнения работы:

1. Сначала следует обрезать торцы под прямым углом, снять фаски.
2. Затем требуется очистить поверхности соединяемых деталей.
3. После этого зафиксировать трубы внутри муфты и подсоединить к ее механическим зажимам провода с электропитанием (клеммам).
4. Потом включить аппарат в сеть и дождаться нагрева пластин, посредством которых осуществляется размягчение внутренней поверхности полиэтилена.
5. Затем надо отключить оборудование, снять провода.
6. В завершение нужно охладить полученное соединение.

Для обеспечения длительного срока службы коммуникаций при выборе способа стыковки элементов трубопровода ПНД нужно учесть все нюансы их монтажа, а также соблюдать правила выполнения сборки.

Соединение пвх и пнд труб

Чтобы соединить два разных материала –полипропиленовую трубу с ПНД используются:

• резьбовые фитинги;
• фланцы;
• комбинированные муфты;
• цанговую муфту.

Особенности каждого соединения:

1. Переход с ПВХ на ПНД с использованием резьбовых фитингов предусматривает разборку элемента и фиксацию сварным способом.
2. Переход с ПНД на полипропилен с помощью цанговой муфты также заключается в разборке конструкции, фиксировании каждого конца с определенным элементом.
3. Фланцевое соединение с полипропиленовой трубой используют в сооружениях стояков, канализаций и других коммуникационных конструкциях с большим диаметром.

Чтобы соединение было более герметичным рекомендуется использовать дополнительные материалы для уплотнения: ленты-фум, асбестовые или прорезиненные прокладки.

Преимущества

• низкая стоимость;
• химическая инертность – не вступает в реакцию ни с щелочами, ни с кислотами; вода не приобретает постороннего привкуса или запаха;
• коррозионная стойкость; стойкость к воздействию агрессивных сред;
• долговечность — первые трубы отработали уже более пятидесяти лет;
• гладкая внутренняя поверхность — такие трубы не «зарастают» солями кальция, как металлические;
• переносят замораживание с водой внутри и не лопаются, как металлические;
• не боятся перепадов температур (в пределах от — 20 °С до 40 °С):
• пластичный полиэтилен легко переносит подвижки грунта;
• технологичность – легкий и быстрый монтаж;
• полиэтилен экологичен – его производство и утилизация не приводят к загрязнению окружающей среды;
• малый вес облегчает их монтаж, хранение, транспортировку.

Видео описание

В этом видео показано, как делать крепление фитингом Гебо

Сварка труб

Сваркой выполняется исключительно безрезьбовое соединение металлических труб. Для пластика и металла этот метод рассматривается только в том случае, если на конец пластиковой трубы предварительно была надета металлическая заглушка или переходник, достаточной длины, чтобы исключить чрезмерный нагрев пластика. Тем более, не рекомендуется применять газовую сварку, так как она ещё больше нагревает металл.

Стандартный порядок сварочных работ следующий:

1. В предполагаемом месте шва делаются фаски;
2. Наждачной бумагой зачищаются места стыка (начинать с крупнозернистой и закончить мелкой).
3. Сварка выполняется вертикальным швом. При этом необходимо следить за дугой и отсутствием «подтеков» от электрода.
4. Когда шов застынет, проверяют его прочность (постучав, например по нему, молотком).
5. Далее шов зачищается наждачной бумагой – сначала крупно-, а потом мелкозернистой.

Плюсы сварки в простоте самого процесса, герметичности соединения, а также возможности применять её для любого диаметра труб, не переживая о том, что муфта будет мала.

Сварочный шов на металлических трубах Источник svarkaprosto.ru

Использование фланцев

Фланцы позволяют выполнить качественное соединение профильной трубы без сварки и резьбы, что обуславливает их высокую популярность. Кроме того, все фланцы изготавливаются по ГОСТу, а значит, найти нужную деталь достаточно просто.

Фланцы представляют собой стягивающие пластины, которые навариваются, либо накручиваются на предварительно нарезанную на трубы резьбу. Также в комплекте с фланцами идут болты и гайки подходящего диаметра, которыми и производится стягивание пластин. Последний элемент комплектации – уплотнительное кольцо, которое повторяет форму фланцев и при монтаже размещается между ними.

Пример фланцевого соединения Источник trubanet.ru

Сварка встык

Сваренная встык труба ПНД

Для сварки полиэтиленовых труб встык используется специальное оборудование. При этом выполнить такую работу самостоятельно очень сложно, для этого необходимо иметь специальную квалификацию. Сварка труб ПНД встык производится двумя способами:

• с использованием механического сварочного аппарата;
• с применением электрогидравлического сварочного агрегата.

Первый способ используется только при монтаже трубопроводов с низким давлением. К ним относят системы канализации и отводов стоков на промышленных предприятиях. Электрогидравлическая аппаратура способна создавать трубопроводы любого предназначения. Соединения, выполненные с использованием такого метода, получаются прочные и долговечные. Сами трубопроводы способны выдержать большое давление и любые механические воздействия.

Приваривание поворотного отвода

Для сварки труб также могут использоваться различные детали из ПНД. Так, промышленность выпускает отводы, крестовины, тройники, переходы и т.д. С их помощью можно создать систему трубопроводов любой конфигурации.

Но, как уже говорилось выше, сварка требует использование специального оборудования и наличия достаточного опыта. По этим причинам такой метод редко используется в быту. Более простой, но не менее надежный способ соединить трубы ПНД (причем не только между собой) является использование фитингов.

Советы

Монтаж водопровода с помощью ПНД-труб достаточно прост, даже новички смогут собрать простую систему водоснабжения собственными силами.

Однако существуют некоторые типичные ошибки, о которых лучше знать заранее, чтобы избежать их.

• Не стоит приобретать изделия из разных материалов. Шланги подачи воды могут быть произведены из полимеров разного вида, что снизит герметичность их соединения. В результате можно получить трещину или течь рядом с фитингом.
• Ошибкой является как чрезмерно сильная затяжка гайки, так и слабая ее фиксация. В первом случае можно не только сорвать резьбу на изделии, но и получить микротрещину корпуса, незаметную на первый взгляд. После подачи воды в систему такая трещина начнет расширяться, и корпус фитинга, в конце концов, лопнет. Во втором случае гидроизоляционное кольцо будет неплотно прижато, и вода может просачиваться за край соединения.

• При использовании сварного способа соединения изделий из ПНД их края нужно очень ровно подогнать. Лучше всего купить для этого недорогой торцеватель, который позволит совместить края обрезанных труб настолько ровно, насколько это возможно. В качестве запорного устройства в ПНД-системах лучше всего использовать шаровые краны. Чаще всего их подбирают в том же исполнении, что и остальные фитинги системы (пластиковые, полиэтиленовые, латунные или стальные).
• Для того чтобы уверенность в герметичности готовой системы была полной, необходимо выбрать трубы и фитинги правильного диаметра и хорошего качества. Предпочтение лучше отдать чуть более дорогим, но качественным европейским производителям либо знаменитым отечественным компаниям. Правильно смонтированная и прошедшая первичную проверку система еще долгое время будет служить без поломок и замен.

Подробнее о видах фитингов для ПНД-труб и способах их монтажа вы узнаете в следующем видео.

Комбинированные муфты

В случае если с цанговым соединением для ПНД трубы ясно, то комбинированные муфты (фитинги) для полипропиленовых труб разнообразны. Давайте кратко их рассмотрим:

1. Муфта с внутренней резьбой помогает для соединения трубопровода с другого типа трубой либо устройствами, имеющими наружную резьбу. Состоит она из полипропиленовой заготовки с впрессованной вовнутрь железной муфтой, на которой в нарезана резьба.
2. Муфта с наружной резьбой делает те же функции, что и рассмотренная выше. Отличается только тем, что в полипропиленовую заготовку впрессована втулка из металла с наружной резьбой.
3. Муфта с внутренней резьбой под ключ складывается из полипропиленовой заготовки, в которую впрессована железная втулка, поддерживающая край полипропилена железными гранями. Грани вычислены под рожковый ключ. В грани нарезана резьба. Такую втулку комфортно накручивать ключом на другую резьбу. Кроме этого имеется модели муфт с гранями под ключ.
4. Муфта с наружной резьбой под ключ – то же самое, что и муфта, обрисованная в 3 пункте, лишь имеет наружную резьбу.
5. Разъемная муфта с внутренней резьбой складывается из двух железных частей под рожковый ключ. Причем одна железная часть соединена с полипропиленовой заготовкой. Такие муфты устанавливаются в местах, где потребуется разъединять трубопровод либо снимать устройства. Другое наименование данной муфты – американка. Раскручивается она двумя ключами.
6. Разъемная муфта с наружной резьбой похожа на прошлый вид американки. Отличие только в наружной резьбе вместо внутренней.
7. Муфта с накидной гайкой складывается из полипропиленовой заготовки, в которую впрессован штуцер с накидной гайкой под ключ. Устанавливается равно как и американка: в местах нужного разъема трубопровода.

Такими вот комбинированными муфтами, припаянными к полипропиленовой трубе легко подсоединиться к ПНД трубе, на которой имеется цанга с аналогичной резьбой.

Варианты установки

Монтировать трубопровод с помощью ПНД-труб можно с помощью неразъемной или разъемной технологии. Выбор способа зависит от нужной герметичности и диаметра трубных изделий. Сварка применима только для труб, стенки которых имеют толщину минимум 3 мм. Это дешевая и популярная методика соединения. Используется для изделий с диаметром от 50 мм. Соединения неразъемного типа применяются в местах, где нужно обеспечить максимальную герметичность (газопроводы, водопровод и так далее) и на внушительных диаметрах.

Процедура пайки выполняется следующим образом:

• трубные изделия отрезаются и зачищаются;
• после этого они помещаются в муфту;
• муфта подсоединяется к сварочному оборудованию и разогревается, после чего внешняя часть трубы и внутренняя поверхность муфты спаиваются друг с другом.

При использовании фитингов нужно учитывать, что они бывают нескольких видов. Самые надежные из них:

• пуш-фитинги;
• пресс-фитинги;
• компрессионые модели.

Пресс-фитинги включают в свою конструкцию корпус, пресс-гильзу, уплотнитель и упор в виде колец. При использовании этой соединительной детали получается неразъемное соединение, обладающие отличной герметичностью и высокой надежностью. Чаще всего такая технология применяется для устройства теплых полов и газопроводов.

Пуш-фитинги — это новинка строительного рынка. С их помощью можно голыми руками собрать водопровод. Однако их запрещается применять для устройства закрытых систем и газопровода. Кроме того, пуш-фитинги обладают высокой стоимостью.

Монтаж ПНД трубы и ПНД фитингов — популярное и очень правильное решение. Для этой работы не требуются инструменты и большое количество времени. Специальное оборудование для установки ПНД-изделий не требуется и в случае использования соединительной муфты.

Выбор конкретного способа стыковки трубопровода зависит от большого количества факторов. На дачных участках, в городских квартирах и загородных домах устанавливаются трубы с диаметром не более 50 мм.

Способы соединения полиэтиленовых труб

Трубы ПНД могут быть соединены 2 способами. Первый делится на:

• стыковая сварка;
• электромуфтная сварка.

Вторым способом предусматривается соединение с помощью муфты и фитингов.

К канализационным трубопроводам предъявляют меньшие требования в сравнении с водопроводными. Это объясняется тем, что они безнапорные и делятся на:

• раструбное соединение;
• фитинговое соединение.

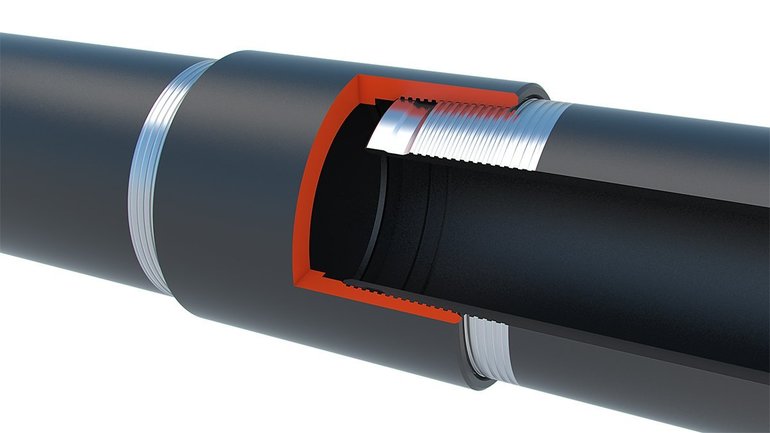

Муфтовое соединение

Муфтовые соединения полиэтиленовых труб, изготовленных методом экструзии, нашли широкое применение в монтажных работах трубопровода. Муфтовыми соединениями возможно быстрое, надежное и без каких-либо лишних приспособлений соединение торцов трубопровода.

Преимущества данного способа соединения:

• устойчив к механическому воздействию и к перепадам температур;
• крепления являются надежными и долговечными;
• широкое применение;
• низкая цена полиэтиленовых материалов;

При монтаже трубопровода применяют такие виды муфт:

• Компрессионная муфта, выпускаемая как с наружней резьбой, так и с внутренней. Применяют эти элементы соединения при монтажных работах систем, подающих газ и воду.
• Соединительная муфта. Является самой простой, с помощью нее соединяются трубы одинакового диаметра;
• Редукционная муфта. Является переходной для крепления труб разного диаметра.

Компрессионное фитинговое соединение

Компрессионными фитингами достаточно просто соединяются полиэтиленовые трубы.

Это выполняют в определенной последовательности:

• Выворачивают накидную гайку и разбирают фитинг;
• Подготавливается конец трубы: чистится от загрязнений, снимают фаску фаскоснимателем или острым строительным ножом;
• На трубе делается отметка на какую глубину должна войти труба в фитинг;
• Перед тем, как вгоняется труба в фитинг, ее следует натереть смазочным средством для легкости работы;
• После введения трубы в фитинг, затягивают обратно накидную гайку.

Напорные трубопроводы монтируют сварными соединениями с неразъемным типом. Монтаж не сложный и не требует особых квалификационных навыков.

Стыковая сварка

Для соединения труб ПНД стыковой сваркой будет необходим специальный паяльник.

Работа выполняется в следующей последовательности:

• Концы трубы закрепляют лапами сварочного аппарата и проводят центровку;
• Поверхность разогревается до начала плавления;
• Сжимают между собой расплавленные концы труб;
• Затем шов охлаждается естественным способом.

Электромуфтная сварка

Данный способ немного посложнее метода стыковой сварки и потребует специальные муфты с электрическими спиралями, которыми разогревается элемент при условии с подачей напряжения. Происходит сваривание элементов с муфтой.

Плюс такого метода в простоте выполняемой работы. Минусом является большая стоимость электрической муфты. Если планируются множество соединительных элементов, то целесообразнее будет воспользоваться контактной сваркой.

Для соединения полиэтиленовых и металлических труб пользуются двумя методами соединений:

• Резьбовое соединение, применяемое в трубах маленького диаметра. Для этого будет необходимо приобретение фитингов, с одной стороны которых нарезана резьба для стыкования с трубой из металла, а с другой — гладкая муфта для скрепления с ПНД трубой;
• Фланцевые соединения предусмотрены для соединения труб, имеющих большой диаметр. Здесь производят приваривание буртовых втулок к полипропиленовой трубе.

Раструбное соединение

Раструбное соединение труб ПНД является одним из наиболее экономичных методов. Ведь здесь нет никак растрат на сварку. Но этот вид подойдет только для безнапорных магистралей. Раструбы не способны должным образом соединить систему под давлением.

Для обеспечения герметичности при погружении раструбов оного в другой, будет целесообразнее использование уплотнительных колец, например резиновых.

Как соединить ПНД трубу: виды перехода (фитингами, фланцем или сваркой), как правильно для водопровода 50 и 110мм

Здравствуйте, дорогой читатель! Если у Вас возникла необходимость проложить трубопровод холодной воды, можно использовать изделия из полиэтилена низкого давления (ПНД) – недорогого и практичного материала. У каждого материала имеются свои тонкости и особенности монтажа. В этой статье мы расскажем читателям о том, как соединить ПНД трубу.

Сфера применения

ПНД применяются исключительно для трубопроводов холодной воды, так как могут эксплуатироваться при температуре не более 40 °С. Рабочее давление – не более 20 Мпа (2 атмосферы).  Применяются повсеместно для прокладки  водопроводных и канализационных сетей под землей и систем водоснабжения от скважины с насосом.

Более широкое распространение  тормозится  нестойкостью к ультрафиолетовому излучению – полностью перейти на ПНД не получится.

Кроме того, в гладких или гофрированных трубках прокладывают кабели связи или электроснабжения.

Преимущества и недостатки этих труб:

Преимущества

• низкая стоимость;
• химическая инертность – не вступает в реакцию ни с щелочами, ни с кислотами; вода не приобретает постороннего привкуса или запаха;
• коррозионная стойкость; стойкость к воздействию агрессивных сред;
• долговечность — первые трубы отработали уже более пятидесяти лет;
• гладкая внутренняя поверхность — такие трубы не «зарастают» солями кальция, как металлические;
• переносят замораживание с водой внутри и не лопаются, как металлические;
• не боятся перепадов температур (в пределах от — 20 °С до 40 °С):
• пластичный полиэтилен легко переносит подвижки грунта;
• технологичность – легкий и быстрый монтаж;
• полиэтилен экологичен – его производство и утилизация не приводят к загрязнению окружающей среды;
• малый вес облегчает их монтаж, хранение, транспортировку.

Недостатки

• самый существенный недостаток – чувствительность к ультрафиолету. Водопроводы, оставленные под открытым солнцем, буквально за пару лет начнут разрушаться. Поэтому водопроводные трубы из ПНД используют исключительно в подземных коммуникациях и в помещениях с искусственным освещением или без света вовсе (например, в подвалах и цокольных этажах без окон);
• не предназначены для работы с горячими средами.

Требования, предъявляемые к сварным соединениям

• на месте шва не может быть никакой впадины – только выступающий валик;
• смещение торцов друг относительно друга не должно превышать 10% от толщины стенки трубы;
• при толщине стенки до 5 мм толщина валика не должна быть больше 2,5 мм; для толщины стенки – не больше 5 мм.

Необходимые инструменты и материалы

• центратор;
• гидравлический агрегат;
• нагреватель с регуляцией температуры;
• торцеватель с электроприводом;
• вкладыши для различных диаметров свариваемых изделий.

Ход работ

• трубы ПНД зажимаются в центрирующем приспособлении;
• производится торцовка и снятие фаски;
• торцы обезжириваются;
• поверхности нагреваются сварочным нагревателем и оплавляются;
• сварочный нагреватель удаляется;
• торцы сжимаются таким образом, чтобы сформировался валик шва;
• трубы не трогают до полного охлаждения, затем убирают центратор.

по соединению

Всегда лучше увидеть процесс производства каких-либо работ. Наше видео поможет Вам увидеть все тонкости процесса сварки труб ПНХ.

Как соединить трубу ПНД с полипропиленовой

Полиэтилен и полипропилен не свариваются. Правильно соединить их между собой только с помощью фитингов. На соединяемые торцы следует наварить или надеть МРВ (муфты с внутренней резьбой) из соответствующего материала, на одну МРВ накрутить быстроразборное резьбовое соединение   («американку»), затем с помощью накидной гайки соединить две МРВ.

Как выполнить стыкование полиэтиленовой и стальной трубы

Такое стыкование производится  аналогично стыкованию ПНД и полипропилена. Стальной трубопровод, как правило, оканчивается резьбой. Можно вместо «американки воспользоваться сгоном – но этот вариант уже себя отжил.

https://youtube.com/watch?v=4wC36soTX8k

На крупных магистралях на таких стыках обычно монтируется вентиль или задвижка – в таком случае можно использовать фланцевое соединение.

Заключение

Мы надеемся, что наша статья помогла читателю разобраться в тонкостях соединения труб из полиэтилена низкого давления своими руками. Делитесь полезной информацией с друзьями и знакомыми в соцсети, приглашайте друзей и подписывайтесь сами на нашу рассылку – и вы всегда во всеоружии будете приступать к любым домашним ремонтам.

Загрузка…

Как соединить трубы ПНД

Существует также два вида соединений: неразъемное и разъемное

Оба способа позволяют создать надежное сцепление, но каждый из них имеет свои плюсы и минусы, которые важно учитывать при монтаже трубопроводов

Неразъемные соединения

Неразъемные соединения осуществляются с помощью сварки. Этот способ предполагает, что трубы соединены “намертво” и разъединить их уже не представляется возможным.

Неразъемные соединения требуют применения специального сварочного аппарата. Стоит он дорого, что увеличивает затраты на ремонт и строительство.

Кроме того, при неправильном соединении, разъединять и снова соединять трубы уже нельзя, необходимо брать новые.

Но есть у этого способа и свое преимущество — высокая герметичность. Их можно использовать даже для газоснабжения, не опасаясь утечки газа в местах соединения.

Неразъемные соединения всегда осуществляются с помощью плавления и сварки ПНД.

Существует два способа создать такое соединение:

Сварка стык в стык. Концы двух труб помещаются в специальный аппарат, который плавит их и сваривает между собой

При этом важно соблюдать определенную температуру и время воздействия, иначе можно повредить.
Электромуфты. Это специальные соединительные детали, которые изготовлены из полиэтилена, а внутри содержат металлическую нагревательную спираль

Муфту подключают к специальному аппарату, спираль начинает нагреваться под действием электрического тока, расплавляет концы труб и сваривает их с муфтой. Получается надежное неразъемное соединение.

Рекомендуем ознакомиться:  Для чего нужен обратный клапан на воду и как его правильно установить?

Разъемные соединения

Разъемный способ соединения представляет собой конструкцию, которая может быть демонтирована. При этом трубы соединяются с помощью специальных герметичных компрессионных фитингов. Такие фитинги или муфты — многоразовые, при желании их можно разъединять и снова соединять.

Преимуществом разъемных соединений является тот факт, что конструкцию легко устанавливать, для этого не нужно приобретать специальное оборудование. Монтаж таким способом выходит гораздо дешевле, поскольку сами муфты стоят недорого.

В случае, если какой-то отрезок системы необходимо будет заменить, не надо демонтировать всю систему. Достаточно разъединить фитинги, между которыми находится этот отрезок, снять его и поместить туда новый.

А вот герметичность такого соединения зависит от правильности установки.

Разъемные соединения также бывают двух типов:

Соединение компрессионными фитингами. Один из самых простых и надежных способов

Важно только прочно закрепить муфту на трубах.
Раструбное соединение. Его используют редко, поскольку такое соединение не обладает достаточной герметичностью

Для его создания один конец должен быть шире другого. Одна труба узким концом вставляется в широкий конец другой трубы. Для повышения герметичности между ними помещают специальную прокладку.

На данный момент чаще используют фитинговые соединения, поскольку они надежны и просты в установке.

Советы опытных специалистов

На герметичности отрицательно может сказаться эллиптичность материала. Швы в таком случае получатся низкого качества

Если контакт осуществлён методом сварки, то важно отслеживать неподвижность труб до полного застывания материалов

Оборудование для устройства сварного шваИсточник i.ytimg.com

Торцы соединяемых изделий необходимо предварительно подготовить. Под этим подразумевается удаление грязи с пылью. Дополнительно нужно обработать поверхность обезжиривателем.

Если применяются фитинги с зажимными гайками, то важно их накручивать до предела, но не значительно. Преувеличение силы может привести к тому, что элемент лопнет

А цанга в таком случае способна раздавить торцевую часть трубы.
