Характеристики креплений для профильных труб, «краб», хомуты, преимущества использования

Как соединяют трубы без применения сварки и резьбы

Муфты и пресс-фитинги

Компрессионная муфта соединяет два хорошо выровненных участка трубопровода, в которых над местом стыка установлена щелевая коническая втулка, а над втулкой протянуты два фланца, так что они автоматически центрируют трубы и обеспечивают достаточное контактное давление.

Цанговый метод

Подойдёт для стыковки участков, имеющих небольшую глубину заделки, но невозможен, если смежные элементы — пластиковые. Для соединения применяют стандартную вставку, которая располагается вокруг соединяемых участков, после чего обжимается. Надёжный захват обеспечивается после не менее, чем двух полных оборотов цанги. Не рекомендуется для труб из нержавеющей стали. Наиболее известными система данного типа являются зажимы Speedfit.

Обжимная арматура

Как соединить металлическую трубу с пластиковой трубой без резьбы и сварки? Эффективной будет именно обжимная арматура. Она включает в себя две трубчатых детали, при этом одна выдвигается из смежного участка и отличается увеличенной длиной. Изделия не имеют внутреннего упора, и поэтому легко вставляются в труднодоступные места. Место стыка обжимается при помощи пресс-клещей, универсальность которых поддерживается сменными вставками. Поскольку упор выравнивания отсутствует, установщик должен тщательно измерить окончательное положение фитинга, чтобы убедиться в его правильном расположении.

Краб-системы для профильных труб

По принципу действия аналогичны обжимным муфтам, но применяются в основном при подключении систем отопления и кондиционирования, характеризуясь характерным внешним видом зажима. Существуют системы следующей конфигурации:

• Универсальные, для углового соединения трёх или четырёх труб;
• Т- или Х-образные, поперечное сечение скоб у которых соответствует наружному размеру;
• Для стыковки под произвольным углом.

Муфты Гебо

Для монтажа необходимо выполнить несколько переходов:

• Подготовить стык к монтажу элемента (прошлифовать стыки, убрать возможные заусенцы);
• Разобрать муфту;
• Надеть компоненты в такой последовательности: зажим, затягивающее кольцо, уплотнение. Свободный участок должен быть не короче 12…15 мм;
• Установить Gebo-муфту на подготовленный участок, после этого выполнить затягивание гайки;
• Те же операции проделать со смежной трубчатой деталью.

Ремонтно-монтажные обоймы

Выполняются в форме литых полумуфт, с внутренним диаметром, соответствующим внешнему размеру трубы. Внутри располагается уплотнительный элемент, материал которого должен соответствовать условиям эксплуатации стыка. После установки на соединяемый участок половинки обоймы равномерно стягиваются болтами. Здесь особенное значение имеет перпендикулярность торцевых элементов, поскольку от тангенциального смещения данный способ не спасает.

Применение хомутов

Соединение стальных труб хомутами используется преимущественно для негерметизированных трубчатых стыков, которые характерны для трубчатых перил, ограждений и т.п. С увеличением ширины хомута надёжность удержания деталей увеличивается. Лучше использовать универсальные хомуты.

Способ №1. Краб-элементы

Универсальные крепежные элементы, предназначенные для соединения профильной трубы прямоугольного/квадратного сечения. Каждый «краб» состоит из нескольких частей, которые при монтаже стягиваются болтами. Части «краба» выполняются из 1,5-миллиметрового металла, имеющего стойкое полимерное либо цинковое покрытие.

Существуют такие виды краб-элементов:

• объемные (предназначены для соединения трех труб по углам или четырех внутри);
• Т-образные (предназначены для соединения трех труб);
• Х-образные (предназначены для фиксации четырех труб);
• Г-образные (предназначены для соединения двух профилей).

Домашние мастера используют краб-системы, чтобы без сварки собирать:

• теплицы, парники;
• стеллажи, скамейки;
• летний душ;
• клетки для питомцев, вольеры;
• беседки, навесы;
• опоры для вьющихся растений, легкие ограждения.

• большой срок службы (до 50-ти лет);
• конструкции можно многократно собирать/разбирать;
• доступная стоимость краб-элементов;
• со сборкой справится даже неквалифицированный работник;
• универсальность.

• нельзя соединять трубы больше 40х40 мм;
• места соединений нужно защищать от коррозии, т. к. в них скапливается влага;
• трубы можно соединять лишь под углом 90 градусов;
• если возникнет большая нагрузка на разрыв, может произойти вытаскивание труб из краб-элементов;
• гайки нужно регулярно подтягивать.

Как соединить трубы из разных материалов?

В некоторых случаях требуется выполнение соединения неоднородных по материалу изделий. Для этих целей существуют специальные варианты.

Как соединить полипропиленовую (пластиковую) трубу с металлической?

Многие люди задаются вопросом: как соединить полипропиленовые трубы с металлическими? Для этого существует несколько популярных методов:

• резьба;
• фланцевое соединение труб.

В первом случае сцепление неоднородных по материалу труб осуществляется с использованием муфт. Один конец такой муфты оснащается резьбой, а другой имеет гладкую поверхность для стыковки с полипропиленом.

Фланцевый метод подразумевает использование фланцев. Такое соединение выполняется посредством шпилек и болтов.

Как соединить металлопластиковые трубы с металлическими?

Наиболее популярными вариантами в этом случае являются:

• пресс-фитинги;
• компрессионные фитинги.

В первом случае соединение между неоднородными по материалу трубами можно выполнить двумя способами:

• надвижной пресс-фитинг;
• обжимная муфта.

Важно помнить, что соединение металлопластиковых труб с металлическими и других неоднородных по материалу труб довольно ответственное мероприятие и должно проводиться специально обученными специалистами. Неправильный монтаж соединительного элемента приведёт к возникновению аварийной ситуации в трубопроводе

https://youtube.com/watch?v=oHZbEQmmnMI

Способ №4. Фланцы

Такой крепеж состоит из пары прямоугольных или круглых металлических пластин с отверстиями под болты и трубы. Алгоритм сборки выглядит так:

• торцы труб нужно срезать перпендикулярно относительно оси;
• следует удалить заусенцы, после чего надеть фланцы;
• между ними устанавливается резиновая прокладка, при этом нужно следить, чтобы ее наружный край равномерно выходил на 8-10 мм;
• в конце фланцы нужно скрепить болтами с гайками.

Чтобы соединение получилось долговечным и надежным, при сборке нужно следовать нескольким несложным правилам.

Прокладка должна быть одна, не больше, иначе снизится герметичность.
Каждые один-два года состояние прокладки следует проверять.
Гайки лучше закручивать диаметрально расположенными парами – это также повысит герметичность.
Важно, чтобы прокладка не касалась болтов.
Если собирается водопровод, то прокладки должны быть из картона, пропитанные олифой.
Резьба болта не должна выходить из гайки больше, чем на ½ часть длины.
Для герметизации стыков в отопительных системах используется асбестовый картон.

Какой способ соединения выбрать?

Выбирая способ соединения, учитывайте тип и назначение будущей конструкции:

• если выберите фитинги, то помните, что соединения все же лучше усилить сваркой по причине недостаточной прочности;
• краб-системы больше подходят для сборки небольших хозяйственных или садовых конструкций;
• фланцы применяют для профильной трубы большого сечения в конструкциях, которые часто приходится разбирать/собирать.

Покупая крепежные элементы, обращайте внимание не следующие моменты:

• первый этап работы – это создание эскиза, по которому будет подсчитываться количество требуемых материалов;
• не покупайте краб-элементы, стенки которых имеют толщину меньше 1,5 мм (такие не обеспечат требуемой прочности);
• крепежи не должны иметь вмятин, трещин, отклонений по размерам или конфигурации;
• детали с пятнами ржавчины или с поцарапанной поверхностью долго не прослужат;
• очень важен и производитель, отдавайте предпочтение продукции хорошо зарекомендовавших себя компаний.

Советы по выбору

Выбор необходимых соединительных элементов зависит от вида и функции конструкции:

1. Краб-система применяется при возведении конструкций из трубных профилей с небольшим сечением — беседок, перегородок, пергол, арок, теплиц и других простых в сборке и разборке садово-парковых построек.
2. Фланцевые крепежи используются для построек, которые подлежат периодической разборке и сборке в период эксплуатации.
3. Муфтовое крепление чаще всего применяется при монтаже трубопроводов напорного типа, поскольку способно выдерживать большое давление и обеспечить его герметичность.
4. Простые фитинги широко применяются в сборке трубопроводов с ответвлениями и поворотами. Для этого типа крепления может потребоваться дополнительное укрепление сваркой.

Можно выделить несколько критериев, которых следует придерживаться при выборе соединительных элементов для профилированных труб:

В первую очередь необходимо определиться, какие понадобятся крепежные элементы и в каком количестве.
При выборе стальных крабов нужно обратить внимание на толщину его профиля. Он должна быть не менее 1,5 мм

Крабы с меньшей толщиной не способны обеспечить нужной прочности и жесткости.
Детали необходимо осмотреть на предмет наличия видимых повреждений — трещин, сколов, вмятин, а также ржавчины. Все это бракованные изделия.

Методы соединения профильных труб

Наиболее часто для создания неразъемных соединений профильных труб применяется сварка. Ее тип выбирается, в зависимости от материала, из которого изготовлена трубная продукция, наличия оборудования, условий проведения работ. Сварные швы отличаются прочностью, надежностью, долговечностью. Однако в некоторых случаях требуется создание разъемного соединения профильных труб без сварки с возможностью его демонтажа с сохранением целостности элементов. С этой целью используются болты, соединительные элементы, «краб-системы».

Соединение профильной трубы с помощью «краб-систем»

Эта система применяется для создания небольших малонагруженных конструкций. В ее состав входят хомуты, болты и гайки. Требуемый инструмент – гаечный ключ.

Для изготовления хомутов и крепежных элементов для соединения профильных труб применяется покрытый защитным цинковым слоем или порошковой краской холоднокатаный лист толщиной 1,5 мм. Хомуты состоят из двух половинок, плотно охватывающих вставляемые в них профильные трубы. Между собой эти половинки стягиваются болтами и гайками. Популярные размеры систем: 95х65 и 95х95 мм.

Этот способ соединения профильных труб позволяет быстро собирать и демонтировать теплицу, беседку, уличный санузел или душевую кабину. Ограничение – возможность применения только для изделий небольшого диаметра и только под углом 90°.

Характеристики этого вида стыкования:

• прочность, немного уступающая аналогичному показателю сварных соединений;
• оперативность сборки, невысокая стоимость монтажных работ;
• отсутствие необходимости в использовании дорогостоящего инструмента;
• отсутствие особых требований к квалификации рабочих.

Хомуты для крепления профильной трубы к ограждающим конструкциям

Это приспособление для трубных изделий квадратного или прямоугольного профиля состоит из двух компонентов. Один элемент вкручивается в потолок или стену, в него вставляется труба, закрепляемая вторым элементом и болтами.

Этот вид крепежа называется «клипса». Существует два варианта ее конструкции: соответствующая определенному сортаменту труб или регулируемая.

Как соединить профильную трубу без сварки с помощью фитингов, болтов и других элементов?

• При монтаже трубных изделий квадратного или прямоугольного сечения производители предлагают специальный крепеж – фитинги. Они могут изготавливаться также в виде тройников и крестовин. Чаще всего фитинговые соединения усиливают сваркой.
• С помощью полоски стали, изогнутой в виде буквы «Г», можно соединить две профильные трубы под углом 90° болтами.
• Еще один способ стыкования труб одинакового сечения – изготовление соединительного элемента с помощью сварки. Понадобится отрезок трубы, сечение которой позволяет вставить внутрь нее соединяемые профильные изделия. Соединительный профиль разрезают на две части, на одном конце которых делают скос 45°. Эти элементы сваривают с образованием прямого угла. На краях образовавшегося уголка изготавливают отверстия, диметр которых не должен превышать ½ ширины стенки профиля. К отверстиям сваркой присоединяют гайки, диаметр которых точно совпадает с их диаметром. Отверстия соответствующего размера изготавливают и на концах соединяемых профильных труб. Такие соединения можно сделать регулируемыми.

Основные преимущества муфты Гебо

Наибольшую популярность в безрезьбовых соединениях за последнее время получил одноразовый Gebo-фитинг. Он может быть одно- и двусторонним. В односторонней муфте одна половинка снабжена резьбой, а другая имеет элемент, воспринимающий сжимающие усилия. Этот вариант вполне приемлем, например, при необходимости подсоединения гибкого металлотканевого рукава.

Муфта с двухсторонним исполнением оснащается компрессионными элементами, выполненными в форме колец. Таким образом, данный вид соединения можно применять и в качестве стыкующего элемента, и в качестве переходника.

В состав Gebo-муфты входят:

1. Литой корпус.
2. Уплотнительный элемент.
3. Зажим.
4. Затягивающее кольцо.
5. Гайка.

По простоте монтажа муфта Гебо не имеет себе равных: используя её, со стыковкой труб может справится любой пользователь. Фитинги Gebo отлично подходят для монтажа любых видов металлических труб, а также труб из пластика или полиэтилена. Тупиковое соединение труб без сварки, в котором применена муфта Gebo, обычно предусматривают во внешних водопроводах, подверженных замерзанию, коррозии или механическим повреждениям, сопровождающихся потерей прокачиваемой среды .

Имеется мнение, что описываемые узлы нельзя применять в отопительных системах. Критерием служат предельно допускаемые параметры: температура теплоносителя не должна превышать 80°С при давлении не более1 МПа. Если эти условия соблюдены, то муфты Гебо можно использовать в устройствах индивидуального отопления, и – тем более – газоснабжения, где давление практически не превышает 0,35…0,4 МПа.

Работоспособность данных соединений достигает 10 лет, даже в условиях динамических нагрузок и небольшой (до 30) несоосности.

Другие разновидности стыковки труб без помощи сварки

Использование резьбовых соединений — наиболее популярный и распространённый метод монтажа трубопроводных конструкций без применения сварки

Однако существуют и другие виды соединения труб, на которые стоит обратить внимание

Выбор способа, как правило, зависит от материала, из которого изготовлен трубопровод. Все трубы можно условно разделить на два вида:

• гибкие;
• жёсткие.

К первой группе относятся изделия, которые состоят из различных полимерных материалов: полипропилена (ПП), полиэтилена (ПЭ), а также металлопластиковую продукцию. Вторая группа не обладает такой пластичностью и включает в себя: стальные, чугунные, поливинилхлоридные (ПВХ), медные и т. д.

Особенности соединения профильных труб

Профильные трубы обладают хорошей прочностью и относительно небольшим весом, поэтому они часто используются для монтажа каркасных конструкций, а также в других строительных целях.

По форме профильные трубы могут быть:

• прямоугольные (наиболее распространённая форма);
• квадратные;
• овоидные (овальные);
• другие (более сложные формы).

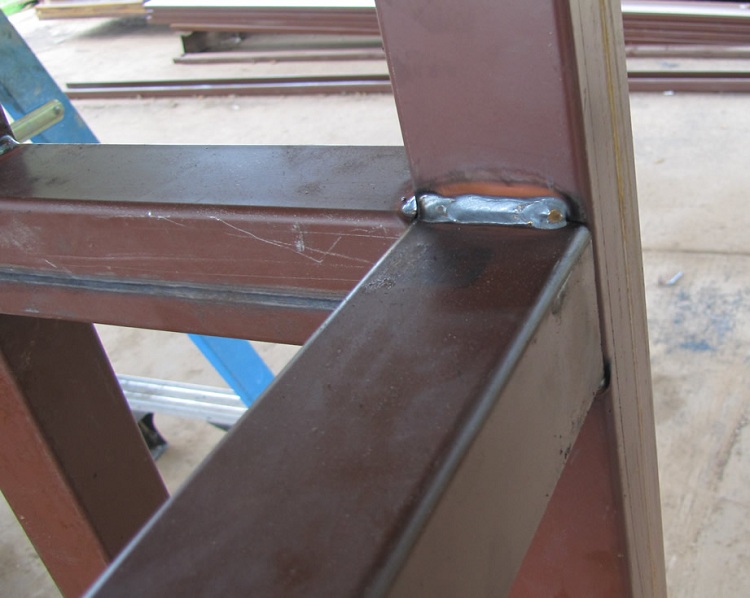

Наиболее надежный способ создания конструкций из профильных труб — это крепление их при помощи сварки

Для соединения квадратных труб, как правило, используют электродуговую сварку. А также существуют специальные соединения, которые реализуются с помощью болтов и заклёпок. Стыковка квадратных и прямоугольных труб производится одними и теми же способами.

Кроме этого, к таким трубам можно стыковать различные детали. Такая стыковка проводится с использованием самонарезающих шурупов. Данные элементы не требуют выполнения предварительных отверстий.

Как соединить профильные трубы: без сварки и резьбы

Для тех, кто хоть раз менял трубы системы водоснабжения, самым надежным и быстрым способом соединения являются сварочные работы. Но, процесс сварочных работ сильно разнится с процессом сварки трубопроводных элементов, состоящих из пластика. Основными материалами, в последнем случае, являются фитинги и муфты.

В чем же преимущество профильных труб?

1. Во-первых, трубы из металла разного профиля достаточно стойки к повреждениям.Кроме того, ценовая политика на их себестоимость очень приемлема, а такое свойство, как прочность и надежность, привлекает все больше к себе внимания.
2. Во-вторых, по сравнению с другими видами труб, они достаточно легкие. Но это не говорит о том, что они подходят только для определенных работ. С их помощью можно сделать любую конструкцию.

Сегодня рынок предлагает уйму разновидностей профильных труб, а также их сечений. Каждый вид подбирается индивидуально.

Разновидности процесса сварки

Условия работы, виды соединителей и материал трубы являются определяющими критериями его разновидностей.

Процесс сварки бывает с помощью:

• газового аппарата;
• рук;
• электрического тока;
• электродов из металла;
• инертных газов;
• флюсовой проволоки.

Кстати, кроме вышеперечисленных видов, очень востребована сварка с использованием порошковой проволоки.

Какой же процесс сварки подойдет для профильных труб?

Для начала нужно сказать о том, что для сварки профильных труб нужно определить правильный вид сварки. Сварка с применением инертного газа, подойдет для профильных труб из стали, которая не ржавеет. Короткодуговая сварка применяется, если толщина стали превышает 0,8 мм. Если же толщина колеблется в пределах до 3 мм, тогда соединение лучше производить дуговой сваркой. При толщине изделия из стали от 3 мм и выше, требуется остановить выбор на электродах, которые плавятся. В большинстве случаев этот вид применяется в промышленных целях.

Естественно, после окончания процесса сварки в обязательном порядке нужно проверить уровень качества сделанной работы. По внешним признакам нужно оценить сваренную трубу, убедиться в отсутствие дефектных элементов.

Виды электродов

Относительно профильных изделий они делятся на те, которые плавятся и те, которые не плавятся. Такие электроды применяются в зависимости от материала, из которого сделаны трубы.

Электроды, которые имеют свойство не плавиться, предусматривают наличие специальной проволоки. С помощью их можно соединить в одно целое две разных трубы с одинаковыми размерами диаметра. Во время процесса сварки покрытие профильных изделий становится ровным. Плавясь, труба и соединительный узел, сливаются в одно изделие. Такой вид сварки достаточно трудоемкий, так как необходимо не потерять свойства материала, а достичь их сохранения в первоначальном виде. Рекомендуется сначала добиться, когда края станут ровными, что обеспечит перпендикуляр торцов. Ориентироваться необходимо по виду стружки.

Нужно отметить, что существуют электроды для работы с чугунными и медными изделиями. Если сравнивать прочность сварочных работ металлических изделий и пластиковых, то предпочтение отдать нельзя никому. По функциям, которые должны выполнять сваренные изделия из металла и пластика, они ничем не отличаются.

Почему отдать предпочтение сварочным работам?

1. Во-первых, соединительные работы проводятся с использованием в арсенале высокотехнического и качественного оборудования. Этот факт дает гарантию об отсутствии в будущем течи.

2. Во-вторых, этот процесс не займет много времени и сил.

3. В-третьих, себестоимость работ по установке демократичная.

4. В-четвертых, стыки не влияют на качество и функциональность. Кроме того, стыки при сварочных работах доходят до минимальных показателей.

Не стоит бояться сварочных работ в квартире. Этот процесс довольно прост и надежен. Необязательно пользоваться услугами профессиональных сварщиков, с этой работой могут справиться два человека, один из которых будет помощником. Главное, придерживаться требований работы и делать все правильно.

Способы сваривания

Для сплавления профильных квадратных труб из нержавейки или стали могут применяться различные приёмы, среди которых наиболее распространены инверторная и ручная сварка.

По виду источника энергии, используемому при обработке металлических профилей, различают следующие способы сварки:

• электродуговой метод соединения (включая сварку инвертором);
• газосварка;
• контактное сочленение.

Особый интерес представляет первый из этих методов, который может рассматриваться как основной. Для сваривания профильных труб из пластиковых материалов используются технологии, разработанные специально для изделий данного класса.

При выборе метода сплавления, подходящего для каждого конкретного случая, исходят из сечения металлических профилей, которые варьируются от 10х10 до 500х400 мм.

Большой диапазон размеров выпускаемых промышленностью труб позволяет выбирать вполне конкретные параметры сварочного процесса в расчёте на ту или иную токовую нагрузку. Для всей линейки сечений заготовок толщина стенок профтруб может колебаться в пределах от 1-го до 22-ти мм.

Многообразие фитингов

Для того чтобы произвести соединение металлических труб без сварки и нарезки резьбы, применяются специальные приспособления, называемые фитингами. Все эти изделия делятся на несколько категорий в соответствии с такими параметрами, как техническое назначение и соответствие диаметров соединяемых труб.

По типу сечений соединяемых трубопрокатов различают:

• прямые фитинги – предназначены для стыковки труб с одинаковым диаметром;
• переходные соединения – эта группа изделий используется для монтажа труб с различными сечениями.

По техническому назначению фитинги бывают таких видов:

• Отводы и угловые соединения – позволяют стыковать трубы в местах, где согласно схеме трубопровод меняет направление под различными углами.
• Тройники – это своего рода разветвители, установленные на основную магистраль.
• Муфта на трубу без резьбы используется в случае необходимости наращивания прямых участков трубопровода. Наряду с простотой механизма этой детали, она пользуется наибольшим спросом у потребителей (детальнее: «Как используется муфта для соединения труб из различных материалов»). С помощью подобной запчасти можно выполнить срочный ремонт участка трубы, не заменяя ее полностью.
• Крестовые фитинги служат для разделения основной магистрали на несколько направлений.
• Штуцеры используют в случае соединения металлических труб с отводами из гибкого материала.
• Всевозможные переходники – футорки, ниппели и сгоны, востребованы в случаях соединения стальных труб без сварки, если они имеют разный диаметр. При этом, размеры сгонов для труб подбирают, исходя из диаметра труб.

Колпачки и различные заглушки нужны для закрытия отверстий в торцевых частях труб.

Правила выполнения соединений

Для скрепления хомутов понадобятся два гаечных ключа подходящего размера. Болты и гайки чаще всего применяются М8. До установки конструкции необходимо в соответствии с чертежом нарезать профильные трубы и зачистить с торцов заусенцы.

Трубы вставляются в хомут, несильно скручиваются болтами, проверяются углы, болты затягиваются. Нужно следить за тем, чтобы трубы вставлялись в хомут до упора. Если выполняется монтаж большой конструкции, желательно «наживить» всю конструкцию, вымерять вертикальность и прямоугольность углов и затем затянуть все болты, начиная снизу. Такую работу лучше выполнять с помощником.

Можно собрать часть конструкции на ровной горизонтальной площадке, а затем поднять и установить. Установив две стены теплицы, установить и наживить все поперечные трубы, промерить, закрутить болты окончательно.
