Расчет деревянных элементов покрытия: обрешетки и стропильной ноги

1. Расчет несущих элементов покрытия

Стропильные ноги рассчитывают как свободно лежащие балки на двух опорах с наклонной осью. Нагрузка на стропильную ногу собирается с грузовой площади, ширина которой равна расстоянию между стропильными ногами. Расчетная временная нагрузка q должна быть расположена на две составляющие: нормальную к оси стропильной ноги и параллельно к этой оси.

2.1.1. Расчет обрешетки

Принимаем обрешетку из досок сечением 50´50 мм (r = 5,0 кН/м), уложенных с шагом 250 мм. Древесина — сосна. Шаг стропил 0,9 м. Уклон кровли 35 0 .

Расчет обрешетки под кровлю ведется по двум вариантам загружения:

а) Собственный вес кровли и снег (расчет на прочность и прогиб).

б) Собственный вес кровли и сосредоточенный груз.

1.Принимаем бруски 2-го сорта с расчетным сопротивлением R_u=13 МПа и модулем упругости Е=1´10 4 МПа.

2.Условия эксплуатации Б2 (в нормальной зоне), m_в=1; m_н=1,2 для монтажной нагрузки при изгибе.

4.Плотность древесины r=500 кг/м 3 .

5.Коэффициент надежности по нагрузке от веса оцинкованной стали g_f=1,05; от веса брусков g_f=1,1.

6.Нормативный вес снегового покрова на 1м 2 горизонтальной проекции поверхности земли S=2400 Н/м 2 .

Расчетная схема обрешетки

Сбор нагрузки на 1м.п. обрешетки, кН/м

где S — нормативное значение веса снегового покрова на 1 м 2 горизонтальной

поверхности земли, принимаемое по табл. 4 , для IV снегового рай-

m — коэффициент перехода от веса снегового покрова земли к

снеговой нагрузке на покрытие, принимаемый по п. 5.3 – 5.6 .

При загружении балки равномерно распределенной нагрузкой от собственного веса и снега наибольший изгибающий момент равен:

При углах наклона кровли a³10° учитывают, что собственный вес кровли и обрешетки равномерно распределен по поверхности (скату) крыши, а снег — по ее горизонтальной проекции :

M_x = M cos a = 0.076 cos 29 0 = 0.066 кН´м

M_y= M sin a = 0.076 sin 29 0 = 0.036 кН´м

Прочность брусков обрешетки проверяют с учетом косого изгиба по формуле:

где M_x и M_y — составляющие расчетного изгибающего момента относительно главных осей X и Y.

R_y=13 МПа — расчетное сопротивление древесины изгибу.

g_n=0,95 — коэффициент надежности по назначению.

Момент инерции бруска определяем по формуле:

Прогиб в плоскости, перпендикулярной скату:

Прогиб в плоскости, параллельной скату:

где Е=10 10 Па — модуль упругости древесины вдоль волокон.

Проверка прогиба:

где

При загружении балки собственным весом и сосредоточенным грузом наибольший момент в пролете равен:

Проверка прочности нормальных сечений:

где R_y=13 МПа — расчетное сопротивление древесины изгибу.

g_n=0,95 — коэффициент надежности по назначению.

Условия по первому и второму сочетаниям выполняются, следовательно принимаем обрешетку сечением b´h=0,05´0,05 с шагом 250 мм.

2.1.2. Расчет стропильных ног

Рассчитаем наслонные стропила из брусьев с однорядным расположением промежуточных опор под кровлю из оцинк. кр. железо. Основанием кровли служит обрешетка из брусков сечением 50

=0,25 м
=1,0 м

Район строительства – г. Вологда.

Расчетная схема стропильной ноги

Бруски обрешетки размещены по стропильным ногам, которые нижними

концами опираются на мауэрлаты (100

Производим сбор нагрузок на 1 м 2 наклонной поверхности покрытия, данные заносим в таблицу 2.2.

Таблица 2.2Сбор нагрузки на 1м.п. стропильной ноги, кН/м

где S — нормативное значение веса снегового покрова на 1 м 2 горизонтальной поверхности земли, принимаемое по табл. СНиП 4 , для IV снегового района S = 2,4 кПа;

m — коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие, принимаемый по п. 5.3 – 5.6 .

Производим статический расчет стропильной ноги как двухпролетной балки, нагруженной равномерно распределенной нагрузкой. Опасным сечением стропильной ноги является сечение на средней опоре.

Изгибающий момент в этом сечении:

Вертикальное давление в точке С, равное правой опорной реакции двухпролетной балки составляет:

При симметричной нагрузке обоих скатов вертикальное давление в точке С удваивается:

Раскладывая это давление по направлению стропильных ног, находим сжимающее усилие в верхней части стропильной ноги:

Растягивающее усилие в ригеле равно горизонтальной проекции усилия N.

Проверяем сечение стропильной ноги.

Из условия прочности при изгибе определяем требуемый момент инерции, вводя коэффициент 1,3 для возможности восприятия сечением продольной силы и момента.

Сечение Æ16см удовлетворяет требованиям. W_x=409,6 см 3 , J_x=3276,8 см 4 . Производим проверку сечения на сжатие с изгибом:

Плоские кровли

На плоской горизонтальной поверхности скапливается максимально возможное количество снега. Расчет нагрузок в этом случае должен обеспечивать необходимый запас прочности несущей конструкции. Плоские горизонтальные крыши практически не строят в районах России с большим количеством атмосферных осадков. Снег может скапливаться на их поверхности и создавать чрезмерно большую нагрузку, которая не учитывалась при расчете. При организации водосточной системы с горизонтальной поверхности прибегают к установке подогрева, который обеспечивает стекание воды с крыши.

Уклон в сторону водосточной воронки должен быть не менее 2°, что даст возможность собирать воду со всей кровли.

При строительстве навеса для беседки, стоянки автомобиля, дачного домика особое внимание уделяют расчету нагрузки. Навес в большинстве случаев имеет бюджетную конструкцию, которая не предусматривает влияния больших нагрузок

С целью увеличения надежности эксплуатации навеса используют сплошную обрешетку, усиленные стропила и другие конструктивные элементы. Используя результаты расчета можно получить заведомо известное значение нагрузки и использовать для строительства навеса материалы необходимой жесткости.

Расчет основных нагрузок дает возможность оптимально подойти к вопросу выбора конструкции стропильной системы. Это обеспечит длительную службу кровельного покрытия, повысит его надежность и безопасность эксплуатации. Установка возле карниза снегозадержателей позволяет обезопасить людей от сползания опасных для человека снежных масс. В дополнение к этому отпадает необходимость ручной очистки. Комплексный подход в проектировании кровли также включает вариант монтажа системы кабельного обогрева, которая будет обеспечивать стабильную работу водосточной системы при любой погоде.

10 Ответы

0 голосов

ответил

27 Май

от
chela (bv)
Доктор Наук

(42.5k баллов)

● 3 ● 4 ● 4

Лучший ответ

Вес снега нужно обязательно учитывать тем людям, которые проектируют крыши домов. В этом случае нужно учитывать то, что даже свежевыпавший снег может быть как сухим, так и очень мокрым.

Вес этого снега очень разный — от 50 кг/куб до 600 кг/куб.

Если крыша имеет небольшой уклон и ее размеры например 80 м.кв и она рассчитана на толщину снега в 40 см, то вся конструкция должна справиться с весом 80*0,4*600 = 19,2 тонны. Это достаточно большой вес, который грозит завалить крышу, поэтому я рекомендовал бы всем при наличии большого снежного покрова на крыше по мере возможности хотя-бы частично очищать ее от снега.

Сколько весит куб снега

Нашла вот такую информацию, что вес 1м3 снега (1 кубический метр) составляет

• если снег свежевыпавший — 50- 100 килограммов:
• сухой (неподтаявший) и чистый — 100 — 300 килограммов;
• тающий снег — 350-600 килограммов.

Вес рассчитывают от плотности, а плотность снега может быть как сам снег разным.

Снег бывает рыхлым, утрамбованным, мокрым, пушистым и так далее. Кубы снега необходимо знать водителям снегоуборочных машин, от количества вывезенных кубов снега зависит их зарплата. Вот цифры , сколько снега в одном кубометре.

Сухой снег, только что выпал от 30 до 60 килограмм.

Мокрый снег, только что выпал от 60 до 150 кг.

Снег, который выпал и уже успел осесть, в 1 кубометре получается от 200 до 300 кг.

Снег, который выпал в результате метели или ветер его принес, вмещает в кубе от 200 до 300 кг.

Снег осел, но это старый сухой снег и это от 300 до 500 кг.

Сухой, очень плотно слежавшийся снег, он по структуре зернистый, это может быть многолетний снег , в 1 кубометре от 500 до 600 кг.

Этот же самый снег, но мокрый , тогда в одном кубе от 600 до 800 кг.

И еще есть глетчерный лед , я бы назвала его настом, в 1 кубометре от 800 до 960 килограмм.

Самый легкий снег зафиксирован в Якутии — один кубометр этого пушистого игольчатого снега весит всего 10 килограммов. Снег, падающий в тихую безветренную погоду весит чуть более 50 килограмм на куб. При легкой метели снег уплотняется ветром и его вес будет лежать в промежутке от 120 до 180 килограмм на каждый кубометр. В сильный ветер, да еще и продолжающийся несколько дней подряд снег может утрамбоваться до 400-450 килограмм в кубометре. Так же по плотности различается снег из чистых лесов и пригородов. В лесу плотность снега составляет 100 килограмм, а в полях близ городов составляет 400 килограмм на куб. Вносит свой вклад в плотность снега и оттепель. При плотности в 750 килограмм на куб снег перестает быть снегом — перестает пропускать воздух и следовательно сжиматься и уплотняться.

Все зависит от того, про какой снег идет речь. Ведь снег бывает разный: только выпавший, лежалый, тающий.

Нашла вот такую таблицу, где указана плотность снега в различных его состояниях.

Здесь мы можем увидеть, что в один кубометр снега составляет от 100 до 420 кг.

Здравствуйте, тут все зависит от многих факторов, снег новый или нет, какой плотности снег, он сухой или тающий, если все это рассчитать вместе то вес снега в одном кубометре может варьироваться от пятидесяти килограммов до семисот килограммов!

0 голосов

Всё, безусловно, зависит от того какой это снег и какой процент содержания воды в нем. Например, только что выпавший снег может весить от 100 до 150 кг на 1 м³. Однако, если его утрамбовать, то будет больше. Если снег талый, то в зависимости от того, сколько он содержит воды может весить от 500 до 800 кг на 1 м³.

Как использовать информацию о нагрузке?

Как уже говорилось, при строительстве домов сведения о нагрузке на кровлю позволяют правильно отбирать основной материал. Почти любой производитель в официальном описании своей продукции указывает допустимый уровень воздействия. Достаточно простого сопоставления с установленными характеристиками, чтобы понять — подходит покрытие или нет. Скажем, как только снег начинает давить с силой 480 кг на 1 м2, совершенно невозможно применять мягкую черепицу, а вот для ондулина это вполне нормальный режим эксплуатации.

Мешки из снега могут возникать на подветренной стороне кровли. При сползании они давят на поверхность свеса очень мощно. Его край может механически разрушаться. Предотвратить подобное развитие событий, однако, не так-то сложно — требуется только ограничить размеры самого свеса. Вот лишь несколько примеров, которые позволяют утверждать, что при строительстве зданий и особенно при оформлении кровель снеговая нагрузка нужна не только как теоретическая величина.

Стоит учитывать еще несколько тонкостей:

• в идеале снеговая нагрузка должна вестись по обоим предельным состояниям;

• долго лежащий, основательно слежавшийся снег оказывает куда большее воздействие, чем рыхлая свежая масса;

• при средней январской температуре выше — 5 градусов снег будет постоянно подтаивать снизу и сильно повышать нагрузку на поверхность при застывании.

Снеговая нагрузка: основные моменты

Расчет нагрузки на крышу – важное и ответственное мероприятие, связанное не только с проектированием крыши. Учет этого фактора важен в следующих случаях:

• проектирование фундамента дома. Вес снега должен учитываться при расчете общего веса дома для верного расчета прочности фундамента. Этот момент особенно важен в случае рыхлого грунта;
• расчет кровли. На фундамент дома нагрузка от снега передается одинаково посредством стен, а на разные точки крыши она воздействует по-разному: на отдельных участках кровли снег совсем не задерживается, на других, наоборот, накапливается. Таким образом, снеговая нагрузка относится к типу основных нагрузок на крышу.

Среди начинающих строителей бытует мнение, что расчет снеговой нагрузки на кровлю более актуален для северных местностей, где зимой выпадает гораздо больше снега, чем на юге. Однако проектирование крыш для областей, где зимой часто наблюдаются скачки температуры от минусовой до 0° и выше, содержит в себе гораздо больше сложностей.

• Подтаивая, снеговая масса увеличивает свой вес в среднем в три раза: 100 кг на куб. м пушистого снега против 300 кг на куб. м сырого. Резкое повышение давления на кровлю может стать причиной деформации стропил, повреждения кровли и элементов кровельного пирога и протечек.
• При частой оттепели снежные массы с крыши быстро и неравномерно сходят с поверхности кровли, что может таить большую опасность для людей.

Важно помнить: чем круче скаты кровли, тем меньше снега будет задерживаться на них. При крыше сложной формы снег будет накапливаться в местах внутренних углов, что приведет к созданию неравномерной нагрузки

Большие снежные массы могут повредить и систему водостока. Чтобы этого не произошло, рекомендуется устанавливать специальные снегозадержатели.

При крыше сложной формы снег будет накапливаться в местах внутренних углов, что приведет к созданию неравномерной нагрузки. Большие снежные массы могут повредить и систему водостока. Чтобы этого не произошло, рекомендуется устанавливать специальные снегозадержатели.

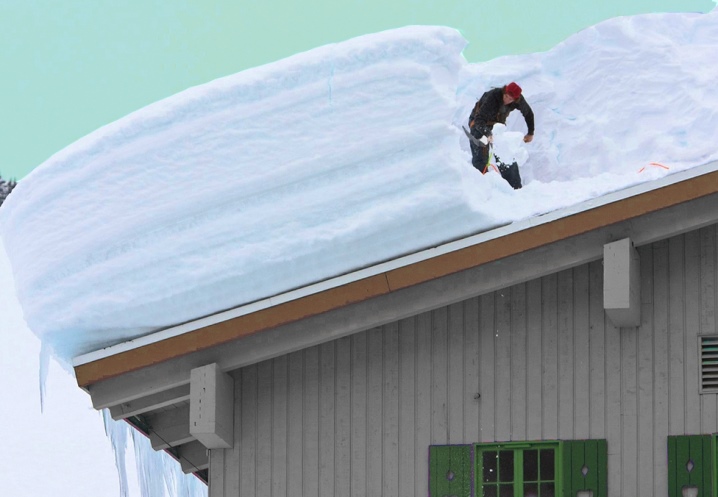

Очистка крыши от снега возможна разными способами:

• вручную. Данный способ при простоте и минимальных затратах обладает одним очень важным недостатком – отсутствие безопасности для человека;
• более удобно создание специальной системы обогрева, которая помогает безопасному сходу снега с крыши и избавляет карнизы от обилия сосулек. Нагревательные части подобной системы монтируются по периметру кровли перед желобами водостока.

Определение угла наклона

Учитывая изложенные выше факторы – снеговую и ветровую нагрузку, выбранный тип материала – и зная примерную конструкцию здания, можно определить угол крыши. Более детально правила расчета изложены в статье. Далее на основании этой информации рассчитывается сборная нагрузка (от собственного веса и внешних нагрузок) на стропильную конструкцию. По результатам расчета определяется шаг стропил и их сечение.

Пример расчета нагрузки на стропила

Строительство планируется в Иркутске, дом с высотой 5,6 м будет располагаться в низине, явно выраженных преобладающих ветров нет. Данный район относится к снеговому району 2 и ветровому 3. Соответственно, снеговая нагрузка составляет 120 кг/м.кв., а ветровая 30 кг/м.кв. Суммарная нагрузка 150 кг/м.кв.

Материал кровли – металлочерепица с весом 4 кг/м.кв. Для нее допустим уклон от 12 градусов, но большинство производителей рекомендует для односкатной крыши 20…30 градусов. Если принять 20 градусов, необходимо обеспечить качественную гидроизоляцию, что добавляет к весу квадратного метра покрытия 2…5,5 кг/м.кв. Поскольку верхняя часть дома планируется как жилая, необходимо также утепление. В качестве термоизоляции принимаем базальтовую вату плюс подшивку изнутри гипсокартоном. Примерный вес квадратного метра такого утепления – около 4,5…5 кг.

Необходимо также принять во внимание вес деревянной обрешетки под металлочерепицу, это еще не менее 10…12 кг, и вес самих стропил. Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв

Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв.

Определение шага стропил и их сечения

Для вычисления этих данных есть расчетные формулы. Однако при отсутствии инженерного образования и желания высчитывать коэффициенты можно использовать табличные значения.

Для выяснения высоты балки (стропила) можно опираться на известный уже угол наклона и расчетную длину, которая определяется по тригонометрическим формулам.

Разница между высотой одной и второй опорных стен крыши для пролета, например, 4 м и угла наклона 20 градусов составит:

L_bc=L_cd×tgA=6×0,364=2,18 м

Длина стропильной ноги (стропила):

L_c=L_bc÷sinA=2,18÷sin20=6,4

С учетом вылета в обе стороны не менее 500 мм (обязательный свес крыши) принимаем длину стропила 7,4 м.

Для двухопорных стропил принята таблица

Пролеты свыше 6 м принято опирать на три точки – две несущие стены и шпренгельную ферму, например, или с опорой на лежень. Пролеты 4,5 м применимы в мансардах, террасах, банях, верандах, а также различных пристройках. В жилых постройках, как правило, расстояние между опорами равно или превышает 6 м.

Соответственно с учетом длины стропила выбирается сечение балки и шаг между ними.

Следует учитывать: под длиной стропила в данном случае понимается расстояние между точками опоры!

То есть в приведенном примере – длина всей стропильной ноги 7,5 м и пролет 6 м допустимо использование опирания на несущие стены (через мауэрлат) и подстропильную ногу. Тогда сечение при шаге 140 см следует принимать 100х200 мм, а при шаге 90см допустимы 75х200 мм. Желательно все же увеличивать сечение балки на 10…15% для получения необходимого запаса прочности.

Проверить нагрузочную способность крыши, правильность выбранного угла с выбранными параметрами можно в одном из онлайн-калькуляторов. Там же можно получить данные о том, сколько материалов потребуется для строительства такой крыши.

Как видно из приведенного скриншота с упрощенным чертежом здания, пункты «Расчет стропил», «Расчет обрешетки», «Снеговая нагрузка» раскрывающиеся, в них необходимо подставить выбранные данные.

Результат расчета показан ниже.

Как видно из результата, предлагается при данной нагрузке, кровельном материале, размерах и шаге стропил выбрать сечение балок равным не 75х200 мм, как предлагается в нормативах, а 70х230 мм. Однако это минимальное значение, к тому же такое сечение не является стандартным. Поэтому – с учетом запаса на прочность – лучше отдать предпочтение сечению 100х200 мм.

Важно: помимо обычных стропил (балок) можно использовать треугольные фермы. Это значительно увеличит нагрузочную способность конструкции, но подобные элементы требуют профессионального расчета.

Виды

Разновидностей не так мало, как может показаться на первый взгляд. Основные – это снеговое и ветровое воздействие на кровлю.

Снег в зависимости от географического расположения здания способен оказывать давление в определенное время года. А мощный ветер создает опасное воздействие всегда, и поэтому считается более коварным врагом кровли. Но сила воздушных потоков зависит от сезонных колебаний и близости к морю, поскольку здесь чаще зарождаются мощные циклоны способные значительно повредить крышу.

Многие знакомы с разрушительными возможностями смерчей, ураганов, шторма. Но обычно такое воздействие длится недолго и не создает постоянной нагрузки. Итак, снег и ветер воздействует на кровлю разными способами.

Важна интенсивность давления.

1. Снежный покров отличается постоянством статистического давления. Но с помощью очищения крыши можно уменьшить опасность критической ситуации в виде провала или проседания конструкции кровли. В этом случае направление воздействующей силы никогда не меняется.
2. Ветер непостоянен – неожиданно усиливается либо затихает. Направление его воздействия всегда меняется, и это очень опасно для поверхности кровли, поскольку могут пострадать наиболее уязвимые места.

Но снеговой слой, скопившийся на крыше, несет и другую опасность. Мы поняли, что он постоянно давит на кровлю, но иногда способен внезапно сойти с нее под стены здания, в том числе из-за сильного ветра. Это может стать причиной серьезного ущерба различному имуществу либо человеческому здоровью. Но не стоит забывать о комбинировании воздействия снега и сильного ветра. Разрушительная мощь такого союза способна показать всю силу в момент возникновения урагана, смерча или шторма.

Почему-то о такой возможности все забывают. Вероятно потому, что подобные природные явления происходят нечасто. Но рекомендуется подготовиться к их появлению заранее. Для этого необходимо максимально усилить устойчивость кровли и стропильной системы.

Расчетная снеговая нагрузка

Нормативное значение только основа для расчета реально возможного веса снега. Просто использовать нормативное значение для расчета прочности нельзя, так как:

• скаты крыши могут быть наклонными, снег будет разложен на большей площади;
• ветра, сдувающие снег с кровли, в каждой местности свои;
• окружающие строения изменяют влияние ветров;
• теплопроводность крыши может привести к ускоренному таянию и снижению веса.

Для проектирования крыши с необходимой и достаточной надежной конструкцией следует учесть все факторы, влияющие на реальную ситуацию.

Формула расчета

Обязательная для применения проектировщиками формула вычисления снеговой нагрузки дана в СП 20.13330.2016 и выглядит следующим образом: S 0 = c b c t µ S g.

При расчете нормативная нагрузка S g умножается на три коэффициента:

• µ – коэффициент, учитывающий угол наклона ската крыши по отношению к горизонтальной поверхности.
• c t – термический коэффициент. Зависит от интенсивности выделения тепла через кровлю.
• c b – ветровой коэффициент, учитывающий снос снега ветром.

Присутствие в формуле коэффициентов определяет зависимость результата от некоторых условий.

Определение коэффициентов

Рассмотрим значения коэффициентов применительно к зданиям с габаритными разменами менее 100 метров и без сложных кровельных форм. Для крупногабаритных зданий или при ломаных рельефах кровли применяются более сложные расчеты.

Зависимость величины снежного давления на квадратный метр от угла наклона ската крыши объясняется тем, что:

1. На плоских или слабонаклоненных кровлях снег не сползает. Коэффициент µ равен 1,0 при наклоне ската до 25°.
2. Расположение кровли под углом к горизонтальной поверхности приводит к увеличению площади кровли, на которую выпадает норма снега для горизонтального квадрата. Коэффициент µ равен 0,7 на углах 25° – 60°.
3. На крутых поверхностях осадки не задерживаются. Коэффициент µ равен 0, если наклон более 60° (нагрузка отсутствует).

Введение в формулу термического коэффициента c t позволяет учесть интенсивность таяния снега от выделения тепла через кровлю. Как правило, кровельный пирог здания проектируют с минимальными потерями тепла в целях экономии, а коэффициент c t при расчетах принимают равным 1,0. Для применения пониженного значения коэффициента 0,8 необходимо, чтобы на здании было неутепленное покрытие с повышенным тепловыделением с наклоном кровли более чем 3° и наличием действенной системы отвода талых вод.

Ветер сносит снег с крыш, снижая давящий на конструкцию вес. Ветровой коэффициент c b можно понизить с 1,0 до 0,85, но только в том случае, если выполняются условия:

1. Есть постоянные ветра со скоростью от 4 м/с и выше.
2. Средняя зимняя температура воздуха ниже 5С.
3. Угол ската кровли от 12° до 20°.

Рассчитанное значение перед применением в проектных решениях умножают на коэффициент надежности γ f = 1,4, обеспечивая компенсацию теряющейся со временем прочности материалов конструкций.

Пример расчета нагрузки

Расчет снеговой нагрузки на кровлю проведем для здания, которое проектируется для строительства в Хабаровске. По карте определяем категорию района – II, по категории узнаем максимальное нормативное значение – до 120 кг/м 2 . Здание проектируется с двускатной крышей под углом 35 ° к поверхности. Значит, коэффициент µ равен 0,7.

Предполагается наличие в здании мансарды и применение эффективных теплоизолирующих материалов кровельного пирога. Коэффициент c t равен 1,0.

Здание будет построено в городе, этажность не превышает окружающие строения, расположенные на расстоянии двух высот здания. Коэффициент c b следует принять равным 1,0.

Таким образом, расчетное значение равно: S 0 = c b c t µ S g =1,0*1,0*0,7*120 =94 кг/м2

Для расчета прочности, и не только конструкции крыши, но и фундамента, несущих элементов строения, применяем коэффициент надежности 1,4, получив для проектных вычислений значение 131,6 кг/м2.

Применение данных о снеговой нагрузке при создании проекта кровли

Мы выяснили, как рассчитать вес снега на крышу. Теперь гораздо важнее правильно применить рассчитанный коэффициент при проектировании всей кровли и особенно ее стропильной части.

Такая важная и основополагающая часть кровли, как мауэрлат, в принципе, не зависит от снеговой нагрузки, так как ложится на стены и служит для распределения давления стропил на стены дома

Но для качественной и прочной крыши важно учесть некоторые моменты

• Предпочтительнее применять для мауэрлата брус с квадратным сечением.
• Установка производится с условием, что до угла несущей стены должно остаться 3-5 см. То есть мауэрлат примерно на 10 см короче стены, на которую он укладывается.
• При тонких стенах мауэрлат должен быть уложен с перекрытием стены на 4-5 см, то есть быть толще ее на 10 см. В этом случае брус хорошо распределяет нагрузку от стропильной системы и не допускается разрушение краев стены.

Важным моментом в проектировке крыши является расчет стропил. При выборе их сечения и шага учитываются следующие показатели:

длина стропил;
вес планируемого кровельного материала;
снеговая нагрузка;
при планировании стропильной системы кроме веса снега важно произвести расчет ветровой нагрузки на кровлю. Особенно важен этот момент в ветреных регионах или при отдельно стоящем от остальных зданий доме.

Сечение и шаг стропил должны быть рассчитаны таким образом, чтобы не только выдерживать названную выше нагрузку, но и обладать запасом большей прочности

Особенно важно здесь обратить внимание на длину стропильных ног. От этого параметра зависит такой момент, как прогиб бруса

Чем длиннее стропильная нога, тем больше будет ее прогиб. Узнать эту величину необходимо заранее в специализированном справочнике строительных материалов, где собраны значения прогибов разных сечений бруса на погонный метр. Допустимым является прогиб не более 10-15 мм. При большем значении сечении балки увеличивается на 20%.

Не менее важно учесть вес такого кровельного элемента, как обрешетка. Если планируется использование мягкой кровли и создание под нее сплошной обрешеточной системы, то подобная конструкция будет также иметь значительный вес, который в обязательном порядке должен быть учтен при проектировании кровли.

Зависимость нагрузок от угла наклона крыши

Угол наклона крыши определяет площадь и мощность контакта кровли с ветром и снегом. При этом, снеговая масса имеет вертикально направленный вектор силы, а ветровое давление, вне зависимости от направления — горизонтальный.

Поэтому, принимая угол наклона более крутым, можно снизить давление снежных масс, а иногда и полностью исключить возникновение скоплений снега, но, при этом, увеличивается «парусность» крыши, ветровые напряжения возрастают.

ВАЖНО!

Это обстоятельство вынуждает искать «золотую середину», то есть — оптимальный угол наклона кровли, максимально снижающий снеговое давление и, при этом, создающий как можно меньшее препятствие для ветра.

Очевидно, что для снижения ветровых нагрузок идеальной была бы плоская кровля, тогда как именно она не позволит скатываться массам снега и поспособствует образованию больших сугробов, при таянии способных промочить всю постройку. Выходом из ситуации является выбор такого угла наклона, при котором максимально удовлетворяются требования как по снеговой, так и по ветровой нагрузкам, а они в разных регионах имеют индивидуальные значения.

Зависимость нагрузки от угла крыши

Что это такое?

В нашей стране в зимнюю пору опасность представляют не только холода и пронизывающие ветры. Серьезный риск может быть связан со снеговой нагрузкой. Так называют фактор, оказывающий прямое воздействие на срок службы и надежность эксплуатации различных построек. Даже если зима сухая, давление от снега на кровлю и несущие конструкции может быть очень значительно; при увлажнении сила давления существенно нарастает.

Снеговая нагрузка позволяет четко рассчитывать:

• кровлю;

• стропила;

• несущие стены;

• фундамент здания.

Может возникнуть вопрос — что будет, если все же проигнорировать нормативную в СП по регионам или расчетную нагрузку от снежной массы. На первый взгляд, без таких нормативных актов строительство и ремонт зданий проводились веками и даже тысячелетиями. Однако надо учитывать, что именно невозможность точного расчета сильно вредила людям, и глупо отказываться от такого преимущества, которое есть у современных строителей и планировщиков. Рассчитывая несущие конструкции здания, все специалисты исходят из так называемого метода предельных состояний. В разряд этих состояний относят все события, когда кровельные элементы и другие части перестают исполнять свои функции (не могут сопротивляться новым воздействиям либо исчерпывают необходимый запас прочности).

Если он исчерпан, то здание практически немедленно складывается, обрушивается. Но даже если этого не произойдет, то эксплуатировать постройку дальше будет невозможно. Потребуется демонтаж поврежденных или изношенных конструкций. Понадобится строго полная замена всех кровельных материалов, не исключая металлочерепицы и профнастила. Также стоит отметить, что иногда под влиянием воздействующих на крышу сил образуются статические или динамические деформации, которые не разрушают конструкцию, однако, делают ее непригодной для использования.

В норме — и это четко прописывается и в ГОСТ, и в стандартах других стран — снеговая нагрузка рассчитывается по первому состоянию. Это позволяет подойти к проблеме максимально серьезно. Необходимо понимать, что подобная нагрузка на уровне кровли обычно больше, чем у земли. Это связано с доминирующим направлением ветра и уклоном кровли. На отдельных участках снежинки концентрируются в большей степени, чем на иных местах.

Значение снегового воздействия на 1 кв. м. кровельной поверхности составляет по районам (в Паскалях):

• 1 — 500;

• 2 — 1000;

• 3 — 1500;

• 4 — 2000;

• 5 — 2500;

• 6 — 3000;

• 7 — 3500;

• 8 — 4500.

Вот несколько примеров городов из каждого района с определенной нагрузкой по снегу:

• 1-й Астрахань, Благовещенск;
• 2-й Владивосток, Волгоград, Иркутск;
• 3-й Великий Новгород, Брянск, Белгород, Владимир, Воронеж, Екатеринбург;
• 4-й Архангельск, Барнаул, Иваново, Златоуст, Казань, Кемерово
• 5-й Киров, Магадан, Мурманск, Набережные Челны, Новый Уренгой, Пермь;
• 6-й вне густонаселенных мест;
• 7-й Петропавловск-Камчатский;
• 8-й вне густонаселенных мест.

Наполняемость ЗИЛа и КАМАЗа самосвала: сколько кубов песка в кузове

Несмотря на большой тоннаж КАМАЗа, сколько кубов песка в кузове автомобиля по-прежнему хотят знать все закупщики, поскольку именно эта мера веса является общепринятым значением, используемым во всех вычислениях.

На КАМАЗ обычно приходится 12 кубов песка. Сколько ЗИЛ в своем кузове вмещает, также является полезным значением, поскольку многие поставщики осуществляют доставку строительных материалов и в менее крупных размерах. В данном случае вместительность составляет 3 м³. МАЗ используется для доставки 6 м³.

Кузов КАМАЗа может вместить до 18,5 тонн песка.

Очень важно выяснить заранее, заказывая песок, сколько стоит куб сыпучего материала, необходимого вам, и сколько в нем содержится кг. Средняя цена песка речного составляет 8000 руб./м

куб., карьерного – 500 руб./м. куб. Сколько стоит песок с доставкой – зависит от поставщика, объемов песка и расстояния. Средние расценки на услугу в рамках одного города и области составляют 2000-3000 руб

Средняя цена песка речного составляет 8000 руб./м. куб., карьерного – 500 руб./м. куб. Сколько стоит песок с доставкой – зависит от поставщика, объемов песка и расстояния. Средние расценки на услугу в рамках одного города и области составляют 2000-3000 руб.

Сопоставительная стойкость к загниванию натуральной древесины при естественных условиях.

Сопоставительная стойкость к загниванию натуральной древесины при естественных условиях

Класс стойкости	Породы по убывающей природной стойкости	Кратность природной стойкости пород древесины по сравнению со стойкостью заболони липы
1	Лиственница (ядро) Дуб (ядро) Ясень (ядро) Ясень (заболонь) Сосна (ядро) Сосна (заболонь)	9,1 5,2 4,9 4,6 4,4 4
2	Пихта(ядро) Ель (ядро) Пихта (заболонь) Бук (ядро) Ель (заболонь) Лиственница (заболонь)	3,8 3,6 3,4 3,3 3,2 3,1
3	Бук (заболонь) Граб (заболонь) Вяз (ядро) Дуб (заболонь) Клен (заболонь) Береза (заболонь)	2,5 2,4 2,3 2,2 2,1 2
4	Береза (ядро) Ольха (ядро) Осина (ядро) Ольха (заболонь) Осина (заболонь) Липа (заболонь)	1.8 1.5 1.2 1.1 1.1 1
