Как самостоятельно правильно сделать в гараже смотровую яму

Когда и как вести земляные работы

Основные трудности с постройкой ямы возникают при высоком уровне грунтовых вод. Это вынуждает обеспечивать доступ к тыльной стороне стен для выполнения гидроизоляции. Есть много причин начать земляные работы и устраивать смотровую яму еще на этапе заливки фундамента, хотя это, в принципе, можно сделать когда угодно, даже спустя несколько лет эксплуатации. Просто для устройства опоясывающего гидрозамка может потребоваться демонтаж значительной части пола.

Поэтому предлагаем вам вариант с двухслойной обкладкой стен и устройством гидроизоляции в промежуточном слое. В ином случае пол придется демонтировать на 25–30 см шире коробки ямы, а по завершении кладки стен свободное пространство нужно заполнить измельченной и смоченной глиной.

Если же гидроизоляция монтируется между слоями кладки, в полу вырезается внутренний профиль ямы, плюс 50 мм с каждой стороны. После котлован расширяется на 25 см в каждую сторону, таким образом, твердое покрытие пола как бы «нависает» над стенами и сохраняется. Конечно, если пол набран из штучных материалов вроде кирпича или тротуарной плитки, гораздо проще переложить участок пола вокруг ямы, но в случае с асфальтом или бетонной стяжкой рекомендуется сохранить покрытие.

Котлован под яму копается одинаково как для строящегося гаража, так и для используемого. При чистой ширине ямы 80–85 см котлован выйдет 125–135 см, длина соответствует габариту авто, плюс дополнительные полтора метра для заходной части. Глубина котлована выбирается по собственному росту плюс 35–40 см.

Крайне полезный элемент смотровой ямы — поворотная часть сбоку, где размещены ступени для спуска. Существует мнение, что именно Г-образной формы яма и должна быть изначально: более удобный вход и возможность сократить длину ямы в небольшом гараже.

Как сделать пол и стены

Следующим этапом становится укрепление пола. Для этого пруты арматуры связывают проволокой в форме решетки и устанавливают на кирпичи параллельно поверхности.

Изготавливают бетонный раствор из песка, гравия, цемента и заливают в котлован. После высыхания можно продолжать строительные работы. Обычно это происходит через 3 – 4 дня.

Стены делают из кирпича, блоков, бетона. Для ровности натягивают специальные маячки. Не забывают установить ниши. Затем их заворачивают в гидроизоляционный материал. Зазор между стенами и грунтом заполняют глиняной смесью. По периметру пропускают металлические уголки.

Для комфортного осмотра и ремонта легкового автомобиля необходимо хорошее освещение.

Рекомендации специалиста:

• Система освещения должна соблюдать нормы СНиП, согласно которым напряжение не превышает 36 вольт;
• Кабель необходимо приобретать с двойной изоляцией;
• Для освещения используют низковольтные лампы.

Чтобы в смотровой яме было светлее стены рекомендовано окрасить в белый цвет или облицевать светлой керамической плиткой.

Элементы смотровой ямы

Несмотря на кажущуюся простоту, гаражная яма имеет характерные особенности, которые необходимо понимать заранее:

1. Гидроизоляция (ГИ). Безусловный и обязательный скрытый элемент, пренебрежение которым чревато тем, что яму будет невозможно использовать. Главная проблема любых ям и погребов — сырость: автомобиль, стоящий над сырой ямой, сам станет сыреть и гнить.

Примечание. Уровень грунтовых вод (УГВ) может стать препятствием к строительству ямы, т. к. затопляемый резервуар — недопустимое сооружение для гаража.

1. Силовой контур по верхнему периметру. Обычно его делают из уголка, к которому приваривают арматуру, сетку или просто «хвосты», которые запускают в армирование стяжки. Эта стальная рамка нужна для того, чтобы сдерживать давление от авто в динамике и статике. Без неё колёса просто продавят стяжку (которая редко бывает толще 50 мм) и она будет разрушаться и сыпаться в яму. Стальной контур служит также упором для домкрата и местом укладки перекрывающей доски.
2. Ниши. Дают 200% к удобству в работе. Чем их больше, тем удобнее работать. Достаточный размер — высота 300–400 мм, глубина 150–250 мм, длина 400–500 мм. Обычно на яму под легковой автомобиль делают максимум 4 ниши — примерно под каждым колесом.
3. Дополнительные упоры. В районе колёс, при монтаже силового контура, можно заложить дополнительные двутавры или швеллеры (высотой 90–120 мм) для удобства смещения домкрата по высоте. Практика показала, что такие манипуляции в районе ступиц — частая потребность.
4. Освещение. Профи знают, что свет в таких ямах должен быть запитан от 36 вольт. Это исключает возможность возгорания паров топлива и ГСМ. При питании от 220 вольт короткое замыкание или разбитая лампа могут стать причиной несчастного случая, т. к. быстро выбраться из ямы, перекрытой автомобилем, довольно сложно.

Малозначимой особенностью является лестница, ступени которой могут быть сделаны монолитными, заодно со стенами. Такой марш делают чаще всего в больших гаражах с ямами более 5 м в длину. В частном хозяйстве из экономии места применяют обычные приставные лестницы.

Подготовка

В первую очередь понадобится провести комплексные подготовительные работы. Сейчас мы выделим все наиболее важные моменты.

Грунтовые воды

Большое значение имеет один фактор риска – уровень подъема грунтовых вод. От этого во многом зависит конечный успех работы по строительству смотровой ямы. В некоторых случаях приходится отказаться от устройства такой ямы или погреба. Нужно быть заранее готовым к тому, что уровень вод окажется критичным.

К сожалению, в некоторых населенных пунктах вовсе нет геологических специализированных служб, где производят соответствующие изыскания. Но вы можете самостоятельно определить уровень подъема грунтовых вод с достаточно высокой точностью. Это делается следующим образом. Вам нужно выкопать шурф глубиной 2,5 метра. Следите, до какого уровня поднимется вода. Когда подтверждаются худшие прогнозы, то есть воды залегают слишком близко к уровню земли, от строительства смотровой ямы лучше отказаться. Конечно, чисто теоретически, можно обеспечить гидроизоляцию даже в такой ситуации, но тогда яма будет напоминать больше бункер, потребуются большие усилия и вложения в строительство, а опасность затопления все равно сохранится.

Еще один вариант, который поможет справиться с природным фактором риска, заключается в обустройстве дренажа. Бывает так, что автолюбитель занимается своей машиной профессионально, смотровая яма ему необходима, а возможности выбрать другой участок нет. В таком случае следует сделать качественный дренаж подпочвенных вод. Выкапывается специальный дренажный колодец за пределами гаражного помещения, куда и отводится вода. Но такая работа трудоемкая, требует существенных вложений.

Грамотно определяем размеры смотровой ямы

Очень важно сразу точно определить оптимальные параметры смотровой ямы. Она не должна быть слишком большой, но в тесноте работать тоже неудобно

Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Остановимся на методах определения ключевых параметров.

• Длина ямы. Учитывайте параметры автомобиля. Обычно стандартная длина смотровой ямы для легковой машины составляет примерно 4-5 метров. Чтобы обустроить удобный спуск с приставной или монолитной лестницей, надо добавить еще один метр. Это хорошие параметры, которые ориентированы на комфортное, рациональное использование смотровой ямы. Вам уже не понадобится регулярно передвигать автомобиль в ходе проведения ремонтных работ, как это бывает, если яма слишком маленькая, короткая.
• Ширина. Здесь для вас ключевую роль играет расстояние между колесами машины. Стандартный параметр для современных легковых автомобилей – яма с шириной 75-80 см. Такой ширины будет вполне достаточно, при этом она не слишком большая.
• Глубина. Тут все строго индивидуально. Конечно, в смотровой яме работают стоя. Некоторые выкапывают неглубокие ямы, чтобы не провоцировать давление и протекание грунтовых вод, однако работать сидя на табуретке неудобно. Лучше сделать хорошую глубокую смотровую яму. К росту автолюбителя прибавляется примерно 15 см. Когда возникают какие-то сомнения относительно глубины (например, когда в яме планируется работа нескольких людей с разным ростом), разумеется, лучше сделать ее больше. Ведь при необходимости под ноги просто можно сделать небольшой помост.

Когда параметры определены, надо сделать чертеж, а на нем прописать все точные размеры. Потом эта схема переносится на место строительства, выкапывания котлована.

Методы строительства

Процесс строительства во многом будет зависеть от метода обустройства смотровой ямы. Оптимальный вариант – закладывать основу сразу, еще на этапе возведения ленточного фундамента и цоколя гаража. В таком случае и котлован тоже выкапывает экскаватор. Параллельно идут и работы по гидроизоляции, вентилированию и утеплению ямы с гаражным помещением в целом.

Но достаточно часто приходится заниматься строительством уже после возведения коробки гаража. Конечно, тогда и копать котлован приходится вручную.

Обратите внимание на один существенный момент. Вам понадобится грунт от разработки, чтобы потом засыпать им пазухи, а также повышать уровень пола в помещении

Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает.

Смотровая яма, что нужно знать перед постройкой

Наличие смотровой ямы в перечне оборудования гаража не только делает владельца более самостоятельным в деле обслуживания автомобиля, но дает уверенность что в случае продажи гаража его стоимость сразу увеличится на солидную сумму, ведь правильно оборудованная смотровая яма это существенный бонус в оборудовании гаража.

Однако, просто вынуть из пола 1-2 кубометра грунта, залить пол бетоном а стены выровнять кирпичом это только теория строительства, причем не совсем верная, а на практике оборудование смотровой ямы это ответственная и сложная операция.

Первым и наиболее важным вопросом в строительстве этого сооружения стоит вопрос глубины залегания водоносного горизонта. Слишком поднятый к поверхности горизонт грунтовых вод грозит не только подтоплением ямы, но и при определенных условиях созданием в нем условий для разведения рыб. Нередки случаи, когда оборудованная яма, становилась постояннодействующим бассейном, в который постоянно поступала вода из водоносного горизонта.

            Второй немаловажный момент – это безопасность. Относительно безопасности, то здесь необходимо помнить о следующих моментах:

• Правильное размещение смотровой ямы;
• Оборудование ее всеми необходимыми средствами пассивной безопасности;
• Размеры для безопасной работы в ней;
• Наличие вентиляции в яме;
• Использование в качестве электропитания освещения только безопасного напряжения для человека.

Размещение ямы относительно въездных ворот гаража, стен и остального гаражного пространства требует, чтобы постановка автомобиля осуществлялась без дополнительных маневров. А это значит, что постановка на яму автомобиля должна осуществляться с первого раза, при заезде машины в гараж.

            К средствам пассивной безопасности в данном случае относится обязательное наличие отбойников, препятствующих сползанию автомобиля в яму, лучше всего оборудовать отбойники высотой 10-12 см из трубы или швеллера, такая форма не дает возможности съехать в яму. Кроме этого, в яме обязательно оборудуются крепления для установки в них страховочных поддонов, закрывающих яму на то время, пока ей не пользуются.

            Габариты ямы во многом позволяют обеспечить комфортную работу в ней, при этом, для разных типов ям эти размеры могут несколько отличаться друг от друга:

• Для ямы половинного размера глубина и ширина выбирается с таким условием, чтобы можно было находиться под автомобилем на специальной тележке, а до мест ремонта свободно дотягиваться рукой, при этом не касаясь днища корпусом тела, даже при повороте набок.
• Для полноразмерной ямы глубина выбирается с учетом того, что над головой до днища остается пространство минимум в 15 см.
• Ширина ямы обычно выбирается в пределах 1,0-1,1 метра.

Сохранность автомобиля, предохранение его кузова от гниения во многом зависит от правильно оборудованной вентиляции гаража, в которой вентиляция смотровой ямы играет немаловажную роль. Оборудованная по всем правилам вентиляция ямы позволит избежать проблем с повышенной влажностью в гараже и сохранить вузов автомобиля от коррозии и гниения.

Работая под автомобилем необходимо правильно организовать освещение, здесь возможно, использование как традиционных переносных фонарей на удлинителе, так и стационарно установленных влагозащищенных светильников, оборудованных электропроводкой с напряжением 36 или 12 вольт постоянного тока.

Однако, как показывает практика это далеко не полный список необходимых сведений для постройки правильной смотровой ямы, в каждом отдельном случае этот список может быть дополнен и другими пунктами, например, дополнительной полкой для инструментов или двумя выходами с лестницей для удобства работы.

Разбор гаражного пола и земляные работы

Вначале необходимо освободить помещение гаража от посторонних предметов, чтобы не создавались помехи в ходе строительства. По заранее определенным размерам размечается участок пола, по углам будущей ямы забиваются колышки и растягивается бечевка.

Выкапывая котлован, почву выносят наружу. Глину не стоит убирать слишком далеко. Она пригодится для уплотнения стенок. После достижения необходимого уровня по глубине, подравниваются стенки, до полного достижения прямолинейности и вертикальности профиля.

Дно тщательно выравнивается, и насыпается подушка из слоев щебня (до десяти сантиметров) и песка (пять сантиметров). Песок утрамбовывается до достижения максимальной плотности, с добавлением воды. Затем настилается гидроизоляционная пленка.

Гидроизоляция

Гидроизолировать смотровую яму в гараже можно несколькими способами. Каждый из них имеет определенные преимущества. К примеру, наружная гидроизоляция смотровой ямы создается только на этапе постройки. Внутреннюю можно монтировать и после создания полноценной смотровой ямы. Перед работой лучше создать полноценный чертеж, в котором будут указаны все материалы, из которых изготавливается конструкция.

Защита смотровой ямы снаружи

Если в месте возведения гаража почвенные воды залегают очень глубоко, к примеру, ниже 2,5м, гидроизоляцию смотровой ямы можно не выполнять

Важно проверять уровень почвенных вод весной. Если даже во время половодья он не поднимается выше указанного показателя, о гидроизоляции можно не беспокоиться

Однако геологическая обстановка может меняться. В сухом месте запросто может появиться вода спустя несколько лет. При уже имеющейся смотровой яме следует оборудовать ее изнутри. Для этого используют специальные пропитки. Они глубоко проникают в структуру камня и отлично защищают смотровую яму от проникновения воды.

Для наружной гидроизоляции смотровой ямы применяются разнообразные пленки. Котлован застилается такими изделиями от одного кря до другого. При этом необходимо делать выпуск по 15 см с каждой стороны. Укладывать полотнища необходимо внахлест. Стыки соединяют двусторонним скотчем. Пленка должна хорошо прилегать к стенам. Для этого ее необходимо расправить. Во время монтажных работ нужно внимательно следить за сохранением целостности пленки.

Внутренняя гидроизоляция смотровой ямы

В качестве внутренней гидроизоляции смотровой ямы используется специальная пропитка. Такую гидроизоляцию называют обмазочной. Смотровая яма в гараже может обмазываться специальным составом для бассейнов. При использовании такого материала на поверхности стен появляется водонепроницаемая пленка, которая по внешним параметрам и характеристикам напоминает резину. Она обычно окрашивается в голубой и после застывания отлично моется. При использовании такого состава обработку следует проводить минимум 2 раза.

Другой вариант защиты смотровой ямы от воды – использовать грунтовку, в основе которой лежит цемент. В ней содержатся полимерные частицы, способные надежно блокировать маленькие каналы, пропускающие влагу. При выполнении одной из таких мероприятий гигроскопичность стен значительно снижается. Если в яме постоянно появляется вода, следует провести обработку 2 раза.

Устройство кессона в смотровой яме

Чтобы смотровая яма в гараже была надежно защищена от влаги, можно выполнить кессон. Для этого из металлических листов сваривают короб и устанавливают в котлован. Его необходимо обработать антикоррозийными средствами. При герметичном выполнении сварных швов вода проникать в яму не будет. Если воды слишком много, кессон может «всплыть».

Для исключения такой ситуации следует приварить к кессону уголки, уходящие на 1,5 м в грунт. Чтобы не проводить масштабные земляные работы, следует перед монтажом кессона забить в грунт уголки, а их концы оставить снаружи. К кессону они привариваются после его помещения в котлован. Яму при этом придется выполнить больших размеров. Преимущество такого решения заключается в том, что уголки будут забиты в более плотный грунт и держать кессон будут лучше.

Существует еще одни способ избежать поднятия кессона в смотровой яме под действием грунтовых вод. На некоторой высоте необходимо выполнить дырку. Через нее вода будет поступать в кессон по мере подъема. Впоследствии ее выкачивают. Такая смотровая яма может простоять больше 20 лет, пока металл не проржавеет.

Приямок для водосбора в смотровой яме

При наличии уже готовой ямы вода все равно может в нее проникать. От этого иногда не спасает и обмазочная гидроизоляция. В таком случае придется сооружать дренажную систему. Она может располагаться вокруг всего гаража. Также можно выполнить специальную ямку, в которой будет собираться лишняя влага. Выполняется приямок в углу ямы. Скапливающуюся воду впоследствии выкачивают из приямка насосом. Система может работать автоматически. Для этого в приямок устанавливают датчик уровня воды.

Под приямок следует выполнить опалубку, а затем залить в нее бетон. После этого необходимо выполнить гидроизоляцию приямка. Она обычно проводится вместе с гидроизоляционными работами, выполняемыми по всей смотровой яме.

При такой гидроизоляции полное избавление от сырости невозможно, поэтому на пол настилают доски. Защитить их от гниения получится при помощи специальной обработки. Можно купить специальную пропитку для дерева, которое контактирует с грунтом.

Внешняя гидроизоляция смотровой ямы своими руками

Вопрос относительно гидроизоляции решается на стадии планирования земляных работ, о чем подсказывает влажность грунта. Когда подземные воды залегают глубоко, то необходимость во внешней гидроизоляции отпадает, но, как показывает практика, о ее монтаже следует все-таки позаботиться.

С этой целью выравниваются стенки котлована, а дно котлована трамбуется и создается песчаная подушка высотой 5 см, которая смачивается водой и песок также трамбуется.

При близком расположении грунтовых вод вместо подушки из песка используется хорошо утрамбованная жирная глина. Затем на песчаной подушке размещается два слоя щебня разных фракций по 5 см, которые тоже тщательно трамбуются, и накрываются слоем влажного хорошо уплотненного песка толщиной 5 см.

Наиболее простой и дешевой гидроизоляцией считается битумный вариант, в котором используются рубероид, рубемаст, технониколь, но ее срок службы не превышает 10 лет. Битумная гидроизоляция укладывается в два слоя с использованием горячей смолы.

Более долговечна (свыше 50 лет) гидроизоляция из полимерных мембран и гидроизоляционной пленки (акваизол, бикрост, бутилкаучук), которые используются для гидроизоляции бассейнов, но они монтируются на армированный каркас из геотекстиля.

На этой же стадии с одного из краев котлована для надежности оборудуется приямок для скопляющейся воды и последующей ее откачки дренажным насосом. Дно приямка также выстилается гидроизоляционными материалами, и он заливается бетоном, а для страховки еще оборудуется кессоном из металла.

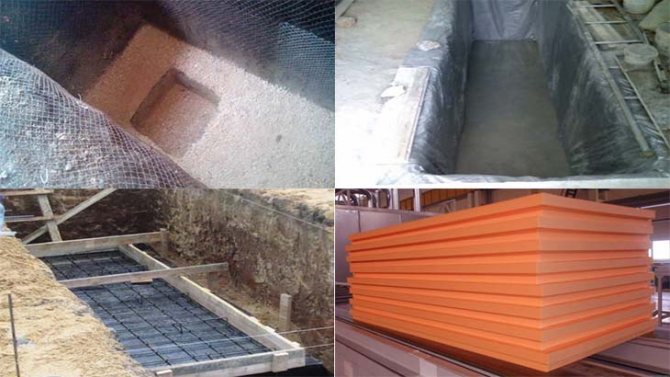

Полотнищами гидроизоляционного материала застилается дно и стенки котлована внахлест с запасом 10-15 см, стыки между которыми для герметичности склеиваются двухсторонним скотчем или посредством паяльной лампы, но перед этим пленка аккуратно расправляется без ее физического разрушения.

Края гидроизоляции закрепляются подсобными материалами, чтобы предотвратить скатывание их с котлованных стенок.

С целью утепления конструкции смотровой ямы наиболее пригоден ЭППС (экструдированный пенополистирол), которому не страшна сырость, он не поддается гниению, не подвержен размножению бактерий и плесени, а также выдерживает немалые нагрузки.

Заметный эффект получается, когда толщина утеплителя более 50 мм и он укладывается между гидроизоляцией и армирующим каркасом.

Армирование бетонного основания пола осуществляется стальными прутьями диаметром 8-10 мм с ячейками размером до 15 см, места пересечений которых скрепляются вязальной проволокой, но в этом отношении неплохо себя зарекомендовала также кладочная сетка.

Армированный каркас устанавливается на осколки кирпичей выше на 3-5 см дна смотровой ямы, в углах которого и по длинным сторонам будущей диагностической ямы не лишними будут вертикальные штыри, к которым впоследствии удобнее крепить арматурную сетку стен.

Пол заливается слоем бетона не ниже марки М200 и высотой 7-10 см, в который добавляются гидрофобизирующие вещества для улучшения гидроизоляции. В ходе укладки бетонной смеси она уплотняется бетонным вибратором или в простейшем варианте штыкованием посредством металлического прутка для удаления воздушных пазух.

Поверхность пола выравнивается по уровню, и через пару недель, когда бетонная смесь затвердеет, можно начинать создавать стены конструкции.

Материалы для крышки

Сразу стоит сказать, что нет каких-либо четко указанных материалов, которые могут использоваться для создания крышки на яму.

Применять можно практически любые достаточно прочные сегменты, а также конструкции в зависимости от наиболее приемлемых инженерных решений. Вполне можно создать секционную конструкцию, состоящую из металлических рам, или набить деревянный щит, состоящий из доски 35 мм толщиной.

Основной сложностью в выборе материала является баланс между легкостью перемещения конструкции и ее прочностью.

Чем больше вы возьмете полотно, тем легче будет поднимать и убирать перекрывающие панели. Разумеется, прочность конструкции также играет большую роль.

Учитывая, что чаще приходится именно убирать и вновь укладывать перекрывающие щиты, чем полагаться на их прочность, специалисты рекомендуют создавать достаточно облегченную конструкцию.

Неплохой вариант щитов можно сделать из деревянных брусьев 4 на 4 см. По длине такие элементы должны соответствовать расстоянию между торцевыми стенами.

Разумеется, размеры самой крышки самым непосредственным образом зависят от установленной уже рамы. Можно просто нарезать подходящие по типу сегменты и уложить их прямо на уголки рамы.

Если вы применяете деревянные конструкции, в обязательном порядке необходимо обработать их антисептическими средствами и покрыть защитным лаком или краской.

Сборку щита можно осуществить при помощи оцинкованных метизов. Для того, чтобы обеспечить наиболее адекватный контакт внешнего края полотна крышки с самой рамой, обычно вся конструкция обшивается пластиковой либо стальной лентой по периметру.

Разумеется, толщина должна обеспечивать свободную, но достаточно плотную укладку щита. Можно снабдить такую конструкцию пола механизированными системами открывания, сдвигать ее в виде шторки или собирать как жалюзи.

Постройка смотровой ямы

Когда все расчеты будут выполнены, можно начать разметку смотровой ямы. Для этого по ее углам вбивают колья, а между ними натягивают веревку. По выполненной разметке необходимо начать рытье котлована. Земля обычно выносится и хранится перед входом в гараж. Ширину и глубину смотровой ямы следует определить до начала выкапывания котлована.

Стены из кирпича

Во время рытья котлована для смотровой ямы необходимо следить за уровнем влажности. Проектная глубина учитывает толщину стяжки пола. Если она будет достигнута, а воды еще не предвидится, можно не выполнять гидроизоляцию. Однако, чтобы не рисковать, следует сразу застелить смотровую яму гидроизоляционной пленкой.

Затем следует выровнять стенки. Необходимо удалять ямы и земляные горбы. Дно тоже следует выровнять и утрамбовать. Грунт должен быть хорошо уплотнен. На дно следует засыпать щебень, а сверху – песок (5 см). Песок во время трамбовки необходимо смачивать. Трамбовка осуществляется до состояния высокой плотности материала. Нога после наступания не должна в нем отпечатываться. Затем смотровую яму устилают пленкой гидроизоляции.

Материал тщательно разравнивают, заправляют в углы. Полотнища следует укладывать с перехлестом в 15 см. Их проклеивают при помощи двустороннего скотча. Для исключения скатывания краев их следует прижимать подручными средствами.

На дно смотровой ямы необходимо монтировать утеплитель, а сверху – сетку армирования. Сверху заливают бетон М200. Его минимальная толщина должна равняться 5 см. Для более простого ориентирования в процессе укладки на пленку наносят специальные отметки. При использовании цемента М400 необходимо следовать таким пропорциям:

• 5 частей щебня – он должен быть мелким или средним;
• 3 части песка;
• 1 часть цемента.

После необходимо подождать несколько суток, пока бетон не приобретет 50% прочности. Более точную дату можно определить с учетом температуры. При показателе около +20 градусов нужно ждать около 6 дней. Если температура равна +17 градусам, придется оставить бетон на 2 недели.

После застывания пола можно приступать к устройству стен смотровой ямы. Многие автовладельцы решают выполнять их в полкирпича. До уровня локтя можно пользоваться круговым методом укладки. Когда кладка стен смотровой ямы достигнет уровня 1,2 м, следует выполнить нишу для различных инструментов. Ее высота равняется 3 рядам кирпичей. Сверху углубления укладывается обработанная доска.

Затем стенки гонятся до уровня пола гаража. Сверху на стены кладут уголки сталь лучше выбирать толщиной 5 мм. Уголок необходимо развернуть таким образом, чтобы одна из его полок свешивалась вниз, а вторая закрывала собой верх кирпича. Исключить обрушение стен можно, приварив к уголку закладные, связывающиеся с поясом армирования.

Стены из бетона

Чтобы отлить качественные бетонные стены смотровой ямы, понадобится соорудить прочную опалубку. Ее обычно возводят из фанеры с влагостойкой структурой. Толщина листового материала должна быть 16 мм. Могут использоваться панели ОСП. Щиты нужных габаритов следует сбить между собой и укрепить с внешней стороны брусками. Это необходимо, чтобы они не прогибались под действием бетона.

После этого понадобится установить внутренние щиты. Толщина бетонных стенок смотровой ямы должна быть минимум 15 см. Для исключения деформации щитов опалубки необходимо укрепить их распорками. Заливку следует производить за 1 раз. Залитое пространство обязательно штыкуется. Для более качественного выгона воздуха из раствора следует применять глубинный вибратор. Опалубка снимается спустя 3 недели после заливки раствора. Затем можно начинать монтаж пола.

Постройка смотровой ямы

Перед началом строительства на полу гаража проводится разметка, в которой определяют наиболее правильно используемую траекторию заезда автомобиля, расстояние от въездных ворот и до стены, устанавливают разметочные маяки по размерам будущей ямы.

Отрывка котлована осуществляется с условием запаса по размерам минимум 20 см с каждой стороны, то есть при ширине 1 метр котлован под яму должен быть не меньше 1, 4метра. Такой запас необходим для устройства гидроизоляционного замка из глиняного раствора. Глубина отрывки должна быть на 15-20 см ниже необходимого размера глубины сооружения. Длина ямы должна быть больше длины автомобиля как минимум на 1 метр, это необходимое расстояние для установки лестницы и удобства спуска в яму.

После отрывки котлована, проводятся работы по гидроизоляции дна ямы. Сначала дно утрамбовывается и отсыпается песком, а дальше заливается слоем глиняного раствора толщиной 10 см. После высыхания глины на дно укладывается слой полиэтиленовой пленки большой плотности, для этого берется отрезок, который полностью обеспечит покрытие как дна, так и стен ямы.

Поверх покрытого слоем пленки дна устанавливается арматурный каркас и опалубка для заливки дна бетоном. Заливка делается одновременно, с таким расчетом, чтобы толщина дна была минимум 10 см. Ширина заливки зависит от того какой конструкции планируется возводить стены – для кирпичной кладки ширина увеличивается на 2 ширины кирпича, а для бетонной заливки на 20 см – из расчета по 10 см ширины на каждую стену ямы.

Возведение стен обычно начинается после 4-5 суток высыхания дна. Однако, сначала в яме монтируется вентиляционная вытяжка, она размещается в нижней части ямы, на высоте 20-25 см от дна, системы вентиляции монтируют из канализационных пластиковых труб или труб для вентиляции, диаметром не менее 100 мм. Трубы соединяют и фиксируют в верхней части, так чтобы пленка гидроизоляционного барьера охватывала трубы снаружи, разрезов пленки для того, чтобы пропустить трубы не делают.

Кирпичная кладка делается на цементный или известково-песчаный раствор, строго выдерживая размеры и вертикальность кладки. Кладку делают на высоту 10-15 см ниже уровня пола.

При устройстве бетонной заливки стенок ямы устраивают опалубку и арматурный каркас из арматуры или проволоки диаметром 8 мм в виде клетки с размерами 12-15 см. по всему периметру. При заливке используется в качестве наполнителя щебень или гравий мелкой фракции, при заливке необходимо тщательно осуществлять уплотнение всех ячеек заливки.

После того как заливка будет выполнена и бетон наберет свою прочность, через 5-7 дней после окончания заливки или кладки кирпича необходимо провести заливку глиняного замка вокруг конструкции. Для заливки используется жирная глина, разведенная водой до состояния домашней сметаны, для того чтобы ускорить процесс схватывания глиняного раствора можно в состав раствора добавить небольшое количество конторского клея, примерно 200 грамм на 30 литров раствора, заливка также должна осуществляться одновременно без перерывов для формирования монолитного слоя. После того как будет осуществлена заливка глиняного замка наступает время устройства остальных элементов смотровой ямы.

Габариты смотровой ниши

Для эффективного использования площадей, выделенных под гаражную застройку, желательно ещё на стадии проектирования проработать вопрос зонирования участка, предполагающего его оптимальную разбивку в пределах периметра строения.

Вполне логично, что при проведении этих работ пристальное внимание должно уделяться рабочей зоне с расположенной в её пределах смотровой ямой. Кроме того (при условии, что площадь строения достаточно велика), необходимо заложить в проект и зону стоянки, находящуюся в стороне от смотровой ниши. Это позволит вам уберечь свой автомобиль от накапливания конденсата, способного оказать разрушающее воздействие на его днище

Это позволит вам уберечь свой автомобиль от накапливания конденсата, способного оказать разрушающее воздействие на его днище.

При выборе линейных размеров будущей смотровой ниши следует исходить в первую очередь из габаритов самого автомобиля, а также из соображений удобства работы в ней, т.е. учитывать физические данные работающих в яме людей).

Для определения ширины котлована следует исходить из параметров колесной базы автомобиля с учётом возможных модификаций. В том случае, если вы ещё не определились с моделью машины – выбирайте усреднённое значение этого габарита (порядка 75-80 см).

Глубина ямы выбирается с учётом индивидуальных особенностей владельца, что позволяет создать достаточно комфортные условия работы в ней. При этом оптимальное значение этого параметра устанавливается по формуле: рост человека +12-15 см.

Зачем нужна вентиляция в смотровой яме

В гаражном помещении вентиляция необходима. Только она может обеспечить своевременное устранение излишков влаги. Даже при идеально выполненной гидроизоляции в гараже может стать сыро. И в первую очередь так происходит, когда на улице идет дождь или снег. Ведь автомобиль заезжает в гаражное помещение мокрый. И такая проблема сразу же решается при хорошей вентиляции: излишняя влага просто испаряется и выносится потоком воздуха через вытяжную трубу.

Если это не гарантировать, чрезмерная влажность способна создать два важнейших фактора риска: для гаражного помещения и непосредственно для машины. Конструкция строения начинает разрушаться из-за развития плесени, грибка. Автомобилю же страшна коррозия металла, которая также возникает вследствие сырости.

Казалось бы, сухо должно быть только в гараже, ведь машина стоит не в смотровой яме, а над ней. Но на самом деле из ямы влажный воздух будет расходиться по всему помещению в соответствии с принципом сообщающихся сосудов. Кроме того, сама яма тоже должна быть в хорошем состоянии. Оттуда необходимо устранять испарения химикатов, запахи. Воздух там должен быть свежим, ведь в яме долгое время находится автолюбитель, когда работает с машиной.

Что учитывается при оборудовании смотровой ямы?

Углубление, как уже упоминалось ранее, делается в основании гаража. Следовательно, обязательно необходимо знать уровень пролегания грунтовых вод. Иначе оно постоянно будет влажным или затопленным. Проводить какие-либо работы в подобных условиях нельзя, поскольку это несет в себе угрозу жизни. Оптимальная глубина залегания составляет два с половиной метра ниже уровня земли. Если она выше этого показателя, обустройство ямы запрещено.Защита конструкции не позволит устранить данный недостаток. Влага будет скапливаться постоянно, а автомобиль в подобных условиях начнет подвергаться коррозийным процессам. В подобных ситуация яму делают эстакадной и располагают на улице, но неподалеку от самого гаража. Это актуально как для конструкций, используемых на предприятиях, так и для частных сооружений. Если пренебречь данной рекомендацией, узлы машины будут ржаветь.

Пластиковые модели

Сегодня производители изделий из полимерных и пластмассовых материалов предлагают готовые пластиковые ямы для гаража. Надо отдать должное данному виду продукции, которая упростила сооружение смотровых ям. Предложений на рынке с каждым годом все больше и больше. Здесь не только широкий размерный ряд, но и разнообразие сырьевого материала, да и цены значительно разняться.

Для готового котлована нет надобности проводить гидроизоляцию. Главное – заложить хорошую песчаную подушку и засыпать песком пространство между стенками выкопанного углубления и сами пластиковым изделием.
