Как правильно сделать слив воды из бани

Как устроить на свайном и монолитном бетонном фундаменте

Нередки конструкции бань с фундаментом в виде цельной бетонной плиты. Их особенно часто можно видеть в регионах, где есть местный завод ЖБИ и все дома строят из них. Основная сложность — невозможность проложить трубу по центру для стока.

На фундаменте из плиты (так называемый фундамент «лыжа») слив воды в бане обеспечивается отливкой другой стяжки с наклоном и желобом. Удобна конфигурация с двумя или тремя скатами.

Можно пойти другим путем и сделать на плитном фундаменте обычный слив с трубой в центре.  Плита небольшой толщины может быть просверлена посередине, но сверление бетона, тем более отверстия большого диаметра под сток — дорогостоящее занятие. Иногда фундаменты составляют из двух плит. В этом случае сточная труба бетонируется в шов между плитами.

На свайном фундаменте слив в помывочной бани организуется по той же схеме, что и на монолитной бетонной плите. Сейчас популярны винтовые свайные фундаменты. После установки всех сваи они связываются стальным сварным ростверком сверху.

Сваи располагаются по сетке. В получившиеся ячейки ростверка и двутавровой балки заливается бетон на арматурной сетке. Иногда пол делают из МДФ плиты.Этот вариант не рекомендуется из-за своей уязвимости к влаге.

Толщина бетонной стяжки получается небольшой и воронкообразное углубление ей придать становится затруднительно.Тогда перед тем, как в бане сделать слив воды, уровень пола поднимают на 10 см.

Как сделать слив в бане под полом

При банных процедурах вода стекает непосредственно на пол (если речь не идет о принятии душа в специально оборудованной душевой кабине). Следовательно, этот пол должен либо пропускать воду ниже, в водосборник, либо быть водонепроницаемым и устроенным с уклоном к водосборнику. Первый тип конструкции реализуется при устройстве деревянных полов с намеренно оставленными щелями или деревянной решетки.

Вода, проникая в щели, стекает ниже, в подвал или через дощатый пол на грунт, постепенно испаряется. Доски высыхают и становятся готовы к новому использованию.

Однако такой пол все же сохнет достаточно долго (особенно при небольшом зазоре между настилом и основанием), поэтому лучше устраивать двухслойный деревянный настил, как показано на рисунке ниже.

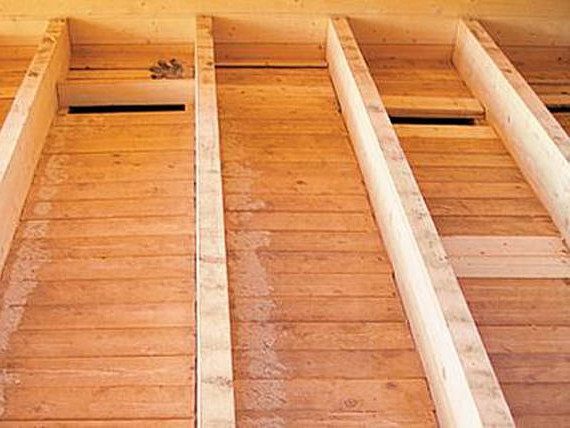

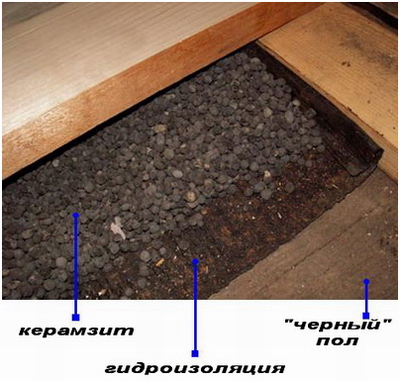

В таком варианте вначале устраивается черновой настил с промежутками между досками 20…50 мм, далее укладываются лаги так, чтобы обеспечить сток к сливному отверстию, после – еще один слой досок с уже меньшими (10…15 мм) промежутками. Разумеется, доски чистового пола укладываются так, чтобы зазоры между ними не совпадали с щелями в нижнем слое. Но такой вариант приемлем в основном для «летней» бани, когда сквозняки и холод снизу не критичны для температуры в парной и помывочной.

Другой, относительно бюджетный вариант «холодного» пола – установка лаг на асбестовые или другие трубы.

При этом трубы кладутся на уплотненной щебнем и песком подушке, а лаги – непосредственно на трубы. В этом случае протекающий пол проветривается лучше, а вода уходит в грунт через слой щебня и песка, очищаясь таким образом. Кроме того, уплотненная подушка не дает влажной почве так быстро расползаться.

Интересно: если нет желания или возможности устраивать подушку по всей площади подполья, можно сделать более тонкий слой и выполнить траншею с большей глубиной в месте наиболее активного стока.

Канализация в бане: принцип изготовления

Баня является довольно специфическим строением, которое нуждается в определенном подходе при изготовлении. Особого внимания заслуживает система слива, поскольку она значительно отличается от подобных конструкций в обычном доме. Учитывая это, канализация в бане изготавливается по  особой технологии с учетом специфики каждого помещения.

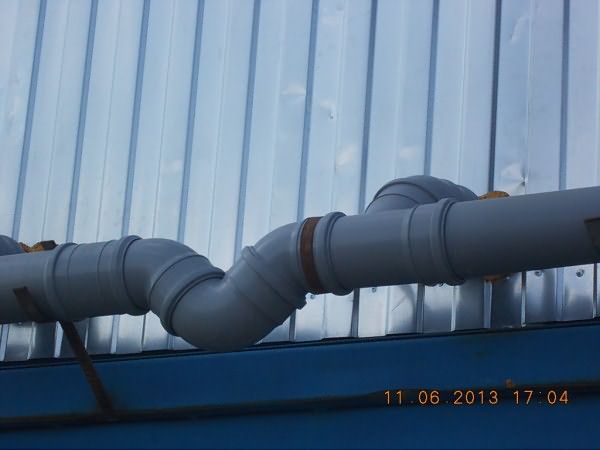

Любительское фото основной системы слива, которая вводится в помещение через фундамент

Принцип изготовления

Внешний вид слива замурованного в бетонный пол с определенным наклоном

Организация слива

• Прежде всего, стоит отметить, что полы в данном строении лучше всего изготавливать из бетона, а поверх них монтировать на лагах половую доску. При этом между ней создают небольшие щели, чтобы вода могла стекать на защищенную гидроизоляцией поверхность.
• Основная канализация бани располагается в помывочной. Для этого при создании фундамента в нем делают отверстие, в которое устанавливают сливную трубу. Ее фиксируют под небольшим углом, направляя в выгребную яму или систему.

Принцип фиксации главной сливной трубы с созданием определенного наклона

Под половым покрытием необходимо создать гидравлический клапан. Он будет защищать помещение от неприятных запахов и холодного воздуха снаружи. Для того чтобы реализовать такое устройство канализации в бане можно использовать специальные сифоны, которые продают в любых хозяйственных магазинах.

Принцип действия водяного затвора в канализации

Далее перед началом создания бетонных полов в сифон вставляют сливную трубу с воронкой, которую заливают, оставляя на поверхности только сливную часть. Необходимо отметить, что перед тем, как приступать к изготовлению пола ту часть системы, которая будет соприкасаться с цементом, нужно защитить демпферной лентой, чтобы при расширении поверхности в результате нагрева она не повредила материал.

Совет! Перед установкой трубы необходимо дополнительно утеплить, чтобы при сильных морозах вода в них не замерзала и не создавала пробки.

Реализация водяного затвора с использованием различных угловых соединений

Трапы

Дальнейшее устройство канализации бани представляет собой изготовление трапов.

• Для начала сразу следует отметить, что все данные работы производятся во время изготовления полов.
• Все поверхности при их заливке делают под небольшим уклоном к той стене, которая ближе всего расположена к помывочной, поскольку канализация из бани выходит именно из этой комнаты.

Простейший вид реализации канализационного слива без вывода наружу

Изготавливают трапы в самой низкой точке помещения. Для этого перед заливкой полов на поверхность устанавливают половинки труб, которые также монтируют под наклоном к общему стоку. Такие изделия можно создать своими руками или приобрести готовые элементы на рынке строительных материалов.

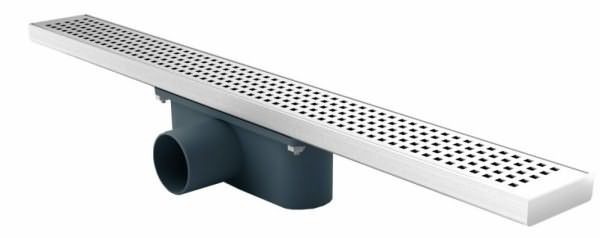

Специальные трапы с защитой, которые предполагают подключения к трубам

• После того, как полы будут залиты, на них нужно нанести слой гидроизоляции. В качестве него стоит применять специальную мастику. В современных магазинах продается специальный состав, изготовленный именно для бани, который отлично переносит высокую температуру и не выделяет вредных веществ.
• Стоит отметить, что инструкция по монтажу предполагает организацию слива в бане таким образом, чтобы вода, которая проникает через щели в половой доске, по наклонной поверхности попадала в трапы, а оттуда в основной слив, расположенный в помывочной.

Специальный слив, который предполагает не только центральный отвод воды, но и имеет окантовочную грань для стыковки с трапами

Данная система довольно проста и практически никогда не забивается. Для ее обслуживания достаточно пролить пол большим количеством воды с антибактериальными добавками. При этом нужно помнить, что цена конечного изделия будет настолько мала, что по сравнению с другими принципами организации слива ее можно назвать бесплатной.

Совет! Если в качестве финишного покрытия будет использоваться плитка, то трапы необходимо делать открытые, вровень с поверхностью.

Оригинальное решение с созданием большого гидравлического затвора, общего трапа и вывода в канализацию или сливную яму

Вывод

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также на основании текста, который представлен выше, можно сделать вывод о том, что изготовление канализационной системы в бане своими руками является довольно сложным процессом, который затрагивает создание фундамента и бетонирование полов.  При этом канализация в бане может быть разной, хотя использование сливных трапов настолько просто, что его применяют практически повсеместно.

9ban.ru>

Устройство слива в непротекающем деревянном полу

Система, которая может применяться круглый год, но является несколько более сложной, чем предыдущая.

Пошаговая инструкция

• При выполнении фундаментных работ произвести установку сливной трубы.
• Патрубок поднять на отметку чистого пола.
• Произвести гидроизоляцию фундамента, затем уложить балки, и выполнить работы по устройству основания с предусмотренным в нем отверстием для патрубка.

При устройстве черного пола уложить доски с углом наклона 4-6 градусов, организовав слив к трубе.

• При укладке теплоизолирующего материала предусмотреть отверстие для патрубка.
• Произвести устройство финишного дощатого покрытия, смонтировать в месте выхода патрубка принимающий трап.

Подготовка в моечной

Вода в моечной попадает на пол, когда купаются с использованием ручных ёмкостей или под душем. В моечной часто обустраивают несколько душевых кабин. Перед отведением воду нужно собрать в одно место. Это главное условие для того, чтобы её можно было отвести. Второе требование — отсутствие застоя воды в самой водоотводящей системе.

Стоит избегать систем, где наполняется емкость, а труба для слива расположена вверху. В подобных случаях вода будет застаиваться, что в теплом климате приводит к появлению запаха в бане. Варианты с накопительными емкостями в самой бане недопустимы, а вот с выносом за ее пределы — часто пользуются.

Любое устройство слива в бане имеет либо воронкообразное углубление, либо наклонную плиту с желобом. Есть вариант комбинирования этих двух способов, когда желоб устанавливается не с краю стяжки, а по центру.

Собирающая система в этой конструкции имеет вид двух скатов.Основной метод получения подобной поверхности — отливка из бетона. Она может быть либо на подготовленном грунте (на подсыпке), либо на плите на сваях, на фундаментной плите, и даже на каркасном полу.

На этапе закладки фундамента во внутреннем периметре сооружают теплую влагостойкую подсыпку из керамзита или щебня.Щебень не является теплоизоляционным материалом, но для этой цели вполне пригоден.

В толщу засыпки закладывают канализационную трубу, открывающуюся в центр. На засыпку заливается стяжка, которая будет отводить воду.

Стяжки с уклоном легче отливать, чем воронкообразные. Их недостаток — требуется больший зазор между чистовым полом и водоотводящей стяжкой. Такая схема рекомендуется для бань со столбчатым или ленточным фундаментом на грунте.

Если фундамент из бетонной плиты или свайный, то оптимальна будет схема с воронкой. Бетонный заливной пол в бане со сливом изготавливается примерно так же, как и обычная стяжка, только вместо разравнивания поверхности ей нужно придать уклон.

Прокладка сливной трубы из бани

Выход канализационной трубы в яму

Начинается обустройство сливных ям с прокладки сливной трубы, которая будет вести из бани к очистному сооружению.

• Сооружение сливной трубы начинается при строительстве фундамента для бани.
• При проведении трубы не допускается поворотов, загибов и стыков. При несоблюдении этого требования, возникает риск образования засоров.
• После установки сливной трубы производят заливку пола в бане бетонной стяжкой, при этом, пол выполняется с уклоном в сторону трубы. После того, как стяжка высохнет, на пол можно положить кафельную плитку или другой, устойчивый к влаге отделочный материал.
• Сливное отверстие трубы следует защитить решеткой, чтобы исключить попадание в трубопровод мусора.

Совет! Утепление пола в бане, как правило, не делается. Так как правильно построенный пол быстро прогревается при топке печи и не пропускает наружный холод. Сливная труба, проложенная с необходимым уклоном, утепления, также, не требует.

Классификация

Отводы воды из бани классифицируются зависимо от конструкции, наличия автоматических механизмов. Каждый из них имеет особенности.

Безнапорный

Безнапорные устройства — простые конструкции, которые устанавливаются в небольших банях. Подходят для парилок, в которых водные процедуры одновременно выполняет не больше 2 человек. Жидкость стекает в слив по мере покрытия пола. Чем ее больше, тем быстрее будет стекать жидкость.

Напорный

Сложный вид конструкции для стока воды. Система оборудуется электронным механизмом всасывания жидкости. Водной предбаннике может одновременно мыться много людей. Вода не сможет перелиться через пороги комнаты.

Врезной

Полукруглый слив, который изготавливается из толстого пластика, металла, бетона. Слив находится над поверхностью земли. Под местом для стока жидкости нужно сделать углубление. В противном случае вода будет растекаться по дачному участку.

Устройства для приёма стоков

В прежние времена сточные воды уходили через щели в половицах под пол, а оттуда просачивались в грунт. Если баней пользуются от случая к случаю, к примеру на даче, и количество парящихся при этом небольшое, этот приём можно использовать и теперь. Но такой вариант годится лишь для летнего времени, поскольку сквозь щели в досках в баню будет поступать холодный воздух.

Поэтому гораздо чаще используется сливной колодец, который размещают вблизи бани, по возможности в самом низком месте. Выкапывают яму не ближе чем 1 м от бани и глубиной 1,5 м. В неё по канализационной трубе, проложенной под полом, будут стекать стоки

Важно, чтобы канализационная труба была заложена на уровне, где вода не замерзает, то есть от 0,5 м в южных районах до 1,5–2 м за Уралом и в Сибири

Герметичные ямы

Такие колодцы целесообразно устраивать на глинистом грунте, который препятствует продвижению стоков вглубь. При обустройстве колодцев дно их дополнительно бетонируют, чтобы получить герметичную ёмкость. После того, как бетон затвердеет (на что потребуется четыре недели), устанавливают бетонные кольца и закрывают яму крышкой.

Хорошую герметичность обеспечивает пластиковая ёмкость большого размера. Сбоку в ней вырезают отверстие под канализационную трубу диаметром 100 мм, выходящую из фундамента бани. Наверху следует сделать отверстие меньше для вентиляции, в которое вставляют небольшой отрезок трубы.

Удалить сточную воду из герметичной ямы можно двумя способами: вычерпать её ведрами или вызвать специальную ассенизаторскую машину. Это хлопотно, поэтому, если позволяет грунт, предпочтительнее сделать колодец, сточная вода из него будет уходить в землю.

Дренажный колодец

Если дно колодца песчаное, а грунтовые воды залегают глубоко, делают колодец без заливки дна, чтобы затекала вода в яму и уходила в грунт. В таком случае стены его можно укрепить старыми покрышками от колёс машин, а на дно насыпать слой щебня, битого кирпича, гальки в качестве дренажа. Тогда стоки будут уходить под землю, проходя очистку. Кроме того, стенки и дно колодца покроются илом, в нём поселятся бактерии, которые также будут способствовать биологической очистке стоков.

Простейшим дренажным колодцем может быть приямок под полом, расположенный у одной из стен бани. Размеры его небольшие: 50 см в ширину и 60 см в глубину. По трубам или желобам вода стекается в него из моечной и уходит в грунт. Необходимо, чтобы у него была хорошая пропускная способность, то есть глина для обустройства приямка категорически не подходит. Есть и ещё одно ограничение: приямок можно устраивать только при свайном фундаменте.

Слив в грунт и фильтрация

В те времена, когда не существовало канализации, вода в бане не застаивалась и её не вычерпывали ведрами. Она уходила под пол через щели в половицах и впитывалась в грунт. Важным условием было лишь чтобы постройка возводилась не на глинистых почвах, препятствующих проникновению стоков в грунт.

Для фильтрации стекающей воды дополнительно нужно насыпать дренаж слоем 50 см из щебня или керамзита и песка в пространстве под полом моечной. Таким образом, будет осуществляться водоотвод из бани, в которой нет канализации. Другой вариант, более сложный, это описанный выше дренажный колодец.

Деревянные полы

Тут есть два варианта — полы протекающие или непротекающие. Первые обойдутся не слишком дорого, они достаточно просты, вторые уже не так элементарны.

Протекающие полы

В этом случае доски настилают на балки перекрытия, расстояние между элементами — 5-7 мм. Благодаря хорошим зазорам вода покидает помещение. Такое решение позволяет обойтись без обустройства канализации. Под полом, находящимся от грунта на 500-550 мм, роют котлован такой же глубины, потом в него засыпают слой щебня или песка с керамзитом.

Второй способ — комбинированный, так как под досками пола делают бетонную стяжку. Данный вариант предполагает организацию съемного деревянного настила, который в любой момент можно вынести на улицу, просушить, проветрить.

Непротекающие полы

Этот вид более сложен: конструкция состоит из двух слоев — чернового, а также белого пола. Последнее покрытие монтируют с уклоном в сторону сливного отверстия. Между ними укладывается утеплитель, а в низу конструкции, в месте, куда ведет уклон, устанавливают сливной трап и канализационную трубу. Если выбран этот вариант пола для бани, то хорошая вентиляция помещения, регулярное его проветривание — условия обязательные.

Для непротекающих полов очень важен подбор качественного материала: древесина должна иметь низкую гигроскопичность. Достойный претендент — дуб, альтернативу ему — качественная сосна. Достоинство первой породы — высокая плотность, второй — смолистость, позволяющая успешно сдерживать «поползновения» влаги. Доски должны быть шпунтованными, иметь соединение «шип-паз». Опасны для древесины даже малейшие зазоры между ними.

Устройство слива в бане

В разных помещениях бани принято делать различные по конструкции и принципу работы сливные устройства. Существует три варианта построения слива в помещении бани:

• Фальшполы с проливными половицами. Часто используется в парилке, где должен быть теплый деревянный пол, обеспечивающий комфортное пребывание в условиях высокой температуры. Тогда как в моечном отделении традиционно используется плитка с уклоном и душевым трапом;
• Непротекающие полы. Вся жидкость, грязная вода остается на полу и смывается с поверхности через стандартный слив с сильфоном в септик или сборную емкость;
• Комбинированный вариант, используется только в небольших банях или в полноценных моечных отделениях бань. В современных проектах бани применяется ограниченно, как не соответствующий санитарным нормам.

Протекающие полы

Подобные варианты устройства слива в бане с деревянным полом еще назывались проливными. Суть конструкции заключалась в том, что верхняя часть пола представляла собой доски, уложенные с зазором до 10 мм, поэтому большая часть воды просто протекает через щели и собирается на нижнем ярусе или впитывается в грунт.

Зазор между половицами помогает сушить пол

Утепление системы слива

Это мероприятие обязательное, он не зависит от вида установленной конструкции для слива воды из бани. Любой объект нуждается в утеплении на зиму, если климатическая зона этого требует. Сливные ямы оборудуют крышкой, сверху на нее укладывают утеплитель, например, толстый пенопласт. Засыпают конструкцию землей.

Чтобы не позволить сливному колодцу промерзнуть, по нему не рекомендуют ходить, притаптывая снег. В этом случае поступают наоборот: накидывают на него лопатой большую снежную подушку, потом таким же «одеялом» укрывают и близлежащую территорию.

Как сделать слив в бане? Ответ зависит от многих факторов. Простую конструкции соорудить несложно, а качественным самодельным септиком придется заниматься довольно долго.

Пример работ, ждущих хозяев бани, можно увидеть в этом ролике:

Непроливной пол

Считается более надёжным способом обустройства сливной системы для бани. Пошаговое выполнение строительных работ:

1. Перед заливкой фундамента обустраивается место для монтажа патрубки.
2. Патрубка должна быть вплотную присоединена к сливной трубе.
3. Залить фундамент парилки.
4. Провести полную гидроизоляцию с помощью битумных материалов и керамзитного или щебневогогранулянта.
5. Сделать черновой пол с углом наклона в 4-6˚ к сливному люку.
6. Выполнить работы по теплоизоляции и гидроизоляции.
7. Заключительным этапом укладывается чистовой пол, отверстие для отвода воды закрывается решёткой.

Рекомендации по обустройству пола со сливом для бани

• Для отвода жидкости из помещения выполните монтаж сливной трубы в полу бани (обычно в моечной).
• Сливное отверстие закройте сеткой для предупреждения попадания внутрь крупных предметов.
• Пол изготовьте с небольшим уклоном в сторону сливного фланца.
• Если пол бетонный, проверьте отсутствие впадин и неровностей, в которых может останавливаться вода.
• Чтобы вода быстро поступала к стоку, в пол возле стены забетонируйте желоба. Для изготовления желобов используйте бетонные, асбестовые, керамические, а также полипропиленовые трубы. Изделия необязательно должны быть особопрочными, ведь грязная вода неагрессивная, а температура — менее 60 градусов.
• В бане с несколькими «мокрыми» помещениями изготовьте стояк, к которому подведите воду со всех помещений. Обычно его монтируют в углу и крепят хомутами.
• Внутреннюю канализацию прокладывают до настилания полов, с уклоном, чтобы вода поступала к месту слива самотеком. По желанию пол покройте матовой плиткой.
• Предусмотрите вентиляцию стояков, для этого трубу устройства выведите вверх, сквозь крышу, и зафиксируется в таком положении.
• Стоки от санузлов соберите по традиционной схеме с использованием канализационных элементов — сифона, водяного затвора.
• В душевых установите стоки с затворами — трапы.

Отвод воды из бани в герметичную сливную яму

Место для сливной ямы выбирайте, учитывая следующие моменты:

1. Она строится в самом низком месте участка, чтобы вода поступала самотеком.
2. Сливную яму необходимо периодически освобождать от содержимого, для чего заказывают ассенизаторскую с машину. Поэтому обеспечьте подъезд к устройству, а в крышке изготовьте отверстие для установки шланга.
3. Очистка сливной ямы требует дополнительных затрат.
4. Если грунтовые воды расположены близко от поверхности, в качестве накопителя используйте пластиковую емкость.

Герметичную сливную яму можно изготовить своими руками в следующей последовательности:

• Выкопайте котлован глубиной 2–2,5 м и такими же размерами в горизонтальной плоскости.
• Выкопайте траншею от бани к яме, придерживаясь требований, указанных в предыдущих разделах.
• На дно котлована насыпьте щебень слоем 10–15 см, уплотните его. Залейте дно бетоном слоем не менее 7 см.
• После застывания бетона изготовьте опалубку для формирования стен колодца. В опалубке оставьте отверстие для канализационной трубы.
• Залейте опалубку бетоном.
• После застывания бетона гидроизолируйте внутреннюю поверхность колодца жидким битумом.
• Установите канализационную трубу в траншею. Один конец опустите в колодец через оставленное отверстие, другой — подсоедините к сливной трубе в бане.
• Засыпьте траншею и место вокруг колодца грунтом и уплотните его.
• Накройте колодец крышкой. Установите вентиляционную трубу в крышку колодца. Она должна выступать над почвой на 400–700 мм.

Важность сливной ямы

Баня – это помещение, в котором присутствует большое количество влаги.

Исключение: когда ей не пользуются, баня остается сухой. Иначе, для мытья или обливания необходимо вода.

Кроме этого, вода используется, чтобы навести в бане чистоту – помыть полы, полоки, почистить парилку.

При строительстве бани следует подумать о сливе воды из нее, чтобы жидкость сливалась в определенное место.

Иначе, если вы сконструируете баню так, что жидкость будет проникать через пол, она через некоторое время начнет застаиваться в грунте.

Как результат:

1. в бане будет присутствовать неприятный запах;
2. под полом начнет образовываться плесень.

Эти явления не способствуют здоровому времяпровождению в бане.

А, как известно, человек приходит именно в баню, чтобы получить порцию здоровья

Вот поэтому очень важно, чтобы в бане присутствовала сливная яма

Вопреки мнению, что фекальных масс нет, значит и сбор сливных вод абсолютно не нужен.
