Как установить слив в ванной своими руками

Предназначение и конструктивные особенности

Слив для раковины в ванной или на кухне с переливом являет собой изогнутую конструкцию, ключевое предназначение которой – перенаправлять излишки воды в канализацию, препятствуя тем самым переполнению чаши раковины.

Устройство сливной системы ванны практически идентично конструкции, предназначенной для раковины.

Конструктивно слив перелив для мойки или раковины состоит из таких элементов:

• сифон с гидрозатвором – являет собой «U»-образный элемент, который выполняет двойную задачу: препятствует источению зловонного запаха из канализации и защищает расположенную ниже сливную трубу от засорения.
• сливная труба – выполнена из гофрированной или жесткой пластиковой трубы и предназначена для перенаправления стоков в систему канализации.

Главный секрет функциональности сифона в его конструктивном исполнении. За счет изгиба вода полностью не покидает трубу. Образованный водный затвор и выступает преградой проникновения канализационных «амбре» в сливное отверстие.

Такие конструкции удобны тем, что в случае засорения их не составит труда снять и прочистить механическим либо химическим способом.

Хотите установить более долговечное устройство, которому не так страшны засорения? В этом случае лучше приобрести конструкцию в виде слива перелива для раковины. От моделей традиционного исполнения она отличается тем, что оснащена дополнительной трубкой.

Это устройство соединяет отверстие, проделанное в верхней стороне бортика чаши, с расположенными перед сифоном элементами системы слива. Благодаря этому перелив отводит жидкость из раковины, предупреждая тем самым переполнение чаши.

С наружной стороны сливное отверстие прикрывает решетка. Она выполняет защитную функцию, задерживая мелкий мусор и волосы, предохраняя тем самым систему от засорения.

Монтаж

Когда вы собрали сифон, можно заняться его монтажом. Эта работа так же является достаточно доступной и понятной.

Рассмотрим пошагово, как самостоятельно поставить собранный сифон для ванны.

• Для начала необходимо открутить старый сифон. Затем максимально тщательно очистите места соединений, а также внутренности патрубка.
• Теперь можно переходить к установке нижнего перелива. На конец нижнего конца этой детали необходимо надеть прокладку. Теперь перелив следует приставить непосредственно к сливному отверстию.
• Вместе с этим к отверстию нужно приложить вторую накладку. Далее в нее вставляется винт.
• После установки конусной прокладки вы получите не очень герметичное соединение, что обязательно в будущем приведет к протечкам. Только после того, как вы убедитесь в правильном выполнении своих действий, нужно одной рукой придержать трубу, а второй – затянуть винт с использованием отвертки.

• Теперь можно приступать к монтажу верхнего перелива. Он присоединяется точно так же, как и нижний. Чтобы монтажные работы прошли быстрее и проще, специалисты советуют направлять патрубок не вертикально вниз, а сдвигать его в сторону (поближе к себе).
• Теперь нужно сделать соединение слива и перелива. В данном случае самым удобным считается использование гофрированного шланга, который можно легко согнуть при необходимости. Используя гайки для герметизации имеющихся соединений, на них нужно поставить прокладки. Их следует устанавливать тонкими концами к горловинам.
• Далее нужно переходить к установке водного затвора. Прежде чем подсоединить водный затвор к горловине, нужно внимательно рассмотреть места под укладку прокладок. Если там имеются какие-либо дефекты, их необходимо зашлифовать при помощи напильника.

• В любой модели сифона водный затвор подключается к горловине при помощи накидной гайки. Эта деталь также может быть дополнена прокладкой (конусообразной или плоской).
• Теперь можно переходить к непосредственному соединению сифона к канализационной системе. В зависимости от модели устройства подключение необходимо производить прямо в раструб или же через манжет уплотнителя.
• Все соединения необходимо максимально надежно уплотнить. Так как прокладки из резины не могут похвастаться долговечностью, для большей надежности и прочности все стыки рекомендуется заделать при помощи качественного герметика на силиконовой основе.

После всех проделанных действий вам понадобится лишь убедиться в правильности сборки конструкции. Для этого слив нужно прикрыть пробкой, после чего открыть холодную воду и наполнить ей ванну.

Внимательно осмотрите присоединительные участки и слив. Если нигде не появились протечки, значит, сантехникой можно спокойно пользоваться. Чтобы заметить течь, проще всего расстелить на полу бумагу, на которой сразу же появятся стекающие капли.

Если вы все-таки выявили протечки в конструкции, можно попытаться слегка подтянуть гайки. Соединяя друг с другом разные элементы, следуйте одному простому правилу: если определенная деталь натягивается и резьба при этом «не идет», значит, в этом месте может появиться течь.

Одной из наиболее распространенных причин образования протечек является перекос, который возникает при неправильной подгонке жесткой проводки. Иногда правильному монтажу препятствует монтажная пена, которую нередко используют для дополнительного утепления ванны.

Полуавтомат

Что отличает автомат и более популярный полуавтоматический слив перелив? Как и в традиционных системах водоотведения полуавтомат включает и трубы для отведения воды, и сифон, но помимо этого оснащен и блоком управления, который позволяет фиксировать положение пробки. Как и в системе автомат, она выполняет функцию клапана, к которому подведен специальный тросик. При нажатии кропки трос поднимает или опускает пробку.

С точки зрения дизайна полуавтоматические модели слива перелива ничуть не уступают элитным. Но, как показывает опыт их применения, с точки зрения долговечности полуавтомат уступает самым простым традиционным системам слива перелива.

Не последнюю роль при установке столь важной системы для ванной комнаты играет выбор производителя. Примечание

По отзывам потребителей полуавтомат – не слишком удобен к эксплуатации

В основном нарекания вызывает недостаточный объем сливного отверстия в днище и боковой стенке ванны, из-за чего вода сливается медленнее, чем обычно, либо переливается на пол. Также отмечают проблемы с работой гидрозатвора или недостаточным изгибом трубы в некоторых моделях полуавтомат.

Примечание

По отзывам потребителей полуавтомат – не слишком удобен к эксплуатации. В основном нарекания вызывает недостаточный объем сливного отверстия в днище и боковой стенке ванны, из-за чего вода сливается медленнее, чем обычно, либо переливается на пол. Также отмечают проблемы с работой гидрозатвора или недостаточным изгибом трубы в некоторых моделях полуавтомат.

Опять же, многие обращают внимание на качество материала, из которого изготовлены детали. Поэтому иногда лучше остановиться на более дорогой системе, которая в конечном итоге себя оправдает

Есть и те, кто считает полуавтомат лучше, чем автомат с точки зрения эргономичности. Среди преимуществ первого – наружное размещение троса, который соединяет два блока  – сливной и переливной, и регулирует положение пробки-клапана. А значит, и заменить его проще и дешевле.

Примечание

По сравнению с традиционными моделями – полуавтомат имеет более привлекательный дизайн.

Окидывая взглядом свою ванную комнату, стоит еще раз представить себе, какая модель лучше подойдет вам. То ли это автомат, когда вся система приводится в действие нажатием кнопки, но и при малейших поломках требует замены. То ли полуавтоматическая система с поворотным механизмом

Но здесь важно не продешевить и выбрать изделия из качественного материала

Чтобы не ошибиться в выборе материала, нужно обратить внимание на цвет металла на срезе соединительной трубки между блоками перелива и слива. Медные детали будут красноватого оттенка, латунь – желтоватого, а бронза – темно-коричневого цвета

Собственно, и у более дешевых пластиковых (пенопропиленовых) комплектов много сторонников. В первую очередь, из-за простоты в обслуживании и доступной цены.

Какой вариант лучше, сказать однозначно сложно. Кто-то доверяет только специалистам. А кто-то – предпочитает заниматься сантехническими работами в собственной ванной комнате самостоятельно.

Виды обвязки

Автоматическая система обвязки

Работа любой обвязки основана на одном принципе, а значит, они имеют практически одинаковую конструкцию.

Автоматический слив перелив для ванны отличает конструкция пробки, которой оснащено отверстие выпуска. Нажатие на нее приводит к либо к открытию сливного отверстия, либо к закрытию. Такая конструкция (клик — клак) позволяет принимать ванну, просто регулируя уровень воды – при повышении ее уровня ногой открывая пробку и спуская необходимое количество.

Имеет автоматическая система и свои недостатки – если выбирать ее не по принципу качества, а наиболее низкой цены, велика вероятность выхода автоматической пробки из строя. При этом, менять придется весь слив перелив для ванны.

Из материалов изготовления такой системы лучше выбрать бронзу или латунь, так как, например, полипропилен быстро потребует замены.

Сифон для ванны — автомат и полуавтомат

Полуавтоматическая система обвязки

Полуавтоматический слив перелив для ванны имеет схожую с автоматическим конструкцию. Но для спуска воды в нем используется не пробка, а специальный соединительный тросик.

Особенность таких систем в том, что спуск воды осуществляется посредством поворота крышки отверстия, расположенное не на дне, а на стенке ванной. Крышка соединительным тросиком объединена с пробкой и при повороте перекрывает или открывает слив воды.

Конструкция этой крышки может быть разной – рукоятка, вентиль, рычажок и т.д., в зависимости от дизайна всего устройства.

Удобство и практичность полуавтомата заключается в том, что при его использовании нет необходимости опускать руки в воду для осуществления слива воды.

Излив для ванны с системой слив-перелив-налив

Излив для ванны, входящий в систему слив перелив – это достаточно редко используемый вариант, но, при этом в некоторых случаях удобный.

Излив для ванны используется, когда нет возможности или желания установить обычный смеситель. Труба при этом подводится напрямую к отверстию перелива, через которое и поступает вода. То есть работа производится в двух режимах – наполнения и слива.

система слив-перелив-налив

Подобный излив для ванны гарантировано не допустит затопления помещения, так как при переполнении водой автоматически срабатывает слив воды на дне ванной.

Еще один вариант конструкции – когда вода подается в нижнее отверстие ванны, это позволяет набирать воду практически бесшумно.

Установить излив для ванны, и подключить его к водопроводу, самостоятельно довольно сложно, поэтому может потребоваться помощь специалиста.

Как установить систему своими руками?

Принцип установки как простого сифона, так и системы полуавтомат, практически одинаков.

Монтируют систему после того, как ванна будет установлена на постоянное место и выровнена, расстояние от пола до сливного отверстия должно быть не менее 15 см

Технология монтажа включает ряд основных этапов:

• Удаление старого сифона и тщательная очистка мест соединений и внутренней части патрубка.
• Монтаж нижнего перелива. На конец трубы нижнего перелива надевают прокладку и приставляют его к сливному отверстию. Параллельно с этим к отверстию сверху прикладывают еще одну накладку. В нее вставляют винт, аккуратно наживляя его. Прокладку конусной формы надевают тонким краем к концу трубы, а толстым – к гайке. Установив прокладку наоборот, вы получите непрочную герметизацию, обеспечив себя протечками. Убедившись в правильности соединения, одной рукой придерживают трубу нижнего перелива, а другой – отверткой затягивают винт.
• Установка верхнего перелива. Таким же способом присоединяют верхний перелив. Чтобы облегчить процесс монтажа к сливной горловине, мастера рекомендуют направлять патрубок не вертикально вниз, а сдвигать его чуть в сторону ближе к себе.
• Соединение слива с переливом. Для этой цели удобно использовать гофрированный шланг, который легко гнется, принимая желаемое положение. При использовании гайки для герметизации соединений, не забывайте устанавливать на них прокладки, размещая тонкими концами к горловинам.
• Монтаж водного затвора. Перед присоединением к горловине водного затвора, необходимо осмотреть места под установку прокладок, «зачистив» напильником все дефекты литья и заусеницы. Водный затвор всех без исключения моделей сифонов подключается к горловине посредством накидной гайки, дополненной конусной или плоской прокладкой.
• Соединение сифона с канализационной системой. В зависимости от вида модели подключение выполняют напрямую в раструб, либо же через уплотнительный манжет. Все выполняемые соединения надежно уплотняют. Поскольку резиновые прокладки имеют недолгий срок службы, для большей надежности системы все соединения стоит дополнительно обработать силиконовым герметиком.

Если размер отвода сифона не совпадает с диаметром трубы канализации, задействуйте переходники: для металлических конструкций фитинги размером 73 на 40, а для пластиковых – 40 на 50

Выполнив соединение элементов, остается только проверить качество сборки. Для этого слив прикрывают пробкой, открывают холодную воду и наполняют ванну.

При закрытой пробке осматривают слив и места соединений: если течь не появилась, значит, ванной можно смело пользоваться. Выявить протечки проще всего, застелив пол бумагой, на которой быстро проявятся капли стекающей воды.

При обнаружении течи, попробуйте подтянуть гайки. Состыковывая элементы, руководствуйтесь правилом: если что-то натягивается и резьба «не идет», значит, будет течь.

Одна из самых распространенных причин – перекос, возникающий из-за неправильно подогнанной жесткой подводки, или нормальной установке мешает монтажная пена, задействованная для утепления ванны.

При соблюдении технологии, сложностей с монтажом сантехнической обвязки возникнуть не должно.

При работе с пластиковыми элементами следует быть предельно осторожным, поскольку при чрезмерном надавливании во время затягивания винтов корпус может просто лопнуть

В процессе эксплуатации полуавтоматические и автоматические системы перелива требуют ухода. Внешние металлические детали для поддержания первоначального блеска необходимо периодически обрабатывать неабразивными чистящими составами или средствами для мойки стекол.

Внутренние элементы конструкции следует время от времени осматривать на предмет протечек. При обнаружении разгерметизации необходимо подтянуть соединение или поменять уплотнительные прокладки.

Видео: рекомендации по монтажу обвязки для ванны

Выбор сливной трубы

В ванной комнате сливная труба состоит из нескольких частей, однако замене подлежит именно сифон, который представлен в продаже в небольшом ассортименте.

Материалы для обустройства можно купить в любом специализированном или строительном магазине

Если не рассматривать технологическую сторону и конструктивную особенность, то он бывает:

• Обычным, снабженным пробкой;
• Слив-перелив автомат.

Отличительная черта заключается в том, как именно работает система открывания пробки, так как в автоматическом устройстве происходит самостоятельное срабатывание рычага на переливе.  За пробкой не нужно будет наклоняться и вытаскивать ее руками, так как можно нажать рычаг или же дождаться, пока система включится сама.

Если рассмотреть группу простых сифонов, то в них отличие бывает только по патрубкам и способу герметизации соединений, которые делятся на прокладки: конусные, прямые.

Слив для ванны: устройство и разновидности

Начнем с устройства сифона, так как без этих знаний невозможно решить некоторые сугубо бытовые проблемы, например, такие как неприятный запах из ванны или плохо сливающаяся вода.

Устроен сифон в ванную достаточно просто. Его можно разделить на четыре отдельные части – может быть и на больше, если учитывать дополнительные соединительные элементы, которые особого значения, кроме удобства сборки и подключения, не представляют.

1. Сливная горловина – она монтируется в отверстие в дне ванны и состоит из двух частей. Нижняя часть, представляющая собой патрубок с расширением и встроенной внутрь гайкой, а также верхняя часть, изготовленная в виде хромированной чашки. Ванна как бы помещается между этими деталями, которые в свою очередь соединяются между собой длинным металлическим винтом. Герметичность этого соединения обеспечивается специальной уплотнительной прокладкой.

2. Переливная горловина. В принципе, устроена точно так же, как и сливная, только имеет она не прямой отвод для воды, а боковой. В ее задачи входит удаление излишков воды из ванны в случае ее неконтролируемого наполнения.

3. Сифон. Может иметь разную конфигурацию, но практически всегда это съемный изогнутый патрубок, в котором постоянно остается вода. Это и есть водный затвор, препятствующий проникновению запаха из канализации. Сразу отмечу одну деталь – огромное значение имеет объем водного затвора. При плохо работающей вентиляции канализационного стояка эту воду (особенно если ее мало) может высосать из сифона, и тогда неимоверное зловоние вам гарантировано. Лучше отдать предпочтение сифону с более глубоким водным затвором, в который помещается не менее 300-400мл воды.

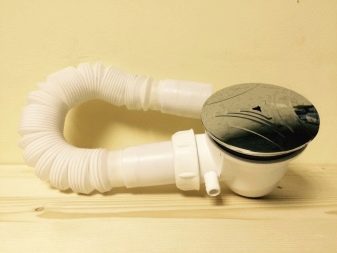

4. Соединительный гофрированный шланг – используется для отведения воды от перелива в сифон. Давление воды на этом участке достаточно низкое, поэтому в большинстве случаев этот шланг просто надевается на специальные патрубки (ершики) без каких-либо обжимов. В более серьезных изделиях этого типа соединение шланга с переливами герметизируется обжимной гайкой с прокладкой.
5. Патрубок для подключения сифона к канализации. Может быть двух видов: жесткий и гофрированный. Первый надежный, а второй удобнее подключать. Кроме того, основным преимуществом гофры является регулируемая длина.

Слив для ванны фото

Вот и все части, на которые можно разобрать практически все современные сифоны – единственное, что еще нужно знать для решения вопроса, как собрать сифон для ванной, так это о так называемых типах соединения отдельных его частей. Они могут быть двух видов: в первом случае может использоваться плоская уплотнительная прокладка, а во втором – конусная. В обеих ситуациях для соединения частей сифона применяется так называемая накидная гайка.

Теперь о разновидностях сливных сифонов для ванны – их не так уж и много. Если не брать в расчет технологические и конструктивные особенности, то их всего две: обычный сифон с пробкой и так называемый слив перелив автомат для ванны. Разница между ними заключается в системе открывания пробки, которая осуществляется поворотом специального рычага, установленного на переливе. С ним не нужно нагибаться и вытаскивать пробку из отверстия, достаточно провернуть круглый рычаг, расположенный под верхом ванны. Если говорить о простых сифонах, то они могут отличаться только формой патрубков (круглая или прямоугольная), элементом подключения к канализации (гофра или жесткий патрубок) и способом герметизации соединений (конусные или прямые прокладки).

Как собрать сифон для ванны

Вот и вся теория, теперь нам остается разобраться только с принципом и тонкостями установки сливного сифона.

Подробности, касающиеся видов сифонов для ванны и их установки своими руками, смотрите в видео.

https://youtube.com/watch?v=3ggrs4spjFY

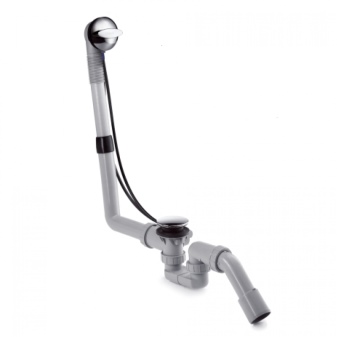

Особенности полуавтоматического сифона

Полуавтоматическая конструкция

Наиболее практичными считаются системы по типу полуавтомат. Их конструктивное решение отличается наличием блока управления с внешней стороны решетки переливного отверстия. Устройство предназначено для регулировки натяжения специального тросика. Один край соединен с блоком, а второй – со сливной пробкой при помощи штока на манжете, при этом заглушка прочно соединена с системой как единый механизм.

Блок управления всегда размещается с обратной стороны отверстия и представляется в разном конструктивном виде:

• рукоятка с накладкой;
• кнопка;
• поворотное кольцо.

Для открывания слива в днище чаши не требуется погружать руку в воду, следует повернуть кольцо или ручку с торцевого бортика ванны. Она натянет (для закрывания слива) или ослабит (для спуска воды) соответствующий тросик, подняв пробку.

Недостатком полуавтоматической системы является вероятность перетирания тросика и заедания затворного механизма, однако это связано напрямую с качеством изготовления конструкции. Чтобы защититься от таких проблем рекомендуется выбирать оборудование проверенных производителей, гарантирующих надежность и долговечность.

О качестве

Одним из основных достоинств полуавтоматического слива-перелива отмечают отсутствие контакта рук с жидкостью при приведении его в действие

Это очень важно, ведь вода в емкости может иметь слишком высокую или, напротив, низкую температуру.
Но полуавтоматический слив обладает также и недостатками. К ним относят ненадежность определенных моделей

Как правило, это касается более дешевой сомнительной продукции, срок службы которой недолговечен.

Сифон Wirquin для ванны полуавтомат, хромированная латунь

Современный рынок богат ассортиментом сантехнических устройств

Важно обращать внимание на материал, из которого изготовлен механизм. На сегодняшний день производители предлагают следующие виды обвязки:

1. пластик;
2. черный металл с хромированным покрытием;
3. цветной металл;
4. нержавеющая сталь.

Дешевые сифоны с переливом прослужат недолго

Установить сантехнику можно самостоятельно

Стоит также учитывать материал, из которого изготовлен дюкер. Наиболее распространенными являются следующие:

• пластиковый применяется наиболее часто, стал самым популярным благодаря доступной стоимости. У него довольно высокий срок службы, но внешний вид этого элемента не особо эстетичный;
• черный металл все реже применяется для изготовления сифонов, так как имеет не особо привлекательный вид, несмотря на доступную стоимость и высокий срок службы;
• цветной металл, а также нержавеющая сталь – самые прочные, долговечные материалы, они устойчивы к коррозии, при этом такие части могут дополнять общий стиль комнаты. Используя их, можно создать стиль ретро. Единственный минус такого дюкера – высокая стоимость.

Скандинавский стиль в интерьере ванной комнаты

Независимо от того, какой материал вы выберете для своей душевой, рекомендуем обратить внимание на бренд и качество продукции. Это является главным показателем при покупке

Как правило, такие вещи приобретаются в зависимости от финансового состояния семьи.

Но учтите, что не стоит гнаться за дешевизной и сомнительными производителями. Применение некачественных механизмов может привести к значительным убыткам, связанными со следующими факторами:

• необходимость замены всего комплекта;
• убытки, нанесенные комнате в результате протекания;
• возможные убытки, нанесенные соседям в результате затопления и т.д.

Некачественная сантехника может принести вам много неприятностей

Лучше приобрести качественную сантехнику, чем возмещать убытки, нанесенные соседям в результате затопления

Профилактика засора сливного отверстия в ванной.

Как видите, процедура очищения сливного отверстия в ванной от волос несложна. Но занимает время. Поэтому проще не допускать таких ситуаций.

• в сливном отверстии устанавливаем мелкие сеточки, которые задержат не только волосы или шерсть, а и мелкий сор.
• периодически заливаем в сливное отверстие химические средства для очистки канализационных труб.
• один раз в квартал прочищаем сифон под ванной.

И тогда не нужно будет ломать голову над тем, как прочистить сливное отверстие ванной от забившихся волос.
